Produkttyp	Gleichstrommotorsteuerung
Marke	Vevor
Modell	1206-4301
Nennspannung	36 V
Nennstrom	350 A
Kompatibilität	EZ-GO TXT, Medalist, Serie ITS 1994-2019 (Reihenschlussmotor)
Hauptfunktionen	Kontinuierliche Geschwindigkeitsregelung, Bremsen durch Umkehr, Thermoschutz, Unterspannung, Überspannung
Abmessungen (L x B x H)	Ca. 200 x 150 x 80 mm
Gewicht	Ca. 1,5 kg
Stromversorgung	Batterie 36 V DC
Wartung	Befestigung überprüfen, Vibrationen und Stöße vermeiden
Sicherheit	Vor Gebrauch Bedienungsanleitung lesen, Hochspannungsrisiko, nicht zerlegen
Garantie	Technischer Support und elektronisches Garantiezertifikat auf www.vevor.com/support
Hersteller	Shanghaimuxinmuyeyouxiangongsi
Konformität	FCC Teil 15, WEEE-Richtlinie 2012/19/EU

Häufig gestellte Fragen - 1206-4301 Vevor

Wie installiere ich diesen Controller auf meinem EZ-GO TXT Wagen?

Trennen Sie die Batterie. Entfernen Sie den alten Controller, indem Sie die Anschlüsse abklemmen. Verbinden Sie die Drähte gemäß dem Anschlussplan (Pins 1-2 für Potentiometer, 3 für Geschwindigkeit, 4 für Schlüsselschalter, 5 leer). Befestigen Sie den neuen Controller fest. Schließen Sie die Batterie wieder an und testen Sie.

Welcher Motortyp ist mit diesem Controller kompatibel?

Dieser Controller ist kompatibel mit Reihenschlussmotoren mit 3 Lamellen und 5 Pins, die in den Modellen EZ-GO TXT, Medalist und Serie ITS 1994-2019 verwendet werden. Er funktioniert nicht mit fremderregten Motoren (Sep Ex) oder Nebenschlussmotoren.

Welchen Überspannungsschutz gibt es?

Der Controller ist mit einer Überspannungsschutzfunktion ausgestattet, die den Ausgang deaktiviert, wenn die Spannung einen sicheren Schwellenwert überschreitet. Dies schützt Controller und Motor vor Schäden.

Kann ich diesen Controller mit einem fremderregten Motor verwenden?

Nein, dieser Controller ist nur für Reihenschlussmotoren ausgelegt. Die Verwendung mit einem fremderregten Motor kann Controller und Motor beschädigen.

Wie funktioniert die Bremsung?

Die Bremsung erfolgt durch umgekehrte Verbindung: Wenn Sie das Gaspedal loslassen, kehrt der Controller die Stromrichtung um, um den Motor zu verlangsamen. Diese Funktion ist automatisch.

Wo erhalte ich das vollständige Handbuch?

Das vollständige Handbuch auf Deutsch ist kostenlos auf notice-facile.com zum Download verfügbar. Sie können auch eine Übersetzung in andere Sprachen anfordern, indem Sie Ihre E-Mail-Adresse auf der Website angeben.

Welche Garantie hat dieser Controller?

Vevor bietet eine elektronische Garantie. Registrieren Sie Ihr Produkt auf www.vevor.com/support, um die Garantie zu aktivieren und technischen Support zu erhalten.

Wie erkenne ich, ob mein Wagen kompatibel ist?

Überprüfen Sie, ob Ihr Wagen ein Modell EZ-GO TXT, Medalist oder Serie ITS ist, hergestellt zwischen 1994 und 2019, mit einem Reihenschlussmotor (3 Lamellen, 5 Pins). Der Controller ersetzt direkt das Modell Curtis 1206-4301.

Was tun bei Fehlfunktion?

Überprüfen Sie zuerst die Anschlüsse und die Batteriespannung. Wenn das Problem weiterhin besteht, kontaktieren Sie den technischen Support über www.vevor.com/support für Hilfe. Versuchen Sie nicht, selbst Reparaturen durchzuführen, da Hochspannungsrisiken bestehen.

Ist dieser Controller wasserdicht?

Nein, dieser Controller ist nicht wasserdicht ausgelegt. Er muss an einem trockenen und geschützten Ort vor Feuchtigkeit und Spritzwasser installiert werden. Wassereinwirkung kann das Gerät beschädigen.

BEDIENUNGSANLEITUNG 1206-4301 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

DC-Motorsteuerung

BENUTZERHANDBUCH

MODELL:1206-4301

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

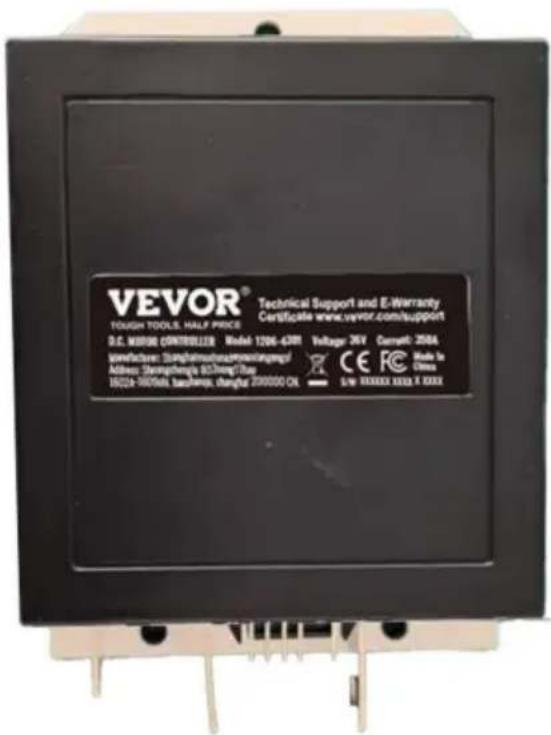

DC-MOTOR-STEUERUNG

MODELL:1206-4301

(Das Bild dient nur als Referenz, bitte beziehen Sie sich auf das tatsächliche Objekt)

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

	Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung sorgfältig lesen.
	Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden beiden Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen und (2) dieses Gerät muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.
	Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das Produkt in der Europäischen Union einer getrennten Müllentsorgung unterliegt. Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile So gekennzeichnete Produkte dürfen nicht im normalen Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

ANWEISUNGEN

• Dieses Produkt ist für den Curtis-Controller 1206-4301 36ÿV 350ÿA geeignet.
  •Kompatibel mit EZ-GO EZGO TXT, Serie ITS 1994-2019; Kompatibel

bei den Modellen Medalist und TXT nur mit Reihenschlussmotor (3 Rotorblätter und 5 Stifte)

1994–2019; Kein Motorregler mit separater Erregung (Sep Ex) und funktioniert nicht mit Elektromotoren mit Nebenschlusswicklung.

- Es ist einfach zu installieren und direkt das alte zu ersetzen. Sparen Sie Zeit

und Geld, indem Sie es selbst austauschen.

• Hochleistungs-MOSFET-Antrieb, hohe Frequenz, effizientes, leises Arbeiten Modus.
• Stufenlose Geschwindigkeitsregelung und Rückwärtsgang-Bremsfunktion.
• Perfekter Temperaturschutz und Kompensationsfunktion zur Erzielung

Wärmeschutz und stabile Ausgabe.

- Unterspannungsreduzierung, tiefe Unterspannungsabschaltung, wenn die Batterie

Spannung ist zu niedrig.

•Die Überspannungsschutzfunktion schaltet den Ausgang ab.

Auspacken Inspektion

Öffnen Sie die Verpackung und überprüfen Sie die in Tabelle 1 aufgeführten Artikel sorgfältig, ur Überprüfen Sie, ob Teile fehlen oder beschädigt sind.

Tabelle 1. Auspackprüfung

Artikel	Beschreibung	Menge
1	DCMotor Controller	1
2	Benutzerhandbuch	1

Modell und Parameter

•Modell: 1206-4301
- Spannung: 36V
•Strom: 350A

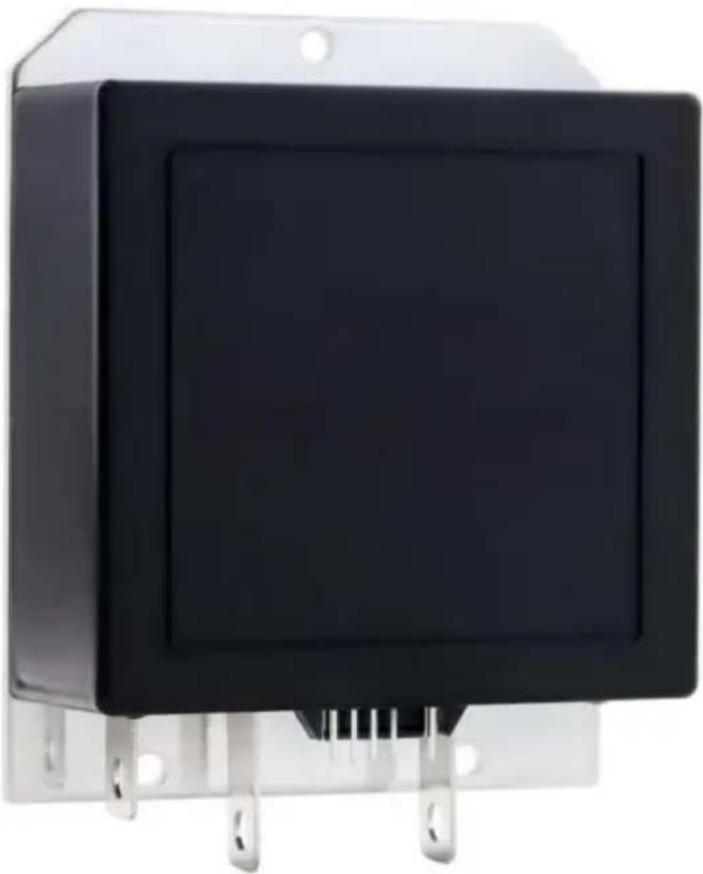

Pin-Diagramm

Von links nach rechts sind 5 kleine Pins angeordnet:

1-2 Nummernstifte: Potentiometer
3: hohe und niedrige Geschwindigkeit
4: der Stiftschlüsselschalter
5: Leer (keine Verdrahtung)

Angelegenheiten, die Aufmerksamkeit erfordern

• Stellen Sie sicher, dass der Controller sicher befestigt ist und keinen Vibrationen oder Stößen.
• Es besteht die Gefahr von Hochspannung im Controllergehäuse. es unbefugt zu zerlegen.
  • Die Verluste, die durch Nichtbefolgen der Anleitung entstehen Manuelle Bedienung, der Hersteller übernimmt keine Verantwortung.
