Type de produit	Contrôleur de moteur à courant continu
Marque	Vevor
Modèle	1206-4301
Tension nominale	36 V
Courant nominal	350 A
Compatibilité	EZ-GO TXT, Medalist, série ITS 1994-2019 (moteur série)
Fonctions principales	Régulation de vitesse continue, freinage par inversion, protection thermique, sous-tension, surtension
Dimensions (L x l x H)	Environ 200 x 150 x 80 mm
Poids	Environ 1,5 kg
Alimentation	Batterie 36 V DC
Entretien	Vérifier la fixation, éviter vibrations et impacts
Sécurité	Lire le manuel avant utilisation, risque de haute tension, ne pas démonter
Garantie	Assistance technique et certificat de garantie électronique sur www.vevor.com/support
Fabricant	Shanghaimuxinmuyeyouxiangongsi
Conformité	FCC Partie 15, directive DEEE 2012/19/CE

FOIRE AUX QUESTIONS - 1206-4301 Vevor

Comment installer ce contrôleur sur mon chariot EZ-GO TXT ?

Débranchez la batterie. Retirez l'ancien contrôleur en débranchant les cosses. Connectez les fils selon le schéma de brochage (broches 1-2 pour potentiomètre, 3 pour vitesse, 4 pour interrupteur clé, 5 vide). Fixez solidement le nouveau contrôleur. Rebranchez la batterie et testez.

Quel type de moteur est compatible avec ce contrôleur ?

Ce contrôleur est compatible avec les moteurs série à 3 lames et 5 broches, utilisés sur les modèles EZ-GO TXT, Medalist et série ITS 1994-2019. Il ne fonctionne pas avec les moteurs à excitation séparée (Sep Ex) ou à enroulement shunt.

Quelle est la protection contre les surtensions ?

Le contrôleur est équipé d'une fonction de protection contre les surtensions qui désactive la sortie si la tension dépasse un seuil sûr. Cela protège le contrôleur et le moteur contre les dommages.

Puis-je utiliser ce contrôleur avec un moteur à excitation séparée ?

Non, ce contrôleur est conçu uniquement pour les moteurs série. L'utiliser avec un moteur à excitation séparée peut endommager le contrôleur et le moteur.

Comment effectuer le freinage ?

Le freinage s'effectue par connexion inverse : lorsque vous relâchez l'accélérateur, le contrôleur inverse le sens du courant pour ralentir le moteur. Cette fonction est automatique.

Où puis-je obtenir le manuel complet ?

Le manuel complet en français est disponible en téléchargement gratuit sur notice-facile.com. Vous pouvez également le demander traduit dans d'autres langues en fournissant votre adresse e-mail sur le site.

Quelle est la garantie de ce contrôleur ?

Vevor offre une garantie électronique. Enregistrez votre produit sur www.vevor.com/support pour activer la garantie et obtenir une assistance technique.

Comment savoir si mon chariot est compatible ?

Vérifiez que votre chariot est un modèle EZ-GO TXT, Medalist ou série ITS fabriqué entre 1994 et 2019, avec un moteur série (3 lames, 5 broches). Le contrôleur remplace directement le modèle Curtis 1206-4301.

Que faire en cas de dysfonctionnement ?

D'abord, vérifiez les connexions et la tension de la batterie. Si le problème persiste, contactez le support technique via www.vevor.com/support pour obtenir de l'aide. Ne tentez pas de réparer vous-même en raison des risques de haute tension.

Est-ce que ce contrôleur est étanche ?

Non, ce contrôleur n'est pas conçu pour être étanche. Il doit être installé dans un endroit sec et protégé de l'humidité et des projections d'eau. L'exposition à l'eau peut endommager l'appareil.

MODE D'EMPLOI 1206-4301 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

CONTRÔLEUR DE MOTEUR À COURANT CONTINU

GUIDE D'UTILISATION

MODÈLE : 1206-4301

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

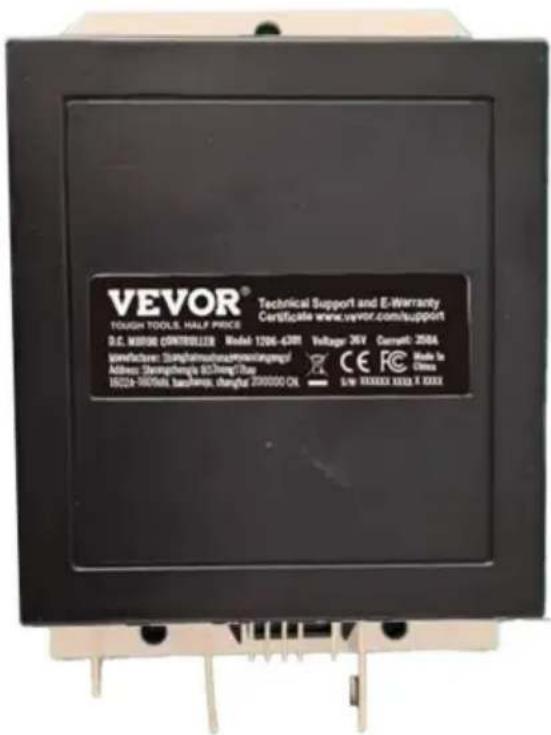

Contrôleur de moteur à courant continu

MODÈLE : 1206-4301

(L'image est à titre de référence uniquement, veuillez vous référer à l'objet réel)

BESOIN D'AIDE? CONTACTEZ-NOUS!

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

	Avertissement - Pour réduire le risque de blessure, l'utilisateur doit lire attentivement le manuel d'instructions.
	Cet appareil est conforme à la partie 15 des règles de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) Cet appareil ne doit pas provoquer d'interférences nuisibles et (2) Cet appareil doit accepter toute interférence reçue, y compris les interférences pouvant entraîner un fonctionnement indésirable.
	Ce produit est soumis aux dispositions de la directive européenne 2012/19/CE. Le symbole représentant une poubelle à roulettes barrée indique que le produit doit faire l'objet d'une collecte sélective des déchets dans l'Union européenne. Cela s'applique au produit et à tous les accessoires marqués de ce symbole. Les produits marqués comme tels ne peuvent pas être jetés avec les déchets ménagers normaux, mais doivent être déposés dans un point de collecte pour le recyclage des appareils électriques et électroniques.

INSTRUCTIONS

• Ce produit est conçu pour s'adapter au contrôleur Curtis 1206-4301 36 V 350 A.
• Compatible avec EZ-GO EZGO TXT, série ITS 1994-2019 ; Compatible

avec les modèles Medalist et TXT uniquement avec moteur série (3 lames et 5 broches)

1994-2019 ; Il ne s'agit pas d'un contrôleur de moteur à excitation séparée (Sep Ex) et ne fonctionnera pas avec les moteurs électriques à enroulement shunt.

- Il est facile à installer et permet de remplacer directement l'ancien. Gain de temps

et de l'argent en le remplaçant vous-même.

• Les MOSFET haute puissance fonctionnent à haute fréquence, efficacement et silencieusement mode.
• Régulation de vitesse en continu et fonction de freinage par connexion inverse.
• Protection parfaite de la température et fonction de compensation pour atteindre protection thermique et sortie stable.
• Réduction de sous-tension, fonction d'arrêt de sous-tension profonde, lorsque la batterie la tension est trop basse.
• La fonction de protection contre les surtensions désactive la sortie.

Inspection de déballage

Ouvrez le boîtier de l'emballage, vérifiez soigneusement les éléments indiqués dans le tableau 1 pour vérifier toute pièce manquante ou endommagée.

Tableau 1. Inspection au déballage

Article	Description du	Quantité
1	contrôleur de moteur à courant continu	1
2	Guide de l'utilisateur	1

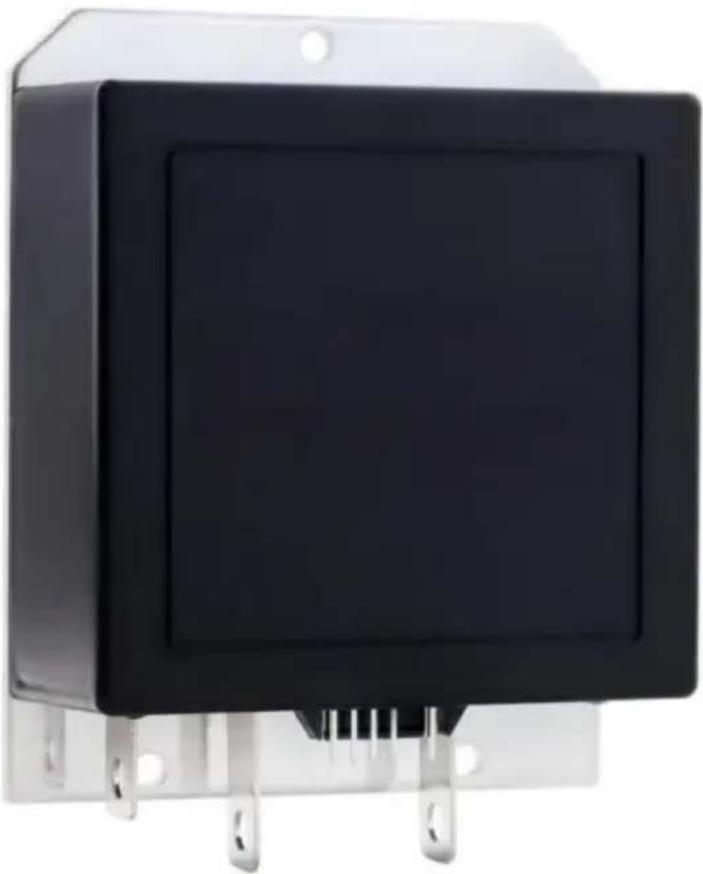

Modèle et paramètres

•Modèle : 1206-4301
•Tension : 36 V
•Courant : 350 A

Tableau des broches

5 petites épingles sont disposées de gauche à droite :
1-2 broches numériques : potentiomètre
3 : haute et basse vitesse
4 : l'interrupteur à clé à broches
5 : Vide (pas de câblage)

Les questions qui méritent notre attention

• Assurez-vous que le contrôleur est solidement fixé et n'est pas facilement soumis à vibration ou impact.
• Il existe un risque de haute tension dans le boîtier du contrôleur, veuillez ne pas le f le démonter sans autorisation.
• Les pertes causées par le non-respect des instructions
  fonctionnement manuel, le fabricant n'assume aucune responsabilité.

Fabricant : Shanghaimuxinmuyeyouxiangongsi

Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREET EASTWOOD NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

REPRÉSENTANT DE LA CE

REPRÉSENTANT

DU ROYAUME-UNI

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Francfort-sur-le-Main.

YH CONSULTING LIMITÉE.
