1206-4301 - Elektrisk motorstyrning Vevor - Gratis bruksanvisning och manual

Produkttyp	Likströmsmotorregulator
Märke	Vevor
Modell	1206-4301
Märkspänning	36 V
Märkström	350 A
Kompatibilitet	EZ-GO TXT, Medalist, serie ITS 1994-2019 (seriemotor)
Huvudfunktioner	Kontinuerlig hastighetsreglering, omvänd bromsning, termiskt skydd, underspänning, överspänning
Mått (L x B x H)	Cirka 200 x 150 x 80 mm
Vikt	Cirka 1,5 kg
Strömförsörjning	Batteri 36 V DC
Underhåll	Kontrollera fästet, undvik vibrationer och stötar
Säkerhet	Läs manualen före användning, risk för hög spänning, demontera inte
Garanti	Teknisk support och elektroniskt garantibevis på www.vevor.com/support
Tillverkare	Shanghaimuxinmuyeyouxiangongsi
Överensstämmelse	FCC del 15, direktivet om avfall som utgörs av eller innehåller elektrisk och elektronisk utrustning 2012/19/EU

Vanliga frågor - 1206-4301 Vevor

Hur installerar jag denna regulator på min EZ-GO TXT-vagn?

Koppla bort batteriet. Ta bort den gamla regulatorn genom att koppla bort anslutningarna. Anslut ledningarna enligt stiftlayouten (stift 1-2 för potentiometer, 3 för hastighet, 4 för nyckelbrytare, 5 tom). Fäst den nya regulatorn ordentligt. Återanslut batteriet och testa.

Vilken typ av motor är kompatibel med denna regulator?

Denna regulator är kompatibel med seriemotorer med 3 kontakter och 5 stift, som används på modellerna EZ-GO TXT, Medalist och serie ITS 1994-2019. Den fungerar inte med motorer med separat magnetisering (Sep Ex) eller shuntlindning.

Vad är överspänningsskyddet?

Regulatorn är utrustad med en överspänningsskyddsfunktion som inaktiverar utgången om spänningen överstiger en säker tröskel. Detta skyddar regulatorn och motorn från skador.

Kan jag använda denna regulator med en separatmatad motor?

Nej, denna regulator är endast avsedd för seriemotorer. Att använda den med en separatmatad motor kan skada regulatorn och motorn.

Hur utförs bromsningen?

Bromsningen sker via omvänd anslutning: när du släpper gaspedalen vänder regulatorn strömriktningen för att bromsa motorn. Denna funktion är automatisk.

Var kan jag få den fullständiga manualen?

Den fullständiga manualen på franska finns gratis att ladda ner på notice-facile.com. Du kan också begära den översatt till andra språk genom att ange din e-postadress på webbplatsen.

Vad är garantin för denna regulator?

Vevor erbjuder en elektronisk garanti. Registrera din produkt på www.vevor.com/support för att aktivera garantin och få teknisk support.

Hur vet jag om min vagn är kompatibel?

Kontrollera att din vagn är en modell EZ-GO TXT, Medalist eller serie ITS tillverkad mellan 1994 och 2019, med en seriemotor (3 kontakter, 5 stift). Regulatorn ersätter direkt modellen Curtis 1206-4301.

Vad gör jag vid funktionsfel?

Kontrollera först anslutningarna och batterispänningen. Om problemet kvarstår, kontakta teknisk support via www.vevor.com/support för hjälp. Försök inte reparera själv på grund av risk för hög spänning.

Är denna regulator vattentät?

Nej, denna regulator är inte konstruerad för att vara vattentät. Den måste installeras på en torr och skyddad plats från fukt och vattenstänk. Exponering för vatten kan skada enheten.

BRUKSANVISNING 1206-4301 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

DC MOTOR STYRNING

ANVÄNDARGUIDE

MODELL:1206-4301

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera när du gör en beställning hos oss om du verkligen sparar hälften i jämförelse med de främsta varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

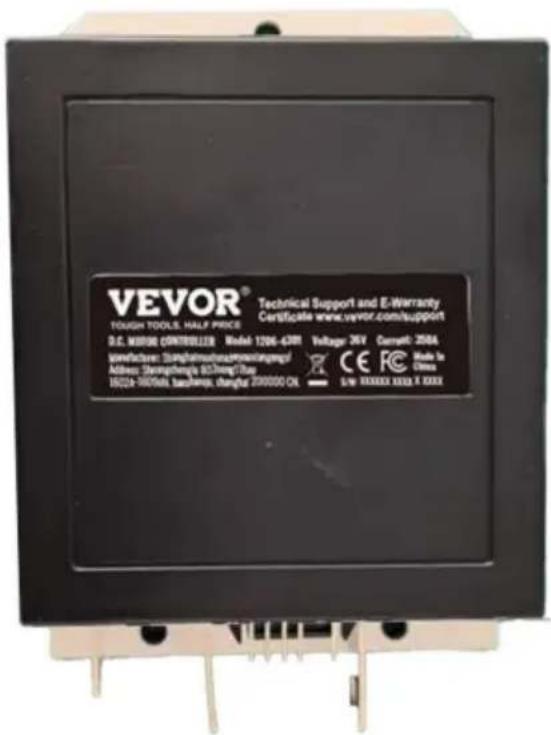

DCMOTORSTYRNING

MODELL:1206-4301

(Bilden är endast för referens, se det faktiska objektet)

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

	Varning - För att minska risken för skada måste användaren läsa instruktionerna noggrant.
	Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande två villkor: (1) Den här enheten får inte orsaka skadliga störningar och (2) den här enheten måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion.
	Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EC. Symbolen som visar en softunna korsad anger att produkten kräver separat sophämtning i EU. Detta gäller för produkten och alla tillbehör märkta med denna symbol. Produkter märkta som sådana får inte slängas tillsammans med vanligt hushållsavfall, utan måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater

INSTRUKTIONER

•Denna produkt är designad för att passa 1206-4301 Curtis Controller 36V 350A.
•Kompatibel med EZ-GO EZGO TXT, Series ITS 1994-2019; Kompatibel

med Medalist & TXT-modeller endast med seriemotor (3 blad och 5 stift)

1994-2019; Inte en Separately Excited (Sep Ex) motorstyrenhet och fungerar inte med shuntlindadelmotorer.

- Den är enkel att installera och direkt att byta ut den gamla. Spara din tid

och pengar genom att byta ut den själv.

• Kraftfulla MOSFET-enheter driver, högfrekvent, effektivt, tyst arbete läge.
• Steglös hastighetsreglering och backkopplingsbromsfunktion.
• Perfekt temperaturskydd och kompensationsfunktion att uppnå termiskt skydd och stabil effekt.
• Underspänningsreduktion, djup underspänning av funktion, när batteriet spänningen är för låg.
• Överspänningsskyddsfunktionen stänger av utgången.

Uppackningsinspektion

Öppna paketet, kontrollera föremålen som visas i Tabell 1 noggrant för att kontrollera eventuell saknad eller skadad del.

Tabell 1. Uppackningsinspektion

Punkt	Beskrivning	Antal
1	DCMotor Controller	1
2	Användarhandbok	1

Modell & Parameter

•Modellÿ1206-4301
- Spänning: 36V
- Ström: 350A

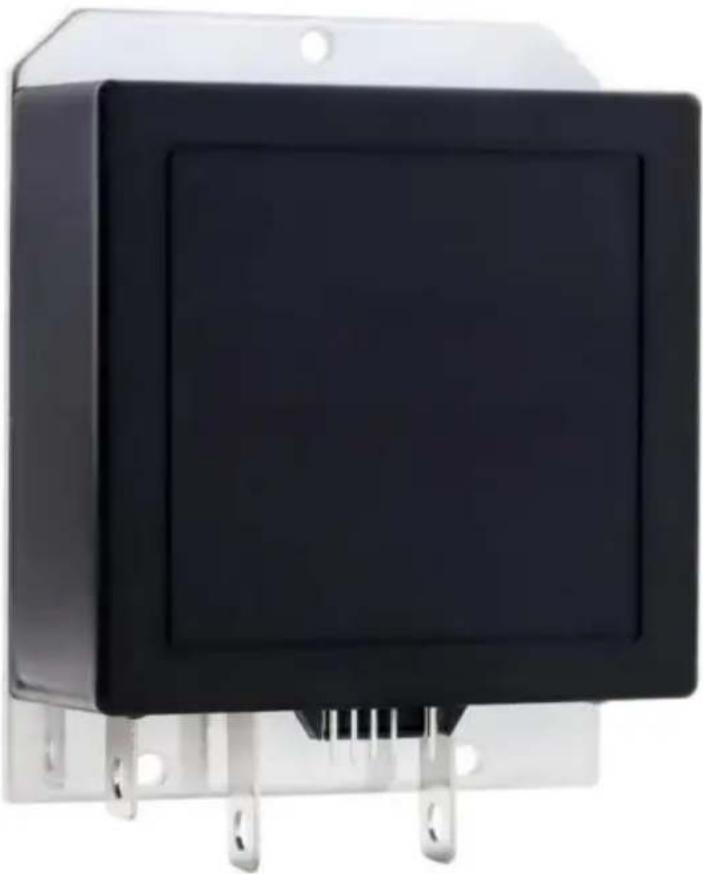

Pin-diagram

5 små stift är arrangerade från vänster till höger:
1-2 nummerstift: potentiometer
3: hög och låg hastighet
4: stiftnyckelomkopplaren
5: Tom (inga ledningar)

Saker behöver uppmärksamhet

• Se till att styrenheten är säkert fastsatt och inte lätt att utsättas för vibrationer eller stötar.
• Det är risk för högspänning i styrenhetens hölje
  ta isär den obehörigt.
• Förluster som orsakas av att den inte fungerar enligt instruktionerna manuell drift, tillverkaren tar inget ansvar.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

UK

REP

YH CONSULTING LIMITED.
