1206HB-5201 - Elektrisk motorstyrning Vevor - Gratis bruksanvisning och manual

Produkttyp	Likströmsmotorstyrenhet
Märke	Vevor
Modell	1206HB-5201
Märkspänning	48 V
Märkström	250 A
Effektteknik	MOSFET
Kompatibilitet	Curtis 1206HB-5201, EZGO TXT 48V 250A
Regenerativ bromsning	Ja, ner till noll hastighet
Överväxlad bromsning (regenerering)	Ja, begränsar hastigheten i nedförsbacke
Hastighetssensor	Hall-effekt, på motor eller drivsystem
Dragbrytare	Möjliggör fri rullning
Montering	Stabil montering, undvik vibrationer och stötar
Förpackningens innehåll	1 styrenhet, 1 användarhandbok
Kopplingsschema	Ingår i användarhandboken
Skydd	Hög intern spänning, demontera inte
FCC-överensstämmelse	Del 15 av FCC-reglerna
WEEE-direktivet	2012/19/EU
Tillverkare	Shanghai Muxin Muye Youxian Gongsi
EU-importör	E-CrossStu GmbH, Frankfurt am Main
USA-importör	Sanven Technology Ltd., Rancho Cucamonga, CA
Australien-importör	SIHAO PTY LTD, Eastwood NSW
Teknisk support	www.vevor.com/support
Elektronisk garanti	Garantibevis finns på Vevors webbplats

Vanliga frågor - 1206HB-5201 Vevor

Vad är driftspänningen för styrenheten 1206HB-5201?

Styrenheten arbetar med en märkspänning på 48 V.

Vilka typer av motorer är denna styrenhet kompatibel med?

Den är kompatibel med likströmsmotorer, särskilt modellerna Curtis 1206HB-5201 och EZGO TXT 48V 250A.

Hur installerar jag styrenheten på en EZGO TXT-vagn?

Installationen görs genom direkt utbyte av den ursprungliga styrenheten. Se till att styrenheten monteras stadigt för att undvika vibrationer, följ sedan kopplingsschemat som medföljer i användarhandboken.

Stöder styrenheten regenerativ bromsning?

Ja, den erbjuder regenerativ bromsning ner till noll hastighet, samt överväxlad bromsning (regenerering) som begränsar hastigheten i nedförsbacke.

Vad gör jag om styrenheten inte fungerar efter installation?

Kontrollera först anslutningarna och kopplingsschemat. Se till att batteriet är fulladdat. Om problemet kvarstår, kontakta teknisk support på www.vevor.com/support.

Är styrenheten vattentät?

Manualen nämner ingen vattentäthet. Det rekommenderas att installera styrenheten på en torr plats skyddad från vätskor.

Hur rengör jag styrenheten?

Koppla bort strömmen innan rengöring. Använd en torr, mjuk trasa för att ta bort damm. Använd inte kemikalier eller vatten.

Kan jag använda denna styrenhet med ett 36V batteri?

Nej, styrenheten är konstruerad för en märkspänning på 48 V. Att använda den med 36 V kan orsaka felaktig funktion eller skador.

Var hittar jag kopplingsschemat?

Kopplingsschemat ingår i användarhandboken som medföljer produkten. Du kan också ladda ner det från Vevors webbplats.

Hur kontaktar jag Vevors tekniska support?

Du kan kontakta teknisk support via webbplatsen www.vevor.com/support där du också hittar det elektroniska garantibeviset.

BRUKSANVISNING 1206HB-5201 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

DC MOTORSTYRNING

ANVÄNDARGUIDE

MODELL: 1206HB-5201

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera när du gör en beställning hos oss om du verkligen sparar hälften i jämförelse med de främsta varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

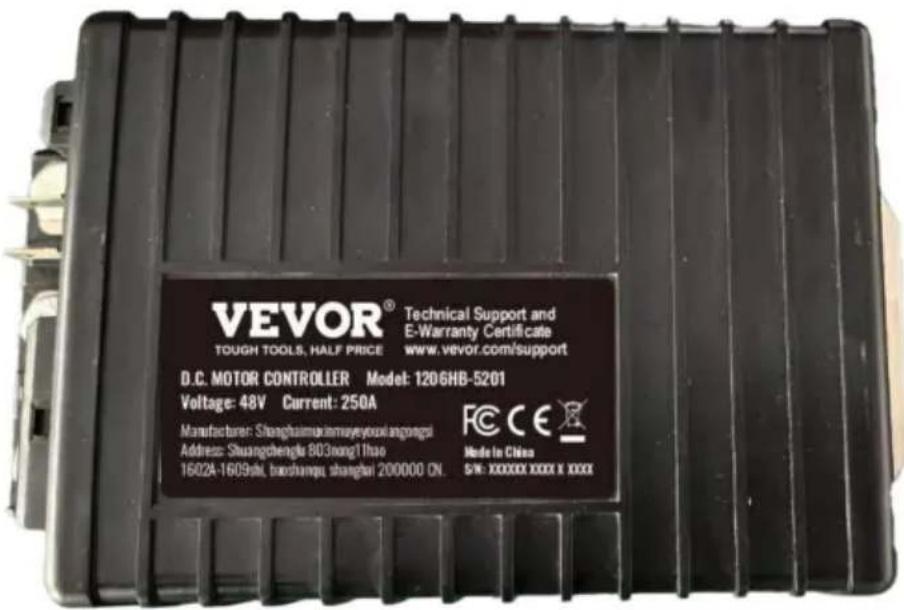

DCMOTORSTYRNING

MODELL: 1206HB-5201

(Bilden är endast för referens, se det faktiska objektet)

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

	Varning - För att minska risken för skada måste användaren läsa instruktionerna handbok noggrant.
	Denna enhet uppfyller del 15 av FCC-reglerna. Driftär föremål för följande två villkor:(1)Denna enhet kanske inteorsaka skadliga störningar, och (2)denna enhet måste acceptera allamottagna störningar, inklusive störningar som kan orsaka oönskad operation.
	Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EG. Symbolen som visar en korsad soptunna genom indikerar att produkten kräver separat avfallinsamling i Europeiska unionen. Detta gäller produktenoch alla tillbehör märkta med denna symbol. Produkter märkta får som sådan inte slängas med vanligt hushållsavfall, men måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater

INSTRUKTIONER

•Denna produkt är designad för att passa 1206HB-5201 Curtis Controller 48V 250A. •1206HB-5201 för EZG0 för Curtis txt 48V 250A likströmsmotorstyrenhet. - Den är enkel att installera och direkt att byta ut den gamla. Spara din tid och pengar genom att byta ut den själv. - Power MOSFET-teknik ger pålitlig, tyst, effektiv och kostnadseffektiv drift.

• Halvbroarmaturer och helbrofält ger regenerativ bromsning ner till noll hastighet. •Overdrive-bromsning (regenerering) begränsar hastigheten vid färd i nedförsbacke.
• Systemet använder en Hall-effekthastighetssensor på motorn eller drivsystemet att styra fordonet. Drivbrytare gör att fordonet kan rulla fritt.
• När du har släppt pedalen och stoppat fordonet, stäng av huvudströmmen kontaktor med jämna mellanrum.

Uppackningsinspektion

Öppna paketet, kontrollera föremålen som visas i Tabell 1 noggrant för att kontrollera eventuell saknad eller skadad del.

Tabell 1. Uppackningsinspektion

Punkt	Beskrivning	Antal
1	DCMotor Controller	1
2	Användarhandbok	1

Modell & Parameter

• Modell:1206HB-5201 - Spänning: 48V - Ström: 250A

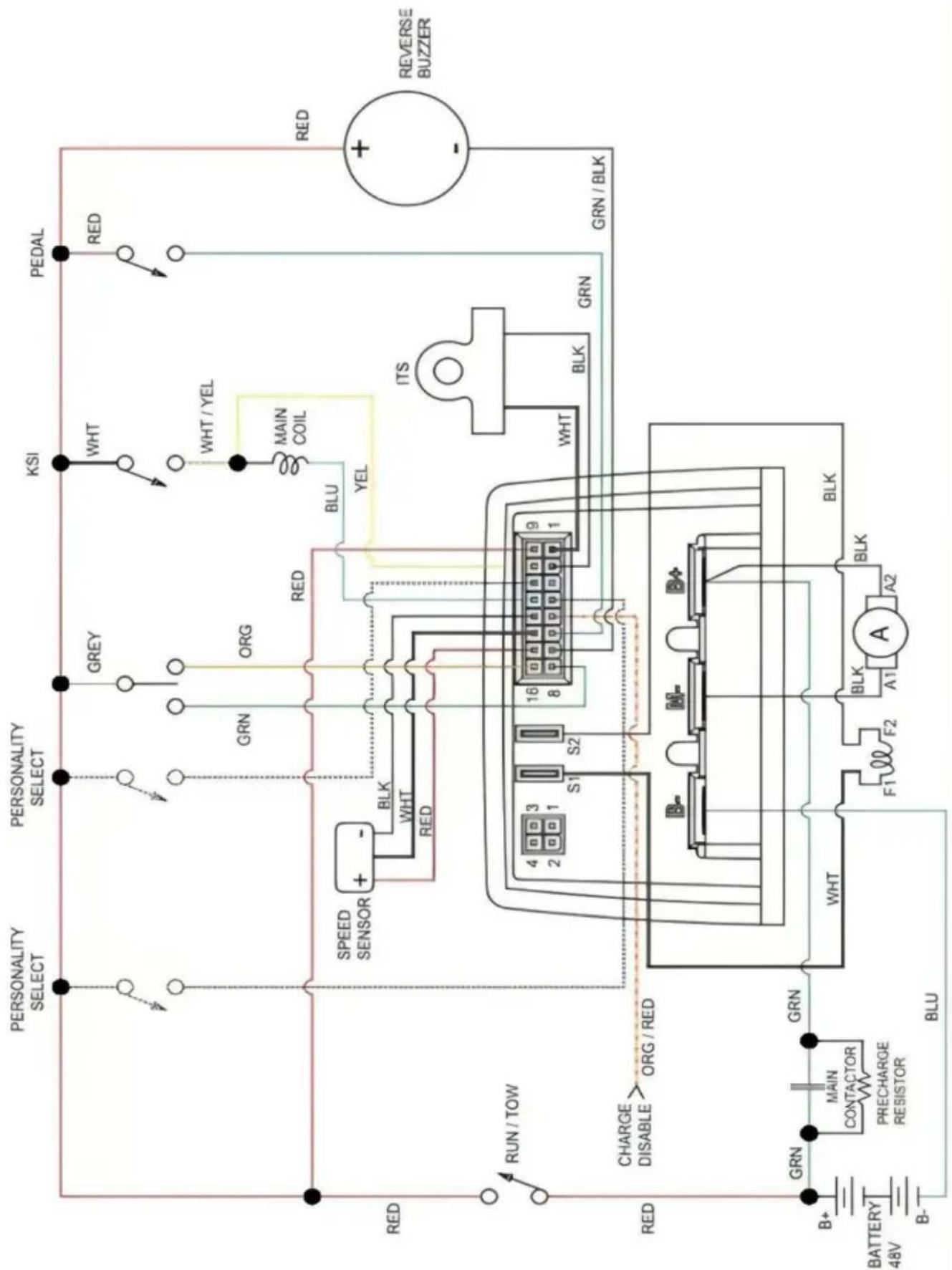

Kopplingsschema

Saker behöver uppmärksamhet

• Se till att styrenheten är säkert fastsatt och inte lätt att utsättas för vibrationer eller stötar.
• Det är risk för högspänning i styrenhetens hölje ta isär den obehörigt.
• Förluster som orsakas av att den inte fungerar enligt instruktionerna manuell drift, tillverkaren tar inget ansvar.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

UK

REP

YH CONSULTING LIMITED.

Teknisk support och e-garanticertifikat www.vevor.com/support
