Producttype	DC-motorcontroller
Merk	Vevor
Model	1206HB-5201
Nominale spanning	48 V
Nominale stroom	250 A
Vermogenstechnologie	MOSFET
Compatibiliteit	Curtis 1206HB-5201, EZGO TXT 48V 250A
Regeneratief remmen	Ja, tot stilstand
Overdrive remmen (regeneratie)	Ja, beperkt snelheid bij afdalingen
Snelheidssensor	Hall-effect, op motor of aandrijfsysteem
Tractieschakelaars	Maken vrijloop mogelijk
Bevestiging	Stevige montage, vermijd trillingen en schokken
Inhoud van de verpakking	1 controller, 1 gebruikershandleiding
Bedradingsschema	Inbegrepen in de gebruikershandleiding
Bescherming	Interne hoge spanning, niet demonteren
FCC-conformiteit	Deel 15 van de FCC-regels
WEEE-richtlijn	2012/19/EU
Fabrikant	Shanghai Muxin Muye Youxian Gongsi
EU-importeur	E-CrossStu GmbH, Frankfurt am Main
VS-importeur	Sanven Technology Ltd., Rancho Cucamonga, CA
Audië importeur	SIHAO PTY LTD, Eastwood NSW
Technische ondersteuning	www.vevor.com/support
Elektronische garantie	Garantiecertificaat beschikbaar op de Vevor-website

Veelgestelde vragen - 1206HB-5201 Vevor

Wat is de bedrijfsspanning van de controller 1206HB-5201?

De controller werkt op een nominale spanning van 48 V.

Met welke motortypen is deze controller compatibel?

Hij is compatibel met gelijkstroommotoren, met name de modellen Curtis 1206HB-5201 en EZGO TXT 48V 250A.

Hoe installeer ik de controller op een EZGO TXT wagen?

De installatie gebeurt door de controller direct te vervangen door de originele. Zorg ervoor dat de controller stevig is bevestigd om trillingen te voorkomen, en volg vervolgens het bedradingsschema in de gebruikershandleiding.

Ondersteunt de controller regeneratief remmen?

Ja, hij biedt regeneratief remmen tot stilstand, evenals overdrive remmen (regeneratie) dat de snelheid bij afdalingen beperkt.

Wat te doen als de controller na installatie niet werkt?

Controleer eerst de verbindingen en het bedradingsschema. Zorg ervoor dat de batterij volledig is opgeladen. Als het probleem aanhoudt, neem dan contact op met de technische ondersteuning via www.vevor.com/support.

Is de controller waterdicht?

De handleiding vermeldt geen waterdichtheid. Het wordt aanbevolen de controller op een droge plaats te installeren, uit de buurt van vloeistoffen.

Hoe reinig ik de controller?

Koppel de stroom los voor het reinigen. Gebruik een droge, zachte doek om stof te verwijderen. Gebruik geen chemicaliën of water.

Kan ik deze controller gebruiken met een 36V batterij?

Nee, de controller is ontworpen voor een nominale spanning van 48 V. Het gebruik bij 36 V kan leiden tot verkeerde werking of schade.

Waar vind ik het bedradingsschema?

Het bedradingsschema is inbegrepen in de gebruikershandleiding die bij het product wordt geleverd. U kunt het ook downloaden van de Vevor-website.

Hoe neem ik contact op met de technische ondersteuning van Vevor?

U kunt contact opnemen met de technische ondersteuning via de website www.vevor.com/support, waar u ook het elektronische garantiecertificaat vindt.

GEBRUIKSAANWIJZING 1206HB-5201 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

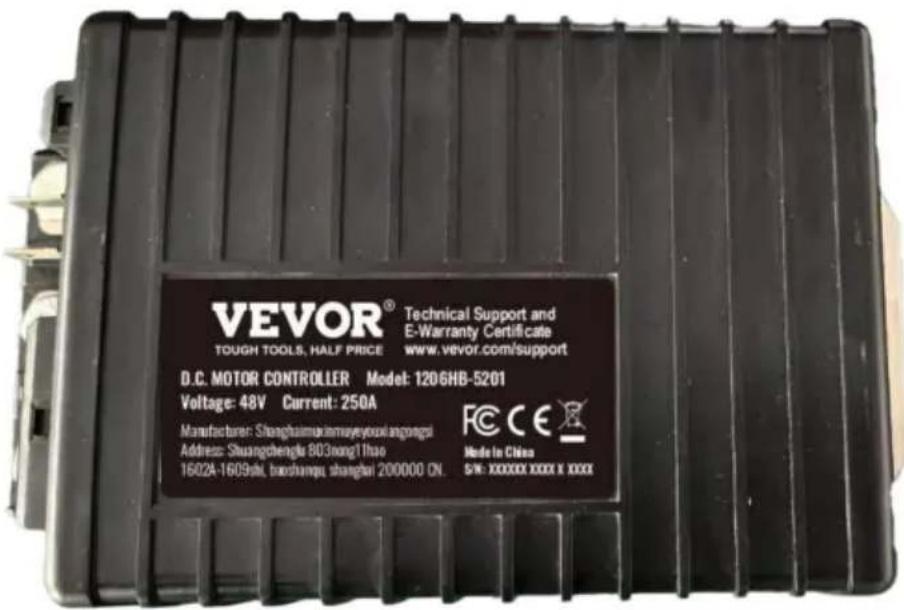

DCMOTORREGELAAR

MODEL:1206HB-5201

(De afbeelding is alleen ter referentie, kijk naar het daadwerkelijke object)

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

	Waarschuwing - Om het risico op letsel te verminderen, moet de gebruiker de instructies lezen handleiding zorgvuldig door.
	Dit apparaat voldoet aan Deel 15 van de FCC-regels. Werking is onderworpen aan de volgende twee voorwaarden: (1) Dit apparaat mag niet schadelijke interferentie veroorzaken, en (2) dit apparaat moet alle ontvangen interferentie, met inbegrip van interferentie die kan leiden tot ongewenste werking.
	Dit product is onderworpen aan de bepalingen van de Europese richtlijn 2012/19/EG. Het symbool met een doorgestreepte klikodoor geeft aan dat het product gescheiden afval nodig heeft inzameling in de Europese Unie. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die met dit symbool zijn gemarkeerd mag als zodanig niet bij het normale huisvuil worden weggegooid, maar moet naar een inzamelpunt voor recycling van elektrische en elektronische apparaten

INSTRUCTIES

• Dit product is ontworpen voor de 1206HB-5201 Curtis Controller 48V 250A.
• 1206HB-5201 voor EZG0 voor Curtis txt 48V 250A dc-motorcontroller.
• Het is eenvoudig te installeren en direct te vervangen door de oude. Bespaart u tijd en geld besparen door het zelf te vervangen.
• Power MOSFET-technologie biedt betrouwbare, stille, efficiënte en kosteneffectieve werking.
• Halve-brug-ankers en volledige-brug-velden zorgen voor regeneratief remmen tot de snelheid nul. Overdrive-remmen (regeneratie) beperkt de snelheid bij het bergafwaarts rijden.
• Het systeem maakt gebruik van een Hall-effect-snelheidssensor op de motor of het aandrijfsysteem om het voertuig te besturen. Tractieschakelaars zorgen ervoor dat het voertuig vrij kan rollen.
• Nadat u het pedaal hebt losgelaten en het voertuig tot stilstand hebt gebracht, schakelt u de hoofdschakelaar uit. Contactor met regelmatige tussenpozen.

Uitpakinspectie

Open de verpakking en controleer zorgvuldig de items die in Tabel 1 worden weergegeven. Controleer of er onderdelen ontbreken of beschadigd zijn.

Tabel 1. Uitpakinspectie

Item	Beschrijving	Hoeveelheid
1	DCMotor Controller	1
2	Gebruikershandleiding	1

Model en parameters

Model: 1206HB-5201 - Spanning: 48V - Stroom: 250A

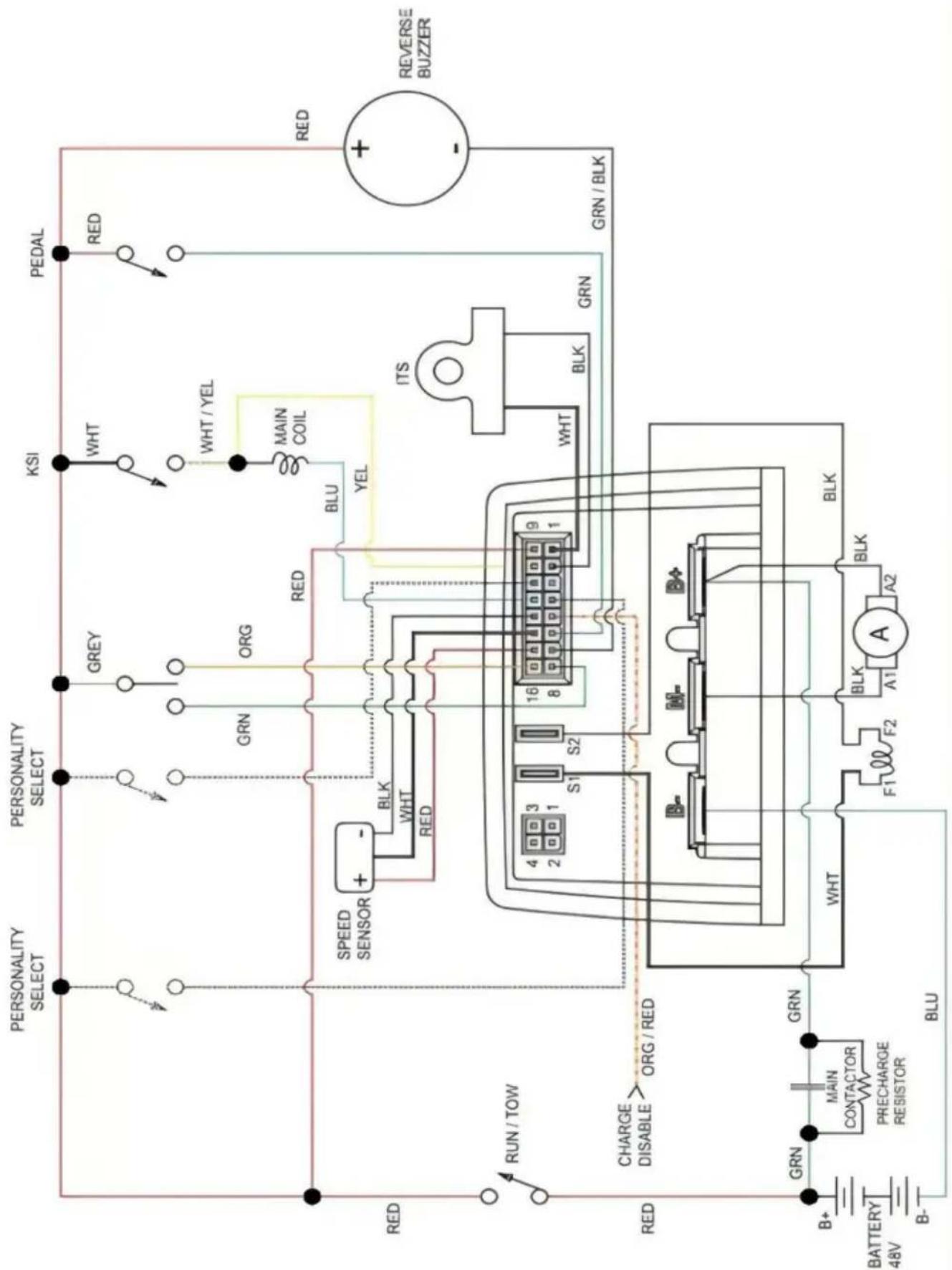

Bedradingsschema

Zaken die aandacht behoeven

• Zorg ervoor dat de controller stevig vastzit en niet gemakkelijk kan worden blootgesteld aan schokken, trillingen of stoten.
• Er is gevaar voor hoge spanning in de behuizing van de controller.

Het ongeoorloofd demonteren.

De verliezen die ontstaan doordat er niet volgens de instructies wordt gewerkt. Bij handmatige bediening aanvaardt de fabrikant geen enkele aansprakelijkheid.

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.
