GEBRUIKSAANWIJZING 1205-117 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

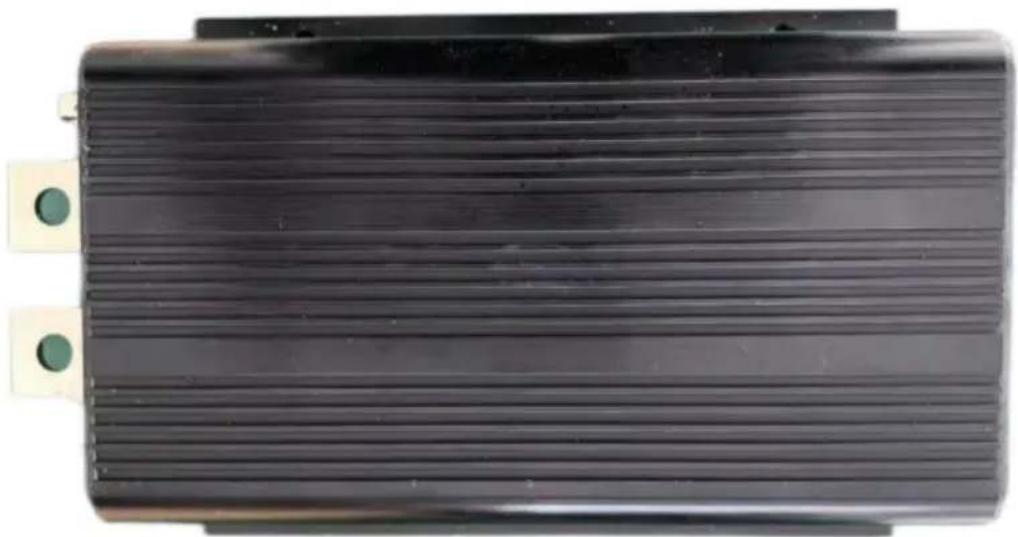

DCMOTORREGELAAR

MODEL:1205-117

(De afbeelding is alleen ter referentie, kijk naar het daadwerkelijke object)

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

	Waarschuwing - Om het risico op letsel te verminderen, moet de gebruiker de instructies lezen handleiding zorgvuldig door.
	Dit apparaat voldoet aan Deel 15 van de FCC-regels. Werking is onderworpen aan de volgende twee voorwaarden: (1) Dit apparaat mag niet schadelijke interferentie veroorzaken, en (2) dit apparaat moet alle ontvangen interferentie, met inbegrip van interferentie die kan leiden tot ongewenste werking.
	Dit product is onderworpen aan de bepalingen van de Europese richtlijn 2012/19/EG. Het symbool met een doorgestreepte klikodoor geeft aan dat het product gescheiden afval nodig heeft inzameling in de Europese Unie. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die met dit symbool zijn gemarkeerd mag als zodanig niet bij het normale huisvuil worden weggegooid, maar moet naar een inzamelpunt voor recycling van elektrische en elektronische apparaten

INSTRUCTIES

• Dit product is ontworpen voor de 1205-117 Curtis Controller 36V 500A.
• Vervanging voor EZGO Club Car Curtis Golf Carts Motor Controller.
• Het is eenvoudig te installeren en direct te vervangen door de oude. Bespaart u tijd en geld besparen door het zelf te vervangen.

• MOSFET's met hoog vermogen, hoge frequentie, efficiënt en stil werkend modus.

• Traploze snelheidsregeling en omgekeerde verbindingsremfunctie.

• Perfecte temperatuurbescherming en compensatiefunctie om te bereiken thermische beveiliging en stabiele output.
• Onderspanningsreductie, diepe onderspanning uitschakelfunctie, wanneer de batterij leeg is De spanning is te laag.
• De overspanningsbeveiligingsfunctie schakelt de uitgang uit.

Uitpakinspectie

Open de verpakking en controleer zorgvuldig de items die in Tabel 1 worden weergegever Controleer of er onderdelen ontbreken of beschadigd zijn.

Tabel 1. Uitpakinspectie

Item	Beschrijving	Hoovoeilheid
1	DCMotor Controller	1
2	Gebruikershandleiding	1

Model en parameters

• Model: 1205-117
• Spanning: 36V
• Stroom: 500A

Bedradingsschema

Zaken die aandacht behoeven

• Zorg ervoor dat de controller stevig vastzit en niet gemakkelijk kan worden blootgesteld aan schokker trillingen of stoten.
• Er is gevaar voor hoge spanning in de behuizing van de controller.
  het ongeoorloofd demonteren.
• De verliezen die ontstaan doordat er niet volgens de instructies wordt gewerkt Bij handmatige bediening aanvaardt de fabrikant geen enkele aansprakelijkheid.
