1206HB-5201 - Sterownik silnika elektrycznego Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Kontroler silnika prądu stałego
Marka	Vevor
Model	1206HB-5201
Napięcie znamionowe	48 V
Prąd znamionowy	250 A
Technologia mocy	MOSFET
Kompatybilność	Curtis 1206HB-5201, EZGO TXT 48V 250A
Hamowanie regeneracyjne	Tak, aż do prędkości zerowej
Hamowanie z nadbiegiem (regeneracja)	Tak, ogranicza prędkość na zjazdach
Czujnik prędkości	Efekt Halla, na silniku lub układzie napędowym
Przełączniki trakcyjne	Pozwalają na swobodne toczenie
Montaż	Solidny montaż, unikać wibracji i wstrząsów
Zawartość opakowania	1 kontroler, 1 instrukcja obsługi
Schemat podłączenia	Zawarty w instrukcji obsługi
Ochrona	Wysokie napięcie wewnętrzne, nie demontować
Zgodność z FCC	Część 15 przepisów FCC
Dyrektywa WEEE	2012/19/UE
Producent	Shanghai Muxin Muye Youxian Gongsi
Importer UE	E-CrossStu GmbH, Frankfurt nad Menem
Importer USA	Sanven Technology Ltd., Rancho Cucamonga, CA
Importer Australia	SIHAO PTY LTD, Eastwood NSW
Wsparcie techniczne	www.vevor.com/support
Gwarancja elektroniczna	Certyfikat gwarancyjny dostępny na stronie Vevor

Często zadawane pytania - 1206HB-5201 Vevor

Jakie jest napięcie robocze kontrolera 1206HB-5201 ?

Kontroler działa pod napięciem znamionowym 48 V.

Z jakimi typami silników ten kontroler jest kompatybilny?

Jest kompatybilny z silnikami prądu stałego, w szczególności z modelami Curtis 1206HB-5201 i EZGO TXT 48V 250A.

Jak zainstalować kontroler na wózku EZGO TXT?

Instalacja polega na bezpośredniej wymianie oryginalnego kontrolera. Należy solidnie zamocować kontroler, aby uniknąć wibracji, a następnie postępować zgodnie ze schematem podłączenia zawartym w instrukcji obsługi.

Czy kontroler obsługuje hamowanie regeneracyjne?

Tak, oferuje hamowanie regeneracyjne aż do prędkości zerowej, a także hamowanie z nadbiegiem (regeneracja) ograniczające prędkość na zjazdach.

Co zrobić, jeśli kontroler nie działa po instalacji?

Najpierw sprawdź połączenia i schemat podłączenia. Upewnij się, że bateria jest naładowana. Jeśli problem nadal występuje, skontaktuj się z pomocą techniczną na www.vevor.com/support.

Czy kontroler jest wodoodporny?

Instrukcja nie wspomina o wodoszczelności. Zaleca się instalację kontrolera w suchym miejscu, z dala od płynów.

Jak wyczyścić kontroler?

Przed czyszczeniem odłącz zasilanie. Użyj suchej, miękkiej szmatki do usunięcia kurzu. Nie używaj środków chemicznych ani wody.

Czy mogę używać tego kontrolera z baterią 36V?

Nie, kontroler jest zaprojektowany na napięcie znamionowe 48 V. Używanie go przy 36 V może spowodować nieprawidłowe działanie lub uszkodzenie.

Gdzie znaleźć schemat podłączenia?

Schemat podłączenia znajduje się w instrukcji obsługi dołączonej do produktu. Można go także pobrać ze strony Vevor.

Jak skontaktować się z pomocą techniczną Vevor?

Możesz skontaktować się z pomocą techniczną za pośrednictwem strony www.vevor.com/support, gdzie znajdziesz również elektroniczny certyfikat gwarancji.

INSTRUKCJA OBSŁUGI 1206HB-5201 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

STEROWNIK SILNIKA PRĄDU STAŁEGO

INSTRUKCJA UŻYTKOWNIKA

MODEL:1206HB-5201

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędzaj połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii oferowanych przez nas narzędzi. Uprzejmie przypominamy, aby przy składaniu zamówienia dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

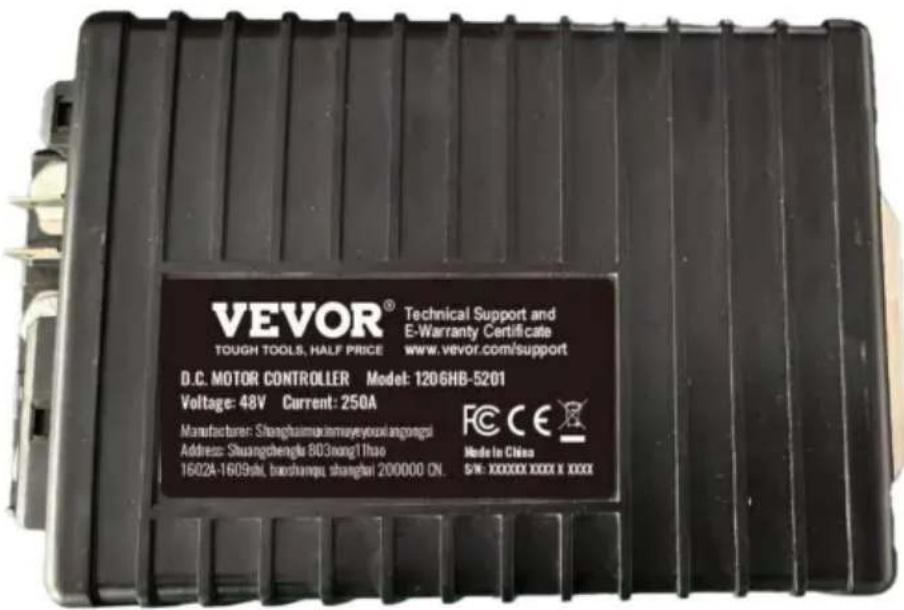

STEROWNIK SILNIKA DC

MODEL:1206HB-5201

(Zdjęcie ma charakter poglądowy, proszę odnosić się do rzeczywistego obiektu)

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

	Ostrzeżenie - aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać instrukcję instrukcję uważnie.
	To urządzenie jest zgodne z częścią 15 przepisów FCC. Działanie podlega następującym dwóm warunkom: (1) To urządzenie nie może powodować szkodliwe zakłócenia, a (2) urządzenie to musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia mogące powodować niepożądana operacja.
	Niniejszy produkt podlega postanowieniom Dyrektywy Europejskiej 2012/19/WE. Symbol przedstawiający przekreślony kosz na śmieci przez wskazuje, że produkt wymaga oddzielnego składowania zbiórka w Unii Europejskiej. Dotyczy produktu i wszystkie akcesoria oznaczone tym symbolem. Produkty oznaczone w związku z tym nie można go wyrzucać razem z normalnymi odpadami domowymi, ale należy oddać do punktu zbiórki odpadów elektrycznych i elektronicznych przeznaczonych do recyklingu urządzenia elektroniczne

INSTRUKCJE

• Ten produkt jest przeznaczony do sterownika Curtis 1206HB-5201 48 V 250A. •1206HB-5201 do EZG0 dla sterownika silnika prądu stałego Curtis TXT 48 V 250 A.
• Łatwy w instalacji i bezpośredniej wymianie starego. Oszczędza Twój czas

i pieniądze, wymieniając go samemu.

- Technologia MOSFET zapewnia niezawodną, cichą, wydajną i ekonomiczną eksploatację.

• Hamowanie regeneracyjne zapewniają półmostkowe tworniki i pola pełnomostkowe do zera. •Hamowanie nadbiegiem (regeneracja) ogranicza prędkość podczas jazdy z górki.
• System wykorzystuje czujnik prędkości wykorzystujący efekt Halla w silniku lub układzie napędowym do sterowania pojazdem. Przełączniki trakcyjne umożliwiają pojazdowi swobodne toczenie się.
• Po zwolnieniu pedału i zatrzymaniu pojazdu wyłącz główny

stycznik w regularnych odstępach czasu.

Kontrola rozpakowywania

Otwórz opakowanie i dokładnie sprawdź elementy pokazane w Tabeli 1. Sprawdź wszystkie brakujące lub uszkodzone części.

Tabela 1. Kontrola rozpakowania

Przedmiot	Opis Kontroler	Ilość
1	silnika prądu stałego	1
2	Instrukcja użytkownika	1

Model i Parametr

• Model 1206HB-5201
• Napięcie: 48V
• Prąd: 250A

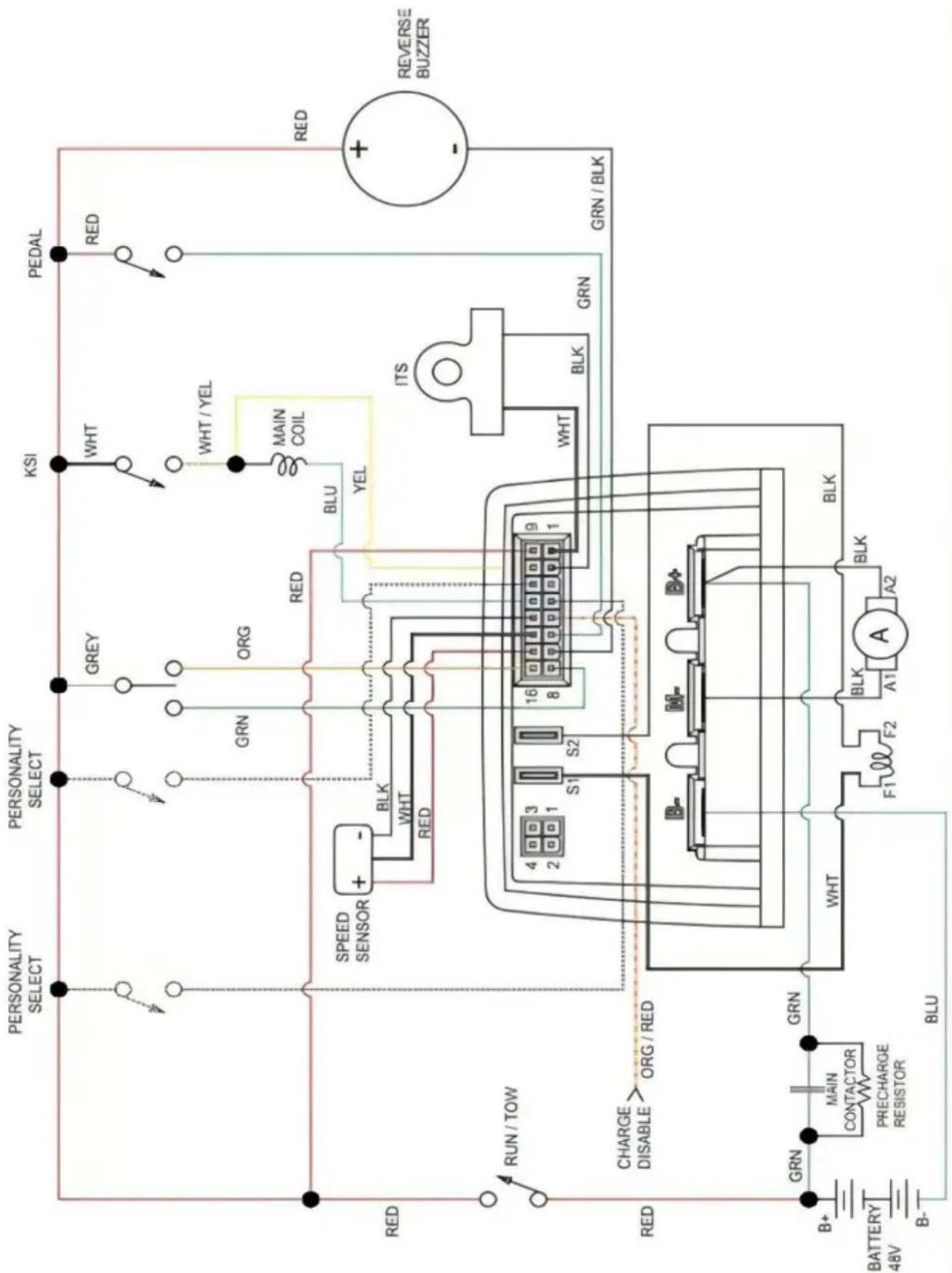

Schemat okablowania

Sprawy wymagające uwagi

• Upewnij się, że kontroler jest bezpiecznie zamocowany i nie jest narażony na łatwe uszkodzenia spowodowane wibracjami lub uderzeniami.
• Istnieje niebezpieczeństwo wystąpienia wysokiego napięcia w obudowie sterownika. Prosimy nie rozmontowywać go bez zezwolenia.
• Straty powstałe w wyniku postępowania niezgodnego z instrukcją

obsługa ręczna, producent nie ponosi żadnej odpowiedzialności.

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Przedstaw ciel UE

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt nad Menem.

REP WIELKIEJ BRYTANII

YH CONSULTING LIMITED.
