1206HB-5201 - Controllore motore elettrico Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Controllore motore a corrente continua
Marca	Vevor
Modello	1206HB-5201
Tensione nominale	48 V
Corrente nominale	250 A
Tecnologia di potenza	MOSFET
Compatibilità	Curtis 1206HB-5201, EZGO TXT 48V 250A
Frenata rigenerativa	Sì, fino a velocità zero
Frenata sovramoltiplicata (rigenerazione)	Sì, limita la velocità in discesa
Sensore di velocità	Effetto Hall, su motore o sistema di azionamento
Interruttori di trazione	Permettono il rotolamento libero
Fissaggio	Montaggio solido, evitare vibrazioni e urti
Contenuto della confezione	1 controllore, 1 guida all'uso
Schema di cablaggio	Incluso nella guida all'uso
Protezione	Alta tensione interna, non smontare
Conformità FCC	Parte 15 delle regole FCC
Direttiva WEEE	2012/19/CE
Produttore	Shanghai Muxin Muye Youxian Gongsi
Importatore UE	E-CrossStu GmbH, Francoforte sul Meno
Importatore Stati Uniti	Sanven Technology Ltd., Rancho Cucamonga, CA
Importatore Australia	SIHAO PTY LTD, Eastwood NSW
Assistenza tecnica	www.vevor.com/support
Garanzia elettronica	Certificato di garanzia disponibile sul sito Vevor

Domande frequenti - 1206HB-5201 Vevor

Qual è la tensione di funzionamento del controllore 1206HB-5201?

Il controllore funziona con una tensione nominale di 48 V.

Con quali tipi di motori è compatibile questo controllore?

È compatibile con motori a corrente continua, in particolare i modelli Curtis 1206HB-5201 e EZGO TXT 48V 250A.

Come installare il controllore su un carrello EZGO TXT?

L'installazione avviene con sostituzione diretta del controllore originale. Assicurarsi di fissare saldamente il controllore per evitare vibrazioni, quindi seguire lo schema di cablaggio fornito nella guida all'uso.

Il controllore supporta la frenata rigenerativa?

Sì, offre una frenata rigenerativa fino a velocità zero, oltre a una frenata sovramoltiplicata (rigenerazione) che limita la velocità in discesa.

Cosa fare se il controllore non funziona dopo l'installazione?

Controllare prima le connessioni e lo schema di cablaggio. Assicurarsi che la batteria sia carica. Se il problema persiste, contattare l'assistenza tecnica su www.vevor.com/support.

Il controllore è impermeabile?

Le istruzioni non menzionano impermeabilità. Si consiglia di installare il controllore in un luogo asciutto e al riparo da liquidi.

Come pulire il controllore?

Scollegare l'alimentazione prima di qualsiasi pulizia. Utilizzare un panno asciutto e morbido per rimuovere la polvere. Non utilizzare prodotti chimici o acqua.

Posso usare questo controllore con una batteria da 36V?

No, il controllore è progettato per una tensione nominale di 48 V. Utilizzarlo a 36 V potrebbe causare funzionamento errato o danni.

Dove trovare lo schema di cablaggio?

Lo schema di cablaggio è incluso nella guida all'uso fornita con il prodotto. È possibile scaricarlo anche dal sito Vevor.

Come contattare il supporto tecnico Vevor?

È possibile contattare l'assistenza tecnica tramite il sito www.vevor.com/support dove è possibile trovare anche il certificato di garanzia elettronico.

MANUALE UTENTE 1206HB-5201 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

CONTROLLER MOTORE CC

GUIDA PER L'UTENTE

MODELLO:1206HB-5201

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

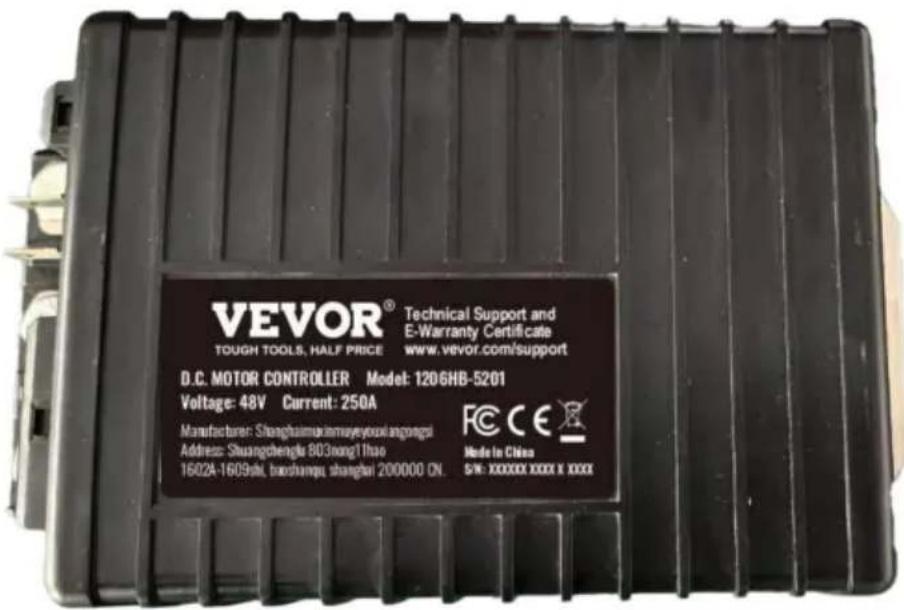

CONTROLLER MOTORE CC

MODELLO:1206HB-5201

(L'immagine è solo di riferimento, fare riferimento all'oggetto reale)

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

	Attenzione: per ridurre il rischio di lesioni, l'utente deve leggere le istruzioni manuale con attenzione.
	Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Funzionamento è soggetto alle due condizioni seguenti: (1) Questo dispositivo non può causare interferenze dannose e (2) questo dispositivo deve accettare quali asi interferenze ricevute, comprese le interferenze che possono causare operazione indesiderata.
	Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/CE. Il simbolo raffigurante un bidone della spazzatura barrato attraverso indica che il prodotto richiede un rifiuto separato raccolta nell'Unione Europea. Ciò vale per il prodotto e tutti gli accessori contrassegnati con questo simbolo. Prodotti contrassegnati come tale non può essere smaltito con i normali rifiuti domestici, ma devono essere portati in un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. dispositivi elettronici

ISTRUZIONI

• Questo prodotto è progettato per adattarsi al controller Curtis 1206HB-5201 48V 250A. •1206HB-5201 per EZGO per Curtis TXT 48V 250A controller motore CC.
• È facile da installare e sostituire direttamente quello vecchio. Risparmiando tempo e denaro sostituendolo da soli.
• La tecnologia Power MOSFET fornisce affidabilità, silenziosità, efficienza e

funzionamento economicamente vantaggioso.

• Le armature a mezzo ponte e i campi a ponte intero forniscono frenata rigenerativa fino a velocità zero.
• La frenata overdrive (rigenerazione) limita la velocità in discesa.
• Il sistema utilizza un sensore di velocità ad effetto Hall sul motore o sul sistema di azionamento per controllare il veicolo. Gli interruttori di trazione consentono al veicolo di muoversi liberamente.
• Dopo aver rilasciato il pedale e aver arrestato il veicolo, spegnere l'interruttore principale contattore a intervalli regolari.

Ispezione di disimballaggio

Aprire la confezione, controllare attentamente gli elementi indicati nella Tabella 1 per controllare eventuali parti mancanti o danneggiate.

Tabella 1. Ispezione di disimballaggio

Articolo	Descrizione	Quantità
1	DCMotor Controller	1
2	Guida per l'utente	1

Modello e parametro

• Modello: 1206HB-5201
• Tensione: 48 V
• Corrente: 250A

Schema elettrico

Le questioni richiedono attenzione

• Assicurarsi che il controller sia fissato saldamente e non sia facilmente soggetto a vibrazioni o urti.
• Pericolo di alta tensione nel caso del controller, si prega di non farlo smontare senza autorizzazione. • Le perdite causate dal mancato rispetto delle istruzioni del manuale di funzionamento, il produttore non si assume alcuna responsabilità.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Francoforte sul Meno.

CONSULENZA YH LIMITATA.

C/O YH Consulting Limited Ufficio 147, Centurion House, Via Roma, 101, 00186 Roma, Italia
