Typ produktu	Sterownik silnika prądu stałego
Marka	Vevor
Model	1206-4301
Napięcie znamionowe	36 V
Prąd znamionowy	350 A
Zgodność	EZ-GO TXT, Medalist, seria ITS 1994-2019 (silnik szeregowy)
Główne funkcje	Ciągła regulacja prędkości, hamowanie odwrotne, zabezpieczenie termiczne, podnapięciowe, przepięciowe
Wymiary (dł. x szer. x wys.)	Około 200 x 150 x 80 mm
Waga	Około 1,5 kg
Zasilanie	Bateria 36 V DC
Konserwacja	Sprawdź mocowanie, unikaj wibracji i uderzeń
Bezpieczeństwo	Przeczytaj instrukcję przed użyciem, ryzyko wysokiego napięcia, nie demontuj
Gwarancja	Wsparcie techniczne i elektroniczny certyfikat gwarancji na www.vevor.com/support
Producent	Shanghaimuxinmuyeyouxiangongsi
Zgodność	FCC część 15, dyrektywa WEEE 2012/19/UE

Często zadawane pytania - 1206-4301 Vevor

Jak zainstalować ten sterownik na moim wózku EZ-GO TXT?

Odłącz baterię. Wyjmij stary sterownik, odłączając zaciski. Podłącz przewody zgodnie ze schematem pinów (piny 1-2 dla potencjometru, 3 dla prędkości, 4 dla wyłącznika kluczykowego, 5 pusty). Solidnie zamocuj nowy sterownik. Podłącz ponownie baterię i przetestuj.

Jaki typ silnika jest kompatybilny z tym sterownikiem?

Ten sterownik jest kompatybilny z silnikami szeregowymi z 3 łopatkami i 5 pinami, stosowanymi w modelach EZ-GO TXT, Medalist i seria ITS 1994-2019. Nie działa z silnikami o wzbudzeniu oddzielnym (Sep Ex) lub z uzwojeniem bocznikowym.

Jaka jest ochrona przed przepięciami?

Sterownik jest wyposażony w funkcję ochrony przed przepięciami, która wyłącza wyjście, jeśli napięcie przekroczy bezpieczny próg. Chroni to sterownik i silnik przed uszkodzeniem.

Czy mogę użyć tego sterownika z silnikiem o wzbudzeniu oddzielnym?

Nie, ten sterownik jest przeznaczony tylko dla silników szeregowych. Użycie go z silnikiem o wzbudzeniu oddzielnym może uszkodzić sterownik i silnik.

Jak wykonać hamowanie?

Hamowanie odbywa się przez odwrotne połączenie: po zwolnieniu pedału gazu sterownik odwraca kierunek prądu, aby spowolnić silnik. Ta funkcja jest automatyczna.

Gdzie mogę uzyskać pełną instrukcję?

Pełna instrukcja w języku francuskim jest dostępna do bezpłatnego pobrania na notice-facile.com. Możesz również poprosić o tłumaczenie na inne języki, podając swój adres e-mail na stronie.

Jaka jest gwarancja na ten sterownik?

Vevor oferuje gwarancję elektroniczną. Zarejestruj produkt na www.vevor.com/support, aby aktywować gwarancję i uzyskać pomoc techniczną.

Jak sprawdzić, czy mój wózek jest kompatybilny?

Sprawdź, czy Twój wózek to model EZ-GO TXT, Medalist lub seria ITS wyprodukowany między 1994 a 2019, z silnikiem szeregowym (3 łopatki, 5 pinów). Sterownik bezpośrednio zastępuje model Curtis 1206-4301.

Co zrobić w przypadku awarii?

Najpierw sprawdź połączenia i napięcie baterii. Jeśli problem nadal występuje, skontaktuj się z pomocą techniczną przez www.vevor.com/support, aby uzyskać pomoc. Nie próbuj naprawiać samodzielnie ze względu na ryzyko wysokiego napięcia.

Czy ten sterownik jest wodoodporny?

Nie, ten sterownik nie jest przeznaczony do użytku wodoodpornego. Należy go zainstalować w miejscu suchym i chronionym przed wilgocią i zachlapaniem. Narażenie na wodę może uszkodzić urządzenie.

INSTRUKCJA OBSŁUGI 1206-4301 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

STEROWNIK SILNIKA PRADU STAŁEGO

INSTRUKCJA UŻYTKOWNIKA

MODEL:1206-4301

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędzaj połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii oferowanych przez nas narzędzi. Uprzejmie przypominamy, aby przy składaniu zamówienia dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

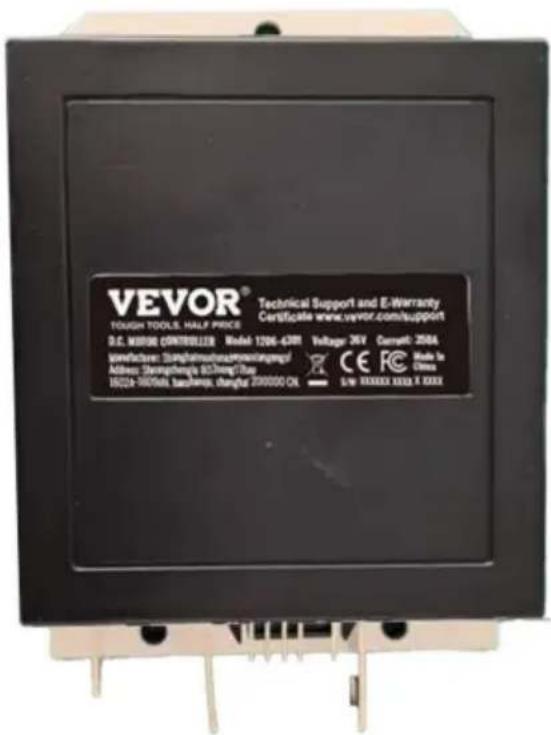

STEROWNIK SILNIKA DC

MODEL:1206-4301

(Zdjęcie ma charakter poglądowy, proszę odnosić się do rzeczywistego obiektu)

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

	Ostrzeżenie: Aby zminimalizować ryzyko obrażeń, użytkownik powinien uważnie przeczytać instrukcję obsługi.
	To urządzenie jest zgodne z częścią 15 przepisów FCC. Jego działanie podlega następującym dwóm warunkom: (1) To urządzenie nie może powodować szkodliwych zakłóceń i (2) to urządzenie musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia, które mogą powodować niepożądane działanie.
	Ten produkt podlega postanowieniom Dyrektywy Europejskiej 2012/19/WE. Symbol przedstawiający przekreślony kosz na śmieci na kółkach oznacza, że produkt wymaga oddzielnej zbiórki odpadów w Unii Europejskiej. Dotyczy to produktu i wszystkich akcesoriów oznaczonych tym symbolem. Produktów oznaczonych w ten sposób nie można wyrzucać razem ze zwykłymi odpadami domowymi, ale należy je oddać do punktu zbiórki w celu recyklingu urządzeń elektrycznych i elektronicznych.

INSTRUKCJE

• Produkt ten jest przeznaczony do sterownika Curtis 1206-4301 36 V 350 A.
  •Kompatybilny z EZ-GO EZGO TXT, seria ITS 1994-2019; Kompatybilny

tylko z modelami Medalist i TXT z silnikiem szeregowym (3 łopatki i 5 pinów)

1994-2019; Nie jest to sterownik silnika z oddzielnym wzbudzeniem (Sep Ex) i nie będzie współpracować z silnikami elektrycznymi z uzwojeniem bocznikowym.

- Łatwy w instalacji i bezpośredniej wymianie starego. Oszczędza Twój czas

i pieniądze, wymieniając go samemu.

- Napęd MOSFET-ów dużej mocy, wysoka częstotliwość, wydajność, cicha praca tryb.

- Bezstopniowa regulacja prędkości i funkcja hamowania z odwrotnym podłączeniem.

- Doskonała ochrona przed przegrzaniem i funkcja kompensacji temperatury w celu osiągnięcia zabezpieczenie termiczne i stabilne wyjście.

- Redukcja niedostatecznego napięcia, funkcja wyłączania głębokiego niedostatecznego napięcia, gdy akumulator napięcie jest za niskie.

- Funkcja zabezpieczenia przeciwprzepięciowego wyłącza wyjście.

Kontrola rozpakowywania

Otwórz opakowanie i dokładnie sprawdź elementy pokazane w Tabeli 1. sprawdź wszystkie brakujące lub uszkodzone części.

Tabela 1. Kontrola rozpakowania

Przedmiot	Opis Kontroler	Ilość
1	silnika prądu stałego	1
2	Instrukcja użytkownika	1

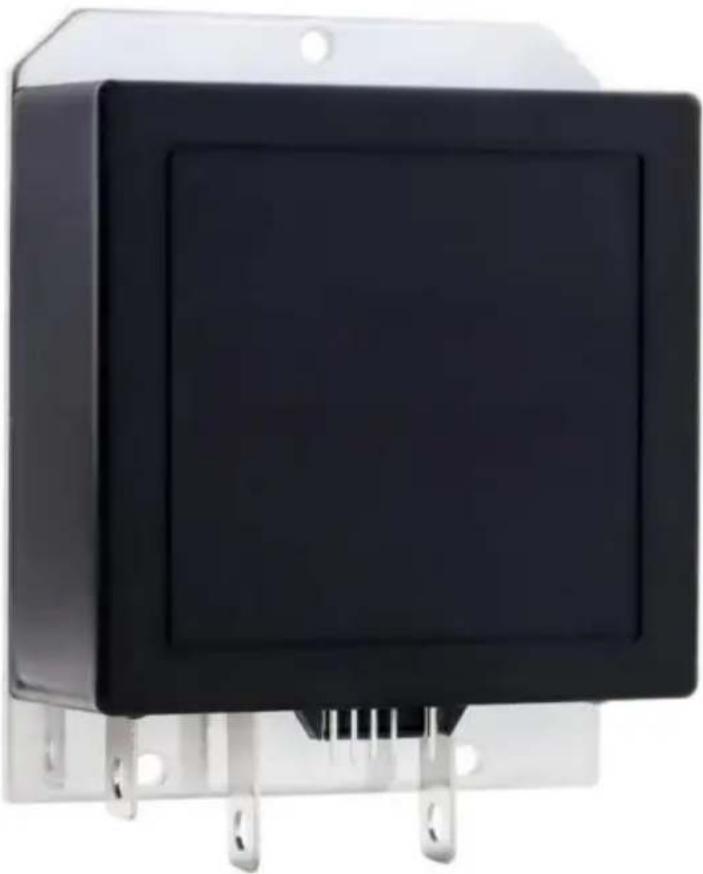

Model i Parametr

•Model: 1206-4301

•Napięcie: 36 V

- Prąd: 350A

Wykres pinów

5 małych szpilek ułożonych od lewej do prawej:
1-2 piny numeryczne: potencjometr
3: wysoka i niska prędkość
4: przełącznik kluczykowy
5: Puste (bez okablowania)

Sprawy wymagają uwagi

• Upewnij się, że kontroler jest bezpiecznie zamocowany i nie jest narażony na łatwe uszkodzenia. wibracje lub uderzenia.
• Istnieje niebezpieczeństwo wystąpienia wysokiego napięcia w obudowie sterownika. Prosimy nie rozmontowywać go bez zezwolenia.
• Straty powstałe w wyniku postępowania niezgodnego z instrukcją

obsługa ręczna, producent nie ponosi żadnej odpowiedzialności.

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Przedstaw ciel UE

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt nad Menem.

REP WIELKIEJ BRYTANII

YH CONSULTING LIMITED.
