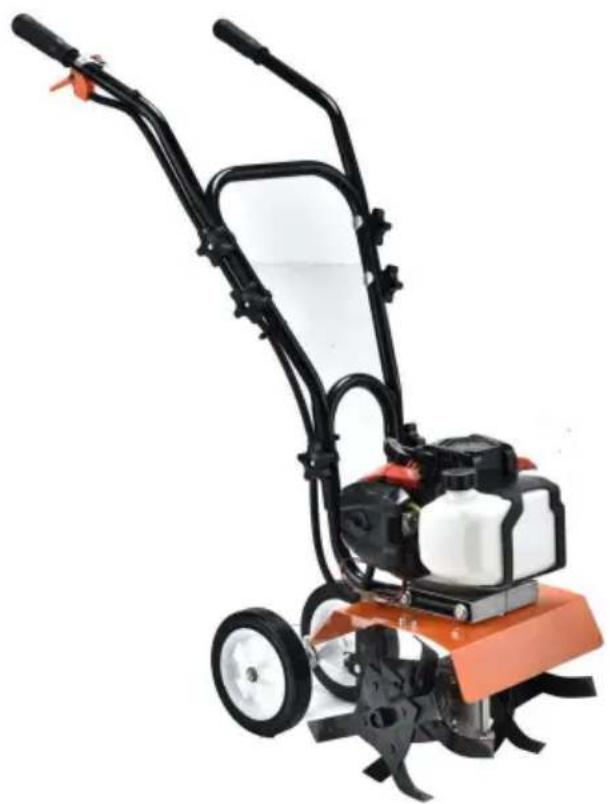

520S - Gräsklippare Vevor - Gratis bruksanvisning och manual

Produkttyp	Bensinmotorkultivator 2-takt
Märke	Vevor
Modell	520S
Motor	2-takt, 43 cm³
Märkeffekt	1,25 kW
Maximal hastighet	8500 varv/min
Bränsletankskapacitet	1,26 L
Arbetsbredd	25 cm
Arbetsdjup	120 mm
Frästjocklek	2,1 mm
Vikt	17,75 kg
Mått (L x B x H)	495 x 375 x 475 mm
Ljudtrycksnivå (LpA)	101 dB (K=3,26 dB)
Garanterad ljudeffektnivå	111 dB
Maximal vibration vid handtagen	7,102 m/s² (K=1,5 m/s²)
Rekommenderat bränsle	Blyfri bensin / 2-taktsolja blandning 40:1
Avsedd användning	Privata trädgårdar, luftning av gräsmattor
Regelbundet underhåll	Rengöring av luftfilter var 10:e timme, kontroll av tändstift var 25:e timme
Rekommenderad skyddsutrustning	Hjälm, hörselskydd och ögonskydd, handskar, säkerhetsskor
Garanti	Elektroniskt garantibevis tillgängligt på vevor.com/support

Vanliga frågor - 520S Vevor

Vilken typ av bränsle ska jag använda?

Använd en blandning av blyfri bensin och 2-taktsolja i proportionerna 40:1. Använd aldrig ren bensin.

Hur startar jag motorkultivatorn när den är kall?

Ställ omkopplaren på START, sätt choken i OFF (kall), tryck 6 gånger på primerknoppen, dra kraftigt i startkabeln, flytta sedan choken till RUN och dra igen.

Vad är maximalt arbetsdjup?

Arbetsdjupet är 120 mm. Du kan justera djupet genom att ändra positionen på djupglidaren.

Måste jag bära skyddsutrustning?

Ja, det rekommenderas att bära hjälm, hörselskydd och ögonskydd, handskar och säkerhetsskor.

Hur underhåller jag luftfiltret?

Var 10:e timme, ta bort svampfiltret, tvätta det med rengöringsmedel och vatten, skölj, vrid ur, torka helt, applicera sedan lätt SAE 30-olja och sätt tillbaka det.

Vad gör jag om motorn inte går på tomgång?

Efter rengöring av luftfiltret, starta motorn och låt den värmas i 2-3 minuter. Justera tomgångsskruven genom att vrida medurs tills en stabil tomgång erhålls. Tänderna får inte rotera på tomgång.

Hur transporterar jag motorkultivatorn på ett säkert sätt?

Transportera aldrig maskinen i ett slutet utrymme med bränsle i tanken. Vid behov, töm bränslet i en godkänd behållare. Se till att tanklocket är ordentligt stängt.

Vad är maskinens arbetsbredd?

Arbetsbredden är 25 cm.

Kan jag använda motorkultivatorn i sluttningar?

Ja, men med försiktighet. Arbeta inte i en lutning på mer än 10°. Arbeta alltid tvärs över lutningen, aldrig uppför eller nedför. Håll tanken mindre än halvfull för att undvika spill.

Var hittar jag reservdelar?

Reservdelar finns tillgängliga hos tillverkaren. För teknisk support, kontakta Vevor via webbplatsen www.vevor.com/support.

BRUKSANVISNING 520S Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

FRÄKARE

ANVÄNDARMANUAL

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att tacka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR

TOUGH TOOLS, HALF PRICE

FRÄKARE

520S

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

1. SÄKERHETSVARNINGAR

• Maskinen ska alltid användas i enlighet med dessa

tillverkarens instruktioner bruksanvisningen. Motorn ska stoppas

vid underhåll och

städverksamhet, vid verktygsbyte och när man är

transporteras på annat sätt än för egen kraft. Vissa faror kan mötas

vid arbete i sluttningar; arbeta långsamt förbi

håller fast verktyget. Transportera inte verktyget i sluttningar. De

risker kan öka vid arbete på svår mark (stenig, hård, etc.).

Det finns en risk att träffa några föremål, glida, tappa kontrollen över

maskin som ger skador. Inspektera alltid arbetsområdet

innan du arbetar, och titta alltid på vad du gör. • Den justerbara delen

av skyddsanordningen ska anpassas till

verktygets arbetsdjup så att endast den del av arbetsverktyget som

nedskärningar i jorden förblir avtäckta. Detta gäller inte motor

hackor.

• Maskinen får endast användas av lämpligt utbildad personal. - Under drift av maskinen

bör skyddsskor användas. • Starta alltid maskinen under normala förhållanden.

1) Träning

a) Läs instruktionerna noggrant. Var bekant med kontrollerna och korrekt användning av utrustningen; b) Tillåt aldrig barn eller personer som inte känner till dessa instruktioner att använda maskinen. Lokala bestämmelser kan begränsa åldern på operatören; c) Arbeta aldrig när människor, särskilt barn, eller husdjur är i närheten; d) Tänk på att operatören eller användaren är ansvarig för olyckor eller faror som uppstår för andra människor eller deras egendom.

2) Förberedelse

a) Bär alltid ordentliga skor när du arbetar

byxor. Använd inte utrustningen barfota eller bärbar

öppna sandaler;

b) Inspektera noggrant området där utrustningen ska användas och avlägsna alla föremål som kan kastas upp av maskinen; c) VARNING - Bensin är mycket brandfarligt: · Förvara bränsle i behållare speciellt

utformade för detta ändamål; · Tanka endast utomhus och rök inte medan du

tankar; • Fyll på bränsle innan du startar motorn. Ta aldrig av locket på

bränsletanken eller fyll på bensin när motorn är igång eller när motorn är varm; • Om

bensin spills, försök inte starta motorn utan flytta maskinen bort från spillområdet och

undvik

att skapa någon antändningskälla tills bensinångorna har försvunnit; Sätt tillbaka

alla bränsletankar och behållarlock ordentligt; d) Byt ut defekta ljuddämpare; e)

Före användning, inspektera alltid visuellt att verktygen inte är utslitna

eller skadade. Byt ut slitna eller skadade element och bultar i set

för att bevara balansen.

3) Drift a) Kör

inte motorn i ett slutet utrymme där farliga kolmonoxidångor kan samlas; b) Arbeta endast i dagsljus eller i gott artificiellt ljus; c)

Var alltid säker på din fot i sluttningar; d) Gå, spring aldrig

med maskinen; e) För roterande maskiner med hjul,

arbeta tvärs över sluttningarna, aldrig upp och

ner; f) Iaktta extrem försiktighet vid byte av riktning i sluttningar; g) Arbeta inte i alltför branta

sluttningar; h) Var ytterst försiktig när du backar eller drar maskinen mot dig; i)

Ändra inte motorregulatorns inställningar eller

överhastigheten på motorn; j) Starta motorn försiktigt enligt tillverkarens instruktioner

och med fötterna

långt borta från verktyget/verktygen; k) Placera inte händer eller fötter nära dess under

roterande delar;

l) Plocka aldrig upp eller bär en maskin medan motorn är igång; m) Stäng av motorn:

Närhelst du lämnar maskinen; • Före

tankning;

n) Minska gasinställningen när motorn stängs av och, om

motorn är försedd med en avstängningsventil, stäng av bränslet vid avslutande av arbetet;

4) Underhåll och förvaring

a) Håll alla muttrar, bultar och skruvar åtdragna för att säkerställa att utrustningen är i säkert arbetsskick; b) Förvara aldrig utrustningen med bensin i tanken inne i en byggnad där ångor kan nå en öppen låga eller gnista; c) Låt motorn svalna innan den förvaras i någon inneslutning; d) Behåll motor, ljuddämpare och bensin för att minska brandrisken. Förvaringsutrymme fritt från vegetativt material och överflödigt fett; e) Byt ut slitna eller skadade delar för säkerhets skull; f) Om bränsletanken måste tömmas ska detta göras utomhus.

Risk för kastade föremål

Föremål som träffas av de roterande pinnarna kan kastas från rorkulten med stor kraft och kan orsaka allvarliga skador.

1. Innan du bearbetar, rensa bearbetningsområdet från pinnar, stora stenar, träd, glas etc.
2. Bitar som kastas från slitna eller skadade pinnar kan orsaka allvarliga skador. Inspektera alltid pinnarna innan du använder rorkulten.

Risk för brand och brännskador

Bensin är extremt brandfarligt och bensinånga kan explodera.

Var extremt försiktig när du hanterar bensin. Häll bensin borta från räckvidd för barn.

1. Fyll på bränsle i ett väl ventilerat utrymme med avstängd motor.
2. Låt motorn svalna innan du tankar. Bränsleånga eller utspillt bränsle kan antändas.
3. Motorn och avgassystemet blir mycket varma under drift och förblir varma efter stopp. Att röra vid dem kan orsaka brännskador eller vissa material bränner.
4. Undvik att vidröra en het motor eller avgassystem.
5. Låt motorn svalna innan du utför underhåll eller förvarar rorkulten inomhus.

Kolmonoxidförgiftningsrisk

Avgaser innehåller giftig kolmonoxid, en färglös och luktfri gas. Andningsutsläpp kan orsaka förlust av medvetande och kan leda till döden.

1. Vid bearbetning i sluttningar, håll bränsletanken med mindre än hälften av oljan för att minimera bränslespill.
2. När rorkulten går över sluttningen, ansträng dig jämnt medan du går upp och ner för sluttningen.
3. Var mycket försiktig när du ändrar rorkultens riktning i en sluttning.
4. Använd inte rorkulten i en lutning på mer än 10°.
5. Den maximala säkra lutningsvinkel som visas är endast för referens och detaljerna bör bero på typen av verktyg. Innan du startar motorn, kontrollera att rorkulten inte är skadad och i gott skick.

Var särskilt uppmärksam när du använder den för din eller andras säkerhet, rorkulten upp eller nedför backen.

Symboler

Läs bruksanvisningen före användning

Varning: roterande arbetsverktyg

Delen är extremt het! Rör inte!

Använd skyddsutrustning: hjälm, hörsel och ögonskydd

skydd

Håll åskådare borta

Använd skyddshandskar

Bär skyddsskor

Garanterar ljudnivå

Varm yta

Inga öppna lågor

Se till att maskinen är stabil när du lämnar den

Använd inte skärblad

Avsedd

användning Den här enheten ska endast användas som en elektrisk hacka för att lufta gräsmattor och gräsytor i privata trädgårdar och nöjesträdgårdar. Den är inte avsedd för användning i offentliga utrymmen, parker, idrottsplatser, jordbruk eller skogsbruk. Användning av enheten för något annat ändamål anses vara felaktig och ogodkänd. Tillverkaren ansvarar inte för någon skada eller personskada som uppstår till följd av sådan användning. Användaren är fullt ansvarig för alla relaterade risker.

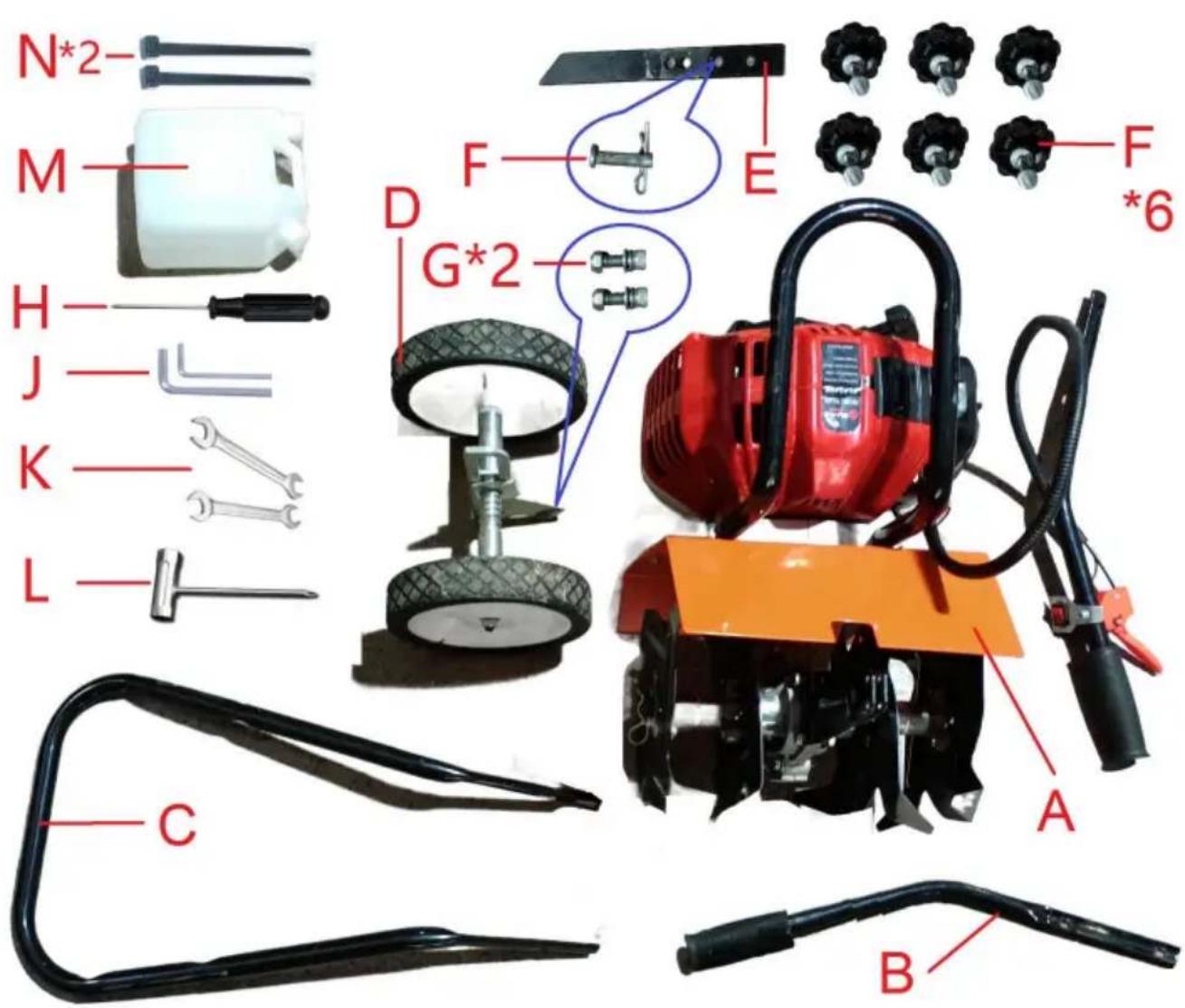

2. DELLISTA

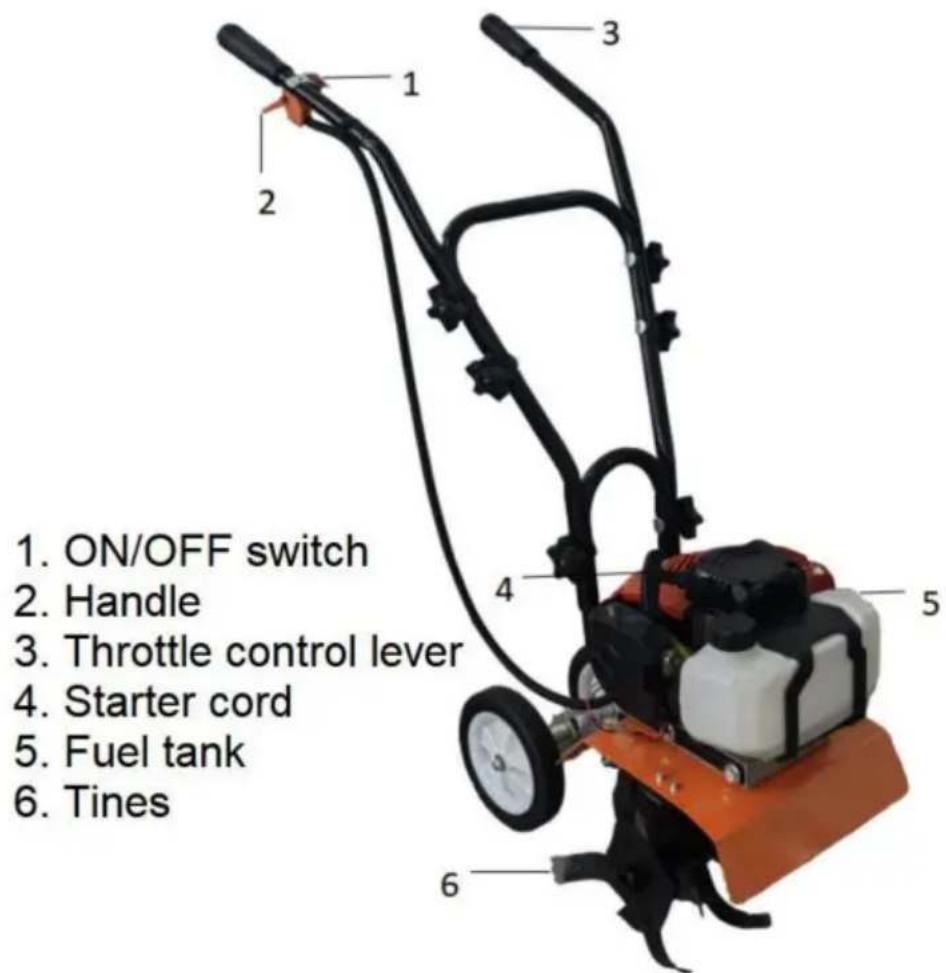

3. DELVISNING

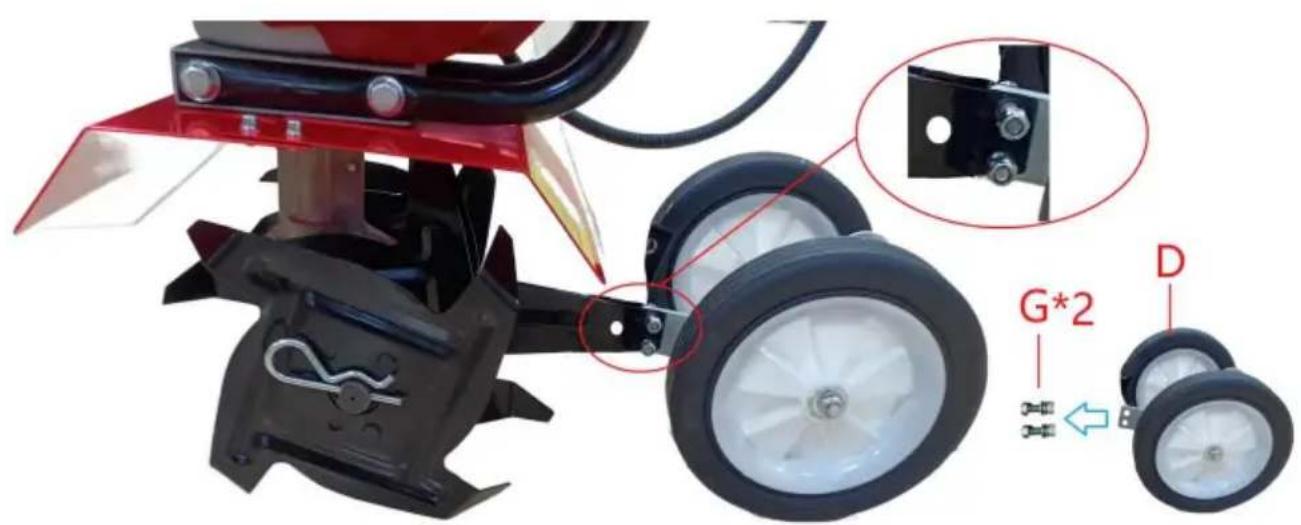

4. MONTERING a.

skruvarna och muttrarna (G^*2) franca hjulenheten (D) forst.

Rikta in hjulen med kortplatserna och använd sedan skruvar och muttrar (G^*2) für att sakra hjulenheten.

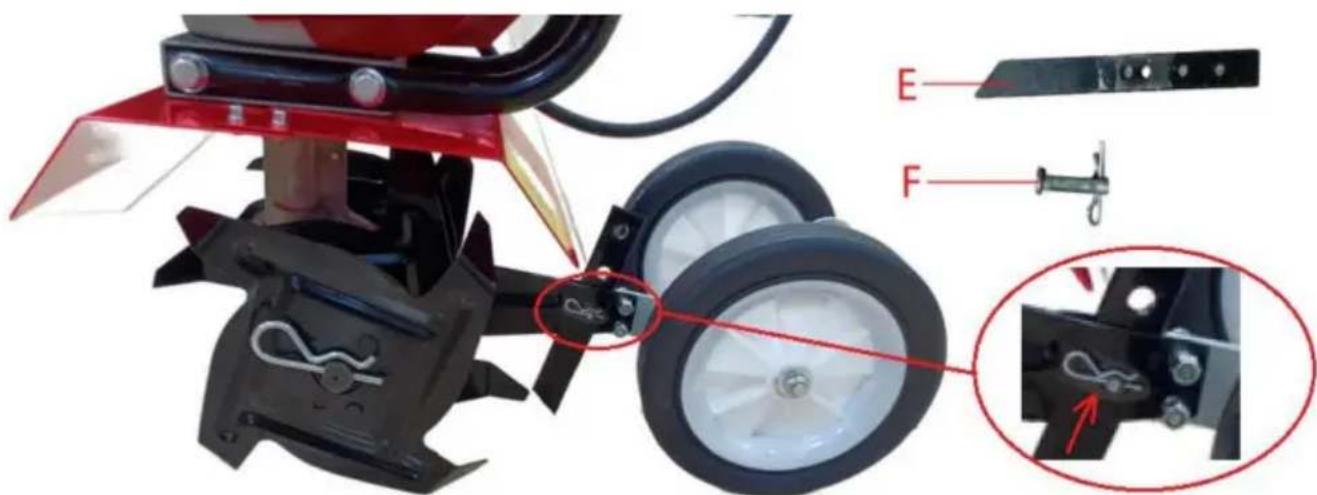

b. Justera djupsladenheten Ta

bort stiftet; andra positionen for djupsladen. Lagg sedan till stiftet for att fixera djupssliden.

Skärhuvudet har fyra hal och kan justeras till olika djup.

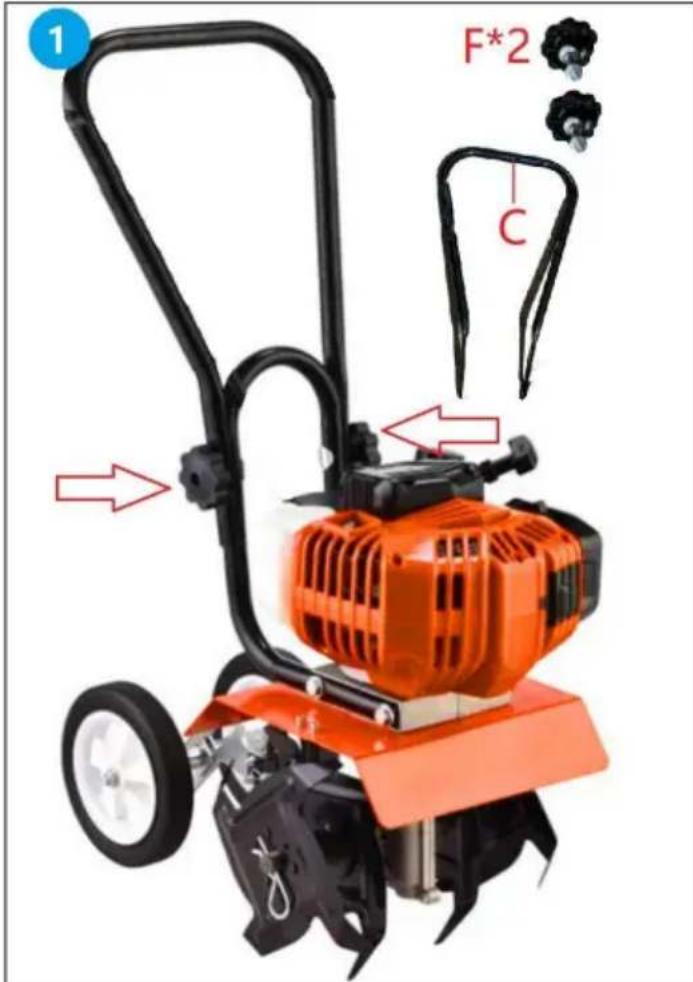

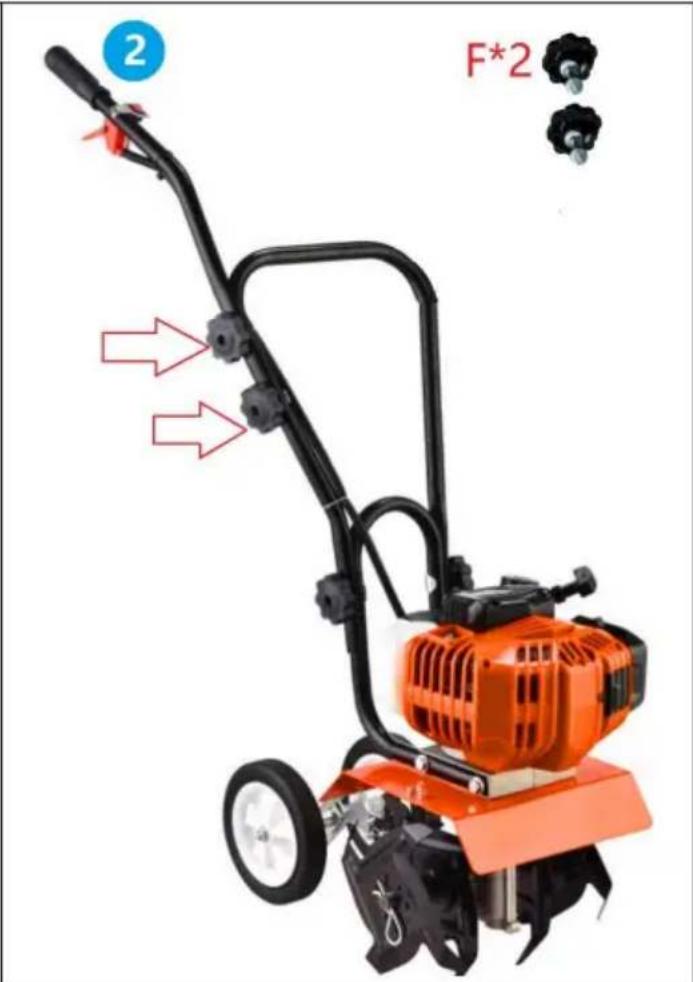

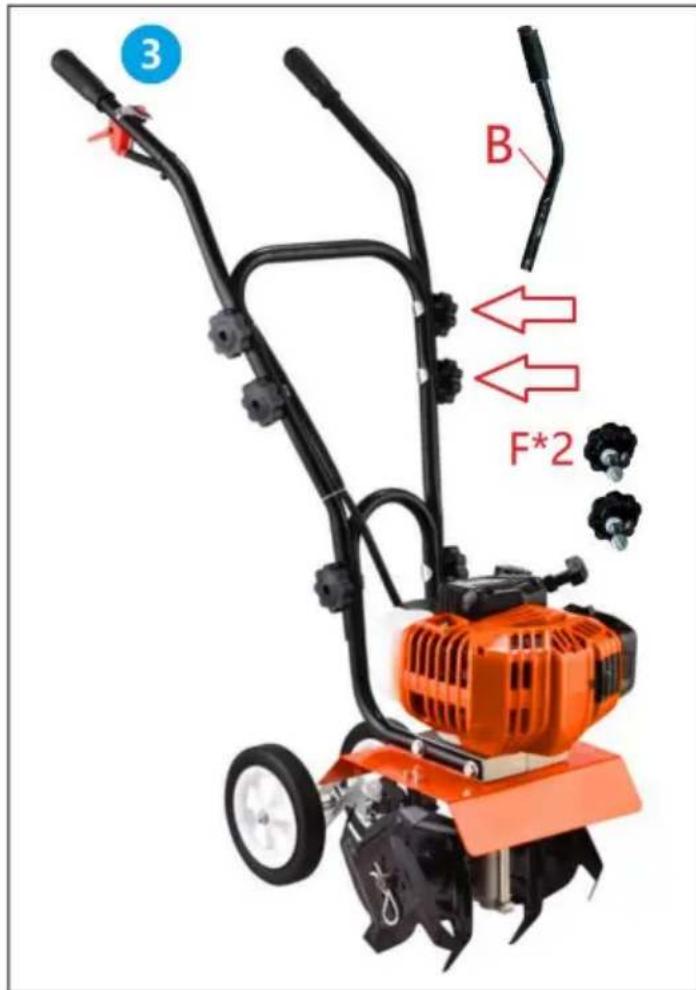

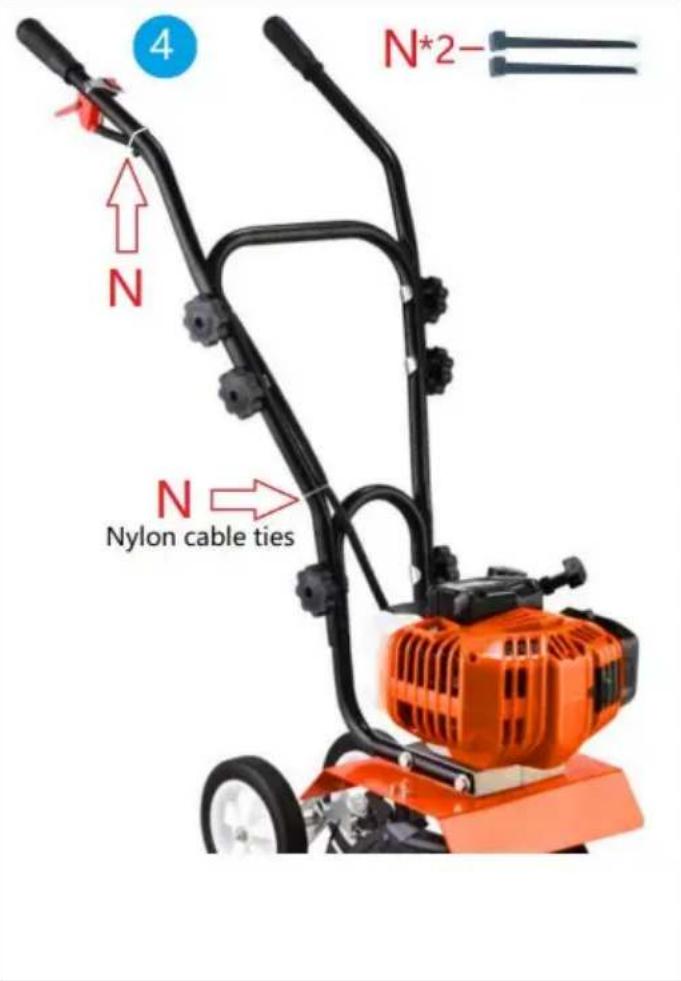

c. Monteringsfaste

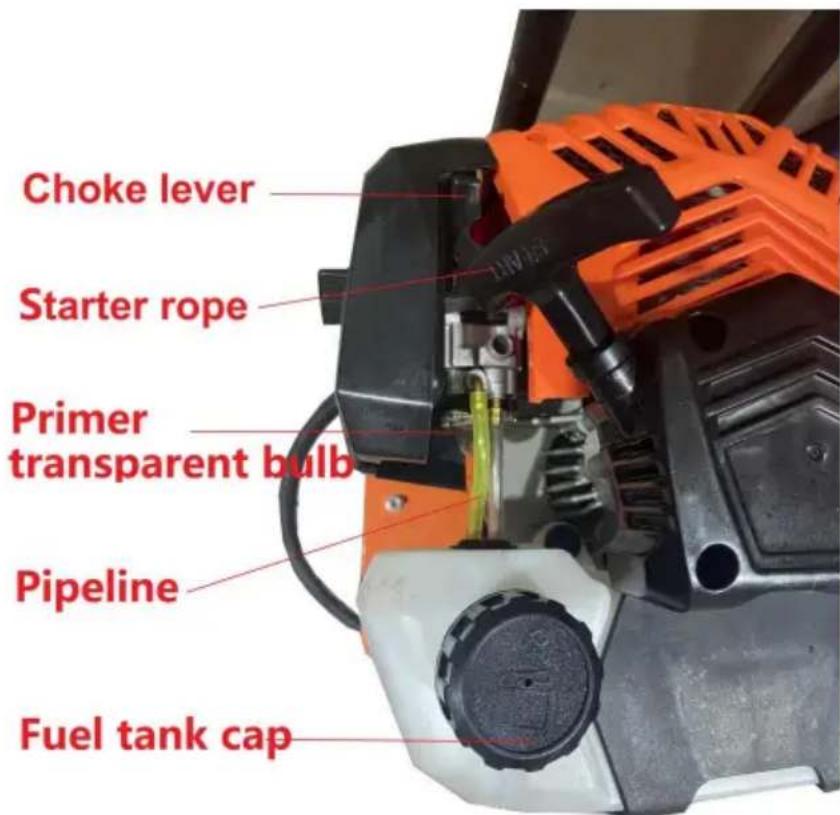

5. Tankning

Använd 2-taktsolja, vanlig blyfri bensin.

Använd inte ren bensin eller brännsle/oljebandningshestigheten ovan 40:1.

A.Stang av motorn under tankning, halI langt borta fran oppna Iaga och rok inte. B. Undvik hudkontakt med petroleumprodukter. Andas inte in bransle Ånga. Bär alltid skyddshandskar vid tankning. Äandra och rengör skyddskläder med jämna mellanrum. C. Se till att inte spilla vare sig bransle eller olja for att forbhindra smuts Förorening (miljöskydd). D. Undvik all branslekontakt med dina kläder. Byt kläder omedelbart om bransle har spillts på den (brandrisk). E. Inspektera tanklocket med jämna mellanrum och se till att det sitter kvar sakert fasp. F. Tanka aldrig i slutna rum. Bransleangor ansamlas vid marken

niva (risk for explosioner).

G. Transportera och forvara endast bransle i godkanda behallare. Se till lagrat bransle ar inte tillgangligt for barn.

H.Forsok inte tanka en varm uller igang motor.

VARNING! Påfyllning av bränsle måste göras försiktigt, bort från värmekällor och öppna lågor. Rök inte när

du fyller på bränsle.

OBS: Kassera den gamla bränsle-/oljeblandningen i enlighet med lokala bestämmelser.

• Blanda olja och bränsle ordentligt i en flaska.
• Öppna bränsletanken. Fyll tanken. Undvik spill.
• Stäng bränsletanken. Torka av eventuellt spill.

6. DRIFT

VARNING! För att förhindra allvarliga skador, lyft eller bär aldrig rorkulten medan motorn är igång. Stäng alltid av före varje användning och innan du flyttar till ett annat område. a) Kallstart

1	Ställ in STOPP/START (AV/PÅ) omkopplare på höger styre till START-läget.
2	Ställ chokereglaget i kallstartläge (OFF-läge).
3	Tryck på den genomskinliga primerlampan 6 gänger tills du ser brändlet strömma frü tanken till förgasaren genom den genomskinliga slange
4	Starter Rope	Dra snabbt i startsnöret! Upprepa om det behövs tills du börjar.
5	(ON position)	Flytta choken till RUN-läget (ON-läget).
6	Starter Rope	Dra i startmotorn igen tills motorn,går.

b) Varmstart

• Exakt samma process som från kyla, förutom att hålla choken i öppet läge. Med motorn igång och pinnarna från marken, dra upp gasreglaget för att öka motorvarvtalet. c) Användning

Håll stadigt i båda styrets handtag, sänk långsamt kultivatorn tills pinnarna kommer i kontakt med marken. När pinnarna roterar på jorden, börja dra tillbaka på rorkulten så att pinnarna kan penetrera jorden. När marken har brutits, fortsätt på en måttlig nivå tills du är bekant med kontrollerna och hanteringen av kultivatorn.

• Dra maskinen bakåt för att förbättra bearbetningsdjupet och minska din ansträngning.

7. UNDERHÅLL OCH FÖRVARING

TRANSPORT AV MASKINEN

1. Transportera aldrig rorkulten i ett slutet utrymme eller i ett fordon. Bränsle eller bränsleånga kan antändas och orsaka allvarliga skador.
2. Om bränsle finns i bränsletanken, transportera på ett öppet fordon i en upprätt position.
3. Om ett slutet fordon måste användas, ta bort bränslet i en godkänd bränslebehållare. HANTERA INTE genom munnen.
4. Kör motorn för att förbruka bränslet i förgasaren och bränsletanken.

Kör alltid motorn i väl ventilerade utrymmen. 5. Torka bort eventuellt utspillt bränsle. Låt torka. 6. Se till att tanklocket sitter ordentligt på innan transport.

ALLMÄN RENGÖRING

1. Stäng av motorn och koppla ur tändstiftet före underhållsverksamhet.
2. Låt motorn och avgassystemet svalna för att undvika brännskador i kontakt med varma delar.
3. Det är viktigt att ha skyddshandskar i händelse av att du behöver manipulera bladen.
4. Torka av smuts på maskinen.
5. Ta bort bränslet från rorkulten om detta ska förvaras längre än en månad.
6. Det är lämpligt att kontrollera att alla bultar och muttrar inte har lossnat efter varje pass.
7. Skyddet ska fixeras efter montering och det ska inte avlägsnas eller justeras under användning och underhåll.

UNDERHÅLLS- OCH REPARATIONSINSTRUKTIONER

UNDERHÅLLSSCHEMA

Utför dessa nödvändiga underhållsprocedurer vid frekvens som anges i tabellen. Dessa rutiner bör också vara en del av eventuell säsongsbetonad justering.

FREKVENS Var	UNDERHÄLL KRÄVS
10:e timme Var	Rensa och olja om luftfiltret
25:e timme	Kontrollera tändstiftets skick och mellanrum

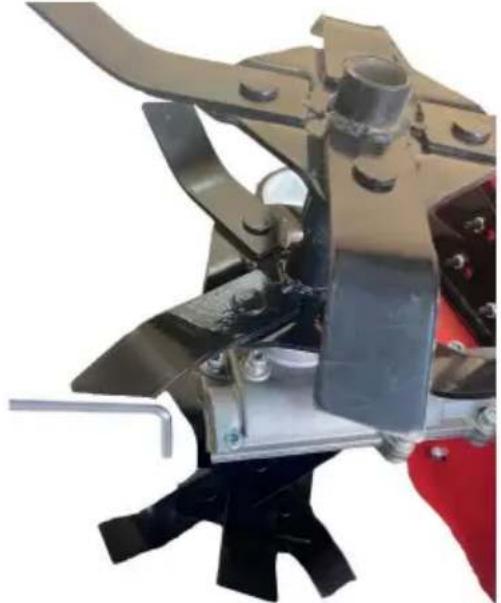

KROPPSUNDERHÅLL:

1. Var eller varannan timme, eller efter att olja har fyllts på, kontrollera och se till att alla skruvar är åtdragna.
2. Fyll på smörjolja i växellådan varannan timme.

1. Om pinnarna skadas, byt ut eller reparera omedelbart.

VARNING: Utför aldrig underhåll eller reparationer av en varm motor för att förhindra allvarlig skada.

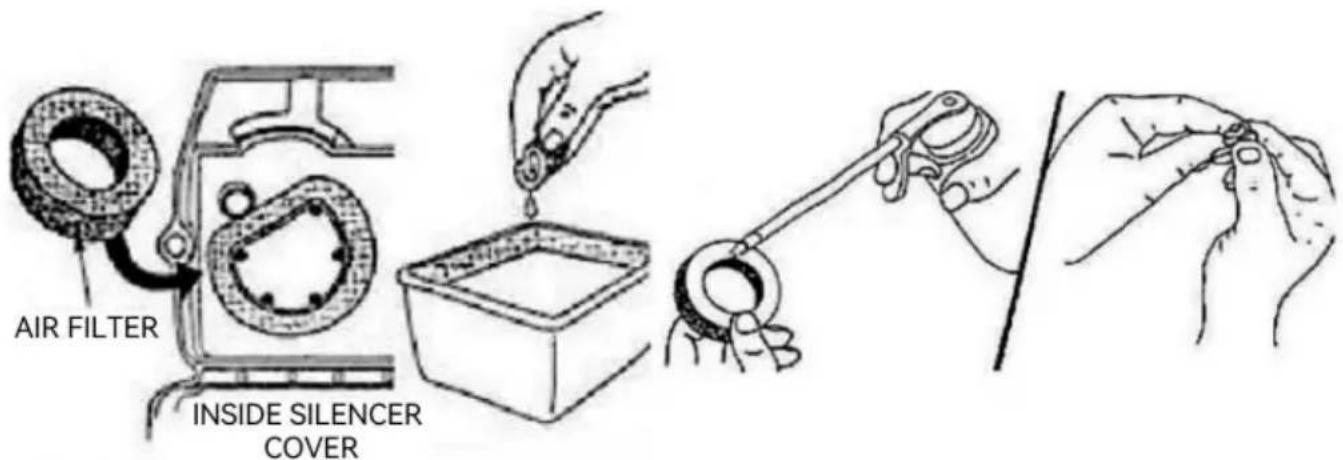

RENGÖRING AV LUFTFILTRET

Rengör och olja in luftfiltret var tionde drifttimme.

Det är mycket viktigt att underhålla.

Tvätta filtret i diskmedel och vatten (fig. 10). Skölj filtret noggrant. Krama ur överflödigt vatten och låt det torka helt.

Applicera tillräckligt med SAE 30-olja för att lätt belägga filtret (fig. 11).

Krama filtret för att sprida och ta bort extra olja (fig. 11).

Byt ut luftfiltret och locket och fästskruven.

OBS: Användning av maskinen utan luftfilter och kåpa montering ogiltigförklarar garantin.

Figur 10 Figur 11

JUSTERING AV TOMGANGSHASTIGHET

Efter att ha kontrollerat och rengjort luftfiltret vid behov, starta motorn och låt den gå i 2-3 minuter för att värmas upp.

Släpp gasreglaget och låt motorn gå på tomgång. Om motorn stängs av (går inte på tomgång), vrid justeringen medurs 1/8:e varv åt gången tills motorn går jämnt på tomgång.

OBS: Pinnarna får inte rotera på tomgång. Om de gör det, vrid på justeringsskruven moturs en liten mängd.

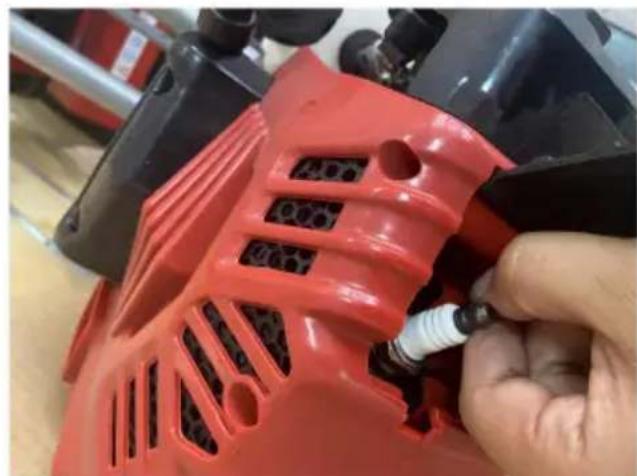

Byte av tändstift

Ta bort kontakten efter var 25:e drifttimme för att kontrollera dess skick.

a		Stanna motorn och låt det svalna. Använd ett verktyg För att öppna den svarta plasten täcka.
b		Exponera silikonet tao som skyddar tändstiftet
c		Ta bort silikonhylsan som skyddar tändstiftet.
d		Lossa muttern moturs med en tändstiftshylsa (L).
e		Låt aldrig smuts komma in i cylindern+när tändstiftet tas bort. Vi föreslår att du fyller plugghålet med en liten bit ren trasa.

Dra åt med hjälp av skiftnyckel, ta hand om att inte dra åt för hårt.

LAGRING

Låt motorn svalna innan den förvaras. Ska förvaras i ett välventilerat och torrt område som är utom räckhåll för barn.

Långtidsförvaring

a) Töm eventuellt bränsle som finns kvar i tanken i en behållare och kassera med hänsyn till lokala stadgar. b) Starta och kör motorn tills den stannar. Detta säkerställer att allt bränsle har använts från förgasaren. c) Låt motorn

svalna och ta bort tändstiftet. d) Häll 30 ml högkvalitativ motorolja i cylindern. Dra sakta i startmotorn för att fördela oljan.

e) Sätt tillbaka tändstiftet. NOTERA:

När du startar om efter långvarig förvaring, se till att tappa ur all olja ur cylindern först!

8. SPECIFIKATIONER

Modell:	520S
Motor:	2-takts fforbränningsmotor
Förflytting:	43 cm³
Nominell uteffekt:	1,25 kW
Hastighet:	7500/min
Max hastighet:	8500/min
Bränsletank:	1,26 L
Arbetsbredd:	25 cm
Arbetsdjup:	120 mm
Skärtnjocklek:	2,1 mm
Vikt:	17,75 kg
Yttre mitt:	495x375x475MM
Ljudtrycksnivå (LpA):	101dB K =3,26 dB
Ljudeffektnivå (LWA):	105,4 dB K = 3,26 dB
Garanterat ljudeffektnivå:	111 dB
Vibration: vänster handtag / höger handtag:	7.102 m/s 2 , K = 1,5 m/s 2

Teknisk support och e-garanticertifikat
