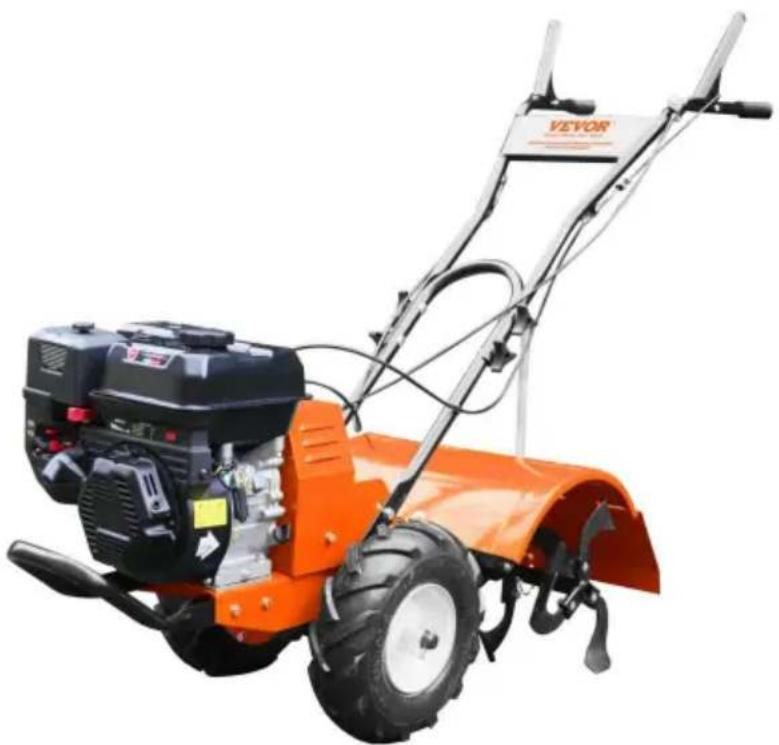

Märke	Vevor
Modell	SRHX-50
Produkttyp	Motorfräs
Arbetsbredd	500 mm
Plöjningsdjup	175 till 350 mm (justerbar)
Motor	4-takt, OHV, 212 cm³
Maximal effekt	7,0 hk vid 3600 rpm
Startsystem	Repetitionsstart
Bränsletankens kapacitet	3,6 L
Motoroljekapacitet	0,6 L
Bränsletyp	Blyfri bensin
Transmission	Framåt- och backgång (säkerhetsspakar)
Styret höjdinställning	Ja (flera lägen)
Djupregulator	Spak med sprint (5 hål)
Rekommenderat däcktryck	20 PSI
Underhåll	Oljebyte, luftfilter, tändstift, rem, transmission smörjning
Säkerhetsanordningar	Säkerhetsspakar (fram/bak), skydd, etiketter
Reservdelar	Remmar, pinnar, tändstift, filter, etc. (rekommenderas originaldelar)
Allmän information	Bruksanvisning medföljer, elektronisk garanti

Vanliga frågor - SRHX-50 Vevor

Vilken typ av motorolja ska användas?

Använd en högkvalitativ tvättande olja, SAE 30 eller enligt rekommendationerna i motorhandboken. Kapaciteten är 0,6 L. Blanda inte med bensinen.

Hur startar jag motorfräsen Vevor SRHX-50?

Innan start, kontrollera oljenivån, bränslet, och se till att säkerhetsspakarna är i neutralläge. Ställ gasen på starter (för kallstart), dra sedan bestämt i startkabeln.

Hur justerar jag plöjningsdjupet?

Använd djupregulatorns spak: ta bort sprinten, justera spaken till önskat hål (högre = djupare plöjning, lägre = grundare) och sätt tillbaka sprinten.

Vad gör jag om pinnarna fastnar?

Släpp omedelbart transmissionsspakarna, stäng av motorn, koppla bort tändstiftskabeln, ta sedan bort skräp för hand. Inspektera pinnarna för skador.

Hur underhåller jag transmissionsremmen?

Kontrollera spänningen efter 1/2 timme och sedan var 2:e timme. För att justera, lossa den övre låsningsmuttern, vrid muttern i steg om 1/8 tum, dra sedan åt. Om ingen ytterligare justering är möjlig, byt rem.

Vad är rekommenderat däcktryck?

Rekommenderat tryck är 20 PSI. Felaktigt pumpade däck kan få motorfräsen att dra åt ena sidan.

Hur förvarar jag motorfräsen vid säsongens slut?

Töm bränslet (eller tillsätt stabilisator), töm den varma motoroljan och fyll på ny olja, rengör maskinen, smörj axlarna, ta bort tändstiftet och häll lite olja i cylindern, förvara sedan på en torr och ventilerad plats.

Kan jag använda motorfräsen utan låsta hjul?

Nej, för plöjning måste hjulen vara låsta (sprintar i navet) för att fungera som broms. I fritt hjulläge, använd endast med avstängd motor.

Vad gör jag om motorn inte startar?

Kontrollera bränslet, tändstiftskabeln, gasreglagets läge (starter), luftfiltret, och se till att säkerhetsspakarna är i neutralläge. Om problemet kvarstår, se motorhandboken.

Vad är motorns effekt?

Motorn utvecklar en maximal effekt på 7,0 hk vid 3600 rpm. Det är en 4-taktsmotor på 212 cm³.

BRUKSANVISNING SRHX-50 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

FRÄSARE

ANVÄNDARMANUAL

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att tacka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

FRÄSARE

SRHX-50

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

SÄKERHET

ÄGARENS ANSVAR

Noggrann montering och säker och effektiv användning av rototillern är ägarens

ansvar. Läs

och följ alla säkerhetsinstruktioner. Följ noggrant alla monteringsanvisningar.

rorkulten enligt anvisningarna

manuell.

• Se till att alla som använder rorkulten är bekanta med alla kontroller och säkerhetsåtgärder.

SPECIELLA MEDDELANDEN

Din handbok innehåller speciella meddelanden för att uppmärksamma potentiella

säkerhetsproblem, maskinskador samt användbar drift- och serviceinformation.

information noggrant för att

undvika per

OBSERVERA: Allmän information ges i hela manualen som kan hjälpa operatören vid drift eller service av maskinen.

VIKTIG SÄKERHET

FÖRSIKTIGHETSÅTGÄRDER

Läs detta avsnitt noggrant.

Kör rorkulten enligt säkerhetsinstruktionerna och rekommendationerna

beskrivs här och infogas i hela texten. Alla som använder denna rorkult måste läsa instruktionerna och vara bekant med

kontroller. Din rorkult är utrustad med en

FARA

FARA INDIKERAR EN ALLVARLIG SKADA ELLER DÖDSFALL KOMMER OM SÄKERHETSINSTRUKTIONERNA SOM FÖLJER DETTA SIGNALORD INTE LYDS.

FARA

VARNING INDIKERAR EN ALLVARLIG RISK OM SÄKERHETSINSTRUKTIONERNA SOM FÖLJER DETTA SIGNALORD INTE LYDS.

FÖRSIKTIGHET

FÖRSIKTIGHET INDIKERAR ATT DU ELLER DIN UTRUSTNING KAN SKADAS OM DE SÄKERHETSINSTRUKTIONER SOM FÖLJER DETTA SIGNALORD INTE LYDS.

VIKTIG

VIKTIGA INDIKATIONER HJÄLPER

MONTERING, DRIFT ELLER UNDERHÅLL AV DIN UTRUSTNING.

VIKTIG

DU MÅSTE LÄSA, FÖRSTÅ OCH FÖLJA ALLA SÄKERHETS- OCH ANVÄNDARINSTRUKTIONER I DENNA HANDBOK INNAN DU PÅBÖRJAR INSTALLATION OCH ANVÄNDNING AV DIN ROTORFRÄS.

UNDERLÅTENHET ATT FÖLJA ALLA SÄKERHETS- OCH ANVÄNDARINSTRUKTIONER KAN RESULTERA I FÖRLUST AV MASKINKONTROLL, ALLVARLIGA PERSONSKADOR PÅ DIG OCH/ELLER ANDRA, OCH RISK FÖR UTRUSTNINGS- OCH EGENDOMSSKADA. VARNINGAR SOM MÅSTE FÖLJAS.

säkerhetsanordning som gör att du kan stoppa hjul och pinnar snabbt i en nödsituation.

fungerar och hur man överhuvudtaget styr rorkult

DU MÅSTE LÄSA, FÖRSTÅ OCH FÖLJA ALLA SÄKERHETS- OCH DRIFTSINSTRUKTIONER I DENNA MANUAL INNAN DU FÖRSÖKER INSTALLERA OCH ANVÄNDA DIN ROTO RORKULT.

Denna symbol påpekar viktiga säkerhetsinstruktioner som om inte

följs kan äventyra din personliga säkerhet. Läs och följ alla

instruktionerna i denna bruksanvisning innan du försöker använda denna utrustning.

Låt inte barn använda denna rototiller. Håll små barn borta från

område som bearbetas. Låt inte vuxna använda rorkulten utan ordentlig instruktion.

FÖRBEREDELSER

• Klä dig lämpligt när du använder rorkulten. Bär alltid stadiga skor.

Bär aldrig sandaler, sneakers eller öppna skor, och använd aldrig rorkulten med

bara fötter. Bär inte löst sittande kläder som kan fastna i rörliga delar. - Inspektera noggrant

området som ska bearbetas och ta bort alla främmande föremål. Gör inte till

ovan jordvattenledningar, gasledningar, elkablar eller rör. Använd inte

rorkulten i jord med stora stenar och främmande föremål som kan skada

utrustning.

Koppla ur alla kopplingar och lämna alla kontrollspakar i neutralläge innan

starta motorn. · Hantera

bränsle med försiktighet; det är mycket brandfarligt. a.

Använd en godkänd bränslebehållare. b. Fyll

aldrig på bränsle till en motor som är igång eller varm motor. c. Fyll

bränsletanken utomhus med extrem försiktighet. Fyll aldrig bränsletanken inomhus.

d. Sätt tillbaka bensinlocket ordentligt och rensa upp utspillt bränsle innan du startar om.

Försök aldrig göra några justeringar medan motorn är igång.

DRIFT

• Använd aldrig rorkulten utan skydd, kåpor och kåpor på plats. - Starta aldrig motorn

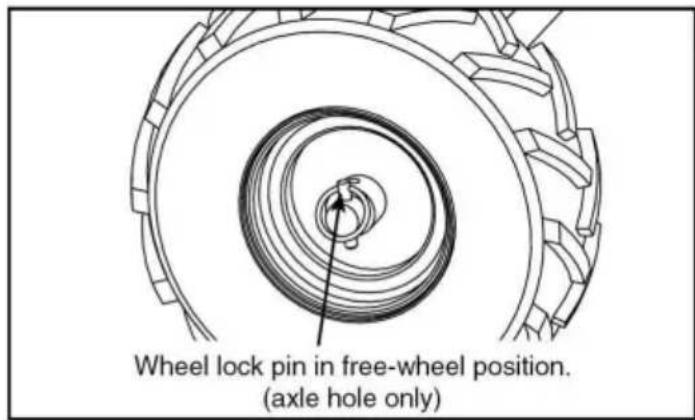

och kör aldrig rorkulten med hjulen i frihjulet

placera. Se till att hjullåsstiften är i ingrepp genom hjulnavet och

hjulaxeln. Hjulen fungerar som en broms för att hålla rorkulten vid en kontrollerad hastighet.

Lossa hjullåsstiften för att tillåta frihjul endast när motorn är avstängd.

• Håll händer, fötter och kläder borta från roterande delar. Håll borta från rorkultspinnar alltid.
• Pinnar och hjul roterar när rorkulten är inkopplad framåt. Ta tag i kopplingen på vänster sida, pinnar och hjul roterar och rorkulten rör sig framåt. Ta tag i kopplingen på höger sida, hjulen roterar men pinnarna roterar inte och rorkulten går bakåt.

Genom att släppa båda kopplingshandtagen till neutralläge stoppas hjulen och pinnar.

Varningar: Använd inte både vänster och höger kopplingshandtag samtidigt.

Var extremt försiktig när du arbetar i omvänt läge. Var extra försiktig för att undvika att halka eller falla, och håll händer och fötter fria från pinnar. - Var ytterst försiktig när

du arbetar på eller korsar grus

vägar, promenader eller vägar. Håll dig borta från dolda faror eller trafik.

VIKTIG

HÖGER OCH VÄNSTER

SIDOR PÅ DIN ROTO

TILLER ÄR BESTÄMDA

FRÅN

DRIFTSPOSITION

SOM DU MOTTERAR

RIKTNING FRAMÅT

RESA.

MOTOR LEVERAS FRÅN

FABRIK UTAN

OLJA. DU MÅSTE TILLSÄTTA

MOTOROLJA INNAN

START AV MOTORN.

• Efter att ha träffat ett främmande föremål, stoppa motorn, ta bort vajern från tändstiftspluggen, inspektera rorkulten noga för eventuella skador och reparera skadorna innan du startar om och manövrerar rorkulten. - Om

växtlighet fastnar på pinnarna, höj styret för att höja pinnarna och kör

rorkulten baklänges. Om detta inte rensar bort igensatt vegetation från pinnarna, STOPP

MOTORN OCH KOPPLA FRÅN TÄNDSTIFTSKABELN innan du tar bort den

Motorljuddämparen blir varm när den används. Rör inte vid den med bar hud eller så kan allvarlig brännskada

uppstå. - Om enheten skulle börja vibrera onormalt, stoppa motorn och kontrollera

omedelbart orsaken. Vibrationer är i allmänhet en varning för problem. - Kör inte

motorn inomhus; avgaser är dödliga. · Överbelasta inte maskinens

kapacitet genom att försöka arbeta för djupt i en fast

hastighet.

• Kör aldrig maskinen i höga transporthastigheter på halt underlag. Titta bakom och var försiktig när du backar.
• Tillåt aldrig åskådare i närheten av enheten.

Använd endast tillbehör som godkänts av rorkultens tillverkare. Manövrera aldrig rorkulten utan god sikt eller ljus. Var försiktig när du bearbetar i hård mark.

Pinnarna kan fastna i marken och

föra rorkulten bakåt. Om detta inträffar, släpp styret och gör det inte

spärra maskinen.

• Vidta alla möjliga försiktighetsåtgärder när du lämnar maskinen utan uppsikt. Koppla ur

alla kontrollspakar, stoppa motorn, vänta tills alla rörliga delar har stannat och gör

vissa skydd och sköldar finns på plats. När du

av någon anledning lämnar arbetsplatsen: - stäng av motorn. -

• Håll maskinen, tillbehör och utrustning i säkert arbetsskick. - Kontrollera brytbultar,

motormonteringsbultar och andra bultar med jämna mellanrum

för korrekt åtdragning för att vara säker på att utrustningen är i säkert skick. För att förhindra

oavsiktlig start, koppla alltid bort och säkra tändstiftskabeln

från tändstiftet innan du utför underhåll av rorkulten. Kör aldrig motorn

inomhus. Avgaser är dödliga. Låt alltid ljuddämparen svalna innan du

fyller på bränsletanken. Förvara aldrig utrustning med bensin i

tanken inne i en stängd byggnad där

ångor kan nå en öppen låga eller gnista. Låt motorn svalna innan den förvaras

i vilken byggnad som helst.

Denna jordfräs har designats och tillverkats för att ge dig

säkerhet och tillförlitlighet du kan förvänta dig av en branschledare inom utomhuskraft

utrustningstillverkning.

Även om du läser den här bruksanvisningen och säkerhetsinstruktionerna den innehåller

får du nödvändiga grundläggande kunskaper för att använda denna utrustning säkert och

Vi har faktiskt placerat flera säkerhetsetiketter på rorkulten för att påminna dig om detta

viktiga information när du använder enheten.

Dessa viktiga säkerhetsetiketter illustreras nedan och visas här för att hjälpa dig att bekanta dig med platsen och innehållet i säkerhetsmeddelandena som du kommer att se när du utför normal jordbearbetning. Vänligen granska dessa etiketter nu. Om du har några frågor angående deras innebörd eller hur man följer dessa instruktioner, läs om hela säkerhetsinstruktionstexten på föregående sidor eller kontakta din lokala återförsäljare.

Om säkerhetsetiketterna blir oläsliga på grund av att de är slitna, bleka eller på annat sätt skadade under användningen av din rorkult, använd informationen om delnummer för att beställa en ersättningsetikett från din lokala auktoriserade återförsäljare.

Säkerhetsetiketterna är lätta att applicera och kommer att fungera som en ständig visuell påminnelse till dig och andra som kan använda utrustningen. Följ säkerhetsinstruktionerna som krävs för säker och effektiv drift av din jordfräs.

VARNING

UNDVIK ALLVARLIG SKADA

Jordfräsen levereras färdigmonterad förutom några få delar. Följande instruktioner hjälper dig att montera och justera rorkultens djupregulator, vajerspänning och styrhöjd. Du behöver två 9/16" skiftnycklar för att slutföra monteringen.

VIKTIGT

HÖGER OCH VÄNSTER SIDA AV DIN JORDFRÄS BESTÄMS FRÅN FÖRARPOSITIONEN NÄR DU VETTER MOT FÄRDRIKTNINGEN.

MOTORN LEVERERAS FRÅN FABRIKEN UTAN OLJA. DU MÅSTE FYLLA PÅ MOTOROLJA INNAN DU STARTER MOTORN.

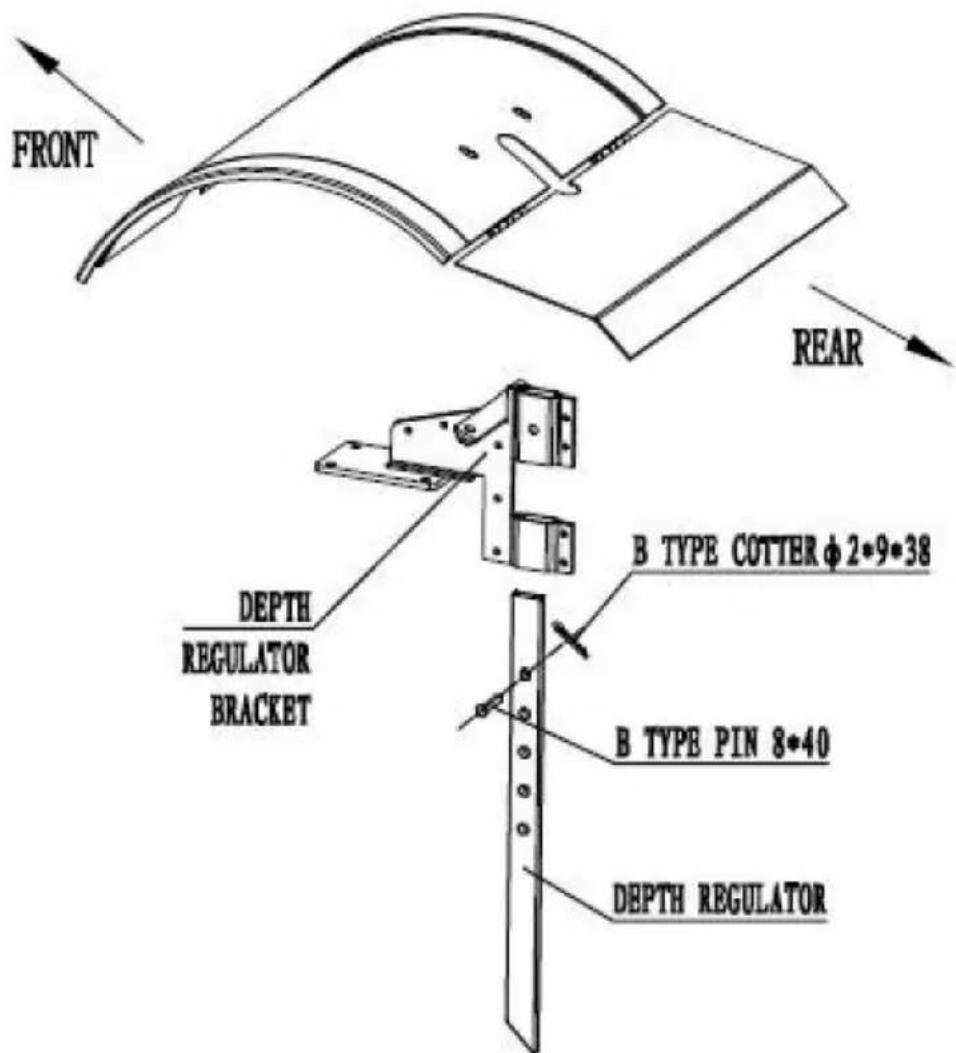

STEG 1 Installera djupregulatorn 1. Installera

djupregulatorn i toppen av djupregulatorns fäste med handtaget bakat.

1. Sätt in djupregulatorns stift genom djupregulatorns fäste och det översta hålet på djupregulatorns pinnar ska klara marken.

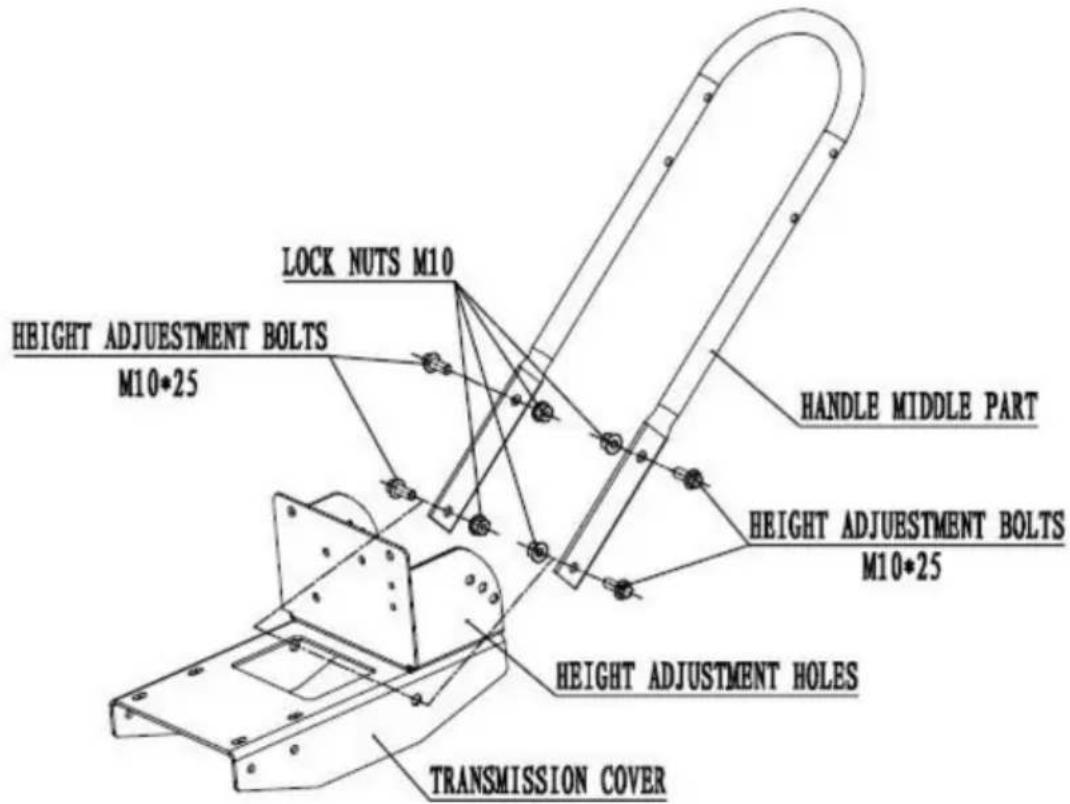

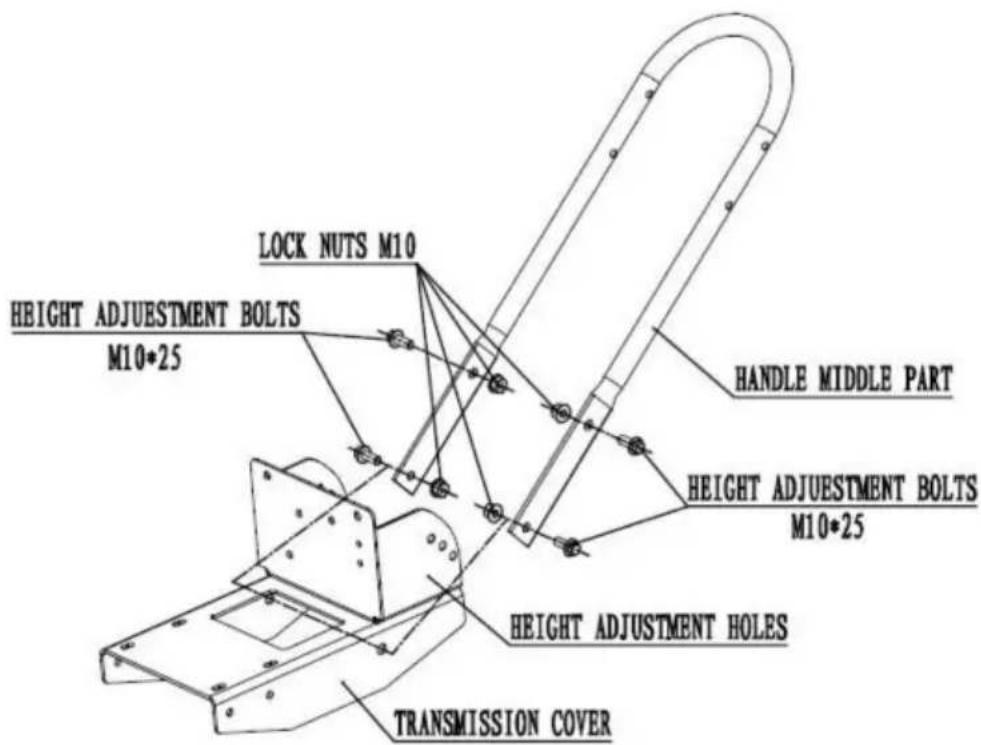

STEG 2 Fäst främre armstödsstammar på rorkulten

1. Ex-armstödet ska sitta på utsidan av transmissionskåpan och rikta in det nedre hålet.
2. Sätt i en 3/8"-16x1" bult för varje sida i de nedre hålen.
3. Starta 3/8"-16 muttrar på varje bult.
4. Sätt i en 3/8"-16x1" bult för varje sida i de övre hålen vid önskad styreshöjd.
5. Dra åt alla muttrar.

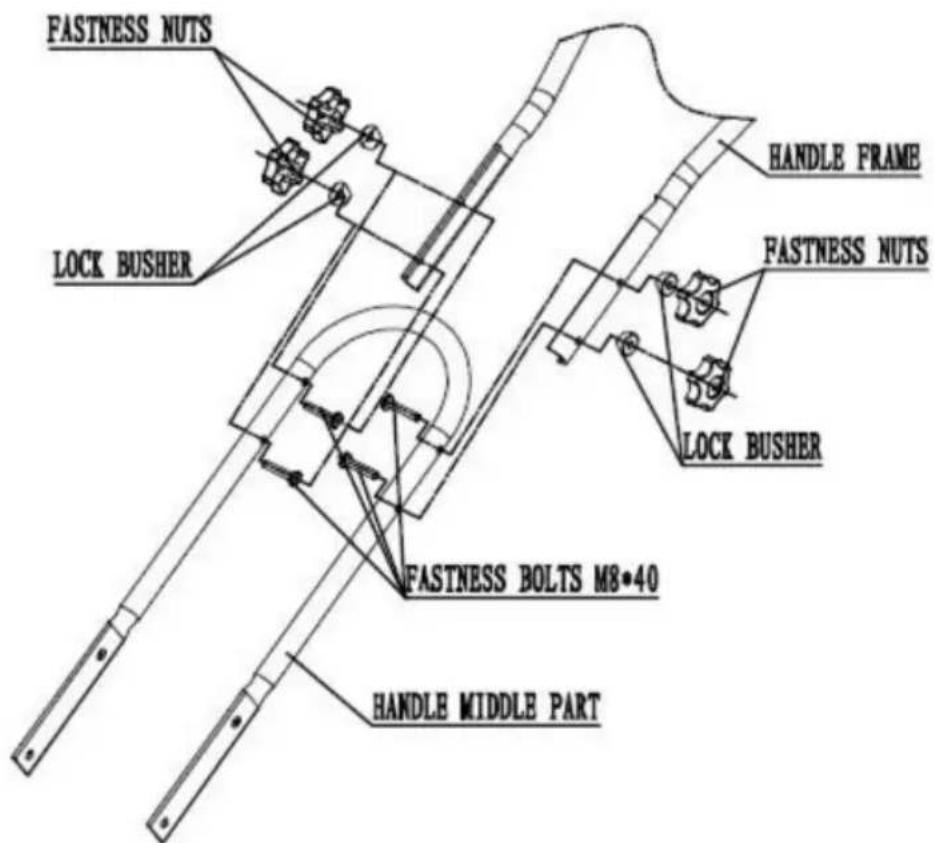

STEG 3: Fäst styret på rorkulten

1. Sätt i fyra fästbultar på varje sida i varje hål.
2. Starta fästmuttrar på varje bult.
3. Dra åt alla muttrar.

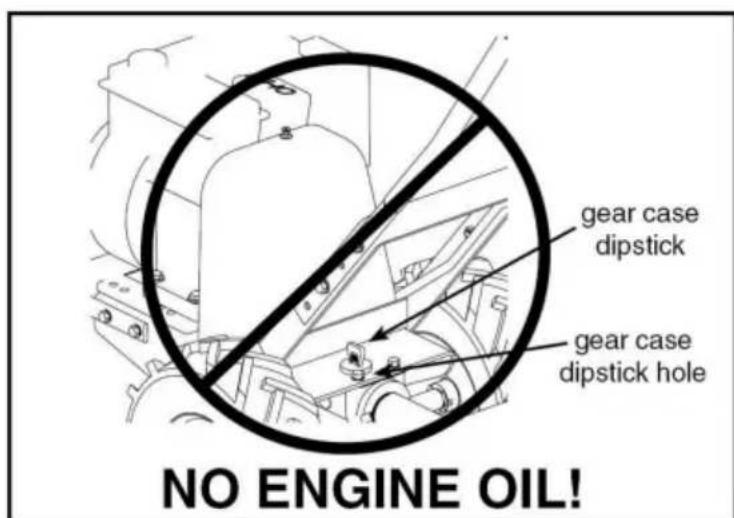

STEG 4: Fyll motorns vevhus. VIKTIGT

Motorn skickas från fabrik utan olja. Motoroljan måste fyllas på innan motorn startas.

1. Fyll på olja enligt motorns manual. Överfyll inte. Använd rena tvättmedelsoljor av hög kvalitet. Blanda inte olja med bensin. Oljenivån måste vara full. Kontrollera oljenivån genom att ta bort oljepåfyllningspluggen.
2. Kontrollera alltid oljenivån innan motorn startas. Se motorhandboken för kapacitet och typ av olja som ska användas.

DRIFT

INSPEKTION FÖRE START

1. Se till att alla skyddsanordningar är på plats och alla muttrar och bultar är säkra.
2. Kontrollera oljenivån i motorns vevhus. Se din motormanual för procedur och specifikationer.
3. Kontrollera att luftrenaren är ren. Se din motormanual för procedur.
4. Kontrollera bränsletillförseln. Fyll bränsletanken inte närmare än 1 tum från toppen av tanken för att lämna utrymme för expansion. Se din motormanual för bränslerekommendationer.
5. Se till att tändstiftskabeln är ansluten och tändstiftet är ordentligt åtdraget.
6. Kontrollera hjulens och hjulens låsmuttrar.
7. Kontrollera djupregleringsspakens läge.
8. Undersök under och runt motorn för tecken på olje- eller bränsleläckor.
9. Inspektera bränsleslangarna för täthet och bränsleläckage.
10. Leta efter tecken på motorskador.
11. Ta bort alltför mycket skräp från ljuddämparens område och rekylstartaren.

VARNING

De kontroller som krävs för att starta och köra jordfräsen finns på motorn och är märkta med "choke" och "Throttle".

En mer detaljerad beskrivning av motordrift och alla relaterade försiktighetsåtgärder och procedurer finns i motormanualen som medföljer varje jordfräs.

KALLSTART

1	0.6L 0.6L Fyll på motorolja (ŷ0,6L)
2	WORM GEAR LUBRICATING OIL 0.7L Fyll på drivaxelolja (ŷ0,7L)
3	DO NOT OVER FILL FUEL TANK Bensinpäfylling (ŷ3,6L)

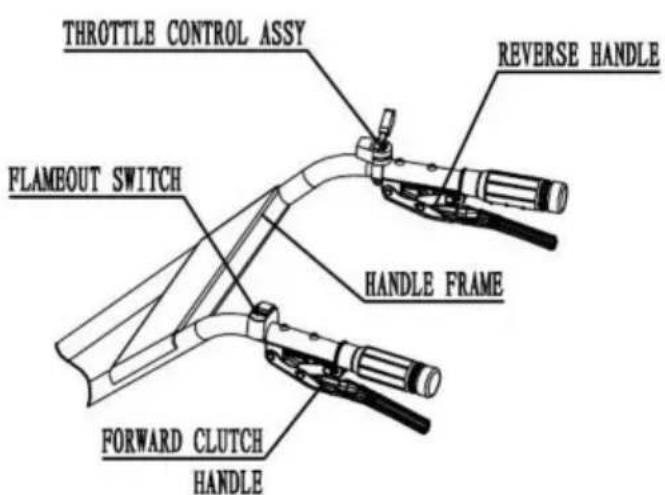

4	Vrid stoppknappen "ON" på ∀nster handtag.
5	OFF→ON OFF→ON Vrid upp gasen reglerventil.
6		Öppna gasreglaget.
7		Ställ spjället i stängt犹豫.
8		Dra i repetition für att starta motorn.
9		Stäng spjället.
10		Tryck Först på den gula skyddsomkopplaren och tryck sedan på den roc för att starta forwarden kugghjul (hjulet går framåt; verktygshuvudet börjar rotera).

11

Starta backväxeln

huvudet sluta rotera).

OMSTARTA EN VARM MOTOR

Att starta om en motor som redan är varm från tidigare körning fungerar normalt utan att använda choken.

1. Flytta gasreglaget till "start"-läget.
2. Dra snabbt ut startlinan tills motorn startar. Låt linan gå tillbaka normalt. Upprepa tills motorn startar.
3. Justera gashastigheten till "hög" för bästa jordbearbetningseffekt. TOMGANGSHASTIGHET

Använd "lågt" läge på gasreglaget för att minska belastningen på motorn när jordbearbetning inte utförs. Sänker motorns

hastighet till "tomgång" hjälper till att förlänga motorns livslängd, samt spara bränsle och minska utrustningens ljudnivå.

DRIFTSHASTIGHET

För normal jordbearbetning, ställ gasreglaget på "snabb".

STÄNGER AV

För att stoppa motorn när som helst, vrid motorns ON/OFF-omkopplare till avstängt läge. För att stoppa hjul och pinnar när som helst, släpp drivningens säkerhetsreglage till neutralläge.

TILLING

1. Justera djupregleringsspaken till önskat bearbetningsdjup.

VARNING

OBS: Lyft upp djupregulatorspaken ett hål i taget och testa rorkultens funktion efter varje höjning. Det kan leda till att djupregleringsspaken höjs för högt och förlorar kontroll över rorkulten!

1. Flytta gasreglaget till snabbt.
2. Placera rorkulten framåt genom att trycka ned körsäkerhetsspakarna.

Spak (FRAMÅT) – detta kopplar in hjulen och pinnarna.

OBS: Du kan sakta ner rorkultens framåtrörelse när som helst genom att sätta lätt tryck nedåt på styret. Du kan stoppa rorkulten genom att släppa körsäkerhetsspakarna till neutralläget.

KONTROLLPAKAR FÖR KÖRSÄKERHET

FRAMÅTSPAK

Kopplar in hjul och pinnar framåt.

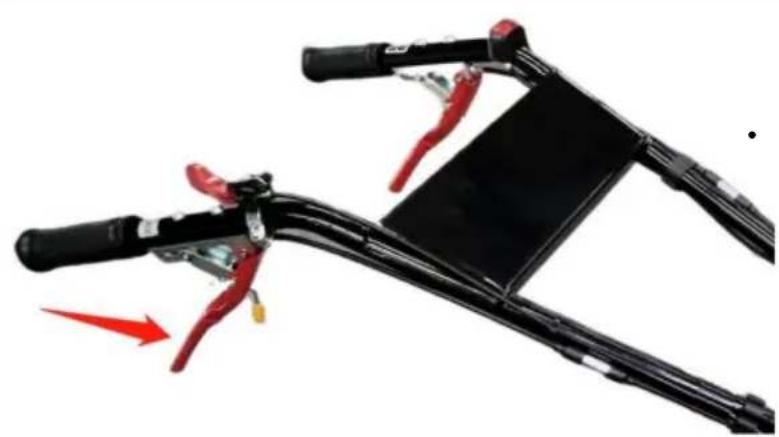

Tryck ner körsäkerhetsspaken

(FRAMÅT) mot

styret kopplar in hjulen och

pinnarna. Genom att släppa spaken stoppas hjul och pinnar och rorkulten stannar.

VARNING

ANVÄND INTE BÅDE "FRAMÅT"- OCH "BAKÅT"-KÖRSÄKERHETSSPAKARNA SAMTIDIGT.

DENNA INFORMATION TILLHANDAHÅLLS ENDAST FÖR ATT INTRODUCERA KONTROLLERNA. START INTE MOTORN NU. START- OCH DRIFTINSTRUKTIONER FINNS PÅ SIDAN ??. LÄS DETTA AVSNITT SAMT ALLA DRIFT- OCH SÄKERHETSINSTRUKTIONER INNAN DU STARTER DIN JORDFRÄS.

• AV SÄKERHETSSKÄL KAN INTE KÖRSAKERHETSSPAKARNA LÅSAS I FRAMÅT- ELLER BACKLÄGE.
• AV SÄKERHETSSKÄL KAN INTE BACKSAKERHETSSPAKEN LÅSAS I BACKLÄGE. FÖR ATT STOPPA HJULEN OCH PINNARNA NÄR SOM HELST, SLÄPP KÖRSAKERHETSSPAKARNA ELLER SLÄPP BACKHANDTAGET. ANVÄND INTE BÅDE BACK- OCH FRAMÅTKÖRSAKERHETSSPAKARNA SAMTIDIGT.

BACKSPAK

KOPPLAR IN HJULEN I BACKLÄGE.

DRAG KÖRSAKERHETSSPAKEN (BACK) MOT STYRET FÖR ATT BACKA

RORKULTEN, OCH PINNARNA RÖR SIG INTE.

ATT SLÄPPA SPAKEN STOPPAR HJULEN.

JUSTERINGAR

VARNING

MOTORN SKA VARA AVSTÄNGD INNAN DU JUSTERAR NÅGON KONTROLL.

PLACERA HJULEN I ARBETSLÄGE.

1. TA BORT LÅSSPLINTEN. RIKTA IN HÅLET I AXELN MED HÅLET I HJULNAVET.
2. FÖR IN LÅSSPLINTEN GENOM HÅLEN, VIK IHOP LÅSSPLINTRINGEN FÖR ATT FÄSTA STIFTET PÅ AXELN.
3. LÅS IHOP HJUL OCH AXEL ORDENTLIGT INNAN BEARBETNING.
4. Upprepa för andra hjulet. • Ställ

in djupregleringsspaken med spärrstiftet i ett av de högre hålen. Detta

kommer att möjliggöra ytlig odling som är nödvändig för att vända ogräs, och bryta upp och lufta jorden.

UNDERHÅLL OCH FÖRVARING

UNDERHÅLL

Att hålla rorkulten i toppskick kommer att förlänga rorkultens livslängd och hjälpa den att få optimal prestanda när du vill bearbeta din trädgård.

För att hjälpa dig att ta hand om rototillern på rätt sätt innehåller följande sidor en

underhållsschema, rutinmässiga inspektionsprocedurer och enkelt underhåll

procedurer med hjälp av grundläggande handverktyg. Andra serviceuppgifter som är svårare, eller

kräver specialverktyg, hanteras bäst av proffs och är normalt

utförs av en kvalificerad mekaniker.

Följ god butikspraxis.

Håll serviceområdet rent och torrt.

Se till att eluttag och verktyg är ordentligt jordade.

Använd tillräckligt med ljus för det aktuella

jobbet. • Se till att motorn är avstängd innan du påbörjar underhåll eller reparationer. Detta kommer att eliminera flera potentiella faror:

Kolmonoxidförgiftning från motoravgaser.

Se till att det finns tillräcklig ventilation när du använder motorn.

Kör aldrig motorn i en stängd byggnad.

Brännskador från varma delar.

Låt motorn och avgassystemet svalna innan du vidrör dem.

Skada från rörliga delar.

Kör inte motorn om du inte uppmanas att göra det. · Läs

instruktionerna innan du börjar, och se till att du har verktygen och

färdigheter som

krävs. För att minska risken för brand eller explosion, var försiktig när du arbetar i närheten av bensin.

Använd endast ett icke brännbart lösningsmedel, inte bensin, för att rengöra delar. Håll

cigaretter, gnistor och lågor borta från alla bränslerelaterade

delar. Använd alltid personliga skyddsanordningar som ögon-, hand- och hörselskydd när du utför service eller underhåll. - Kontrollera

skydd när du utför service eller underhåll. - Kontrollera

rorkultspinnar ofta. De ska vara fria från hack och sprickor och

säkert fästas på plats. Dra

regelbundet åt alla bultar, muttrar, skruvar och kontrollera att alla stift är korrekt

installerade för att säkerställa att enheten är säker att

använda. När du slutför underhåll eller service, se till att alla säkerhetsskydd och

enheter är

OBS: Ha alltid båda hjullåsstiften in eller ut. Kör inte rorkulten med endast ett hjul låst.

För att placera hjulen i frihjulsläge.

1. Ta bort låsstiften. Skjut hjulet inåt mot maskinen.
2. Sätt endast in tappen i axeln.
3. Hjulet ska rotera fritt på axeln.

HÖJDJUSTERING AV STYRET

Justera styrets höjd.

Den idealiska höjden på styret varierar med förarens höjd och djupet på

jordbearbetning. För att justera styrets höjd:

1. Skruva loss muttrarna och ta bort de övre och nedre bultarna på varje sida.
2. Rikta in styret mot önskade hål på det nedre styrets fäste.
3. Montera bultar och muttrar. Dra åt igen.

DJUPREGULERINGSSPAK

djupregleringsspak. Så här justerar du bearbetningsdjupet

1. Ta bort spärrstiftet.
2. Höj djupregleringsspaken till läge på valt bearbetningsdjup.
3. Rikta in hålet i djupregleringsspaken med

hål i djupregulatorfästet och byt ut

spärrstift.

Djupregleringsspak ner = Grundare bearbetning.

Placera spärrstiftet i det översta hålet på djupregleringsspaken för grundaste

jordbearbetning.

Placera spärrstiftet i det nedre hålet på djupregleringsspaken för djupast

jordbearbetning.

VARNING

JUSTERA INTE BEARBETNINGSDJUPET OM INTE KÖRSAKERHETSSPEDARNA ÄR I NEUTRALT LÄGE.

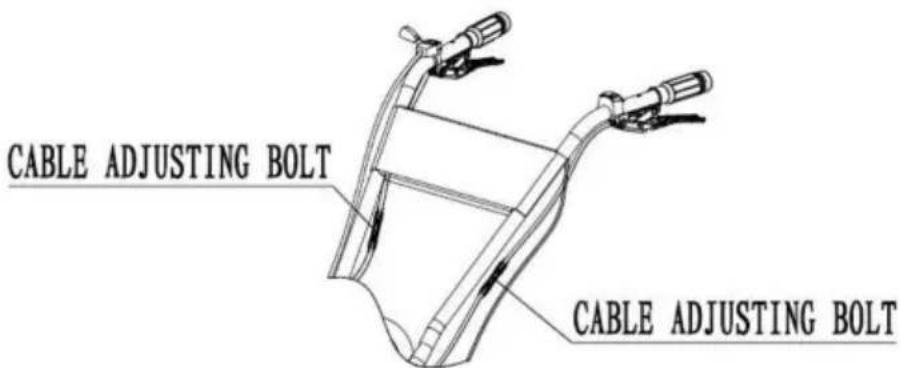

Korrekt remspänning är avgörande för god prestanda. Efter 1/2 timmes drift kan alla kablar behöva justeras på grund av initial sträckning. Kontrollera därefter spänningen efter varannan drifttimme.

För att öka remspänningen:

1. Lossa den övre låsmuttern. Vrid upp mutterkabeln i steg om 1/8".
2. Dra åt den nedre kontramuttern.
3. Kontrollera justeringen.

Denna procedur kan upprepas tills rörets justeringsbultar är helt justerade.

Om ingen mer justering kan göras kan remmen behöva bytas ut.

BERÄTTNINGSTIPS

Nyckeln till framgångsrik jordbearbetning är att börja med ett grunt snitt på första passet, och sedan arbeta en tum eller två djupare för varje på varandra följande pass.

Jordbruksdjupet varierar med markens villkor.

• När man börjar arbeta in obruten mark eller i extremt hård jord, ställ in spärrstiftet i dragens högsta hålinsats (följ instruktionerna under Tilling

VARNING

DET MÅSTE IAKTTAS STOR FÖRSIKTIGHET VID VAL AV BEARBETNINGSDJUP. OM DU FÖRSÖKER BEARBETA FÖR DJUPT FÖR JORDFÖRHÅLLANDENA, DET VILL SÄGA MED DRAGSTAKEN I ETT FÖR HÖGT LÄGE, KAN KONTROLLFÖRLUST UPPSTÅ.

avsnitt). Detta kommer att möjliggöra ytlig jordbearbetning.

Med dragstaken i denna position, gör flera lätta pass över området som ska vara

bearbetat.

Återställ för djupare djup med successiva pass. - Om jordfräsen

hoppar eller sladdar okontrollerat, sänk dragstaken genom att placera spärren

stift i ett högre hål. Detta kommer att möjliggöra grundare jordbearbetning. Håll stadigt i styret för att kontrollera plötsliga störningar.

• Om ogräs, högt gräs, vinrankor eller andra material täpper till eller fastnar i pinnarna, vänd jordfräsen för att varva ner vegetationen.

Släpp omedelbart körkontrollspakarna om pinnarna fastnar eller du träffar en främmande person eller ett föremål.

Med körreglagespakarna i neutralläge, tryck gasreglaget till stoppläget för att stoppa motorn. Lossa tändstiftskabeln. När pinnarna har stannat, ta bort de främmande föremålen och kontrollera för skador.

ODLINGSTIPS

Om du planerar att använda din jordfräs för bearbetning:

• Plantera rader på 20" - 22" centrerar för att underlätta vändningen.

Installerad innan rototillern används.

Om reservdelar är nödvändiga för periodiskt underhåll och service, använd endast originalreservdelar eller motsvarande för reparation och

byte för att återställa din utrustning till originalspecifikationerna. · Tillverkaren och/eller distributören ansvarar inte för skador eller

skador orsakade av användning av ej godkända delar och/eller tillbehör. · En första hjälpen-låda ska förvaras lättillgänglig när underhåll utförs på utrustningen.

UNDERHÅLLSSCHEMA

Din rototiller har designats och producerats av branschens ledande tillverkare av utomhuskraftutrustning för att ge dig år av pålitlig drift.

Att hålla din rorkult i toppskick kommer att förlänga dess livslängd och hjälpa dig att få optimal prestanda.

Vänligen läs detta normala vårdschema och notera de rekommenderade skötselintervallerna för att förlänga enhetens livslängd.

Underhäll Drift		Varje Använda	Första Mänad aller 20 timmar	Varje 3 mankinder eller 50 timmar	Varje 6 mankinder eller 100 timmar	Varje är eller 300 Timmar
Drivrem Spanning	Kontrollera	y
	Äandra	y
Motorola	Kontrollera nivå	y	y		y
	Äandra
Luftfilter	Kontrollera	y
	Rena			y (1)	y (1)
	Ersätta					y
Rorkult Överföring Fett	Kontrollera	y
	Ersätta			y
Trätta Tryck	Kontrollera	y
Pinnskaft	Rena	y
Hjulaxel Axel	Smörja			y

1) Service oftare vid användning i dammiga områden.

SERVICE AV ROTOTILLERN

Följande information kommer att hjälpa dig göra nödvändiga kontroller och utföra de procedurer som krävs för att följa normala vårdrekommendationer gjorda för din rototillerenhet.

Om du föredrar, kan din lokala auktoriserade återförsäljare göra dessa kontroller och utföra de nödvändiga procedurerna åt dig.

ÄNDRA FRAMÅT/BAK BÄLTE

VARNING

För att förhindra oavsiktlig start:

1. Stäng av motorn. Motorn måste vara kall.
2. Ta bort tändstiftskabeln och fäst den från tändstiftet.
3. Ta bort bältesskyddet.

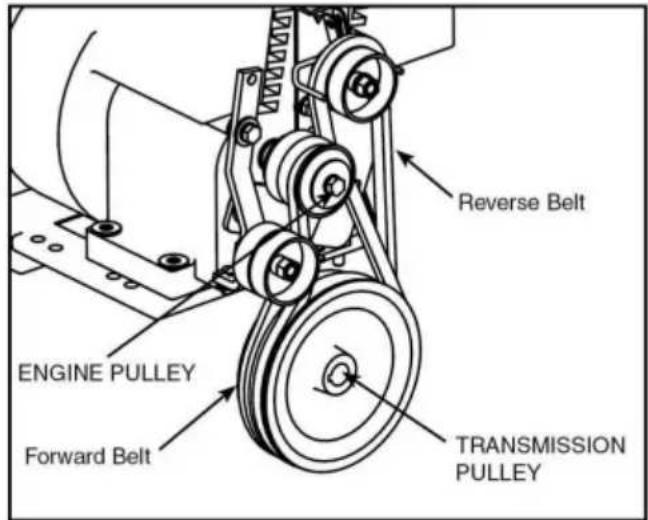

4. Ta bort det främre remmen från den främre motorns remskiva: - Dra försiktigt i motorns rekyllina för att rotera remskivan.
5. Med remskivan vridande, tvinga ut den främre remmen ur V-spåret. - Skjut remmen

loss från motorns remskiva. - Dra det främre bältet ned och ut ur

sätt.

• Ta bort backremmen från backen

motorremskiva: -

Dra försiktigt i motorns rekyllina för att rotera remskivan. -

Med remskivan vridande, tvinga backremmen ur kilspåret. - Skjut

remmen fri från motorns remskivor och omvända remstyrningar.

FÖRSIKTIGHET

KÖR INTE JORDFRÄSEN INNAN DU HAR LÄST MOTORMANUALEN SOM MEDFÖLJER I DELPAKETET.

VARNING

• Dra ned remmen och bort från transmissionens remskiva.
• Installera en ny backrem:
• Trä upp bältet nerifrån. - Placera

remmen runt transmissionens remskiva

rafla. -

placera bältet under omvända bältesstyrningar.

• Dra försiktigt i motorns rekylrep medan du tvingar remmen över kanten på motorremskivan

in i V-spåret. · Installera

nytt främre bälte:

• placera den främre remmen i växellådsremskivans spår. - Dra

försiktigt i motorns rekylrepa för att rotera remskivan samtidigt som du tvingar fram remmen in i V-spåret.

1. Byt bältesskydd.
2. Fäst tändstiftskabeln.

MOTORUNDERHÄLL

Se motormanualen som ingår i ditt reservdelspaket för information om motorunderhåll. Din motormanual innehåller detaljerad information och ett underhållsschema för att utföra följande uppgifter:

1. Kontrollera oljenivån före varje användning eller efter var 8:e drifttimme.
2. Byt olja efter de första 5-8 timmarnas drift. Byt olja medan motorn är varm.

Fyll på med ny olja av rekommenderad kvalitet.

1. Kontrollera tändstiftet årligen eller var 100:e drifttimme.
2. Service på luftrenare.
3. Håll motor och delar rena.
4. Kontrollera ofta motor och utrustning för lösa muttrar och bultar, behåll dessa föremål åtdragna.

KONTROLLERA ELLER FYLL MOTORNS VEVHUS

1. Fyll på olja enligt motorns manual. Överfyll inte. Använd en ren, högkvalitativ tvättmedelsolja. Blanda inte olja med bensin.

Oljenivån måste vara full. Kontrollera oljenivån genom att ta bort oljepåfyllningspluggen. Oljenivån ska vara upp till botten av påfyllningspluggens öppning.

1. Kontrollera alltid oljenivån innan motorn startas. Se motorns manual för kapacitet och

typ av olja att använda.

VIKTIGT

MOTORN LEVERERAS FRÅN FABRIKEN UTAN OLJA. DU MÅSTE FYLLA PÅ MOTOROLJA INNAN MOTORN STARTAS.

KONTROLLERA FRÄMRE VÄXELLÅRANS FETT

Kontrollera fettnivån årligen. För att kontrollera fettnivån:

1. Flytta rorkulten till plan mark.
2. Ta bort den placerade oljestickan mellan styrets fästen på

motorfästet. Om fettnivån inte kunde röra vid oljestickan, fyll i fettet.

1. Byt ut oljestickan i påfyllningshålet.
2. Observera att framhjulstransmissionen och bakre pinntransmission är en vanlig

17-reservoar. När du lägger till på framsidan

VIKTIGT

TILLERTRANSMISSIONEN LEVERERAS FRÅN FABRIKEN MED RÄTT MÄNGD FLYTANDE FETT.

NÄR DU BYTER FETT RYMMER TILLERTRANSMISSIONEN 18-22 OUNCES. ÖVERFYLL INTE.

Efter att du har bytt fett i växellådan måste du vänta en kort tid innan fettet rinner bakåt

och utjämnar både fram och bak. Oljestickan kommer att läsa korrekt på plan mark för båda växlarna.

Rekommenderat däcktryck är 20 PSI. Om däcken inte har samma tryck kommer rorkulten att dra åt sidan.

SMÖRJNING

Korrekt smörjning av rörliga mekaniska delar är avgörande för korrekt skötsel och underhåll.

Olja in de rörliga delarna som visas med 10 timmars intervall med en 30 vikt olja.

1. Stäng av motorn. Motorn måste vara kall.
2. Ta bort tändstiftskabeln och fäst den från tändstiftet.
3. Tippa rorkulten framåt. Blockera rorkulten i läge så att den vilar på motorn och pinnarna är exponerade.
4. Ta bort all vegetation, snöre, tråd och annat material som kan ha ackumulerats på axeln mellan den inre uppsättningen av pinnar och tätningen på transmissionshuset.
5. Tippa tillbaka rorkulten till ett plant läge.
6. Byt ut tändstiftskabeln.

LAGRING FÖRBEREDELSE FÖR LAGRING

Följ stegen nedan för att förbereda din rorkult för förvaring. Läs din motormanual för detaljerade instruktioner om hur du förbereder motorn för förvaring.

1. Skydda hjul och axlar från rost:
2. Ta bort låssprinten och skjut av hjulet från navet.
3. Smörj axlarna lätt med axelfett.
4. Skjut tillbaka hjulet på navet och sätt i låsstiftet.

VARNING

FÖRVARA INTE RORKULTEN I ETT OVENTILERAT UTRYMME DÄR BRÄNSLEÅNGOR KAN NÅ LÅGA, GNISTOR, TÄNDLÅGOR ELLER ETT TÄNT FÖREMÅL. TÖM BRÄNSLET UTOMHUS, BORTA FRÅN ANTÄNDNINGSKÄLLOR. ANVÄND ENDAST GODKÄNDA BRÄNSLEBEHÅLLARE.

1. Töm bränslesystemet enligt motortillverkarens instruktioner eller tillsätt bränslestabilisator för att förhindra att bränsle bryts ner under längre förvaringsperioder.
2. Tappa ur oljan ur motorn medan motorn fortfarande är varm. Fyll på med färsk olja av rekommenderad kvalitet. 4. Rengör utvändiga ytor, motor och kylfläkt.
3. Ta bort tändstiftet, häll i en uns SAE 30-olja i tändstiftshålet.
4. Plugga hålet och dra långsamt i startsnöret för att fördela oljan jämnt i cylinderhuvudområdet.
5. Sätt tillbaka tändstiftet.
6. Transportera enheten till lämplig förvaringsplats. Om du har valt att använda ett bränslestabilisator och inte har tömt bränslesystemet, följ alla säkerhetsinstruktioner och förvaringsföreskrifter i denna handbok för att förhindra risken för brand från antändning av bensinångor. Kom ihåg att bensinångor kan resa till avlägsna källor för antändning och antändas, vilket medför risk för explosion och brand.
7. Om det finns någon möjlighet till obehörig användning eller manipulering, ta bort tändstiftskontakten och förvara den på en säker plats innan rototillerenheten förvaras. Se till att koppla i tändstiftshålet för att förhindra att främmande material kommer in.

FELSÖKNING OCH REPARATION

FELSÖKNINGSGUIDE

Även om normal skötsel och rutinunderhåll förlänger livslängden på din rototiller, kan långvarig eller konstant användning så småningom kräva att service utförs för att låta den fortsätta att fungera korrekt. Felsökningsguiden nedan listar vanligaste problemen, orsakerna och åtgärderna.

PROBLEM	ÄTGÄRD/ÄTGÄRD
Motorn kan inte starta	· Fyll på gas tillbensintanken. · Anslut tändstiftskabeln till tändstiftet· Gasreglaget@måste vara placerat vid choken i enkallstart
Motorn:går ojämnt, mat underdrift	· Rengör erller byt ut luftrenaren
Motornär svår att starta	· Töm ut gamm brändsle och byt ut det mot nytt. Användagasstabilisator i slutet av sāsogengeTSe till att tändstiftskabeln sitter ordentligtfäst på tändstiftetKörsäkerhetsspakar@måste varasläpp's till neutralläge für att startamotor
Motorn saknar eller saknar kraft	· Lyft upp pinnarna För ytlig bearbetningsänka djupregleringsspaken· Ta bort ochrengör brändsletanken· Rengör erller byt ut luftrenaren
	·Felaktig fängarjustering, ta till att auktoriserat motorservicecenter · Byt tändstift och justera gabet · Töm och fyll på bensintank och fängasare · Se motors manual für att kontrollera
Motorn kan inte stanna;när gasreglaget stär i stopp	och justera gasspjällskopplingen ·
Tiller rör sig framål't under start	Körssakerhetskontrollspakarna måste släppas till neutralläge für att starta motor · Lås hjulen i
Rorkult ar svårt att kontrollera vid jordbearbetning (maskinen hoppar eller lutar framål)	bearbetningslåge · Höj pinnarna for grundare bearbetning genom att sänka framål) djupregleringsspaken · Lås hjulen i
Pinnarna snurrar men hjulen snurrar inte	bearbetningslåge · Internt transmissionsfel, se din -handlare
Pinnar vramer, hjulen snurrar, rorskuten gört det inte röra sig	· Sänk pinnarna for djupare bearbetning genom att höja djupregleringsspaken. · Justera
Bälten gnisslar i neutral och/eller motsatt	remstyrningen framål: - stång av motorn och låt ljuddãmparen svalna - koppla loss tändstiftskabeln och fäst den frän tändstiftet - ta bort remskyddet - drañed körssakerhetsspakarna - manuellb öj framål bältesstyrningen sä där År 1/16 tum aller mindre spel mellan bälitet styrning och rem - byt ut remskydd och tändstiftsvajer
Bälten gnisslar i framåtdrift	· Justera flikarna på den omvända remstyrningen - stång av motorn och låt ljuddãmparen svalna - koppla loss tändstiftskabeln och fäst fremtändstiftet - släpp körssakerhetsspakarna till neutralläge
	- ta bort bälteskyddet - justera flikarna på den omvända bältesstymningen: medan körssakerhetskontrollspakar ar frigörs, böj metallflikar på det omvända bältet guide till 1/64 tum aller minre avständ是从 omvänd bälte - byt ut remskydd och tändkabel
Överdriven värme byggs upp i transmissions-/pinnarea under bearbetning	· Ta bort vegetation genom att följa instruktioner i ren Pinnaxelaxel av Normalvårdsvidelning. FÖLJ ALLA SÄKERHETSINSTRUKTIONER · Kontrolera transmissionen

TEKNISKT DIAGRAM

Tilling Omfattning	500 mm
Jordbruksdjup	175~350mm
Växling	0, 1, -1
Motortyp	OHV 4-takt
Startar systemet	Rekyl
Förflytting	212cc
Max utgang	7,0 hk/3600 rpm
Motorhastighet	3600 rpm
Bränslevolym	3,6 L
Oljevolym	0,6 L
Bränsletyp	Blyfri bensin

FÖRKLARING OM ÖVERENSSTÄMMELSE

Teknisk support och e-garanticertifikat www.vevor.com/support

VEVOR

TOUGH TOOLS, HALF PRICE

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

HOOFDBEWERKER

GEBRUIKERSHANDLEIDING
