Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

1. SÄKERHETSVARNINGAR

- Maskinen ska alltid användas i enlighet med dessa tillverkarens instruktioner bruksanvisningen. • Motorn ska stoppas

vid underhåll och

städverksamhet, vid verktygsbyte och när man är

transporteras på annat sätt än för egen kraft. • Vissa faror kan mötas

vid arbete i sluttningar; arbeta långsamt förbi

håller fast verktyget. Transportera inte verktyget i sluttningar. De

risker kan öka vid arbete på svår mark (stenig, hård, etc.).

Det finns en risk att träffa några föremål, glida, tappa kontrollen över

maskin som ger skador. Inspektera alltid arbetsområdet

innan du arbetar, och titta alltid på vad du gör. • Den justerbara delen

av skyddsanordningen ska anpassas till

verktygets arbetsdjup så att endast den del av arbetsverktyget som

nedskärningar i jorden förblir avtäckta. Detta gäller inte motor

hackor.

- Maskinen får endast användas av lämpligt utbildad personal. • Under drift av maskinen bör skyddsskor användas. • Starta alltid maskinen under normala förhållanden.

1) Träning

a) Läs instruktionerna noggrant. Var bekant med kontrollerna och

korrekt användning av utrustningen;

b) Tillåt aldrig barn eller personer som inte känner till dessa instruktioner

använda maskinen. Lokala bestämmelser kan begränsa åldern på

operatör;

c) Arbeta aldrig när människor, särskilt barn, eller husdjur är i närheten;

d) Tänk på att operatören eller användaren är ansvarig för olyckor

eller faror som uppstår för andra människor eller deras egendom.

2) Förberedelse

a) Bär alltid ordentliga skor när du arbetar

byxor. Använd inte utrustningen barfota eller bärbar

öppna sandaler;

b) Inspektera noggrant området där utrustningen ska användas och avlägsna alla föremål som kan kastas upp av maskinen; c) WARNING – Bensin är mycket brandfarligt: • Förvara bränsle i behållare speciellt

utformade för detta ändamål; • Tanka endast utomhus och rök inte medan du

tankar; • Fyll på bränsle innan du startar motorn. Ta aldrig av locket på

bränsletanken eller fyll på bensin när motorn är igång eller när motorn är varm; • Om

bensin spills, försök inte starta motorn utan flytta maskinen bort från spillområdet och undvik

att skapa någon antändningskälla tills bensinångorna har försvunnit; • Sätt tillbaka alla bränsletankar och behållarlock ordentligt; d) Byt ut defekta ljuddämpare; e)

Före användning, inspektera alltid visuellt att verktygen inte är utslitna

eller skadade. Byt ut slitna eller skadade element och bultar i set

för att bevara balansen.

3) Drift a) Kör

inte motorn i ett slutet utrymme där farliga kolmonoxidångor kan samlas; b) Arbeta endast i dagsljus eller i gott artificiellt ljus; c)

Var alltid säker på din fot i sluttningar; d) Gå, spring aldrig

med maskinen; e) För roterande maskiner med hjul,

arbeta tvärs över sluttningarna, aldrig upp och

ner; f) laktta extrem försiktighet vid byte av riktning i sluttningar; g) Arbeta inte i alltför branta

sluttningar; h) Var ytterst försiktig när du backar eller drar maskinen mot dig; i)

Ändra inte motorregulatorns inställningar eller

överhastighet motorn; j) Starta motorn försiktigt enligt tillverkarens instruktioner

och med fötterna

långt borta från verktyget/verktygen; k) Placera inte händer eller fötter nära eller under

roterande delar;

I) Plocka aldrig upp eller bär en maskin medan motorn är igång;

m) Stäng av motorn: •

Närhelst du lämnar maskinen; • Före

tankning;

n) Minska gasinställningen när motorn stängs av och, om

motorn är försedd med en avstängningsventil, stäng av bränslet vid avslutande av arbetet;

4) Underhåll och förvaring

a) Håll alla muttrar, bultar och skruvar åtdragna för att säkerställa att utrustningen är säkert arbetstillständ;
b) Förvara aldrig utrustningen med bensin i tanken inne i en byggnad där ångor kan nå en öppen låga eller gnista;
c) Låt motorn svalna innan den förvaras i någon inneslutning;
d) Behåll motor, ljuddämpare och bensin för att minska brandrisken lagringsutrymme fritt från vegetativt material och överflödigt fett;
e) Byt ut slitna eller skadade delar för säkerhets skull;
f) Om bränsletanken måste tömmas ska detta göras utomhus.

Risk för kastade föremål

Föremål som träffas av de roterande pinnarna kan kastas från rorkulten med stor kraft och kan orsaka allvarliga skador.

1. Innan du bearbetar, rensa bearbetningsområdet från pinnar, stora stenar, tråd, glas etc.
2. Bitar som kastas från slitna eller skadade pinnar kan orsaka allvarliga skada. Inspektera alltid pinnarna innan du använder rorkulten.

Risk för brand och brännskador

Bensin är extremt brandfarligt och bensinånga kan explodera.

Var extremt försiktig när du hanterar bensin. Håll bensin borta räckvidd för barn.

1. Fyll på bränsle i ett väl ventilerat utrymme med avstängd motor.

2. Låt motorn svalna innan du tankar. Bränsleånga eller utspillt bränsle kan antändas.

3. Motorn och avgassystemet blir mycket varma under drift och förblir varm efter stopp. Att röra vid dem kan orsaka brännskador eller vissa material bränner.

4. Undvik att vidröra en het motor eller avgassystem.
5. Låt motorn svalna innan du utför underhåll eller förvaring rorkulten inomhus.

Kolmonoxidförgiftningsrisk

Avgaser innehåller giftig kolmonoxid en färglös och luktfri gas. Andningsutsläpp kan orsaka förlust av medvetande och kan leda till döden.

1. Vid bearbetning i sluttningar, håll bränsletanken med mindre än hälften av oljan til minimera bränslespill.
2. När rorkulten går över sluttningen, ansträng dig jämnt medan gå upp och ner för sluttningen.
3. Var mycket försiktig när du ändrar rorkultens riktning i en sluttning.
4. Använd inte rorkulten i en lutning på mer än 10°.
5. Den maximala säkra lutningsvinkeln som visas är endast för referens och detaljerna bör bero på typen av verktyg. Innan du startar motorn, kontrollera att rorkulten inte är skadad och i gott skick.
   Var särskilt uppmärksam när du använder den för din eller andras säkerhet rorkulten upp eller nedför backen.

Symboler

Läs bruksanvisningen före användning

Varning: roterande arbetsverktyg

Delen är extremt het! Rör inte!

Använd skyddsutrustning: hjälm, hörsel och okulär d

Håll åskådare borta

Risk för projektioner

Använd skyddshandskar

Bär skyddsskor

Garanterar ljudnivå

Varm yta

Inga öppna lågor

Se till att maskinen är stabil när du lämnar den

Använd inte skärblad

Avsedd

användning Den här enheten ska endast användas som en elektrisk hacka för att lufta gräsmattor och gräsytor i privata trädgårdar och nöjesträdgårdar. Den är inte avsedd för användning i offentliga utrymmen, parker, idrottsplatser, jordbruk eller skogsbruk. Användning av denna enhet för något annat ändamål anses vara felaktig och ogodkänd. Tillverkaren ansvarar inte för någon skada eller personskada som uppstår till följd av sådan användning. Användaren är fullt ansvarig för alla relaterade risker.

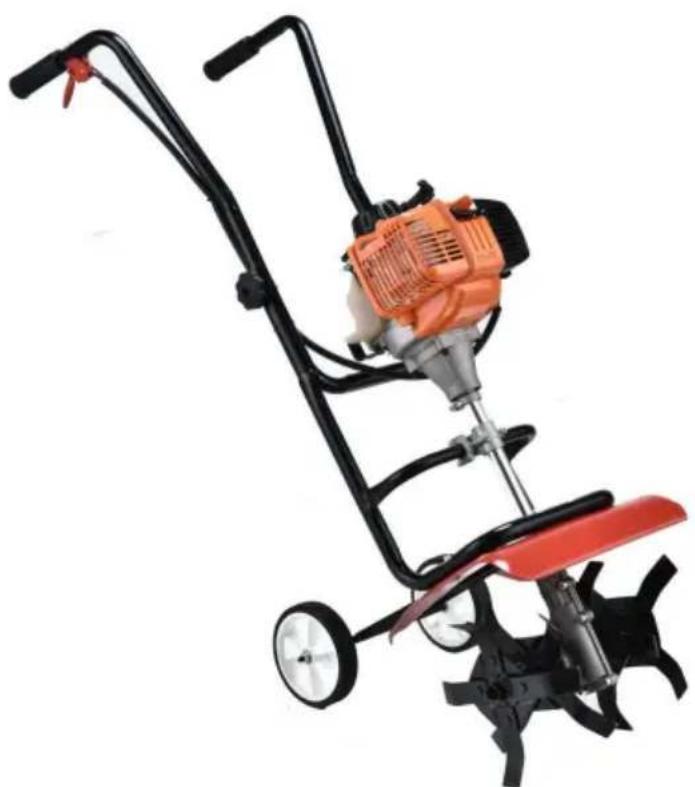

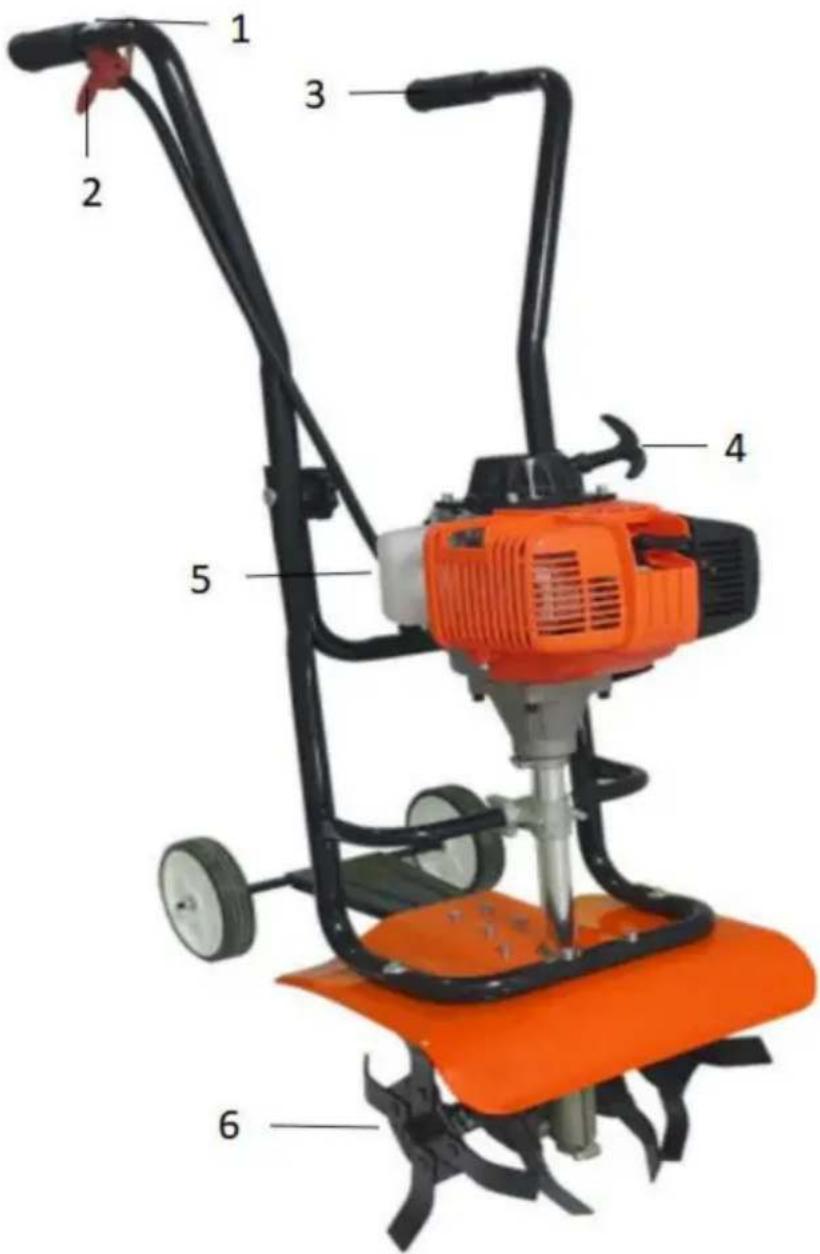

2. DELLISTA

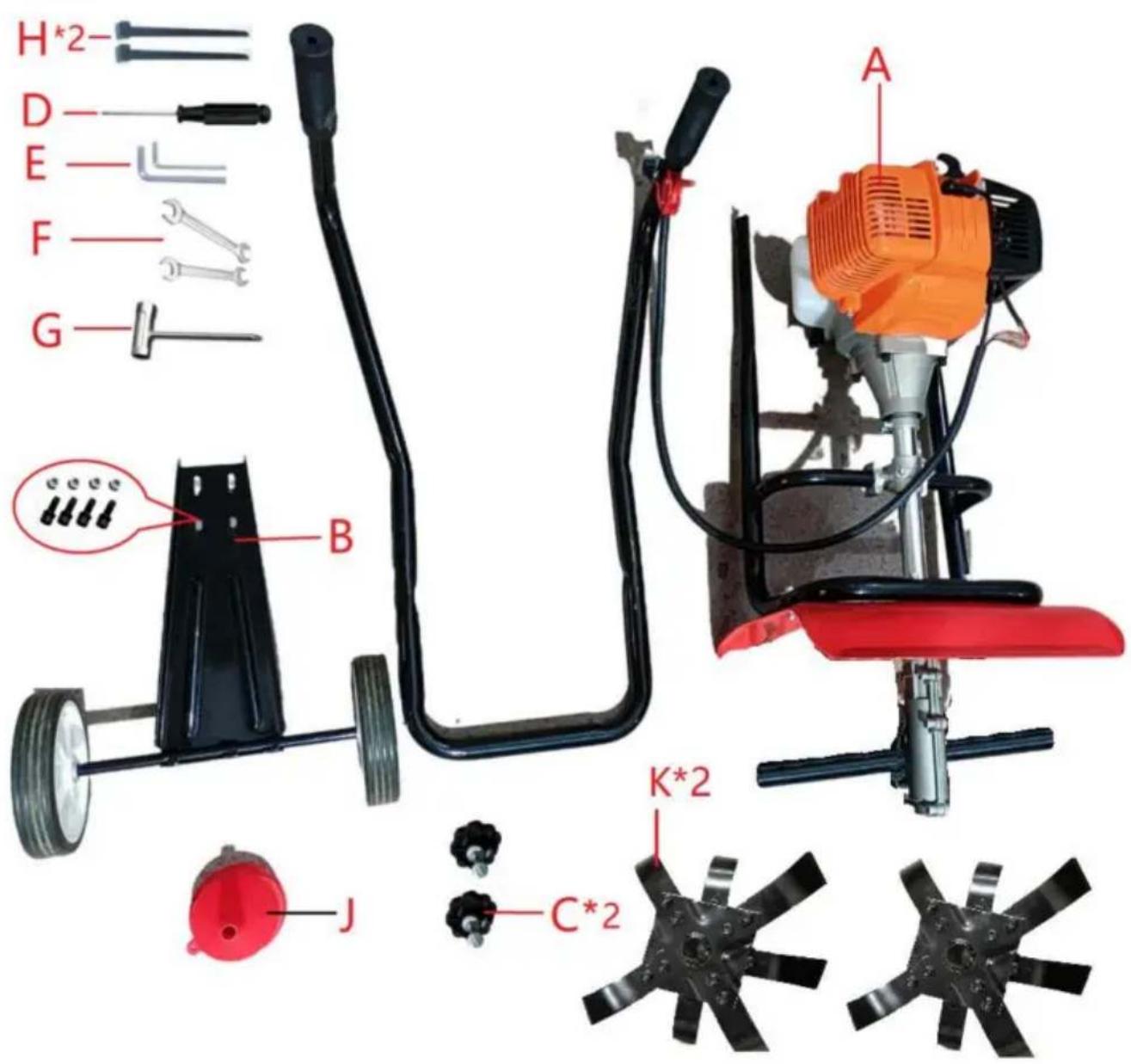

H*2- D E F G A B K*2 C*2 J

3. DELVISNING

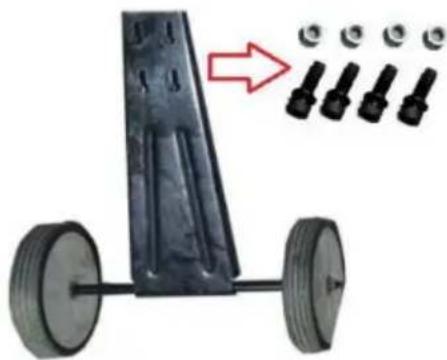

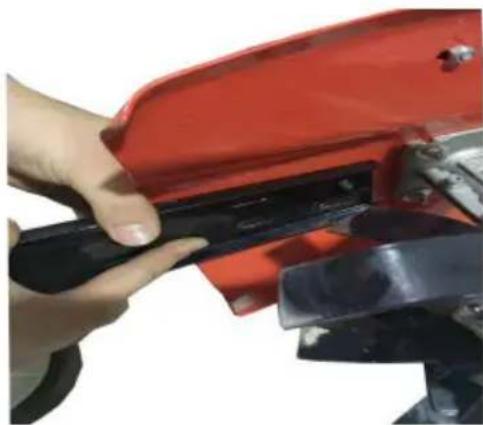

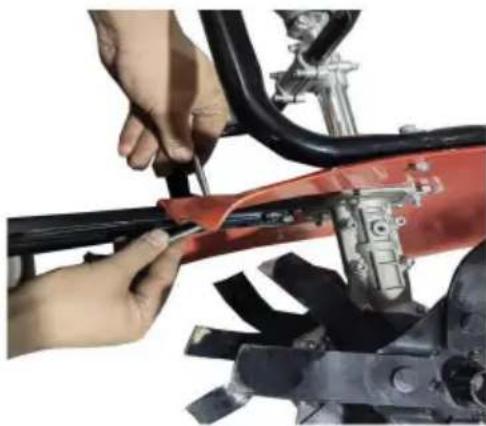

a. Installation av hjälphjul

1		Ta bort hjulen.
2		Ta bort skruvarna och muttrarna.
3		Monteringsbultarna matchar stänkskärmsplattans hål.
4		Använd en skruvmejsel för att låsa skruvarna och muttrarna.

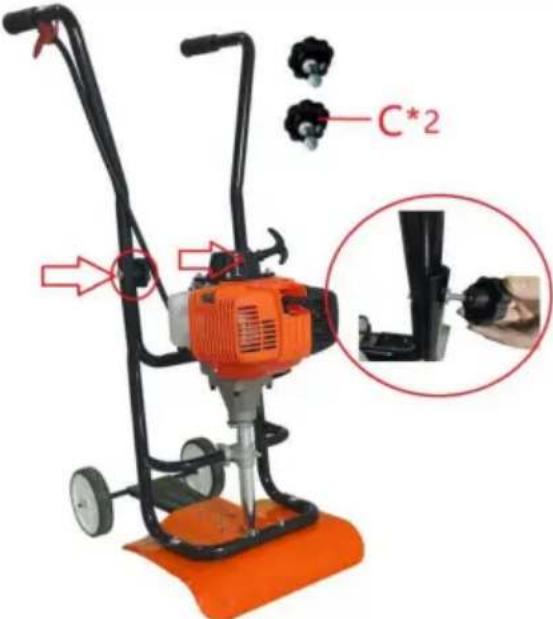

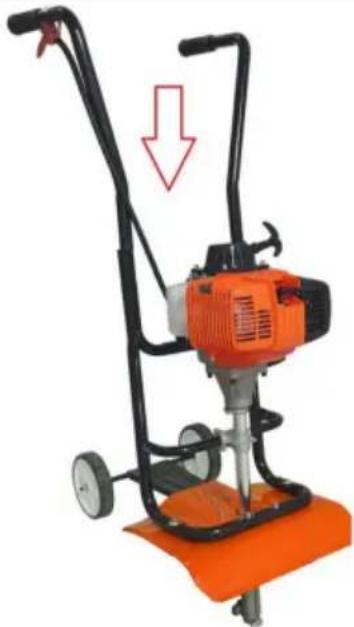

b. Monteringsfäste

1		Installera manöverspaken i hållarspaken vid inriktningshålets position;
2		Skruva fast dem med skruvar och muttrar (C*2).

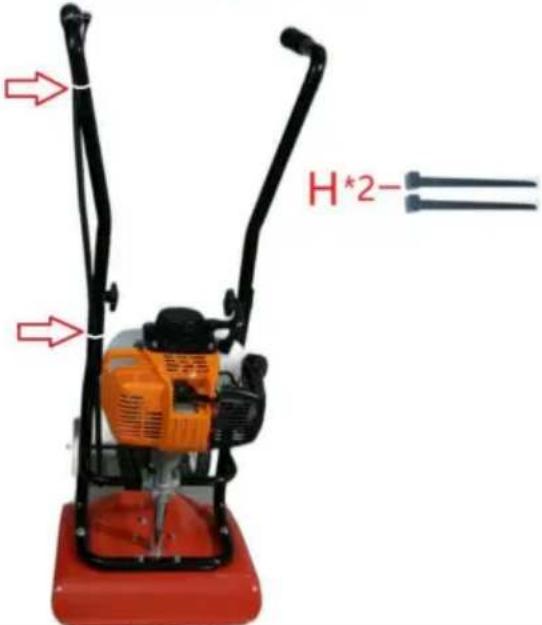

3		Fäst tråden med en nylonkabel(H*2)-band.

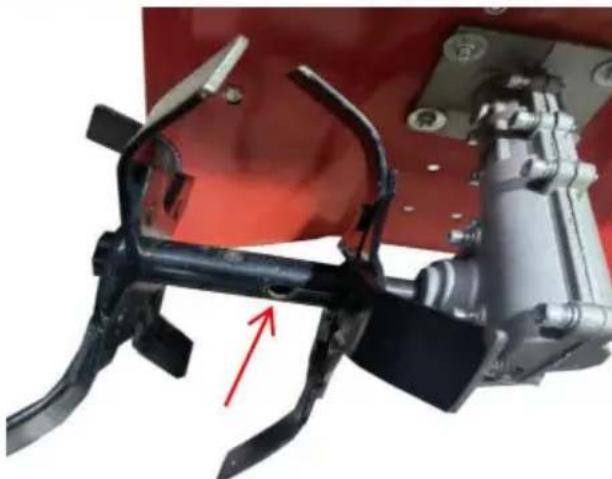

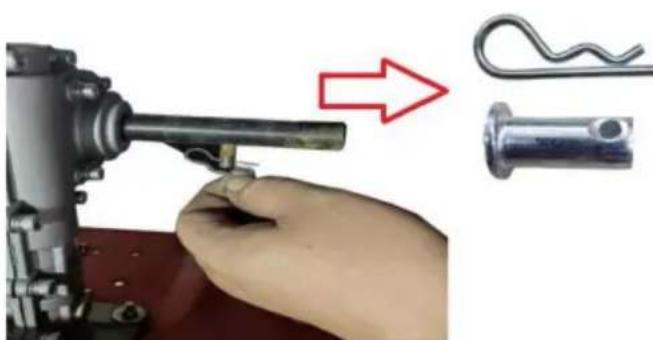

1		Ta bort axeln och R-stiftet.

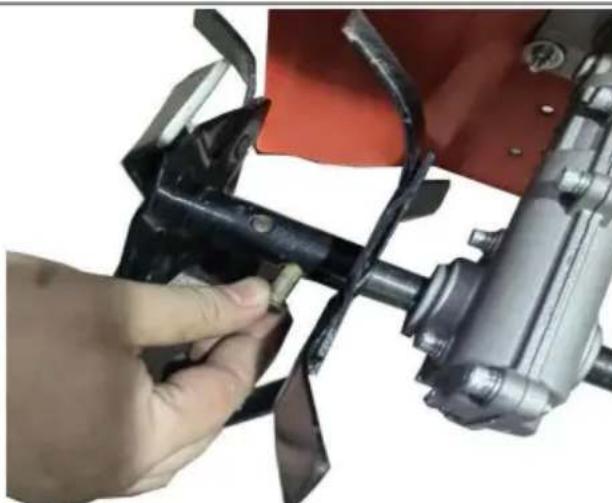

2		Sätt in den roterande biten (K) i axeln och rikta in hålets position.
3		Sätt i axeln och säkra den med ett R-stift.
4	Upprepa ovanstående 1~3 rörelser och montera även den andra passagen.

4. Tankning

OBS: Motorola: SAE 10W-30 olja (4-takts motorolja för bilar).

A. Stäng av motorn under tankning, håll långt borta från öppna låga och rök inte.

B. Undvik hudkontakt med petroleumprodukter. Andas inte in bränsleånga. Bär alltid skyddshandskar vid tankning. Byt och städa skyddskläder med jämna mellanrum.

C. Se till att inte spilla vare sig bränsle eller olja för att förhindra jordförorening (miljöskydd).

D. Undvik all bränslekontakt med dina kläder. Byt kläder omedelbart om bränsle har spillts på den (brandrisk).

E. Inspektera tanklocket med jämna mellanrum och se till att det sitter fast ordentligt fäst.

F. Tanka aldrig i slutna rum. Bränsleångor ansamlas vid marken nivå (risk för explosioner).

G. Transportera och förvara endast bränsle i godkända behållare. Se till lagrat bränsle är inte tillgängligt för barn.

H.Försök inte tanka en varm eller gående motor.

WARNING! Att fylla på bränsle måste bäras försiktigt bort från värmekällor och öppna lågor. Rök inte när lägga till bränsle.

- Öppna bränsletanken. Fyll tanken. Undvik spill.

- Stäng bränsletanken. Torka av eventuellt spill.

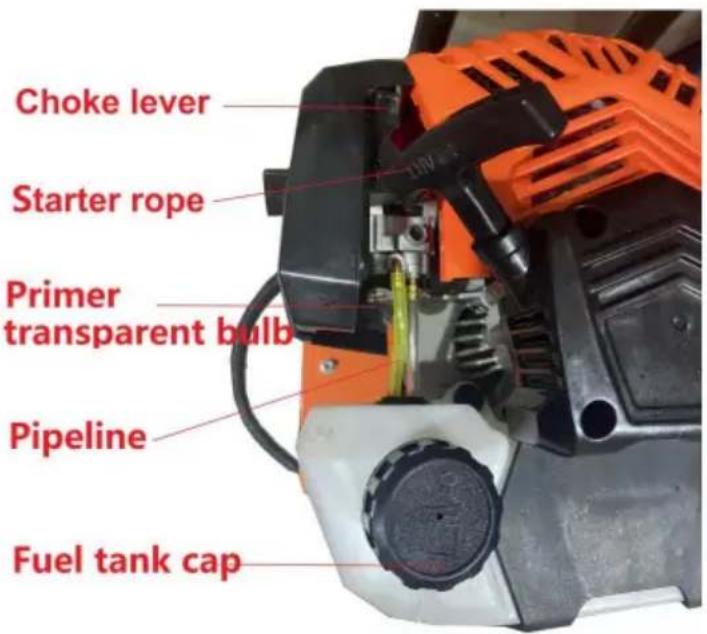

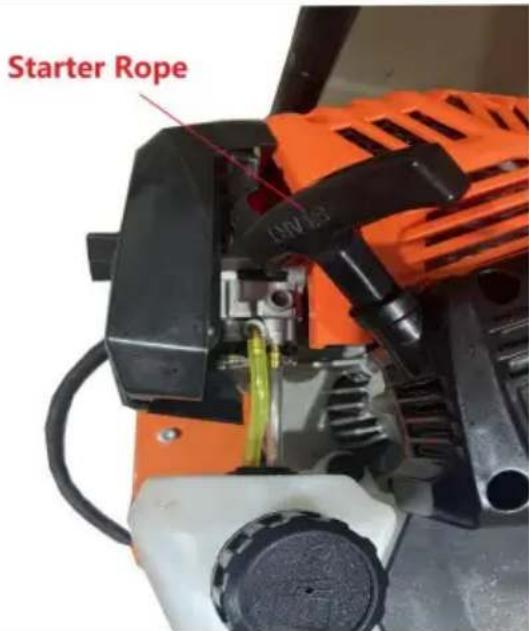

Choke lever Starter rope Primer transparent bulb Pipeline Fuel tank cap

5. DRIFT

WARNING I För att förhindra allvarliga skador, lyft eller bär aldrig rorkulten medan motorn är igång. Stäng alltid av före varje användning och innan du flyttar till ett annat område. a) Kallstart

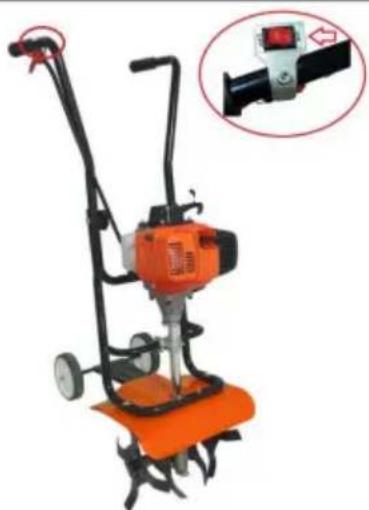

1		Ställ STOPP/START (AV/PÅ)-omkopplaren på det högra styret till START-läget.

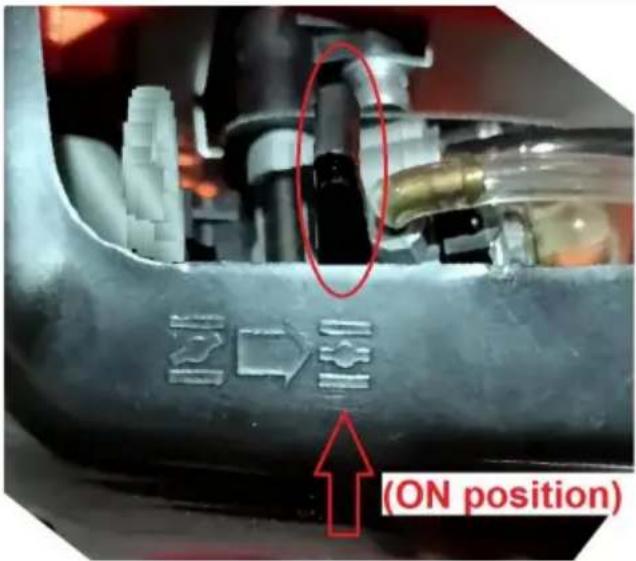

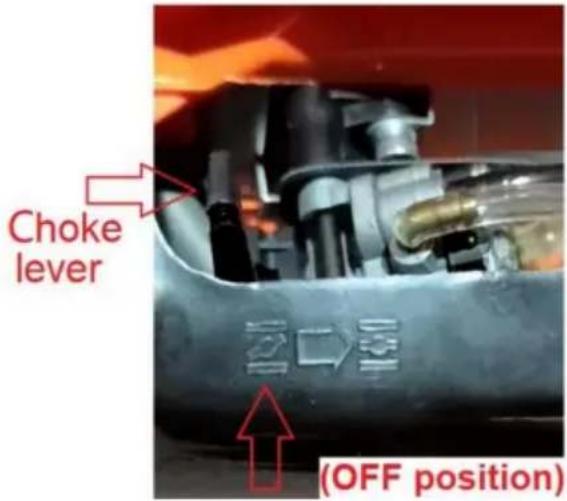

2		Ställ chokereglaget i kallstartläge (OFF-läge).

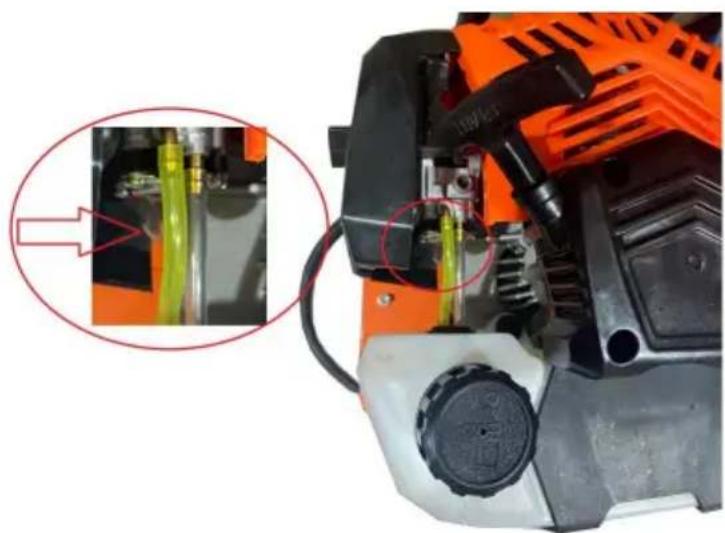

3		Tryck på den genomskinliga primerlampan 6 gånger tills du ser bränslet strömma från tanken till förgasaren genom den genomskinliga s

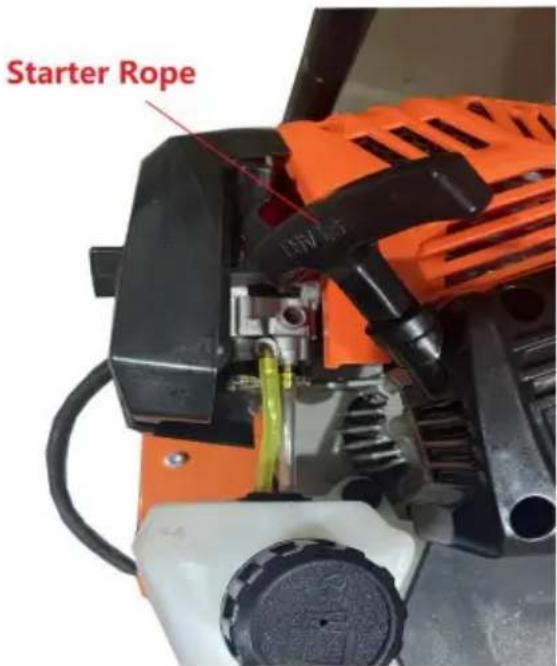

4		Dra snabbt i startsnöret! Upprepa om det behövs tills du börjar.
5		Flytta choken till RUN-läget (ON-läget).
6		Dra i startmotorn igen tills motorn spring.

b) Varmstart

- Exakt samma process som från kyla förutom att hålla choken inne körpositionen. Med motorn igång och pinnarna från marken, dra upp gasreglaget för att öka motorvarvtalet. c) Användning

Håll stadigt i båda styrets handtag, sänk långsamt kultivatorn tills pinnarna kommer i kontakt med marken, när pinnarna roterar på jorden, börja dra tillbaka på rorkulten så att pinnarna kan penetrera jord. När marken har brutits, fortsätt på en måttlig nivå takt tills du är bekant med kontrollerna och hanteringen av kultivator.

- Dra maskinen bakåt för att förbättra bearbetningsdjupet och minska din ansträngning.

6. UNDERHÅLL OCH FÖRVARING

TRANSPORT AV MASKINEN

1. Transportera aldrig rorkulten i ett slutet utrymme eller i ett fordon.
   Bränsle eller bränsleånga kan antändas och orsaka allvarliga skador.
2. Om bränsle finns i bränsletanken, transportera på ett öppet fordon i en upprätt läge.
3. Om ett slutet fordon måste användas, ta bort bränslet i en
   godkänd bränslebehållare. HANTERA INTE genom munnen.
4. Kör motorn för att förbruka bränslet i förgasaren och bränsletanken.
   Kör alltid motorn i svullna ventilerade utrymmen.
5. Torka bort eventuellt utspillt bränsle. Låt torka.
6. Se till att tanklocket sitter ordentligt på innan transport.

ALLMÄN RENGÖRING

1. Stäng av motorn och koppla ur tändstiftet före underhållsverksamhet.
2. Låt motorn och avgassystemet svalna för att undvika brännskador i kontakt med varma delar.
3. Det är viktigt att ha skyddshandskar i händelse av att du behöver det manipulera bladen.
4. Torka av smuts på maskinen.
5. Ta bort bränslet från rorkulten om detta ska förvaras längre än ett månad.
6. Det är lämpligt att kontrollera att alla bultar och muttrar inte har varit lossas efter varje pass.
7. Skyddet ska fixeras efter montering och det ska det inte vara tas bort eller justeras under användning och underhåll.

UNDERHÅLLS- OCH REPARATIONSINSTRUKTIONER

UNDERHÅLLSSCHEMA

Utför dessa nödvändiga underhållsprocedurer vid frekvens

anges i tabellen. Dessa rutiner bör också vara en del av eventuella

säsongsbetonad justering.

FREKVENS Var	UNDERHÅLL KRÄVS
10:e timme Var	Rensa och olja om luftfiltret
25:e timme	Kontrollera tändstiftets skick och mellanrum

KROPPSUNDERHÅLL:

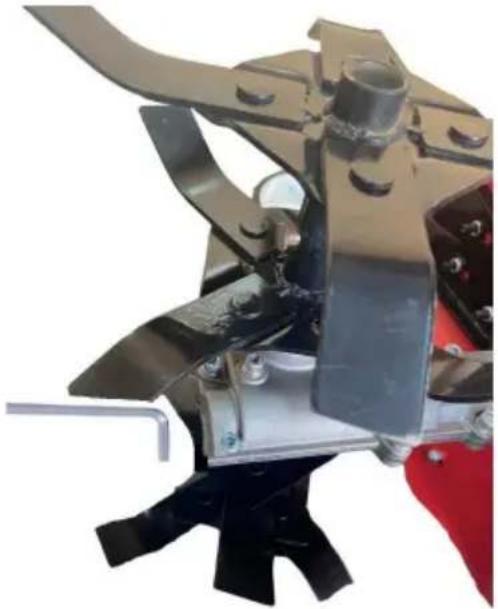

1. Var eller varannan timme, eller efter att olja har fyllts på, kontrollera och se till att alla skruvar är åtdragna.

2. Fyll på smörjolja i växellådan varannan timme.

WARNING: Utför aldrig för att förhindra allvarlig skada underhåll eller reparationer av en varm motor.

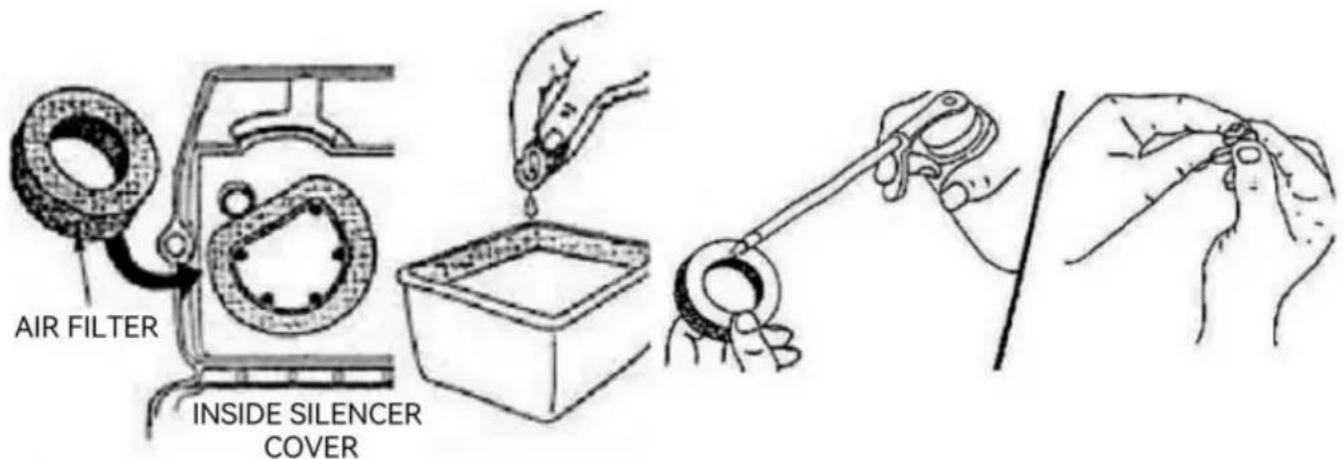

RENGÖRING AV LUFTFILTRET

Rengör och olja in luftfiltret var tionde drifttimme.

Det är mycket viktigt att underhålla.

Ta bort svampfiltret inifrån.

Tvätta filtret i diskmedel och vatten (fig. 10). Skölj filtret noggrant. Krama ur överflödigt vatten och låt det torka helt.

Applicera tillräckligt med SAE 3D-olja för att lätt belägga filtret (rig. 11).

Krama filtret för att sprida och ta bort extra olja (fig. 11).

Byt ut luftfiltret och locket och fästskruven.

OBS: Användning av maskinen utan luftfilter och käpa montering Ogiltigförklarar garantin.

AIR FILTER INSIDE SILENCER COVER

Figure 10
Figure 11

JUSTERING AV TOMGANGSHASTIGHET

Efter att ha kontrollerat och rengjort luftfiltret vid behov, starta

motorn och låt den gå i 2-3 minuter för att värmas upp.

Släpp gasreglaget och låt motorn gå på tomgång. Om motorn

stängs av (går inte på tomgång), vrid justeringen medurs l/8:e varv vid a

tid tills motorn går jämnt på tomgång.

OBS: Pinnarna får inte rotera på tomgång. Om de gör det, vrid på

justeringsskruv moturs en liten mängd.

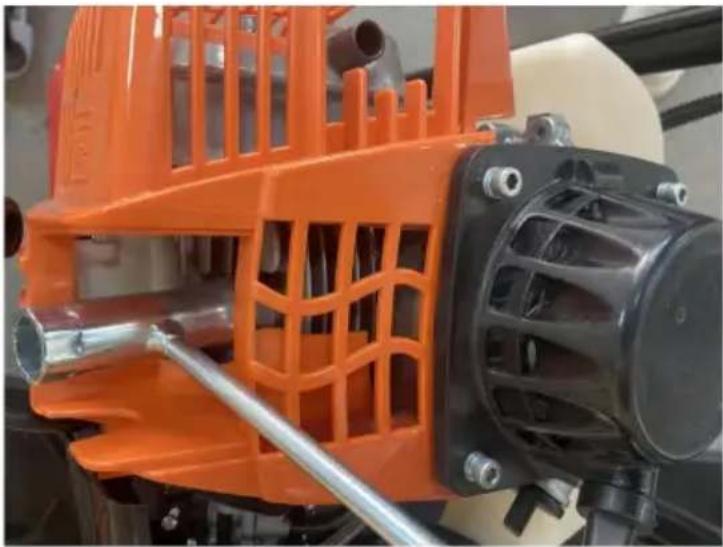

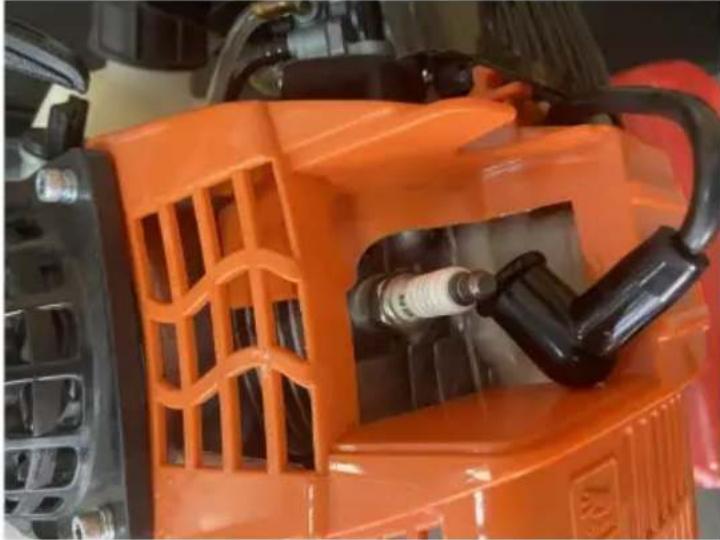

Byte av tändstift Ta bort pluggen

var 25:e drifttimme för att kontrollera dess skick.

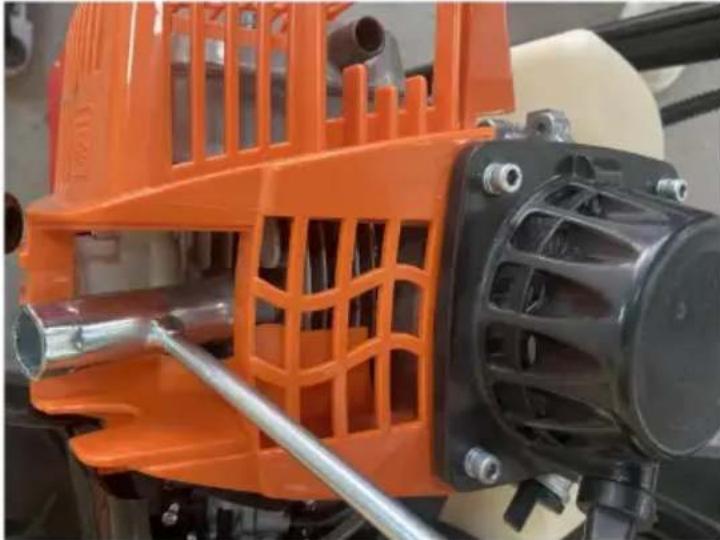

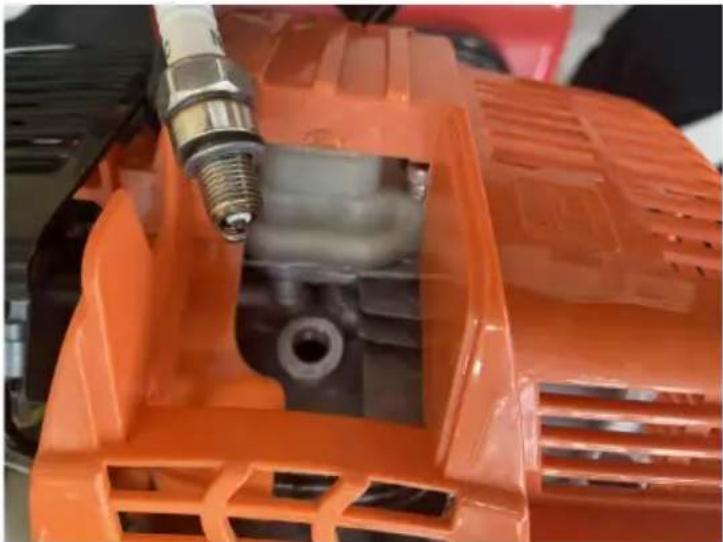

a		Stanna motorn och låt den svalna.Exponera silikontao som skyddar tändstiftet
b		Ta bortsilikonhylsa som skyddar tändstiftet.
c		Lossa mutternmoturs med entändstiftshylsa (G).
d		På inga villkor låt smuts komma in cylindern när tändstiftet är tas bort.Vi föreslår fyllning plugghålet med hjälp av en liten bit av ren trasa.
e		Byt ut mot en ny tändstift.Dra åt med hjälp av skiftnyckel tar hand om att inte dra åt för hårt.Täck sedan över tändstift med en silikonskydd täcka.

LAGRING

Låt motorn svalna innan den förvaras. Ska förvaras i en välventilerat och torrt område som är utom räckhåll för barn.

Långtidsförvaring

a) Töm eventuellt bränsle som finns kvar i tanken i en behållare och kassera med hänsyn till lokala stadgar.
b) Starta och kör motorn tills den stannar. Detta säkerställer allt bränsle har använts från förgasaren. c) Låt motorn

svalna och ta bort tändstiftet. d) Häll 30 ml högkvalitativ motorolja i

cylindern. Dra sakta i

startmotor för att fördela oljan. e)

Sätt tillbaka tändstiftet.

NOTERA:

När du startar om efter långvarig förvaring, se till att tappa ur all olja ut från cylindern först.

1. SPECIFICATIONER

Modell:	139F
Motor:	4-takt
Förflyttning:	31 cm3
Nominell uteffekt:	0,8 kW
Hastighet:	6500/min
Max hastighet:	9500/min
	900mlBränsletank:
Arbetsbredd:	34 cm
Arbetsdjup:	100 mm
Skärtjocklek:	1,6 mm
Vikt:	19,45 kg
Yttre mått:	780*425*400 MM
	102,4dB (A) K =3 dB(A)Ljudtrycksnivå (LpA):
Ljudeffektnivå (LWA):	107,6 dB (A) K = 3 dB(A)
Garanterat ljudeffektnivå:	112 dB (A)
Vibration: vänster handtag / höger handtag:	7,912 m/s 2 , K = 1,5 m/s 2

8. FÖRKLARING OM ÖVERENSSTÄMMELSE

Teknisk support och e-garanticertifikat
