Produkttyp	Dieselvärmare för varmluft
Varumärke	Vevor
Modell	CY5004
Värmeeffekt	8 kW
Elförsörjning	DC 12-24 V / 40 W (nätadapter 100-240 V AC, 12 V DC/12 A ingår)
Bränsle	Högkvalitativ diesel, använd inte fotogen, vegetabilisk olja, bensin eller spillolja
Driftspänningsområde	12 V: 9-16 V; 24 V: 18-32 V
Kontrolllägen	Manuell (6 hastigheter H1-H6) och automatisk (justerbar temperatur 0-40 °C)
Extra funktioner	Fjärrkontroll 433 MHz, Bluetooth-app (AirHeaterCC), programmerbar timer, höghöjdsläge, LCD-display
Kolmonoxiddetektor	Inbyggd, sond med 2 m kabel, larm vid 300 ppm och avstängning vid 500 ppm
Skydd	Överhettningsskydd (hölje >230 °C), automatisk avstängning vid fel, säkring
Installation	Professionell installation krävs; avgasutlopp till utsidan; installera inte i sidled
Strömförbrukning	40 W i drift, hög startström (kräver strömförsörjning ≥15 A för 12 V)
Driftstemperatur	Upp till -40 °C (vinterdiesel krävs)
Förpackningens innehåll	Huvudenhet, CO-modul, fjärrkontroll, adapter, avgasrör, ljuddämpare, insugningsrör, klämmor, etc.
Underhåll	Rengör regelbundet luftfiltret och tändstiftet; använd kvalitetsdiesel; kontrollera luftkanalerna
Felkoder	E-2 till E-10: spänning, tändstift, pump, överhettning, fläkt, kommunikation, sensor, start, etc.
Överensstämmelse	FCC del 15, EU-direktiv WEEE 2012/19/EG
Garanti	Elektroniskt garantibevis tillgängligt på www.vevor.com/support

Vanliga frågor - CY5004 Vevor

Vilken typ av bränsle ska användas för Vevor CY5004-värmaren?

Använd endast högkvalitativ diesel. Fotogen, vegetabilisk olja, bensin eller spillolja kan skada enheten och orsaka lukt eller funktionsfel.

Kan värmaren installeras horisontellt eller på sidan?

Nej, sidledsinstallation är inte tillåten. Det leder till oljeläckage och överdriven rök- och kolmonoxidproduktion. Enheten måste installeras med in-/utloppsöppningarna riktade nedåt.

Hur startar man Vevor CY5004-värmaren?

Tryck på på/av-knappen i 2 sekunder. Värmaren startar och går över i manuellt läge (H1 till H6) eller automatiskt läge (justerbar temperatur). Använd ▲/▼-knapparna för att justera. Vänta 3-5 minuter för värmen att sprida sig.

Vad gör man vid felkod E-5 (överhettning)?

Felkod E-5 indikerar för hög temperatur (hölje >230 °C). Kontrollera att luftutloppet och avgasröret inte är blockerade eller för långa. Se till att fläkten fungerar korrekt. Om problemet kvarstår, byt temperatursensorn.

Hur använder man fjärrkontrollen med värmaren?

När den är avstängd, håll knappen « » intryckt i 2 sekunder för att gå in i parningsläge. Välj en adress (HFA1 till HFA4) med ▲/▼, tryck sedan på valfri knapp på fjärrkontrollen. Fjärrkontrollen fungerar på 433 MHz, 24-bitars kod.

Värmaren luktar plast, är det normalt?

Nej, plastlukt kan komma från tillbehör som inte är värmebeständiga eller ett böjt/för långt förlängningsrör. Använd material som tål höga temperaturer (upp till 400 °C) och undvik att applicera lim på avgasröret.

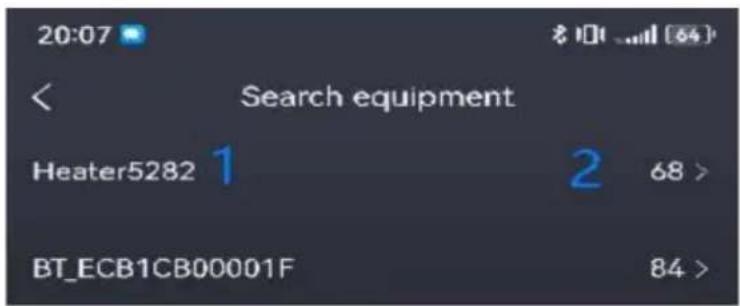

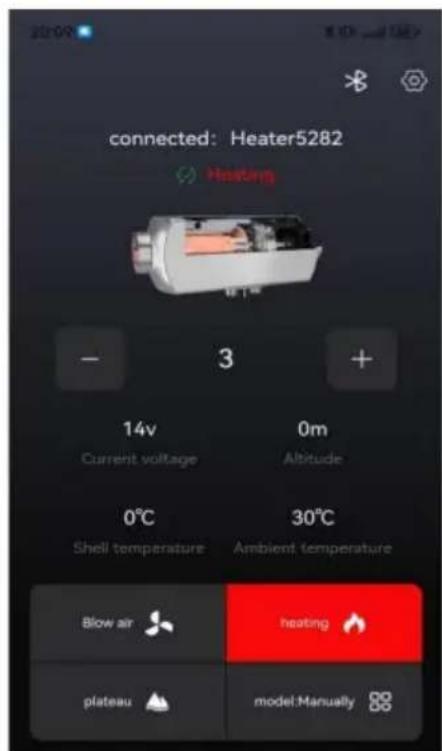

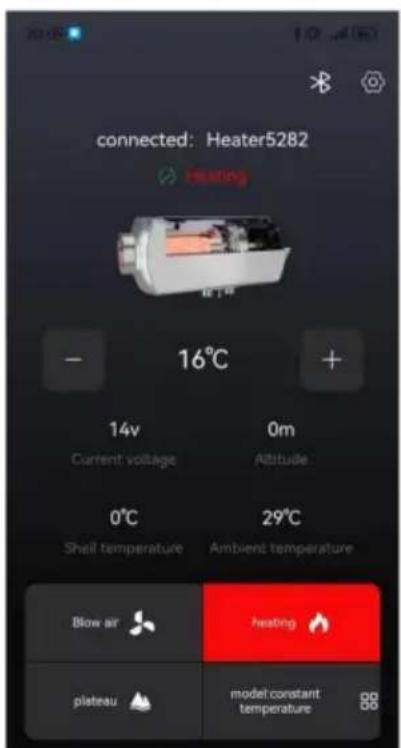

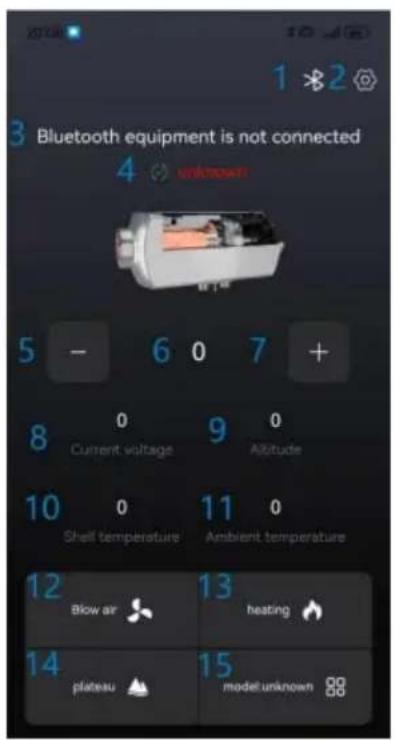

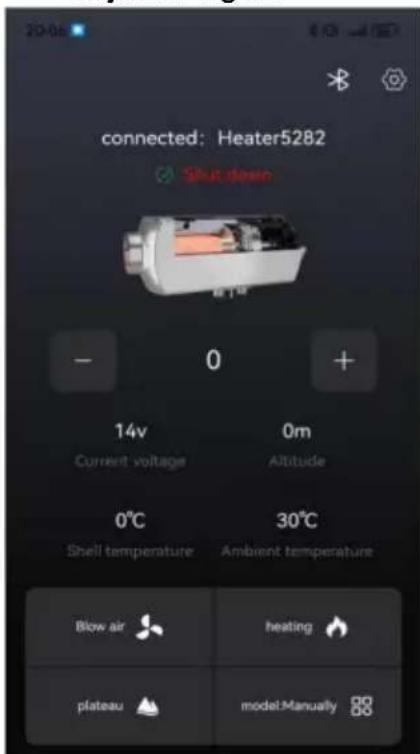

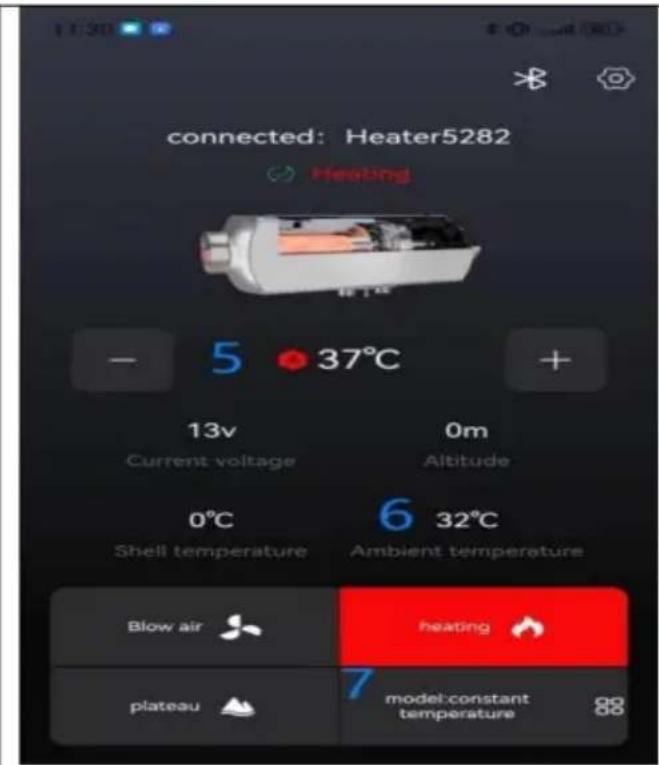

Kan jag styra värmaren via min smartphone?

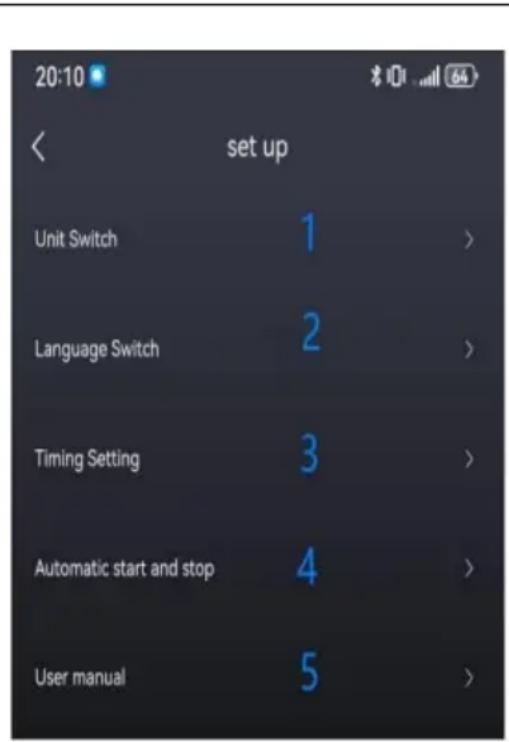

Ja, ladda ner appen AirHeaterCC på Android eller iOS. Aktivera telefonens Bluetooth, sök efter enheten (maskinkoden visas på LCD-skärmen efter ett kort tryck på OK) och anslut. Du kan sedan styra temperatur, lägen och timer.

Hur rengör man värmarens luftfilter?

Luftfiltret sitter nära insuget. Ta bort det och rengör med tryckluft eller tvålvatten. Torka det helt innan återmontering. Ett smutsigt filter minskar effektiviteten och kan orsaka felkoder.

Varför stannar min värmare av sig själv?

Flera möjliga orsaker: överhettningsskydd, kolmonoxiddetektering (larm vid 500 ppm), svagt batteri eller felaktig spänning, eller komponentfel (pump, tändstift). Se felkodstabellen på LCD-panelen för att identifiera orsaken.

Värmaren producerar vit rök, vad gör man?

Bestående vit rök indikerar tändproblem eller överskott av bränsle. Kontrollera tändstiftet, pumpens oljevolym och lufttillförseln. Minska bränsleflödet om nödvändigt. Om problemet kvarstår, kontakta Vevors tekniska support.

BRUKSANVISNING CY5004 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

DIESELVÄRMARE

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara halva", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och behöver inte nödvändigtvis täcka alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR

TOUGH TOOLS, HALF PRICE

DIESELVÄRMARE

MODELL: CY-5002 MODELL: CY-5004

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik- eller mjukvaruuppdateringar på vår produkt.

Symbol	Symbol Beskrivning
	Varning: För att minska risiken für skador måste användarenläsa bruksanvisningen noggrant.
	Denna symbol, placerad fore en sakerhetskomincentar, indikerar en typ av försiktighetsåtgärder, varninger erller fara. Att ignoreraenna varning kan leda till en olycka. För att minska risken für skador, brand ellstö, följ alltid rekommendationerna visas nedan.
	KORREKT AVFALLSHANTERING: Denna produit ar foremål for tillhandahållande Europeiska direktivet 2012/19/EG. Symbolen som visar en wheelie korsad behällare indikerar att produits behöver separat sophämtning i Europeiska unionen. Detta gäller for produit och alla tillbehör märkta medenna symbol. Produktter märkt somalandfar inte kasseras med normala hushållsapparater avfall, menmåste lämnas till en insamlingsplatsfor atervinning elektriska och elektroniska apparater.
	Varning: Giftigt material. Se till att undvika att komma in kontakt med giftigt material.
	Varning: Brandfarlicht material. Var försiktig säatt du inte orsakar brand genom att anteanda brandfarlicht material.

SÄKERHETSINSTRUKTION

VARNING:

Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som medföljer denna dieselvärmare. Underlåtenhet att följa alla instruktioner som anges nedan kan resultera i elektriska stötar, brand och/eller allvarliga skador.

1. Följande åtgärder får inte antas

Byt ut den viktiga komponenten i dieselvärmaren. Använd

reservdelar från andra tillverkare utan tillstånd. Följ inte instruktionerna under installation eller drift.

1. Tillåt endast användning av originaltillbehör och reservdelar under installation och underhåll.
2. Värmare får inte användas på platser där de kan bilda brandfarlig ånga eller damm, till exempel:

Bränsledepåer, kolager, timmerlager,

spannmålsmagasin och

liknande platser. Diesel/bensinstation.

Och håll dig borta från bränsletankar, kompressionstankar, brandsläckare, kläder eller andra brandfarliga föremål.

1. Använd inte cigarettändare för start.
2. Använd inte värmaren på stängda och/eller oventilerade platser.
3. Värmarna ska vara avstängda vid påfyllning av bränsle.
4. Bryt inte strömmen under drift.
5. Om bränsle läcker eller rinner ut från värmarens bränslesystem, kontakta VEVOR för reparation.
6. Placera avgasutloppet utomhus för att förhindra inträngning av avgaser.
7. Under arbetets gång är det förbjudet att stänga av strömmen direkt för att stoppa värmaren från att fungera.
8. Täta alla springor mellan monteringsplattan och karossen.
9. Maskinen slutar värmas efter övertemperaturskydd. Snälla gör inte det stänga av. Efter att maskinen är naturligt kyld och avstängd kan den startas om.
10. Efter att du har stängt av maskinen, vänligen koppla inte ur strömmen omedelbart. Det tar 3-5 minuter för maskinen att sluta fungera.
11. Efter att ha startat maskinen i 3-5 minuter kommer den att fungera normalt och värmas upp. Vänta tåligt.
12. När värmaren precis startat är strömmen relativt hög, alltså en adapter med en spänning på 12V och en ström på 15A eller mer krävs för strömförsörjningen.
13. Denna apparat kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap om de har fått handledning eller instruktion angående användning av apparaten på ett säkert sätt och förstår farorna inblandade. Barn får inte leka med apparaten. Rengöring och underhåll får inte utföras av barn utan tillsyn.

17. VARNING: Brandfarligt material

Under installation, användning, service och kassering av apparaten, var noga med att det inte ska finnas några brandfarliga ämnen runt avgasröret. Temperaturen på avgasröret är mycket hög när den

arbetar. Var försiktig så att du inte orsakar brand genom att antända brännbart material.

Följ strikt följande metoder för att korrekt installera isoleringshylsor på avgasröret och minska yttemperaturen:

1. Under installation, användning, service och kassering av apparaten, var noga med att installera apparaten med utrymme för ventilation för att förhindra koldioxidmonoxidförgiftning. Placera avgasutloppet utomhus för att förhindra avgaser från att sippra in.

För att förhindra risken för kolmonoxidförgiftning orsakad av felaktig installation är produkten utrustad med ett kolmonoxidlarm. När

kolmonoxidhalten i det slutna utrymmet når 300 ppm, LCD-omkopplaren

kommer att uppmana CO att överskrida gränsen. När innehållet är 500 ppm, utlöses ett larm och maskinen stängs av. Läckagepunkten behöver

kontrolleras och repareras omedelbart innan den tas i bruk.

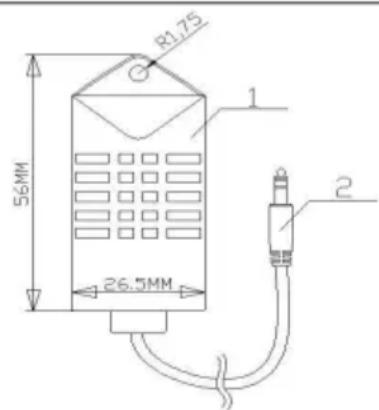

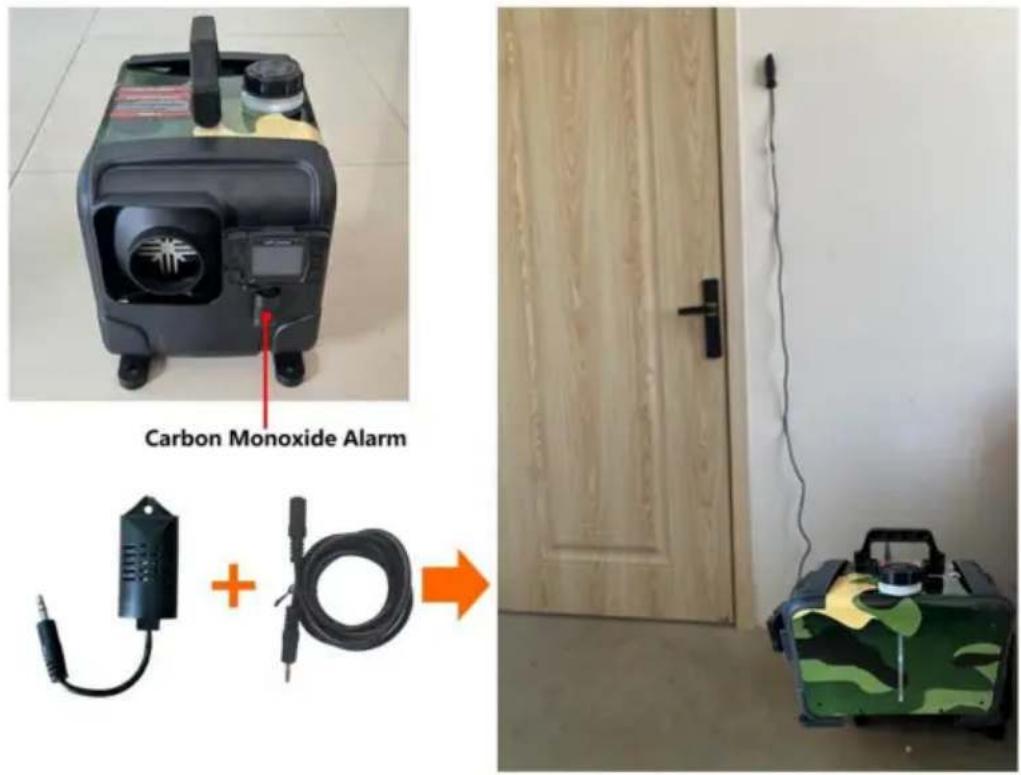

Kolmonoxidlarmenheten är utrustad med en 2 m förlängningskabel, som kan installera sonden i vilken position som helst. Det rekommenderas inte att installera den för långt borta från dieselvärmaren eller för nära.

SPARA DESSA INSTRUKTIONER

FCC-INFORMATION

FÖRSIKTIGHET: Ändringar eller modifieringar som inte uttryckligen godkänts av den part som ansvarar för efterlevnaden kan upphäva användarens behörighet att använda utrustningen!

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande två villkor:

1) Denna produkt kan orsaka skadliga störningar. 2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion.

VARNING: Ändringar eller modifieringar av denna produkt är inte uttryckligen godkända av parten. Ansvar för efterlevnad kan upphäva användarens behörighet att använda produkten.

Obs: Denna produkt har testats och befunnits överensstämma med gränserna för en digital enhet av klass B i enlighet med del 15 av FCC-reglerna. Dessa gränser är utformade för att ge rimligt skydd mot skadliga störningar i en bostadsinstallation.

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om den inte installeras och används i enlighet med instruktionerna kan den orsaka skadliga

störningar på radiokommunikation. Det finns dock ingen garanti för att störningar inte kommer att inträffa i en viss installation. Om denna produkt orsakar skadliga störningar på radio- eller tv-mottagning, som kan fastställas genom att stänga av och sätta på produkten, uppmanas användaren att försöka korrigera störningen genom en eller flera av följande åtgärder.

Rikta om eller flytta mottagningsantennen. Öka avståndet mellan produkten och mottagaren. Anslut produkten till ett uttag på en annan krets än den till vilken mottagaren är ansluten.

Kontakta återförsäljaren eller en erfaren radio-/TV-tekniker för hjälp.

PRODUKTFUNKTION

1. Dieselvärmaren (nedan kallad värmaren) är oberoende av originalmotorsystemet. Den använder 12-24V likström för att driva. Det finns två typer av styrlägen för värmaren: automatisk styrning och manuell kontroll. Värmaren använder lätt diesel, vilket motsvarar omgivningstemperaturen som bränsle, och den kan startas och köras normalt vid en temperatur över -40°C. Den inandade friska luften värms upp till varmluft genom värmeväxlaren av energin som kommer från förbränning av bränsle, sedan blåses den dit det behövs. Denna typ av värmare har fördelen av kompakt struktur, lätt vikt, hög termisk verkningsgrad, ekonomi av el och bränsle, och lätt installation.
2. Värmaren blir av med skador på bilen som orsakats av det plötsliga temperaturfallet, förbättrar temperaturen inne i bilen och förvärmer motorns kylvätska för att undvika motorslitage vid låg temperatur. Befrämjar bilinredningens upptining, start av bil och avfrostning av bilglas.

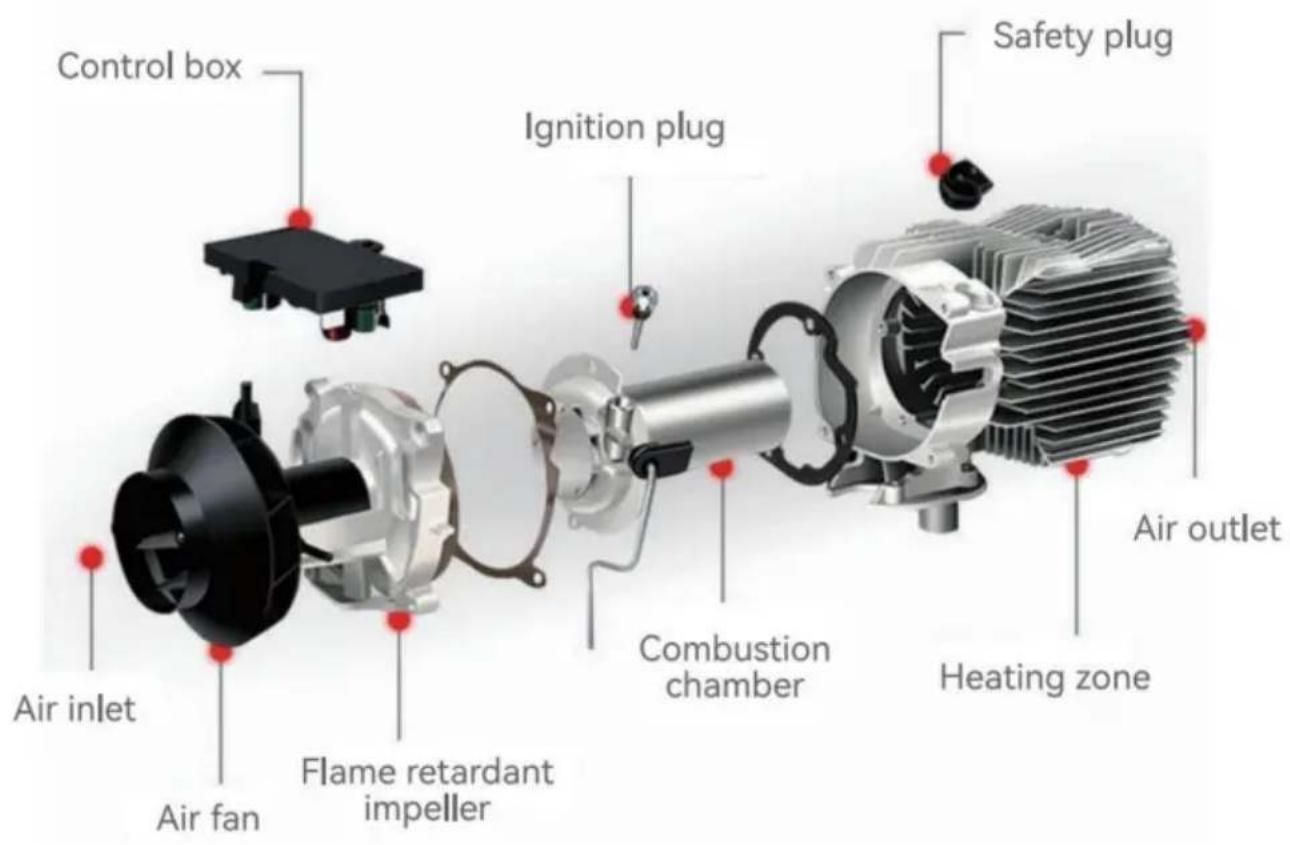

INRE STRUKTUR

INSTALLATIONSPOSITION

1. På medfararens benutrymme.
2. På hyttens bakvägg.
3. Förarstolens ryggstöd.
4. Inuti verktygslådan.

1. Framför passagerarsätet.
2. Mellan förarsätet och passagerarsätet. 3. 3 & 4 under behållaren.
3. I bagageutrymmet.

Värmaren är huvudsakligen installerad i passagerarfordonets rum eller bagagerum. Om det inte kan installeras, fixera värmaren under undersidan av fordonet, men var försiktig med stänk.

1. Inuti förarsätet.
2. På hyttens bakvägg.
3. Inuti skyddslådan.

1. Installerad i garaget mot vägg
2. Det får inte finnas några främmande föremål som blockerar de främre och bakre luftventilerna.
3. Inga brandfarliga material runt avgasrör

1. Monteras mot väggen på lagret
2. Det får inte finnas några främmande föremål som blockerar främre och bakre luftventilerna.
3. Inga brandfarliga material runt avgasröret

Installationen av maskinen kräver professionell personal för att installera den.

Det rekommenderas att använda högkvalitativt dieselbränsle vid tankning av dieselvärmaren. Andra typer av bränslen, såsom fotogen, vegetabilisk olja, bensin, spillolja etc., kan inte användas. Annars kan värmaren ha en obehaglig lukt och felfunktion under drift.

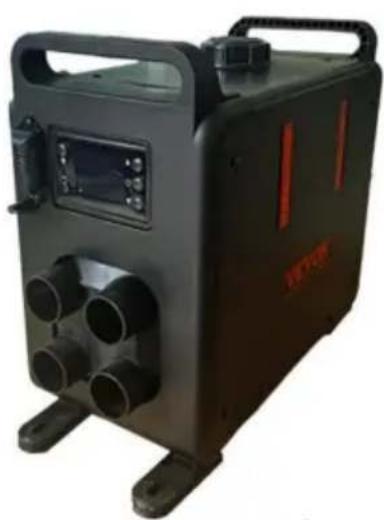

MODELL

Modell	CY5002	CY5004
Utseende
Effekt ZWH	8KW
Värmemedium	Luft
Bränsle	Diesel
Betyg	DC12-24V/40W
Adapter	100-120V®, 50-60Hz, 12V/12A För användare i USA 100-240V®, 50-60Hz, 12V/12A För europeiska använda

PACKLISTA

		CY-5002Modell	CY-5004
Huvudmotor		1	1
Kolmonoxid modul		1	1
Nätsladd		1	1
Förlängningslinje		1	1
Fjällkontroll		1	1
Roterande dyna		/	1
Adapter		1	1
Maskinfäste		4	4
Användarmanual		1	1
Ljuddämpare med 1 fäste stycke och 2 skruvar		1	1
Inloppsrör		1	1
Avgasör		1	1
Blåsrör		4	1
Blåsrörsklämma		4	/
Klämma		6	6
Rörlämma		2	2
Luftfilterelement		1	1
Skruv För lasetfåga		6	6
Snabbkoppling		/	1
Skyddshylsa		1	1
Ljuddämpareskruva		1	1
Maskinfixturbultar		4	4

Se installationsschemat nedan och läs noggrant försiktighetsåtgärderna när du installerar eller använder:

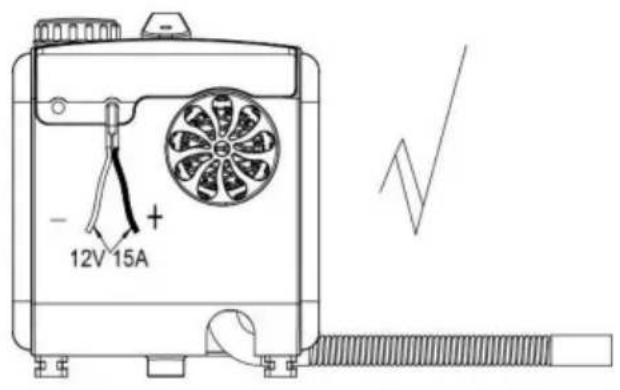

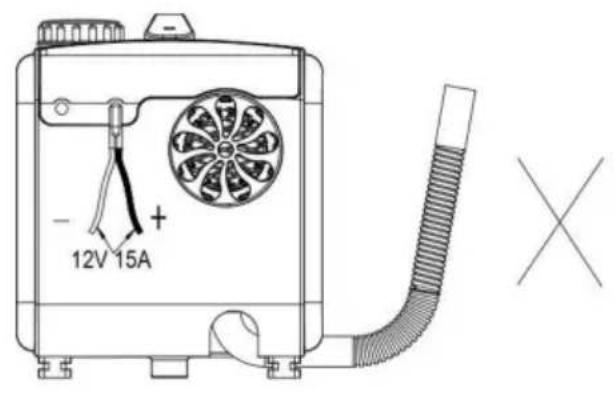

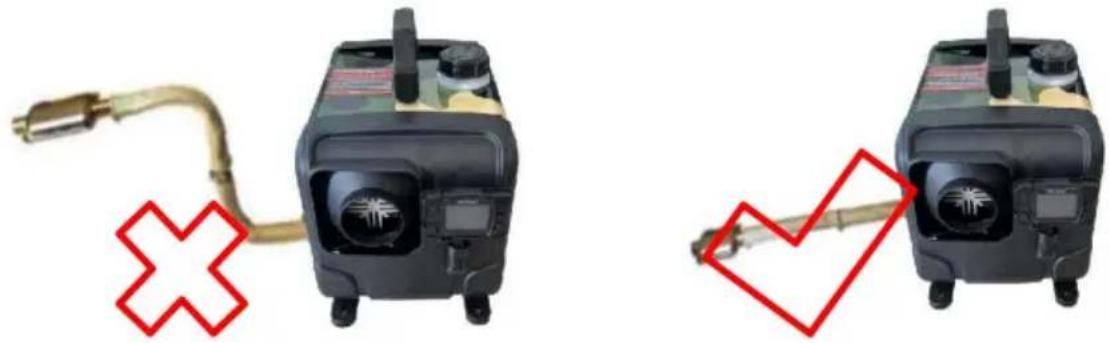

1. Ingen sidoinstallation:

Sidoinstallation av dieselvärmaren kommer att resultera i oljeläckage inuti maskinen efter en tids användning, producerar en stor mängd rök och kolmonoxidförgiftning. Lämna ett utrymme på 10 cm runt värmaren under installationen för att säkerställa bra ventilation.

Om du installerar värmaren i en byggnad:

① Med värmaren placerad inomhus: Gör hål i väggen för avgasröret som placeras utomhus. Var uppmärksam på att isolera avgasröret eftersom det kan bli mycket varmt och kan orsaka brand. ② Med värmaren placerad utomhus: Det är nödvändigt att förlänga avgasröret för att undvika att avgaserna sugs in i byggnaden från bakre fläktposition av värmaren, vilket kan leda till kolmonoxidförgiftning.

Felaktig installationsriktning Korrekt installationsriktning

2. Försiktighetsåtgärder för strömförsörjningen:

Strömförsörjningen till dieselvärmaren måste uppfylla följande krav:

Spänning: 12V; Ström: 20A, antingen från en direkt strömkälla eller ett batteri. När den drivs av ett batteri, ladda inte batteriet medan du använder värmaren, eftersom otillräcklig ström kan orsaka felfunktion. Säkerställ en fast och säker anslutning till batteriet. Användning av klämmor för fixering kan resultera i dålig kontakt.

Vid förlängning av strömkabeln för dieselvärmaren bör ledningsdiametern

vara minst 2,5 mm². Att använda en tunn tråd kan leda till otillräcklig ström, vilket gör att värmaren inte fungerar. Efter anslutning, använd isoleringstejp för att skydda anslutningen och förhindra elektriskt läckage, vilket kan leda till bränder.

Koppla inte bort strömmen när dieselvärmaren går på höga

temperaturer. Detta kan orsaka bakslag på grund av höga temperaturer. Upprepat görande kan orsaka permanent skada. Lösningar:

• Om strömmen bryts och du omedelbart sätter på värmaren: Vänta tills den interna värmen från värmaren har försvunnit helt innan den slås på för normal drift.
• Om värmaren slås på efter att strömavbrott: ofullständig förbränning inuti kan producera en stor mängd rök. Vänta tills röken försvinner, och värmaren startar automatiskt och fungerar normalt.

Det rekommenderas att använda högkvalitativt dieselbränsle vid tankning av dieselvärmaren. Andra typer av bränslen, såsom fotogen, vegetabilisk olja, bensin, spillolja etc., kan inte användas. Annars kan värmaren få en obehaglig lukt och fel under drift.

PRODUKTINFORMATION

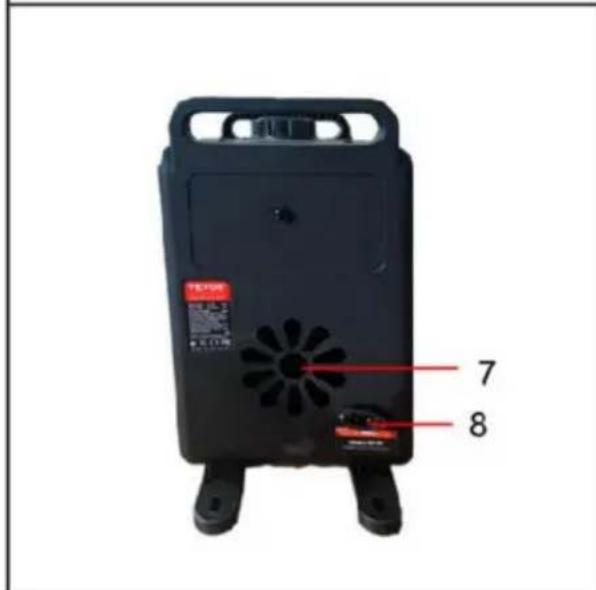

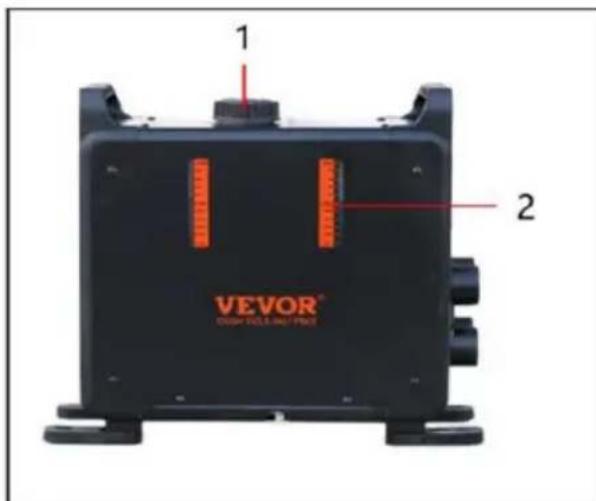

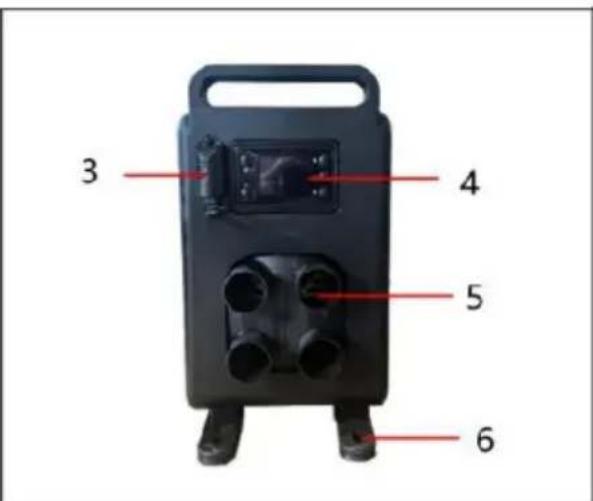

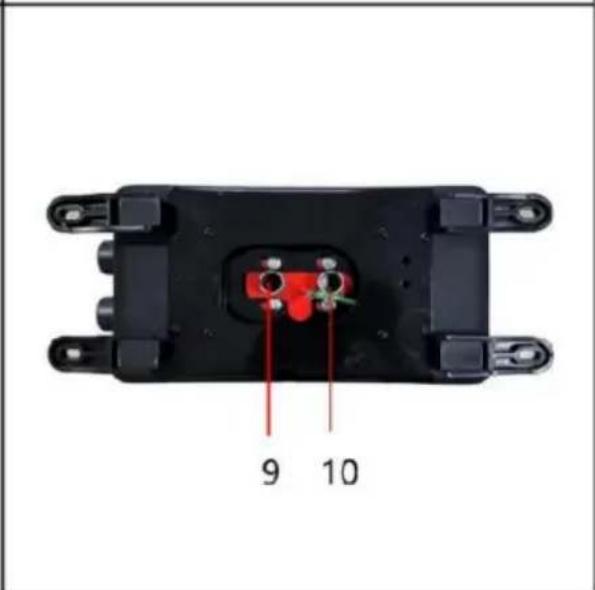

Modell: CY-5002

	Bränsletankport	2	Bränsletankvåg
1 3	Kolmonoxidlarm	4	slutare med flytande kristaller
5	Utlopp	6	fot
7	Luftintags	8	Strömförsörjningsport
9	utloppssport	10	Luftintag

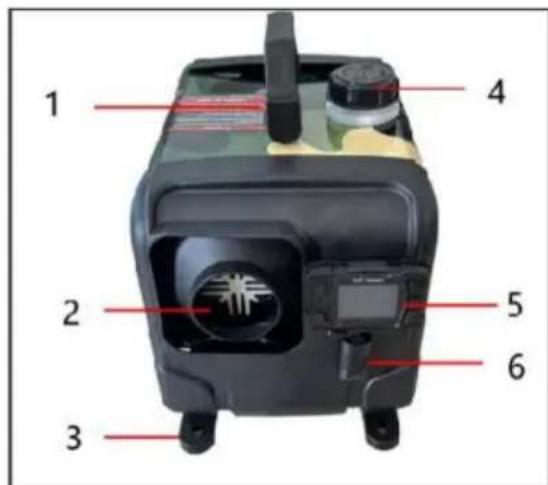

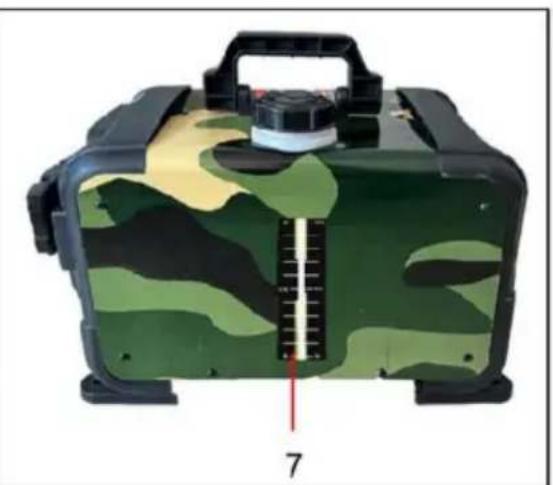

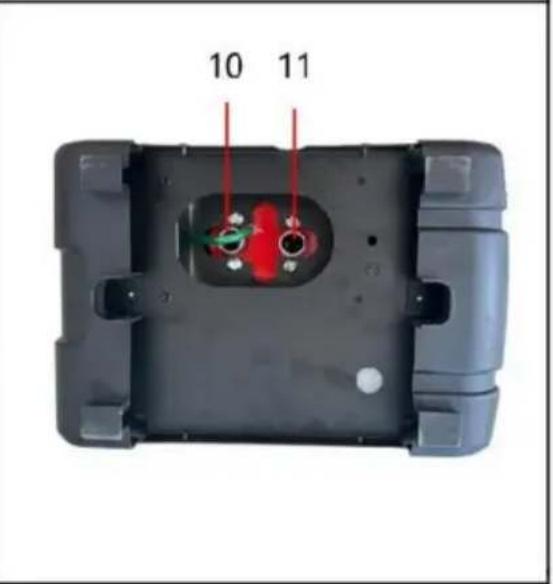

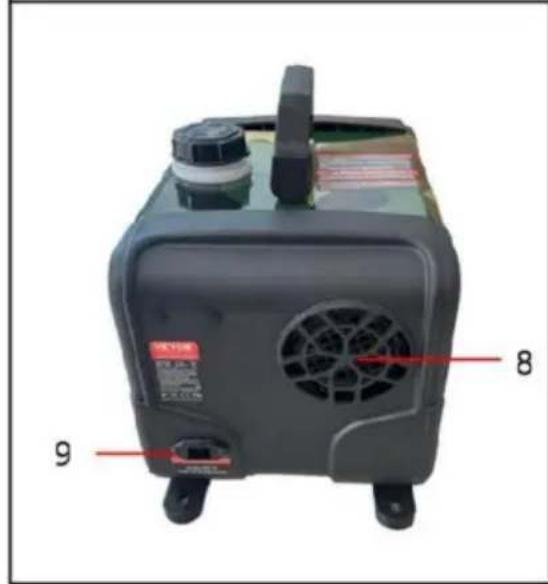

Modell: CY-5004

1	hantera Utlopp	2
3	fot	4	Bränsletankport
5	slutare med flytande kristaller	6	Kolmonoxidarm
7	Bränsletankvåg	8	Luftintag
9	Strömförsörjningsport	10	Luftintag
11	avgasport

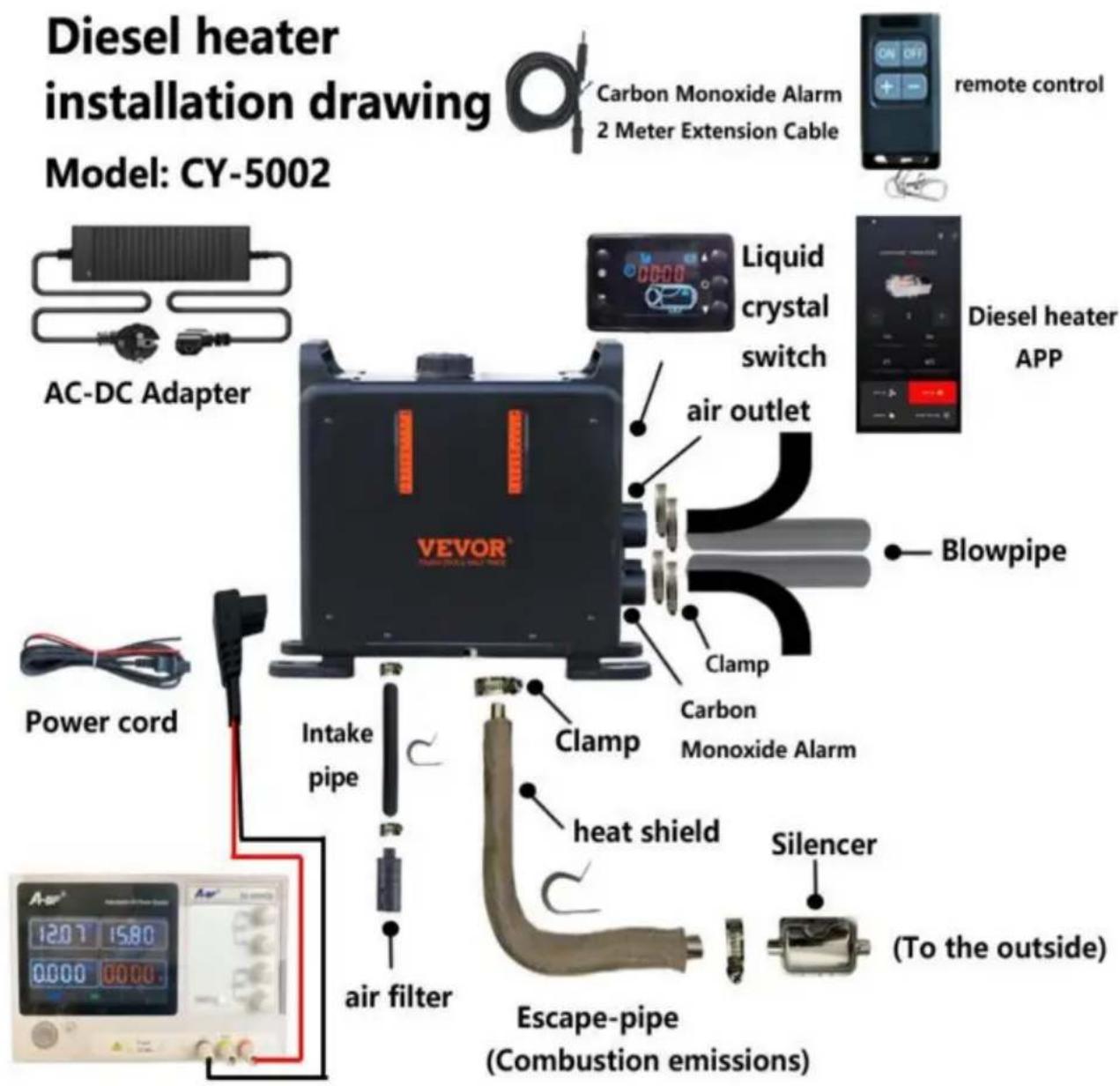

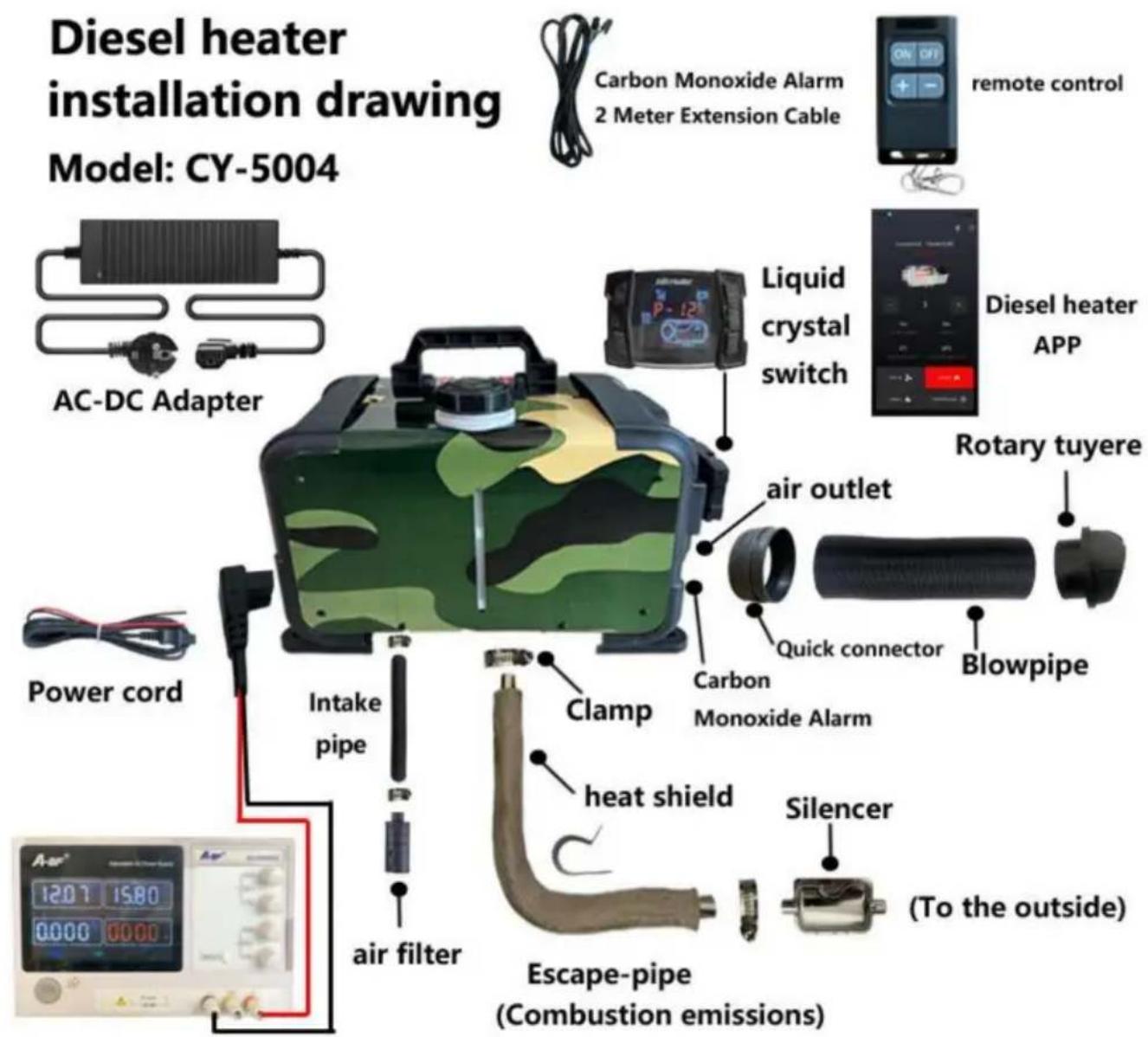

INSTALLATIONSDIAGRAM

CY-5002:

När värmaren precis startat är strömmen relativt hög, så det krävs en adapter med en spänning på 12-24V och en ström på 12A eller mer för strömförsörjningen.

CY-5004:

När värmaren precis startas är strömmen relativt hög, så en adapter med en spänning på 12-24V och en ström på 12A eller mer krävs för strömförsörjningen.

Varning:

1. Luftintaget får inte blockeras och håll inloppet öppet och rent.
2. Håll avgasröret rent. Avgasrörets utlopp ska hållas borta från allt brandfarligt, och undvik att värma upp och antända de brandfarliga varorna och lasten på marken.
3. För att säkerställa optimal förbränning, kom ihåg att rökavgasröret inte kan placeras uppåt, utan måste placeras horisontellt eller nedåt.

Paneldriftsinstruktioner

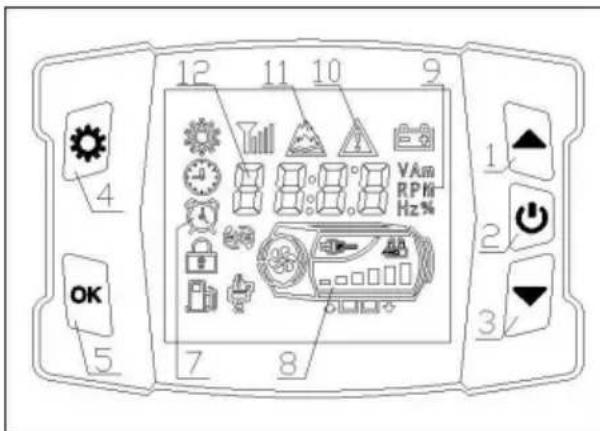

Kontrollpanelen visas i följande bild

1. Lägg till nycklar; 2. On/Off

knapp; 3. Subtraktionsnyckel;

1. Ställ in

nyckel; 5,0K nyckel; 7. Statssymboler;

1. Vård

schematiskt diagram;

9. Dataenhet; 10. Felsymboler; 11.

Platsymbol; 12. Visa data och parametrar;

Visningstid: Tiden som visas i viloläge är naturlig tid. Kort tid: Den tid som visas i startläget är den tid då maskinen börjar köras från start.

P-24	H-3	18°
Avständningsstatus Ström på statusström på status (manuellt länge)	(automatisch länge)

1) Ström på drift

I avstängt läge, tryck och håll ned knappen " " i 2 sekunder för att slå på enheten, och displayen visar "Power on status" som visas i bilden ovan.

2) Avstängning

I strömtillståndet, tryck länge på knappen " " i 2 sekunder, och enheten går in i avstängnings- och kylprocessen och visar "OFF". Efter att enheten har svalnat ned, stängs den av och visar "avstängningsstatus" som visas i bilden ovan. Tvinga inte av strömmen när "OFF" visas. Strömavstängning kan skada tillbehör på grund av hög temperatur inuti maskinen och oförmåga att skingra värme! Vänta tills maskinen visas i avstängt läge innan du sätter igång igen.

3) Manuell drift

Det manuella läget består av 6 växlar (H1-H6). H6 representerar maximal effekt, som visas i "power on state" i figuren ovan. Använd "y" eller "y" tangenten för att öka/minska växeln.

4) Automatisk drift

Automatiskt läge, som visas i bilden ovan, med en inställning på 18°. Använd "y" eller "y" för att öka eller minska temperaturvärdet och ställa in intervallet till 0-40°. Tryck länge på " "-knappen i 2 sekunder för att växla mellan manuella/automatiska lägen. Automatisk uppväxling/nedväxling utanför det inställda temperaturområdet ± 3°.

2. Växla för att visa data vid start

Ström på status. Tryck kort på knappen för att växla mellan att visa data i följande ordning:

växel (eller inställd temperatur) -> skaltemperatur -> arbetsspänning -> omgivningstemperatur -> kolmonoxidkoncentration

4. Manuell smörjning

I avstängt läge, tryck på "y" eller "y"-knappen samtidigt i 2

sekunder för att manuellt styra oljepumpen för att pumpa olja. Släpp knappen och sluta pumpa olja.

5. Höjdlägesdrift

Tryck och håll ned "+" och "OK"-knapparna samtidigt i 2 sekunder för att gå in i höghöjdsläge. Ikonen visas, vilket indikerar början av höghöjdsläge. På hög höjd

minskar luft-bränsleförhållandet för att anpassa sig till hypoxi på hög höjd, och sedan tryck och håll ned "+" och "-"-knapparna i 2 sekunder för att lämna höghöjdsläget.

6. Tid på/av drift

Tryck och håll ned "OK" och "y"-knapparna i 2 sekunder för att gå in i timerinställningsgränssnittet, och indikatorsymbolen " visas. Displayen visar inställning av

avstängningstiden och inte för att ställa in starttiden. Om timerfunktionen redan är aktiverad, stäng av timerfunktionen och symbolen " " slocknar.

1) Tryck på knappen "y" eller "y" för att justera tidsvärdet. Tidsjusteringsintervallet är från 00:00 till 23:59. 2) Tryck på "-"-tangenten för att växla och justera nummerpositionen och motsvarande nummer blinkar. 3) Tryck på "OK"-knappen eller använd utan knapp i 15 sekunder för att spara inställt värde. Om du ställer in starttiden, växla till avstängningstiden. Avsluta annars timerinställningen. 4) Tryck på knappen "" för att inte spara det inställda värdet. Om du ställer in starttiden, växla till inställningen av avstängningstid. Annars avslutar du timerinställningen. 5) I avstängt läge, tryck på " "-tangenten för att bläddra genom displayen på planerad tid för den.

Efter aktivering av timerfunktionen startar klockan automatiskt när den när den schemalagda starttiden; Stängs av automatiskt när det schemalagts avstängningstiden är nådd. När panelen är avstängd, timerfunktionens status kommer att sparas och efter att strömmen slås på kommer timerfunktionens status att återställas.

Om timerfunktionen inte stängs av manuellt, så länge som klockan när den schemalagda på/av-tiden kommer, kommer enheten automatiskt att slås på/av.

7. Klocksynkroniseringsoperation

Tryck och håll ned "OK"-knappen i 2 sekunder för att gå in i klockjusteringsgränssnittet, och indikatorsymbolen " " kommer att visas.

1) Tryck på "y" eller "y" för att justera tidsvärdet. Tidsjusteringsintervallet är från 00:00 till 23:59. 2) Tryck på " "-tangenten för att växla och justera nummerpositionen och motsvarande nummer blinkar. 3) Efter att ha justerat tiden, tryck på "OK"-knappen eller vänta utan knapp i 15 sekunder för att avsluta detta gränssnitt. Synkronisera automatiskt telefonens tid när ansluten till appen.

8. Fjärrkontrollmatching

I avstängt läge, tryck och håll ned "+"-knappen i några sekunder för att gå in i fjärrkontrollens matchande gränssnitt, som visas i följande figur.

HFAI

1) Tryck på "y" eller "y" för att justera lagringsadressen: HFA1, HFA2, HFA3, HFA4 motsvarar fyra fjärrkontroller. 2) Välj fjärrkontrollens nummer, tryck på valfri knapp på fjärrkontrollen, maskinen kommer att matcha koden och avsluta matchningsstatusen. 3) Tryck på " "-tangenten för att avsluta fjärrkodsparningen. *Fjärrkontrollkrav: frekvensband 433MHz, 24 bitars kod

9. Fellarm

Som visas i figuren nedan blinkar motsvarande felsymbol och motsvarande ikon för defekt komponent blinkar. De visade data är felkoden, och dess betydelse kan hittas i feltabellen.

*Tandstift, oljepumpar, fläktar, sensorer, strömförbrukningsmaterial och andra symboler blinkar för att indikera att motsvarande komponenter inte har fungerat.

10. Denna panel stöder mobilappar för att styra enheten via Bluetooth.

Bruksanvisning

1. Det är förbjudet att använda i miljöer med hög luftfuktighet, ledande damm, brandfarliga och explosiva gaser, damm, material, frätande media, stark ljusexponering, och stark magnetisk, hög spänning och hög ström utrustning i närhet.
2. Strömförsörjningsspänningsområde: DC24V-regulator tillämplig (18-32)V; DC12V-kontroller är lämplig för (9-16)V; Olika spänningsregulatorer är inte utbytbara och får inte överskrida det tillämpliga spänningsområdet.
3. Öppna inte kontrollpanelen utan tillstånd.
4. Utrustningen måste installeras strikt enligt kraven och användas under säkra förhållanden.
5. När kroppen är varm och fläkten inte kan fungera normalt är det nödvändigt att kyla snabbt ner kroppen, blås kall luft in i förbränningsintagshålet för att svalna sänk och sänk kroppstemperaturen under 80°C. Förhindra höga temperaturer som skadar komponenter eller orsakar brand.

Vid uppvärmning av utrustningen är det nödvändigt att se till att varje luftkanal är obehindrad och att rörledningen är fri från böjar, tryck och blockeringar för att effektivt säkerställa uppvärmningseffektiviteten och normal drift av utrustningen. Blockerade kanaler kan orsaka höga temperaturer i kroppen, minska uppvärmningseffektiviteten, förkorta utrustningens livslängd eller skada utrustningen. Användningen av kvalificerat bränsle är viktigt för att säkerställa normal användning och livslängd för utrustningen.

Feltabell

Fel koda	Orsak till felfunktion	behanding
E-2	Strömförsörjning spänningsområde	Normalt område: 24V(18-32V)yy12V(9-16V)Kontrollera om batteriet aller generatorn fungerar korrekt och kontrollera om säkringen äldras
E-3	Tändstift felfunktion	1. Kontrollera om tändstiftet Är felaktigt ansluten. 2. Tändstiftet Är trasigt; byt ut tändningen plugg. 3. Huvudkortet Är felaktigt; byt ut huvudkortet.
E-4	Oljepump felfunktion	1. Kontrollera om oljepumpens plugg Är lös och kopplade falskt. 2. Kontrollera huvudkabelstammen für urkoppling. 3. Oljepumpen Är defekt; byt ut oljepumpen.
E-5	Hög temperatur larm (inlopp luft >50yy hölje >230 y)	1. Felaktig aller felaktig ugnstemperatur sensordtyp; byt ut sensorn. 2. Huvudkortet Är felaktigt; byt ut huvudkortet. 3. Kontrollera om luftutloppet och avgasrören är böjd aller für läng, vilket påverkar ventilationen och Förhindrar att värmen försvinner. 4. Kontrollera om fläkten gär normalt
E-6 Fläktfel		1. Kontrollera om bilens fläkthjul Är fastnat. 2. Kontrollera om fläktpluggen Är lös och felaktigt kopplad. 3. Fläkten Är defekt; byt ut fläkten. 4. Kontrollera om vindhjulsinduktionen magneten saknas eller har fel polaritet. 5. Kontrollera om modernkortet vindhastighet sensorn Är normal. 6. Huvudkortet Är felaktigt; byt ut huvudet styrelse.
E-7	Kommunikation Fel	Upptäcker ledningsnät
E-8	Stäng av motor	1) Kontrollera om det finns oljebrist, lög temperatur stelning av olja, blockerad objekrets och fastnat oljepump 2) Kontrollera om syreintag och avgaser kanalerna Är fria 3) Kontrollera om höljets temperatursensor Är i fullkontakt med höljet och om trycket våren Är stark.
E-9 Sensorfel		Är temperatursensors anslutningsledning och kontakten skadad aller lös, och är sensorn skadad
E-10	Misslyckad start	1) Temperaturen på höljet är für hög, och det kunde inte kyla höljet after att ha startat i 3 minuter 2) Det finns en stor mängd vit rök avgaserna 2.1) Kontrolera om filterskärmen bredvid tändstiftet är rena. Om den inte är ren, rengörller byt ut den 2.2)Kontrolera om oljepumpen sprutar olja kraftigt 2.3)Kontrolera om tändstiftet öldras 3)Det finns en liters mängd vit rök aller ingen rök i avgaserna 3.1)Kontrolera für oljebrist, frusna eller blockerade oljekretsar 3.2) Kontrolera om oljepumpen har fastnat aller skadad, och om oljepumpen inte fungerar korrekt 3.3) Kontrolera om Förbränningsintags- och avgaskanalerna är fria 3.4)Kontrolera om tändstiftet är skadat 3.5)Är spelet mellan det ihre vindturbinen für stort 4)Tänd normal men rapportera fortfarande tändningsfel Kontrolera om höljets temperaturgivare är i full kontakt med höljet, omtryckfjädern är stark och om sensorn fungerar korrekt
Avgasetröretblir rött	Onormal Förbränning kammare aller olja pump	Omedelbar avständning kravs, och aluminiumkroppen;bör demonteras für att kontrolera om den interna Förbränningskammaren är fõrseglad aller ersatt;
Abnormaltbrussch	Avgasblockering	Den;bör omedelbart stängas av och kontrolleras forstopp i avgasröret, ljuddãmparen och avgasutloppet. Omdet finns blockeringar, rengör dem och äteruppta normal drift;
Oljeläckage	Internt oljeläckage i maskinen	1. Värmaren kan inte installeras på sidan, och syrgashålet på ena sidan av tändstiftet,gör att olja kan rimna ut长期以来Deäidras
		korrekt installationsmetod är att ha insugs-/avgasportarna vända nedät; 2. Dálig oljekvalitet orsakar blockering av tändstiftets finfördelningsnät i föbränningskammaren, som inte antänds och rinner ut长期以来 med avgasröret. Nätverket für atomisierung av tändstiftet bör bytas ut och högkvalitativ diesel bör bytas ut; 1. Kontrolera om det finns nçon blockering i insugningsröret som orsakar öttirrückligt syreintag; 2. Det lilla utrymmet i luftintagsläget leder till att
Avger svart vi ar de	Otilräcklig syreintag och kolansamling i föbränningen kammare	luftintaget blockeras; 3. Ta isär maskinens inre föbränningskammare für att kontrolera kolavsättingar och byt ut föbränningskammaren i tid;
Avger blättvi ar de	Dálig oljekvalitet	Dieselvärmare kan endast använda högkvalitativ diesel, och diesel med negativ temperatur bör användas på vintern;
Emitt i vitt vi ar de	Tändningsfel	1. Kontrolera om den interna pumpoljevolymen i maskinen ar För hög, vilket gört att tändstiftet inte kan tändas. Oljeröret skatas bort och startas om 2-3 gänger innan det ätergår till det normala, och sedan skalojeröret sällas in; 2. Använd en hårtork for att blåsa in i inloppsröret under en tid tills det fungerar som det skaa; 1. Kontrolera att brändsletarken ar fylld med diesel, eftersom andra bränslen kan orsaka lukt; 2. Öppna maskinens höjefor att kontrolera om det finns oljeläckage inuti;
Dagar den gul r	Diesel asisterad föbränning	1. Förlängning eller modifiering kräver inköp av högtemperaturbeständiga tillbehör, annarskommen den höga varmen fränvärmaren att orsaka en obehaglig och stickande lukt; 2. Förlängningsröretbör inte vara böjt eller
Lukt av plastikkanvändas	Om externa tillbehör ske	für langt, eftersom detkommen att göra att ∀me inte kan släppas ut och hög inre temperatur ger en plastlukt; 3.Installation av perforerade avgasör
		kräver inte skydd. Normalt släpps avgaserna ut genom avgasrören. Är det att trögolv måste stora hjål öppnas och järnplåtar användas som skydd. Värmen från avgasröret kan那儿 upp till 400 grader och vidhäftande ämnen kan inte appliceras på ytan, annarskommen det att orsaka obehaglig lukt och till och med kolmonoxidproduktion. Högtemperaturbeständiga material måste köpas für tätning

DRIFTINSTRUKTIONER FÖR CO-KONTROLLER

Modell: C21

Sensorprob

Länkkontakt

Produktspecifikationer/parametrar

1. För att förhindra risken för kolmonoxidförgiftning orsakad av felaktig installation är produkten utrustad med ett kolmonoxidlarm. När kolmonoxidhalten i det slutna utrymmet når 300 ppm kommer LCD-omkopplaren att uppmana CO att överskrida gränsen. När innehållet når 500 ppm utlöses ett larm och maskinen stängs av. Läckagepunkten måste kontrolleras och repareras omedelbart innan den tas i bruk.
2. Kolmonoxidlarmenheten är utrustad med en 2 m förlängningskabel, som kan installera sonden i valfri position. Det rekommenderas inte att installera den för långt bort från dieselvärmaren eller för nära.

Konfigurationstabell - Modell: C21
N DE.	Fungera	Parameter NO.		Fungera	Parameter
1	detekteringsområde 0-990 ppm 7			drift temperatur	-20~50y
2	Upptäcker överbelastning	2000 ppm 8		Tryck Räckvidd	Standard atmosfärisk tryck ± 10 %
3	repeterbarhet	±3 %	9	Fürse Spänning	5,2V±0,5V
4	Svarstid (t90)	y30 s	10	konsumtion	y10,0mA
5	Uplösning fãrhallande	y5 ppm	11	Förlängningslinje	2m
6	Noll drift (-20~40 y)	y10 ppm	/	/	/

1. När CO-koncentrationen ligger inom styrenhetens detektionsområde

överskrider gränsen kommer omkopplaren att visa ett fel/kontrollampans indikatorlampa blinkar, och omkopplaren stänger automatiskt av värmaren för att undvika en kontinuerlig ökning av CO-koncentrationen; Ventilation bör ordnas omedelbart (om miljön är trång och förhållandena tillåter, öppna ventilationsöppningarna för att skapa en så öppen miljö som möjligt. När miljön är öppen

eller ventilation är obekväm, rekommenderas att öka ventilationsutrustningen för att påskynda luftcirkulationen och släppa ut CO-gas), och personal i miljön bör evakueras omedelbart från miljön där nuvarande CO-koncentration överstiger standarden;

1. Om installations- och användningsmiljön är korrekt, rekommenderas att personal återvänder till arbetsområdet och startar om för att kontrollera CO-koncentrationen för att se om den uppfyller standarderna.
2. Under användningen av denna produkt är det viktigt att bibehålla långtidsluftcirkulation och regelbundet kontrollera koncentrationen av kolmonoxid (internationell standard 50mg/m³ och 40 PPM) för att säkerställa personlig säkerhet. Om symtom på kolmonoxidförgiftning uppstår (såsom yrsel, huvudvärk, illamående etc.), bör man omedelbart hålla sig borta från föroreningskällan, andas frisk luft och söka medicinsk hjälp.
3. Den här produkten använder elektrokemiska sensorer, som lätt påverkas av lokala temperatur- och luftfuktighetsstörningar, vilket resulterar i en liten påverkan på detekteringsnoggrannheten. För att garantera din säkerhet, använd därför denna produkt objektivt och rimligt. Dess livslängd påverkas av miljön, och sensorns noggrannhet testas regelbundet. Om felet är för stort, byt ut sensorn.
4. Även om ett kolmonoxidlarm är installerat måste rummet vara ordentligt ventilerat för att förhindra att alltför stora CO-utsläpp under sömnen inte hanteras i tid.

Försiktighetsåtgärder och användningsspecifikationer

1. Öppna inte produkthöljet när du vill; Förhindra att externa krafter skadar sensorn;
2. Produkterna bör undvika kontakt med organiska lösningsmedel (inklusive silikongummi och andra lim), beläggningar, kemikalier, ledningsoljor och höga koncentrationer av gaser;
3. Produkten bör inte vara helt inkapslad med hartsmaterial under användning och förvaring, och den bör inte heller nedsänkas i en anaerob miljö under lång tid, annars kommer det att skada sensorns prestanda; Påverkar produktens detekteringsnoggrannhet;
4. Denna produkt kan inte användas under lång tid i miljöer som innehåller frätande gaser;
5. Under installation och användning är det nödvändigt att undvika vertikalt luftintag framifrån;
6. Produktens luftintag får inte vara blockerat eller förorenat;
7. Denna produkt måste installeras stadigt och inte utsättas för kraftiga stötar eller vibrationer;
8. Använd inte om skalet är skadat eller deformerat;
9. Förbjud långtidsförvaring och användning av denna produkt i alkaliska gaser med hög koncentration;
10. Byt ut styrenheten mot en ny i god tid när den når sin förväntade livslängd;
11. Förbjud långtidsförvaring och användning av denna produkt i alkaliska gaser med hög koncentration;
12. Byt ut styrenheten mot en ny i god tid när den når sin förväntade livslängd;

BLUETOOTH-FUNKTION

Sök och ladda ner motsvarande APP-namn "AirHeaterCC"

Alternativet, skanna QR-koden nedan med din telefon och klicka på motsvarande system för att ladda ner, följ sedan stegen nedan för att ansluta och styra enheten med din telefon.

Alternativt för Android-system, alternativt för Google Download, alternativet är IOS-systemet

Ladda ner AirHeaterCC

för att komma in i följande gränssnitt:

1, Bluetooth-länk

2, Inställningsknappar, 3, Bluetooth-anslutningsstatus, 4, Utrustningsstatus och felbeskrivning

5, "-"-knapp, 6, Displaytemperatur/

växel

7, "+"-knapp

8, arbetsspänning; 9, höjd; 10, aluminiumkroppstemperatur

11,

Omgivningstemperatur; 12, ventilationsläge

13, på/av uppvärmningsknapp; 14, plattomkopplare

15, låg

2. Enhetsanslutning via Bluetooth

Tryck på Bluetooth-länkknappen för att komma in på följande sida:

Välj 1 som "Heater+Machine Code" (när enheten är påslagen, kort tryck på OK-knappen på omkopplarpanelen för att visa den). (Maskinkoden på bilden är endast för referens, och den faktiska visade maskinkoden ska råda.)

2 är Bluetooth-signalstyrkan (som visas i signal 68 ovan, desto mindre värde, desto starkare signal). Om ingen enhet hittas, kontrollera om det finns andra telefoner redan anslutna till den här enheten (varje enhet kan bara vara ansluten till en telefon), eller slå på enheten igen och slå på Bluetooth-funktionen på telefonen innan du går vidare till det första steget.

3. Efter lyckad länkning kommer den att visas som i följande figur:

Avstängningsstatus

Ström på status (manuellt läge)

Ström på status (temperaturläge)

1. Ström på drift

I avstängt läge, tryck på [värmeknappen]. Enheten är påslagen för värme och visar "power on status" som visas i bilden ovan. Tryck på [+]-knappen för att växla upp enheten, tryck på [-]-knappen för att växla ned enheten, tryck på [lägesomkopplaren]-knappen för att växla mellan manuellt/konstant temperatur läge (0-40 grader), och tryck på knappen [plattknapp] för att växla mellan platta/slapt läge.

2. Avstängning

I strömtillståndet trycker du på [värmeknappen] och enheten går in i avstängning och kylningsprocess, visar "kylning pågår". Enheten kan endast stängas av efter att ha svalnat och visat "avstängningsstatus" som visas i bilden ovan.

3. Ventilationsdrift

I avstängt läge, tryck på ventilationsknappen för att slå på/av ventilation, och justera fläkthastigheten genom att trycka på [+] eller [-].

4. Inställningssida Beskrivning:

1. Enhetsinställningar inkluderar: Fahrenheit, Celsius, fot, meter. 2. Språkinställningar inkluderar: kinesiska, engelska, spanska, franska, tyska, italienska, polska, nederländska, svenska, ryska. 3. Tidtagningsfunktionen inkluderar: Måndag till Söndag, och kan ställas in på starttid, stängningstid, engångstid och cykelläge. 4. Automatisk start/stopp-funktion: Efter att ha varit påslagen fungerar maskinen i effektivt konstant temperaturläge (vissa enheter har inte denna funktion). 5. Användarmanualen innehåller felkoder och felsökningsmetoder.

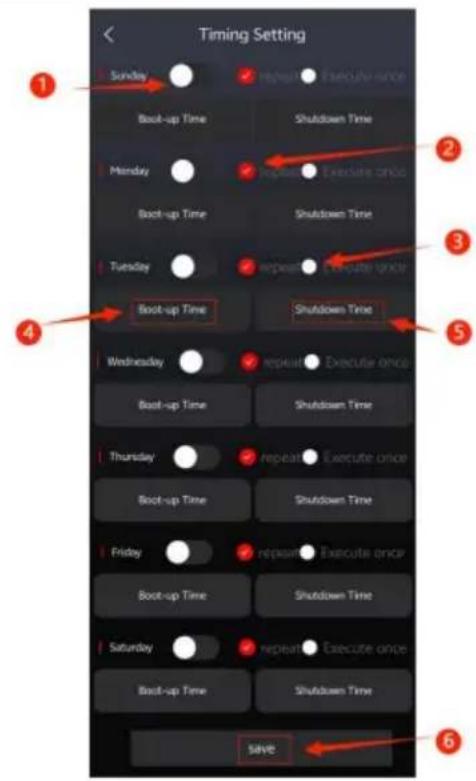

5. Tidsinställd sida beskrivning:

1. På/Av-knapp 2. Loopkörning 3. Utför en gång 4. Utrustning på och av tid 5. Spara.

Ställ in starttiden i avstängt läge, som visas i den vänstra bilden.

1. Aktuell tid 2. Öppna timer 3. Ställ in tidsinställd starttid 4. Spara

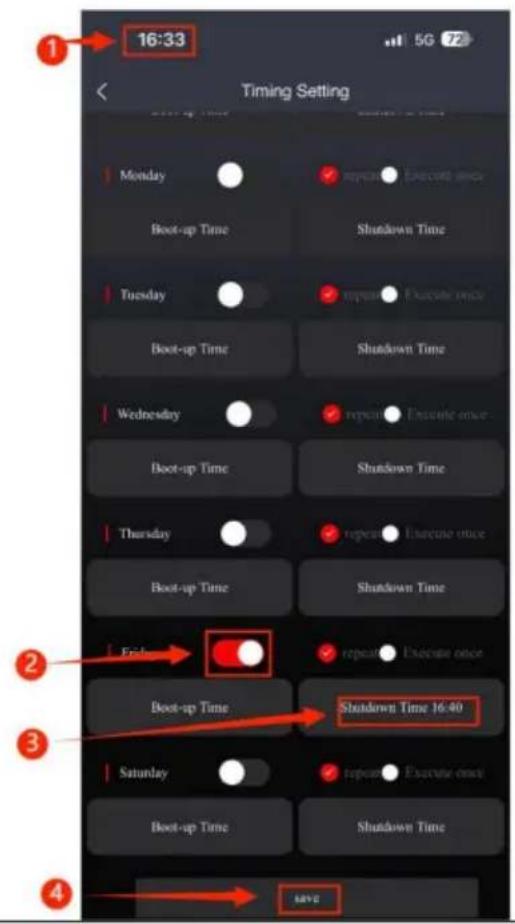

Ställ in avstängningstiden i strömtillståndet, som visas i den vänstra bilden. 1. Aktuell tid 2. Öppna timer 3. Ställ in tidsinställd avstängningstid 4. Spara

1. 1. Knapp på 2. Välj enhetens starttemperatur (3-10 °C) 3. Välj enhetens avstängningstemperatur (3-10 °C) 4. Spara 5. (A-Automatiskt) När du arbetar i automatiskt på/av-läge kan den önskade temperaturen justeras genom att trycka på knapparna ([+] och [-] (0-40 °C)).
2. Utrustningens omgivande temperatur är referenstemperaturen
3. Automatiskt start/stopp är endast effektivt när man arbetar i konstant temperaturläge. Diagrammet ovan visar: ställ in temperaturen till 37 °C, slå på

temperatur till 5 °C, temperatur stäng av till 5 °C, sluta värma när utrustningens omgivningstemperatur är 42 °C och slå på uppvärmning när utrustningens omgivande temperatur är 32 °C (tidsinställd på/av)

Teknisk support och e-garanticertifikat
