BEDIENUNGSANLEITUNG CY5004 Vevor
Technischer Support und E-Garantie-Zertifikat www.vevor.com/support
DIESELHEIZUNG
Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. "Sparen Sie die Hälfte", „Halber Preis" oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den größten Topmarken erzielen können, und bedeuten nicht unbedingt, dass sie alle von uns angebotenen Werkzeugkategorien abdecken. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den größten Topmarken tatsächlich die Hälfte sparen.
VEVOR
TOUGH TOOLS, HALF PRICE
DIESELHEIZUNG
Brauchen Sie Hilfe? Kontaktieren Sie uns!
Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns:
Technischer Support und E-Garantie-Zertifikat www.vevor.com/support
Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.
| Symbol | Symbol Beschreibung |
| Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Lesen Sie die Bedienungsanleitung sorgfältig durch. | |
| Dieses Symbol vor einem Sicherheitshinweis weist auf eine Art Vorsichtsmaßnahme, Warnung oder Gefahr. Das Ignorieren dieser Warnung kann zu einem Unfall führen. Um das Risiko von Verletzungen, Feuer oder Stromschlag, folgen Sieitte immer den Empfehlungen siehe unten. | |
| RICHTIGE ENTSORGUNG: Dieses Produkt unterliegt den Bestimmungen der Europäische Richtlinie 2012/ 19/EG. Das Symbol eines Wheelie Ein durchgestrichener Behälter bedeutet, dass das Produkt eine separate Müllabfuhr in der Europäischen Union. Dies gilt für die Produkt und alle mit thisem Symbol gekennzeichneten Zubehörteile. Produkte gekennzeichnete Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden. Abfall, sondern müssen zur Wiederverwertung an einer Sammelstelle abgegeben werden elektrische und elektronische Geräte. | |
| Achtung: Giftiges Material. Vermeiden Sie den Kontakt mit Kontakt mit giftigen Stoffen. | |
| Achtung: Entzündbares Material. Achten Sie daraufuf, keinen Brand zu verursichen. durch Entzünden brennbaren Materials. |
SICHERHEITSHINWEISE

WARNUNG:

Lesen Sie alle Sicherheitswarnungen, Anweisungen, Abbildungen und Spezifikationen, die mit dieser Dieselheizung geliefert werden. Nichtbeachten aller aufgeführten Anweisungen kann zu Stromschlägen, Bränden und/oder schweren Verletzungen führen.
- Folgende Maßnahmen sind zu unterlassen:
Tauschen Sie keine wichtigen Komponenten des Dieselheizgeräts aus. Verwenden Sie nicht eigenmächtig Ersatzteile anderer Hersteller. Missachten Sie nicht bei der Installation oder dem Betrieb die Anweisungen und Anleitungen.
- Bei der Montage und Installation dürfen nur Original-Anbau- und Ersatzteile verwendet werden. Wartung.
- Die Heizgeräte dürfen nicht an Orten verwendet werden, an denen sie entzündbare Dämpfe oder Staub bilden können, zum Beispiel:
Treibstofflager, Kohlenstofflager, Holzlager, Getreidespeicher und
ähnliche Orte, Diesel-/Tankstelle
Und halten Sie sich fern von Kraftstofftanks, Kompressionsbehältern, Feuerlöschern, Kleidung oder anderen brennbaren Gegenständen.
- Verwenden Sie zum Starten nicht den Zigarettenanzünder.
- Verwenden Sie das Heizgerät nicht in geschlossenen und/oder unbelüfteten Räumen.
- Beim Einfüllen von Kraftstoff müssen die Heizgeräte ausgeschaltet sein.
- Unterbrechen Sie während des Betriebs nicht die Stromzufuhr.
- Wenn Kraftstoff aus dem Kraftstoffsystem von Heizgeräten austritt, wenden Sie sich bitte an VEVOR zur Reparatur.
- Platzieren Sie den Abgasauslass im Außenbereich, um das Eindringen von Abgasen zu verhindern.
- Während der Arbeit ist es verboten, die Stromversorgung direkt zu unterbrechen und den Betrieb der Heizung zu unterbrechen.
- Alle Lücken zwischen der Montageplatte und der Karosserie abdichten.
- Die Maschine stoppt das Heizen nach dem Übertemperaturschutz. Bitte nicht ausschalten. Nachdem die Maschine natürlich abgekühlt und ausgeschaltet ist, kann sie neu gestartet werden.
- Trennen Sie nach dem Ausschalten der Maschine nicht sofort die Stromversorgung. Es dauert 3-5 Minuten, bis die Maschine vollständig zum Stillstand kommt.
- Nachdem die Maschine 3-5 Minuten lang gestartet ist, funktioniert sie normal und heizt sich auf. Bitte warten Sie geduldig.
- Wenn die Heizung gestartet wird, ist der Strom relativ hoch, so dass ein Adapter mit einer Spannung von 12V und einem Strom von 15A oder mehr für die Stromversorgung erforderlich ist.
- Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen verwendet werden, wenn sie beaufsichtigt oder unterwiesen wurden, das Gerät sicher zu benutzen und die Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Wartung durch den Benutzer dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.
17. WARNUNG: Brennbares Material

Bei Installation/Nutzung, Wartung und Entsorgung des Gerätes achten Sie bitte darauf, dass sich keine brennbaren Stoffe in der Nähe des Auspuffrohrs befinden. Die Temperatur des Auspuffrohrs ist sehr hoch, wenn es
in Betrieb ist. Achten Sie darauf, dass kein Feuer durch das Entzünden brennbaren Materials entsteht.
Bitte befolgen Sie die folgenden Methoden genau, um Isolierhülsen richtig am Auspuffrohr zu installieren und die Oberflächentemperatur zu reduzieren:

- Achten Sie bei der Installation/Nutzung, Wartung und Entsorgung des Geräts darauf, dass genügend Platz für die Belüftung vorhanden ist, um Kohlenstoffablagerungen zu vermeiden. Kohlenmonoxidvergiftung. Platzieren Sie den Abluftauslass im Freien, um das Eindringen von Abgasen zu verhindern.
Um das Risiko einer Kohlenmonoxidvergiftung durch unsachgemäße
Installation zu verringern, ist das Produkt mit einem Kohlenmonoxid-Alarm ausgestattet. Wenn der Kohlenmonoxidgehalt im geschlossenen Raum 300 ppm erreicht, zeigt der LCD-Schalter
CO an und fordert auf, den Grenzwert zu überschreiten. Wenn der Inhalt 500 ppm erreicht, wird ein Alarm ausgelöst und die Maschine abgeschaltet. Die Leckagestelle muss
unmittelbar vor der Inbetriebnahme überprüft und instand gesetzt werden.

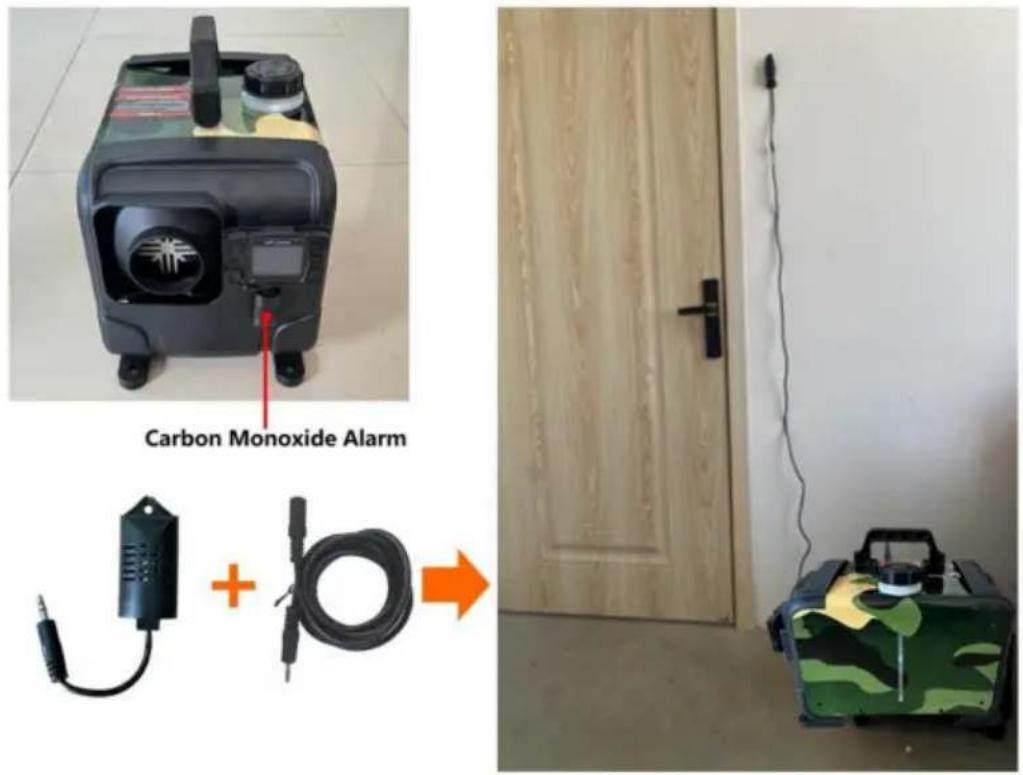

Das Kohlenmonoxid-Alarmgerät ist mit einem 2 m langen Verlängerungskabel ausgestattet, mit dem die Sonde in jeder beliebigen Position installiert werden kann. Es wird nicht empfohlen, es weit weg von der Dieselheizung oder zu nah zu installieren.

BEWAHREN SIE DIESE ANWEISUNGEN AUF
FCC-INFORMATIONEN
ACHTUNG: Durch Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Konformität verantwortlichen Partei genehmigt wurden, kann die Berechtigung des Benutzers zum Betrieb des Geräts erlöschen!
Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei Bedingungen:
1) Dieses Produkt kann schädliche Störungen verursachen. 2) Dieses Produkt muss alle empfangenen Störungen tolerieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.
ACHTUNG: Änderungen oder Modifikationen an diesem Produkt werden von der Partei nicht ausdrücklich genehmigt. Die Verantwortung für die Einhaltung der Vorschriften kann zum Erlöschen der Berechtigung des Benutzers zum Betrieb des Produkts führen.
Hinweis: Dieses Produkt wurde getestet und entspricht den Grenzwerten für digitale Geräte der Klasse B gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte sollen einen angemessenen Schutz gegen schädliche Störungen bei der Installation in Wohngebieten bieten.
Dieses Produkt erzeugt und verwendet Hochfrequenzenergie und kann diese ausstrahlen. Wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann es zu schädlichen
Störungen des Funkverkehrs kommen. Es gibt jedoch keine Garantie dafür, dass
Störungen bei einer bestimmten Installation nicht auftreten. Wenn dieses Produkt dennoch Störungen verursacht,
schädliche Störungen des Radio- oder Fernsehempfangs, die festgestellt werden können durch
das Aus- und Einschalten des Produkts, wird dem Benutzer empfohlen, das Problem zu beheben.
Störungen durch eine oder mehrere der folgenden Maßnahmen.
Richten Sie die Empfangsantenne neu aus oder verlegen Sie sie. Vergrößern Sie den Abstand zwischen Produkt und Empfänger. Schließen Sie das Produkt an eine Steckdose an, die zu einem anderen Stromkreis gehört als der Receiver angeschlossen ist. Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker.
PRODUKTFUNKTION
- Das Dieselheizgerät (nachfolgend Heizgerät genannt) ist unabhängig von der
Original-Motorsystem. Es nutzt einen 12-24V Gleichstrom zum Antrieb. Es gibt
Zwei Arten von Steuerungsmodi für die Heizung: Automatischer Steuerungsmodus und Manueller
Steuermodus. Die Heizung verwendet leichten Diesel, der der
Umgebungstemperatur als Kraftstoff entspricht, und es kann in der Regel bei
einer Temperatur von über 40°C gestartet und betrieben werden. Die eingeatmete Frischluft wird durch den
Wärmetauscher durch die Energie, die aus der Verbrennung von Brennstoff kommt, dann geblasen, wo es nötig ist. Diese Art von Heizung hat den Vorteil der kompakten Struktur,
geringes Gewicht, hohe thermische Effizienz, Wirtschaftlichkeit bei Strom und Kraftstoff und einfache Installation.
- Die Heizung beseitigt Schaden am Auto, der durch den plötzlichen Abfall der
Temperatur entsteht, verbessert die Temperatur im Auto und wärmt den Motor vor
Kühlmittel, um Motorverschleiß bei niedrigen Temperaturen zu vermeiden. Förderlich für den Fahrzeuginnenraum-Aufbau, Autostart und Beschlagen der Autoscheiben.

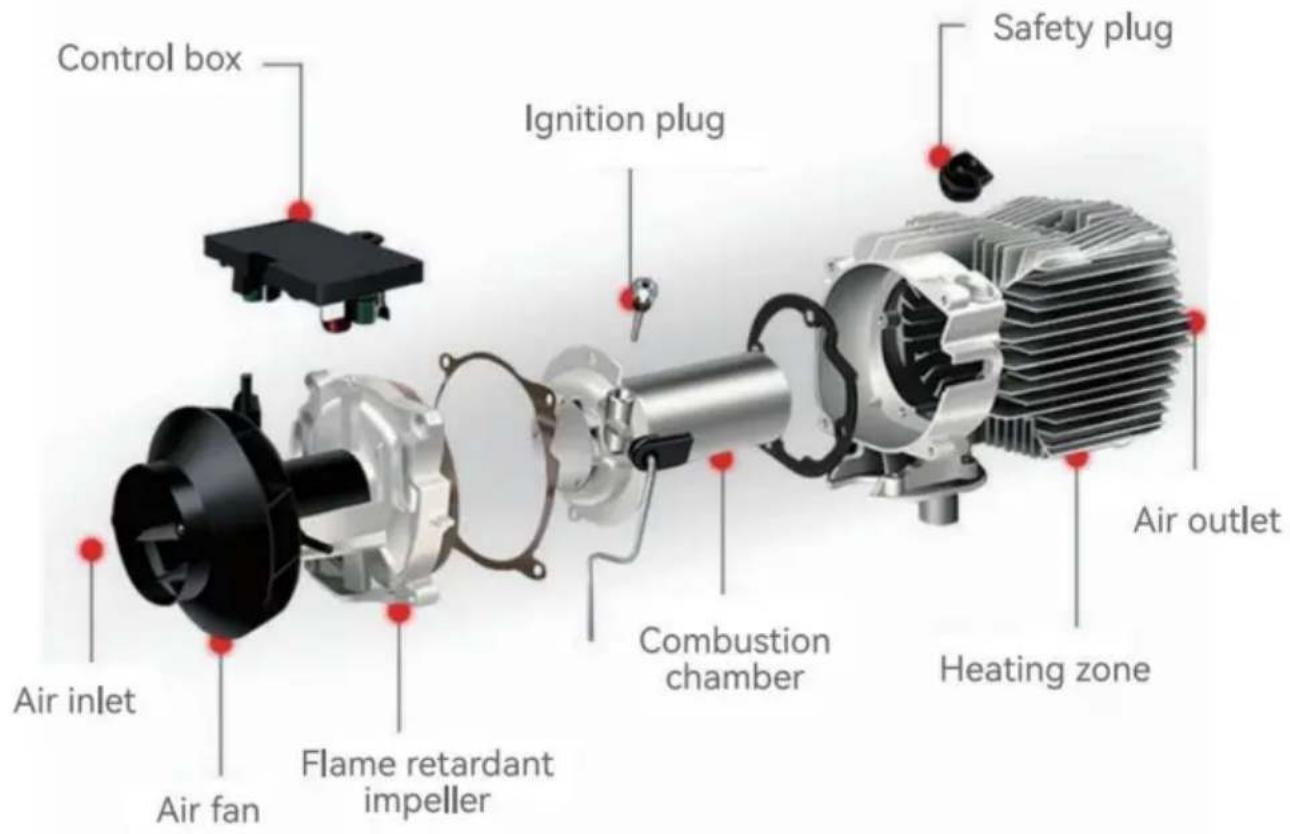

INTERNE STRUKTUR

EINBAULAGE

- Zur Beinfreiheit des Beifahrers.
- An der Rückwand des Fahrerhauses.
- Fahrersitzlehne.
- Im Werkzeugkasten.

- Vor dem Beifahrersitz.
- Zwischen Fahrersitz und Beifahrersitz. 3. 3 und 4 unter dem Behälter.
- Im Kofferraum.

Die Heizung wird überwiegend im Fahrgastraum oder Gepäckraum des Fahrzeugs eingebaut. Wenn es nicht möglich ist, sie zu montieren, befestigen Sie die Heizung unter der Unterseite des Fahrzeugs, aber seien Sie vorsichtig vor Spritzern.

- Auf dem Fahrersitz.
- An der Rückwand des Fahrerhauses.
- Im Inneren der Schutzbox.

- In der Garage an der Wand installiert.
- Es dürfen keine Fremdkörper vorhanden sein, die die vorderen und hinteren Lüftungsschlitze blockieren.
- Keine brennbaren Materialien in der Höhe des Auspuffrohrs.

- An der Wand des Lagers installiert.
- Es dürfen keine Fremdkörper vorhanden sein, die die vorderen und hinteren Lüftungsschlitze blockieren.
- Keine brennbaren Materialien in der Nähe des Auspuffs.

Die Installation der Maschine erfordert Fachpersonal für die Installation.

Es wird empfohlen, beim Tanken hochwertigen Dieselkraftstoff zu verwenden. Andere Brennstoffe wie Kerosin, Pflanzenöl, Benzin, Altöl usw. können nicht verwendet werden. Andernfalls kann die Heizung einen unangenehmen Geruch aufweisen und während des Betriebs Fehlfunktionen aufweisen.
MODELL
| Modell | CY5002 | CY5004 |
| Aussehen | ||
| Leistung ZWH | 8KW | |
| Heizmedium | Luft | |
| Kraftstoff | Diesel | |
| Bewertungen | Gleichstrom 12-24 V/40 W | |
| Adapter | 100-120 Vy, 50-60 Hz, 12 V/12 A Für US-Benutzer 100-240 Vy, 50-60 Hz, 12 V/12 A Für europäische Benutz | |
PACKLISTE
| CY-5002 | CY-5004Modell | ||
| Hauptmotor | 1 | 1 | |
| Kohlenmonoxid Modul | 1 | 1 | |
| Netzkabel | 1 | 1 | |
| Verländerungslinie | 1 | 1 | |
| Fernbedienung | 1 | 1 | |
| Drehüse | / | 1 | |
| Adapter | 1 | 1 | |
| Maschinenbefestigungstück | 4 | 4 | |
| Bedienungsanleitung | 1 | 1 | |
| Schalldämpfer mit 1 Befestigung Stück und 2 Schrauben | 1 | 1 | |
| Ansaugrohr | 1 | 1 | |
| Auspuffrohr | 1 | 1 | |
| Blasrohr | 4 | 1 | |
| Blasrohrklemme | 4 | / | |
| Klemme | 6 | 6 | |
| Rohrschelle | 2 | 2 | |
| Luftfilterelement | 1 | 1 | |
| Schraube für das Schloss fangen | 6 | 6 | |
| Schnellverbinder | / | 1 | |
| Schutzhülle | 1 | 1 | |
| Schalldämpferbefestigung schrauben | 1 | 1 | |
| Maschinenbefestigungsbolzen | 4 | 4 |
Beachten Sie das Installationsdiagramm unten und lesen Sie die Vorsichtsmaßnahmen sorgfältig durch bei der Installation oder Verwendung von:

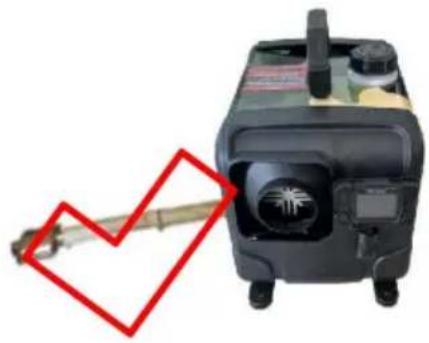

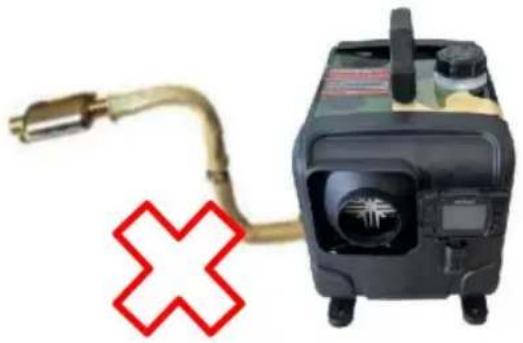

1. Keine seitliche Installation:
Die seitliche Installation der Dieselheizung führt zu Öllecks im Inneren der Maschine
nach einer gewissen Nutzungsdauer, wobei große Mengen Rauch und Kohlenmonoxid entstehen und zu Vergiftung führen. Lassen Sie während der Installation einen Abstand von 10 cm um die Heizung, um eine gute Belüftung sicherzustellen.
Bei der Installation des Heizgeräts innerhalb eines Gebäudes:
① Bei Innenaufstellung des Heizgerätes: Bohren Sie Löcher in die Wand, damit das Abgasrohr im Freien aufgestellt werden kann. Achten Sie auf die Isolierung des Abgasrohrs, da es sehr heiß ist und einen Brand verursachen könnte. ② Bei einem Heizgerät im Freien: Es ist notwendig, das Abgasrohr zu verlängern, um zu vermeiden, dass die Abgase aus der hinteren Lüfterposition des Heizgeräts in das Gebäude gesaugt werden, was zu einer Kohlenmonoxidvergiftung führen kann.


Richtige Einbaurichtung Falsche Installationsrichtung
2. Vorsichtsmaßnahmen bei der Stromversorgung:
Die Stromversorgung des Dieselheizgeräts muss folgende Anforderungen erfüllen:

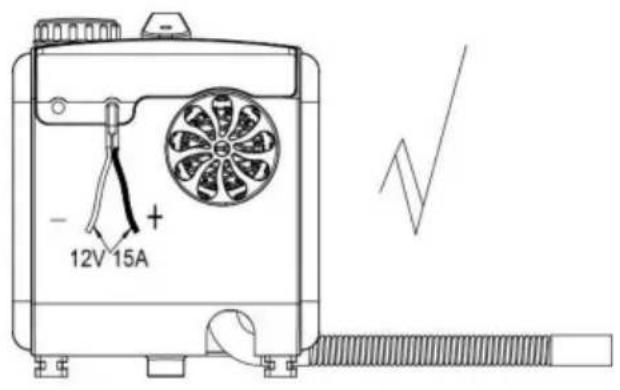

Spannung: 12V; Strom: 20A, entweder von einer direkten Stromquelle oder einer Batterie. Wenn
das Heizgerät über eine Batterie betrieben wird, laden Sie die Batterie nicht während des Betriebs auf, da
Unzureichender Strom kann zu Fehlfunktionen führen. Sorgen Sie für eine feste und sichere Verbindung
zur Batterie. Die Verwendung von Klammern zur Befestigung kann zu schlechtem Kontakt führen.
Bei der Verlängerung des Stromkabels für die Dieselheizung sollte der Kabeldurchmesser
2y sein. Die Verwendung eines dünnen Drahtes kann zu unzureichendem Strom führen, wodurch die Heizung nicht
zu arbeiten. Verwenden Sie nach dem Anschließen Isolierband, um die Verbindung zu schützen und
elektrische Leckagen zu vermeiden, die zu Bränden führen könnten.
Unterbrechen Sie die Stromversorgung nicht, wenn die Dieselheizung mit hoher
Temperatur arbeitet. Dies kann zu Fehlzündungen aufgrund hoher Temperaturen führen.
Dies kann zu dauerhaften Schäden führen. Lösungen:
- Wenn die Stromversorgung unterbrochen ist und Sie die Heizung sofort wieder einschalten: Warten Sie, bis die Wärme des Heizgeräts vollständig abgeleitet ist, bevor es für den normalen Betrieb eingeschaltet wird.
- Wenn die Heizung nach einem Stromausfall längere Zeit eingeschaltet bleibt: Unvollständige Verbrennung im Inneren kann eine große Menge Rauch entstehen. Warten Sie, bis der Rauch sich verzogen hat, und die Heizung startet automatisch und funktioniert normal.

Es wird empfohlen, beim Tanken hochwertigen Dieselkraftstoff für die Dieselheizung zu verwenden. Andere Brennstoffe wie Kerosin, Pflanzenöl, Benzin, Altöl usw. können nicht verwendet werden.
Andernfalls kann es zu einem unangenehmen Geruch im Heizgerät kommen und Störungen während des Betriebs.
| Kraftstofftankanschluss | 2 | Kraftstofftankwaage | |
| 13 | Kohlenmonoxid-Alarm | 4 | Flüssigkristallverschluss |
| 5 | Auslauf | 6 | Fundament |
| 7 | Luftseinlass-/ | 8 | Stromversorgungsanschluss |
| 9 | Auslassöffnung | 10 | Luftseinlass |

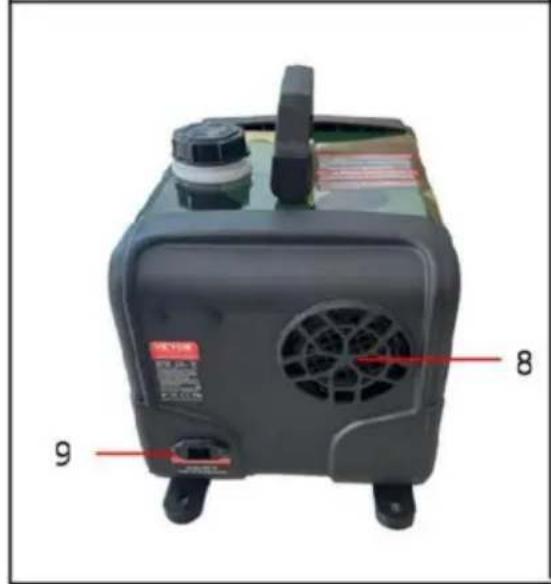

Modell:CY-5004

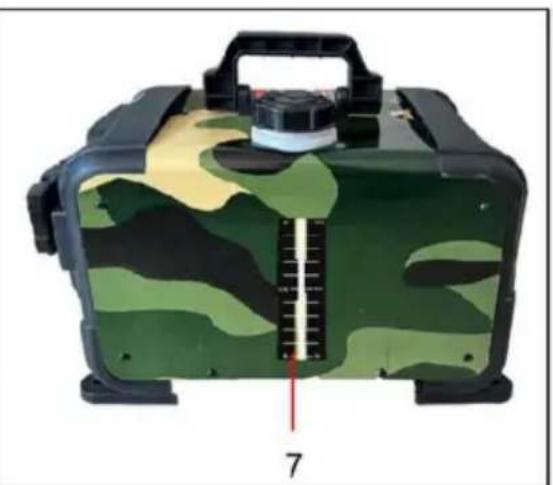

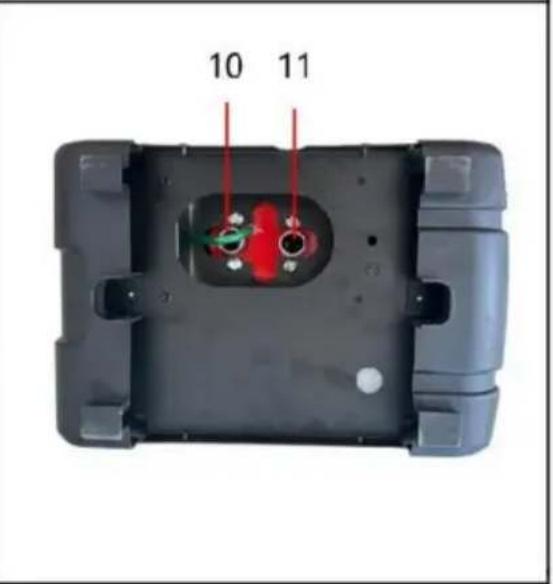

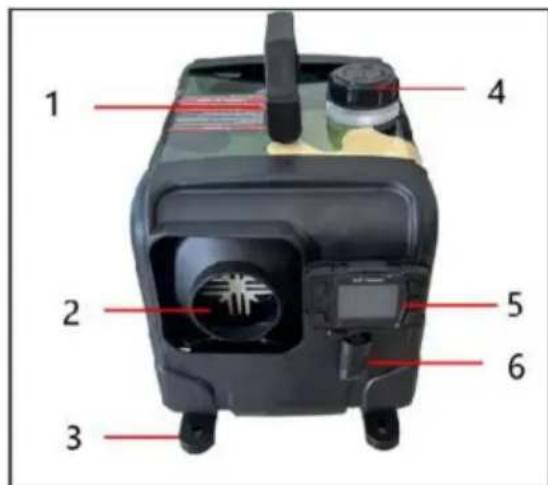

| 1 | handhaben | 2 | Auslauf |
| 3 | Fundament | 4 | Kraftstofftankanschluss |
| 5 | Flüssig Kristallverschluss | 6 | Kohlenmonoxid-Alarm |
| 7 | Kraftstofftankwaage | 8 | Lufteinlass |
| 9 | Stromversorgungsanschluss | 10 | Lufteinlass |
| 11 | Auslassöffnung | ||

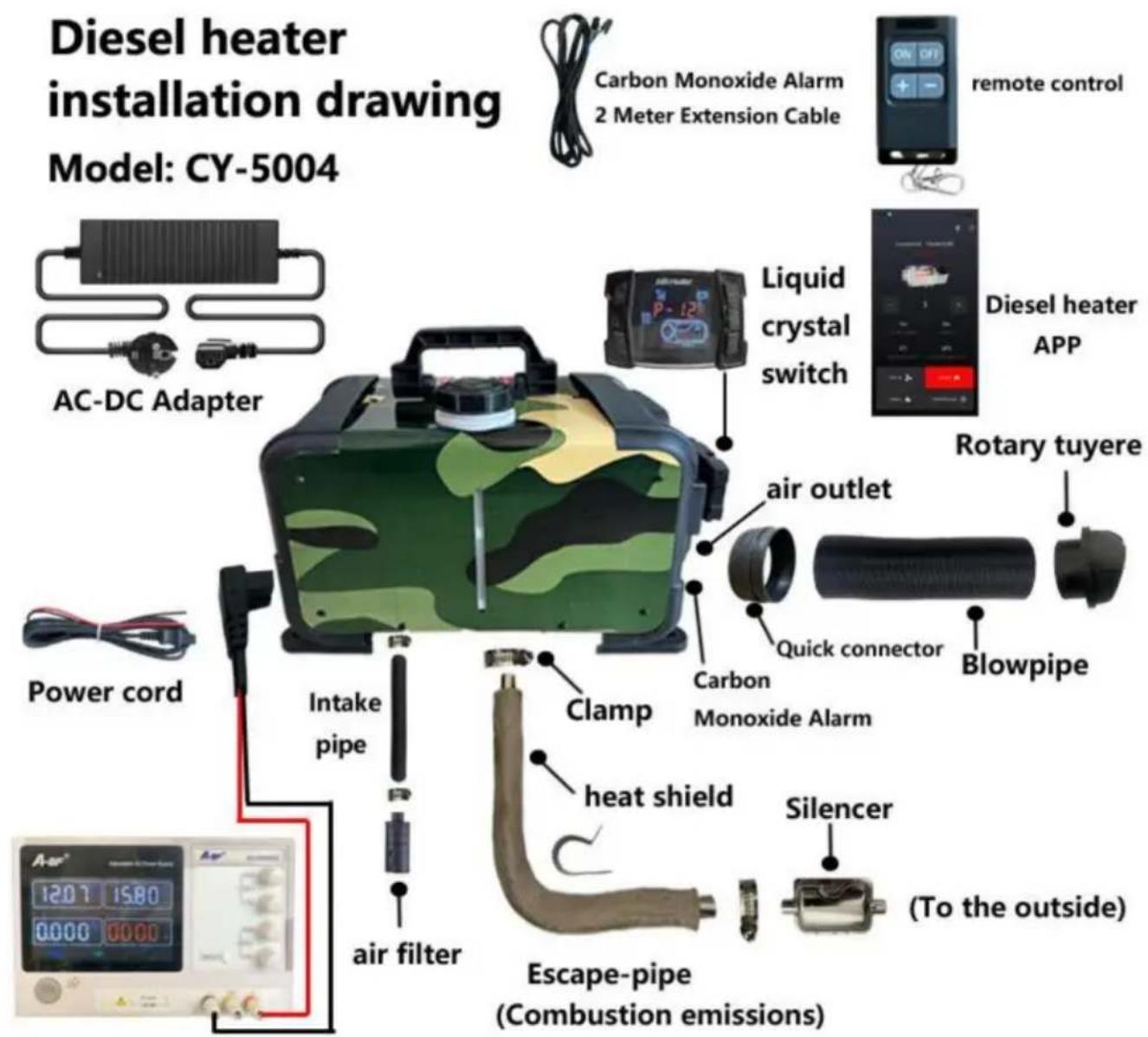

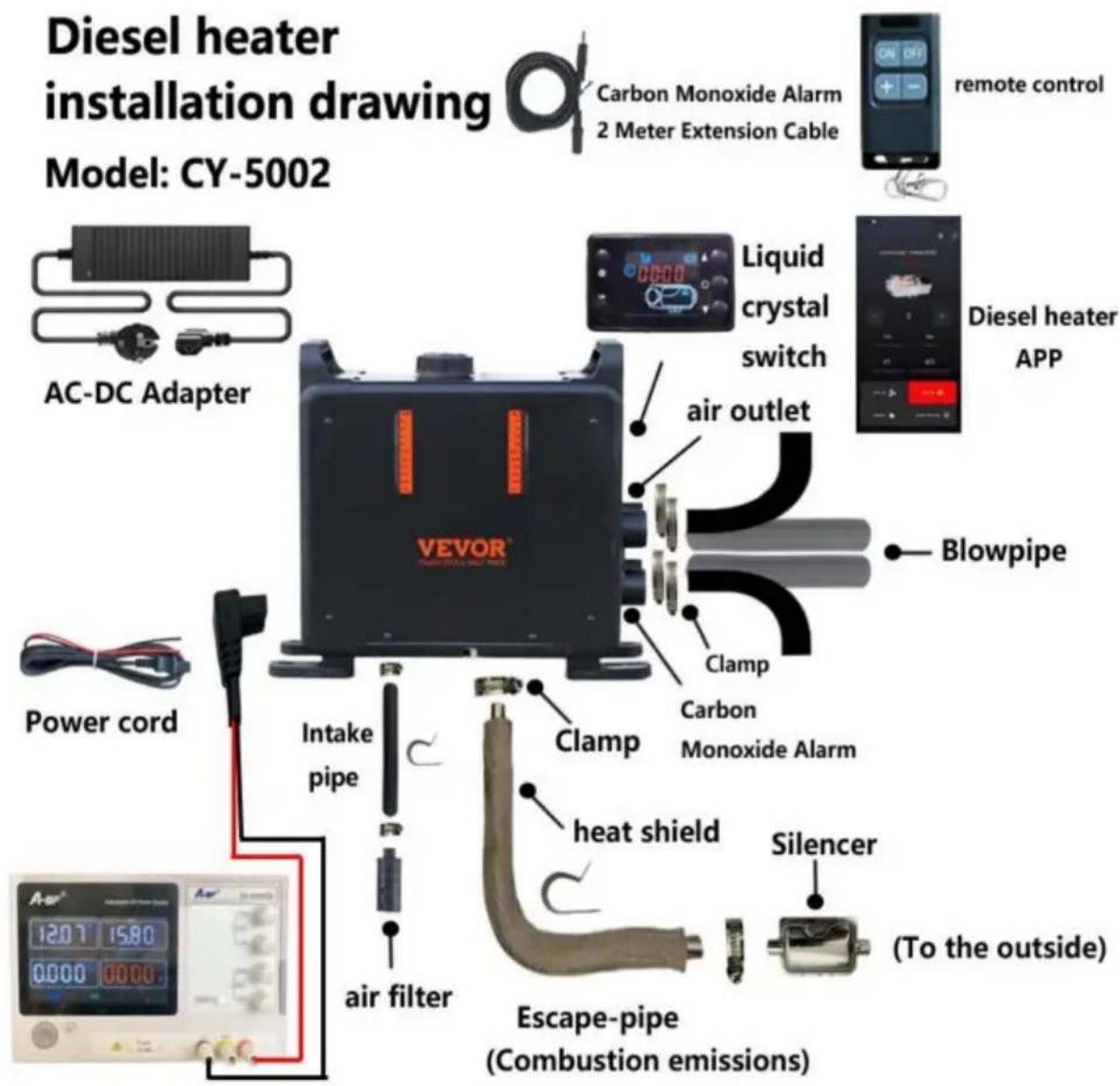

INSTALLATIONSDIAGRAMM
CY-5002:

Beim Start der Heizung ist die Stromstärke relativ hoch, sodass für die Stromversorgung ein Adapter mit einer Spannung von 12-24V und einer Stromstärke von 12A oder mehr benötigt wird.
CY-5004:


Wenn die Heizung fremdgestartet wird, ist der Strom relativ hoch, so dass ein Adapter mit einer Spannung von 12-24V und einem Strom von 12A oder mehr für die Stromversorgung erforderlich ist.

Warnung:
- Der Lufteinlass darf nicht blockiert sein. Der Einlass muss offen und frei gehalten werden.
- Halten Sie das Auspuffrohr frei. Der Auspuffauslass muss ferngehalten werden von allem Brennbaren, und vermeiden Sie das Erhitzen und Entzünden der brennbaren Güter und das Laden der Fracht auf dem Boden.
- Um eine optimale Verbrennung zu gewährleisten, beachten Sie bitte, dass das Rauchabzugsrohr nicht nach oben platziert werden darf, sondern horizontal oder nach unten platziert werden muss.


Bedienungsanleitung des Panels

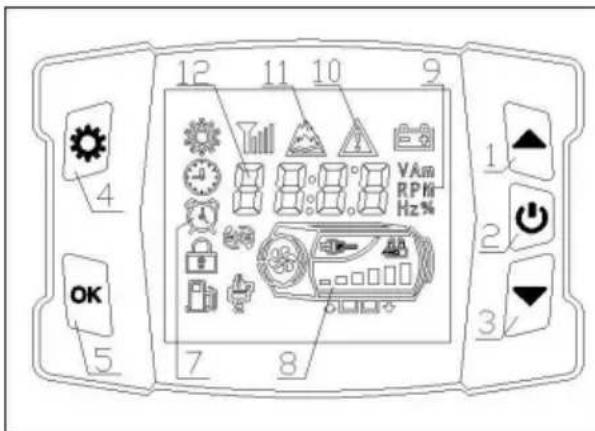

Das Bedienfeld ist in der folgenden Abbildung dargestellt

- Taste zum Hinzufügen; 2. Ein/Aus
Taste; 3. Subtraktionstaste; 4.
Einstelltaste;
5.0K-Taste; 7. Zustandssymbole; 8.
Schematische Darstellung des Hosts;
- Dateneinheit; 10. Fehlersymbole; 11.
Plateausymbol; 12. Daten und Parameter anzeigen;
Anzeigezeit: Die im Standby-Modus angezeigte Zeit ist die normale
Zeit. Laufzeit: Die im Startzustand angezeigte Zeit ist die Zeit, zu der die
Maschine nach dem Start zu laufen
beginnt.
Verwendungsvorgang 1. Ein-/Aus-Betrieb
| P-24 | H-3 | 18° |
| Ausschaltstatus Einschaltzustand | Einschaltstatus (manueller Modus) | (Automatikbetrieb) |
1) Einschaltvorgang
Halten Sie im ausgeschalteten Zustand die Taste '' 2 Sekunden lang gedrückt, um das Gerät einzuschalten. Gerät, und auf dem Display wird „Einschaltstatus" angezeigt, wie im obigen Bild dargestellt.
2) Abschaltvorgang
Halten Sie im eingeschalteten Zustand die Taste "2 Sekunden lang gedrückt, und das Gerät tritt in den Abschalt- und Abkühlvorgang ein und zeigt ,OFF" an. Nachdem das Gerät abgekühlt ist, fährt es herunter und zeigt den "Shutdown-Status" an, wie oben gezeigt Bild. Schalten Sie das Gerät nicht zwangsweise aus, wenn "OFF" angezeigt wird. Das Ausschalten kann das Zubehör aufgrund hoher Temperaturen im Inneren der Maschine und mangelnder Ableitung Hitze! Warten Sie, bis die Maschine im ausgeschalteten Zustand angezeigt wird, bevor Sie sie einschalten!.
3) Manueller Modusbetrieb
Der manuelle Modus besteht aus 6 Gängen (H1-H6). H6 steht für die maximale
Stromversorgung, wie in der Abbildung oben im „Einschaltzustand“ gezeigt. Verwenden Sie die Taste „y“ oder „y“, um den Gang zu erhöhen/verringern.
4) Automatischer Modusbetrieb
Automatischer Modus, wie in der obigen Abbildung dargestellt, mit einer Einstellung von 18y. Verwenden Sie die Tasten „y“ oder „y“, um den Temperaturwert zu erhöhen oder zu verringern und den Bereich auf 0-40y einzustellen. Halten Sie die Taste „-“ für 2 Sekunden gedrückt, um zwischen manuellem und automatischem Modus zu wechseln. Automatisches Hochschalten/Herunterschalten außerhalb des eingestellten Temperaturbereichs von ±3y.
2. Umschalten auf Anzeigedaten beim Start
Einschaltzustand: Drücken Sie kurz die Taste, um zwischen den Datenanzeigen in der folgenden Reihenfolge zu wechseln:
Gang (oder eingestellte Temperatur) -> Gehäusetemperatur -> Betriebsspannung -> Umgebungstemperatur -> Kohlenmonoxidkonzentration
3. Temperatureinheitenwechsel
Halten Sie die Tasten „ “ und „y“ gleichzeitig 2 Sekunden lang gedrückt, um die Temperatureinheit auf „Fahrenheit/Celsius“ zu wechseln.
4. Manueller Ölvorgang
Im ausgeschalteten Zustand drücken Sie die Tasten „y“ oder „y“ gleichzeitig für 2 Sekunden,
um die Ölpumpe manuell zum Pumpen von Öl zu steuern. Lassen Sie die Taste los und hören Sie auf, Öl zu pumpen.
5. Plateau-Modus-Betrieb
Halten Sie die Tasten „ “ und „OK“ für 2 Sekunden gedrückt, um in den Hoch-
höhenmodus zu wechseln. Im Symbolmodus wird der Beginn des Höhenmodus angezeigt. Im Höhenmodus
verringert sich das Wind-Öl-Verhältnis, um sich an Hypoxie in großer Höhe anzupassen, und dann
Halten Sie die Tasten " "+"OK" 2 Sekunden lang gedrückt, um den Höhenmodus zu verlassen.
6. Zeit Ein/Aus Zeit Betrieb
Halten Sie die Tasten "OK" + "y" 2 Sekunden lang gedrückt, um zur Timer-Einstellung zu gelangen.
Schnittstelle und das Anzeigesymbol " wird angezeigt. Anzeige zum Einstellen

die Abschaltzeit und nicht die Startzeit einzustellen. Wenn die Timerfunktion bereits
aktiviert ist, schalten Sie die Timerfunktion aus und das Symbol „ erlischt.

1) Drücken Sie die Taste „y" oder „y", um den Zeitwert einzustellen. Der Zeiteinstellbereich ist von 00:00 bis 23:59. 2) Drücken Sie die Taste " ", um die Zahlposition zu wechseln und anzupassen. Die entsprechende Nummer blinkt. 3) Drücken Sie die Taste „OK“ oder betätigen Sie 15 Sekunden lang keine Taste, um die eingestellten Wert zu speichern. Wenn Sie die Startzeit einstellen, wechseln Sie zur Abschaltzeit. Andernfalls verlassen Sie die Timer-Einstellung. 4) Drücken Sie die Taste „, um den eingestellten Wert nicht zu speichern. Wenn Sie die Startzeit einstellen, wechseln Sie zur Einstellung der Abschaltzeit. Andernfalls verlassen Sie die Timereinstellung. 5) Im unscharfen Zustand drücken Sie die Taste ", um durch die Anzeige der für den Tag vorgesehenen Uhrzeit zu blättern.
Nach dem Aktivieren der Timerfunktion startet die Uhr automatisch, wenn sie die geplante Startzeit erreicht; automatisches Herunterfahren, wenn die geplante Abschaltzeit erreicht ist. Wenn das Panel ausgeschaltet wird, wird die Timer-Funktion gespeichert und nach dem Einschalten wird der Status der Timerfunktion wiederhergestellt.
Wenn die Timerfunktion nicht manuell ausgeschaltet wird, solange die Uhr die geplante Ein-/Ausschaltzeit erreicht, wird das Gerät automatisch ein-/ausgeschaltet.
7. Taktsynchronisationsvorgang
Halten Sie die Taste „OK“ 2 Sekunden lang gedrückt, um zur Uhreinstellung zu gelangen.
Schnittstelle und das Anzeigesymbol „“ wird angezeigt.
1) Drücken Sie die Taste „y" oder „y", um den Zeitwert einzustellen. Der Zeiteinstellbereich ist von 00:00 bis 23:59. 2) Drücken Sie die Taste " ", um die Zahlenposition zu wechseln und anzupassen. Die entsprechende Nummer blinkt. 3) Nach dem Einstellen der Zeit die Taste „OK" drücken oder ohne Taste bedienen für
15 Sekunden, um diese Schnittstelle zu verlassen. Automatische Synchronisation der Telefonzeit, wenn Verbindung zur App hergestellt wird.
8. Fernbedienungs-Matching-Vorgang
Halten Sie im ausgeschalteten Zustand die Taste H-2 Sekunden lang gedrückt, um die Schnittstelle zur Fernbedienungsanpassung zu öffnen, wie in der folgenden Abbildung dargestellt.
HFAI
1) Drücken Sie die Taste "y" oder "y", um die Speicheradresse anzupassen: HFA1, HFA2,
HFA3, HFA4, entsprechend vier Fernbedienungen. 2) Wählen Sie die Fernbedienungsnummer aus, drücken Sie eine beliebige Taste auf der Fernbedienung, die Maschine lernt den Code erfolgreich ab und verlässt den Übereinstimmungsstatus. 3) Drücken Sie die Taste ", um die Ferncode-Kopplung zu beenden.
*Anforderungen an die Fernbedienung: Frequenzband 433 MHz, 24-Bit-Code.
9. Störungsalarm
Wie in der Abbildung unten dargestellt, blinkt das entsprechende Fehlersymbol und das entsprechende fehlerhafte Komponentensymbol blinkt. Die angezeigten Daten sind die Fehlercodes und ihre Bedeutung finden Sie in der Fehlertabelle.

*Zündkerzen, Ölpumpen, Lüfter, Sensoren, Stromverbrauchsmaterial und andere Symbole blinken, um anzuzeigen, dass Fehlfunktionen der entsprechenden Komponenten vorliegen.
10. Dieses Panel unterstützt mobile Apps zur Steuerung dieses Geräts über Bluetooth.
Gebrauchsanweisung
- Es ist verboten, in Umgebungen mit hoher Luftfeuchtigkeit, leitfähigem Staub, brennbaren und explosiven Gasen, Staub, Materialien, korrosiven Medien, starker Lichteinwirkung und starken magnetischen, Hochspannungs- und Hochstromgeräten in der Nähe zu verwenden.
- Versorgungsspannungsbereich: DC24V-Controller anwendbar (18-32) V; DC12V-Controller ist geeignet für (9-16) V; Verschiedene Spannungscontroller sind nicht austauschbar und dürfen den geltenden Spannungsbereich nicht überschreiten.
- Öffnen Sie das Controller-Gehäuse nicht ohne Erlaubnis.
- Die Ausrüstung muss streng nach den Anforderungen installiert und unter sicheren Bedingungen verwendet werden.
- Wenn das Gehäuse heiß ist und der Lüfter nicht normal arbeiten kann, ist es notwendig, den Körper schnell abzukühlen. Blasen Sie kalte Luft in die Verbrennungsluftöffnung, um ihn abzukühlen, und senken Sie die Körpertemperatur unter 80 °C. Vermeiden Sie hohe Temperaturen, da dies zu Bauteilschäden oder Feuer führen kann.
Beim Beheizen der Anlage ist darauf zu achten, dass jeder Luftkanal
frei ist und dass die Rohrleitung frei von Biegungen, Druck und Verstopfungen ist.
Um die Heizleistung und den normalen Betrieb des
Geräts zu gewährleisten. Blockierte Kanäle können zu hohen Temperaturen im Körper führen,
die Heizleistung verringern, die Lebensdauer der Geräte verkürzen oder die Geräte beschädigen. Der Einsatz von
qualifiziertem Kraftstoff ist für den normalen Gebrauch und die Lebensdauer der Geräte unbedingt erforderlich.
Fehlertabelle
| Fehler Code | Ursache von Fehlfungtion | Behandlung |
| E-2 | Stromversorgung Spanningsbereich | Normalbereich: 24 V (18–32 V), 12 V (9–16 V) Überprüfen Sie, die Batterie bzw. der Generator Funktioniert richtig, und überprüfen Sie, ob die Sicherung altert |
| E-3 | Zündkerze Fehlfungtion | 1. Prüfen Sie, ob die Zündkerze falsch verbunden. 2. Die Zündkerze ist defect. Ersetzen Sie die Zündkerze. Stecker. 3. Die Hauptplatine ist defect. Ersetzen Sie die Hauptplatine. |
| E-4 | Ölpumpe Fehlfungtion | 1. Prüfen Sie, ob der Ölpumpenstopfen locker ist und falsch angeschlossen. 2. Überprüfen Sie den Hauptkabelbaum auf Trennung. 3. Die Ölpumpe ist defect. Ersetzen Sie die Ölpumpe. |
| E-5 | Hohe Temperatur Alarm (Einlass Luft > 50 °C; Gehäuse > 230dehyd) | 1. Falsche oder fehlerhafte Ofentemperatur Sensortyp; ersetzen Sie den Sensor. 2. Die Hauptplatine ist defect. Ersetzen Sie die Hauptplatine. 3. Prüfen Sie, ob die Luftauslass- und Abluftrohre gebogen oder zu lang, was die Belüftung beeinträchtigt und verhindert die Wärmeableitung. 4. Überprüfen Sie, ob der Lüfter normal lauft |
| E-6 Lüfterfehler | 1. Prüfen Sie, ob das Lüfterrad des Autos verklemmt. 2. Prüfen Sie, ob der Lüfterstecker locker ist und falsch angeschlossen. 3. Der Lüfter ist defekt. Ersetzen Sie den Lüfter. 4. Überprüfen Sie, ob die Windrad-Induktion Magnet fehl't oder ist falsch gegolt. 5. Überprüfen Sie, ob die Hauptplatine Windgeschwindigkeit Sensor ist normal. 6. Die Hauptplatine ist defekt. Ersetzen Sie die Hauptplatine. Planke. | |
| E-7 | Kommunikation Versagen | Erkennen von Kabelbäumen |
| E-8 | Schalten Sie den Motor | 1) Auf Ölmangel, niedrige Temperatur prüfen Verfestigung des Öls, verstopfter Ölkreislauf und festsitzende Ölpumpe 2) Überprüfen Sie, ob die Sauerstoffzufahr und -abfuhr Kanäle sind frei 3) Prüfen Sie, ob der Gehäusetemperatursensor in vollen Kontakt mit dem Gehäuse hat und der Druck der Frühling ist stark. |
| E-9 Sensorfehler | Ist das Anschlusskabel des Temperatursensors und Stecker beschädigt oder lose, und ist der Sensor beschädigt | |
| E-10 | Fehlgeschlagener Start | 1) Die Temperatur des Gehäuses ist zu hoch und es konnte das Gehäuse nach 3 Minuten Startzeit nicht abkühlen. 2) Es gibt eine große Menge—weiben Rauch im Abgas. 2.1) Überprüfen Sie, ob das Filtersieb besteht der Zündkerze sauber ist. Wenn es nicht sauber ist, reinigen oder ersetzen Sie es. Überprüfen Sie, ob die Ölpumpe Öl stark versprüht. 2.3) Überprüfen Sie, ob die Zündkerze gealtert ist. 3) Es gibt eine keine Menge—weiben Rauch oder keinen Rauch im Abgas. 3.1) Überprüfen Sie, ob Ölmangel vorliegt oder ab die Ölkreislaufe eingefören oder verstoptf sind.3.2) Überprüfen Sie, ob die Ölpumpe festsitzt oder beschädigt ist und ob die Ölpumpe nicht ordnungsgemäß Funktioniert. 3.3) Überprüfen Sie, ob die Verbrennungs-Einlass- und Auslasskanäre frei sind.3.4) Überprüfen Sie, ob die Zündkerze beschädigt ist. 3.5) Ist der Abstand zwischen der inneren Windturbine zu groß? 4) Züden Sie normal, aber melden Sie trotzdem einen Zündfehler. Überprüfen Sie, ob der Gehäusetemperatur sensor vollen Kontakt mit dem Gehäuse hat, ob die Druckfeder stark ist und ob der Sensor ordnungsgemäß Funktioniert. |
| Der Auspuff Rohr wird rot | Abnormale Verbrennung Kammer oder Öl Pumpe | Eine sofortige Abschaltung ist erforderlich, und der Aluminiumkorper sollte zerlegt werden, um zu überprüften, ob die Brennkammer abgedachtet oder ersetzt ist. |
| Ungewöhnliches Geräusch | Auspuffverstopfung | Das Gerät sollen abgescheltet und auf Verstopfungen im Auspuffrohr, im Schalldämpfer und im Auspuffauslass überprüft werden. Wenn Verstopfungen vorhanden sind, reinigen Sie diese und behmen Sie den normalen Betrieb wieder auf. |
| Ölleck Alter | Internes Ölleck der Maschine | 1. Die Heizung kann nicht seitlich installiert werden, und das Sauerstoffloch auf einer Seite der Zündkerzelässt Öl entlang des Lochs abfließen. Das |
| Die korrekte Installationsmethode besteht darin, die Einlass-/ Auslassöffnungen nach unter zu halten. 2. Eine schlechte Ölqualität führt zu einer Verstopfung des Zündkerzenzerstäubungsnetzes in der Brennkammer, wodurch das Öl nicht zündet und entlang des Auspuffrohrs austritt. Das Zündkerzenzerstäubungsnetz sollte ersetzt und durch hochwertigen Diesel ersetzt werden. 1. Überprüfen Sie, ob das Ansaugrohr verstopft ist, was zu einer unzureichenden Sauerstoffaufnahme führt. 2. | ||
| Emittierend wir sind Die | Unzureichend Sauerstoffaufnahme schwarz und Kohlenstoffabglagerung bei der Kammer | Der keine Raum der Luftinlassposition führt zu einer Verstopfung der Luftansaugung. 3. Zerlagen Sie die Brennkammer der Maschine, um sie auf Kohlenstoff zu prufen. Verbrennung Ablagerungen und ersetzen Sie die Brennkammerrechtzeitig; |
| Emittierend wir sind Die | Stellechte Ölqualität | Dieselheizungen dürfen nur hochwertigen Diesel verwenden. Im Winter sollente Diesel mit negativen Temperaturen verwendent werden. |
| Emittieren weiß wir sind Die | Zündfehler | 1. Überprüfen Sie, ob das interne Pumpenölvolumen der Maschine zu hoch ist, da die Zündkerze sonst nicht zündet. Das Ölrohr sollte 2-3 Ma entfernmt und neu gestartet werden, bevor es wieder normal Funktioniert, und dann sollen das Ölrohr eingesetzt werden. 2. Verwenden Sie einen Haartrockner, um eine Zeit lang in das Ansaugrohr zu blasen, bis es ordnungsgemäß Funktioniert. 1. Stellen Sie sichere, dass der Kraftstofftank mit Diesel gefällt ist, da andere Kraftstoffe |
| Tage die Gelb R | Dieselunterstützt Verbrennung | Geruch verursachen können. 2. Öffnen Sie das Maschinengehäuse, um zu prufen, ob Öl austritt. 1. Für eine Erweiterung oder Änderung ist der Kauf von hochtemperaturbeständigem Zubehör erforderlich, da sonst |
| Plastikgeruch werden soll | die hohe Hitze des Heizgeräts einen unangenehmen und stechenden Geruch verursicht. 2. Das Verlängerungsrohr sollte nicht gebogen oder zu lang sein, da sonst die Wärme nicht abgeleitet werden kann und eine hohe Innentemperatur einen Plastikgeruch erzeugt. 3. Die Installation von perforierten Auspuffrohren | |
| erfordert keinen Schutz. Normalerweise werden Abgase durch die Auspuffrohre abgeführt. Wenn es sich um einen Holzboden handelt, müssen große Löscher geöffnet und Eisenplatten zum Schutz verwendet werden. Die Hitze des Auspuffrohrs kann bis zu 400 Grad erreichen und es dürfen keine Klebstoffe auf die Oberfläche aufgetragen werden, da sonst unangenehme Gerüche und)sogar Kohlenmonoxidbildung entstehen. Zum Abdachten,müssen hochtemperaturbeständige Materialiengekauft werden | ||
BEDIENUNGSANLEITUNG FÜR CO-CONTROLLER

Modell: C21

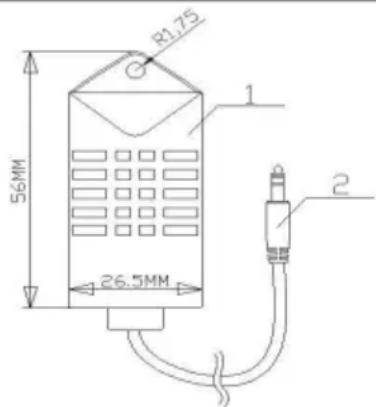

Sensorsonde
Verbindungsstecker
Produktspezifikationen/Parameter
- Um das Risiko einer Kohlenmonoxidvergiftung durch unsachgemäße Installation zu vermeiden, ist das Produkt mit einem Kohlenmonoxidalarm ausgestattet. Wenn der Kohlenmonoxidgehalt im geschlossenen Raum 300 ppm erreicht, weist der LCD-Schalter darauf hin, dass der CO-Grenzwert überschritten wird. Wenn der Gehalt 500 ppm erreicht, wird ein Alarm ausgelöst und die Maschine wird abgeschaltet. Die Leckstelle muss unmittelbar vor der Inbetriebnahme überprüft und repariert werden. 2. Das Kohlenmonoxid-Alarmgerät ist mit einem 2 m langen Verlängerungskabel ausgestattet, mit dem die Sonde an jeder beliebigen Stelle installiert werden kann. Es wird nicht empfohlen, es zu weit vom Dieselheizgerät entfernt oder zu nahe zu installieren.
| Konfigurationstabelle - Modell: C21 | |||||
| N DER. | Funktion | Parameter-№ | Funktion | Parameter | |
| 1 Erfassungsbereich 0-990ppm 7 | Betrieb Temperatur | -20~50y | |||
| 2 | Erkennen Überlast | 2000 Seiten/Min. 8 | Druck Reichweite | Standard atmophärisch Druck ± 10 % | |
| 3 | Wiederholgenauigkeit | ±3 % | 9 | Liefern Stromspannung | 5,2 V ± 0,5 V |
| 4 | Ansprechzeit (t90) | y30 s | 10 | Verbrauch | y10,0 mA |
| 5 | Auflösung Verhältnis | y5 ppm | 11 | Verlängerungslinie | 2m |
| 6 | Nullpunktdrift (-20~40 y) | y10 ppm | / | / | / |
Notfallreaktionsmethoden für Controller-Alarme
- Wenn die CO-Konzentration im Erfassungsbereich des Controllers den Grenzwert überschreitet, zeigt der Schalter einen Fehler an bzw. die Kontrollleuchten des Reglers blinken, und der Schalter schaltet die Heizung automatisch aus, um einen kontinuierlichen Anstieg der CO-Konzentration zu verhindern. Es sollte sofort gelüftet werden (wenn die Umgebung eng ist und die Bedingungen es zulassen, öffnen Sie die Lüftungsöffnungen, um eine möglichst offene Umgebung zu schaffen. Wenn die Umgebung offen ist oder die Belüftung unbequem ist, wird empfohlen, die Belüftungsausrüstung zu erhöhen, um die Luftzirkulation zu beschleunigen und CO-Gas abzuleiten) und das Personal in der Umgebung sollte sofort aus der Umgebung evakuiert werden, in der die aktuelle CO-Konzentration den Standard überschreitet.
- Wenn die Installations- und Nutzungsumgebung korrekt ist, wird empfohlen, dass das Personal in den Arbeitsbereich zurückkehrt und erneut startet, um die CO-Konzentration zu überprüfen. Prüfen Sie, ob sie den Standards entspricht.
- Während der Verwendung dieses Produkts ist es wichtig, die Luft langfristig aufrechtzuerhalten und die Zirkulation zu überprüfen sowie regelmäßig die Konzentration von Kohlenmonoxid (interner Standard 50mg / m3 bzw. 40 PPM) zu überprüfen, um die persönliche Sicherheit zu gewährleisten. Wenn Symptome einer Kohlenmonoxidvergiftung auftreten (wie Schwindel, Kopfschmerzen, Übelkeit usw.), sollte man sich sofort von der Verschmutzungsquelle fernhalten, frische Luft atmen und ärztliche Hilfe in Anspruch nehmen.
- Dieses Produkt verwendet elektrochemische Sensoren, die leicht durch lokale Temperatur- und Feuchtigkeitseinflüsse beeinträchtigt werden, was zu leichten Auswirkungen auf die Erkennungsgenauigkeit führt. Um Ihre Sicherheit zu gewährleisten, verwenden Sie dieses Produkt bitte objektiv und vernünftig. Seine Lebensdauer wird durch die Umgebung beeinflusst, und die Genauigkeit des Sensors sollte regelmäßig geprüft werden. Wenn der Fehler zu groß ist, ersetzen Sie bitte den Sensor.
- Auch wenn ein Kohlenmonoxidmelder installiert ist, muss für eine ausreichende Belüftung des Raumes gesorgt werden, um zu verhindern, dass zu hohe CO-Emissionen während des Schlafs nicht rechtzeitig behoben werden.
Vorsichtsmaßnahmen und Verwendungsspezifikationen
- Öffnen Sie das Produktgehäuse nicht willkürlich. Vermeiden Sie, dass der Sensor durch äußere Kräfte beschädigt wird.
- Produkte sollen den Kontakt mit organischen Lösungsmitteln (einschließlich Silikonkautschuk und anderen Klebstoffen), Beschichtungen, Chemikalien, Heizölen und hochkonzentrierten Gasen vermeiden.
- Das Produkt darf während der Verwendung und Lagerung nicht vollständig mit Harzmaterialien umhüllt sein und auch nicht für längere Zeit in eine anaerobe Umgebung eingetaucht werden, da sonst die Leistung des Sensors beeinträchtigt wird. Dies beeinträchtigt die Erkennungsgenauigkeit des Produkts.
- Dieses Produkt kann nicht über einen längeren Zeitraum in Umgebungen mit korrosiven Gasen verwendet werden.
- Bei der Installation und Verwendung muss eine vertikale Luftansaugung von vorne vermieden werden.
- Der Produktlufteinlass darf nicht blockiert oder verunreinigt sein.
- Dieses Produkt muss fest installiert werden und darf keinen übermäßigen Stößen oder Vibrationen ausgesetzt werden.
- Nicht verwenden, wenn die Schale beschädigt oder verformt ist.
- Verbieten Sie die langfristige Lagerung und Verwendung dieses Produkts in hochkonzentrierten alkalischen Gasen. 8. Bitte ersetzen Sie den Controller rechtzeitig durch einen neuen, wenn er seine erwartete Lebensdauer erreicht hat.
- Die langfristige Lagerung und Verwendung dieses Produkts in hochkonzentrierten alkalischen Gasen ist verboten. 10. Bitte ersetzen Sie den Controller rechtzeitig durch einen neuen, wenn er seine erwartete Lebensdauer erreicht hat.
BLUETOOTH-BETRIEB
Suchen und laden Sie den entsprechenden APP-Namen „AirHeaterCC“ herunter.
Alternativ können Sie den untenstehenden QR-Code mit Ihrem Telefon scannen und zum
Herunterladen auf das entsprechende System klicken. Folgen Sie dann den untenstehenden Schritten, um das Gerät mit Ihrem Telefon zu verbinden und zu steuern.

Option 1 ist für Android-System
Option 2 ist Google Download
Option 3 ist IOS-System
Download AirHeaterCC
- Schalten Sie die Bluetooth-Funktion des Telefons ein und führen Sie das APP-Programm aus,

um die folgende Schnittstelle aufzurufen:

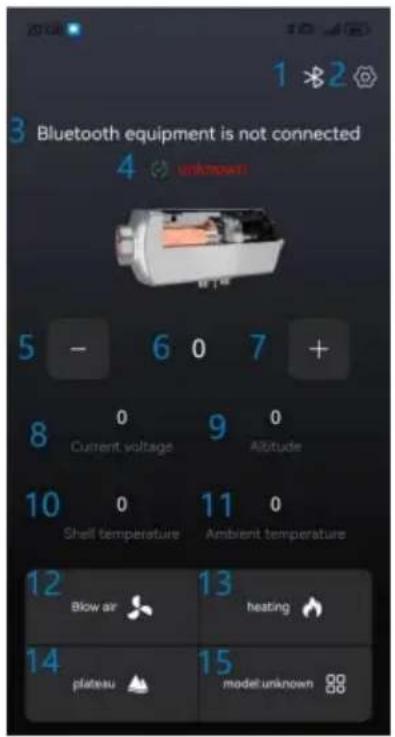

- 1. Bluetooth-
Verbindung, 2.
Einstellungstasten, 3. Bluetooth
Verbindungsstatus, 4. Gerätestatus und Fehlerbeschreibung,
- 5. Taste, 6.
Temperatur-/Ganganzeige, 7. +
Taste, 8.
Betriebsspannung, 9.
Höhe, 10.
Aluminiumgehäusetemperatur, 11.
Umgebungstemperatur, 12.
Belüftungsmodus, 13. Ein-/
Aus-Taste für Heizung, 14. Plateau
Schalter, 15.
Moduswechselschalter.

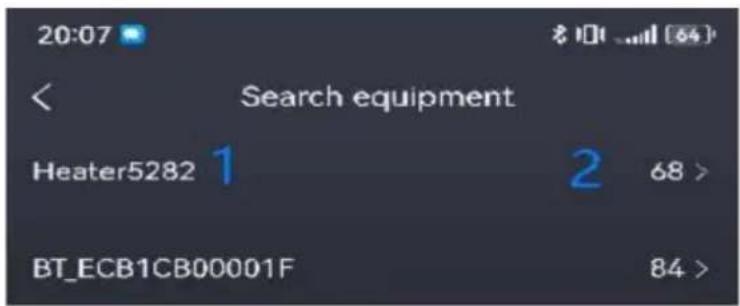

2. Geräteverbindung über Bluetooth:
Drücken Sie die Bluetooth-Verbindungstaste, um die folgende Seite aufzurufen:


Wählen Sie 1 als "Heizungs- und Maschinencode" (wenn das Gerät eingeschaltet ist, kurz drücken Sie die OK-Taste auf dem Schaltfeld, um es anzuzeigen) (Der Maschinencode auf dem Bild dient nur als Referenz und der tatsächlich angezeigte Maschinencode soll sich durchsetzen.)
2 ist die Bluetooth-Signalstärke (wie im Signal 68 offen gezeigt, die je kleiner der Wert, desto stärker das Signal). Wenn kein Gerät gefunden wird, prüfen Sie, ob bereits andere Telefone mit diesem Gerät verbunden sind (jedes Gerät kann nur mit einem Telefon verbunden) oder schalten Sie das Gerät erneut ein und die Bluetooth-Funktion des Telefons, bevor Sie mit dem ersten Schritt fortfahren.

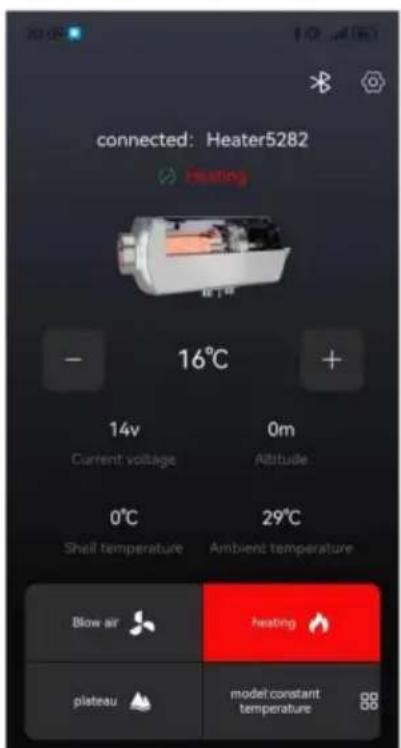

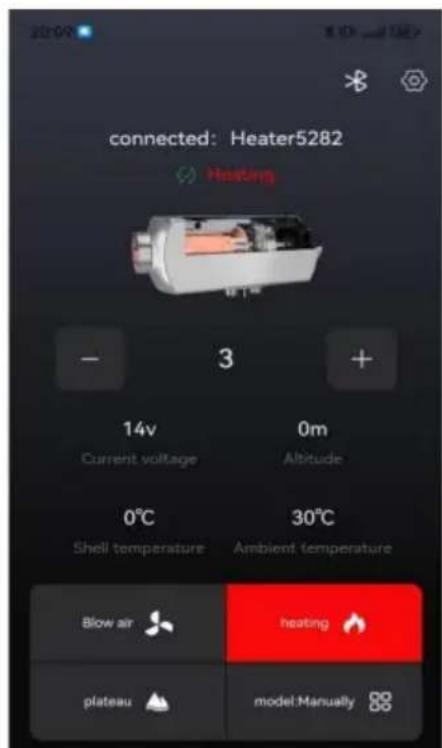

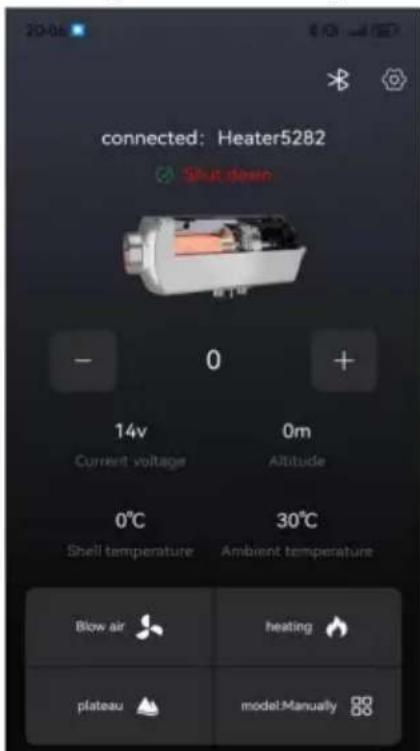

3. Nach erfolgreicher Verknüpfung wird es wie in der folgenden Abbildung angezeigt:
Herunterfahrstatus
Einschaltstatus (manueller Modus)
Einschaltstatus (Temperaturmodus)
1. Einschaltvorgang
Im Abschaltmodus drücken Sie die [Heiztaste]. Das Gerät wird eingeschaltet für Heizung und zeigt den „Einschaltstatus“ wie im obigen Bild dargestellt an. Drücken Sie die Taste [+], um das Gerät hochzuschalten, die Taste [-], um das Gerät herunterzuschalten, die Taste [Modusschalter], um zwischen manuellem/konstantem Temperaturmodus (0-40 Grad) zu wechseln, und drücken Sie die Taste [Plateau-Taste], um zwischen Plateau-/Ebenenmodus zu wechseln.
2. Abschaltvorgang
Drücken Sie im eingeschalteten Zustand die [Heiztaste], und das Gerät wechselt in den Abschalt- und Abkühlungsprozess mit der Anzeige „Abkühlung läuft“. Das Gerät kann erst ausgeschaltet werden, nachdem es abgekühlt ist und den „Abschaltstatus“ wie im obigen Bild angezeigt wird.
3. Lüftungsbetrieb
Drücken Sie im ausgeschalteten Zustand die Lüftungstaste, um die Lüftung ein-/auszuschalten, und passen Sie die Lüftergeschwindigkeit durch Drücken von [+] oder [-] an.

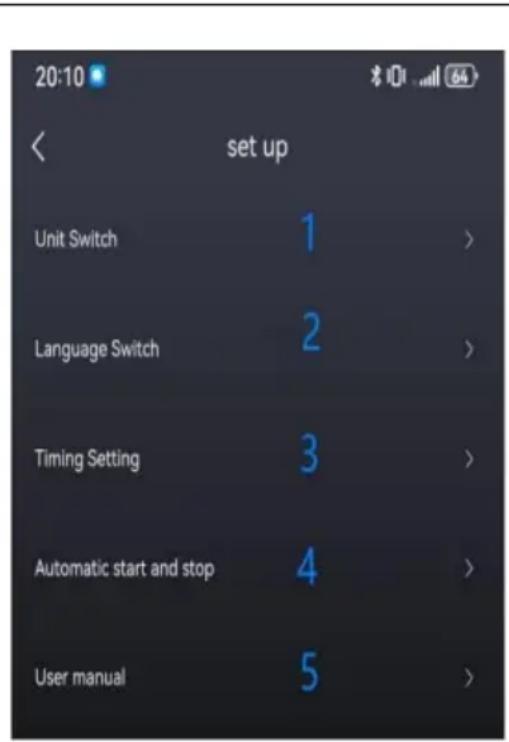

4. Seitenbeschreibung festlegen:

1. Zu den Einheiteneinstellungen gehören: Fahrenheit, Celsius, Fuß, Meter. 2. Zu den Spracheinstellungen gehören: Chinesisch, Englisch, Spanisch, Französisch, Deutsch, Italienisch, Polnisch, Niederländisch, Schwedisch, Russisch. 3. Die Zeitfunktion umfasst: Montag bis Sonntag, und kann auf Startzeit, Endzeit, Einzelzeit und Zyklusmodus eingestellt werden. 4. Automatische Start-Stopp-Funktion: Nach dem Einschalten arbeitet die Maschine effektiv im Konstanttemperaturmodus (einige Geräte verfügen nicht über diese Funktion). 5. Das Benutzerhandbuch enthält Fehlercodes und Methoden zur Fehlerbehebung.

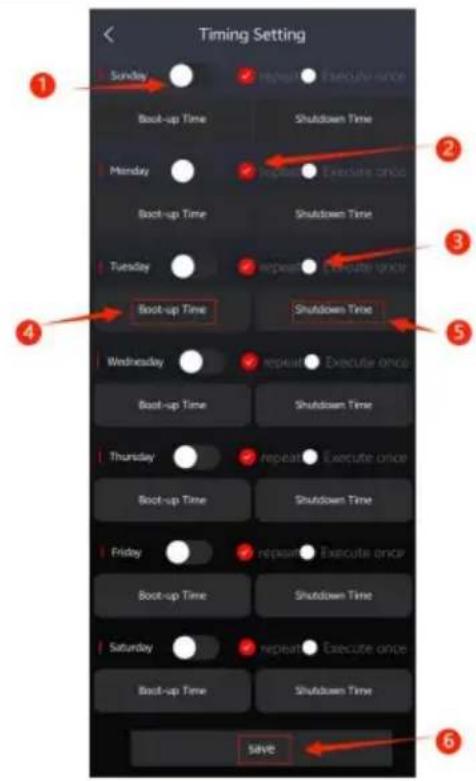

5. Zeitgesteuerte Seitenbeschreibung:

Ein/Aus-Taste
Schleife ausführen
Einmal ausführen
Ein- und Ausschaltzeit des Geräts
Speichern.

Stellen Sie die Startzeit im
heruntergefahrenen Zustand ein, wie in der Abbildung links gezeigt.
y1y Aktuelle Uhrzeit y2y
Timer öffnen y3y
Geplante Startzeit einstellen y4y
Speichern

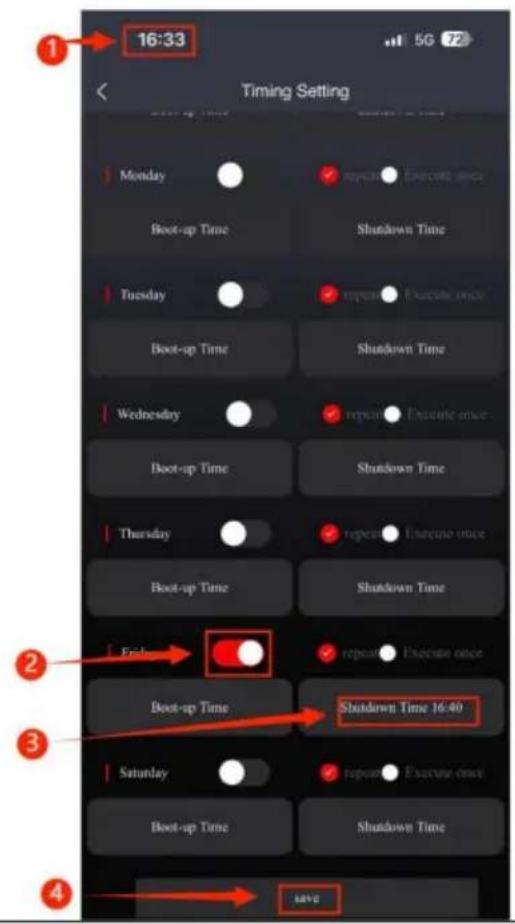

Stellen Sie die Abschaltzeit im eingeschalteten Zustand ein, wie in der Abbildung links gezeigt. y1y Aktuelle Uhrzeit y2y Timer öffnen y3y Zeitgesteuerte Abschaltzeit einstellen y4y Speichern

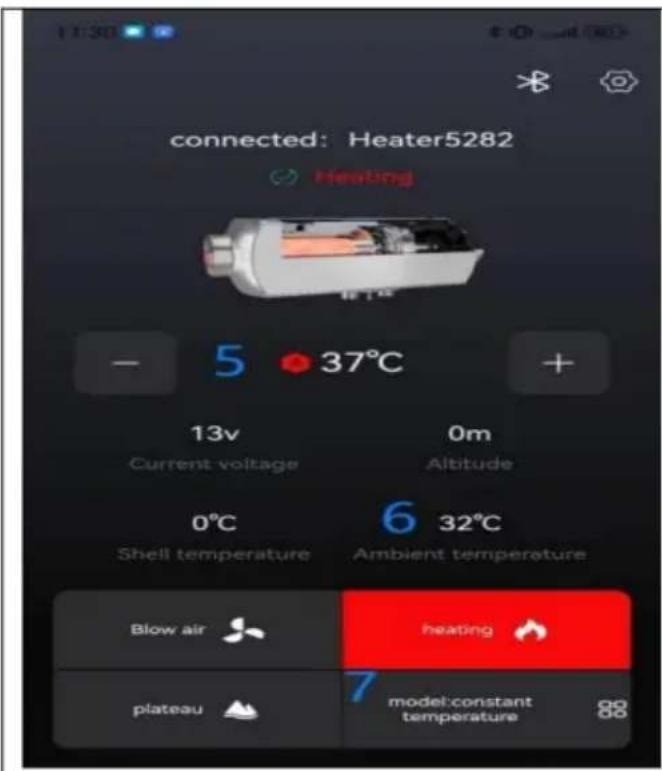

6. Beschreibung der Seite zur automatischen Start-Stopp-Funktion:

1. Knopf any 2. Wählen Sie die Starttemperatur des Geräts (3-10 y) 3. Wählen Sie die Abschalttemperatur des Geräts (3-10 y) 4. Speichern 5. (A-Automatik) Im automatischen Ein-/Ausschaltmodus kann die gewünschte Temperatur durch Drücken der Tasten ([+] und [-]) eingestellt werden (0-40 y
)y 6. Die Umgebungstemperatur des Gerätes ist die Referenztemperatur y 7. Der automatische Start-Stopp ist nur wirksam, wenn im Konstanttemperaturmodus gearbeitet wird. Das obige Diagramm zeigt: Stellen Sie die Temperatur auf 37 y ein, schalten Sie den

Temperatur auf 5 y schalten Sie das Temperatur auf 5 y, Heizung stoppen, wenn die Umgebungstemperatur des Geräts 42 y beträgt, und Heizung einschalten, wenn die Umgebungstemperatur des Geräts 32 y beträgt (die zeitgesteuerte Ein-/Ausschaltung Funktion ist auch wirksam) y
Hersteller: Shanghai Xinmuyeyouxianggsi
Adresse: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.
Importiert nach AUS: SIHAO PTY LTD. 1 ROKEVA STREET, EASTWOOD NSW 2122, Australien
Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

YH CONSULTING LIMITED.
Technischer Support und E-Garantie-Zertifikat
4. Manuelle Ölbehandlung
Notfallmethoden für den Kontrollarm
Funktionen sind auch effektiv).
Hersteller: Shanghai Xinmu Ye You Xiang Gong Si
Adresse: Shuangchenglu 803 Nong 11 Hao 1602A-1609 Shi, Baoshan Qu, Shanghai 200 000 CN.
Importiert nach AUS: SIHAO PTY LTD. 1 ROKEVA STREET, EASTWOOD NSW 2122, Australien
Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

YH CONSULTING LIMITED.
