GEBRUIKSAANWIJZING CY5004 Vevor

Wij streven er voortdurend maar om u gereedschappen gegen concurrerende prijzen te leveren.

"Besaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die wij gebruiken, geben

alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijkking met de groe topmerken en doseringen betekenen Niet moodzakelijkkerwijs dat ze alle categorieen gereedschappen Dekken die wij aanbieden.

Wij herinneren u eraan om zorgvuldig te controlleren of u daadwerkelijk de helft bespaart in vergelijkking met de groe topmerken wonneer u een bestelling bij onsplaatst.

VEVOR

TOUGH TOOLS, HALF PRICE

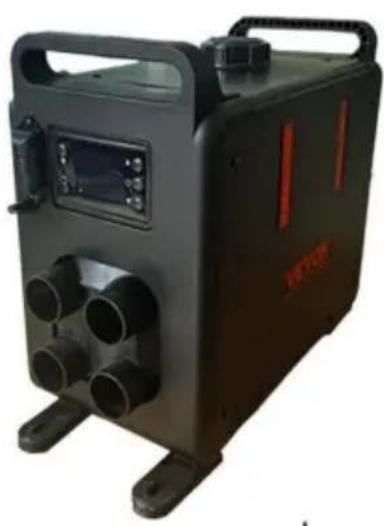

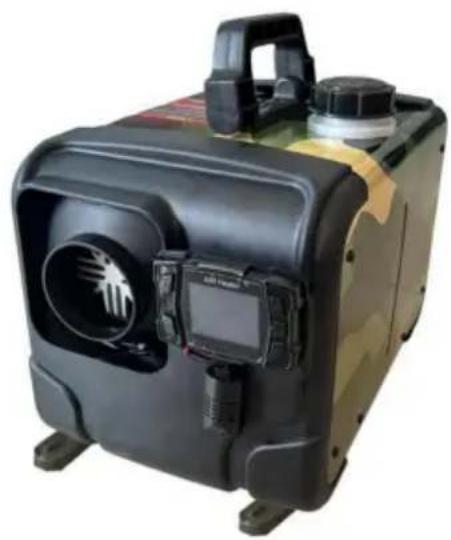

DIESELVERWARMING

MODEL:CY-5004MODEL:CY-5002

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van once gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u Niet opnieuw zullen informeren als er technologie- of software-updates voor ons product+zijn

Symbool	Symbool Beschrijving
	Waarschuwing: Om het risico op letsel te verminderen, moet de gebruiker de Lees de gebruiksaanwijzing zorgvuldig door.
	Dit symbool, geplaatst voor een veiligheidsopmerking, geeft een soort van voorzorg, waarschuwing of gevaar. Het negeren van deze waarschuwing kan leiden tot een ongeval. Om het risico op letsel, brand of elektrocutie, volg algtd de aanbevelingen hieronder weergegeven.
	CORRECTE VERWIJDERING: Dit product is onderworpen aan de bepalingen van Europese richtlijn 2012/19/EG. Het symbool met een wheelie Doorgestreepte bak geeft aan dat het product apart要去 worden afgevoerd afvalinzameling in de Europese Unie. Dit geldt voor de product en alle accessoires die met dit symbool zichn gregarkeerd. Producten Als zodanig gregarkeerd, mag u het Niet met het normale huishoudelijk afval weglooien. afval, maar要去 een inzamelpunt voor recycling worden gebracht elektrische en elektronische apparaten.
	Waarschuwing: Giftig materiaal. Zorg ervoor dat u Niet in de buurt komt contact met giftige stoffen.
	Waarschuwing: Brandbaar materiaal. Zorg ervoor dat er geen brand ontstaat. door het ontsteken van brandbaar materiaal.

VEILIGHEIDSINSTRUCTIES

WAARSCHUWING:

Lees alle verilgheidswaarschuwingen, instructies, illustraties en specificaties geleverd bij deze dieselkachel. Het Niet opvolgen van alle vermelde instructies Het onderstaande kan leiden tot een elektrische schok, brand en/of ernstig letsel.

1. De volgende maatregelen worden nicht genommen

Het belangrijke onderdeel van de dieselkachel Niet verrangen. Zonder toestemming reserveonderdelen van andere fabrikanten gebruiken. De instructies en handleiding nicht opvolgenijdens de installmente of bediening.

1. Sta alleen toe dat originele bevestigings- en reserveonderdelen worden gebruiktijdens de installmente en onderhoud.

2. De verwarmingstoestellen mogen nicht worden gebrukt opplaatsen waar ze ontvambare dampen konnen vormen

of stof, bijvoorbeeld: y

Brandstofdepot y

Koolstofopsspgraats y

Houtopslagplaats y

Graanschuur en soortgelijke locaties

Diesel-/benzinstation

En blijukt de buurt van brandstoftanks, compressietanks, brandblussers, kleding of andere brandbare voorwerpen.

1. Gebruik geen sigarettenaansteker om op te starten.
2. Gebruik de kachel Niet in gesloten en/of ongeventileerde ruimtes.
3. Tijdens het tanken dienen de verwarmingstoestellen uitgeschakeld te zichn.
4. Schakel de stroom nicht uit verwijl het apparaat in werkig is.
5. Als er brandstof lekt of weglekt uit het brandstofsystemeum van de kachels, neem dan contact op met VEVOR voor reparatie.
6. Plaats de uitlauf aan buiten om te voorkomen dat er uitlaatgassen binnendringen.
7. Tijdens het werk is het verboden om de elektricitieit rechtstreeks van de machine af te sluiten. de verwarming uitschakelen.
8. Dicht alle openings:tussen de montageplaat en de carrosserie af.
9. De machine stopt met verwarmen na oververhittingsbeveiliging. Doe dit alstublieft nicht uitschakelen. Nadat de machine op natuurlijke wijze is afgekoeld en uitgeschakeld, kan deze opniew gestart.
10. Nadat u het apparaat hebt uitgeschakeld, mag u de stroom Niet meteen loskoppelen. toevoer. Het duurt 3-5 minuten voordat de machine helemaal stopt met werken.
11. Nadat u het apparaat 3-5 minuten heb tangezet, za het normala werken en opwarmen.

Even gedulda.u.b.
15. Wanner de kachel net is gestart, is de stroom relatief hoog, dus een adapter met een spanning van 12V en een stroomsterkte van 15A ofeer is vereist voor de stroomvoorziening levering.
16. Dit apparaat kan worden gebruikt door kinderen van 8aar en ouder en personen met verminderde fysieke, sensorische of mentale vermogens of een gebrek aan ervaring en kennis als zij toezicht of instructie hebben gekregen over het veilig gebruiken van het apparaat en het begrijpen van de bevaren betrokken. Kinderen mogen nicht met het apparaat spelen. Reiniging en gebruik Onderhoud mag Niet door kinderen zonder toezicht worden uitgevoerd.

17. WAARSCHUWING: Brandbaar materiaal

Tijdens de installment het gebruik, de service en de verwijdering van het apparatusaat, dient u:

Let op dat er geen brandbare stoffen in de buurt van de

uitlaatpijp. De temperatuur van de uitlaatpijp is erg hoog als deze

werkt. Zorg ervoor dat er geen brand ontstaat door ontvlambaar materiaal aan te steken.

Volg strikt de volgende methoden om isolatiehulzen correct te installereren op de uitlaatpijp en verlaag de oppervaktetemperatuur:

1. Tijdens de installment/het gebruik, de service en de verwijdering van het apparaat, dient u het apparaat te installereren met ruimte voor ventilatie om koolstofdioxide te voorkomen. koolmonoxidevergiftiging. Plaats de uitlaat buiten om te voorkomen dat uitlaatgassen binnendringen.

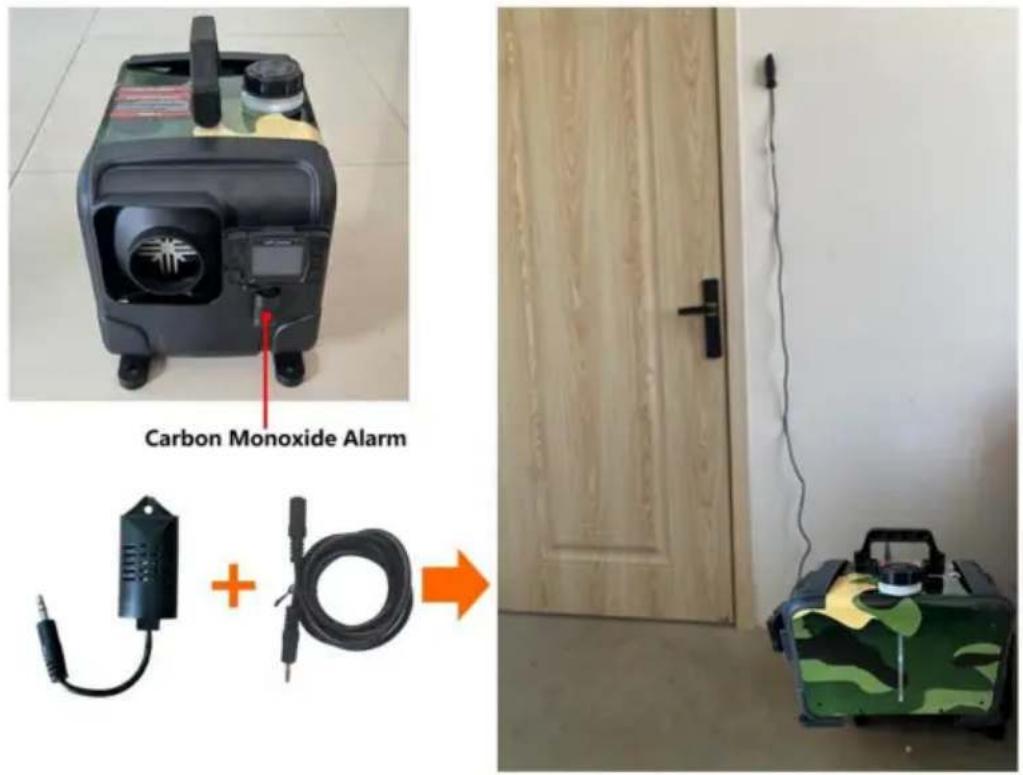

Yom het risico op koalmonoxidevergiftigding door onjuist gebruik te voorkomen

installatie, is het product uitgerust met een koolmonoxidemelder. Wanner de

koolmonoxidegehalte in de afgesloten ruimte bereikt 300 ppm, de LCD-schakelaar

zal CO ertoe aanzetten de limiet te overschrijden. Wanner de inhoud 500 ppm bereikt, klinkt er een alarm wordt geactiveerd en de machine wordenuitgeschakeld. Het lekpunt moet

onmiddelijk voor ingebruikname worden gecontroleer en gerepareerd.

Hy Het koolmonoxidealarm is uitgerust met een verlangkabel van 2 m, waarmee de sonde in elke positie kan worden geinstalleerd. Het worden afgeraden om deze te te ver weg van de dieselkachel of te dicht bij.

BEWAAR DEZE INSTRUCTIES

FCC-INFORMATIE

LET OP: Wijzigingen of aanpassingen die nicht uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, können de bevoedheid van de gebruiker om het apparaat te bedieren ongeldig make!

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werkig is onderworpen aan de volgende twee voorwaarden:

1) Dit product kan schadelijke interferentie veroorzaken.
2) Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie die ongewenste werkung kan veroorzaken.

WAARSCHUWING: Wijzigingen of aanpassingen aan dit productঃniet uitdrukkelijk goedgekeurd door de partij. Verantwoordelijkheid voor naleving kan de bevoegtheid van de gebruiker om het product te bedieren ongeldig make.

Let op: Dit product is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B, conform Deel 15 van de FCC-regels. Deze limieten zijn bedoeld om redelijkke bescherming te bieden gegen schadelijke interferentie in een residentie installmentie.

Dit product genereert, gebrukt en kan radiofrequentie-energie uitralen en kan, indien nicht geinstalleerd en gebrukt in overeenstemming met de instructies, schadelijke stoffen veroorzaken.

interferentie met radiocommunicatie. Er is darüber geen garantie dat

interferentie zal nicht optreden in een bepaalde installmentie. Als dit product wel interferentie veroorzaakt schadelijke interferentie met de radio- of televisioneontvangst, die kan worden vastgesteld door

Als u het product uit- en wee inschakelt, worden de gebruiker aangemoedigd om te proberen het probleem te verhelpen.

verstoring door een of meer van de volgende maatregelen.

Heroienteer of verplaats de ontvangstantenne.
y Vergroot de afstand tussen het product en de ontvanger.
y Sluit het product aan op een stopcontact op een ander circuit dan dat waarop het apparaat is aangesloten. ontvanger is aangesloten. y

Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

PRODUCTFUNCTIE

1. De dieselverwarming (hierna te noemen de verwarming) is onafhankelijk van de

origineel motorsystem. Het maakt gebruik van 12-24V gelijkstroom om te rijden. Er+zijn

twee soorten regelmodi voor de verwarming: automatische regelmodus en handmatige regelmodus

regelmodus. De kachel gebruikt lichte diesel, wat overeenkomt met de

omgevingstemperatuur als brandstof, en het kan normalaal worden gestart en bediend bij

een temperatuur van boven de 40N. De ingeademde verse lucht worden door de

warmtewisselaar door de energia die vrijkomt bij het verbranden van brandstof, en verrolgensaar deplaats worden geblazen waar

het is nodig. Dit type kachel heeft het voordeel van een compacte structuur,

lichtgewicht, hoge thermische efficientre, zuinig met elektricitet en brandstof, en eenvoudig

installatie.

1. De verwarming verhelpt schade aan de auto die is ontstaan door de plotselinge dating van de temperatuur

temperatuur, verbetert de temperatuur in de auto en verwarmt de motor voor

koelvloeistof om motorslijtage bij lage temperaturen te voorkomen. Geschikt voor het interieur van de auto

ontdooien, starten van de auto en ontdooien van autoruiten.

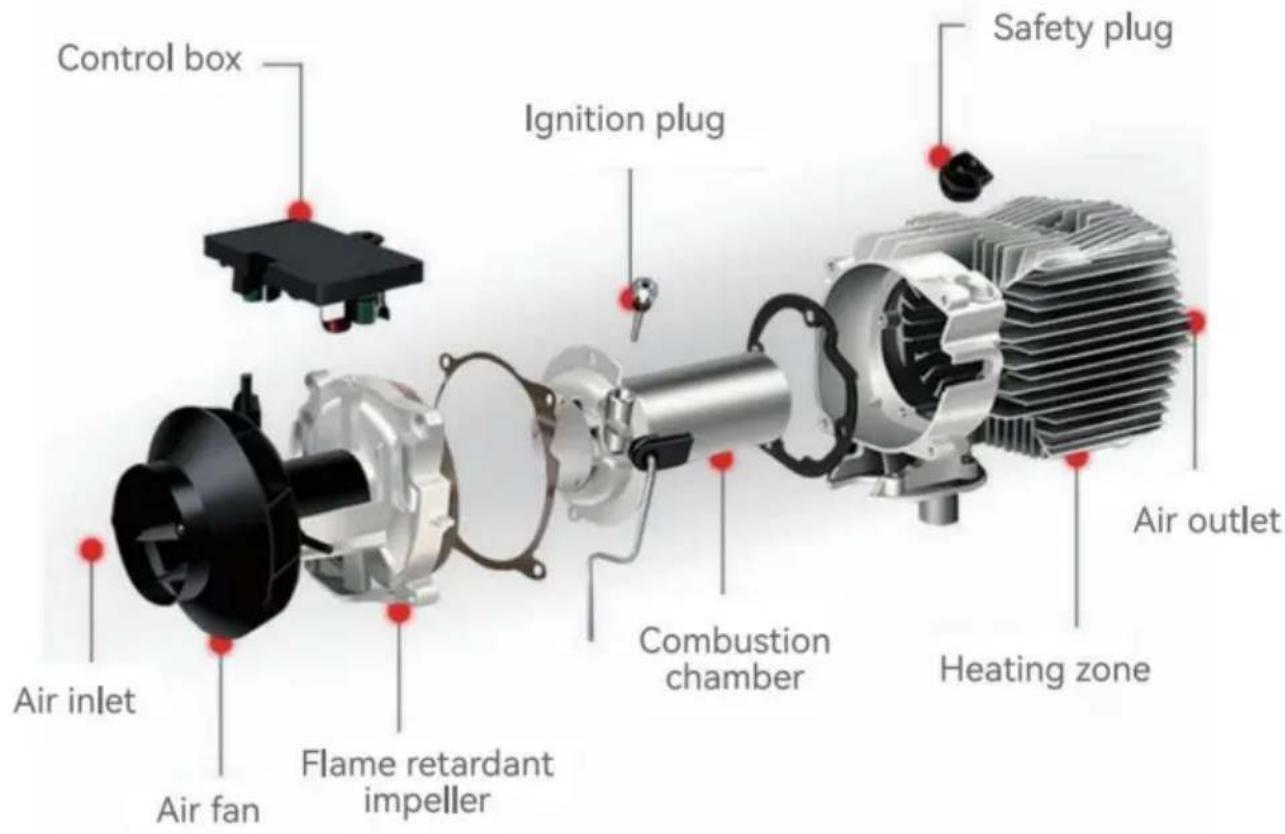

INTERNE STRUCTUUR

INSTALLATIEPOSITIE

1. Over deBeenruimte van de bijrijder.
2. Op de awhile van de cabine.
3. Rugleuning van de bestuurdersstoel.
4. In de gereedschapskist.

1. Voor de passagiersstoel.
2. Tussen de bestuurdersstoel en de passagiersstoel. 3. 3 & 4 onder de container.
3. In de kofferbak.

De verwarming is hoofdzakelijk in de passagiersruimte geinstalleerd kamer of bagageruimte van het voertuig. Als het Niet kan worden geinstalleerd, bevestig de kachel onder de onderkant van het voertuig, maar wees voorzichtig met spatten.

1. Op de bestuurdersstoel.
2. Op de awhile van de cabine.
3. In de beschemingsdoos.

1. Geinstalleerd in de garage gegen demuur
2. Er mogen geen vreemde voorwerpen aanwezig+zijn waardoor de ventilatieopeningen aan de voor- en achterkant worden geblokkeerd.
3. Geen brandbare materialen in de buurt van de uitlaatpijp

1. Geinstalleerd gegen de muur van het magazijn
2. Ermight gen vreeemde voorwerpen de doorgang blokkerende luchtroosters aan de Voor- en awhilekant.
3. Geen brandbare materialen rond de uitlaat pijp

De installment van de machine vereist professioneel personeel om het te installereren.

Het worden aanbevolen om hoogwaardige dieselbrandstof te gebruiken bij het tanken van de dieselkachel. Andere soorten brandstoffen, zoals kerosine, plantaardige olie, benzine, afvalolie, etc., können nicht worden gebruikt. Anders is de kachel kan een onaangename geur afgeven en er kan een storing optreden tijdens de werkinq.

MODEL

Model	CY5002	CY5004
Verschijning
Vermogen ZWH	8 kW
Verwarmingsmedium	Lucht
Brandstof	Diesel
Beordelingen	DC12-24V/40W
Adapter	100-120V®, 50-60Hz, 12V/12A Voor Amerikaanse bebruikers 100-240V®, 50-60Hz, 12V/12A Voor Europese bebruikers

PAKLIJST

Model		CY-5002	CY-5004
Hoofdmotor		1	1
Koolmonoxide module		1	1
Stroomkabel		1	1
Verlenglijn		1	1
Afstandsbediening		1	1
Roterende blaaspijp		/	1
Adapter		1	1
Machine bevestigingsstuk		4	4
Gebruiksaanwijzing		1	1
Geluidemper met 1 bevestigingsstuk en 2 schroeven		1	1
Inlaatpijp		1	1
Uitlaatpijp		1	1
Blaaspijp		4	1
Blaaspijpklem		4	/
Klem		6	6
Buisklem		2	2
Luchtfilterelement		1	1
Schroef voor het slotvangst		6	6
Snelkoppeling		/	1
Beschemhoes		1	1
Geluidemper vasthoudenschroef		1	1
Bouten voor machinebevestiging		4	4

Raadpleeg het onderstaande installaeschema en lees de voorzorgsmaatregelen zorgvuldig door bij het installereren of gebruiken van:

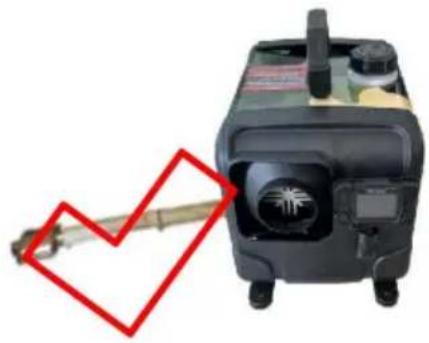

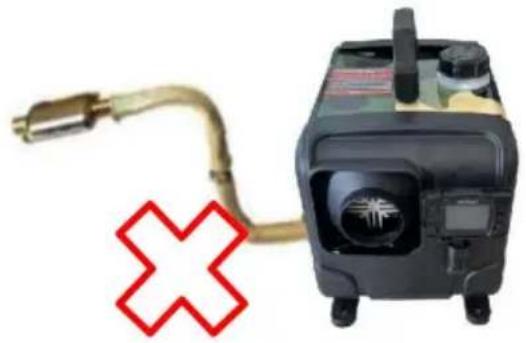

1. Geen zich-installatie:

Zij-installatie van de dieselverwarmer kan leiden tot olielekken in de machine

na een bepaalde gebruiksperiode, waar bij een groe hoeveelheid rook en koolmonoxide vrijkomt vergiftig. Laatijdens de installmentie een ruimte van 10 cm rond de kachel om ervoor te zorgen goede ventilatie.

y Als u de verwarming in een gebouw installeert:

1 Als de kachel binnenschuis staat: Maak gaten in de muur voor de uitlaatpijb buiten worden geplaatst. Let op het isoleren van de uitlaatpijp, waar deze eer heet en kan brand verroorzaken.
(2) Als de kachel buiten staat: Het isoodzakelijk om de uitlaatpijp te verlengen tot voorkom dat de uitlaatgassen via dechterste ventilatorpositie het gebouw in worden gezogen van de verwarming, wat kan leiden tot koolmonoxidevergiftingig.

Onjuiste installmenterichting Juiste installmenterichting

2. Voorzorgsmaatregelen voor de stroomvoorziening:

y De voeding voor de dieselkachel moet aan de volgende eisen voldoen:

Voltage: 12V; Stroom: y20A, hetzij van een directe stroombron of een batterij. Wanner wordt gevoed door een batterij, laad de batterij Niet op terwijl u de kachel gebruikt, odomat onvoldoende stroom kan storingen veroorzaken. Zorg voor een stevige en veilige verbinding maar de batterij. Het gebruik van klemmen voor fixatie kan resulteren in slecht contact.

yBij het verlengen van de stroomkabel voor de dieselverwarming要去 de draaddiameter >2 zijn. Het gebruik van een dunne draad kan leiden tot onvoldoende stroom, waardoor de verwarming Niet om te werken. Gebruik na het aansluten isolatietape om de verbinding te beschermen en om elektrische lekkages te voorkomen, die brand konnen veroorzaken.

ySchakel de stroom Niet uit als de dieselverwarming op hoog vermogen werk. temperaturen. Dit kan een averechts effect hebben door de hoge temperaturen. Herhaaldelijk Dit kan permanente schade veroorzaken. Oplossingen:

• Als de stroom uittalt en u de verwarming direct aanzet: Wacht tot de interne de warmte van de kachel is volledig verdwenen voordat deze voor normal gebruik worden ingeschakeld operative.

• Als de kachel langdurig aan blijft staan na een stroomstoring: Onvolledige verbranding binnen kan een große hoeveelheid rook produceren. Wacht tot de rook is opgetrokken en De verwarming start automatisch en fonctioniert normal.

Het worden aanbevolen om hoogwaardige dieselbrandstof te gebruiken bij het tankende dieselkachel. Andere soorten brandstoffen, zoals kerosine, plantaardige olie, benzine, afvalolie, etc., können nicht worden gebruikt.

Anders kan de kachel een onaangename geur afgeven en Storingijdens de werkig.

PRODUCTINFORMATIE

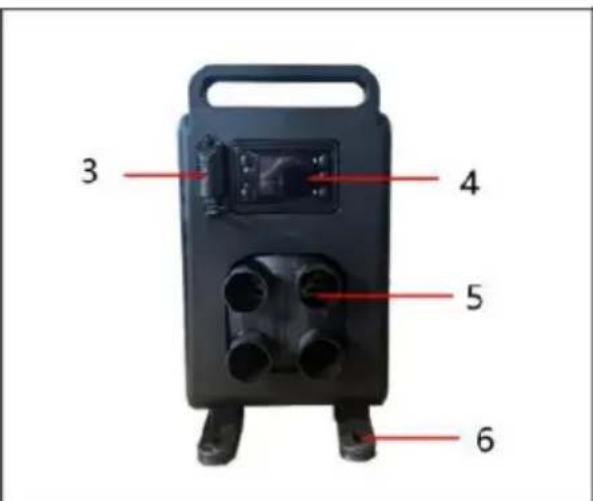

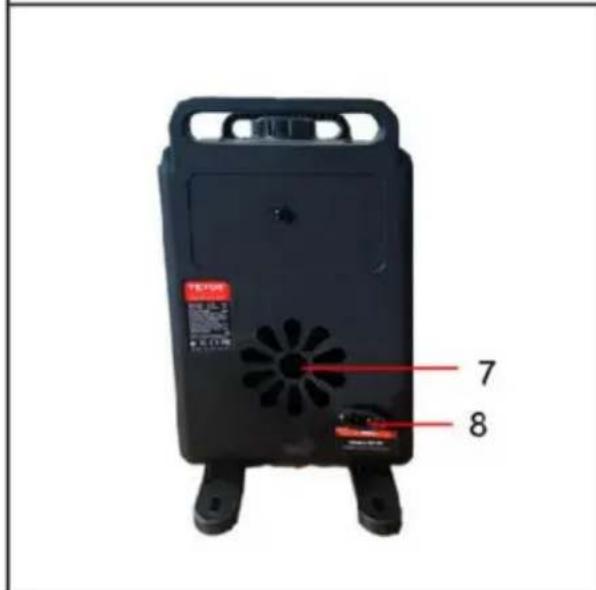

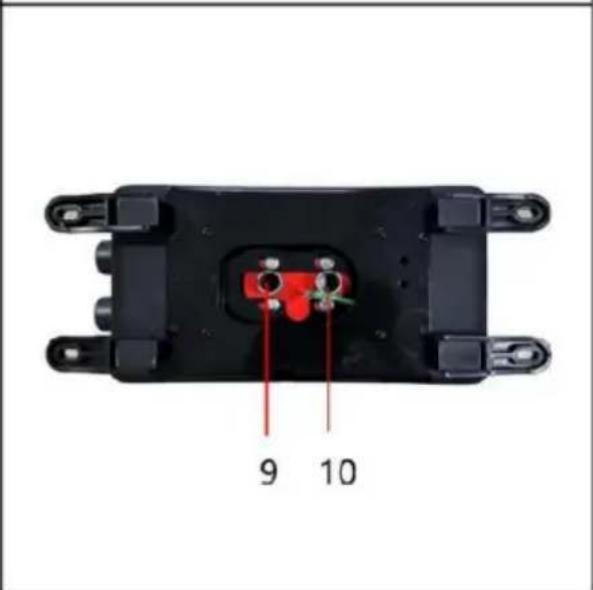

Model:CY-5002

	Brandstoffankpoort	2	Weegschaal brandstoffank
1 3	Koolmonoxidemelder	4	vloeibare kristalsluiter
5	Uitlauf	6	voetstuk
7	Luchtinlauf	8	Voedingspoort
9	-uitlaufpoort	10	Luchtinlauf

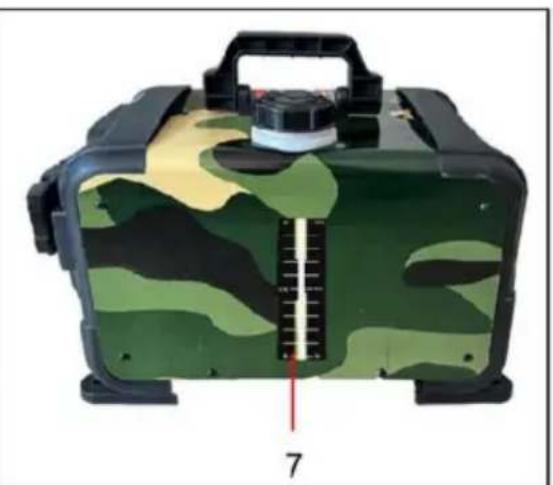

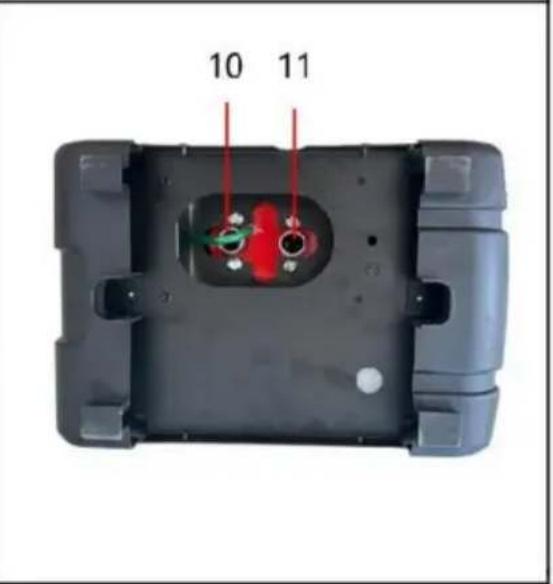

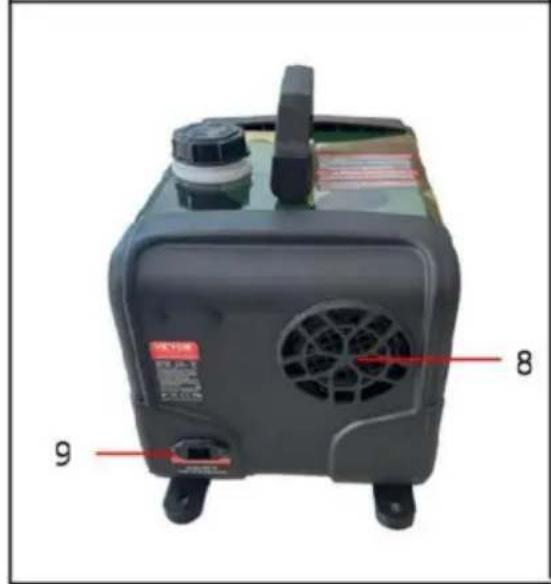

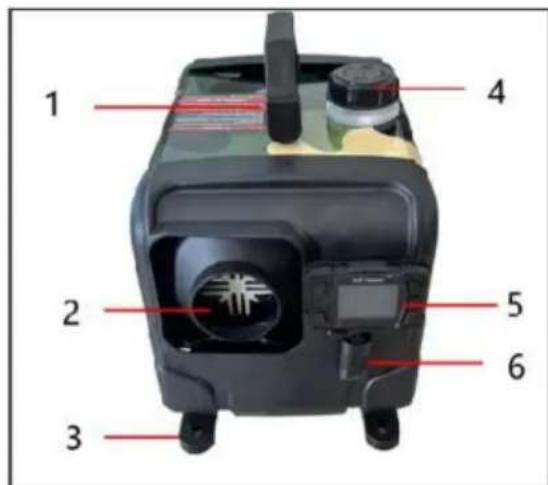

Model:CY-5004

1	hendel	2	Uitlaat
3	voetstuk	4	Brandstoffankpoort
5	vloeibare kristalsluiter	6	Koolmonoxidemelder
7	Weegschaal brandstoffank	8	Luchtinlaat
9	Voedingsspoort	10	Luchtinlaat
11	uitlaatpoort

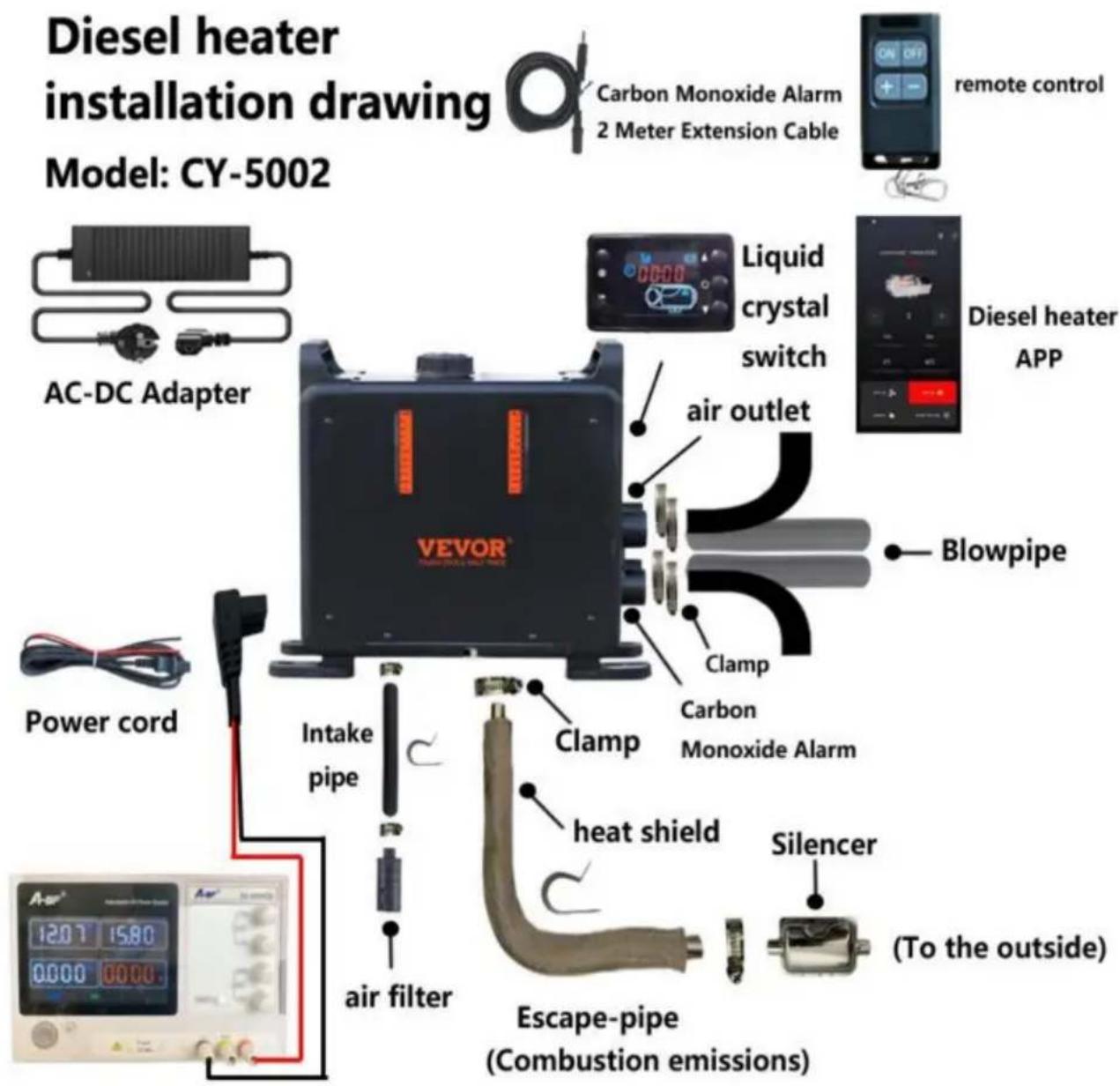

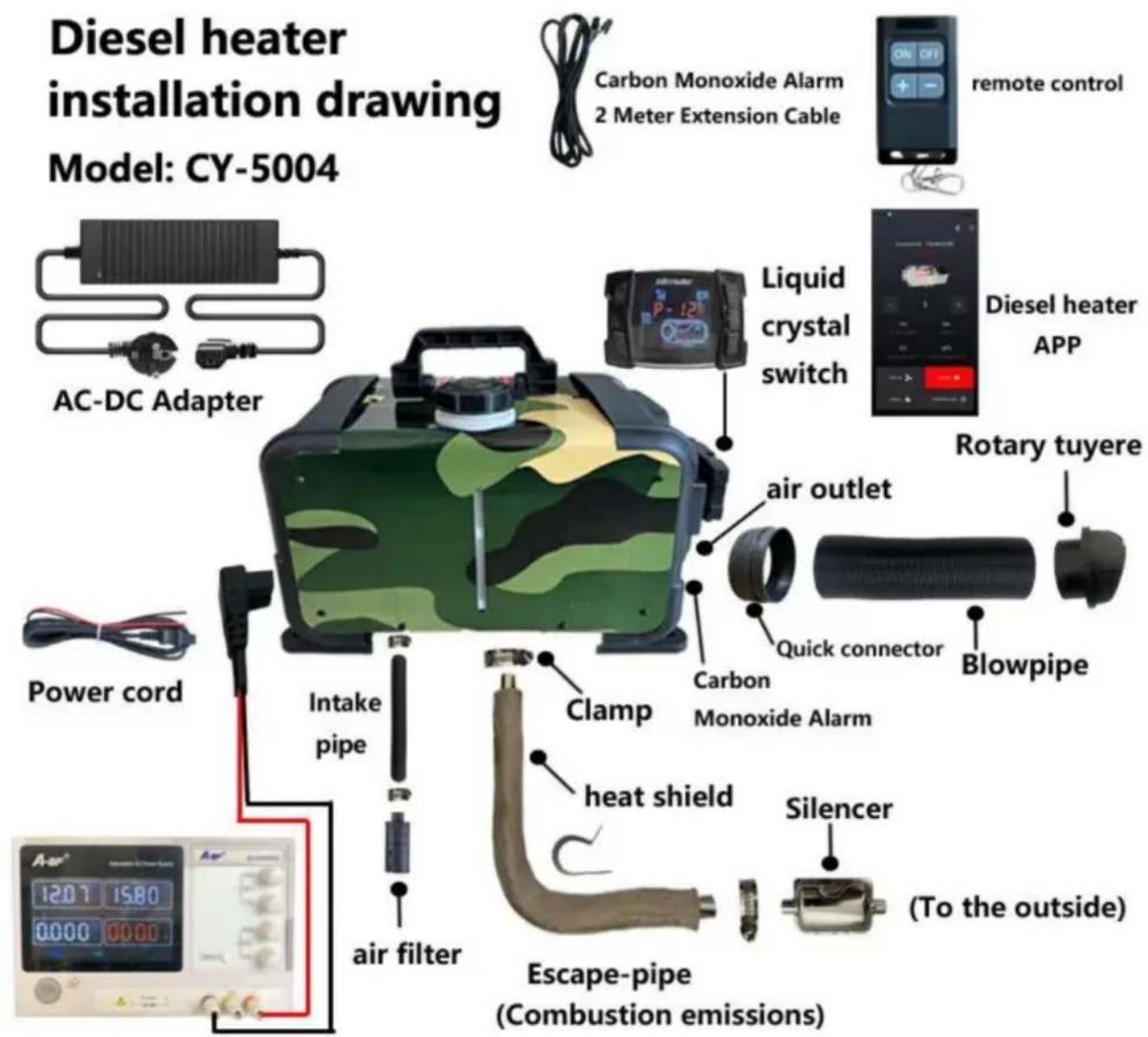

INSTALLATIEDIAGRAM

CY-5002:

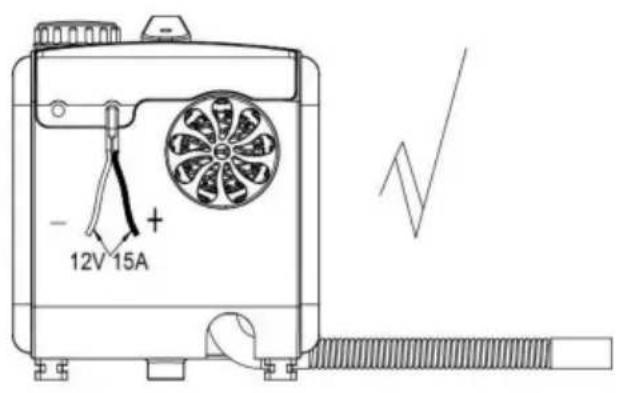

Wanner de kachel net is opgestart, is de stroomsterkte relatief hoog. Voor de stroomvoorziening is waarom een adapter met een spanning van 12-24V en een stroomsterkte van 12A of hoger nodig.

CY-5004:

Als de kachel net is gestart, is de stroom relatief hoog, dus een adapter met een spanning van 12-24V en een stroomsterkte van 12A of hoger is die nodig�zijn voor de stroomvoorziening.

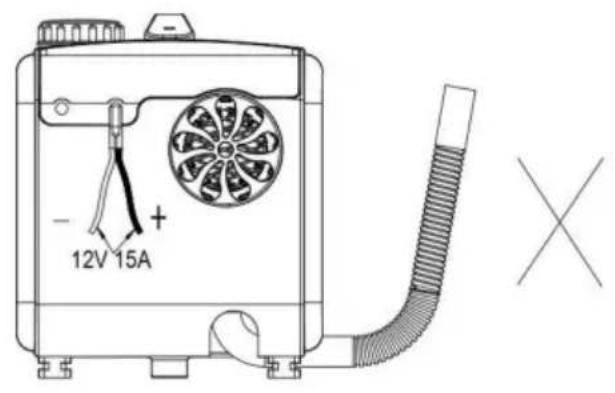

Waarschuwing:

1. De luchtinlaat mag Niet geblokkeerd worden en moet open en vrij blijven.
2. Houd de uitlaatpijp vrij. De uitlaatpijp moet uit de buurt van alles wat ontvlambaar is, en vermijd het verwarmen en ontsteken van de ontvlambare goederen en het laden van vrecht op de grond.
3. Om een optimale verbranding te garanderen, dient u er rekening mee te houden dat de rookafvoerpijp kan Niet omhoog geplaatst worden, maar moet horizontaal of omlaag geplaatst worden.

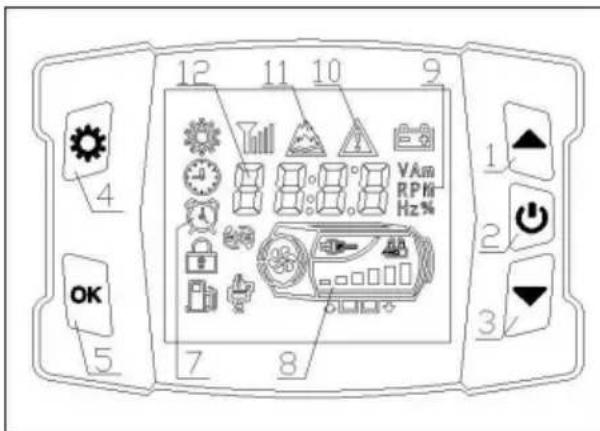

Bedieningsinstructies voor het paneel

Het bedieningspaneel worden weergegeven in de volgende afbeelding

1. Toetsen toevoegen; 2.0n/0ff-

knop; 3. Affrektoets; 4. Insteltoets;

5.0K-toets;

1. Toestandssymbolen; 8. Hostschema;

9.

Gegevenseenheid; 10.

Foutsymbolen; 11. Plateausymbool; 12.

Gegevens en parameters weergeven;

Weergavetijd: De tijd die worden weergegeven in de stand-bymodus is de

natuurlijkeijd. Looptijd: Deijd die worden weergegeben in de opstartstatus is de

tijd waarop de machine vanaf het

opstarten begint te werken.

Gebruikshandeling 1. Aan/uit-bediening

P-24	H-3	18°
Uitschakelstatus Inschakelstatus	Inschakelstatus (handmatige modus)	(automatische modus)

1) Inschakelen

Houd in de uitgeschakelde toestand de knop '' 2 seconden ingedrukt om het apparaat in te schakelen.
apparaat aan en op het display verschijnt de melding "Power on status", zoals in de bovenstaande afbeelding.

2) Uitschakeloperatie

Als het apparaat is ingeschakeld, houdt u de knop '' 2 seconden ingedrukt en het apparaat wordt uitgeschakeld. gaat het apparaat overaar het uitschakel- en afkoelingsproces en geeft "UIT" weeR. Nadat het apparaat is afgekoeld waar beneden, het wordt afgesloten en geeft de "afsluitstatus" weeR zoals hierboven weergegeven afbeelding. Forceer de stroom Niet wanner "OFF" worden weergegeven. Stroom uit kan schadeverozaken accessoires vanwege de hoge temperatuur in de machine en het onvermogen om af te voeren warmte! Wacht tot de machine in de uitgeschakelde toestand worden weergegeven voordat u hem inschakelt uit!.

3) Handmatige bediening

De handmatige modus bestaat uit 6 versnellingen (H1-H6). H6 vertegenwoordigt de maximale vermogen, Zoals weergegeven in de "ingeschakelde status" in de afbeelding hierboven. Gebruik de toets "y" of "y" om de versnelling te verhogen/verlagen.

4) Automatische moduswerking

Automatische modus, zoals weergegeben in de bovenstaande afbeelding, met een instelling van 18y. Gebruik de Met de toetsen "y" of "y" kunt u de temperatuurwaarde verhogen of verlagen en het bereik instellen tot 0-40y. Druk lang op de "handmarge/knop gedurende 2 seconden om te schakelenussen automatische modi. Automatisch opschakelen/terugschakelen buiten de ingestelde temperatuurbereik van ± 3y.

2. Overschakelen maar weergave van gegevens bij opstarten

Inschakelstatus: druk kort op de knop '' oschakelenussen het weergeven van gegevens in de volgende volgorde:

versnelling (of ingestelde temperatuur) -> shell temperatuur -> werkspanning -> omgevingstemperatuur temperatuur ->Koolmonoxideconcentratie

3. Temperatuurenheid omschakelen

Houd de toetsen " "+"y" segelijkkertijd 2 seconden ingedrukt om de temperatuurenheid maar "Fahrenheit/Celsius".

Druk in de uitgeschakelde toestand gelijktijdig op de knop "y" of "y" gedurende 2 seconden.
seconden om de oliepomp handmatig te bedieren om olie te pompen. Laat de knop stop met het oppompen van olie.

5. Plateaumoduswerking

Houd de toetsen " "+"OK" tegelijkertijd 2 secondengedrukt om de hoge-

hoogtemodus. De geeft het begin van de modus voor groote hoogte weer.ln de modus voor groote hoogte pictogrammodus, de windolieverhouding neemt af om zich aan te passen aan hypoxie op groote hoogte, e Houd de toetsen " "+"OK" 2 seconds ingedrukt om de modus voor groote hoogte te verlaten.

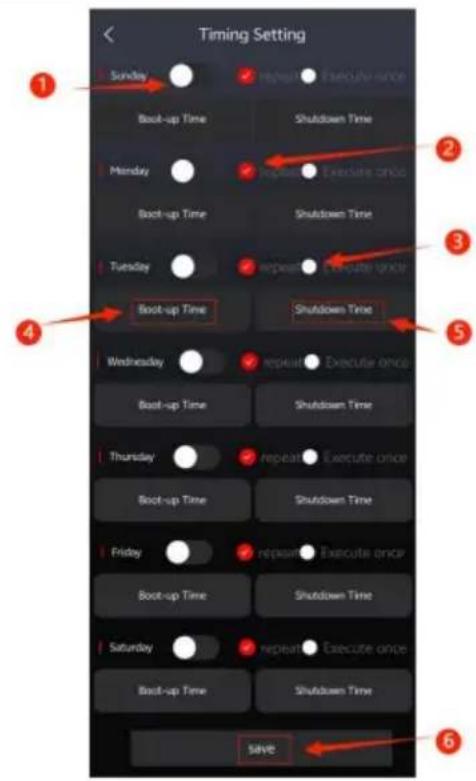

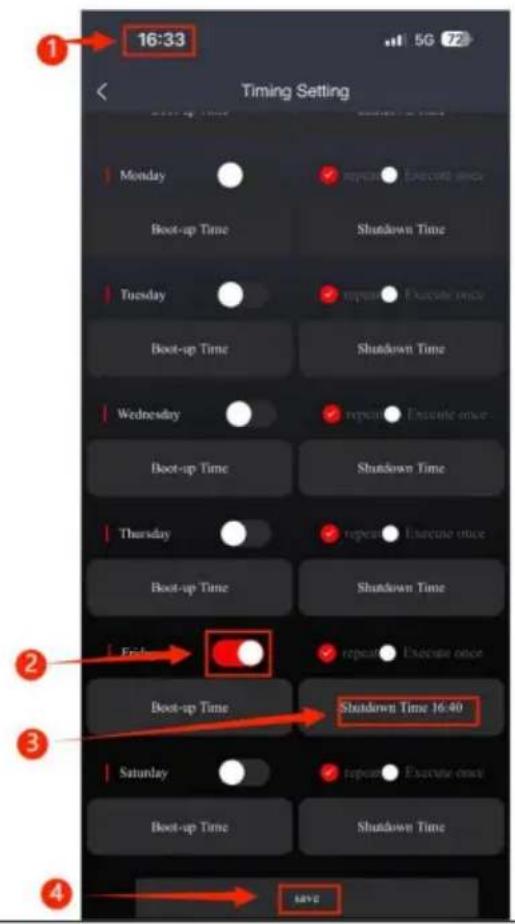

6. Tijd aan/uit hijd werkinq

Houd de toetsen "OK" + "y" 2 seconden ingedrukt om de timerinstelling te openen

interface, en het indicatorsymbol " wordt weergeweven. Weergave om in te stellen

de uitschakeltijd en Niet de opstartijd instellen. Als de timerfunctie al is ingeschakeld, schakelt u de timerfunctie uit en gaat het symbol " " UIT.

1) Druk op de toets "y" of "y" om de tijdswaarde aan te passen. Het tijsdaanpassingsbereik is van 00:00 tot 23:59
2) Druk op de toets " " om te wisselen en de positie van het nummer aan te passen, en de Het overeenkomstige nummer zal knipperen.
3) Druk op de knop "OK" of bedien het apparaat 15 seconden zonder knop om de instellenen op te slaan. waarde instellen. Als u de opstarttijd instelt, schakelt u over maar de uitschakeltijd instelling. Anders verlaat u de timerinstelling.
4) Druk op de " "-toute om de ingestelde waarde nicht op te slaan. Als u de opstartijd instelt, schakelt u over aan de instelling voor de uitschakeltijd. Anders verlaat u de timerinstelling.
5) Druk in de Niet-ingestelde toestand op te toets '' om door de weergave van de geplandeijd voor de dag.

Nadat u de timerfunctie hebt geactiveerd, start de klok automatisch wanner denen bereikt de geplande opstarttijd; Automatisch uitschakelen wanner de geplande opstarttijd is bereikt; uitschakeltijd is bereikt. Wanner het paneel is uitgeschakeld, is de timerfunctie De status worden opgeslagen en na het inschakelen worden de status van de timerfunctie hersteld.

Als de timerfunctie Niet handmatig worden uitgeschakeld, zolang de klok de gewenste tijd bereikt de geplande aan/uit-tijd, worden het apparaat automatisch in-/uitgeschakeld.

7. Werking van de kloksynchronisatie

Houd de "OK"-knop 2 seconden ingedrukt om de klokinstelling te openen interface en het indicatorsymbol" ""wordt weergegeven.

1) Druk op de toets "y" of "y" om de tijdswaarde aan te passen. Het tijsdaanpassingsbereik is van 00:00 tot 23:59
2) Druk op de toets '' om te wisselen en de positie van het nummer aan te passen, en de Het overeenkomstige nummer zal knipperen.
3) Nadat u de tijd hebt aangepast, drukt u op de knop "OK" of bedient u de tijd zonder knop.
15 seconden om deze interface te verlaten. Synchroniseer automatisch de telefoontijd wanneer verbinding makes met de app.

8. Afstandsbedieningsaanpassingsbewerking

Houd in de uitgeschakelde toestand de toetsen "+"soden ingedrukt om het menu te openende interface voor de afstandsbediening, zoals weergegeven in de volgende afbeelding.

HFAI

1) Druk op de toets "y" of "y" om het opslagadres aan te passen: HFA1yHFA2y

HFA3yHFA4y kommt overeen met vier afstandsbedieningen.

2) Selecteer het nummer van de afstandsbediening, druk op een willekeurige toets op de afstandsbediening, de

De machine zal de code succesvol matchen en de matchstatus verlaten.

3) Druk op de toets om het koppelen van de afstandsbedieningscode af te sluiten.

*Vereisten voor afstandsbediening: freiorentieband 433 MHz, 24-bits code.

9. Storingsalarm

Zoals weergegeven in de onderstaande afbeeling knippert het bijbehorende storingssymbol en de correspondende defecte component icoon knippert. De weergegeven data is de fouit De betekenis ervan is te vinden in de fouttabel.

*Bougies, oliepompen, ventilatoren, sensoren, stroom benodigdheden en andere symbolen knipperen om aan te geben dat de overeenkomstige componenten defect+zijn.

10. Dit paneel ondersteunt mobiele apps om dit apparaat te bedienen via Bluetooth.

Gebruiksaanwijzing

1. Het is verboden om het te gebruiken in omgevingen met een hoge luchtvochtigheid, geleidende stof.ontvlambare en explosieve gassen, stof, materialen, corrosieve media, sterklichtblootstelling en sterke magnetische, hoogspannings- en hoogstroomapparatuur in denabijheid.
2. Voedingsspanningsbereik: DC24V controller toepasbaar (18-32)V; DC12V-controller is geschikt voor (9-16)V; andere spanningsregelaars zichn Niet geschikt onderling verwisselbaar zichn en het is verboden de geldende spanningsgrenzen te overschrijden.
3. Open de controllershell nicht zonder toestemming.

4. De apparatuur要去 strikt volgens de vereisten worden geinstalleerd en gebruikt onder veilige omstandigheden.

5. Wonneer het lichaam heet is en de ventilator Niet normal kan werkken, is hetoodzakelijk om Koel het lichaam snel af, blaas koude lust in het verbrandingsinlaatgat om af te koelen omlaag en verlaag de lichaamstemperatuur onder de 80y. Voorkom hoge temperaten schade aan componenten of brand.

Bij het verwarmen van de apparatuur is het noodzakelijk om ervoor te zorgen dat elk luchtkanaal onbelemmerd is en dat de pijpleiding vrij is van bochten, druk en blokkades in om de verwarmingsefficiente en de normale werkking van de apparatuur. Geblokkeerde kanalen konnen hoge temperatures in het lichaamveroorzaken, verminderen verwarmingsrendement, verkort de levensduur van de apparatuur of beschadigt de apparatuur. Het gebruik van Om een normala gebruik en een lange levensduur van de apparatuur te garanderen, is gekwalificeerde brandstof essentieel.

Foutentabel

Schuld code	Oorzaak van storing	behandeling
E-2	Stroomvoorziening spanningsbereik	Normaal bereik: 24V (18-32V), 12V (9-16V) Controller of de accu of generator functioneert goed, en controller of de zekering verouderd is
E-3	Ontstekingsplug storing	1. Controller of de ontstekingsbougie nicht goed is aangesloten aangesloten. 2. De ontstekingsbougie is defect; verrang de ontstekingsbougie plug. 3. Het moederbord is defect. Vervang het moederbord.
E-4	Oliepomp storing	1. Controller of de oliepompplug los zit en verkeerd verbonden. 2. Controller de hoofdkabelboom op ontkoppeling. 3. Oliepomp is defect. Vervang de oliepomp.
E-5	Hoge temperatuur alarm (inlaat lucht>50yy behuizing>230y)	1. Onjuiste of defeche oventemperatuur sensorotype; verrang de sensor. 2. Het moederbord is defect. Vervang het moederbord. 3. Controller of de luchtuitlaat- en uitaatpijpen goed+zijn aangesloten gebogen of te lang, waardoor de ventilatie worden beinvloed en voorkomt dat warmte verloen gaat. 4. Controller of de ventilator normal draait
E-6 Ventilatorstoring		1. Controller of de ventilatorwaaier van de auto goed is vastgelopen. 2. Controller of de ventilatorplug los zit en verkeerd verbonden. 3. De ventilator is defect. Vervang de ventilator. 4. Controller of de inductie van het windwiel magneeet ontbreekt of heeft de verkeerde polariteit. 5. Controller of de windsnelheid van het moederbord sensor is normal. 6. Het moederbord is defect; verrang het moederbord bord.
E-7	Medefeling Mislukking	Kabelbomen detecteren
E-8	Zet de motor	1) Controller op olietekort, lage temperatuur stolling van olie, geblokkeerd oliecircuit en vastgelopen oliepomp 2) Controller of de zuurstofinlaat en -uitlaat goed werkken kanalen+zijn vrij van obstakels 3) Controller of de behuizingtemperatuursensor in volledig contact met de behuizing en als de druk de lente is sterk.
E-9 Sensorstoring		Is de temperatuursensor-aansluitdraad en connector beschadigd of los, en is de sensor beschadigd
E-10	Mislukte startup	1) De temperatuur van de behuizing is te hoog en de behuizing is na 3 minuten starten nicht gekoeld. 2) Er zit veel witte rook in het uitlaatgas. 2.1) Controller of het filterschem naast de ontstekingsbougie schoon is. Als het Niet schoon is, maak het dan schoon of verrang het. 2.2) Controller of de oliepomp.krachtig olie spuit. 2.3) Controller of de ontstekingsbougie verouderd is. 3) Er zit eenkleine hoeveelheid witte rook of geen rook in het uitlaatgas. 3.1) Controller op olietekort, bevroen of geblokkeerde oliecircuits.3.2) Controller of de oliepomp vastzit of beschadigd is, en of de oliepomp Niet goed functioneert. 3.3) Controller of de verbrandingsinlaat- en uitlaatkanalen vrij়.3.4) Controller of de ontstekingsbougie beschadigd is. 3.5) Is de spelimg tussen de binnenwindturbine tegroot? 4) Ontsteenk normalaal, maar meld nog steeds een storing in de ontsteking. Controller of de behuizingtemperatuursensor volledig contact maakt met de behuizing, of de drukveer sterk is en of de sensor goed functioneert.
De uitlaat pijp worden rood	Abnormale verbranding pomp	Onmiddelijk uitschakeling is vereist en de aluminium behuizing moet worden gedemonteerd om te controlleren of de verbrandingskamer is afgedicht of verrangen;kamer of olie
Abnormaal geluid En	Uitlaat. verstopping geluid	Het要去 onmiddelijk worden uitgeschakeld en gecontrolerd op blokkades in de uitlaatpijp, demper en uitlaatopening. Als er blokkades zijn, reinig ze dan en hervat de normale werking;
Olie lekkage	Interne olielekkage van de machine	1. De verwarming kan nicht aan de zijkant worden geinstalleend en het zuurstofgat aan een kant van de ontstekingsbougie zorgt ervoor dat olie langs het gat waar buiten stroomt.leeftijd
		correcte installmentmethode is om de inlaat-/uitlaatpoorten maar beneden te richten; 2. Slechte oliekwaliteit veroorzaakt verstopping van het ontstekingsbougie-verstuivingsnetwork in de verbrandingskamer, dat Niet ontsteekt en langs de uitlaatijnpaar buiten stroomt. Het ontstekingsbougie-verstuivingsnetwork moet worden verrangen en hoogwaardige diesel要去orden vervangen; 1. Controller of er een verstopping
Zwartuitstralenwij়de	Onvoldoendezuurstofopnameen koolstofopboubw bij de verbrandingkamer	in de inlaatbuis zit waardoor er onvoldoende zuurstof wordeningenomen; 2. Dekleine ruimte van deluchtinaatpositie leidt tot obstructie van de luchtinaat; 3.Demonteer de internevriendingskamer van de machine om te controleren op koolstofafzetten en vervoan de verbrandingskamer tijdig;
Blauwuittstralenwij়de	Slechte oliekwaliteit	Dieselkachels kunnen alleen op hoogwaardige diesel draaien.In de winter要去 negatieve-temperatuurdiesel worden gebruikt.
Emittwitwij়de	Ontstekingsstoring	1. Controller of het interne pompolievolume van de machine te hoog is, waardoor de ontstekingsbougie Niet ontsteekt. Deolieleiding要去 worden verwijderd en 2-3 koer opnieuw worden gestart voordat deze weera normala worden, en nervolgens要去 de olieleiding worden geplaatst; 2. Gebruik een fohn om een tijdje in de inlaatbuis te blazen totdat deze goedwerkt; 1. Controller of de brandstoffank is gezuld met
Dagende DiesgelR	ondersteundverbranding	diesel, aangezien andere brandstoffen geur hunnenveroorzaken; 2. Open de behuizing vande machine om te controleren op olielekkage binnenin; 1. Voorverlenging of
Plasticgeur	Of er externeaccessoiresgebruikt要去en worden	aanpassing is de aankoop van hittebestendigeaccessoires vereist, anders veroorzaakt de hogehitte van de kachel een onaangename en scherpe geur;2. De verlangbuis mag nicht gebogen of te lang zich, omdatditervoor zorgt dat de warmte nicht kan worden afgevoerd en eenhoge interne temperatuur een plastic geur zal produceren;3. De installment van geperforeerde uitleaatpijpen

O

Configuratietabel - Model: C21
N DE.	Functie	Parameter NR.		Functie	Parameter
1	detectiebereik 0-990ppm	7		operatie temperatuur	-20~50y
2	Detectoren overbelasting	2000ppm8		Druk Bereik	Standaard atmosferisch druk ± 10%
3	herhaalbaarheid	±3%	9	Levering Spanning	5,2 V±0,5 V
4	Reactietijd (t90)	y30 seconden	10	consumptie	<10,0 mA
5	Oplossing verhouding	y5 ppm	11	Verlenglijn	2m
6	Nul drift (-20~40 y)	y10 ppm	/	/	/

Noodresponsmethoden voor controlleralarmen

1. Wanner de CO-concentratie binnen het detectiebereik van de controller ligt overschrijdt de limiet, dan za de schakelaar een fout weergeven/zaI het controelampje van de controller gaan branden flitser en de schakelaar schakelt de verwarming automatisch uit om een continue toename van de CO-concentratie; Ventilatie要去 onmiddelijkplaatsvinden (indien de omgeving is smal en de omstandigheden het toelaten, open de ventilatieoppeningen om creeer zoveel möglich een open omgeving. Wanner de omgeving open is of als de ventilatie onhandig is, worden aanbevolen om de ventilatie-apparatuur te vergroten om de luchtcirculatie te versnellen en CO-gas af te voeren) en personeel in de omgeving要去 onmiddelijk worden geëvacuereerd uit de omgeving waar de de huidige CO-concentratie overschrijdt de norm;
2. Als de installment- en gebruiksomgeving correct is, worden aanbevolen dat personeel keert terug maar het werkgebied en start opnieuw om de CO-concentratie te controleren kijken of het aan de normen voldoet.

3. Tijdens het gebruik van dit product is het belangrijk om de luchtkwaliteit op lange termijn te behouden circulatie en controllerer regelmatig de concentratie koalmonoxide (internationale norm 50mg / m^3 y 40 PPM) om de persoonlijke veiligheid te waarborgen. Als Als er symptomen van koalmonoxidevergiftig ing optreden (zoals duizeligheid, hoofdpijn, misselijkheid, enz.), moet men onmiddelijk uit de buurt van de bron van de verruiling blijven, frisse lucht inademen en medische hulp zoeken.

4. Dit product maakt gebruik van elektrochemische sensoren, die gemakkelijk worden beinvloed door lokale temperatuur- en vochtigheidsinterferentie, wat resulteert in een lichte impact op de detectienauwkeurigheid. Gebruik dit product waarom objektief en redelijk om uw verilgheid te garanderen. De levensduur ervan worden beinvloed door de omgeving en de nauwkeurigheid van de sensor worden regelmatig getest. Als de fouit te groot is, verrang dan de sensor.

5. Zelfs als er een koolmonoxidemelder is geinstalleerd,要去 de kamer goed geventileerd worden om te voorkomen dat erijdens de slaap te veel CO wordt uitgestoten,ottom dit nicht vrijdig kan worden aangepakt.

Voorzorgsmaatregelen en gebruiksspecificaties

1. Open de behuizing van het product nicht zomaar. Voorkom dat externe krachten de sensor beschadigen.
2. Producten mogen nicht in contact komen met organische oplosmiddelen (waaronder siliconenrubber en andere kleefstoffen), coatings, chemicalien, stookolie en gassen met een hoge concentratie;
3. Het product mag tijdens geleruik en opslag Niet volledig worden ingekapseld met harsmaterialen en mag ook Niet gedurende lange vrij in een anaerobe omgeving worden ondergedompeld, anders zal dit de prestaties van de sensor schaden; Beinvloedt de detectienauwkeurigheid van het product;
4. Dit product mag nicht gedurende langere tijd worden gebrukt in omgevingen met corrosieve gassen;
5. Tijdens de installment en het gebruik is het noodzakelijk om verticale luchtinlaat van voren te vermijden;
6. De luchtinlaat van het product mag Niet geblokkeerd of verontreinigd zijn;
7. Dit product moet stevig worden geinstalleerd en mag nicht worden bloatgesteld aan overmatige schokken of trillingen;
8. Niet gebruiken als de schaal beschadigd of verrormd is;
9. Verbied langdurige opslag en gebruik van dit product in alkalische oplossingen met een hoge concentratie. gassen;
10. Vervang de controllerijdig door een neue wanner de verwachte levensduur is bereikt;
11. Verbied langdurige opsgan gebruik van dit product in alkalische gassen met een hoge concentratie;
12. Vervang de controller tijdig door een(AP) wonneer de verwachtte levensduur is bereikt;

BLUETOOTH-WERKING

Zoek en download de bijbehorende APP-naam "AirHeaterCC"

U kunt er ook voor kiezen om de onderstaande QR-code met uw telefoon te scannen en op het bijbehorende systeme te klikken om te downloaden. Volg verwolgens de onderstaande stappen om het apparaat met uw telefon te verbinden en te bedieren.

Download AirHeaterCC

y1yOptie is voor Android-systeem

1. Schakel de Bluetooth-functie van de telefoon in, voer het APP-programma uit

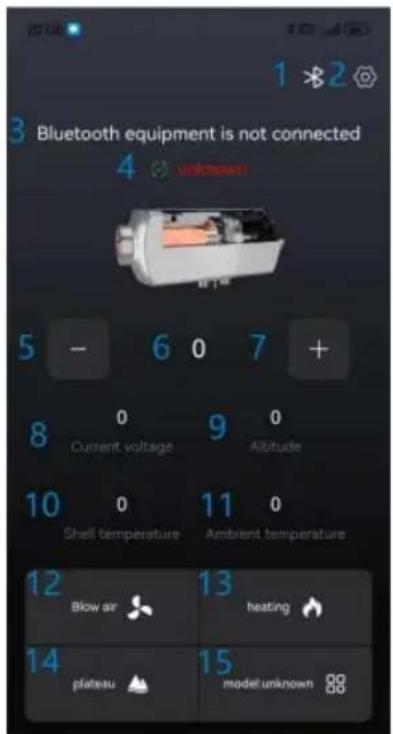

om de volgende interface te openen:

1, Bluetooth-

verbinding, 2,

Instelknoppen, 3, Bluetooth

verbindingsstatus, 4, Apparatuurstatus en foutbeschrijving,

5, "-" toets, 6,

Weergave temperatuur/versnelling, 7,

^ + ^ toets, 8,

Werkspanning, 9

Hoogte, 10

Temperatuur aluminium behuizing, 11,

Omgevingstemperatuur, 12,

Ventilatiemodus, 13, Aan/

uitverwarmingsknop,14

Plateauschakelaar,15

Modusschakelaar.

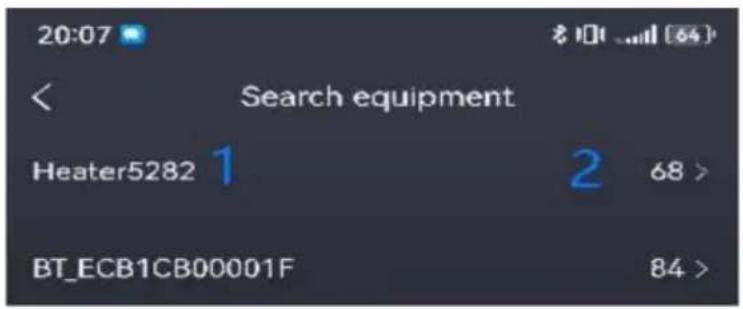

2. Apparaatverbinding via Bluetooth:

Druk op de yBluetooth-linkknopý om de volgende paginga te openen:

Selecteer 1 als "Verwarmings-+Machinecode" (wonneer het apparaat is ingeschakeld, kort (Druk op de OK-knop op het schakelpanseel om deze wee ter geven)yy(De machinecode op de afbeelding is alleen ter referentie, en de daadwerkelijk weergegeven machinecode za zegevieren.)

2 is de sterkte van het Bluetooth-siŋaal (zoals weergegeven in signaal 68 hierboven, de hoekleiner de waarde, hoe sterker het signaal). Als er geen apparaat worden gezonden, controlleren dan of er zich en al andere telefoons verbonden met dit apparaat (elk apparaat kan alleen verbonden met een telefoo), of zet het apparaat opnieuw aan en schakel de Controller of de Bluetooth-functie van de telefoo n actief is voordat u doorgaat waar de eerste stap.

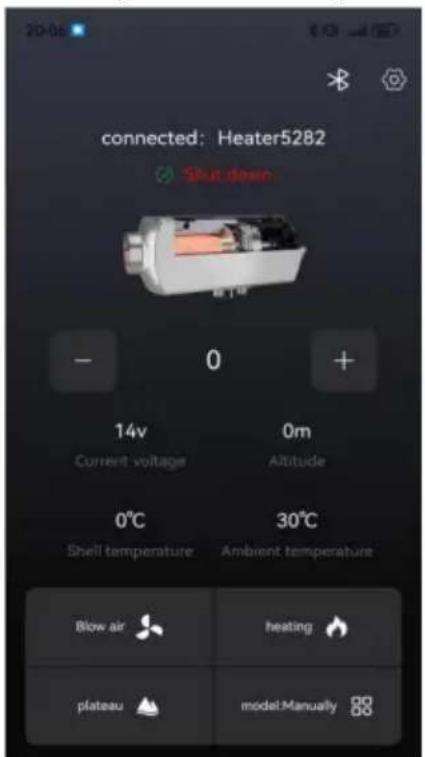

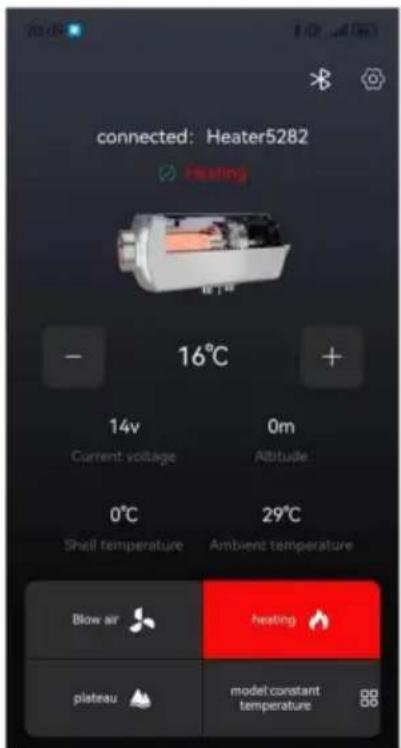

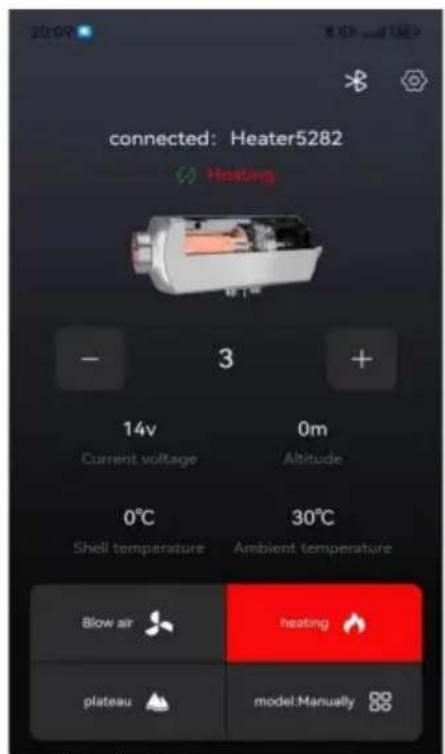

3. Nadat de koppeling successvol is uitgevoerd, worden het weergegeven zoals weergegeven in de volgende afbeelding:

Uitschakelstatus

Inschakelstatus (handmatige modus)

Inschakelstatus (temperatuurmodus)

1) Inschakelen

In de uitschakelmodus drukt u op de [verwarmingsknop], het apparaat worden voor een bepaaldearend ingeschakeld.
verwarmen en geeft de "power on status" weeer zoals weergegeven in de bovenstaande afbeelding. Druk op
de [+] knop om het apparaat op te schakelen, druk op de [-] knop om het apparaat terug te
schakelen, druk op de [modusschakelaar] knop om te schakelen tussen handmatige/constante temperatu
modus (0-40 graden), en druk op de [plateauknop] knop om te schakelen tussen plateau-/vlaktemodus.

2) Uitschakelbewerking

Druk in de ingeschakelde stand op de [verwarmingsknop] en het apparaat gaat in de afsluiten en koelen, met de melding "koelen bezig". Het apparaat kan

mag pas worden uitgeschakeld nadat het apparaat is afgekoeld en de "uitschakelstatus" weergeeft, zoals weergegeven in de bovenstaande afbeelding.

3) Ventilatiewerking

Druk in de uitgeschakelde toestand op de ventilatieknop om de ventilatie in of uit te schakelen en Pas de ventilatorsnelheid aan door op [+] of [-] te drukken.

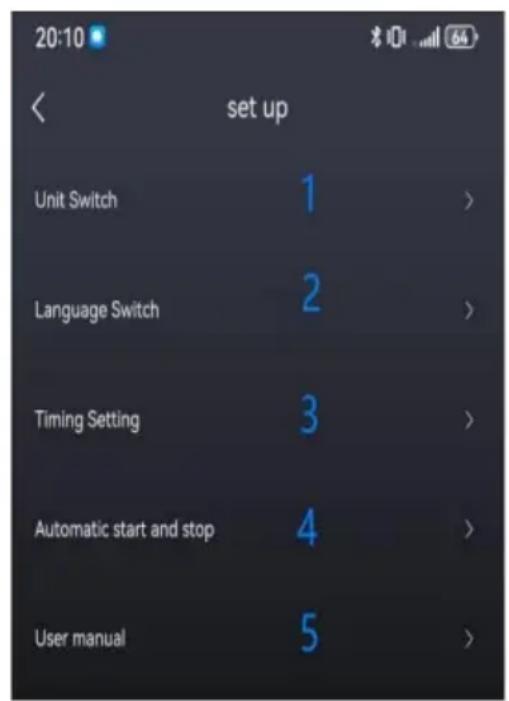

4. Stel paginabeschrijving in:

1) De eenheidsinstellungen omvatten: Fahrenheit, Celsius, voeten, meters
2) Taalinstellingen omvatten: Chinees, Engels, Spaans, Frans, Duits, Italiè, Polen, Nederland, Zweden, Russisch.
3) De timingfunctie omvat: maandag tot Zondag, en kan worden ingesteld op starttijd, sluitingstijdijd, enkeleijd en cyclusmodus.
4) Automatische start-stopfungie: Nadat u de auto—heift gestart, start u de auto—weer op.
ingeschakeld, werkt de machine effectief in
constante temperatuurmodus (sommige apparaten doeon dat
hebben denen functie nicht).
5) De gebruikershandleiding bevat foutcodes en methoden voor probleemoplossing.

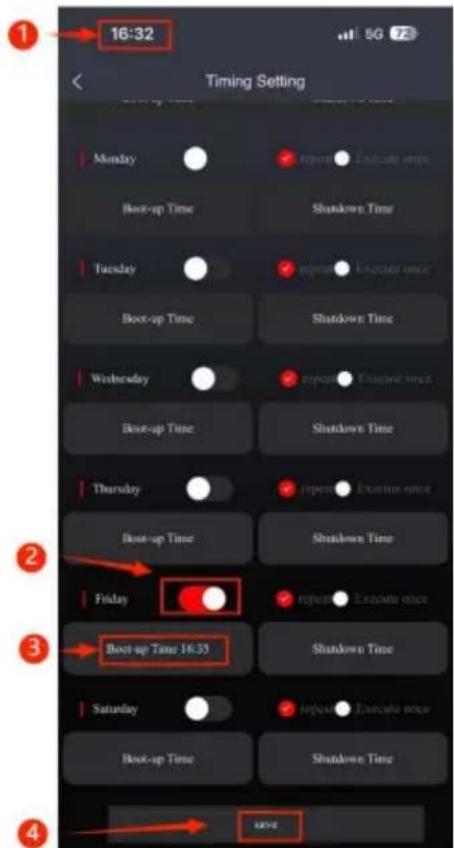

5. Beschrijving van de tijsdgebonden paginga:

yyAan/uit-knop yy

Uitvoering in Ius y3y

Eenmaaluitvoereny4y

y5yTijd voor aan- en uitzetten van

apparatuur y6yOpslaan.

Stel de opstartijd in de afgesloten stand in, zoals weergegeven in de afbeelding links.

yy Huidige tjd yy

Open timer y3y Stel

een getimede starttijd in 4

Opslaan

Stel de uitschakeltijd in als het apparaat is ingeschakeld, zoals weergegeven in de afbeelding links.

yy Huidige tijd y2y

Open timer y3y

Stel een getimede uitschakeltijd in y4y Opslaan

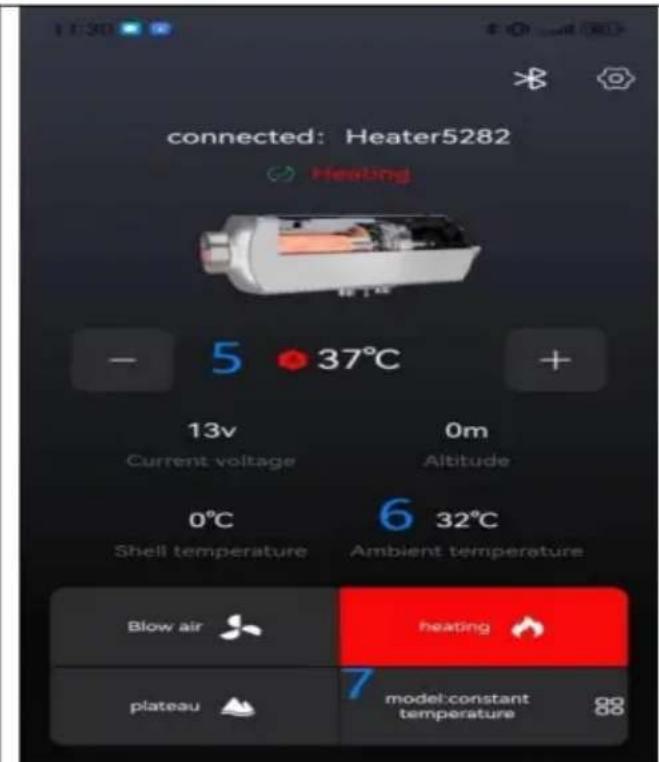

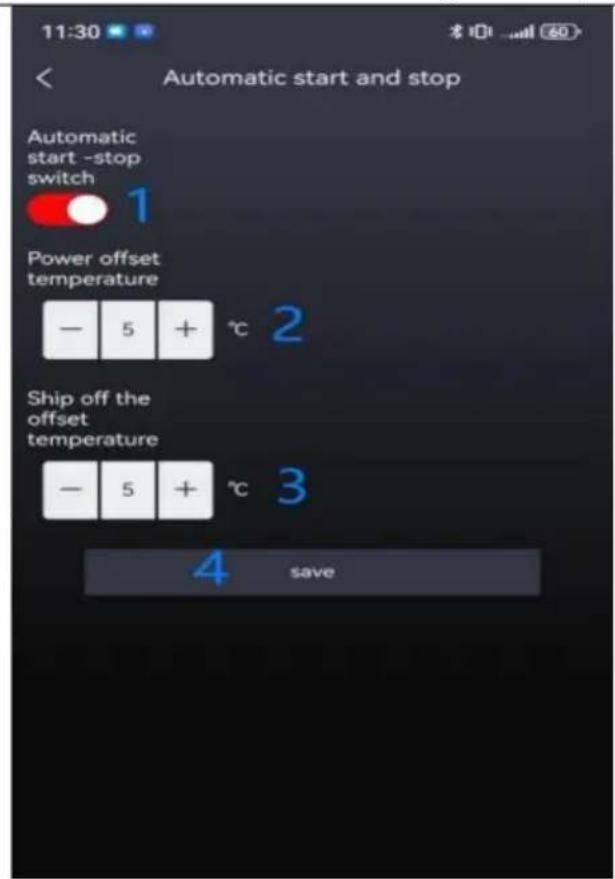

6. Automatische start-stopfunctiepageginabeschrijving:

1.Knop aany
2. Selecteer de opstarttemperatuur van het apparaat (3-10 y)
3. Selecteer de uitschakeltemperatuur van het apparaat (3-10 y)

4.

Opslaan 5. (A-Automatisch) In de automatische aan/uit-modus kan de gewenste temperatuur worden aangepast door op de knappen [+] en [+] te drukken (0-40 y

）y

1. De omgevingstemperatuur van de apparatuur is de referentietemperatuur
2. Automatische start/stop is alleen effectief bij het werken in de constante temperatuurmodus. Het bovenstaande diagram toont: stel de temperatuur in op 37 y , zet de

temperatuur tot 5 y , zet de temperatuur tot 5 y, stop met verwarmen wanner de omgevingstemperatuur van het apparaat 42 y is, en zet verwarmen aan wanner de omgevingstemperatuur van het apparaat 32 y is (de getimede aan (functie is ook effectief)y

Fabrikant: Shanghaiimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai

20000CN.

Geiporteerd aan AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW

2122 Australie

Geimporteerdaar de VS:Sanven Technology Ltd. Suite 250,9166Anaheim

Technische ondersteuning en e-garantiecertificaat
