BP16SF - Fläkt BLUEPALM - Gratis bruksanvisning och manual

BRUKSANVISNING BP16SF BLUEPALM

Aktuell bra克斯anvisning och andra språk

Ladda nerden senaste bruksanvisingen på olika sprek via länken www.bluepalm.at/downloads eller skanna den QR-kod som visas. Följ instruktionerna på webbplatsen.

LÄS DESSA ANVISNINGAR NOGGRANT INNAN DU PÄBÖRJAR INSTALLATION, DRIFT ELLER UNDERHÄLL. SKYDDA DIG SJÄLV OCH ANDRA GENOM ATT FÖLJA SÄKERHETSANVISNINGARNA. UNDERLATENHET ATT FÖLJA ANVISNINGARNA KAN LEDA TILL PERSONSKADA OCH/ELLER EGENDOMSSKADA OCH/ELLER FÖRLUST AV GARANTISKYDD!

VIKTIG INFORMATION OM SÄKERHET, PLACERING OCH ELANSLUTNING.

Avsedd användning

Fläkten ar uteslutande avsedd for ventilation av torra utrymmen.

BLUEPALM

Den ar endast avsedd for privat bruk och ar inte lamplig for kommersiellt bruk.

Fläkten fär endast användas på det sätt som beskrivs ienna bruksanvisning.

1. Använd endast denna apparat i enlighet med anvisningarna i bruksanvisningen. All annan användning som inte rekommenderas av tillverkaren kan leda till brand, elektriska stötar eller personskador.
2. Ta bort Förpackningen och kontrollera att encheten inte ar skadad. Om du ar osäker, använd inte encheten och kontakta servicecentret aller din Återförsäljare.
3. Håll barn borta ∀n Förpackningsmaterial. Det finns risk for kvävning vid förtäring!
4. Om nätkabeln ar skadad måste den bytas ut av tillverkaren aller en auktoriserad serviceverkstad for att undvika alla tänkbara risker.
5. Innan du ansluter apparaten till elnätet ska du kontrollera att strömtyp och natspänning überensstämmer med specifikationerna på apparatens typskylt.
6. Det eluttag som apparaten ansluts till fär inte vara defekt aller lõst, det måste vara anpassat for den strömstyrka som krävs och framfor allt vara tillförlitligt jordat.
7. Undvik att använda förlängningsladd eftersom den kan überhettas och orsaka brand.
8. Det är forbjudet att på nagot sätt anpassa ellerändra apparatens egenskaper och använd endast reservdeler och tillbehör som rekommanderas av tillverkaren (om detta inte görs upphör garantin att gälla).

BLUEPALM

1. Om apparaten ar defekt ska du stenga av den och kontakta din Återförsäljare eller kundtjanst.
2. Kontakta alltid och endast av tillverkaren auktoriserade servicecenter vid eventuella reparationer av apparaten, nätkontakten eller kabeln. Du hittar servicecentren online på www.bluepalm.at.
3. Barn under 8år och personer med nedsatt fysisk, mental, sensorisk eller andlig förmåga eller brist på erfarenhet och kunskap bör inte användaenna apparat om deinte har fätt tillsyn eller instruktioner om hur apparaten används på att sækert sätt och forstår de faror som är förknippade med den.
4. Använd inte apparatenutan uppsikt. Stäng alltid av apparatenom du lämnar rummet.
5. Barn fär inte leka med apparaten.
6. Nätkabeln fär inte vridas eller bojas.
7. Använd inte apparaten med våta händer.
8. Använd inte encheten utomhus.
9. Använd aldrig encheten i rum)där det finns gas, olja ellersvavel.
10. Använd inte encheten i narheten av vatten aller hög luftfuktighet, t.ex. i fuktiga källare, bredvid simbassänger, badkar eller duschar. Se till att inget vattenträger in i encheten.
11. Placera inga foremål på encheten.
12. Placera encheten på att stabilt och jämnt underlag.
13. Tack aldrig over encheten.
14. För aldrig in fingrar, pennor eller andra foremål i encheten och se till att luftintaget och luftutloppet aldrig blockeras.

BLUEPALM

1. Stäng alltid av apparaten innan du koplar bort den fran elnätet.
2. Dra inte i nätkabeln for att koppla bort apparaten fran elnätet. Dra alltid i kontakten for att dra ur nätkabeln.
3. Hantera inte kontakten med våta händer För att undvika elektriska stötar.
4. Koppla ur apparaten när du inte använder den, innan du rengör den, när den behöver underhållas eller när den flyttas.FRAN en plats till en annan.
5. Håll apparaten i gott skick genom att underhälla och rengöräden. Om du har nagra frågor om underhäll kan du kontakta den kundtjänst/servicecenter som tillverkaren har auktoriserat.
6. Förvara apparaten på en saker och torr plats utom räckhäll for barn;när den inte används.

BLUEPALM

Atervinning, bortskaffande, forsakran om overensstammelse

	ÄTERVINNING Förpackningsmaterialiet kan ätervinnas. Därfor likeminderas att de slängs i sorterat avfall.
	AVFALLSHANTERING Symbolen "överkorsad soptunna" kräver separat avfallschantering av avfall frän elektriska och elektroniskaprodukter (WEEE). Elektrisk och elektronisk utrustning kan innehälla farliga och miljöfarligaömnen. Släng därfor inte detta i det osorterade restavfallet, utan på en anvisad uppsamplingsplats für avfall frän elektrisk och elektronisk utrustning. På sä sätt hjälper du till att skyddar resurser och miljö. För mer information, kontakta din äterförsäljare eller lokala myndigheter. Direktiv 2012/19/EU
CE	FÖRSÄKRAN OM ÖVERENSSTÄMMELSE Vi bekräftar härmed attenna artikel överensstämmer med de grundläggande kraven, fördningarna och direktiven i EU. Du kan Near som helst ta del av den detaljerade försäkran om överensstammelse under följande länk: https://www.schuss-home.at/downloads

Fel och tekniska andringar ar undantagna.

BLUEPALM

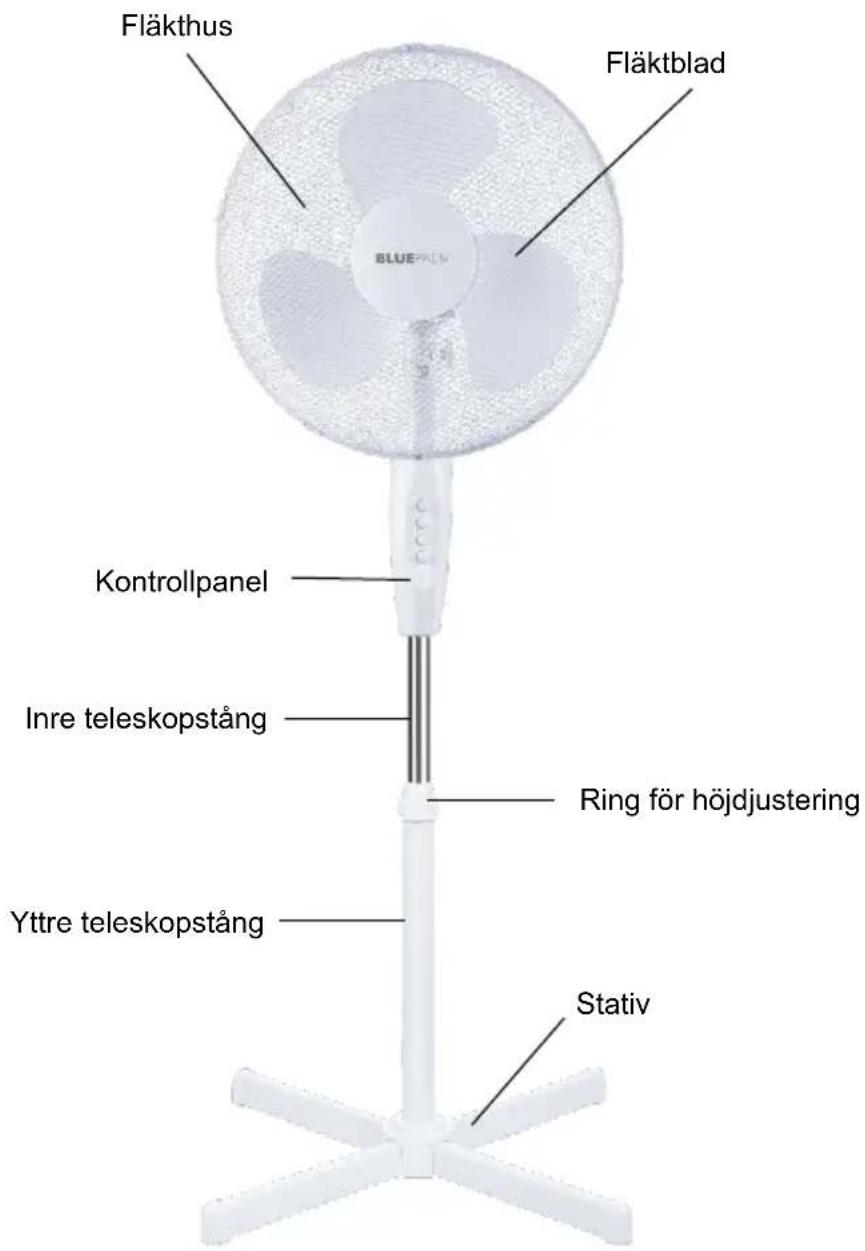

BETECKNING FÜR DE ENSKILDA DELARNA

BLUEPALM

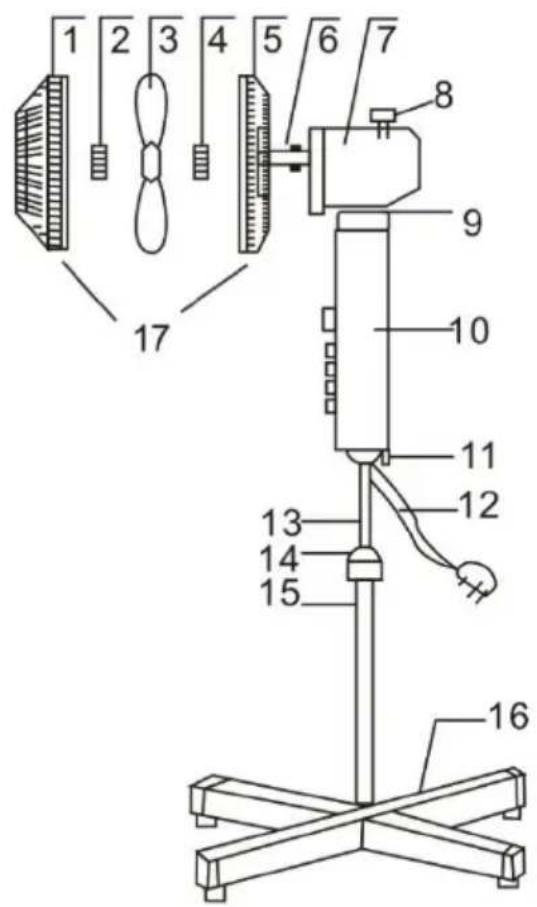

MONTERINGSANVISNINGAR

1	Frontskyddande galler
2	Skruv För rotorblad
3	Fläktblad
4	Gängad mutter
5	Bakre skyddsgaller
6	Motoraxel
7	Motorhus
8	Oscillationsknapp
9	Låsskruv
10	Kontrollelement
11	Låsskruv
12	Elektrisk kabel
13	Inre teleskopstång
14	Ring För höjdjustering
15	Yttre teleskopstång
16	Stativ
17	Hål + fällskruv

1. Montera de två fötterna (16) korsvis.
2. Placera den yttre teleskopstangen (15) på stativbenen och fäst den ordentligt med de fyra medfoljande skruvarna och en skruvmejsel.
3. Ta bort hójdjusteringsringen (14)—from den yttre teleskopstången genom att vrida den moturs.
4. Skjut stativkapan over teleskopstangen (15) med oppningarna nedat tills den ligger over de redan atdragna skruvarna.

BLUEPALM

1. Dra ut den inre (13) teleskopstangen ur den yttre (15) och montera tillbaka hojdjusteringsringen (14) genom att vrida den medurs.
2. Placera hela motorn (8+10) på den inre teleskopstången i den övreänden och dra at lasskruven (9).
3. Demontera den gängade muttern (4) och rotorbladsskruven (2)是从 motoraxeln (6) genom att vrida dem moturs.
4. Placera det bakre skyddsgallret (5) mot motorhuset genom att skjuta det over motoraxeln (6).
5. Skruva nu på den gangade muttern (4) igen genom att vrida den medurs for att fixera det bakre skyddsgallret.
6. Skjut flaktbladen (3) over motoraxeln (6) och sakra dem genom att satta på rotorbladsskruven (2) och dra at den. Du kan kontrollera att det sitter ratt genom att vrida bladen for hand. Bladen och den gängade muttern fär inte vidröra varandra - om de gör det, upprepa是从 punkt 8 i monteringsanvisingen.
7. Öppna klämmorna på det främre skyddsgallret (1) och skruva ut fästskruven (17) ur hålet.
8. Placera nu det främre skyddsgallret pa det bakre. Se till att de två nedre hålen (17) pa skyddsgallret ligger ovanpå varandra. Stäng nu alla klämmor och for in fästskruven framifrän genom de två hålen och skruva fast den.
9. Satt slutigen tacklocken på fötternasändar.

KOMMISSIONEN

1. Placera encheten på att plant och torrt underlag.
2. Satt i stickkontakten i ett 220-230V standarduttag.
3. Ställ in önskad hastighet.

Du kan valja mellan:

0	OFF
1	Låg hastigthet
2	Medelhög hastigthet
3	Hög hastigthet

1. För att stänga av encheten, tryck på "0".
2. För svängfunktionen trycker du in oscillationsknappen på motorhuset. Om du vill stenga av Funktionen drar du knappen uppåt.

BLUEPALM

1. För att änder vinkeln på luftflödet flyttar du huvudet framåt eller bakåt.

RENGÖRINGSINSTRUKTIONER

1. Observera! Låt apparaten stå helt stilla och koppla bort den fran eluttaget innan du rengör den.
2. Använd en mjuk trasa für rengöring. Använd varmt tvålvatten om smuts aller fororeningar inte lätt kan avlågsnas.
3. Använd inte losnings- aller skurmedel (fortunningsmedel), metallbestick aller härda borstar für rengöring, aftersom dessa kan skada plastholjet.
4. Sank inte ner fläkten i vatten aller andra vatskor. Låt inte vatten droppa på ell er in i flaktens motorhus.
5. Torka alla komponenter ordentligt innan du forvarar dem.
6. Förvara encheten i en sval, torr och ren miljö.
7. Forvara apparaten utom rackhall for barn och djur.

BLUEPALM

Teknisk information
Nominell spänning	220V-240V~
Frekvens	50 Hz
Nominell effekt	40 watt
Ljudnivå	49 dB(A)
Mätt	600×1250×600 mm
Vikt	2,20 kg
Informationskrav enligt förordning (EU) nr 206/2012
Artikelnummer	BP16SF
Märksprüning	220 – 240 V
Skyddsklass	II
Strömfürbrukning i avstängt lage (PoFF)	0 W
Säsonsströmfürbrukning (Q)	12,1 kWh/a
Beteckning	Symbol	Värde	Enhet
Maximal volymström	F	35,83	m³/min
Ventilatorns effektupptagning	P	37,8	W
Serviceförhällande	SV	0,95	(m³/min)/W
Effektförbrukning i standby-läge	PSB	0	W
Ventilatorens ljudeffektnivå	LWA	55,8	dB(A)
Maximal lufthastigbet	c	2,31	m/s
Mätstandard für bestämming av servoförhällandet	IEC 60879:2019
Kontaktadresser für ytterligare information och servicelinje:	Schuss Home Electronic GmbH Scheringgasse 3, A-1140 Wien Tel: [phone] - 0 www.bluepalm.at FB-nummer: 236974 t / FB-domstol: Wien

BLUEPALM

GARANTI

Medenna kvalitetsprodukt fran BLUEPALM har du tagit ett beslut for innovation, halbarhet och tillforlitighe.

For denna BLUEPALM-enhet lamnar vi en garantitid pa 2 ar fran inkopsdatum, giltig i Osterrike! Om det mot formodan anda skulle behovas servicearbeten pa din enhet under denna period, garanterar vi harmed kostnadsfri reparation (reservdlar och arbetsid) ellr (enligt Schuss bedomning) utbyte av Produkten. Om varken reparation ellr utbyte ar migt av ekonomiska skal, forbehaller vi oss ratten att utfarda en kreditnota for det aktuella vardet.

Vid luftkonditioneringar vander du dig i forsta hand til var kundtjänst (se klistermärke pa eheten erer braupsvisingens forsatsblad), vid flaktar vander du dig till din aterforsäljare aller direkt till oss. Vi vill papeka att om reparationsarbeitet inte har utforts av en auktoriserad avtalsverkstad i Osterrike uppor garantin att galla omedelbart.

Vi tar inget ansvar for foljdskador vid felaktig anvandning.
- Reparation aller byte av delar på grund av normalt slitage
Skador pa grund av att bruksanvisingen inte har foljt's
Utrustning som anvands - om an bara delvis - for kommersiella andamal
- utrusting som ar mekanisk skadad av yttre paverkan (fall, stotar, brott, felaktig anvandning etc.) somt slitage av estetisk natur.
Urustning som har hanterats pa ett felaktigt satt
- Enheter som inte har öppnats av vår auktoriserade serviceverkstad.
Skador som orsakats av felaktigt stangda kondensavtappningsventiler pa luftkonditioneringsapparater erer felaktigt insatt vattentank.
Konsumenternas forväntingar uppfyldes inte.
Skador orsakade av force majeure, vatten, blixtnedslag, overspänning.
- Enheter dar typbeteckningen och/eller serienumret på encheten har ändrats, raderats, gjorts olasligt eller avlagsnats.
tjanster utanfor vara auktoriserade verkstader, transportkostnaderna till en auktoriserad verkstad ell tll osch tilbaka samt derisker som ar forknippade med detta.

Vi papekar uttrycklagen att inom garantiperioden debiteras ett engangsbelopp pa € 60,- (indexerat enligt CPI 2010, Juni 2015) vid driftsfel aller om inget fel upptackts.

Garantiservice (reparation erer utbyte av apparaten) forlanger inte den absoluta garantitiden pa 2 ar fran inkopsdatumet.

Den 2-ärga garantin gäller endast mot uppvisande av inköpskvittot (maste innehalla äterforsäjrens namn och adress somt entetens fullständiga beteckning) och motsvarande garantibevis, på vilket enthetypen samt serienumret (synigt på kartongen och på entetens baksida eller undersida) maste noteras! Utan garantibevis gäller endast den lagstadgade garantin!

Vi papekar uttryckligen att de lagstadgade garantirattigheterna inte paverkas av denna garanti och fortsetter med oforminskad styrka.

Schuss Home Electronic GmbH och dess stäffreträdare ar endast skadeständsskyldiga i handelse av grov vardsloshet erll uppsat. Ansvar for utebliven vinst, forvantade men inte realiserade besparingar, foljskador och skador frn tredje part ar under alla omstandigheter uteslutet. Skador pa aller for inspelade data ar alltid undantagna fran skadestandsansvaret.

Gratulerar till ditt val. Vi onskar dig mycket njedin BLUEPALM-apparat!

ADRESSE

Schuss Home Electronic GmbH

A-1140 Wien, Scheringgasse 3

Tel.: [phone]

Typbeteckning:

Serienummer:

I handelse av garantiansprak maste detta garantibevis overlamnas till den auktoriserade serviceverkstaden tillsammans med enheten.
