BEDIENUNGSANLEITUNG BP16SF BLUEPALM

BEDIENUNGSCANLEITUNG

Standventilator

BP16SF

HERZLICHEN GLUCKWUNSCH!

VIELEN DANK, DASS SIE SICH FÜR EIN PRODUKT VON BLUEPALM ENTSCHEIEDEN HABEN.

BLUEPALM

Aktuelle Bedienungsanleitungen und weitere Sprachen

Laden Sie aktuelle Bedienungsanleitungen in verschiedene Sprachen über den Link www.bluepalm.at/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Website.

LESEN SIE DIESE ANLEITUNG BITTE SORGFÄLTIG DURCH, BEVOR SIE MIT DER INSTALLATION, DEM BEDIENUNG ODER WARTUNG BEGINNEN. SCHÜTZEN SIE SICH SELFBST UND ANDERE, INDEM SIE DIE SICHERHEITSHINWEISE BEFOLGEN. DIE NICTBEACHTUNG VON ANWEISUNGEN KÖNNTE ZU PERSONEN UND/ODER SACHSCHÄDEN UND/ODER ZUM VERLUST DES GARANTIEANSPRUCHS FÜRHREN!

WICHTIGE INFORMATIONEN ZUR SICHERHEIT, STANDORT UND ZUM ELEKTRISCHEN ANSCHLUSS.

Bestimmungsgemäßer Gebrauch

BLUEPALM

Der Ventilator ist ausschließlich für die Belüftung von trockenen Räumen konzipiert.

Er ist ausschließlich für den Privatgebrauch bestimmt und nicht für den gewerblichen Bereich geeignet.

Verwenden Sie den Ventilator nur wie in dieser Bedienungsanleitung beschreiben.

1. Verwenden Sie these Gerät ausschließlich gemäß den Richtlinien in der Bedienungsanleitung. jeder andere Verwendung, die nicht vom Hersteller empfohlen wird, können zu Bränden, elektrischen Schlägen oder Personenschäden führen.
2. Entfernen Sie die Verpackung und stellen Sie sicher, dass das Gerät nicht beschädigt ist. Im Zweifelsfall verwenden Sie das Gerät nicht und kontaktieren die Servicestelle oder ihren Handler.
3. Halten Sie Kinder von Verpackungsmaterialen fern. Beim Verschlucken besteht Erstickungsgefahr!
4. Ist das Stromversorgungskabel beschädigt muss es vom Hersteller oder einer autorisierten Servicestelle ausgetauscht werden, um alle möglichen Risiken zu vermeiden.
5. Vor Anschluss, an das Netz mussen Sie überprüfen, ob Stromart und Netzspannung mit den Angaben des Gerätotypenschildes übereinstimmen.
6. Die elektrische Steckdose, in der Sie das Gerät anschließen, darf nicht defekt oder lose sein und muss für die erforderliche Strombelastung geeignet und vor allem zuverlüssig geerdet sein.
7. Vermeiden Sie die Verwendung eines Verlängerungskabels, desses konne uberhitzten und einen Brand erzeugen.

BLUEPALM

1. Es ist verboten die Eigenschaften these Gerätes wie auch immer anzupassen oder zu modifizieren und verwenden Sie nur vom Hersteller empfohlene Ersatz- und Zubehörteile (Nichtbeachtung führt zum Verlust der Garantie und Gewährleistung).
2. Weist das Gerät einen Defekt auf, so schalten Sie es aus und kontaktieren ihren Handler oder die Kundenhotline.
3. Wenden Sie sich für eventuelle Reparaturen des Geräts, des Netzsteckers oder Kabels stets und ausschließlich an vom Hersteller autorisierte Kundendienststellen. Die Kundendienststellen können Sie online unter www.bluepalm.at abrufen.
4. Kinder unter 8 Jahren und Personen mit eingeschränkten physischen, psychischen, sensorischen oder geistigen Fähigkeiten sowie mangelnder Erfahrung und Wissen dürfen diesen Gerät nur benutzen, wenn es unter einer angemessenen Aufsicht geschieht und es zu einer ausfuhrlichen Anleitung zur Benutzung des Geräts in einer sicheren Art und Weise gekommen ist, sowie die bestehenden Gefahren beschreiben wurden.
5. Betreiben Sie das Gerät nicht unbeaufsichtigt. Sollten Sie den Raum verlassen, schalten Sie das Gerät immer aus.
6. Kinder dürfen nicht mit dem Gerät speiten.
7. Verdrehen Sie das Netzkabel nicht und knicken Sie es nicht ab.
8. Verwenden Sie das Gerät nicht mit nassen Handen.
9. Verwenden Sie das Gerät nicht im Freien.
10. Betreiben Sie das Gerät keinesfalls in Räumen wo Gas, Öl oder Schwefel vorkommen.

BLUEPALM

1. Benutzen Sie das Gerät nicht in der Höhe von Wasser oder starker Feuchtigkeit, z.B. im feuchten Kellern, geben Schwimmbecken, Badewannen oder Duschen. Achten Sie daraufuf, dass kein Wasser in das Gerät eindringt.
2. Stellen Sie keine Gegenstände auf das Gerät.
3. Stellen Sie das Gerät auf einen stabilen und ebenen Untergrund.
4. Decken Sie das Gerät niemals ab.
5. Stecken Sie niemals Finger, Stifte oder andere Gegenstände in das Gerät und achten Sie darauf, dass Luftin- und -auslass niemals blockiert werden.
6. Schalten Sie das Gerät immer aus, bevor Sie den Netzsteckerziehen.
7. Ziehen Sie nicht am Netzkabel, um das Gerät vom Netzstrom zu trennen. Ziehen Sie immer am Stecker, um das Netzkabel herauszuziehen.
8. Fassen Sie den Stecker nicht mit nassen Handen an, um Stromschlage zu vermeiden.
9. Ziehen Sie den Stecker, wenn Sie das Gerät nicht verwenden, bevor Sie es reinigen, es gewartet werden muss oder von einem Ort zu einem anderen bewegt wird.
10. Erhalten Sie das Gerät in einem gute Zustand, indem Sie das Gerät pflegen und reinigen. Falls Sie Fragen zur Instandhaltung haben, können Sie mit der vom Hersteller autorisierten Kundenhotline/ Servicestelle in Kontakttreten.
11. Bewahren und lagern Sie das Gerät an einem sicheren, trockenen und für Kinder unzugänglichem Ort auf, wenn es nicht verwendet wird.

BLUEPALM

Recycling, Entsorgung, Konformitätserklärgung

	RECYCLING Die Verpackungsmaterialien können recyccelt werden. Deswegen wird empfohlen, diese im sortierten Abfall zu entsorgen
	ENTSORGUNG Das Symbol "durchgestrichene Mülltonne" erfordert die separate Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE). Elektrische und elektronische Geräte können gefährliche und umweltgeführende Stoffe enthalten. Entsorgen Sie这点es daher nicht im unsortierten Restmüll, sondern an einer ausgewiesenen Sammelstelle für Elektro- und Elektronik-Altgeräte. Dadurch/TRagen Sie zum Schutz der Ressourcen und der Umwelt bei. Für weitere Informationen wenden Sie sichitte an ihren Handlcr oder die örtlichen Behörden. Richtlinie 2012/19/EU
CE	KONFORMITÄTSERKLÄRUNG Hiermit bestätigten wir, dass dieser Antikel den grundlegenden Anforderungen, Vorschriften und Richtlinien der EU entspricht. Die ausfuhrliche Konformitätserklärung können Sie jederzeit unter folgenden Link einsehen: https://www.schuss-home.at/downloads

Irrümer und technische Änderungen vorbehalten.

BLUEPALM

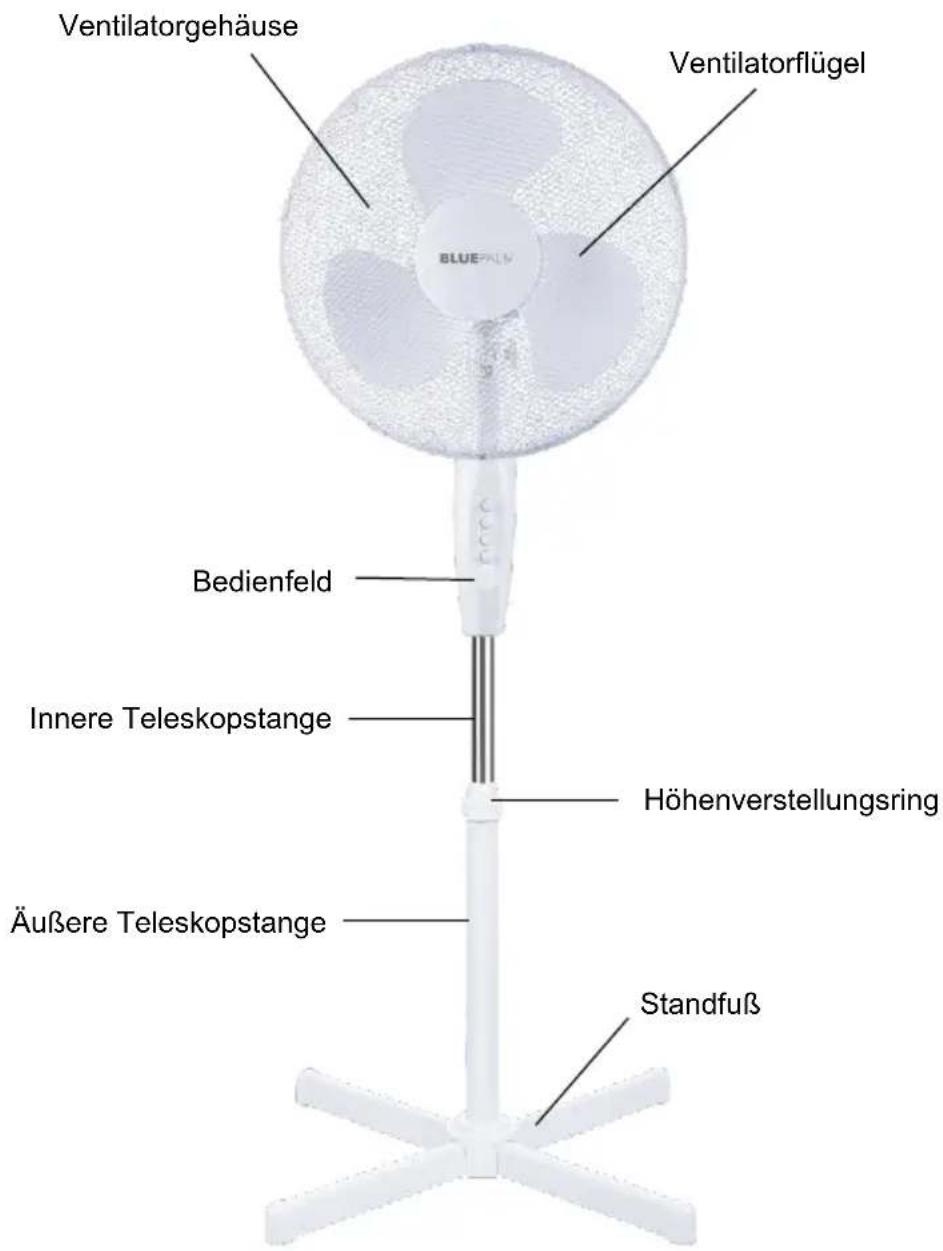

BEZECHNUNG DER EINZELNEN TEILE

BLUEPALM

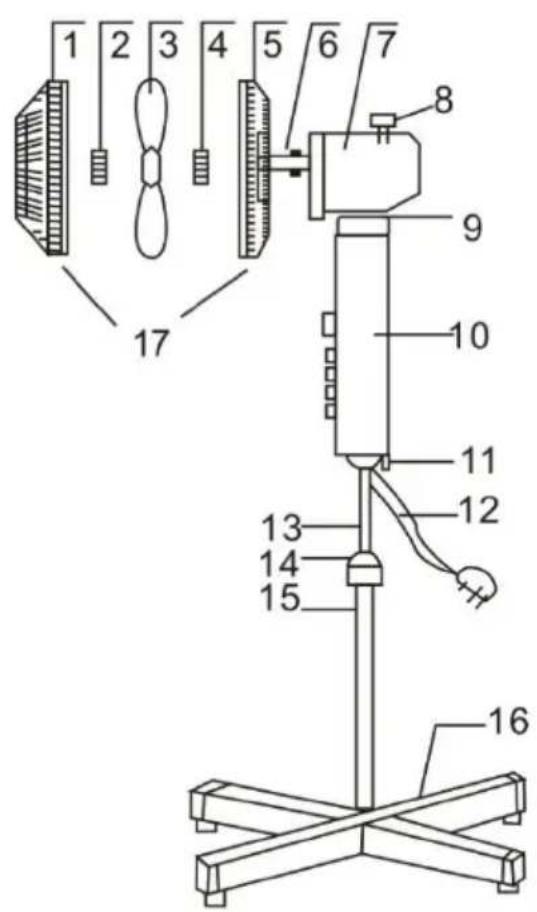

MONTAGEANLEITUNG

1	Vorderes Schutzgitter
2	Rotorblattschraube
3	Ventilatorflügel
4	Gewindemutter
5	Hinteres Schutzgitter
6	Motorwelle
7	Motorgehäuse
8	Oszillationsknopf
9	Feststellschraube
10	Bedienelement
11	Feststellschraube
12	Elektrokabel
13	Innere Teleskopstange
14	Höheneinstellungsring
15	Äußere Teleskopstange
16	Standfuß
17	Bohrungen + Fixierschraube

1. Montieren Sie die zwei Standfälle (16) über Kreuz.
2. Stellen Sie die äußere Teleskopstange (15) auf die Standbeine und montieren diese mit den vier mitgelieferten Schrauben und einem Schraubenzieher fest.
3. Entfernen Sie den Hoheneinstellung (14) von der äußerten Teleskopstange, indem Sie gegen den Uhrzeigersinn drehen.

BLUEPALM

1. Schieben Sie die Standfußabdeckung mit der Öffnungen nach unter zeigend über die Teleskopstange (15) bis nach unter die bereits festgeschraubten Schrauben.
2. Ziehen Sie die innere (13) Teleskopstange aus der äußeren (15) und montieren den Höheneinstellungsring (14) zurück indem Sie diesen im Uhrzeigersinn drehen.
3. Setzten Sie den gesamten Motor (8 + 10) auf die innere Teleskopstange am oberen Ende und schrauben die Feststellschraube (9) fest.
4. Montieren Sie die Gewindemutter (4) und die Rotorblattschraube (2) von der Motorwelle (6) ab, indem Sie gegen den Uhrzeigersinn drehen.
5. Platzieren Sie das hintere Schutzgitter (5) an das Motorghause, indem Sie es über die Motorwelle (6) schieben.
6. Schrauben Sie nun wieder die Gewindemutter (4) auf, indem Sie diese im Uhrzeigersinn drehen um das wichtere Schutzgitter zu fixieren.
7. Schieben Sie die Ventilatorflügel (3) über die Motorwelle (6) und sichern diese indem Sie die Rotorblattschraube (2) aufsetzten und festschrauben. Sie können dieichtigkeit prufen, indem Sie mit der Hand an den Flügeln drehen. Hierbei dürfen sich die Flügel und die Gewindemutter nicht berühren - bei Berührungitte ab Punkt 8. der Montageanleitung wiederholen.
8. Öffnen Sie die Klammern des vorderen Schutzgitters (1) und schrauben die Fixierschraube (17) aus der Bohrung ab.
9. Setzten Sie nun das vordere Schutzgitter auf das Hintere. Achten Sie darauf, dass die beiden unteren Bohrungen (17) der Schutzgitter übereinander liegen. Schreiben Sie nun alle Klammern und stecken die Fixierschraube von vorne durch die beiden Bohrungen durch und schrauben diese fest.
10. Stecken Sie abschlussend die Abdeckungskappen auf die Endungen der Standfüge.

INBETRIEBNAHME

1. Stellen Sie das Gerät auf eine ebene und trockene Fläche.
2. Stecken Sie den Stecker in eine Standart 220-230V Steckdose.
3. Stellen Sie die gewünschte Geschwindigkeit ein.

BLUEPALM

Sie konnen auswahlen zwischen:

0	AUS
1	Niedrige Geschwindigkeit
2	Mittlere Geschwindigkeit
3	Hohe Geschwindigkeit

1. Um das Gerät auszuschalten drücken Sie „0"
2. Für die Schwenk Funktion den Oszillationsknopf auf dem Motorghause hinein drücken. Wenn Sie die Funktion ausschalten möchtenziehen Sie den Knopf nach offen.
3. Um den Winkel des Luftstroms zu verändern, bewegen Sie den Kopf nach vorne oder nach hinten.

REINIGUNGSHINWEISE

1. Achtung! Lassen Sie das Gerät vor der Reinigung vollständig zum Stillstandkommen und trennen Sie这点es von der Steckdose.
2. Verwenden Sie zur Reinigung ein weiches Tuch. Sollten sich Schmutz oder Verunreinigungen nicht leicht entfern den lessen, verwenden Sie warmes Seifenwasser.
3. Verwenden Sie zur Reinigung keine Lösungs- oder Scheuermittel (Verdünner), Metallbesteck oder harte Bürsten, da diese das Kunststoffgehause beschädigen können.
4. Tauchen Sie den Ventilator nicht in Wasser oder andere Flüssigkeiten. Esarfkein Wasser auf oder in das Motorgehause des Ventilators tropfen.
5. Trocknen Sie alle Bauteile gründlich, bevor diese gelagert werden.
6. Lagern Sie das Gerät in einer kühlen, trockenen und sauberen Umgebung.
7. Bewahren Sie das Gerät außerhalb der Reichweite von Kindern und Tieren auf.

BLUEPALM

Technische Informationen
Nennspannung	220V-240V~
Frequenz	50 Hz
Nennleistung	40 Watt
Schallpegel	49 dB(A)
Maße	600×1250×600 mm
Gewicht	2,20 kg
Informationsanforderungen der Verordnung EU (VO) 206/2012
Artikelnummer	BP16SF
Nennspannung	220 - 240V
Schutzklasse	II
Stromverbrauch im ausgeschalteten Zustand (PoFF)	0 W
Saisonaler Stromverbrauch (Q)	12,1 kWh/a
Bezeichnung	Symbol	Wert	Einheit
Maximaler Volumenstrom	F	35,83	m³/min
Ventilator-Leistungsaufnahme	P	37,8	W
Serviceverhältnis	SV	0,95	(m³/min)/W
Leistungsaufnahme im Bereitschaftszustand	PSB	0	W
Ventilator-Schalleistungspegel	LWA	55,8	dB(A)
Maximale Luftgeschwindigkeit	c	2,31	m/s
Messnorm für die Ermittlung des Serviceverhältnisses	IEC 60879:2019
Kontaktadressen für weitere Informationen und Serviceline:	Schuss Home Electronic GmbH Scheringgasse 3, A-1140 Wien Tel: [phone] - 0 www.bluepalm.at FB-Nr: 236974 t / FB-Gericht: Wien

BLUEPALM

GARANTIE

Mit thisem Qualitätsprodukt von BLUEPALM haben Sie eine Entscheidung fur Innovation, Langlebigkeit und Zuverlassigkeit getroffen.

Für dieses BLUEPALM Gerät gewähren wir eine Garantiezeit von 2 Jahren ab Kaufdatum gültig in Österreich! Sollen in thisem Zeitraum wider Erwarten dennoch Servicearbeiten an Ihr Gemät rotwendig sein, garantierten wir Ihnen hiermit eine kostenlose Reparatur (Ersatzteile und Arbeitszeit) oder (nach Ermessen der Firma Schuss) das Produkt auszutauschen. Sollen weder Reparatur noch Tausch aus wirtschaftlichen Gründen möglich sein, behalten wir uns das Recht vor, eine Zeitwertgutschrift zu erstehen.

Bitten wenden Sie sich im Falle von Klimageraten auf jeder Fall als ersten Schritt an die Kundenhotline (siehe Kleber am Gerät bzw. Titelseite Gebrauchsanweisung), bei Ventilatoren hierzu an ihren Fachhändler oder direkt an uns. Wir weisen darauf hin, dass Reparaturarbeiten, die nicht durch die autorisierte Vertragswerkstätte in Österreich vorgenommen worden sind, die Gültigkeit dieser Garantie sofort beenden. Von dieser Garantie nicht umfasst sind:

• Bei nicht Ordnungsgemäßer Verwendung übernehmen wir keine Folgeschäden
• Reparatur oder Tausch von Teilen aufgrund üblicher Verschleibersscheinungen
  Schaden aufgrund Nichtbeachtung der Bedienungsanleitung
  Geräte, die - auch nur teilweise - gewerblich genutzt werden
  durch außeren Einfluss mechanisch beschädigte Geräte (Sturz, Stöß, Bruch, unsachgemäßer Gebrauch etc.) sowie Abnutzungsscheinungen ästhetischer Art.
  Geräte, die unsachgemäß behandelt wurden
  Geräte, die nicht von unserer autorisierten Serviceworkstätte geöffnet wurden.
  Schaden, die in Folge nicht ordnungsgemäß geschlossener Kondenswasserablassventile von Klimageräten oder nicht korrekt eingesetztem Wasserbehälter entstanden sind.
• Nicht erfüllte Konsumtenerwartungen.
  Schaden, die auf hochere Gewalt, Wasser, Blitzschlag, Überspannung zurückzuführen sind.
  Gerä, bei den die Typenbezeichnung und/oder Seriennummer am Gerät geändert, gelöscht, unleserlich gemacht oder entfernt worden ist.
  Dienstleistungen außerhalb unserer Vertragswerkstätten, die Transportkosten zu einer Vertragswerkstatt oder an uns und退还 sowie die damit verbundenen Risiken.

Wir weisen nachdrücklich darauf auf hin, dass innerhalb der Garantiezeit bei Bedienungsfehlern oder wenn kein Fehler festgestellt wurde ein Pauschalbetrag von € 60,- (indiziert Basis VPI 2010, Juni 2015) in Rechnung gestellt wird. Durch die Erbringung einer Garantieleistung (Reparatur oder Austausch des Gerätes) wird die absolut Garantiedauer von 2 Jahren ab Kaufdatum nicht verlangert.

Die 2 Jahres Garantie gitt nur gegen Vorlage des Kaufbelegs (muss Name und Anschrift des Handlers sowie die vollständige Gerätebezeichnung enthalten) und des dazugehörigen Garantiezertifikats, auf dem die Gerätetype sowie die Seriennummer (am Karton und auf der Geräterück- bzw. Unterseite ersichtlich) zu vermerken sind! Ohne Vorlage des Garantiezertifikats gilt nur die gesetzliche Gewährleistung!

Wir weisen ausrücklich daraufhin, dass die gesetzlichen Gewährleistungsrechte durch diese Garantie nicht berührt werden und unverminder fortbestehen.

Eine Schadenersatzpflicht seitens Schuss Home Electronic GmbH sowie deren Erfüllungsgehilfen besteht nur bei Vorliegen grober Fahrlösigkeit oder Vorsatz. Ausgeschlossen ist jeder falls die Haftung für entgangenen Gewinn, erwartete, aber nicht eingretene Ersparnisse, Folgeschäden und Schäden aus Ansprüchen Dritte. Schäden an oder für aufgezeichnete Daten sind immer aus der Schadenersatzpflicht ausgenommen.

Herzliche Gratulation zu Ihrer Wahl. Wir wünschen Ihnen viel Freude mit ihrem BLUEPALM Gerä!

ANSCHRIET

Schuss Home Electronic GmbH

A-1140 Wien, Scheringgasse 3

Tel.: [phone]

Typenbezeichnung:

Seriennummer:

Dieses Garantiezertifikat ist im Garantiefall gemeinsam mit dem Gerät der autorisierten Serviceworkstätte auszuhändigen.
