BRUKSANVISNING C&A HP MX2 MSW

För din bekvämlighet har denna bruksanvisning översatts med hjälp av maskinöversättning. Rimliga ansträngningar har gjorts för att tillhandahålla en korrekt översättning, men ingen automatiserad översättning är perfekt och är inte heller avsedd att ersätta mänskliga översättare. Den officiella bruksanvisningen är den engelska versionen. Eventuella avvikelser eller skillnader som kan ha uppstått i översättningen är inte bindande och har ingen rättslig verkan för efterlevnads- eller verkställighetsändamål. Om det uppstår frågor om huruvida informationen i användarhandboken är korrekt, hänvisar vi till den engelska versionen av innehållet, som är den officiella versionen.

Tekniska data

Parameterbeskrivning Parametervärde
Produktnamn	Mugg Värmepress
Modell	MSW-C&A HP MX2
Nominell spänning [V~] / frekvens [Hz]	230/50
Nominell effekt [W]	600
Max temperatur [°C]	250
IP-skyddsklass (Kapslingsklass)	IP21
Mått [bredd x djup x höjd; mm]	375 x 280 x 385
Vikt [kg]	6,81

Tack för att du valde vår värmepressmaskin. Läs bruksanvisningen noggrant innan du använder produkten. Muggvärmepressmaskinen låter dig överföra färgglada bilder och text av sublimerande och upplöst tryckfärg på 11-30oz sublimeringsmugg eller skinny tumbler. Med den här maskinen kan du göra en snygg personlig present till dina vänner och familjer.

WARNING

1) Kontrollera spänningen innan du använder den.
2) Håll barn borta från maskinen.
3) Använd glas, keramik, metall och andra högtemperaturbeständiga material för koppmaterialet.
4) Plastprodukter får inte varmpressas.
5) Använd i ett välventilerat utrymme – ångor från uppvärmningsprocessen kan vara irriterande för känsliga personer.
6) Värm inte upp utan mugg, eftersom det minskar livslängden på muggelementet.
7) Rör inte vid värmeelementet efter tryckning under drift.
8) Ställ inte in temperaturen högre än 240°C, eftersom det kan orsaka överhettning och sluta fungera.
9) Använd inte maskinen kontinuerligt i mer än 1,5 timmar, den behöver vila i 10 - 20 minuter.
10) Koppla alltid ur maskinen och låt den svalna helt innan du hanterar eller förvarar den.
11) Rengör inte muggvärmeelementet med vatten.
12) Använd smörjolja för regelbundet underhåll av maskinanslutningar.

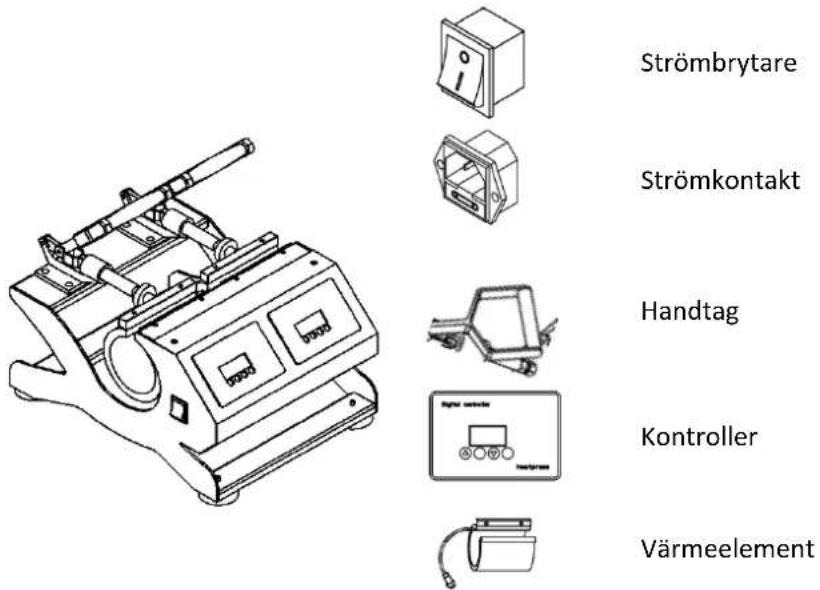

PRODUKTÖVERSIKT

Strömbrytare Strömkontakt Handtag Kontroller Värmeelement

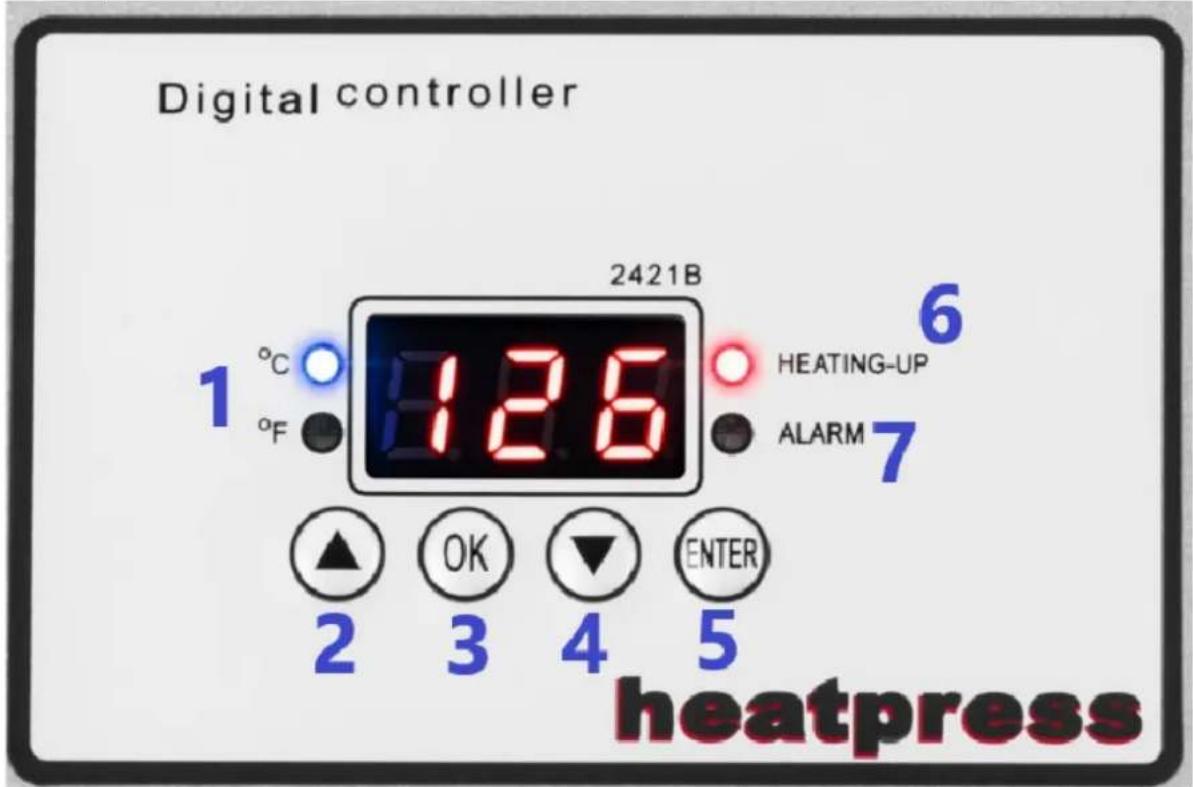

Kontrollpanel

Digital controller 1 °C °F 2421B 1.26 HEATING-UP ALARM 7 6 2 OK 3 4 ENTER heatpress

1 - Temperaturenheten lyser

2 – Knapp för att öka ingångsvärdena

3 – Valideringsknapp för inmatade värden

4 – Knapp för att minska ingångsvärdena

5 – Knapp för att öppna en undermeny

6 – Indikeringslampa för värme

7 - Larmindikatorlampa

1. Ställa in temperaturen:

a. Tryck på knappen "OK" (3).
b. Displayen visar "P-1".
c. Tryck på pilarna “ △ ” (2) eller “ ∇ ” (4) för att ställa in önskad temperatur.

1. Ställa in tiden

a. Tryck på "OK"-knappen efter inställning av temperaturen, displayen visar "P-2".
b. Tryck på pilarna “△” (2) eller “▽” (4) för att ställa in önskad tid.
c. Tryck på "OK"-knappen efter tidsinställning.

1. Ändring av temperatureheter

a. Tryck länge på "OK"-knappen, displayen visar "P-3".
b. Tryck på pilarna “△” (2) eller “▽” (4) för att växla mellan Celsius och Fahrenheit.
c. Tryck på knappen "OK" för att spara inställningarna.

1. Tryckjustering

Om det fortfarande finns ett mellanrum mellan koppar och värmare, justera lämpligt tryck tills värmaren omsluter koppen tätt.

Medurs rotation ökar trycket.

Rotation moturs minskar trycket.

1. Rekommenderade inställningar

Material Maskinstatus Tid Temperatur
Rostfritumlare	Kallt (≤60°C)	130-150-tal	170°C ~175°C
	Varmt (~ 60°C)	90/90+30-tal	180°C -185°C
Porslinsmugg	Kallt (≤60°C)	300-tal	190°C ~200°C
	Varmt (~ 60°C)	200-tal	190°C ~200°C

Kompatibel diameter: 6,8 \~ 8,7 cm (enligt ditt val).

Max Utskrivbar längd: 12 cm.

Lämplig för: De flesta 11oz eller olika typer av muggar.

Obs : Parametrarna ovan är endast för referens, testa för att hitta de bästa parametrarna för dina egna muggar.

Obs : För din första operation rekommenderas det att du justerar temperaturen och tiden innan du sätter i muggen. På grund av den obekanta operationen och den faktiska presstiden för länge är det lätt att få en rostad bild.

1. Arbetssätt

a. Rengör tumlarens yta och klipp ut bilden enligt din design.
b. Linda sublimeringspapperet ordentligt säkrat mot muggen med värmetejp.
c. Sätt en tom mugg i mitten av värmeelementet.
d. Justera tryckvredet till lämpligt tryck tills koppen eller muggen passar tätt mot värmetillsatsen.
e. När temperaturen nådde önskad temperatur, ta ut förvärmningsmuggen och sätt muggen med sublimeringspapperet i mitten av värmeelementet.
f. När tiden är ute larmar enheten, kopparna kan tas bort.

1. Felsökning

Fel	Möjlig orsak	Avhjälpa
Misslyckas med att räkna ner och temperaturen värmdes upp som vanligt	Trycket är inte lämpligt.	Justera tryckknappen igen och tryck på handtaget tills du hör ett "klick"-ljud och visar "Time Counting"-ikonen.
Kan inte värmas upp eller värms inte upp till den visade temperaturen.	Muggvärmefästet är utbränt.	1. Kontrollera anslutningarna för värmetillsatsen.2. Byt ut värmeelementet."
Brist på färg, blekt bild.	På grund av den otillräckliga temperaturen och presstiden, och designen är inte tät eller helt platt mot muggen	Justera temperaturen eller öka uppvärmningstiden. Se till att designen sitter ordentligt fast mot muggen. Justera temperaturen eller öka uppvärmningstiden.
Mörkad, djup färg, suddig bild	Temperaturen var för varm eller under lång tid.	Ställ in en lägre temperatur eller tid. Försök mer för att få rätt temperatur och tid för din mugg.
Bläck från markören projicerar blödningar på muggens värmeelement.	Överföringspapperet är för tunt	Rengör inte med vatten som kan orsaka kortslutning. Du kan slå in en mugg med slaktpapper för att förhindra överföring till framtida projekt eller köpa ett nytt muggvärmeelement att byta ut.
