NÁVOD K OBSLUZE C&A HP MX2 MSW

Tento návod k použití byl přeložen strojově. Vždy se snažíme o poskytnutí přesného překladu. Žádný strojový překlad však není dokonalý. Rovněž neslouží k nahrazení překladu lidskou osobou. Oficiální návod k použití je dostupný v anglické verzi. Případné nesrovnalosti nebo rozdíly v překladu nejsou závazné a nemají žádný právní účinek pro účely dodržování předpisů nebo jejich vymáhání. V případě jakýchkoli otázek ohledně správnosti informací uvedených v návodu k použití se řídte anglickou verzí tohoto obsahu. Jedná se o oficiální verzi.

Technické údaje

Popis parametru Hodnota parametru
Stůl pro horní frézku	Mug Heat Press
Model	MSW-C&A HP MX2
Jmenovité napětí [V~] / frekvence [Hz]	230/50
Jmenovitý výkon[W]	600
Maximální teplota [°C]	250
Krytí IP	IP21
Rozměry (šířka x hloubka x výška) [mm]	375 x 280 x 385
Hmotnost [kg]	6,81

Děkujeme, že jste si vybrali náš tepelný lis. Před použitím produktu si pečlivě přečtěte uživatelskou příručku. Tepelně lisovací stroj na hrnky vám umožňuje přenášet barevné obrázky a text sublimující a rozpuštěné tiskové barvy na sublimační hrnek 11-30oz nebo tenký sklenice. S tímto strojem si můžete vyrobit jakýkoli stylový personalizovaný dárek pro své přátele a rodiny.

VAROVÁNÍ

1) Před použitím zkontrolujte napětí.
2) Udržujte děti mimo dosah stroje.
3) Pro materiál pohárku použijte sklo, keramiku, kov a další materiály odolné vůči vysokým teplotám.
4) Plastové výrobky se nesmí lisovat za tepla.
5) Používejte v dobře větraném prostoru – výpary z procesu zahřívání mohou citlivé osoby dráždit.
6) Bez hrnku nezahřívejte, sníží se tím životnost prvku hrnku.
7) Nedotýkejte se topného tělesa po stisknutí během provozu.
8) Nenastavujte teplotu vyšší než 240°C, mohlo by dojít k přehřátí a přestat fungovat.
9) Stroj nepoužívejte nepřetržitě déle než 1,5 hodiny, potřebuje odpočívat 10 - 20 minut.
10) Před manipulací nebo skladováním stroj vždy odpojte a nechte jej zcela vychladnout.
11) Topné těleso hrnku nečistěte vodou.
12) Pro pravidelnou údržbu spojů stroje používejte mazací olej.

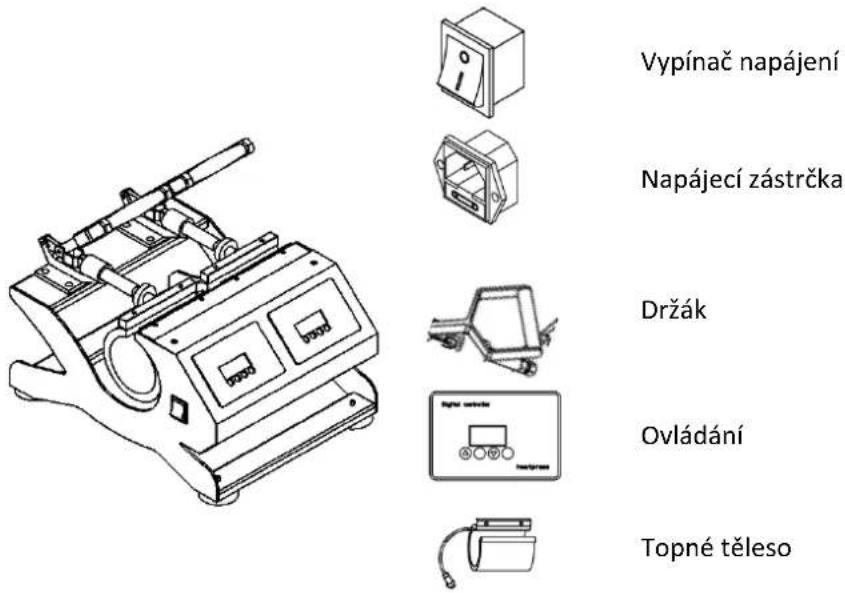

PŘEHLED PRODUKTU

Vypínač napájení Napájecí zástrčka Držák Ovládání Topné těleso

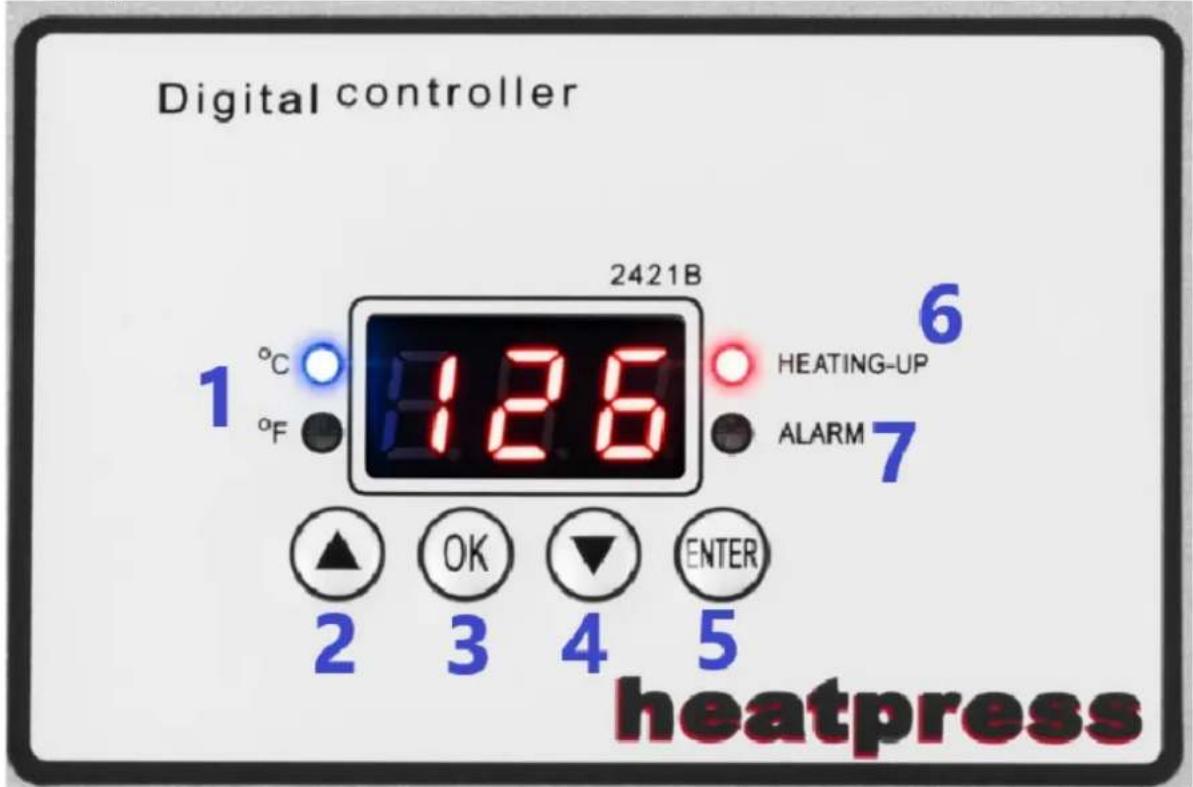

Ovládací panel

Digital controller 1 °C °F 2421B 1.26 HEATING-UP ALARM 7 6 2 OK 3 4 ENTER heatpress

1 – Kontrolky jednotky teploty

2 – Tlačítko pro zvýšení vstupních hodnot

3 – Tlačítko pro ověření zadaných hodnot

4 – Tlačítko pro snížení vstupních hodnot

5 – Tlačítko pro vstup do podnabídky

6 – Kontrolka topení

7 - Kontrolka alarmu

1. Nastavení teploty:

a. Stiskněte tlačítko „OK“ (3).
b. Na displeji se zobrazí „P-1“.
c. Stiskněte šipky „△“ (2) nebo „∇“ (4) pro nastavení požadované teploty.

1. Nastavení aktuálního času

a. Po nastavení teploty stiskněte tlačítko „OK“, na displeji se zobrazí „P-2“.
b. Stiskněte šipky „△“ (2) nebo „▽“ (4) pro nastavení požadovaného času.
c. Po nastavení času stiskněte tlačítko „OK“.

1. Změna jednotek teploty

a. Dlouze stiskněte tlačítko „OK“, na displeji se zobrazí „P-3“.
b. Stisknutím šipek „△“ (2) nebo „▽“ (4) přepínáte mezi stupni Celsia a Fahrenheit.
c. Stiskněte tlačítko „OK“ pro uložení nastavení.

1. Nastavení tlaku

Pokud je mezi šálky a ohřívačem stále mezera, upravte vhodný tlak, dokud ohřívač šálek pevně nezabalí.

Otáčení ve směru hodinových ručiček zvyšuje tlak.

Otáčení proti směru hodinových ručiček snižuje tlak.

1. Doporučená nastavení

Materiál	Stav stroje	Čas	Teplota
Nerezový pohárek	Studená (≤60 °C)	130-150s	170 °C ~ 175 °C
	Horké (>60°C)	90./90.+30	180 °C -185 °C
Porcelánový hrnek	Studená (≤60 °C)	300 let	190 °C ~ 200 °C
	Horké (>60°C)	200. léta 190 °C ~ 200 °C

Kompatibilní průměr: 6,8 \~ 8,7 cm (podle vašeho výběru).

Max. Délka tisku: 12 cm.

Vhodné pro: Většina 11oz nebo různé druhy hrnků.

Poznámka : Výše uvedené parametry jsou pouze orientační, otestujte je, abyste našli nejlepší parametry pro své vlastní hrnky.

Poznámka : Při první operaci se doporučuje upravit teplotu a čas před vložením hrnku. Vzhledem k neznámému ovládání a skutečné příliš dlouhé době lisování je snadné získat opečený obraz.

1. Pracovní metoda

a. Vyčistěte povrch sklenice a ořízněte obrázek podle svého návrhu.
b. Sublimační papír pevně připevněte k hrnku tepelnou páskou.
c. Do středu topného tělesa vložte prázdný hrnek.
d. Nastavte tlakový knoflík na vhodný tlak, dokud šálek nebo hrnek těsně nedosedne na nahřivací nástavec.
e. Když teplota dosáhla požadované teploty, vyjměte předehřivací hrnek a vložte hrnek se sublimačním papírem do středu topného tělesa.
f. Když čas vyprší, zařízení upozorní, kelímky lze vyjmout.

1. Řešení problémů

Chyba	Možná příčina	Lék
Neodpočítává se a teplota se zahřeje jako obvykle	Tlak není vhodný.	Znovu nastavte tlakový knoflík a stiskněte rukojeť, dokud neuslyšíte „cvaknutí“ a nezobrazí se ikona „Počítání času“.
Nezahřívá se nebo se nezahřeje na zobrazenou teplotu.	Nástavec na ohřev hrnku je spálený.	1. Zkontrolujte připojení topného nástavce.2. Vyměňte topné těleso."
Nedostatek barev, vybledlý obraz.	Kvůli nedostatečné teplotě a době lisování a design není těsný nebo zcela plochý proti hrnku	Upravte teplotu nebo prodlužte dobu ohřevu.Ujistěte se, že je design pevně zajištěn v jedné rovině s hrnkem. Upravte teplotu nebo prodlužte dobu ohřevu.
Tmavý, sytá barva, rozmazaný obraz	Teplota byla příliš vysoká nebo stlačená po dlouhou dobu.	Nastavte nižší teplotu nebo čas. Zkuste více, abyste získali vhodnou teplotu a čas pro svůj hrnek.
Inkoust ze značkovače vytéká na topné těleso hrnku.	Přenosový papír je příliš tenký	Nečistěte vodou, která by mohla způsobit zkrat. Hrnek můžete obalit řeznickým papírem, abyste zabránili přenosu na budoucí projekty, nebo si koupit nové topné těleso hrnku, které chcete vyměnit.

2 – Tlačidlo na zvýšenie vstupných hodnôt

4 – Tlačidlo na zníženie vstupných hodnôt

5 – Tlačidlo pre vstup do podponuky

6 - Kontrolka ohrevu

7 - Kontrolka alarmu

1. Nastavenie teploty:

a. Stlačte tlačidlo „OK“ (3).
b. Na displeji sa zobrazí „P-1“.
c. Stlačením šípok „△“ (2) alebo „∇“ (4) nastavte požadovanú teplotu.

2. Nastavenie času

a. Po nastavení teploty stlačte tlačidlo „OK“, na displeji sa zobrazí „P-2“.
b. Stlačením šípok „△“ (2) alebo „∇“ (4) nastavte požadovaný čas.
c. Po nastavení času stlačte tlačidlo „OK“.

a. Dlho stlačte tlačidlo „OK“, na displeji sa zobrazí „P-3“.
b. Stlačením šípok „ △ “ (2) alebo „ ∇ “ (4) prepínate medzi stupňami Celzia a Fahrenheit.
c. Stlačením tlačidla „OK“ uložíte nastavenia.

4. Nastavenie tlaku

Kompatibilný priemer: 6,8 \~ 8,7 cm (podl'a vášho výberu).
