BEDIENUNGSANLEITUNG C&A HP MX2 MSW

Diese Bedienungsanleitung wurde für Sie maschinell übersetzt. Wir arbeiten kontinuierlich daran, eine akkurate Übersetzung zu liefern. Allerdings ist keine maschinelle Übersetzung perfekt. Die offizielle Bedienungsanleitung ist die englische Version. Etwaige Abweichungen oder Unterschiede in der Übersetzung sind weder bindend noch haben sie eine rechtliche Wirkung für die Einhaltung oder Durchsetzung von Vorschriften. Sollten Fragen zur Genauigkeit der Informationen in der Bedienungsanleitung aufkommen, beziehen Sie sich bitte auf die englische Version dieser Inhalte. Sie ist die offizielle Version.

Technische Daten

Beschreibung des Parameters Parameterwert
Produktname	Becherpresse
Modell	MSW-C&A HP MX2
Nennspannung [V~] / Frequenz [Hz]	230/50
Nennleistung [W]	600
Maximale Temperatur [°C]	250
Schutzart IP	IP21
Abmessungen (Breite x Tiefe x Höhe) [mm]	375 x 280 x 385
Gewicht [kg]	6,81

Vielen Dank, dass Sie sich für unsere Heißpressmaschine entschieden haben. Bitte lesen Sie das Benutzerhandbuch sorgfältig durch, bevor Sie das Produkt verwenden. Mit der Becher-Heißpressmaschine können Sie bunte Bilder und Texte mit Sublimations- und aufgelöster Druckfarbe auf 11-30oz Sublimationsbecher oder Skinny Tumbler übertragen. Mit dieser Maschine können Sie jedes stilvolle, personalisierte Geschenk für Ihre Freunde und Familien basteln.

WARNUNG

1) Prüfen Sie die Spannung, bevor Sie es benutzen.
2) Halten Sie Kinder von der Maschine fern.
3) Bitte verwenden Sie Glas, Keramik, Metall und andere hochtemperaturbeständige Materialien für den Becher.
4) Kunststoffprodukte dürfen nicht heißgepresst werden.
5) In einem gut belüfteten Raum verwenden - die Dämpfe des Erhitzungsprozesses können bei empfindlichen Personen zu Reizungen führen.
6) Heizen Sie nicht ohne Becher auf, da dies die Lebensdauer des Becherelements verkürzt.
7) Berühren Sie das Heizelement nach dem Drücken nicht während des Betriebs.
8) Stellen Sie die Temperatur nicht höher als 240°C ein, da es sonst zu einer Überhitzung kommen kann und das Gerät nicht mehr funktioniert.
9) Verwenden Sie das Gerät nicht länger als 1,5 Stunden ununterbrochen, es muss 10 bis 20 Minuten ruhen.
10) Ziehen Sie immer den Netzstecker und lassen Sie das Gerät vollständig abkühlen, bevor Sie es handhaben oder lagern.
11) Reinigen Sie das Heizelement des Bechers nicht mit Wasser.
12) Verwenden Sie Schmieröl für die regelmäßige Wartung der Maschinenverbindungen.

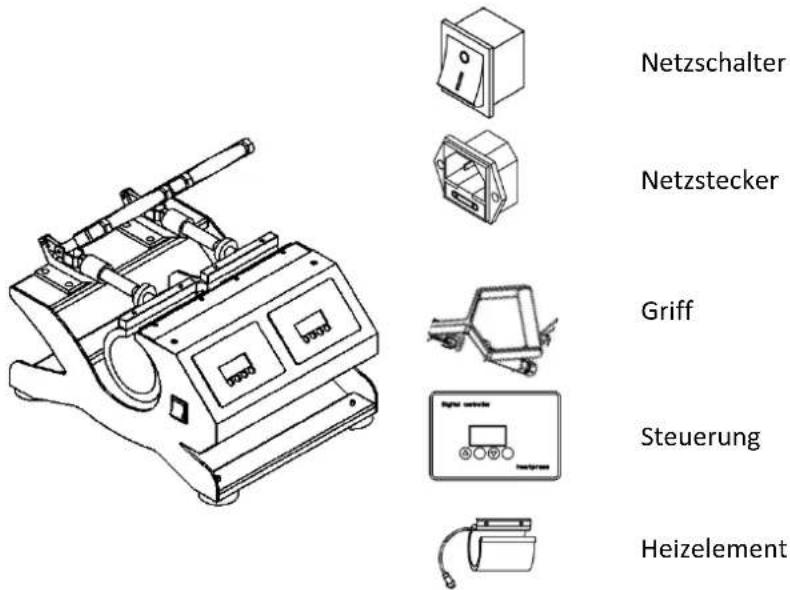

PRODUKTÜBERSICHT

Netzschalter Netzstecker Griff Steuerung Heizelement

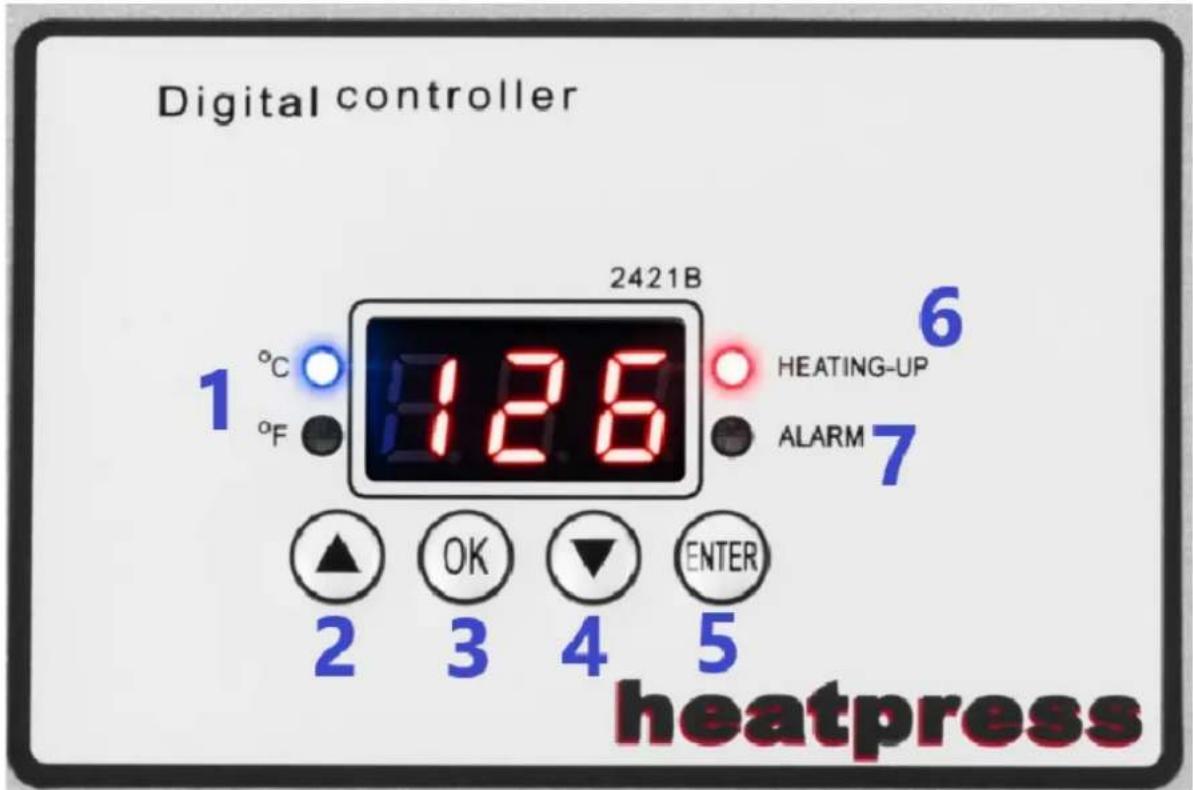

Steuerfeld

Digital controller 1 °C 2421B °F 1.26 HEATING-UP ALARM 7 6 2 OK 3 4 ENTER heatpress

1 - Temperatureinheit leuchtet

2 – Schaltfläche zum Erhöhen der Eingabewerte

3 – Bestätigungsschaltfläche für eingegebene Werte

4 – Schaltfläche zum Verringern der Eingabewerte

5 – Taste zum Aufrufen eines Untermenüs

6 – Heizkontrollleuchte

7 – Alarmkontrollleuchte

1. Temperatur einstellen:

a. Drücken Sie die Taste „OK“ (3).
b. Auf dem Display erscheint „P-1“.
c. Drücken Sie die Pfeiltasten „△“ (2) oder „▽“ (4), um die gewünschte Temperatur einzustellen.

1. Einstellung der aktuellen Uhrzeit

a. Drücken Sie die Taste „OK“, nachdem Sie die Temperatur eingestellt haben. Auf dem Display wird „P-2“ angezeigt.
b. Drücken Sie die Pfeiltasten „△“ (2) oder „∇“ (4), um die gewünschte Zeit einzustellen.
c. Drücken Sie nach der Zeiteinstellung die Taste „OK“.

1. Änderung der Temperatureinheiten

a. Drücken Sie lange die Taste „OK“. Auf dem Display wird „P-3“ angezeigt.
b. Drücken Sie die Pfeile „△“ (2) oder „▽“ (4), um zwischen Celsius und Fahrenheit zu wechseln.
c. Drücken Sie die Taste „OK“, um die Einstellungen zu speichern.

1. Druckeinstellung

Wenn immer noch ein Abstand zwischen den Tassen und der Heizung besteht, stellen Sie den geeigneten Druck ein, bis die Heizung die Tassen fest umschließt.

Durch Drehen im Uhrzeigersinn erhöht sich der Druck.

Durch Drehen gegen den Uhrzeigersinn wird der Druck verringert.

1. Empfohlene Einstellungen

Material	Maschinenstatus	Zeit	Temperatur
Edelstahlbecher	Kalt ( ≤ 60^ )	130 s bis 150 s	170^ 175^
	Heiß ( > 60^ )	90er/90er+30er	180^ 185^
Porzellantasse	Kalt ( ≤ 60^ ) 300er	190^ 200^
	Heiß ( > 60^ )	200er Jahre 190^ 200^

Kompatibler Durchmesser: 6,8 – 8,7 cm (je nach Wahl).

Max. Druckbare Länge: 12 cm.

Geeignet für: die meisten 11oz-Becher oder verschiedene Arten von Bechern.

Hinweis : Die oben genannten Parameter dienen nur als Referenz. Bitte testen Sie, um die besten Parameter für Ihre eigenen Tassen zu finden.

Hinweis : Bei der ersten Inbetriebnahme empfiehlt es sich, Temperatur und Zeit vor dem Einsetzen der Tasse einzustellen. Durch die ungewohnte Bedienung und eine zu lange eigentliche Presszeit kann es schnell zu einem gerösteten Bild kommen.

1. Arbeitsweise

a. Reinigen Sie die Glasoberfläche und schneiden Sie das Bild entsprechend Ihrem Entwurf aus.
b. Wickeln Sie das Sublimationspapier fest und befestigen Sie es bündig mit Heißklebeband an der Tasse.
c. Stellen Sie eine leere Tasse in die Mitte des Heizelements.
d. Stellen Sie den Druck mit dem Druckknopf auf einen geeigneten Druck ein, bis die Tasse oder der Becher fest am Heizaufsatz anliegt.

e. Wenn die gewünschte Temperatur erreicht ist, nehmen Sie den vorgewärmten Becher heraus und stellen Sie ihn mit dem Sublimationspapier in die Mitte des Heizelements.

f. Nach Ablauf der Zeit ertönt ein Alarmsignal vom Gerät, die Tassen können entnommen werden.

1. Fehlerbehebung

Fehler	Mögliche Ursache	Abhilfe
Der Countdown schlägt fehl und die Temperatur wird normal aufgeheizt	Der Druck ist nicht geeignet.	Stellen Sie den Druckknopf neu ein und drücken Sie den Griff, bis Sie ein Klickgeräusch hören und das Symbol „Zeitzählung“ angezeigt wird.
Das Aufheizen schlägt fehl oder erreicht nicht die angezeigte Temperatur.	Der Tassenwärmer ist durchgebrannt.	1. Anschlüsse des Heizaufsatzes prüfen.2. Ersetzen Sie das Heizelement."
Fehlende Farbe, verblasstes Bild.	Aufgrund der unzureichenden Temperatur und Presszeit liegt das Design nicht fest oder vollständig flach auf der Tasse.	Passen Sie die Temperatur an oder verlängern Sie die Aufheizzeit. Stellen Sie sicher, dass das Motiv fest und bündig auf der Tasse aufliegt. Passen Sie die Temperatur an oder verlängern Sie die Aufheizzeit.
Abgedunkeltes, dunkles, verschwommenes Bild	Die Temperatur war zu hoch oder es wurde zu lange gedrückt.	Stellen Sie eine niedrigere Temperatur oder Zeit ein. Probieren Sie mehrere aus, um die passende Temperatur und Zeit für Ihre Tasse zu finden.
Die Tinte von Markerprojekten läuft auf das Heizelement der Tasse.	Das Transferpapier ist zu dünn	Nicht mit Wasser reinigen, da dies zu einem Kurzschluss führen könnte. Sie können eine Tasse mit Metzgerpapier umwickeln, um zu verhindern, dass es auf zukünftige Projekte übertragen wird, oder zum Austauschen ein neues Tassenheizelement kaufen.

Umwelt – und Entsorgungshinweise

Hersteller an Verbraucher

Sehr geehrte Damen und Herren,

gebrauchte Elektro – und Elektronikgeräte dürfen gemäß europäischer Vorgaben [1] nicht zum unsortierten Siedlungsabfall gegeben werden, sondern müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz. Sorgen Sie dafür, dieses Gerät, wenn Sie es nicht mehr weiter nutzen wollen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben.

In Deutschland sind Sie gesetzlich [2] verpflichtet, ein Altgerät einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die öffentlich – rechtlichen Entsorgungsträger (Kommunen) haben hierzu Sammelstellen eingerichtet, an denen Altgeräte aus privaten Haushalten ihres Gebietes für Sie kostenfrei entgegengenommen werden. Möglicherweise holen die rechtlichen Entsorgungsträger die Altgeräte auch bei den privaten Haushalten ab.

Bitte informieren Sie sich über Ihren lokalen Abfallkalender oder bei Ihrer Stadt – oder Gemeindeverwaltung über die in Ihrem Gebiet zur Verfügung stehenden Möglichkeiten der Rückgabe oder Sammlung von Altgeräten.

[1] RICHTLINIE 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES ÜBER ELEKTRO – UND ELEKTRONIK – ALTGERÄTE
[2] Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung von Elektro – und Elektronikgeräten (Elektro – und Elektronikgerätegesetz – ElektroG).
