MANUAL DE USUARIO C&A HP MX2 MSW

MANUAL DE INSTRUCCIONES

HASZNÁLATI ÚTMUTATÓ

BRUGSANVISNINGENKEL

KÄYTTÖOHJE

GEBRUIKSAANWIJZING

BRUKSANVISNING

Este manual de instrucciones ha sido traducido automáticamente. Nos esforzamos constantemente por ofrecer una traducción precisa. Sin embargo, ninguna traducción automática es perfecta. Tampoco pretende sustituir a la traducción realizada por un ser humano. El manual de instrucciones oficial es la versión inglesa. Cualquier discrepancia o diferencia en la traducción no es vinculante ni tiene ningún efecto legal a efectos de cumplimiento o ejecución. En caso de duda sobre la exactitud de la información incluida en las instrucciones de uso, consulte la versión inglesa de estos contenidos, ya que esta es la versión oficial.

Características técnicas

Descripción del parámetro Valor del parámetro
Nombre del producto	Prensa térmica para tazas
Modelo	MSW-C&A HP MX2
Tensión nominal [V~] / frecuencia [Hz]	230/50
Potencia nominal [W]	600
Temperatura máxima [°C]	250
Grado de protección IP	IP21
Dimensiones (anchura × profundidad × altura) [mm]	375 x 280 x 385
Peso [kg]	6,81

Gracias por elegir nuestra máquina de prensado térmico. Lea atentamente el manual del usuario antes de utilizar el producto. La máquina de prensado térmico de tazas le permite transferir imágenes coloridas y textos de tinta de impresión sublimada y disuelta en tazas de sublimación de 11 a 30 oz o vasos delgados. Con esta máquina, puedes crear cualquier regalo personalizado y elegante para tus amigos y familiares.

ADVERTENCIA

1) Compruebe el voltaje antes de usarlo.
2) Mantenga a los niños alejados de la máquina.
3) Utilice vidrio, cerámica, metal y otros materiales resistentes a altas temperaturas para el material de la taza.
4) Los productos de plástico no deben prensarse en caliente.
5) Úselo en un área bien ventilada: los vapores del proceso de calentamiento pueden ser irritantes para personas sensibles.
6) No caliente sin taza, ya que reducirá la vida útil del elemento de la taza.
7) No toque el elemento calefactor después de presionarlo mientras esté en funcionamiento.
8) No ajuste la temperatura a un nivel superior a 240 °C, ya que puede provocar sobrecalentamiento y dejar de funcionar.
9) No utilice la máquina de forma continua durante más de 1,5 horas, necesita descansar entre 10 y 20 minutos.
10) Desenchufe siempre la máquina y déjela enfriar completamente antes de manipularla o guardarla.
11) No limpie el elemento calentador de la taza con agua.
12) Utilice aceite lubricante para el mantenimiento regular de las conexiones de la máquina.

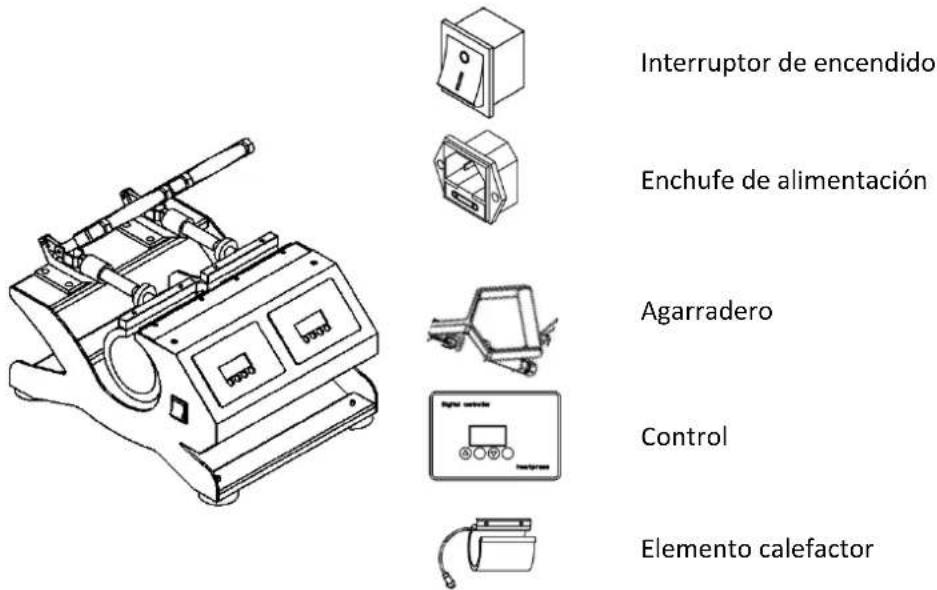

DESCRIPCIÓN GENERAL DEL PRODUCTO

Interruptor de encendido Enchufe de alimentación Agarradero Control Elemento calefactor

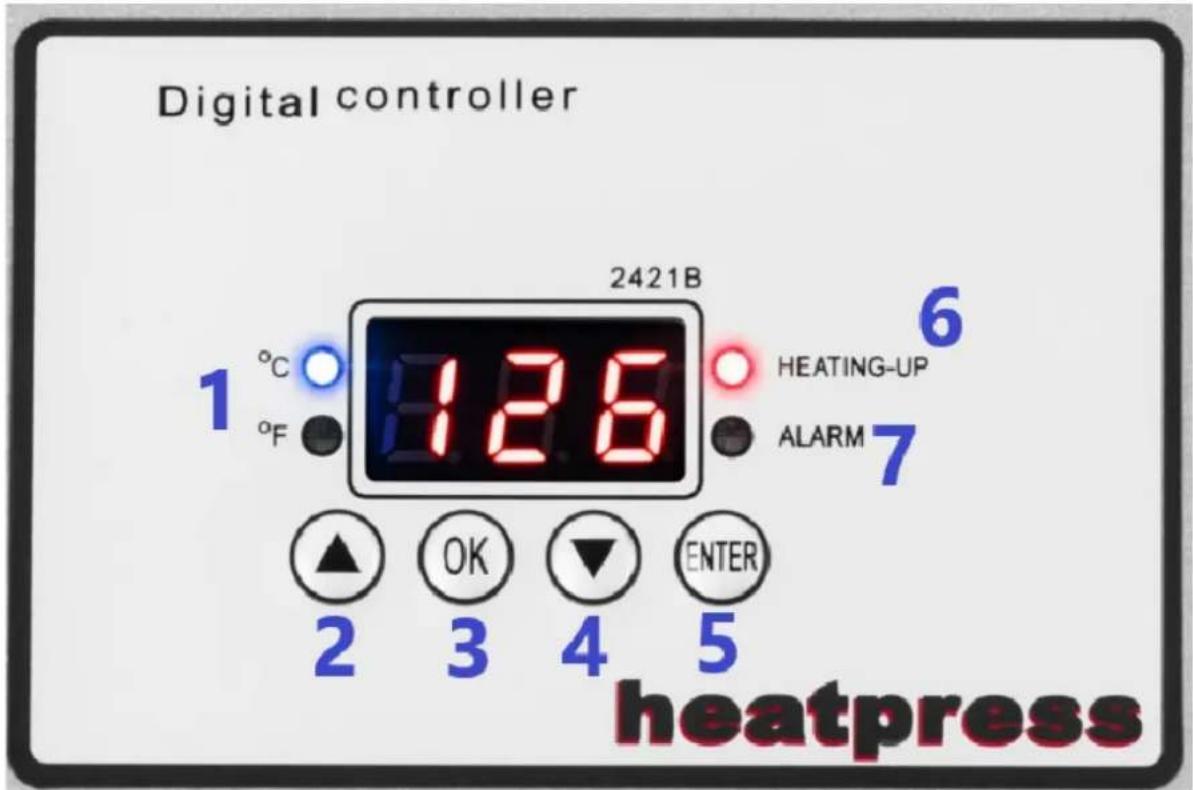

Panel de control

Digital controller 1 °C 2421B 6 HEATING-UP °F 1.26 ALARM 7 2 OK 3 4 ENTER heatpress

1 – Luces de la unidad de temperatura

2 – Botón para aumentar los valores de entrada

3 – Botón de validación de los valores ingresados

4 – Botón para disminuir los valores de entrada

5 – Botón para entrar a un submenú

6 – Luz indicadora de calentamiento

7 – Luz indicadora de alarma

1. Ajuste de la temperatura:

a. Pulse el botón "OK" (3).
b. La pantalla muestra "P-1".
c. Presione las flechas “△” (2) o “▽” (4) para configurar la temperatura deseada.

1. Ajustar la hora y la fecha

a. Presione el botón "OK" después de configurar la temperatura, la pantalla mostrará "P-2".
b. Presione las flechas “△” (2) o “▽” (4) para configurar el tiempo deseado.
c. Presione el botón "OK" después de configurar la hora.

1. Cambio de unidades de temperatura

a. Mantenga presionado el botón "OK", la pantalla mostrará "P-3".
b. Presione las flechas “△” (2) o “▽” (4) para cambiar entre Celsius y Fahrenheit.
c. Pulse la tecla "OK" para guardar la configuración.

1. Ajuste de presión

Si aún hay un espacio entre las tazas y el calentador, ajuste la presión adecuada hasta que el calentador envuelva la taza firmemente.

La rotación en el sentido de las agujas del reloj aumenta la presión.

La rotación en sentido antihorario reduce la presión.

1. Configuraciones recomendadas

Material	Estado de la máquina	Tiempo	Temperatura
Vaso de acero inoxidable	Frío (≤60°C)	130 ~ 150 años	170 °C ~ 175 °C
	Caliente (> 60°C)	Años 90/años 90+30	180°C - 185°C
Taza de porcelana	Frío (≤60°C)	Años 300	190 °C ~ 200 °C
	Caliente (> 60°C)	Años 200 190 °C ~ 200 °C

Diámetro compatible: 6,8 \~ 8,7 cm (según su elección).

Máx. Largo imprimible: 12cm.

Adecuado para: la mayoría de tazas de 11 oz o de varios tipos.

Nota : Los parámetros anteriores son solo de referencia, realice una prueba para encontrar los mejores parámetros para sus propias tazas.

Nota : Para su primera operación, se recomienda ajustar la temperatura y el tiempo antes de colocar la taza. Debido a la operación poco habitual y al tiempo de presión demasiado prolongado, es fácil obtener una imagen tostada.

1. Metodología de trabajo

a. Limpie la superficie del vaso y corte la imagen según su diseño.
b. Envuelva el papel de sublimación firmemente y asegúrelo contra la taza con cinta térmica.
c. Coloque una taza vacía en el centro del elemento calefactor.
d. Ajuste la perilla de presión a una presión adecuada hasta que la taza o tazón encaje perfectamente contra el accesorio de calentamiento.
e. Cuando la temperatura alcance la deseada, saque la taza precalentada y coloque la taza con el papel de sublimación en el centro del elemento calefactor.

f. Cuando se acabe el tiempo, el dispositivo emitirá una alarma y se podrán retirar las tazas.

1. Solución de problemas

Falla	Posible causa	Recurso
No se realiza la cuenta regresiva y la temperatura se calienta normalmente.	La presión no es adecuada.	Reajuste la perilla de presión y presione el mango hasta escuchar un sonido de “clic” y mostrar el ícono de “Conteo de tiempo”.
No se calienta o no se calienta hasta la temperatura mostrada.	El accesorio para calentar la taza está quemado.	1. Verifique las conexiones del accesorio de calefacción.2. Reemplace el elemento calefactor."
Falta de color, imagen descolorida.	Debido a la temperatura y el tiempo de prensado insuficientes, y el diseño no queda ajustado ni completamente plano contra la taza.	Ajuste la temperatura o aumente el tiempo de calentamiento. Asegúrese de que el diseño esté firmemente fijado contra la taza. Ajuste la temperatura o aumente el tiempo de calentamiento.
Imagen borrosa, color oscuro y profundo	La temperatura era demasiado alta o se presionó durante mucho tiempo.	Establezca una temperatura o un tiempo más bajo. Intente más para obtener la temperatura y el tiempo adecuados para su taza.
La tinta de los marcadores se proyecta sobre el elemento calentador de la taza.	El papel de transferencia es demasiado fino	No limpiar con agua ya que puede provocar un cortocircuito. Puedes envolver una taza con papel de estraza para evitar que se transfiera a proyectos futuros o comprar un nuevo elemento calefactor para reemplazarlo.
