INSTRUKCJA OBSŁUGI C&A HP MX2 MSW

Niniejsza instrukcja obsługi została przetłumaczona dla Twojej wygody za pomocą tłumaczenia maszynowego. Dołożono wszelkich starań, aby zapewnić dokładne tłumaczenie. Należy jednak pamiętać, że żadne tłumaczenie automatyczne nie jest doskonałe i nie ma na celu zastąpienia tłumaczy-ludzi. Oficjalną instrukcją obsługi jest wersja angielska. Wszelkie rozbieżności lub różnice powstałe w tłumaczeniu nie są wiążące i nie mają skutków prawnych dla celów zgodności lub egzekwowania przepisów. W razie jakichkolwiek pytań co do dokładności informacji zawartych w Instrukcji obsługi prosimy zapoznać się z wersją angielską tej instrukcji, która jest wersją oficjalną.

Dane techniczne

Opis parametru	Wartość parametru
Nazwa produktu	Prasa Termotransferowa do kubków
Model	MSW-C&A HP MX2
Napięcie znamionowe [V~] / częstotliwość [Hz]	230/50
Moc znamionowa[W]	600
Maksymalna temperatura [°C]	250
Stopień ochrony IP	IP21
Wymiary (szerokość x głębokość x wysokość) [mm]	Wymiary 375x280x385
Ciężar [kg]	6,81

Dziękujemy za wybranie naszej prasy termicznej. Przed użyciem produktu należy uważnie przeczytać instrukcję obsługi. Prasa termiczna do kubków umożliwia nanoszenie kolorowych obrazów i tekstu za pomocą sublimacji i rozpuszczonego tuszu drukarskiego na kubki sublimacyjne o pojemności 11–30 uncji lub wąskie kubki. Dzięki tej maszynie możesz samodzielnie wykonać stylowy i spersonalizowany prezent dla swoich przyjaciół i rodziny.

OSTRZEŻENIE

1) Przed użyciem sprawdź napięcie.
2) Trzymaj dzieci z dala od urządzenia.
3) Do produkcji kubka należy używać szkła, ceramiki, metalu i innych materiałów odpornych na wysoką temperaturę.
4) Wyrobów z tworzyw sztucznych nie wolno poddawać prasowaniu na gorąco.
5) Stosować w dobrze wentylowanym pomieszczeniu – opary powstające w procesie podgrzewania mogą działać drażniąco na wrażliwe osoby.
6) Nie podgrzewaj napoju bez kubka, ponieważ skróci to żywotność elementu kubkowego.
7) Nie dotykaj elementu grzejnego po jego naciśnięciu podczas pracy.
8) Nie ustawiaj temperatury wyższej niż 240°C, gdyż może to spowodować przegrzanie i zatrzymanie pracy urządzenia.
9) Nie należy używać urządzenia nieprzerwanie dłużej niż 1,5 godziny, należy zapewnić mu 10–20-minutową przerwę.
10) Przed przystąpieniem do obsługi lub przechowywania urządzenia należy zawsze odłączyć je od zasilania i pozwolić mu całkowicie ostygnąć.
11) Nie czyść elementu grzewczego kubka wodą.
12) Do regularnej konserwacji połączeń maszynowych należy stosować olej smarujący.

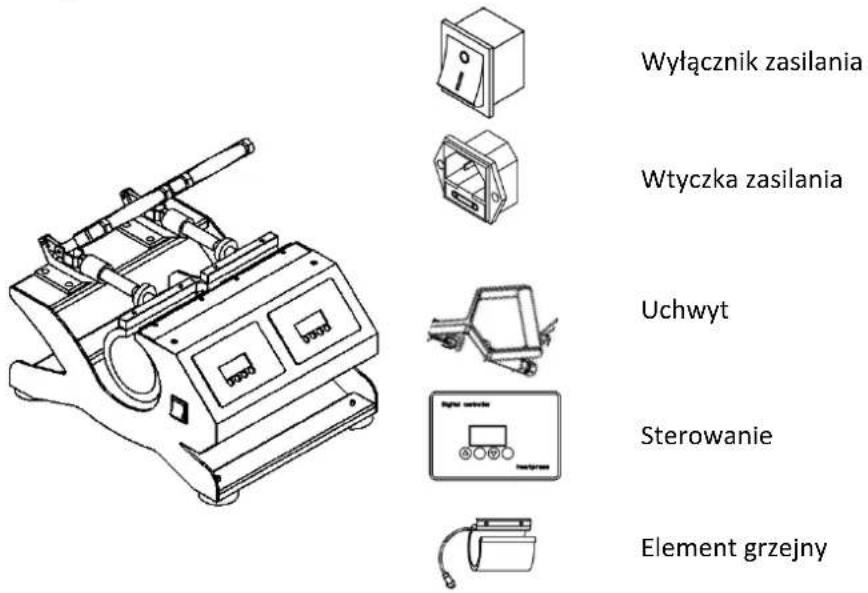

PRZEGLĄD PRODUKTU

Wyłącznik zasilania Wtyczka zasilania Uchwyt Sterowanie Element grzejny

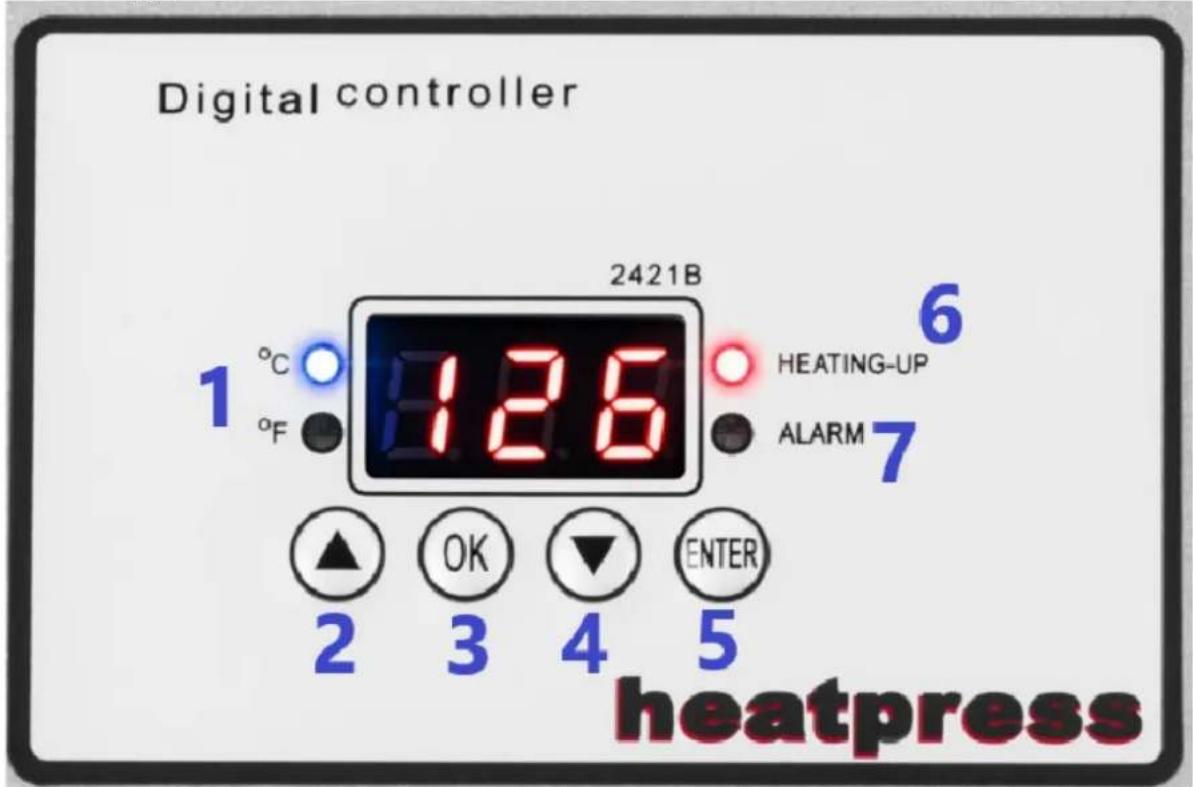

Panel sterujący

Digital controller 1 °C °F 2421B 12.6 HEATING-UP ALARM 7 6 2 OK 3 4 ENTER heatpress

1 – Kontrolki jednostki temperatury

2 – Przycisk zwiększania wartości wejściowych

3 – Przycisk walidacji wprowadzonych wartości

4 – Przycisk zmniejszania wartości wejściowych

5 – Przycisk umożliwiający wejście do podmenu

6 - Kontrolka ogrzewania

7 - Kontrolka alarmu

1. Ustawianie temperatury:

a. Naciśnij przycisk „OK” (3).
b. Na wyświetlaczu pojawia się komunikat „P-1”.
c. Naciśnij strzałki „△” (2) lub „▽” (4), aby ustawić żądaną temperaturę.

1. Ustawianie aktualnego czasu

a. Po ustawieniu temperatury naciśnij przycisk „OK”, na wyświetlaczu pojawi się „P-2”.
b. Naciśnij strzałki „△” (2) lub „▽” (4), aby ustawić żądany czas.
c. Po ustawieniu czasu naciśnij przycisk „OK”.

1. Zmiana jednostek temperatury

a. Naciśnij i przytrzymaj przycisk „OK”, na wyświetlaczu pojawi się „P-3”.
b. Aby przełączać się między jednostkami Celsjusza i Fahrenheita, naciskaj strzałki „△” (2) lub „▽” (4).
c. Aby zapisać ustawienia, naciśnij przycisk „OK”.

1. Regulacja ciśnienia

Jeśli między kubkiem a grzałką nadal jest przerwa, należy dostosować ciśnienie tak, aby grzałka szczelnie otaczała kubek.

Obrót zgodnie z ruchem wskazówek zegara powoduje zwiększenie ciśnienia.

Obrót w kierunku przeciwnym do ruchu wskazówek zegara powoduje zmniejszenie ciśnienia.

1. Zalecane ustawienia

Materiał	Stan maszyny	Czas	Temperatura
Kubek ze stali nierdzewnej	Zimno ( ≤ 60^ )	130s~150s	170^ 175^
	Gorąco ( > 60^ )	Lata90./90.+30.	180^ 185^
Kubek porcelanowy	Zimno ( ≤ 60^ )	300s	190^ 200^
	Gorąco ( > 60^ )	Lata 200. 190^ 200^

Kompatybilna średnica: 6,8 \~ 8,7 cm (w zależności od wyboru).

Maks. Długość do druku: 12 cm.

Nadaje się do: większości kubków o pojemności 11 uncji lub różnych rodzajów kubków.

Uwaga: Powyższe parametry mają charakter poglądowy, należy je przetestować, aby znaleźć najlepsze parametry dla własnych kubków.

Uwaga: Przy pierwszym użyciu zaleca się ustawienie odpowiedniej temperatury i czasu przed włożeniem kubka. Z powodu nietypowej obsługi i zbyt długiego czasu prasowania, łatwo jest uzyskać przypalony obraz.

1. Metoda pracy

a. Wyczyść powierzchnię kubka i wytnij obrazek zgodnie ze swoim projektem.
b. Dokładnie owiń papier sublimacyjny taśmą termotransferową i przymocuj go do kubka.
c. Umieść pusty kubek w środku elementu grzejnego.
d. Wyreguluj pokrętło ciśnienia tak, aby kubek lub filiżanka ściśle przylegały do nasadki grzewczej.
e. Gdy temperatura osiągnie pożądaną wartość, wyjmij kubek podgrzewany i umieść go z papierem sublimacyjnym na środku elementu grzewczego.
f. Po upływie czasu urządzenie włącza alarm i można wyjąć kubki.

1. Rozwiązywanie problemów

Wada	Możliwa przyczyna	Zaradzić
Nie można odliczać, a temperatura wzrasta normalnie	Ciśnienie nie jest odpowiednie.	Ponownie wyreguluj pokrętło docisku i naciskaj uchwyt, aż usłyszysz dźwięk „kliknięcia” i wyświetli się ikona „Odliczanie czasu”.
Nie nagrzewa się lub nie nagrzewa się do wyświetlanej temperatury.	Nakładka grzewcza na kubek jest przepalona.	1. Sprawdź połączenia elementów grzewczych.2. Wymień element grzewczy.
Brak kolorów, wyblakły obraz.	Ze względu na niewystarczającą temperaturę i czas prasowania wzór nie przylega ściśle lub nie przylega całkowicie płasko do kubka	Dostosuj temperaturę lub zwiększ czas grzania. Upewnij się, że wzór jest solidnie i równo przylega do kubka.Dostosuj temperaturę lub zwiększ czas grzania.
Przyciemniony, głęboki kolor, rozmazany obraz	Temperatura była zbyt wysoka lub utrzymywała się przez długi czas.	Ustaw niższą temperaturę lub czas. Spróbuj uzyskać odpowiednią temperaturę i czas dla swojego kubka.
Tusz z markera wycieka na element grzewczy kubka.	Papier transferowy jest zbyt cienki	Nie czyścić wodą, gdyż może to spowodować zwarcie. Możesz owingąć kubek papierem pakowym, aby zapobiec przeniesieniu go do przyszłych projektów lub kupić nowy element grzewczy do kubka.

Produkty elektryczne i elektroniczne po zakończeniu okresu eksploatacji wymagają segregacji i oddania ich do wyznaczonego punktu odbioru. Nie wolno wyrzucać produktów elektrycznych razem z odpadami gospodarstwa domowego. Zgodnie z dyrektywą WEEE 2012/19/UE obowiązującą w Unii Europejskiej, urządzenia elektryczne i elektroniczne wymagają segregacji i utylizacji w wyznaczonych miejscach. Dbając o prawidłową utylizację, przyczyniasz się do ochrony zasobów naturalnych i zmniejszasz negatywny wpływ oddziaływania na środowisko, człowieka i otoczenie. Zgodnie z krajowym prawodawstwem, nieprawidłowe usuwanie odpadów elektrycznych i elektronicznych może być karane!
