Task för att du köpte detta tillbehör till Tannoy Dual Concentric In Ceiling högtalare för installationsapplikationer.

Back Can S åren valfin ställback för PCI- och QCI-takhögtalare.

PMX 3 är ett valfritt förmonteringssats för QCI 3-takndqtalama.

PMK 6 är ett vallnitt fömonteringssats för PCI och QCI 6° högtalare.

PMX 8 är ett valfritt förmonteringssats för PCI- och QCI 8" takhögtalare.

PMK 6- och PMK 8-kit kan användas med eller utan Back Can S.

Back Can S kan användas med eller utan PMK 6 eller PMK 8 kit.

Varje tillbehör finns tillgängigt separat och den här snabbstartsguiden täcker dem alla.

Uppackning

Varje Tannoy-produkt inspekteras noggrant före leverans. Efter uppackning, kontrollera din produkt för att säkerställa att inga skador har uppstått under transporten.

Vänligen meddela din återförsäljare och förvara allt traktmaterial i den osannolika skada som din återförsäljare kan behova retumera.

Tannoy kommer inte att hållas ansvarigt för skador orsakade av Ielaktig installation av dessa högtalartillbehör.

WARNING: Denna procedur kräver användning av personlig skyddsutrustning, såsom skyddsglasögon och handskar.

WARNING: För att undvka potentbell skada på högtalaren, se till att förstärkaren är avstängd innan du ansluter eller kopplar bort några kablar.

WARNING: Se till att det inte finns några kraftledningar, andra kablar eller rörsystem som vatten, avlopp, gesledningar på den valda platsen.

PL

Wprowadzenie

Identifiering av produktfunktion

PMK förmonteringssats

PMK 3 används för QCI 3

PMK 6 (visas nedan) används för PCI- och QCI 6"-högtalare

PMK 8 används för PCI- och QCI 8"-högtalare

Tillbaka Can S

Bak i stäl för PCI- och QCI-takhögtalare

VARKING: Denna procedur kråver användning av personlig skyddsutrustning, såsom skydtsglasögen och handskar.

VARNING: För att undvika potentiell skada på högtalaren, se till att förstärkaren är avstängd innan du ansluter eller kopplar bort några kablar.

VARNING: Se till att det inte finns några kraftledningar, andra kablar eller rörsystem som vatten, avlopp, gasledningar på den valda platsen.

Back Can S är en valfri bakburk som kan användas för PO- och IQI 6DC/8DC-takhögtalare.

Proceduren nedan beskriver installationen av den bakre burken i ett typiskt 2" x 6" tak med 16"centrum, med gips/gipsskor annu inte installerade.

Efter att den bakre burken och gipsväggen har installerats kan PCI- och OCI 6DC/8DC takhögtalare anslutas och installeras och färgmasken läggs till under väggmålning och efterbehandling.

Procedur

Följ stegen nedan i den ordning de presenteras. Läs alla instruktioner innan du börjar.

1. Hitta en lämplig monteringsposition för högtalaren som ger optimal akustisk prestanda för lyssningsmiljön och ljudsystemet, och det är också praktiskt och estetsät tillatande.
2. Flytta försiktigt den bakre burken till den valda platsen mellan takbjälkarna och lyft den till instad höjd, så att tillräckligt med utrymune för högtatärkabeln kan hänga in i kabelförskunningen (fig. 1).
3. Se till att den bakre burken är lodrät och plan, fäst sedan den bakre burken på talbjälken med 5 skruvar eller spikar per tapp.

Fig. 1 Instaliera den baire burken mellan balkarna

VARNING: För att undvka potentiell skada på din högtalare, se till att förstärkaren är avstängd innan du ansluter eller kopplar bort några kablar. Högtalarkabelinslutningarna gjörs till kabelgenomförningen i den bakre burken. En slinga är anordnad för att säkra kabeln innan den kommer in i kabelforskruvningen.

1. Dra högtalarkabeln en gång runt den medbäjande kabelslingen och för kabeln genom kabelgenomförlingen och in i den bakre burken (Fig. 2) och forbi det akustriska skummet inbud den bakre burken. Länna tillräckligt med slack för att skapa anslutningar när den töden kommer. Dra åt kabelförskrankningen och bind fast högtalarkabeln för att förbindna att den för sig och skramlar idrift. Se till att högtalarkabeln inte kommer i kontakt med spikar eller skurvar som kan skada den elektriska isoleringen.
2. Kär högtalarkabeln har förts genom kömingen och packningen har åtdragits, ska den branchämmande lätningsmastiken användas för att läta enheten.

Bild 2 Montera ledningarna i ryggdylen. Vissa språk är också felaktiga. Ansök också.

Valfri installation för monteringssats

Valfia förmonteringssatser ger en cirkullär surround för en stark monteringsyta för högtalarens fastspänningsmekanism, och de gör det lättare att installera gipsväggen.

PMS-kit kan användas med eller utan balsidan.

Förbereda PMK-förmonteringssatsen

1. Varje förmonteringssats består av två monteringsfåsten, en drikullar ram och fyra små clips som hjälper till att fasta fastena i ramen.

2. Fäst monteringslästena på ramen (fig. 3).

3. Tryck på de fyra clipsen für att hålla fästena på plats.

Fig. 3. installera PMK-fastena på ramen

Följande procedur visar hur man ansluter en PMK 5 till den bakre burken.
Proceduren är densamma för PMK 8. PMK 3 används inte med den bakre burken.
1. Häll PMK 6 - eller PMK 8 - enheten på baksidan med den cirkulåra kanten på ramen pekande in i rummet (fig. 5).
2. Se till att PMK-enheten ar centrerad, lodrät och plan. Fäst den på den bakre burken med fyra skruvar med de befintliga hålen på den övre och nedre delen av den bakre burken (fig. 5).
3. När gpsväggen är monterad över den bakre burken, bör en generös parla av brandhämmande tätningsmastik appliceras på baksidans flänsar för att tåta enheten och minimers risiken för vibrationer när högtalaren används.

Front Up

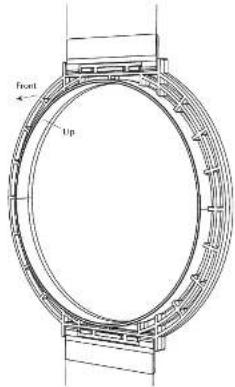

Fig. 5 Framsidan av PMK är sidan med läppen (PMK 6 visas)

Fig. 7 Applicera en generds mängd brandhammande
tätningsmastik över den bakre kanflänsen som visas.

Installera PMK utan Back Can

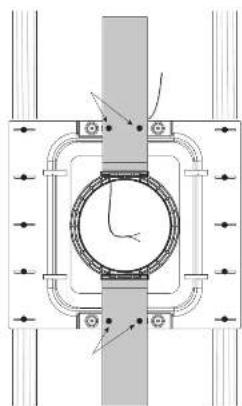

1. Montera PMK med monteringsfåstena fasta på PMK-ramen. (Se fig. 4 på sidan 11).
2. Häll PMK enhoten på bjälkarna med ramens cirkulära läpp pekande in i nummet.
3. Se till att PMK-enheten är centrerad, lodrät och plan. Fäst den på bjalkama med fyra träskruvar.
4. Kär högtalarkabeln till den för platsen (Bild 8). Länea till åckligt med slack för att skapa anslutningar när den tiden kommer. Fast högtalarkabeln för att förhindra att den rör sig och skramlar i drift. Se till att högtalarkabeln inte kommer i kontakt med spikar eller skruvar som kan skada den elektriska iscleringen.

Installera gips

1. Installation av gips runt PMK-platsen är bäst att ordna så att det inte finns några gipslogar i anslutning till PMK čno. 91.
2. Använd PMK-bländaren som en guide om du vill slippa glpsüppningen före installationen. Steg 5 nedan beskriver kapning efter installationen. Använd vilken metod du foredrar.
3. Användt läm på väggburtarna och fransitan på balsidan (om den användt) och installera gipsväggen med gipsvävar som är ungefär B till 10 rum från varandra. Detta hjälper till att förhindra skramling av väggar och gipsnörelser och ljud under drift. Om högtalaren installeras på en innervägg kom lim och extra skovar också Eggas till gipsväggen som används i rummet bakom högtalaren.
4. Obs: Innen du lägger till några gipsskruvar där metallbaksidan är installerad, borra små pilothäl i bässidans metall.
5. Efter installationen av glipsväggarna, klipp ut hålet i glipsväggen försticht med en lämplig handverktyg med hjälp av PMK: sinre öppning som en guide (bild 10 och 11). Var noga med att inte klippa högtalarkablarna eller skära i akustikt skinn i baksidan. Se till att glipsäppningen inte är större än insidan av PMK-ramen. Je bort damm eller skrap från baksidan.
6. Snabbstartguiden för PCI- och QCI-takhögtalare innehåller procedurer för installation av högtalarna i väggöppningama.

Fig 3. PMK fast vid takojalkar eller väqgbultar (PMK 3 visas)

Fig. 9. Gipsskruvar, PMK 6 med ryggbunk

Fig. 10. Gipsskruvar, PMK 3 utan ryggdäck

Fig 11. Utskärning av gips (med PMK)

Utskärningsprocedur utan PMK

Om du använder den bakre burken, men inte PMK-förmonteringssatsen, följ sedan denne procedur nedan för att klippa ut gipsväggen.

Cirkufära utskämingsmallar levereras med högtalarna och fungcrar som en guide för att klippa ut det rätt stora hålet i väggen (fig. 12).

Följ stegen nedan i den ordning de presenteras. Las alla instruktioner innan du börjar.

1. Liqg ihop den medföljande mallen i gijosløgen, placerad preds på mlirten av ryggburken, i positionen på baksidan.
2. Klipp fönsikigt ut ett håli gipsen med hjälp av mallen med en lämplig handverktyg. Var fönsikrig så att du inte skastar den haire burken, dess akustiska skum eller högtalarkablarna. Ta bort damm och skrip från nålet.
3. Snabostartquiderna för PCI- och QCI-takhögtalare inkluderar procedurer för att installera högtalarna i bländaren.

Fig. 12. Dimensioner för utskärning av glps (PCI/PCI8 visas)
