Produkttyp	Hi-Fi-högtalare med dubbel koncentrisk
Märke	Tannoy
Modell	Turnberry GR-OW
Teknik	Dubbel koncentrisk med högkompression
Ytfinish	Massivt trä med äkta faner
Galler	Avtagbart, akustiskt transparent tyg
Justerbara kontroller	Energy (5 lägen) och Roll Off (5 lägen) för diskantjustering
Anslutningsalternativ	Enkelkabel, dubbelkabel, bi-förstärkning
Anslutningsplintar	HF+, HF-, LF+, LF-, Jord (skärmning)
Medföljande tillbehör	Dubbelledningar (x4), avkopplingsspetsar (x8), möbelvax (x1), justerbara fötter (x8)
Underhåll	Torr trasa, möbelvax utan silikon
Säkerhet	Öppna inte, risk för elektrisk stöt, reparation av fackman
Användningstemperatur	Upp till 45°C, tropiskt eller tempererat klimat
Garanti	Begränsad, se musictribe.com/warranty
Tillverkningsland	Ej specificerat

Vanliga frågor - Turnberry GR-OW TANNOY

Hur packar man upp Turnberry GR-OW-högtalarna?

Inspektera först kartongen för att se om den är skadad. Vänd kartongen och ta bort hörnskydden för att exponera bottenplattan. Ta bort tillbehörspaketet, vänd sedan kartongen med högtalaren för att placera den på golvet. Lyft av kartongen för att avslöja högtalaren.

Vilket avstånd rekommenderas mellan högtalarna och väggarna?

För bästa prestanda, placera högtalarna minst 1 meter från sidoväggarna och minst 0,5 meter från bakväggen. Undvik hörn för att inte överdriva basen.

Hur installerar man avkopplingsspetsarna?

Skruva i de medföljande spetsarna i basens insatser. Placera högtalaren och justera spetsarna för maximal stabilitet. Dra åt låsmuttrarna utan att överdriva. För känsliga golv, placera metallkopparna under spetsarna.

Hur gör man en dubbelkabelanslutning?

Ta bort förbindelserna mellan HF- och LF-anslutningarna. Använd två kablar per högtalare: en för diskant (HF) och en för bas (LF). Anslut förstärkarsidan genom att tvinna ihop pluspolerna och minuspolerna var för sig, och anslut dem till motsvarande anslutning på förstärkaren. Vid högtalaren anslut varje kabel till rätt plint med polariet.

Hur ställer man in Energy- och Roll Off-kontrollerna?

Ställ in förstärkarens tonkontroller på neutralt läge. Ställ in varje högtalare individuellt. Kontrollen Energy justerar utnivån för kompressionshögtalaren från 1 kHz till 27 kHz, med 5 lägen (+1,5, 0, -1,5, -3). Kontrollen Roll Off justerar lutningen för de mycket höga frekvenserna (5 kHz till 30 kHz) med 5 lägen (+2, 0, -2, -4, -6 dB/oktav). Börja med båda på 0 för linjär respons.

Hur underhåller man kabinettets trä?

Rengör med en torr trasa eller applicera lite silikonfritt möbelvax (som det medföljande). Undvik att polera gallret eller den lackade baffeln. Skydda högtalaren från extrema temperaturer och fukt.

Vilken förstärkareffekt rekommenderas för Turnberry GR-OW?

Manualen anger ingen exakt effekt, men den rekommenderar att använda en högre effekt förstärkare som arbetar utan distorsion snarare än en svagare förstärkare som klipper. Undvik att överbelasta förstärkaren för att inte skada högtalarna.

Kan jag använda dessa högtalare med en svag förstärkare?

Ja, men med försiktighet: en svag förstärkare som drivs hårt kan generera klippning (distorsion) som skadar högtalarna om den varar. Föredra en kraftfullare förstärkare som används under 90% av sin kapacitet.

Vad gör man om högtalarna inte fungerar?

Om du inte har en återförsäljare i närheten, kontakta Music Tribe-distributören i ditt land (lista på musictribe.com). Du kan också använda onlinehjälpen på Supportdelen av webbplatsen. Innan du returnerar produkten, registrera din garantireparation på musictribe.com.

Hur registrerar man produkten för garantin?

Gå till musictribe.com och registrera din produkt så snart som möjligt. Det möjliggör snabbare och effektivare hantering av reparationer under den begränsade garantin.

BRUKSANVISNING Turnberry GR-OW TANNOY

säkerhetsanvisningar

CAUTION SK OF ELECTRIC SHOCK

DO NOT OPEN ATTENTION

ATTENTION RISQUE D'ÉLECTROCUTION NE DES OLIVEUR !

Varning

Uttag markerade med

symbolen leder elektrisk strömstyrka som är tillräckligt stark för att utgöra en risk för elchock. Använd endast högkvalitativa, kommersiellt tillgängliga högtalarkablar med förhandsinstallerade 1/4" TS-kontakter. All annan installering eller modifikation bör endast utföras av kompetent personal.

Den här symbolen

hänvisar till viktiga

punkter om användning och underhåll i den medfölljande dokumentationen. Var vänlig och läs bruksanvisningen.

Försiktighet

Minska risken för

elektriska stötar genom att aldrig ta av höljet upptill på apparaten (eller ta av baksidan). Inuti apparaten finns det inga delar som kan repareras av användaren. Endast kvalificerad personal får genomföra reparationer.

Försiktighet

För att minska risken

för brand och elektriska stötar ska apparaten skyddas mot regn och fukt. Apparaten går inte utsättas för dropp eller spill och inga vattenbehållare som vaser etc. får placeras på den.

Försiktighet

för kvalificerad servicepersonal. För att undvika risker genom elektriska stötar, genomför inga reparationer på apparaten, vilka inte är beskrivna i bruksanvisningen. Endast kvalificerad fackpersonal får genomföra reparationerna.

1. Läs dessa anvisningar.

2. Spara dessa anvisningar.

3. Reakta alla varingar

4. Föli alla anvisningar.

5. Använd inte apparaten i närheten av vatten.

6. Rengör endast med torr trasa.

7. Blockera inte

ventilationsöppningarna.

Installera enligt tillverkarens anvisningar.

1. Installera aldrig intill värmekällor som värme-element, varmluftsintag, spisar eller annan utrustning som avger värme (inklusive förstärkare).

2. Ändra aldrig en polariserad eller jordad kontakt. En polariserad kontakt har två blad – det ena bredare än det andra. En jordad kontakt har två blad och ett tredje jordstift. Det breda bladet eller jordstiftet är till för din säkerhet. Om den medföljande kontakten inte passar i ditt uttag, ska du kontakta en elektriker för att få uttaget bytt.

3. Förlägg elkabeln så, att det inte är möjligt att trampa på den och att den är skyddad mot skarpa kanter och inte kan skadas. Ge i synnerhet akt på områdena omkring stickkontakterna, förlängningskablarna och på det ställe, där elkabeln lämnar apparaten, är tillräckligt skyddade.

4. Apparaten måste alltid vara ansluten till elnätet med intakt skyddsledare.

5. Om huvudkontakten, eller ett apparatuttag, fungerar som avstängningsenhet måste denna alltid vara tillgänglig.

6. Använd endast tillkopplingar och tillbehör som angetts av tillverkaren.

1. Använd

endast med vagn.

stativ. trefot.

hållare eller bor

som angetts

av tillverkavan

eller som sälts till-sammans med apparaten. Om du använder en vagn, var försiktig, när du förflyttar kombinationen vagn-apparat, för att förhindra olycksfall genom snubbling.

1. Dra ur anslutningskontakten und åskväder eller när apparaten inte ska användas under någon längre tid.

2. Låt kvalificerad personal utföra all service. Service är nödvändig när apparaten har skadats, t.ex. när en elkabel eller kontakt är skadad, vätska eller främmande föremål har kommit in i apparaten, eller när den har fallit i golvet.

1. Kassera produkten

på rätt sätt: den här

symbolen indikerar att

produkten inte ska

kastas i

bushållssoporna.

enligt WEEE direktivet (2012/19/EU) och gällande, nationell lagstiftning. Produkten ska lämnas till ett auktoriserat återvinningsställe för elektronisk och elektrisk utrustning (EEE). Om den här sortens avfall hanteras på fel sätt kan miljön, och människors hälsa, påverkas negativt på grund av potentiella risksubstanser som ofta associeras med EEE.

Avfallshanteras produkten däremot på rätt sätt bidrar detta till att naturens resurser används på ett bra sätt. Kontakta kommun, ansvarig förvaltning eller

avfallshanteringsföretag för mer information om återvinningscentral där produkten kan lämnas.

1. Installera inte i ett trångt utrymme, t.ex. i en bokhylsa e liknande enhet.

2. Placera inte källor med öppen eld, t.ex. tända ljus, på apparaten.

3. Tänk på miljöaspelkterna vid kassering av batterier. Batterier måste kasseras på et batteriuppsamlingsställe.

4. Denna apparat kan användas i tropiska och mättliga klimat upp till 45 °C.

12 13 Quick Start Guide-PILS HIGL GR TURNBLTRY GR-OW

FRISKRIVNINGSKLAUSUL

Music Tribe tar inget ansvar for någon förlust som kan drabbas av någon person som helt eller delvis förlitar sig på någon beskrivning, fotografi eller uttalande som finns här. Tekniska specifikationer, utseenden och annan information kan ändras utan föregående moddelande. Alla varumärken tillhör respektive ägare. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Oberheim, Auratone, Aston Microphones och Coolaudio är varumärken eller registrerade varumärken som tillhör Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Alla Rättigheter reserverade.

BEGRÄNSAD GARANTI

För tillämpliga garantivillkor och ytterligare information om Music Tribes begränsade garanti, se fullständig information online på musictribe.com/warranty.

Musik är en konstførn som behäver upplexas i allt sin skøhet, etdalj och nyans utan den minsta färgen som amedelbart kan försärna mede renaste väsen. En riktigt bra högtalarsedge gör det möjligt för högtalarsystemet att ta bort sig själv från ljudbilden och presentera musiken på ett sätt som omsluter då sig samma sätt som en livefreställning. På 1970 talet skapade Tannoy ett antal bildskärmar som för alltid förändrade hur studioingenjörer och ljudifier valde att uppleva högkvalitatiert ljud. Tannoy HPD-serien blev snabbt några av de mest älskade Hi-Fi-högtalarna genom tiderna.

Mer än bara en hyllning till sin föregångare, TURNBERRY Dual Concentric Hi-Fi-högtalainen lyfter ytterligare upp Tannoy HPD-arvet med enastående transparent prestanda genom implementering av nya, uppskalade drivrutiner och komponenter - teknik som inte var tillgänglig då. Enkelt uttryckt levererar TURNBERRY legendariska HPD-prestanda till en ny generation musikålskare.

Uppackning

Undersök alla bitar av förpackningsmaterial och inspektera kartongen för tecken på yttre skador. Om det finns tecken på överdriven skada på förpackningen och skador på högtalaren, informera omgående transportören och leverantören. Förvara alltid förpackningen under sådana omständigheter för senare undersökning.

Kontrollera innehålet i tillbehörspaketet för högtalarparet enligt följande:

• Bi-wire länkar (x4)
• Mattpinnar (x8)
• Tenn av trávax (x1)
• Justerbara fötter (x8)
• Välkomstdokumentation

Lossa kartongens botten. Vik ändbladen ur vägen och ta bort de fyra hörnförpackningsstyckena för att avslöja sockeln och botten på högtalarskåpet. Leta reda på och ta försiktigt bort tillbehörspaketet från kartongen.

Vänd kartongen och högtalaren så att skåpet nu står på golvet inuti kartongen. Lyft kartongen uppåt för att avslöja högtalaren.

Leta upp högtalarna så att din förerltyssningsposition ligger cirka 15° från skäpens axlar. Axlarna på båda skäpen ska korsas vid en punkt precis framför lyssningspositionen. Kom ihåg att högtalarna närhet till väggar och höm påverkar ljudet. En del experiment kommer troligen att behövas för att finjustera stereobildjupet och lågfrekvent ljudkvalitet. Nära väggpositioner och rumshom har effekten att ljudenegin med mycket låg frekvens iikar. Refleikterande intilliggande väggar kan störna stereobilden genom att orsaka öönskade reflektioner.

För att uppleva bästa akustiska prestanda och fullt ut förverkliga deras exceptionella stereobilddjupfunktioner bör högtalarna helst användas minst 1 m från alla sidoväggar eller reflekterande ytor och minst 0,5 m från en bakvägg.

Inlägg finns i basen på högtalarna för dunpinnar som ger maximal stabilitet. De medfülljande spikarna ska skruvas fast i basen på högtalarna. När högtalaren är installerad i upprätt läge bör spikarna passera mellan mattans väv för att komma i kontakt med golvet under.

Justera spikarna för maximal stabilitet och dra sedan åt läsmuttrarna ordentligt, men utan att använda onödig kraft.

För polerade trägolv och andra ömtåliga ytor finns metallkoppar för att placeras under spikarna.

Förbindelse

Se produktspecifikationsansnittelt i den här handboken, effectorn detta tydligt visar det acceptablela effektområdet förstärkare som matchar dina högtalare. Som med alla högtalarsystem är effektanteringen en funktion av röstspolenis termiska kapaditet. Fürsliftigkeit bör iaktas för att undviska överkörning av någon förstärkare, effectorn detta kommer att orsaka överbelastning av utgängen vilket resulterari « klippning » eller distorsion i utsignalen. Detta kan skada högtalarna om det göirs under en längre tid. I allmänhet utgör en förstärkare med högre effekt som går hårt men utan distorsion, mindre risk för skador på högtalaner än en längre effektförstärkare som ständigt klipps. Kom också ihåg att en kraftfull förstärkare som kär på mindre än 90% av uteffekten i allmänhet läßer mycket bättre än ett exempel med lågre effekt som kämpär för att uppnä 100%.

Använd alltid den bästa kabelkvaliteten som fins inom din budget. Ljudsignaler av hög kvalitet som passarer från förstärkaren till höpätsalen är ovanliga när det gäller kraven på kabeln. Brett dynamiskt omfäng och bred bandbreedsinformation müste sameselstera med förmågan att överförsa topptrömningar på minst 10 ampere utan att orsaka ögnö förlust oder signalförlust. Vi rekommenderar att du altfd håller kabelin lika fång för varje högtalare. Kom ihåg att kabelkonstruktion kan påverka ljudkvaliteten så var bereddi att experimentera för att hitta en kabel som passar ditt öra och ljudsystem.

Enkelt trädläge

PRESTIGE GOLD REFERENCE L17" L24" L31" TANNOY TO NORTH SPEAKER R POWER AMPUMER L R TO 'GROUND OR EARTH' CONNECTION ON AMPUMER (OPTIONAL)

LINKS IN PLACE

Länka först HF + -terminalen till LF + -terminalen och HF-terminalen till LF-terminalen med hjälp av länkarna i tillbehörspaketet. Den positiva (plus) terminalen på förstärkarens vänstra kanal (markerad + eller färgad röd) måste anslutas till den positiva HF-terminalen på vänster högtalar. Den vänstra högtalaren är den till vänster när du tittar på stereoparet från din lyssnarposition. Den negativa (minus) terminalen på förstärkarens vänstra kanal (markerad + eller färgad swart) måste anslutas till den negativa HF-terminalen på vänster högtalare.

Upprepa denna anslutningsprocess för rätt högtalare. Kom ihåg att det positiva (+ eller röda) på förstärkaren måste anslutas till det positiva (+ eller röda) på högtalaren och det negativa (- eller svart) till negativt. Välj en signalkälla, t.ex. en CD-spelare, slå på förstärkaren och skruva upp volymkontrollen långsamt för att kontrollera att båda högtalarna återger bas- och diskantinformation.

Jordanslutning:

För att optimena prestandan ytterligare, använd en skärmad eller skärmad högtalarkabel för att minska oïnskad radiofrekvensstörning. Skärmavslutningen ska anslutas till jord- eller jorduttaget (vit) på högtalaren och till jord- eller jordanslutningen på förstärkaren. Ältemativt, enn du inte använder en skärmad högtalarkabel men vill använda jordningsanläggningen, kür en enda kabel mellan högtalaren och förstärkarens jordanslutningar.

Bi-wire-läge

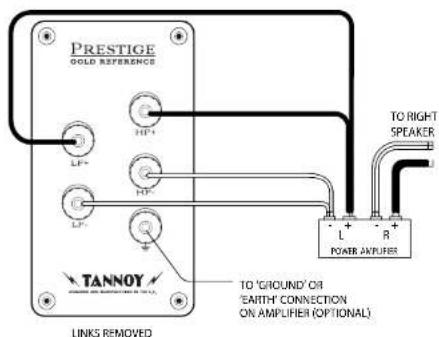

PRESTIGE GOLD REFERENCE LFP+ LFP- TANNOY LINKS REMOVED TO 'GROUND' OR 'EARTH' CONNECTION ON AMPLIFIER (OPTIONAL) TO RIGHT SPEAKER R POWER AMPUER

Observera i bi-vire-läge att länkkablama inte ska användas. Bästa resultat uppnäs med en specialdesignad högtalarkabel med två trädar.

Om din förstärkare inte är utrustad med två uppsättningar utgångar, vird vänster LF + (positiv) och vänster HF + (positiv) tillsammans i kabels förstärkare. Anslut dessa till förstärkaren Vänster kanalens positiva terminal märkt + (plus) eller färgad röd. Vird vänster LF - (negativ) och HF - (negativ) kalolar tillsammans och anslut dem till förstärkaren Vänster kanal negativa terminal markerad - (minus) eller färgad svart.

Anslut kablarna märkta Vänster LF + och Vänster LF- till vänster högtalar LF-anslutningar vid högtalaränden, se till att du noterar polaritetsmarkeringarna på kabelmanteln. Fortsätt sedan med att ansluta vänster HF + och vänster HF- till HF-terminalema på samma högtalare.

Upprepå denna process för att ansluta höger högtalare till förstärkarens högra kanalutgång, och se till att polariteten är kornekt hela tiden.

Bi-amp-läge

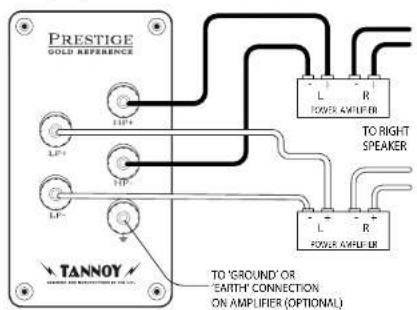

PRESTIGE GOLD REFERENCE LIP+ LIP+ LIP- TANNOY TO 'GROUND' OR "EARTH" CONNECTION ON AMPLIFIER (OPTIONAL) POWER AMPLIFIER L R R TO RIGHT SPEAKER L R R POWER AMPLIFIER

LINKS REMOVED

Bi-amping utökar principen för dubbelkupping ett steg längre. I detta anslutningsalternativ används separata effektförstärkare för bas- och diskantsignaler i varje högtalare. Fyra mono (eller två stereo) förstärkare av samma typ krävs för ett stereopar av högtalare.

Om två stereoförstärkare används rekommenderas att en förstärkare levererar basininformation till vänster och höger högtalare och den andra, diskanten. Det är viktigt att inte använda länkkablarna på terminalpanelen, annars kan förstärkarens skada uppstå.

Diskantjustering

Varje högtalare är utrustad med två reglage på den främre baffeln under det avtagbara gallret. Dessa väkelblock med hög ström är märkta ROLL OFF och ENERGY. De kan användas för att kompensera för de olika akustiska egenskaperna hos lysningsnummen. Kontrollerna bör justeras med förstärkarens tonkontroller i "platt" eller okompenserad position. Varje högtalare bör justeras individuellt. Att vriida förstärkarens balansreglering, för att välja först en högtalare och sedan den andra, uppäär lättast detta.

Energikontrollen har fem positioner. Det gör att utgången från högfrekvenskompressionsenheter kan ökas eller minskas från linjär eller 'platt' position över ett frekvensband från cirka 1 kHz till 27 kHz. Roll Off kontrollen har fem lägen (+2, nMå, -2, 4 och 6 dB per oktav) och ger justering vid extrema höga frekvenser från 5 kHz till 30 kHz.

Energikontrollen har en hyllefekt medan avstängningskontrollen ökar eller minskar lutningen för det extrema högkreventa svaret. Det piattste, mest linjära svaret från högtalaren kommer att erhällas med båda kontrolerna installå på LEVEL-positionen, och denna position bör användas för initiala lyssningstester. Om den övergripande kvaliteten på högfkvent ljud verkar för framträlande bör -1,5 eller -3 positionerna för energikontrollen prövas. Om luvet dervar dämpät i diskantområdet +1,5 eller +3 kan inställningar foredras. När energikontrollinställningen har faställtås kan avstängningskontrollen justeras för ett minnska eller åka det extema högkreventa innehålet vid behov.

Kom ihåg att ändringarna som kan göras genom att flytta antingen kontroll från en position till en annan är subtila. De hörs kanske inte lätt om programmaterialet har väldigt lite innehåll i det aktuella frekvensbandet. Välj ett välbalanserat musikstycke med ett komplett ljudspektrum. Rätt inställning kommer att hittas när högtalama inte längre syns och bara musikföreställningen hörs.

Skåpvård

Skåpet är färdigt enligt kravande standarder med noggrant utvalda massiva träslister och matchande åkta träfancer. Träet ska endast rengöras med en torr trasa eller med en lätt applicering av kvalitetsmöbler som inte är av silikon, till exempel specialiserat lannoy-vax som medfoljer tillbehörspaketet. Var försiktig så att du inte får polermedel på grillduken eller lackerad frontplatta.

Gemensamt med alla möbler i massirt trä kommer exponering för extrema värmer, kyla och varierande fukt att träet lättar lätt. Därför rekommenderas att högtalaren är skyddad från extrema miljöer för att skydda mot sådana händelser. Trä ändrar fäng när de utsätts för UV-innehåll i omgivande ljus och torkar ut över tiden, därav behovet av att "mata" träet med vaxet som tillhandahålls regelbundet.

Avlägsnande av galler

En speciell akustiskt transparent duk används i gallren. Men för ultimat trohet kommer entusiasten att det är bäst att använda dessa högtalare med borttagna galler under lyssningen. Avlägsnande av galler är också nödvändigt för åtkomst till frontpanelens kontroller.
