Turnberry GR-OW - Lautsprecher TANNOY - Kostenlose Bedienungsanleitung

Produkttyp	Hi-Fi-Lautsprecher mit Dual-Concentric-Technologie
Marke	Tannoy
Modell	Turnberry GR-OW
Technologie	Dual-Concentric mit Hochfrequenzkompression
Ausführung	Massivholz mit Echtholzfurnier
Gitter	Abnehmbar, akustisch transparentes Stoffgitter
Einstellbare Regler	Energy (5 Positionen) und Roll Off (5 Positionen) zur Höhenanpassung
Anschlussmöglichkeiten	Einfachverkabelung, Bi-Wiring, Bi-Amping
Anschlussklemmen	HF+, HF-, LF+, LF-, Erde (Abschirmung)
Mitgeliefertes Zubehör	Bi-Wiring-Brücken (x4), Entkopplungsspitzen (x8), Möbelpolitur (x1), einstellbare Füße (x8)
Pflege	Trockenes Tuch, silikonfreie Möbelpolitur
Sicherheit	Nicht öffnen, Stromschlaggefahr, Reparatur durch Fachpersonal
Betriebstemperatur	Bis zu 45°C, tropisches oder gemäßigtes Klima
Garantie	Eingeschränkt, siehe musictribe.com/warranty
Herstellungsland	Nicht angegeben

Häufig gestellte Fragen - Turnberry GR-OW TANNOY

Wie entpacke ich die Turnberry GR-OW Lautsprecher?

Überprüfen Sie zunächst den Karton auf Schäden. Drehen Sie den Karton um und entfernen Sie die Eckverpackungen, um den Sockel freizulegen. Entnehmen Sie das Zubehörpaket, drehen Sie dann den Karton mit dem Lautsprecher um und stellen Sie ihn auf den Boden. Heben Sie den Karton an, um den Lautsprecher freizulegen.

Welcher Abstand wird zwischen den Lautsprechern und den Wänden empfohlen?

Für optimale Leistung platzieren Sie die Lautsprecher mindestens 1 Meter von den Seitenwänden und mindestens 0,5 Meter von der Rückwand entfernt. Vermeiden Sie Ecken, um die Bassfrequenzen nicht zu übertreiben.

Wie installiere ich die Entkopplungsspitzen?

Schrauben Sie die mitgelieferten Spitzen in die Einsätze der Basis. Positionieren Sie den Lautsprecher und stellen Sie die Spitzen für maximale Stabilität ein. Ziehen Sie die Kontermuttern ohne Gewalt an. Bei empfindlichen Böden legen Sie die Metallschalen unter die Spitzen.

Wie führe ich eine Bi-Wiring-Verbindung durch?

Entfernen Sie die Brücken zwischen den HF- und LF-Klemmen. Verwenden Sie zwei Kabel pro Lautsprecher: eines für die Höhen (HF) und eines für die Tiefen (LF). Verbinden Sie die Verstärkerenden, indem Sie die positiven und negativen Kabel zusammen verdrillen und dann an die entsprechende Klemme des Verstärkers anschließen. Am Lautsprecher verbinden Sie jedes Kabel mit der passenden Klemme unter Beachtung der Polarität.

Wie stelle ich die Energy- und Roll-Off-Regler ein?

Stellen Sie zunächst die Klangregler des Verstärkers auf Neutral. Stellen Sie jeden Lautsprecher einzeln ein. Der Energy-Regler passt den Ausgangspegel des Kompressionstreibers von 1 kHz bis 27 kHz an, mit 5 Positionen (+1,5, 0, -1,5, -3). Der Roll-Off-Regler passt die Flanke der sehr hohen Frequenzen (5 kHz bis 30 kHz) an, mit 5 Positionen (+2, 0, -2, -4, -6 dB/Oktave). Beginnen Sie mit beiden auf 0 für einen linearen Frequenzgang.

Wie pflege ich das Holz des Gehäuses?

Reinigen Sie mit einem trockenen Tuch oder tragen Sie leicht silikonfreie Möbelpolitur auf (wie die mitgelieferte). Vermeiden Sie es, das Gitter oder die lackierte Schallwand zu polieren. Schützen Sie den Lautsprecher vor extremen Temperaturen und Feuchtigkeit.

Welche Verstärkerleistung wird für die Turnberry GR-OW empfohlen?

Die Anleitung gibt keine genaue Leistung an, empfiehlt jedoch die Verwendung eines Verstärkers mit höherer Leistung, der ohne Verzerrung arbeitet, anstelle eines schwächeren Verstärkers, der clippt. Vermeiden Sie eine Überlastung des Verstärkers, um Schäden an den Lautsprechern zu vermeiden.

Kann ich diese Lautsprecher mit einem leistungsschwachen Verstärker verwenden?

Ja, aber mit Vorsicht: Ein leistungsschwacher Verstärker, der bis zum Anschlag aufgedreht wird, kann Clipping (Verzerrung) erzeugen, das die Lautsprecher bei längerer Einwirkung beschädigt. Bevorzugen Sie einen leistungsstärkeren Verstärker, der mit weniger als 90 % seiner Leistung betrieben wird.

Was tun bei Funktionsstörungen der Lautsprecher?

Wenn Sie keinen Händler in Ihrer Nähe haben, kontaktieren Sie den Music-Tribe-Vertrieb Ihres Landes (Liste auf musictribe.com). Sie können auch die Online-Hilfe im Support-Bereich der Website nutzen. Bevor Sie das Produkt zurücksenden, registrieren Sie Ihre Reparaturanfrage unter der Garantie auf musictribe.com.

Wie registriere ich das Produkt für die Garantie?

Gehen Sie auf die Website musictribe.com und registrieren Sie Ihr Produkt so schnell wie möglich. Dies ermöglicht eine schnellere und effizientere Abwicklung von Reparaturen unter der eingeschränkten Garantie.

BEDIENUNGSANLEITUNG Turnberry GR-OW TANNOY

DE Wichtige Sicherheitshinweise

Vorsicht

Die mit dem Symbol markierten Anschlüsse führen so viel Spannung, dass die Gefahr eines Stromschlags besteht. Verwenden Sie nur hochwertige, professionelle Lautsprecherkabel mit vorinstallierten 6,35 mm MONO-Klinkensteckern oder Lautsprecherstecker mit Drehverriegelung. Alle anderen Installationen oder Modifikationen sollten nur von qualifiziertem Fachpersonal ausgeführt werden.

Achtung Um eine Gefährdung durch Stromschlag auszuschließen, darf die Geräteabdeckung bzw. Geräterückwand nicht abgenommen werden. Im Innern des Geräts befinden sich keine vom Benutzer reparierbaren Teile. Reparaturarbeiten dürfen nur von qualifiziertem Personal ausgeführt werden.

67Quick Start GuidePHLS1IGL GR TU NBLHHY GH-OW

Achtung

Um eine Gefährdung

durch Feuer bzw.

Stromschlag auszuschließen, darf dieses Gerät weder Regen oder Feuchtigkeit ausgesetzt werden noch sollten Spritzwasser oder tropfende Flüssigkeiten in das Gerät gelangen können. Stellen Sie keine mit Flüssigkeit gefullten Gegenstände, wie z. B. Vasen, auf das Gerät.

Achtung

Die Service-Hinweise sind

nur durch qualifiziertes

Personal zu befolgen. Um eine Gefährdung durch Stromschlag zu vermeiden, führen Sie bitte keinerlei Reparaturen an dem Gerät durch, die nicht in der Bedienungsanleitung beschrieben sind. Reparaturen sind nur von qualifiziertem Fachpersonal durchzuführen.

1. Lesen Sie diese Hinweise.

2. Bewahren Sie diese Hinweise auf.

3. Beachten Sie alle Wamhinweise.

4. Befolgen Sie alle

Bedienungshinweise.

1. Betreiben Sie das Gerät nicht in

der Nähe von Wasser.

1. Reinigen Sie das Gerät mit einem trockenen Tuch.

2. Blockieren Sie nicht die Belüftungsschlitze. Beachten Sie beim Einbau des Gerätes die Herstellerhinweise.

3. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf. Solche Wärmequellen sind z. B. Heizkörper, Herde oder andere Wärme erzeugende Geräte (auch Verstärker).

4. Entfernen Sie in keinem Fall die Sicherheitsvorrichtung von Zweipol- oder geerdeten Steckern. Ein Zweipolstecker hat zwei unterschiedlich breite Steckkontakte. Ein geerdeter Stecker hat zwei Steckkontakte und einen dritten Erdungskontakt. Der breitere Steckkontakt oder der zusätzliche Erdungskontakt dient Ihrer Sicherheit. Falls das mitgelieferte Steckerformat nicht zu Ihrer Steckdose passt, wenden Sie sich bitte an einen Elektriker, damit die Steckdose

entsprechend ausgetauscht wird.

1. Verlegen Sie das Netzkabel so, dass es vor Tritten und scharfen Kanten geschützt ist und nicht beschädigt werden kann. Achten Sie bitte insbesondere im Bereich der Stecker, Verlängerungskabel und an der Stelle, an der das Netzkabel das Gerät verlässt, auf ausreichenden Schutz.

2. Das Gerät muss jederzeit mit intaktem Schutzleiter an das Stromnetz angeschlossen sein.

3. Sollte der Hauptnetzstecker oder eine Gerätesteckdose die Funktionseinheit zum Abschalten sein, muss diese immer zugänglich sein.

4. Verwenden Sie nur Zusatzgeräte/Zubehörteile, die laut Hersteller geeignet sind.

1. Verwenden

Sie nur Wagen.

Standvorrich-

tungen, Stative.

Halter oder Tische.

die vom Hersteller

benannt oder im Lieferumfang des Geräts enthalten sind. Falls Sie einen Wagen benutzen, seien Sie vorsichtig beim Bewegen der Wagen- Gerätkombination, um Verletzungen durch Stolpern zu vermeiden.

1. Ziehen Sie den Netzstecker bei Gewitter oder wenn Sie das Gerät längere Zeit nicht benutzen.

2. Lassen Sie alle Wartungsarbeiten nur von qualifiziertem Service-Personal ausfuhren. Eine Wartung ist notwendig, wenn das Gerät in irgendeiner Weise beschädigt wurde (z. B. Beschädigung des Netzkabels oder Steckers), Gegenstände oder Flüssigkeit in das Geräteinnere gelang sind, das Gerät Regen oder Feuchtigke ausgesetzt wurde, das Gerät nicht ordnungsgemäß funktioniert oder auf den Boden gefallen ist.

1. Korrekte

Entsorgung dieses

Produkts: Dieses Symbol

weist darauf hin, das

Produkt entsprechend

der WEEE Direktive (2012/19/EU) und der jeweiligen nationalen Gesetze nicht

zusammen mit Ihren Haushaltsabfällen zu entsorgen. Dieses Produkt sollte bei einer autorisierten Sammelstelle für Recycling elektrischer und elektronischer Geräte (EEE) abgegeben werden. Wegen bedenklicher Substanzen, die generell mit elektrischen und elektronischen Geräten in Verbindung stehen, könnte eine unsachgemäße Behandlung dieser Abfallart eine negative Auswirkung auf Umwelt und Gesundheit haben. Gleichzeitig gewährleistet Ihr Beitrag zur richtigen Entsorgung dieses Produkts die effektive Nutzung natürlicher Ressourcen. Für weitere Informationen zur Entsorgung Ihrer Geräte bei einer Recycling-Stelle nehmen Sie bitte Kontakt zum zuständigen städtischen Büro, Entsorgungsamt oder zu Ihrem Haushaltsabfallentsorger auf. 18. Installieren Sie das Gerät nicht in einer beengten Umgebung, zum Beispiel Bücherregal oder ähnliches. 19. Stellen Sie keine Gegenstände mit offenen Flammen, etwa brennende Kerzen, auf das Gerät. 20. Beachten Sie bei der Entsorgung von Batterien den Umweltschutz-Aspekt. Batterien müssen bei einer Batterie-Sammelstelle entsorgt werden. 21. Dieses Gerät ist in tropischen und gemäßigten Klimazonen bis 45°C Einsetzbar.

HAFTUNGSAUSSCHLUSS

Music Tribe übernimmt keine Haftung für Verluste, die Personen entstanden sind, die sich ganz oder teilweise auf hier enthaltene Beschreibungen, Fotos oder Aussagen verlassen haben. Technische Daten, Erscheinungsbild und andere Informationen können ohne vorherige Ankündigung

geändert werden. Alle Warenzeichen sind Eigentum der jeweiligen Inhaber. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TG Electronics, TG Health

TC Electronic, TC Helicon, Behringer, Bugera, Oberheim, Auratone, Aston Microphones und

Coolaudio sind Warenzeichen oder eingetragene Warenzeichen der Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Alle Rechte vorbehalten.

Die geltenden Garantiebedingungen und zusätzliche Informationen bezüglich der von Music Tribe gewährten beschränkten Garantie finden Sie online unter musictribe.com/warranty.

Instruções de

Serviceinstruktionen

Ich odpowiednich wrasciclen.

Midas, Mark Teknik, Lab Gruppen,

Musik ist eine Kunstform, die in all'her Schönheit, Detailgenauigkeit und Vauance ohne die geringste Färbung erlebt werden muss, die ihre reinste Essenz sofort beeinträchtigen kann. Ein wirklich großartiges Lautsprecherdesigen ermöglicht es dem Lautsprechsystem, sich aus der Klanglandschaft zu entfernen und die Musik auf eine Weise zu präsentieren, die Sie wie eine Live Performance unhimilt. In den 1970er Jahren schuf Tannoy eine Reithe von Monitoren, die Art und Weise, wie Staudiogenieure und Apodilphiile gleichermaßen hochwertige Audioqualität erlebten, für immer veränderten. Die Tannoy HPD-Serie wurde schnell zu einem der beliebtesten HIFI-Lautsprecher aller Zeiten.

Der TURNBERRY Dual Concentric Hi-Fi-Lautsprecher ist mehr als nur eine Himmage an seinen Vorgänger. Durch die Implementierung neuer, nachskalcierter Treiber und Komponenten einer Technologie, die zu diesem Zeitpunkt noch nicht verfügbar war – wird das Tannoy HPD-Erbe einer außergewöhnlich transparenten Leistung weiter gestelert. Einfach ausgedrückt, bietet der TURNBERRY einer neuen Generation von Musikliebhabern legendäre HPD-Leistung.

Auspacken

Untersuchen Sie alle Teile des Verpackungsmaterials und untersuchen Sie den Karton auf Anzeichen von äußeren Schäden. Wenn Anzeichen einer übermäßigen Beschädigung der Verpackung und der daraus resultierenden Beschädigung des Lautsprechers vorliegen, informieren Sie sofort den Spediteur und den Lieferanten. Bewahren Sie die Verpackung unter solchen Umständen immer für eine spätere Prüfung auf.

Überprüfen Sie den Inhalt des Zubehörpakets für das Lautsprecherpaar wie folgt:

• Zweidrahtverbindungen (x4)
• Teppichspitzen (x8)
• Dose Holzwachs (x1)
- Verstellbare Rüße (x8) - Dokumentation zum Willkommenspaket

Lüsen Sie den Boden des Kartons. Falten Sie die Endblätter aus dem Weg und entfernen Sie die 4 Eckverpackungsstücke, um den Sockel und den Boden des Lautsprechergehäuses freizulegen. Suchen Sie das Zubehörpaket und entfernen Sie es vorsichtig aus dem Karton.

DE

Drehen Sie den Karton und den Lautsprecher um, sodass der Schrank jetzt im Karton auf dem Boden steht. Heben Sie den Karton nach oben, um den Lautsprecher freizulegen.

Stellen Sie die Lautsprecher so auf, dass die beworzigte Hörposition ungefahr 15 ^° von den Achsen der Gehäuse entfernt ist. Die Achsen beleder Schränke sollten sich an einem Punkt leicht vor der Hörposition schreiden. Denken Sie datan, dass die Nähe der Lautsprecher zu Wänden und Ecken den Klang beeinfluss. Wahrscheinlich sind einige Experimente erforderlich, um die Stereobildtiefe und die niederfrequente Klangqualität zu optimieren. In der Nähe von Wardpositionen und Raumecken erhöht sich die Schallenergie bei sehr niedrigen Frequenzen. Reflektierende benachbarte Wände können das Stereobild durch unerwünschte Reflexionen stören.

Um die beste akustische Leistung zu erzielen und ihre außergewöhnlichen Stereobildtiefenfähigkeiten voll auszuschöpfen, sollten die Lautsprecher idealerweise mindestens 1 m von einer Seitenwand oder reflektierenden Oberfläche und mindestens 0,5 m von einer Rückwand entfernt verwendet werden.

In der Basis der Lautsprecher befinden sich Einsätze für Abwärtsspitzen, die maximale Stabilität bieten. Die mitgelieferten Spikes sollten in die Basis der Lautsprecher eingeschraubt werden. Wenn der Lautsprecher in aufrechter Position installiert ist, sollten die Spikes zwischen den Geweben Ihres Teppichs verlaufen, um den Boden darunter zu berühren.

Stellen Sie die Spikes für maximale Stabilität ein und ziehen Sie die Kontermuttern fest an, jedoch ohne übermäßige Kraftanwendung.

Für polierte Holzhöden und andere empfindliche Oberflächen sind Metallbecher vorgesehen, die unter den Spikes platziert werden können.

Konsultieren Sie den Abschnitt mit den Produktspezifikationen in diesem Handbuch, da hier der akzeptable Leistungsbereich für die Verstärkung Ihres Verstärkers deutlich angezeigt wird. Wie bei allen Laufsprechersystemen hängt die Belastbarkeit von der Wärmekapazität der Schwingspule ab. Es ist darauf zu achten, dass kein Verstärker übersteuert wird, da dies zu einer Überlastung des Ausgangs führt, was zu einem Übersteuern oder einer Verzerrung des Ausgangssignals führt. Dies kann zu Schäden an den Laufsprechem führen, wenn diese über einen längeren Zeitraum ausgeführt werden. Im Allgemeinen bringt ein Verstärter mit höherer Leistung, der hart läuft, aber keine Verzerrungen aufweist, ein geringes Risiko für eine Beschädigung des Laufsprechers als ein Verstärker mit niedrigerer Leistung, der ständig abschneidet. Denken Sie auch daran, dass ein Rohleistungsverstärker, der mit weniger als 90% der Ausgangsleistung betrieben wird, im Allgemeinen viel besser klingt als ein Beispiel mit niedrigerer Leistung, das um 100% kämpft.

Verwenden Sie immer die beste Kabelqualität, die in Ihrem Budget verfügbar ist. Hochwertige Audiosignale, die vom Verstärker zum Laatsprecher übertragen werden, stellen ungewöhnliche Anforderungen an das Kabel. Informationen zu großem Dynamikbereich und großer Bandreite müssen mit der Fähigkeit koedisternen, Spitzenstöße von mindestens 10 Ampere zu übertragen, ohne dass Verluste oder Signalbeeinträchtigungen auftreten. Wir empfehlen, dass Sie die Kabel für jeden Laatsprecher immer gleich lang halten. Denken Sie daran, dass die Kabelkonstruktion die Klangqualität bereinträchtigen kann. Experimentieren Sie also, um ein Kabel zu finden, dazu in Ihrem Ohr und Ihrem Audiosystem passt.

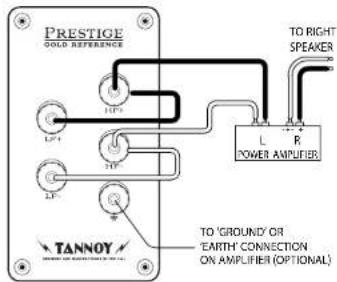

Single Wire Mode

PRESTIGE GOLD REFERENCE LFP+ LFP- TANNOY TO RIGHT SPEAKER L R POWER AMPUER TO 'GROUND' OR "EARTH" CONNECTION ON AMPUER (OPTIONAL)

LINKS IN PLACE

Verbinden Sie zuerst den HF + Anschluss mit dem LF + Anschluss und den HF-Anschluss mit dem LF-Anschluss, indem Sie die im Zubehörpaket enthaltenen Verbindungen verwenden. Der Pluspol (Plus) am linken Kanal des Verstärkers (mit + oder not markiert) muss mit dem Pluspol HF am linken Lautsprecher verbunden werden. Der linke Lautsprecher befindet sich auf der linken Seite, wenn Sie das Stereopaar von Ihrer Position aus betrachten. Der Minuspol (Minus) am linken Kanal des Verstärkers (schwarz markiert oder gefährlt) muss mit dem negativen DH-Anschluss am linken Lautsprecher verbunden werden.

Wiederholen Sie diesen Verbindungssorgang für den richtigen Lautsprecher. Derken Sie daran, dass das Plus (+ oder Rot) am Verstärker mit dem Plus (+ oder Rot) am Lautsprecher und das Negativ (- oder Schwarz mit dem Negativ verbunden sein muss. Wählen Sie eine Signalquelle, z. B. einen CD-Player, schalten Sie den Verstärker ein und drehen Sie den Lautstärkoregler langsarn auf, um zu überprüfen, ob beide Lautsprecher Bass- und Höheninformationen wiedergeben.

Erdungsanschluss:

Verwenden Sie zur weiteren Optimierung der Leistung ein abgeschirmtes oder abgeschirmtes Lautsprecherkabel, um unerwünschte Hochfrequenzstärungen zu reduzieren. Der Abschimmungsanschluss sollte an den Erdungs- oder Erdungssanschluss (weiß) des Lautsprechers und an den Erdungs- oder Erdungssanschluss des Verstärkers angeschlossen werden. Wenn Sie alternativ kein abgeschirmtes Lautsprecherkabel verwenden, aber die Erdungsfunktion nutzen möchten, verlegen Sie ein einzelnes Kabel zwischen den Erdungsklemmen des Lautsprechers und des Verstärkers.

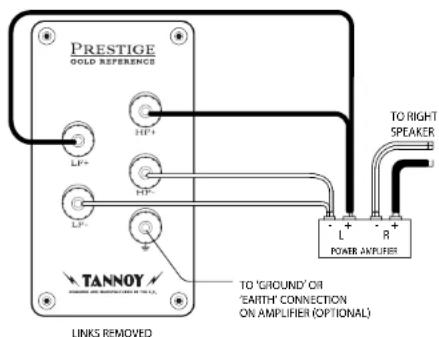

Bi-Wire-Modus

PRESTIGE GOLD REFERENCE HP+ HP- HP- L+ R+ TO RIGHT SPEAKER L+ R+ POWER AMPLIFIER TANNOY LINKS REMOVED TO 'GROUND' OR 'EARTH' CONNECTION ON AMPLIFIER (OPTIONAL) +

Bitte beachten Sie im Zweidrahtmodus, dass die Verbindungskabel nicht verwendet werden dürfen. Die besten Ergebnisse werden mit einem speziell entwickelten Zweidraht-Lautsprecherkabel erzielt.

Wenn Ihr Verstärker nicht mit zwei Sätzen von Ausgangsanschlüssen ausgestattet ist, drehen Sie den linken LF + (positiv) und den linken HF + (positiv) am Verstärkenterende der Kabel zusammen. Schließen Sie diese an den Pluspol des Verstärkers an. Linker Kanal-Pluspol markiert mit + (plus) oder rot gefärbt. Vertrillen Sie das linke LF - (negativ) und das HF - (negativ) Kabel und verbinden Sie sie mit dem negativen Anschluss des linken Kanals, der mit - (minus) oder schwarz markiert ist.

Schließen Sie am Lautsprecherende die mit Links LF + und Links LF- gekennzeichneten Kabel an die LF-Anschlüsse des linken Lautsprechers an und achten Sie darauf, dass Sie die Polaritätsmarkierungen auf der Kabelummantelung beachten. Schließen Sie dann den linken HF + und den linken HF - an die HF-Klemmen desselben Lautsprechers an.

Wiederholen Sie diesen Vorgang, um den rechten Lautsprecher an den rechten Kanalausgang des Verstärkers anzuschließen, und stellen Sie erneut sicher, dass die Polarität durchgehend korrekt ist.

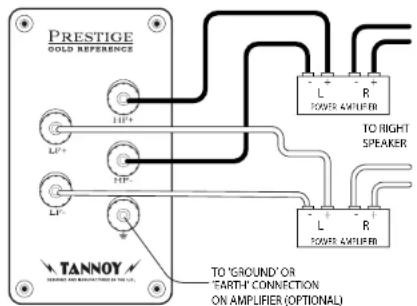

Bi-Amp-Modus

PRESTIGE GOLD REFERENCE LIP+ LIP+ LIP- TANNOY TO 'GROUND' OR "EARTH" CONNECTION ON AMPLIFIER (OPTIONAL) POWER AMPLIFIER R L R TO RIGHT SPAKER L R POWER AMPLIFIER

LINKS REMOVED

Bi-Amping erweitert das Prinzip der Bi-Verdrahtung um eine Stufe weiter. Bei dieser Verbindungsoption werden separate Leistungsverstärker für Bass- und Höhen-Signale in jedem Lautsprecher verwendet. Für ein Stereo-Lautsprecherpaar sind vier Mono- (oder zwei Stereo-) Verstärker des gleichen Typs erforderlich.

Wenn zwei Stereoverstärker verwendet werden, wird empfohlen, dass ein Verstärker den linken und rechten Lautsprechern Bassinformationen und dem anderen die Höheninformationen liefert. Es ist wichtig, die Verbindungskabel an der Klemmenleiste nicht zu verwenden, da sonst der Verstärker beschädigt werden kann.

Höheneinstellung

Jeder Lautsprecher ist mit zwei Bedienelementen ausgestattet, die sich an der worderen Schallwand unter dem abnehmbaren Köhlergrill befinden. Diese Hochstromschaftblöcke sind mit ROLL OFF und ENERGY gekennzeichnet. Sie können verwendet werden, um die unterschiedlichen akustischen Eigenschaften von Hürkräumen zu kompensieren. Die Regler sollten so eingestellt werden, dass sich die Verstärker-Klangregler in der Position "Rach" oder "nicht kompensiert" befinden. Jeder Lautsprecher sollte individuell eingestellt werden. Durch Drehen des Versärker-Balance-Reglers, um zuerst einen Lautsprecher und dann den anderen auszuwählen, wird dies am einfachsten erreicht.

Die Energiesteuerung hat fünf Positionen. Es ermöglicht das Erhöhen oder Verringern des Ausgangs der Hochfrequenz-Kompressionsantriebseinheit von der linearen oder "flächen" Position über ein Frequenzband von ungefähr 1 kHz bis 27 kHz. Der Roll-Off-Regler verfügt über fünf Positionen (+2, Pegel, -2, -4 und -6 dB pro Oktave) und ermöglicht die Einstellung bei extrem hohen Frequenzen von 5 kHz bis 30 kHz.

Die Energiesteuerung hat einen Regaleffekt, während die Abrollsteuerung die Steigung des extrem hohen Frequenzgangs erhöht oder verringert. Die Flachste und linearste Reaktion des Lautspruchers wird erzielt, wenn beide Regler auf die Position LEVEL eingestellt sind. Diese Position sollte für erste Hörtests verwendet werden. Wenn der Gesundqualität des Hochfrequenztons zu stark erscheint, sollten die Positionen -1,5 oder -3 für die Energiesteuerung ausprobiert werden. Wenn der Klang im Höhenbereich gedämpft erscheint, können +1,5 oder +3 Einstellungen verzurzugt werden. Sobald die Einstellung für die Energiesteuerung festgelegt wurde, kann die Abrollsteuerung angepasst werden, um den extrem hohen Frequenzgehalt bei Bedarf zu verringern oder geringfügig zu erhöhen.

Denken Sie daran, dass die Änderungen, die durch Verschieben eines Steuerelements von einer Position in eine andere vorgenommen werden können, subtil sind. Sie sind möglicherweise nicht leicht zu hören, wenn das Programmmaterial im betrachteten Frequenzband nur sehr wenig Inhalt enthält. Wählen Sie ein ausgewogenes Musikstück mit einem vollen Klangspektrum. Die richtige Einstellung wird gefunden, wenn die Lautsprecher nicht mehr sichtbar sind und nur die musikallische Darbleitung zu hören ist.

Schrankpflege

Der Schrank wird nach strengen Standards mit sorgfältig ausgewählten Massivholzformteilen und passenden Echtholzfurnieren fertiggestellt. Das Holz sollte nur mit einem trockenen Tuch oder mit einer leichten Anwendung von hochwertiger Nicht-Sillikon-Möhelpollitur wie dem im Zubehörpaket enthaltenen Tannoy-Spezialwachs gereinigt werden. Achten Sie darauf, dass das Kühlerogrilltuch oder die lackierte Frontblende nicht poliert werden.

Wie bei allen Massivholzmäubeln führt eine extreme Hitze, Kälte und unterschiedliche Luftfeuchtigkeit dazu, dass sich das Holz leicht entspannt. Daher wird empfohlen, den Lautsprecher vor extremen Umwelteinflüssen zu schützen, um sich vor solchen Ereignissen zu schützen. Jedes Holz ändert seine Farbe, wenn es dem UV-Gehalt des Umgebungslichts ausgesetzt wird, und trocknet mit der Zeit aus. Daher muss das Holz regelmäßig mit dem bereitgestellten Wachs „gefüttert“ werden.

Ausbau des Kühlergrills

In den Gittern wird ein spezielles akustisch transparentes Tuch verwendet. Für ultimative Wiedergabetreue ist es für den Enthusiasten jedoch am besten, diese Lautsprecher zu verwenden, deren Gitter während des Hörens entfernt werden. Das Entfernen des Gitters ist auch für den Zugriff auf die Bedienelemente auf der Vorderseite erforderlich.

Introdução

1. Online registrieren. Bitte registrieren Sie Ihr neues Music Tribe-Gerät direkt nach dem Kauf auf der Website musictribe.com. Wenn Sie Ihren Kauf mit unserem einfachen online Formular registrieren, können wir Ihre Reparaturansprüche schneller und effizienter bearbeiten. Lesen Sie bitte auch unsere Garantiebedingungen, falls zutreffend.

2. Funktionsfehler. Sollte sich kein Music Tribe Händler in Ihrer Nähe befinden, können Sie den Music Tribe Vertrieb Ihres Landes kontaktieren, der auf musictribe.com unter „Support“ aufgeführt ist. Sollte Ihr Land nicht aufgelistet sein, präfen Sie bitte, ob Ihr Problem von unserem „Online Support“ gelöst werden kann, den Sie ebenfalls auf musictribe.com unter „Support“ finden. Alternativi reichen Sie bitte Ihren Garantieanspruch online auf musictribe.com ein, BEVOR Sie das Produkt zurücksenden.

3. Stromanschluss. Bevor Sie das Gerät an eine Netzsteckdose anschließen, prüfen Sie bitte, ob Sie die korrekte Netzspannung für Ihr spezielles Modell verwenden. Fehlerhafte Sicherungen müssen ausnahmslos durch Sicherungen des gleichen Typs und Nennwerts ersetzt werden.

Outras Informações

Importantes
