Turnberry GR-OW - Alto-falante TANNOY - Manual de utilização gratuito

Tipo de produto	Alto-falante Hi-Fi de duplo concêntrico
Marca	Tannoy
Modelo	Turnberry GR-OW
Tecnologia	Duplo concêntrico com compressão de alta frequência
Acabamento	Madeira maciça com folheado verdadeiro
Grade	Removível, tecido acusticamente transparente
Controles ajustáveis	Energy (5 posições) e Roll Off (5 posições) para ajuste de agudos
Opções de conexão	Monocabo, bicabo, biamplificação
Terminais	HF+, HF-, LF+, LF-, Terra (blindagem)
Acessórios fornecidos	Ligações bifilares (x4), pontas de desacoplamento (x8), cera para móveis (x1), pés ajustáveis (x8)
Manutenção	Pano seco, cera para móveis sem silicone
Segurança	Não abrir, risco de choque elétrico, reparo por profissional
Temperatura de uso	Até 45°C, clima tropical ou moderado
Garantia	Limitada, consulte musictribe.com/warranty
País de fabricação	Não especificado

Perguntas frequentes - Turnberry GR-OW TANNOY

Como desembalar as caixas acústicas Turnberry GR-OW?

Inspecione primeiro a caixa para detectar danos. Vire a caixa e remova as embalagens de canto para expor a base. Remova o pacote de acessórios, então vire a caixa com o alto-falante para colocá-lo no chão. Levante a caixa para revelar a caixa acústica.

Qual é a distância recomendada entre as caixas acústicas e as paredes?

Para melhor desempenho, coloque as caixas acústicas a pelo menos 1 metro das paredes laterais e a pelo menos 0,5 metro da parede traseira. Evite cantos para não exagerar as frequências graves.

Como instalar as pontas de desacoplamento?

Enrosque as pontas fornecidas nos insertos da base. Posicione a caixa acústica e ajuste as pontas para máxima estabilidade. Aperte as contraporcas sem forçar. Para pisos delicados, coloque as cápsulas metálicas sob as pontas.

Como realizar uma conexão em bicabo?

Remova as ligações entre os terminais HF e LF. Use dois cabos por caixa acústica: um para agudos (HF) e um para graves (LF). Conecte as extremidades do amplificador torcendo os positivos juntos e os negativos juntos, depois ligue ao terminal correspondente do amplificador. Na caixa acústica, conecte cada cabo ao terminal apropriado respeitando a polaridade.

Como ajustar os controles Energy e Roll Off?

Primeiro, coloque os controles de tonalidade do amplificador na posição plana. Ajuste cada caixa acústica individualmente. O controle Energy ajusta o nível de saída do alto-falante de compressão de 1 kHz a 27 kHz, com 5 posições (+1,5, 0, -1,5, -3). O controle Roll Off ajusta a inclinação das altas frequências (5 kHz a 30 kHz) com 5 posições (+2, 0, -2, -4, -6 dB/oitava). Comece com ambos em 0 para resposta linear.

Como fazer a manutenção da madeira do gabinete?

Limpe com um pano seco ou aplique levemente cera para móveis sem silicone (como a fornecida). Evite polir a grade ou o defletor laqueado. Proteja a caixa acústica de temperaturas extremas e umidade.

Qual potência de amplificador é recomendada para as Turnberry GR-OW?

O manual não fornece potência exata, mas recomenda usar um amplificador de potência mais alta operando sem distorção em vez de um amplificador mais fraco que distorce. Evite sobrecarregar o amplificador para não danificar os alto-falantes.

Posso usar essas caixas acústicas com um amplificador de baixa potência?

Sim, mas com cuidado: um amplificador de baixa potência levado ao máximo pode gerar distorção de corte (distorção) que danifica os alto-falantes se prolongado. Prefira um amplificador mais potente usado a menos de 90% de sua potência.

O que fazer em caso de mau funcionamento das caixas acústicas?

Se não houver revendedor perto de você, entre em contato com o distribuidor Music Tribe do seu país (lista em musictribe.com). Você também pode usar a ajuda online na seção Suporte do site. Antes de devolver o produto, registre sua solicitação de reparo em garantia em musictribe.com.

Como registrar o produto para garantia?

Acesse o site musictribe.com e registre seu produto o mais rápido possível. Isso permite um gerenciamento mais rápido e eficiente dos reparos sob garantia limitada.

MANUAL DE UTILIZADOR Turnberry GR-OW TANNOY

Segurança Importantes

CAUTION

RISK OF ELECTRIC SHOE DO NOT OPEN!

ATTENTION

POQUE D'ÉLECTRODUTIVE HE PAS OUVIR !

Aviso!

Terminais marcados

com o símbolo carregam

rica de magnitude

suficiente para constituir um risco de choque elétrico. Use apenas cabos de alto-falantes de alta qualidade com plugues TS de 34* ou plugues com trava de torção pré-instalados. Todas as outras instalações e modificações devem ser efetuadas po pessoas qualificadas.

Este símbalo, onde quer

que o encontre, alerta-o

para a leitura das

instruções de manuseamento que acompanham o equipamento. Por favor leia o manual de instruções.

Atenção

De forma a diminuir

o risco de choque

eléctrico, não remover a cobertura (ou a secção de trás). Não existem peças substituíveis por parte do utilizador no seu interior. Para esse efeito recorrer a um técnico qualificado.

Atenção

Para reduzir o risco de

incêndios ou choques

eléctricos o aparelho não deve ser exposto à chuva nem à humidade. Além disso, não deve ser sujeito a salpicos, nem devem ser colocados em cima do aparelho objectos contendo líquidos, tais como jarras.

Atenção

Estas instruções de

operação devem se

utilizadas, em exclusivo, por técnicos de assistência qualificados. Para evitar choques eléctricos não proceda a reparações ou intervenções, que não as indicadas nas instruções de operação, salvo se possuir as qualifi-cações necessárias. Para evitar choques eléctricos não proceda a

reparações ou intervenções, que não as indicadas nas instruções de operação. Só o deverá fazer se possuir as qualificações necessárias.

1. Leia estas instruções.

2. Guarde estas instruções.

3. Preste atenção a todos os avisos.

4. Sina todas as instruções.

5. Não utilize este dispositivo perto

de água

1. Limr

2. Limpe apenas com um pano seco.

3. Não abetra os entrados de

4. Não obstruída as entradas de ventilação. Instalo do acordo ex

Instruções do fabricante.

1. Não instale perto de quaisquer fontes de calor tais como radiadores, bocas de ar quente, fogões de sala ou outros aparelhos (incluindo amplificadores) que produzam calor
2. Não anule o objectivo de

segurança das fichas polarizadas ou do tipo de ligação à terra. Uma ficha polarizada dispõe de duas palhetas sendo uma mais larga do que a outra. Uma ficha do tipo ligação à terra dispõe de duas palhetas e um terceiro dente de ligação à terra. A palheta larga ou o terceiro dente são fornecidos para sua segurança. Se a ficha fornecida não encaixar na sua tomada, consulte um electricista para a substituição da tomada obsoleta.

1. Proteja o cabo de alimentação de pisadelas ou apertos, especialmente nas fichas, extensões, e no local de saída da unidade. Certifique-se de

que o cabo eléctrico está protegido. Verifique particularmente nas fichas, nos receptáculos e no ponto em que o cabo sai do aparelho.

1. O aparelho tem de estar sempre conectado à rede eléctrica com o condutor de protecção intacto.

2. Se utilizar uma ficha de rede principal ou uma tomada de aparelhos para desligar a unidade de funcionamento, esta deve estar sempre acessível.

3. Utilize apenas ligações/acessórios especificados pelo fabricante.

1. Utilize apenas

com o caminho,

estrutura, tripé,

suporte, ou mesa

especificados pelo

fabricante ou

vendidos com o dispositivo.

Quando utilizar um carrinho, tenha cuidado ao mover o conjunto carrinho/ dispositivo para evitar danos provocados pela terpidação.

1. Desligue este dispositivo durante as trovoadas ou quando não for utilizado durante longos períodos de tempo.

2. Qualquer tipo de reparação

deve ser sempre efectuado por pessoal qualificado. É necessária uma reparação sempre que a unidade tiver sido de alguma forma danificada, como por exemplo: no caso do cabo de alimentação ou ficha se encontrarem danificados; na eventualidade de líquido ter sido derramado ou objectos terem caído para dentro do dispositivo, no caso da unidade ter estado exposta à chuva ou à humidade; se esta

não funcionar normalmente, ou se tiver caído.

1. Correcta eliminação

deste produto: este

simbolo indica que o

produto não deve ser

eliminado juntamente

com os resíduos domésticos, segundo a Directiva REEE (2012/19/EU) e a legislação nacional. Este produto deverá ser levado para um centro de recolha licenciado para a reciclagem de resíduos de

de resíduos pode ter um eventual impacto negativo no ambiente e na saúde humana devido a substâncias potencialmente penigosas que estão geralmente associadas aos EEE. Ao mesmo tempo, a sua colaboração para a eliminação correcta deste produto irá contribuir para a utilização eficiente dos recursos naturais. Para mais informação acerca dos locais onde poderá deixar o seu equipamento usado para reciclagem, é favor contactar os serviços municipais locais, a entidade de gestão de resíduos ou os serviços de recolha de

1. Não instale em lugares confinados, tais como estantes ou unidades similares.

2. Não coloque fontes de chama, tais como velas acesas, sobre o aparelho.

3. Favor, obedecer os aspectos ambientais de descarte de bateria. Baterias devem ser descartadas em um ponto de coletas de baterias.

4. Esse aparelho pode ser usado em climas tropicais e moderados até 45°C.

GARANTIA LIMITADA

Para obter os termos de garantia aplicáveis e condições e informações adicionais a respeito da garantia limitada do Music Tribe, favor verificar detalhes na íntegra através do website musictribe.com/warranty.

A música é uma forma de arte que precisa ser experimentada em toda a sua beleza, detalhes e nuances, sem a menor coloração que pode desviar instantamente-se sua essência mais pura. Um design de alitalante verdadeiramente excelente permite que o sistema de alitalantes se retire da paisagem sonora e apresente a música de uma forma que o envolve da mesma forma que uma apresentação ao vivo. Na década de 1970, a Tannuy criou uma gama de monitores que mudou para sempre a forma como os engenhelos de estódio e os audiófilos escolhiam experimentar áudio de alta qualidade. A série Tannuy HPD rapidamente se tornou uma das caixos de som Hi-Fi mais queridas de todos os tempos.

Mais do que apenas uma homenagem ao seu antecessor, o alto-falante Hi-Fi Dual Concêntrico TURNBERRY eleva ainda mais a herança Tannoy HPD de desempenho excepcionalmente transparente por meio da implementação de novos drivers e componentes aprimorados - tecnologia que não estava disponível na época. Simplificando, o TURNBERRY oferece desempenho lendário de HPD para uma nova geração de aficionados da música.

Desempacotar

Examine todas as peças do material de embalagem e inspezione a calixa para ver se há sinais de danos externos. Se houver evidência de danos excessivos na embalagem e danos resultantes no alto-falante, informe a transportadora e o fornecedor imediatamente. Sempre mantenha a embalagem nessas circunstâncias para exames subsequentes.

Verifique o conteúdo do pacote de acessórios para o par de alto-falantes da seguinte forma:

• Links bi-wire (x4)
  • Pregos de carpete (x8)
  • Lata de cera de madeira (x1)
  • Pésajustáveis(x8)
• Documentação do pacote de boas-vindas

Desaperte o fundo da caixa. Dobre as folhas de extremidade para fora do carminho e remova as 4 peças de embalagem de canto para revelar o pedestal e a parte inferior do gabinete do alto-falante. Localize e remova cuidadosamente o pacote de acessórios da caixa.

PT

Vire a caixa e o alto-falante para que o gabinete fique no chão dentro da caixa. Levante a caixa para revelar o alto-falante.

Posicione ao alto falantes de forma que a posição de audição favorita fique a aproximadamente 15º dos eixos dos gabinets. Os eixos de ambos os gabinetes devem se cruzar em um ponto ligeiramente à frente da posição de escuta. Lembre-se de que a proximidade dos alto-falantes com paredes e cantos afetará o som. Provavelmente será necessária alguma experimentação para ajustar a profundidade da imagem estéreo e a qualidade do som de baixa frequência. As posições prósimas a parede e aos cantos da sala têm e efote de aumentar a energia do som de frequência muito baixa. Paredes adjacentes reflexivas podem perturbar a imagem estéreo, causando reflexos indesejados.

Para experimentar o melhor desempenho acústico e realizar totalmente suas capacidades excepcionais de profundidade de imagem esténeo, os alto-falantes devem ser usados idealmente a pelo menos 1 m de qualquer parede lateral ou superfície reflexiva e pelo menos 0,5 m de distância de uma parede traseira.

Inserções são fornecidas na base dos alto-falantes para espigões que proporcionam estabilidade máxima. Os espigões fornecidos devem ser aparafusados na base dos alto-falantes. Quando o alto-falante é instalado na posição vertical, os espinhos devem passar entre a trama do carpete e entrar em contato com o chão.

Ajuste os espigões para obter estabilidade máxima e, em seguida, aperte as porcas de travamento com firmeza, mas sem usar força indevida.

Para pisos de madeira polida e outras superfícies delicadas, copos de metal são fornecidos para serem colocados sob as pontas.

Conexão

Consulte a seção de especificações de produto neste manual, mais mostra claramente a faixa de potência aceitável para amplificador compatível com seus alto-falantes. Come acontece com todos os sistemas de alto-falantes, o controle de energia é uma função da capacidade térmica da bobina de vaz. Deve-se tornar cuidado para evitar sobrecarga de qualquer amplificador, pois isso causará sobrecarga de saída, resultando em “corte” ou distonção no sinal de salda. Isso pode causar danos aos alto-falantes se for feito por um longo período. Geralmente, um amplificador de alta potência que está funcionando com dificuldade, mas sem distonção, apresentará menos fisco de danos ao alto-falante do que um amplificador de baixa potência continuamente cortanda. Lembre-se também de que um amplificador de alta potência rodando com menos de 90% da potência de saída geralmente ao muito melhor do que um exemplo de potência inferior lutando para atingir 100%.

Sempre use a melhor qualidade de cabo disponível dentro do seu orçamento. Sinais de áudio de alta qualidade que passam de amplificador para o alto-falante são incomus em suas demandas no cabo. As informações de ampla faixo dinâmica e largura de banda devem coexistir com a capacidade de transmitir correntes de pico de pelo menos 10 amperes, sem incomer em qualquer perda ou comprometimento do sinal. Recomendamos que você sempre mantenha es cabes de compimento igual para cada caixa acústica. Lembre-se de que a construção do cabo pode afetar a qualidade do som, portanto, esteja preparado para fazer experiências para encontrar um cabo adequado ao seu ouvio e sistema de áudio.

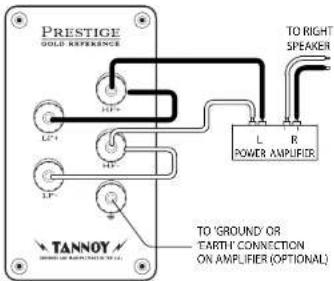

Modo de fio único

PRESTIGE GOLD REFERENCE L+1 L+2 L+3 L+4 L+5 L+6 L+7 L+8 L+9 L+10 L+11 L+12 L+13 L+14 L+15 L+16 L+17 L+18 L+19 L+20 L+21 L+22 L+23 L+24 L+25 L+26 L+27 L+28 L+29 L+30 L+31 L+32 L+33 L+34 L+35 L+36 L+37 L+38 L+39 L+40 L+41 L+42 L+43 L+44 L+45 L+46 L+47 L+48 L+49 L+50 L+51 L+52 L+53 L+54 L+55 L+56 L+57 L+58 L+59 L+60 L+61 L+62 L+63 L+64 L+65 L+66 L+67 L+68 L+69 L+70 L+71 L+72 L+73 L+74 L+75 L+76 L+77 L+78 L+79 L+80 L+81 L+82 L+83 L+84 L+85 L+86 L+87 L+88 L+89 L+90 L+91 L+92 L+93 L+94 L+95 L+96 L+97 L+98 L+99 L+100 TO RIGHT SPEAKER POWER AMPUMER TANNOY TO 'GROUND' OR EARTH CONNECTION ON AMPUMER (OPTIONAL)

LINKS IN PLACE

Primeiro, conecte o terminal HF + ao terminal LF + e o terminal HF - ao terminal LF-, usando os links fornecidos no pacite de acessórios. O terminal positivo (mais) no canal esquerdo do amplificador (marcado com +eu vemeelho) deve ser conectado ao terminal HF positivo no alto-falante esquerdo. O alto-falante esquerdo é o da esquerda quando encé olha para o por estéreo da sua posição de escuia. O terminal negativo (menos) no canal esquerdo do amplificador (marcado - ou colorido em preto) deve ser conectado ao terminal HF negativo no alto-falante esquerde.

Repita este processo de conexão para o alto-falante direito. Lembre-se de que o positivo (+ ou vermelho) do amplificador deve ser conectado ao positivo (+ ou vermelho) do alto-falante e o negativo (- ou preto) ao negativo. Seleção uma fonte de sinal, como um CD player, ligue o amplificador e aumente lentamente o controle de volume para verificar se os dois alto-falantes estão reproduzindo informações de graves e agudos.

Conexão à Terra:

Para otimizar ainda mais o desempenho, use um cabo de alto-falante blindado ou com tela para reduzir a interferência indesejada de radiofrequência. A terminação de blindagem deve ser conectada ao terminal de aterramento (brano) no alto-falante e ao aterramento ou conexão de aterramento no amplificador. Alternativamente, se você não estiver usando um cabo de alto-falante blindado, mas deseja utilizar a instalação de aterramento, coloque um único cabo entre o alto-falante e os terminais de aterramento do amplificador.

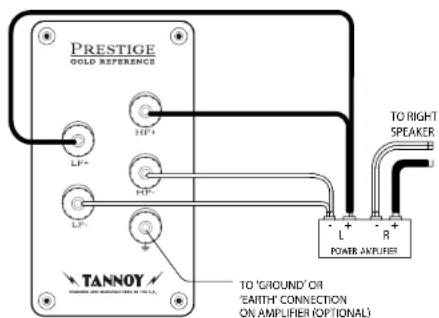

Modo Bi-wire

PRESTIGE GOLD REFERENCE HP+ LP+ HP- LP- TANNOY TO 'GROUND' OR 'EARTH' CONNECTION ON AMPLIFIER (OPTIONAL) TO RIGHT SPEAKER L + R + POWER AMPLIFIER

LINKS REMOVED

Observe no modo bi-wire que os cabos de link não devem ser usados. Os melhores resultados serão obtidos com um cabo de alto falante bifilar especialmente projetado.

Se o seu amplificador não estiver equipado com dois conjuntos de terminais de saída, torça o Left LF = (positivo) e o Left HF + (positivo) juntos na extremidade do amplificador dos cabos. Conecte-os ao terminal positivo do canal esquerdo do amplificador marcado com + (mais) ou com a cor vermelha. Torça os cabos esquerdo LF- (negativo) e HF- (negativo) juntos e conecte-os ao terminal negativo do canal esquerdo do amplificador marcado - (menos) ou de cor preta.

Na extremidade do alto-falante, conecte os cabos identificados como Left LF + e Left LF- aos terminais LF do alto-falante esquerdo, certificando-se de observar as marcações de polaridade no revestimento do cabo. Em seguida, conecte o HF + esquerdo e o HF- esquerdo aos terminais HF do mesmo alto-falante.

Repita este processo para conectar o alto-falante direito à saída do canal direito do amplificador, mais uma vez garantindo que a polaridade esteja correta.

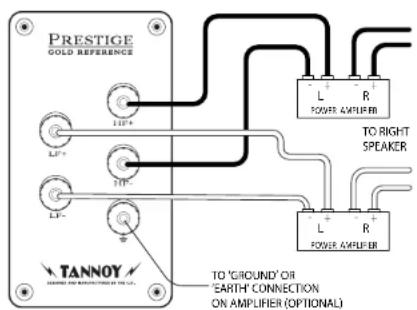

Modo Bi-amp

PRESTIGE GOLD REFERENCE L+ R POWER AMPLIFIER TO RIGHT SPEAKER L+ R POWER AMPLIFIER TANNOY TO 'GROUND' OR ' EARTH' CONNECTION ON AMPLIFIER (OPTIONAL)

LINKS REMOVED

A bi-amplificação estende o princípio da bi-cablagem um estágio além. Nesta opção de conexão, amplificadores de potência separados são usados para sinais graves e agudos em cada alto-falante. Quatro amplificadores mono (ou dois estéreo) do mesmo tipo são necessários para um par de alto-falantes estéreo.

Se forem usados dois amplificadores estéreo, é recomendado que um amplificador formeça informações de graves para os alto-falantes esquerdo e direito e o outro, as informações de agudos. É importante não usar os cabos de ligação no painel de terminais, caso contrário, podem ocorrer danos ao amplificador.

Ajuste de agudos

Cada alto-falante está equipado com dois controles localizados no defector frontal abaixo da grade remanível. Esses blocos de chave de alta corrente são identificados como ROLL OFF e ENERGY. Eles podem ser usados para compensar as características acústicas variadas das salas de audição. Os controles devem ser ajustados com os controles de torn do amplificador na posição "plana" ou não compensada. Cada alto-falante deve ser ajustado individualmente. Girar o controle de equilibria do amplificador, para selecionar primeiro um alto-falante e depois o outro, consegue isso mais facilmente.

O controle de energia tem cinco posições. Ele permite que a saída da unidade de compressão de alta frequência seja aumentada ou diminuída da posição linear ou 'plana' em uma faixa de frequência de aproximadamente 1 kHz a 27 kHz. O controle Roll Off tem cinco posições (+2, nível), -2, -4 e -6 dB por oitava) e fornece ajuste em frequências extremamente altas de 5 kHz a 30 kHz.

O controle Energy tem um efetio shelving, enquanto o controle roll off aumenta ou diminui a inclinação da resposta de alta frequência extrema. A resposta mais plana e linear do alto-falante será obtida com os dois controles na posição LEVEL, e essa posição deve ser usada para os testes iniciais de audião. Se qualidade geral do som de alta frequência parecer muito proeminente, as posições – 1,5 ou – 3 para o controle de energia devem ser tentadas. Se o som parecer murerado na região dos agudos, as configurações +1,5 ou +3 podem ser preferidas. Uma vez que a configuração do controle de energia tenha sido estabelecida, o controle Roll Off pode ser ajustado para reduzir ou aumentar ligiramente o conteúdo de alta frequência extrema, se necessário.

Lembre-se de que as mudanças que podem ser feitas ao mover um dos controles de uma posição para outra são suitis. Eles podem não ser ouvidos facilmente se o material do programa tiver muito pouco conteúdo na faixa de frequência em consideração. Escolha uma peça musical bem equilibrada com um espectro completo de som. A configuração correta será encontrada quando os alto-falantes não estiverem mais evidentes e apenas a execução musical for ouvida.

Cabinet Care

O gabinete é acabado de acordo com os padrões exigentes, utilizando molduras de madeira maciça cuidadosamente selecionadas e folheados de madeira real combinando. A madeira deve ser limpa apenas com um pano seco ou com uma leve aplicação de pollidor de móveis sem silicone de qualidade, como a cera Tannoy especializada fornecida na embalagem de acessórios. Cuidado para não polir o tecido da grade ou o defletor frontal laqueado.

Em comum com todos os móveis de madeira maciça, a exposição a extremos de calor, frio e umidade variável fará com que a madeira ceda um pouco. Portanto, é recomendado que o alto-falante seja protegido de extremos ambientais para proteção contra tal correência. Qualquer madeira mudará de cor quando submetida ao conteúdo de UV da luz ambiente e secará com o tempo, dai a necessidade de "alimentar" a madeira com a cera fornecida periodicamente.

Remoção da grade

Pano acusticamente transparente especial é usado nas grades. No entanto, para fidelidade máxima, o entusiasta descolbrirá que é melhor usar esses alto-falantes com as grades removidas durante a audição. A remoção da grade também é necessária para acessar os controles do painel frontal.

Introduzione

1. Registre-se online. Por favor, registre seu novo equipamento Music Tribe logo após a compra visitando o site musictribe.com Registrar sua compra usando nosso simples formulário online nos ajuda a processar seus pedidos de reparos com maior rapidez e eficiência. Além disso, leia nossos termos e condições de garantia, caso seja necessário.

2. Funcionamento

Defeituoso. Caso seu fornecedor Music Tribe não esteja localizado nas proximidades, você pode contatar um distribuidor Music Tribe para o seu país listado abaixo de "Suporte" em musicitre.com. Se seu país não estiver na lista, favor checar se seu problema pode ser resolvido com o nosso "Suporte Online" que também pode ser achado abaixo de "Suporte" em musicitre.com. Alternativamente, favor enviar uma solicitação de garantia online em musicitre.com ANTES da devolução do produto.

1. Ligações. Antes de ligar a unidade à tomada, assegure-se de que está a utilizar a voltagem correcta para o modelo em questão. Os fusíveis com defeito terão de ser substituídos, sem qualquer excepção, por fusíveis do mesmo tipo e corrente nominal.
