BRUKSANVISNING FX-RME33 Fuxtec

1. Introduktion och säkerhet.... 118
2. Säkerhetsinstruktioner för gräsklippare.... 119
3. Information och varningar.... 121
4. Presentation.... 123
5. Montering.... 124
6. Starta och stoppa motorn 128
7. Arbetsinstruktioner 129
8. Tips för gräsklippningsprocessen 129
9. Förvaring.... 130
10. Avfallshantering.... 130
11. Tekniska data.... 131
12. EU Konformitätserklärung / Försäkran om överensstämmelse 132

POLSKA WERSJA JEZYKOWA.... 133

85. Introduktion och säkerhet

Låt aldrig barn eller personer som inte är bekanta med denna bruksanvisning använda trädgårdsredskapet. Barn ska hållas under uppsikt så att de inte leker med apparaten.

Avsedd användning

Denna apparat är uteslutande avsedd för privat gräsklippning.

Enheten måste användas i enlighet med de

Produkten får endast användas i enlighet med de beskrivningar och säkerhetsanvisningar som medföljer. All annan användning är inte förenlig med den avsedda användningen. Felaktig användning leder till att garantin upphör att gälla och att tillverkaren frånsäger sig allt ansvar.

Användaren är ansvarig för alla skador på tredje part och deras egendom. Använd endast apparaten i det tekniska skick som specificerats och levererats av tillverkaren. Obehöriga ändringar av apparaten utesluter tillverkarens ansvar för eventuella skador som uppstår.

Vibrations- och bullerreducering

För att minimera effekterna av vibrationer och buller ska du begränsa arbetstiden, använda inställningar för lägre vibrations- och bulleremissioner och använda personlig skyddsutrustning.

Beakta följande punkter för att minimera vibrations- och bullerexponering:

• Använd endast produkten på avsett sätt i enlighet med konstruktionen och instruktionerna.
• Se till att produkten är i perfekt skick och väl underhållen.
• Använd rätt tillbehör och se till att de är i gott skick.
• Håll produkten stadigt men inte spänt i de medföljande handtagen.
• Underhåll produkten i enlighet med dessa instruktioner och se till att den är välsmord.
• Planera din arbetstid enligt dessa instruktioner för att fördela en högre arbetsbelastning över en längre tidsperiod.

Nödläge

- Bekanta dig med produktens användning genom att läsa igenom bruksanvisningen i sin helhet. Lägg säkerhetsanvisningarna på minnet och följ dem exakt. Detta hjälper dig att undvika risker och faror.

- Var alltid uppmärksam när du använder produkten så att du kan upptäcka och reagera på faror i ett tidigt skede. Ett snabbt ingripande kan förhindra allvarliga personskador och materiella skador.

Kvarvarande risker

Även om du använder gräsklipparen i enlighet med anvisningarna finns det alltid kvarstående risker. Följande faror kan uppstå i samband med konstruktionen och tillverkningen av denna gräsklippare:

v) Personskador och materiella skador orsakade av flygande delar.
w) Hörselskador om du inte bär lämpligt hörselskydd eller använder gräsklipparen under en längre tid.
x) Hälsoskador på grund av hand-arm-vibrationer om gräsklipparen används under lång tid eller inte styrs och underhålls på rätt sätt.

86. Säkerhetsinstruktioner för gräsklippare

Allmänna säkerhetsanvisningar

• För din egen och andras säkerhet bör du läsa igenom denna bruksanvisning och dess säkerhetsföreskrifter innan du använder apparaten. Förvara bruksanvisningen och säkerhetsanvisningarna
  säkerhetsanvisningarna för senare användning och förvara dem säkert för framtida bruk. redo att användas för alla ändamål.

- Lämna över bruksanvisningen tillsammans med apparaten om den byter ägare.

- Personer som använder apparaten får inte vara påverkade av berusningsmedel (t.ex. alkohol, narkotika eller läkemedel).

- Använd endast apparaten i det driftläge som föreskrivs och tillhandahålls av tillverkaren. tekniskt skick. Otillätna ändringar av apparaten utesluter tillverkarens ansvar för eventuella skador som uppkommer.

- Använd endast apparaten i dagsljus eller under god artificiell belysning.

- Använd endast enheten i torra väderförhållanden. Håll den borta från regn eller våta förhållanden. Om vatten tränger in i apparaten ökar risken för elektriska stötar.

- Stäng av apparaten och ta ut batteriet under följande förhållanden:

♦ om apparaten lämnas utan uppsikt;
♦ om apparaten börjar vibrera för mycket.

Före användning

• Bekanta dig med apparaten och dess funktioner och reglage innan du påbörjar arbetet.
• Kontrollera apparaten för tecken på slitage eller skador före idrifttagning och efter en kollision.
• Använd inte en apparat vars strömbrytare är defekt och inte längre kan slås på eller av.

- Kontrollera att alla muttrar, bultar och skruvar är åtdragna för att säkerställa att apparaten används på ett säkert sätt.

- Använd aldrig en apparat med skadade eller saknade delar. Låt en kvalificerad fackman eller verkstad reparera eller vid behov byta ut dem.

- Vid arbete med eller på apparaten ska du alltid bära stadiga skor, långbyxor och lämplig personlig skyddsutrustning (skyddsglasögon, hörselskydd, arbetshandskar med bra grepp etc.). Användning av personlig skyddsutrustning minskar risken för personskador.

Vid användning

Slå inte på apparaten om människor (särskilt barn) eller djur befinner sig i närheten. Se till att barn inte leker med apparaten.

Avbryt arbetet om du märker att människor (särskilt barn) eller husdjur befinner sig i närheten.

Att arbeta på branta sluttningar kan vara farligt. Se till att du har stadigt fotfäste och klipp långsamt.

Klipp alltid tvärs över sluttningen och inte upp och ner. Var särskilt försiktig när du byter riktning. Det finns risk för att välta!

Klipp inte i branta sluttningar. Var särskilt försiktig när du rör dig bakåt under klippningen och drar gräsklipparen mot dig.

Tippa inte gräsklipparen när motorn startas.

Håll ett säkert avständ som anges av handtagsramen.

Koppla inte in motorn förrän dina fötter befinner sig på ett säkert avständ från skärbladet. Var försiktig och sträck dig inte in i det roterande skärbladet. Stäng av gräsklipparen innan du lutar eller transporterar den, t.ex. från/till gräsmattan eller över stigar. Kör aldrig över grus när motorn är igång. Det finns risk för att träffas av stenar!

Stäng av motorn innan du lyfter eller transporterar gräsklipparen

tills skärkniven har stannat. Justera inte klipphöjden förrän motorn har stängts av och skärkniven har stannat. Öppna aldrig utkastarluckan när motorn är igång. Stäng av motorn innan du tar bort gräsuppsamlaren och vänta tills skärbladet har stannat. När du har tömt uppsamlaren ska du sätta tillbaka den försiktigt och se till att uppsamlaren sitter ordentligt fast på gräsklipparen. Klipp om möjligt inte vått gräs. Arbeta inte med trädgårdsredskapet i en explosionsfarlig miljö där det finns brandfarliga vätskor, gaser eller damm. Lämna aldrig apparaten obevakad när du avbryter arbetet och förvara den på en säker plats.

Efter användning

Stäng av apparaten och placera den först därefter på en säker plats.

Förvara inte apparaten inom räckhåll för barn. Se till att ventilationsöppningarna i apparaten är rena. Se till att alla muttrar, bultar och skruvar är åtdragna för att säkerställa att gräsklipparen är i säkert arbetsskick.

Kontrollera ofta gräsuppsamlaren med avseende på slitage eller skador.

Använd endast en skärkniv som är avsedd för denna gräsklippare.

Reparationer får endast utföras av en kvalificerad tekniker eller ett servicecenter.

87. Information och varningar

FUXTEC GmbH Kappstrade 697083 Herrenberg, GermanyELECTRIC LAWNMOWER FX-RME33Power Source: 220-240 V, 50/60 Hz, IPX4Motor: 1200 WWorking Width: 330 mmWeight: 9 kgS/N:[IMAGE]	Tekniska specifikationer för gräsklipparen:Drivning 220VEffekt 1200 WattKlippbredd 330mmNettovikt 9kgLjudeffektnivå 96dB
	Bruksanvisning för start av gräsklipparen
	Risk för personskada: håll händer och fötter borta!
	Läs bruksanvisningen noggrant och håll ett säkert avständ till farliga områden
	Kör INTE klipparen över strömkabeln och koppla bort klipparen från strömförsörjningen innan du utför något arbete på apparaten.
	Det finns risk för elektriska stötar vid felaktig användning. Håll händer och fötter borta från skärenheten!

Var därför försiktig. Föremål kan virvlas upp av gräsklipparen. Se därför till att området som ska klippas är fritt från föremål.

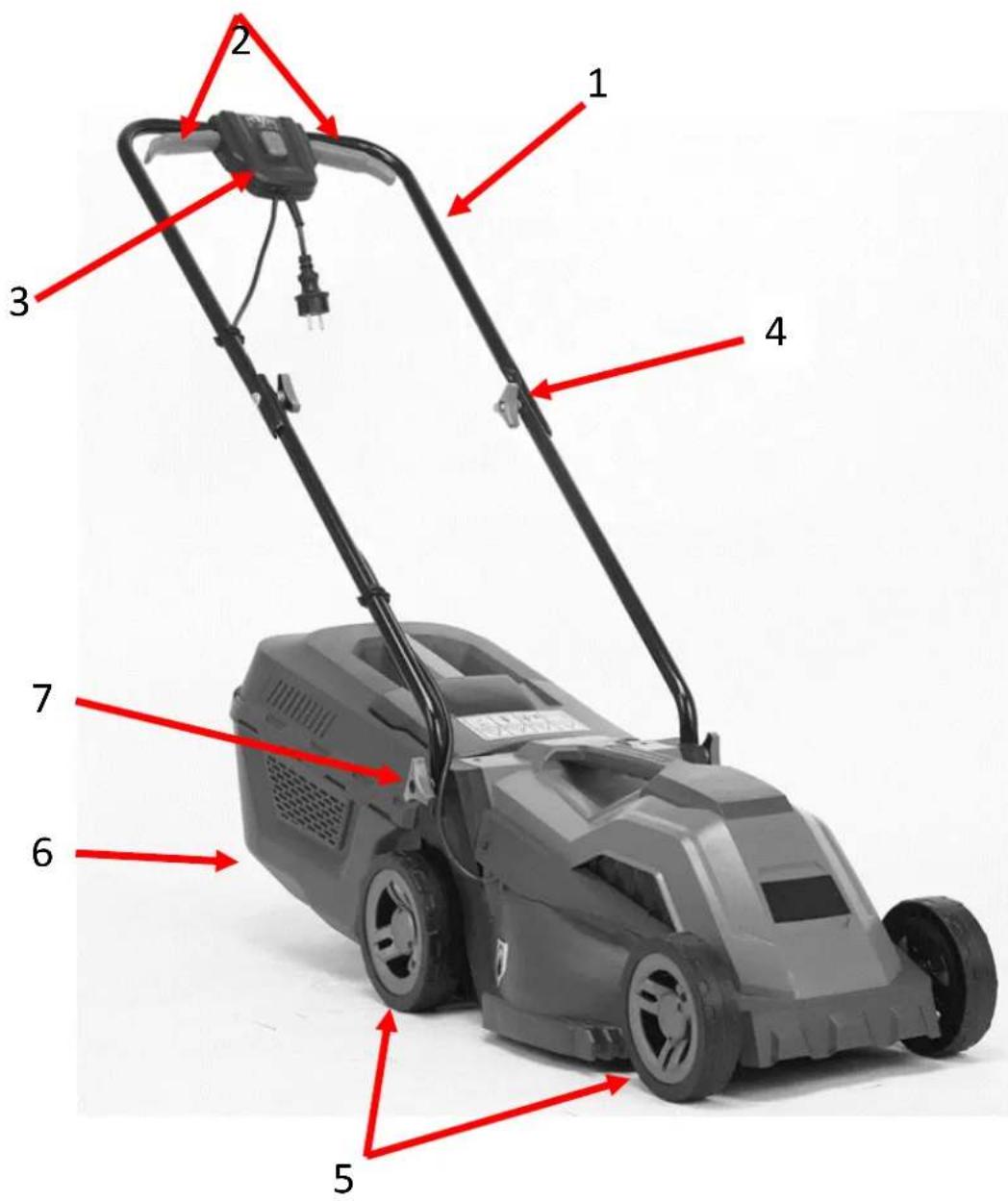

88. Presentation

43) Övre sparren
44) Gashandtag
45) Kopplingsbox med på/av-strömbrytare och nätkontakt
46) Vingskruv övre sparre
47) Fram- och bakhjul
48) Gräsfångare
49) Vingskruv nedre sparre

89. Montering

Viktiga anvisningar för montering av gräsklipparen

Innan du monterar och använder den elektriska gräsklipparen ska du noggrant läsa igenom hela bruksanvisningen och de anvisningar som finns i den.

Ta ut gräsklipparen ur kartongförpackningen och kontrollera att inga lösa delar finns kvar i förpackningen.

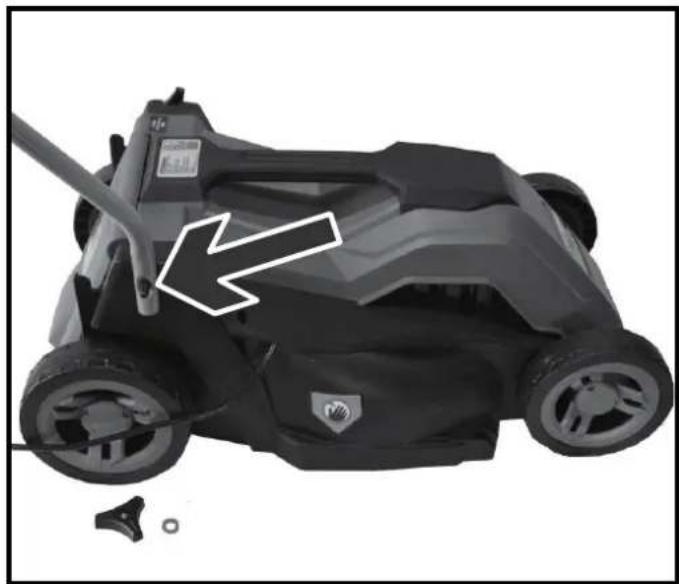

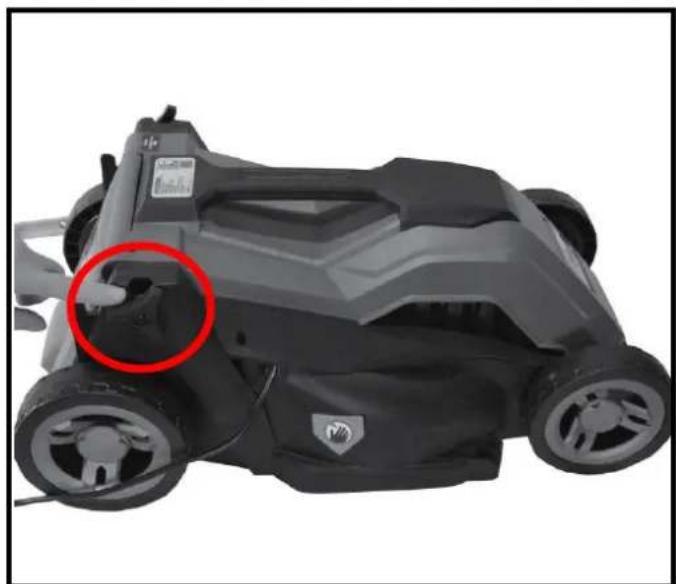

Fäst den nedre stängen på båda sidor av klipparen med hjälp av den medföljande vingbulten och M8-bulten på klipparens ram.

Lossa först bultarna, styr sedan den nedre stången mot klipparen och placera brickan mellan vingbultarna och stången för bättre fastsättning.

Anslut den övre skenan till den nedre skenan med hjälp av de medföljande vingskruvarna.

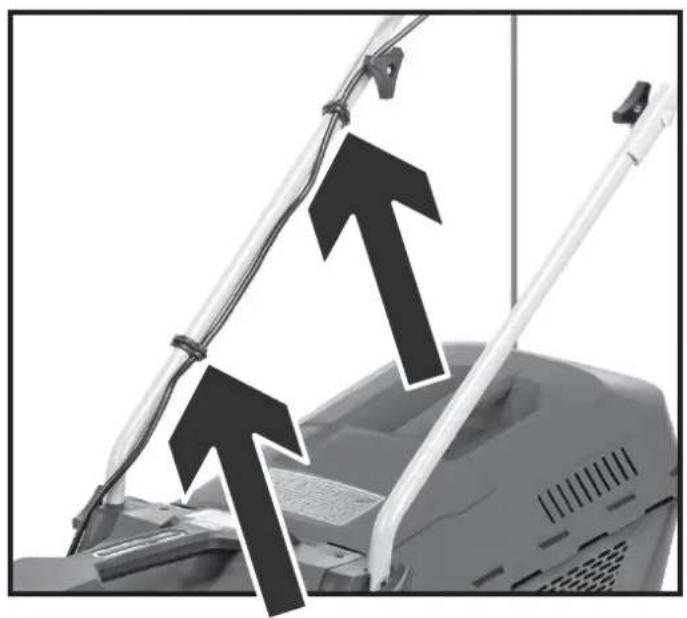

Fäst sedan kabeln i skenan med hjälp av de medföljande kabelfästena

Tryck in strömkabeln i de klämmor som finns på stängerna.

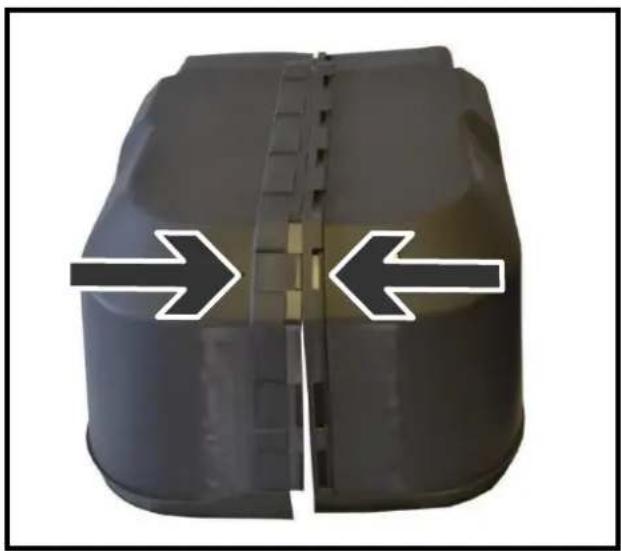

Montera gräsuppsamlaren enligt bilden.

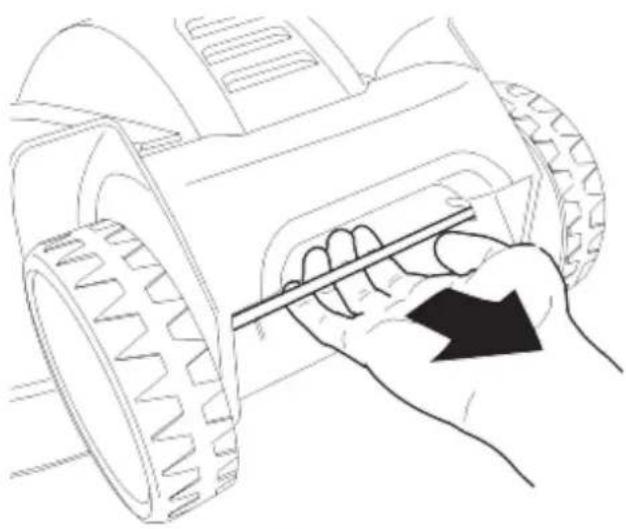

För att montera gräsuppsamlaren på klipparen, lyft bakluckan och sätt fast gräsuppsamlaren.

VIKTIGT: Montera eller demontera gräsuppsamlaren endast när motorn är avstängd. Annars finns det stor risk för personskador!

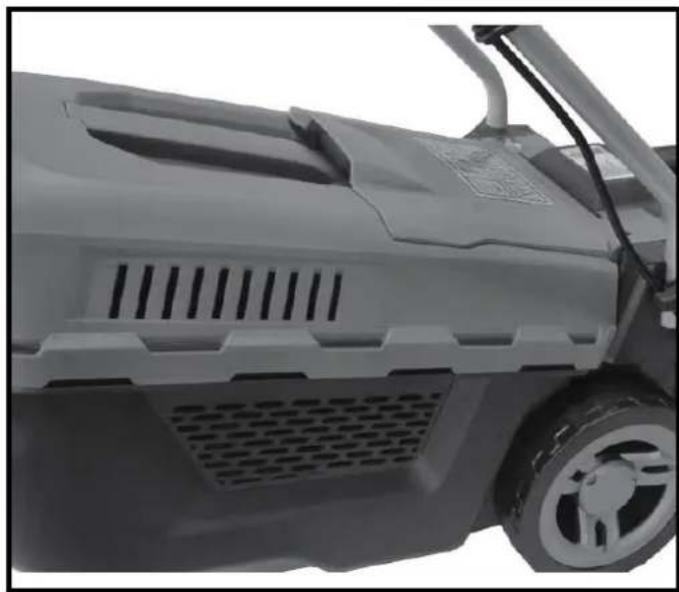

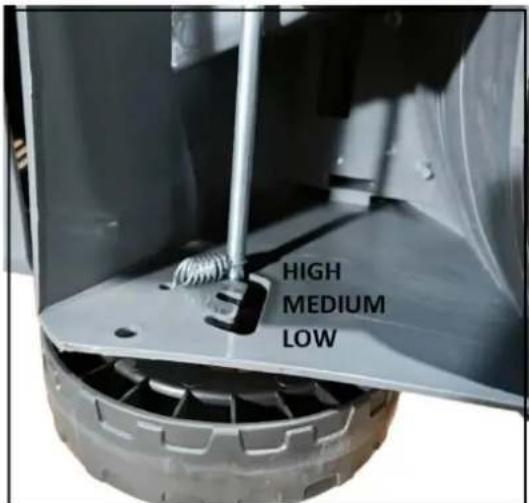

Du kan välja mellan tre olika klippnivåer med hjälp av bakaxeln. För att göra detta hakar du fast höjdjusteringsspaken i önskat urtag.

90. Starta och stoppa motorn

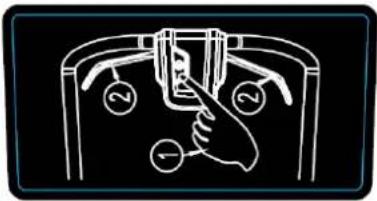

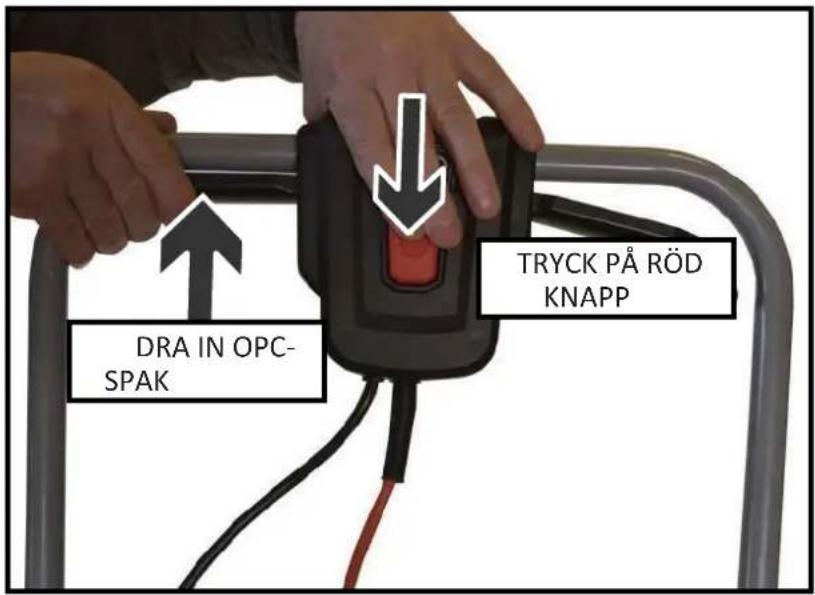

DRA IN OPC- SPAK TRYCK PÅ RÖD KNAPP

Starta motorn genom att ansluta klipparen till elnätet med hjälp av en förlängningskabel. Tryck sedan in säkerhetsknappen i mitten av panelen och håll den intryckt. Dra sedan i en av gasspakarna för att starta motorn.

Stanna motorn:

Släpp gasreglaget. Motorn stannar, men kniven kan fortsätta att rotera under några varv. Utför inga arbeten på gräsklipparen förrän du är säker på att kniven har stannat helt och hållet.

91. Arbetsinstruktioner

• Kontrollera hela klippområdet noggrant och ta bort alla främmande föremål innan du börjar klippa.
• Använd endast gräsklipparen när det inte finns någon tredje person i riskzonen.
• Klipp endast när sikten är god.
• Använd endast maskinen i gånghastighet.
  • Använd endast gräsklipparen när kniven är vass.
• Klipp inte över hinder (t.ex. grenar, trädrötter).
• Klipp alltid tvärs över sluttningen i sluttande terräng. Klipp inte i uppförs- eller nedförsbacke eller i sluttningar med en lutning på mer än 20°.
  • Var särskilt försiktig när du byter riktning i sluttande terräng.

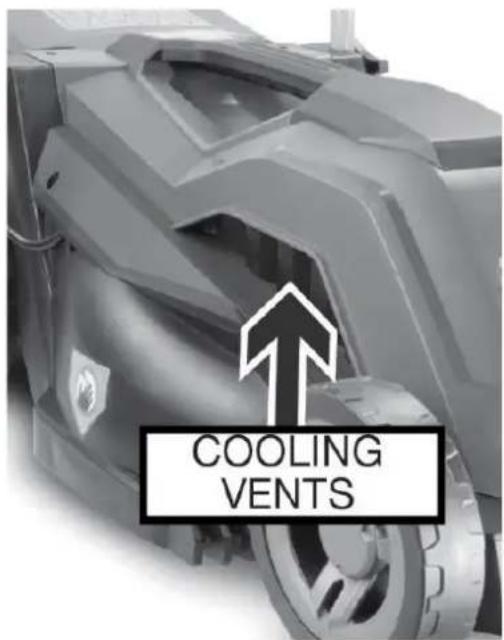

• Före, mellan och efter klippningen ska du kontrollera luftintagen som kyler elmotorn och ta bort eventuella blockeringar. Detta får endast göras när motorn är avstängd, annars finns det stor risk för personskador!

92. Tips för gräsklippningsprocessen

Manual\_FX-RME33\_Int24\_rev1

• Börja klippa så nära uttaget som möjligt.
• Håll alltid förlängningskabeln på den del av gräsmattan som redan har klippts.
• Håll en konstant klipphöjd på 3-5 cm; klipp inte gräset till mindre än hälften av dess ursprungliga höjd.
• Överbelasta inte gräsklipparen! Om motorvarvtalet sjunker märkbart på grund av långt, tungt gräs, öka klipphöjden och klipp flera gånger.
• Klipp på morgonen eller sent på eftermiddagen för att förhindra att det nyklippta gräset torkar ut.
• Klipp två gånger i veckan under perioder med stark tillväxt; förläng klippintervallerna i enlighet med detta under perioder med låg nederbörd.

93. Förvaring

- Koppla alltid bort maskinen från strömförsörjningen vid förvaring.

- För att spara utrymme vid förvaring kan du fälla ner toppstången.

- Förvara maskinen på en torr plats och oåtkomligt för barn och obehöriga.

94. Avfallshantering

i NOT

Kontakta din lokala myndighet/stad för information om avfallshanteringsalternativ,

Återvinning av råvaror i stället för avfallshantering.

1. Tekniska data

Motor	Elmotor 220V anslutning
Nominell effekt	1200 watt
Skärhöjder	20 mm-60 mm
Klippbredd	330 mm
Diameter hjul	14 cm fram / 16 cm bak
Gräsuppsamlarens volym	30l
Ljudeffektnivå	96dB
Vikt	9 kg

96. EU Konformitätserklärung / Försäkran om överensstämmelse

Tillverkare / producent FUXTEC GmbH

Kappstraße 69, 71083 Herrenberg Tyskland / Tyskland

E-post: [e-mail] Webb: www.fuxtec.de

Beteckning / namn Elektrisk gräsklippare FX-RME33

2000/14/EG ändrat genom

2005/88/EG Bilaga IV

Härmed försäkrar vi att ovannämnda maskin, i den version som vi har släppt ut på marknaden, uppfyller de grundläggande säkerhets- och hälsokraven i det angivna EG-direktivet. Alla ingrepp i eller ändringar av maskinen som inte uttryckligen har godkänts av oss i förväg gör detta dokument ogiltigt.

Härmed försäkrar vi att den ovan nämnda maskinen uppfyller de grundläggande säkerhets- och hälsokraven i de ovan nämnda EG-direktiven. Alla ingrepp i eller ändringar av maskinen som inte uttryckligen godkänts av oss i förväg gör detta dokument ogiltigt.

Förvaring av de tekniska dokumenten: FUXTEC GmbH ● Kappstraße 69 ● 71083 Herrenberg ● Tyskland, L. Zirkler, verkställande direktör

Herrenberg, den 29 november 2023

C. Jille
