GEBRUIKSAANWIJZING FX-RME33 Fuxtec

1. Introductie en beveiliging.... 102
2. Veiligheidsinstructies voor grasmaaiers.... 103
3. Informatie en waarschuwingen.... 106
4. Presentatie 108
5. Montage 109
6. De motor starten en stoppen.... 113
7. Werkinstructies 114
8. Tips voor het maaiproces 114
9. Opslag 115
10. Afvalverwijdering.... 115
11. Technische gegevens.... 116
12. EU Conformiteitsverklaring 117

SVENSK VERSION.... 118

73. Introductie en beveiliging

Laat het tuingereedschap nooit gebruiken door kinderen of personen die niet bekend zijn met deze instructies. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.

Beoogd gebruik

Dit apparaat is uitsluitend bedoeld voor het maaien van particuliere gazons.

Het apparaat moet worden gebruikt in overeenstemming met de

Het product mag alleen worden gebruikt in overeenstemming met de meegeleverde beschrijvingen en veiligheidsinstructies. Elk ander gebruik is niet in overeenstemming met het beoogde gebruik. Bij onjuist gebruik vervalt de garantie en wijst de fabrikant alle verantwoordelijkheid af. De gebruiker is aansprakelijk voor alle schade aan derden en hun eigendommen. Gebruik het apparaat alleen in de technische staat die door de fabrikant is gespecificeerd en geleverd. Ongeoorloofde wijzigingen aan het apparaat sluiten de aansprakelijkheid van de fabrikant voor daaruit voortvloeiende schade uit.

Trillings- en geluidsreductie

Om de impact van trillingen en geluid te minimaliseren, beperkt u de werktijden, gebruikt u instellingen voor lagere trillings- en geluidsemissies en draagt u persoonlijke beschermingsmiddelen.

Neem de volgende punten in acht om blootstelling aan trillingen en geluid tot een minimum te beperken:

• Gebruik het product alleen zoals bedoeld en in overeenstemming met het ontwerp en de instructies.
• Zorg ervoor dat het product in perfecte staat en goed onderhouden is.
• Gebruik de juiste accessoires en zorg ervoor dat ze in goede staat zijn.
• Houd het product stevig maar niet gespannen vast aan de bijgeleverde handgrepen.
• Onderhoud het product volgens deze instructies en houd het goed gesmeerd.
• Plan je werktijden volgens deze instructies om een hogere werklast over een langere periode te spreiden.

Noodgevallen

• Maak uzelf vertrouwd met het gebruik van het product door de gebruiksaanwijzing volledig te lezen. Leer de veiligheidsinstructies uit het hoofd en volg ze nauwkeurig op. Zo voorkomt u risico's en gevaren.
• Let altijd goed op wanneer u het product gebruikt, zodat u gevaren in een vroeg stadium kunt herkennen en erop kunt reageren. Snel ingrijpen kan ernstig letsel en schade aan eigendommen voorkomen.

Overblijvende risico's

Zelfs als u deze grasmaaier gebruikt volgens de instructies, zijn er altijd restrisico's. De volgende gevaren kunnen ontstaan in verband met het ontwerp en de constructie van deze grasmaaier:

s) Verwondingen en materiële schade door rondvliegende onderdelen.
t) Gehoorschade als u geen geschikte gehoorbescherming draagt of de grasmaaier gedurende langere tijd gebruikt.
u) Schade aan de gezondheid als gevolg van hand-armtrillingen als de grasmaaier gedurende langere tijd wordt gebruikt of niet goed wordt geleid en onderhouden.

74. Veiligheidsinstructies voor grasmaaiers

Algemene veiligheidsinstructies

• Lees voor uw eigen veiligheid en die van anderen deze gebruiksaanwijzing en de bijbehorende veiligheidsvoorschriften voordat u het apparaat in gebruik neemt. Bewaar de gebruiksaanwijzing en de veiligheidsinstructies voor later gebruik en bewaar ze voor toekomstig gebruik. bij de hand voor elk gebruik.
• Geef de gebruiksaanwijzing samen met het apparaat door als het in andere handen overgaat.
• Personen die het apparaat bedienen mogen niet onder invloed zijn van bedwelmende middelen (bijv. alcohol, drugs of medicijnen).
• Gebruik het apparaat alleen in de door de fabrikant voorgeschreven en geleverde bedrijfsmodus. technische voorwaarde. Ongeoorloofde wijzigingen aan het apparaat sluiten de aansprakelijkheid van de fabrikant voor daaruit voortvloeiende schade uit.
• Gebruik het apparaat alleen bij daglicht of goed kunstlicht.
• Gebruik het apparaat alleen bij droog weer. Houd het uit de buurt van regen of natte omstandigheden. Als er water in het apparaat komt, neemt het risico op elektrische schokken toe.
• Schakel het apparaat uit en verwijder de batterij onder de volgende omstandigheden:

- als het apparaat onbeheerd wordt achtergelaten;

- als het apparaat overmatig begint te trillen.

Voor gebruik

• Maak uzelf vertrouwd met het apparaat en de functies en bedieningselementen voordat u met de werkzaamheden begint.
• Controleer het apparaat op tekenen van slijtage of schade voor ingebruikname en na een botsing.
• Gebruik geen apparaten waarvan de schakelaar defect is en niet meer kan worden in- of uitgeschakeld.

- Controleer of alle moeren, bouten en schroeven goed vastzitten, zodat het apparaat veilig kan worden gebruikt.

- Gebruik nooit een apparaat met beschadigde of ontbrekende onderdelen. Laat ze repareren of, indien nodig, vervangen door een gekwalificeerde specialist of gespecialiseerde werkplaats.

- Draag bij het werken met of aan het apparaat altijd stevige schoenen, een lange broek en de juiste persoonlijke beschermingsmiddelen (veiligheidsbril, gehoorbescherming, werkhandschoenen met een goede grip, enz.) Het dragen van persoonlijke beschermingsmiddelen vermindert het risico op letsel.

Bij gebruik

Schakel het apparaat niet in als er mensen (vooral kinderen) of dieren in de buurt zijn. Zorg ervoor dat kinderen niet met het apparaat spelen.

Onderbreek het werk als je merkt dat er mensen (vooral kinderen) of huisdieren in de buurt zijn.

Werken op steile hellingen kan gevaarlijk zijn. Zorg dat je stevig staat en maai langzaam. Maai altijd dwars op de helling en niet op en neer. Wees vooral voorzichtig als je van richting verandert. Het risico bestaat dat je omkantelt!

Maai niet op steile hellingen. Wees vooral voorzichtig wanneer u achteruit beweegt tijdens het maaien en de grasmaaier naar u toe trekt.

Kantel de grasmaaier niet wanneer u de motor inschakelt.

Houd een veilige afstand aan zoals aangegeven door het handgreepframe.

Zet de motor pas aan als je voeten zich op een veilige afstand van het snijblad bevinden. Wees

voorzichtig en reik niet in het draaiende snijblad. Schakel de grasmaaier uit voordat u hem kantelt of transporteert, bijv. van / naar het gazon of over paden. Rij nooit over grind terwijl de motor draait. Er bestaat een risico om door stenen geraakt te worden!

Schakel de motor uit voordat u de grasmaaier optilt of vervoert.

tot het maairmes tot stilstand is gekomen. Verstel de maaihoogte pas nadat de motor is uitgeschakeld en het maairmes tot stilstand is gekomen. Open de uitwerpklep nooit terwijl de motor draait. Voordat u de grasvanger verwijdert, schakelt u de motor uit en wacht u tot het snijblad tot stilstand is gekomen. Nadat u de grasvanger heeft geleegd, bevestigt u deze weer voorzichtig en zorgt u ervoor dat de grasvanger stevig aan de grasmaaier is bevestigd. Maai indien mogelijk geen nat gras. Werk niet met het tuingereedschap in een explosiegevaarlijke omgeving met ontvlambare vloeistoffen, gassen of stof. Laat het apparaat nooit onbeheerd achter wanneer u het werk onderbreekt en berg het op een veilige plaats op.

Na gebruik

Schakel het apparaat uit en plaats het pas daarna op een veilige plaats.

Bewaar het apparaat niet binnen het bereik van kinderen. Zorg ervoor dat de ventilatiesleuven in het apparaat schoon zijn.

Houd alle moeren, bouten en schroeven aangedraaid om ervoor te zorgen dat de grasmaaier in veilige staat is.

Controleer de grasvanger regelmatig op slijtage of schade.

Gebruik alleen een maairnes dat bedoeld is voor deze grasmaaier.

Laat reparaties alleen uitvoeren door een gekwalificeerde technicus of een servicecentrum.

75. Informatie en waarschuwingen

FUXTEC GmbHKappstratie #71083 Herreberg, GermanyELECTRIC LAWNMOWERFX-RME33Power Source: 220-240 V, 50/60 Hz, IPX4Motor: 1200 WWorking Width: 330 mmWeight: 9 kgS/N:[IMAGE]	Technische specificaties van de maaiier:Aandrijving 220VVermogen 1200 WattMaaibreedte 330mmNettogewicht 9kgGeluidsniveau 96dB
	Bedieningsinstructies voor het starten van de maaier
	Risico op letsel: houd je handen en voeten uit de buurt!
	Lees de bedieningsinstructies zorgvuldig en bewaar een veilige afstand tot gevaarlijke gebieden
	Rijd NIET met de maaier over de stroomkabel en koppel de maaier los van de stroomvoorziening voordat u werkzaamheden aan het apparaat uitvoert.
	Bij onjuist gebruik bestaat het risico op een elektrische schok. Houd uw handen en voeten uit de buurt van de snijeenheid!

Wees voorzichtig. Voorwerpen kunnen door de maaier worden opgewerveld. Zorg er daarom voor dat het te maaien gebied vrij is van voorwerpen.

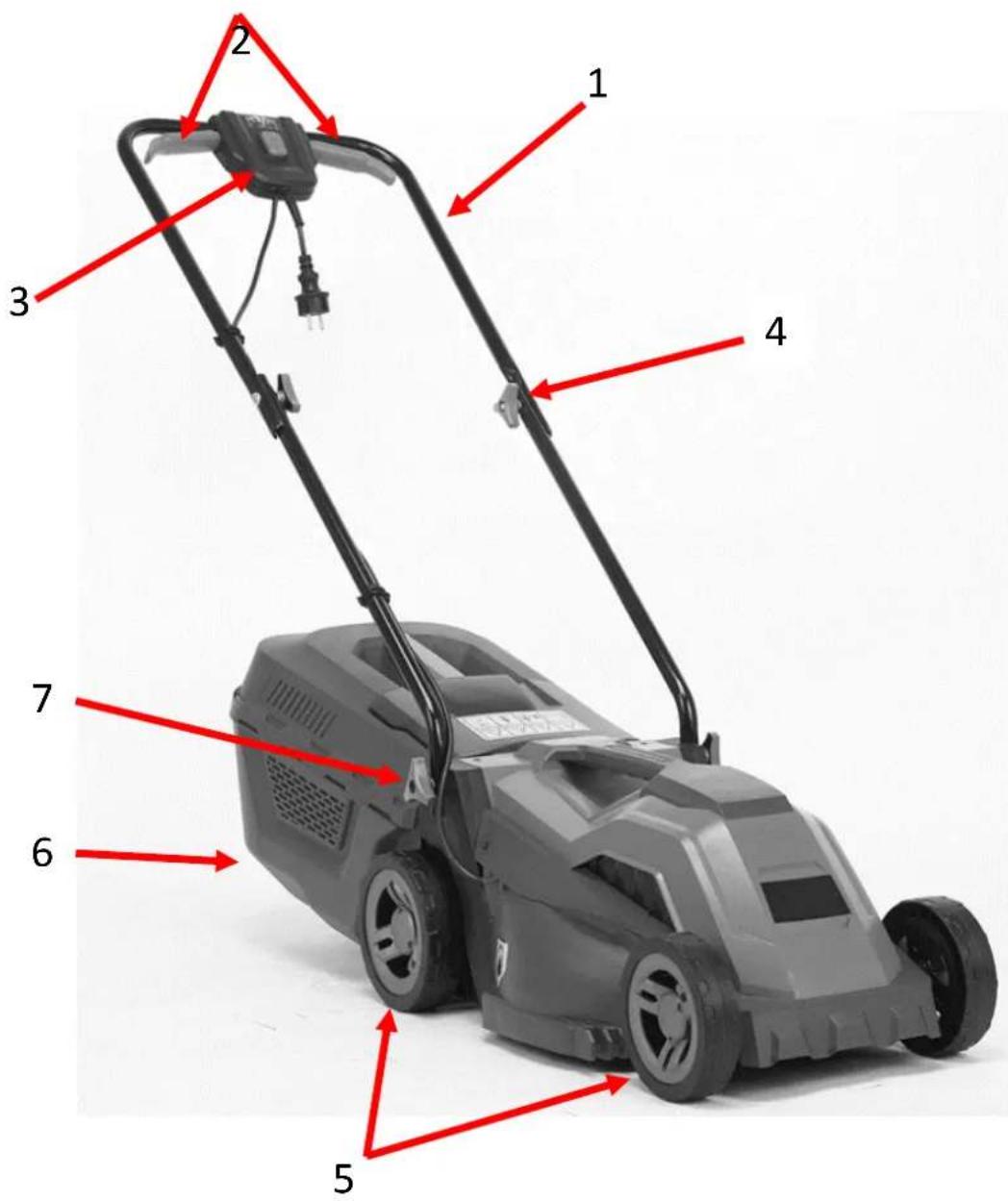

76. Presentatie

36) Bovenligger
37) Gas handgrepen
38) Schakelkast met aan/uit-schakelaar en netstekker
39) Vleugelschroef bovenligger
40) Voor- en achterwiel
41) Grasvanger
42) Vleugelschroef onderste ligger

77. Montage

Belangrijke opmerkingen over het monteren van de maaier

Lees voordat u de elektrische grasmaaier in elkaar zet en in gebruik neemt de volledige gebruiksaanwijzing en de instructies daarin zorgvuldig door.

Haal de grasmaaier uit de kartonnen verpakking en controleer of er geen losse onderdelen in de verpakking zitten.

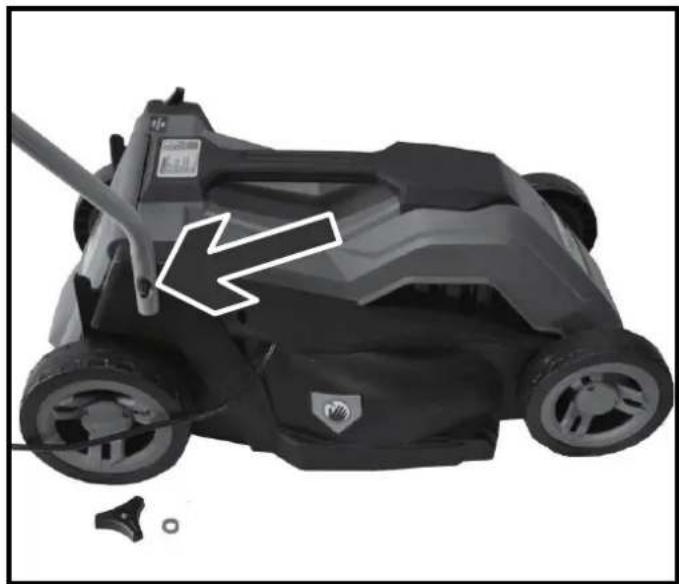

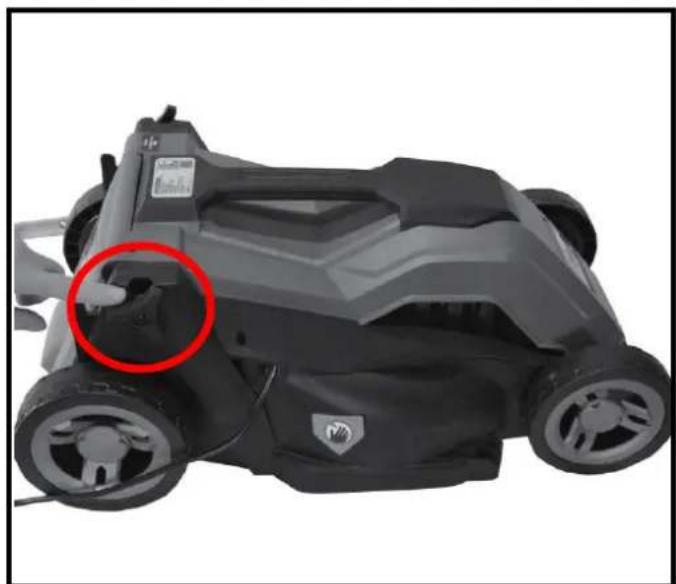

Bevestig de onderste stang aan beide zijden van de maaier met de meegeleverde vleugelbout en de M8-bout op het frame van de maaier.

Draai eerst de bouten los, leid dan de onderste stang naar de maaier en plaats de sluitring tussen de vleugelbouten en de stang voor een betere bevestiging.

Verbind de bovenste stang met de onderste stang met behulp van de meegeleverde vleugelschroeven. Bevestig vervolgens de kabel aan de rail met de meegeleverde kabelbeugels.

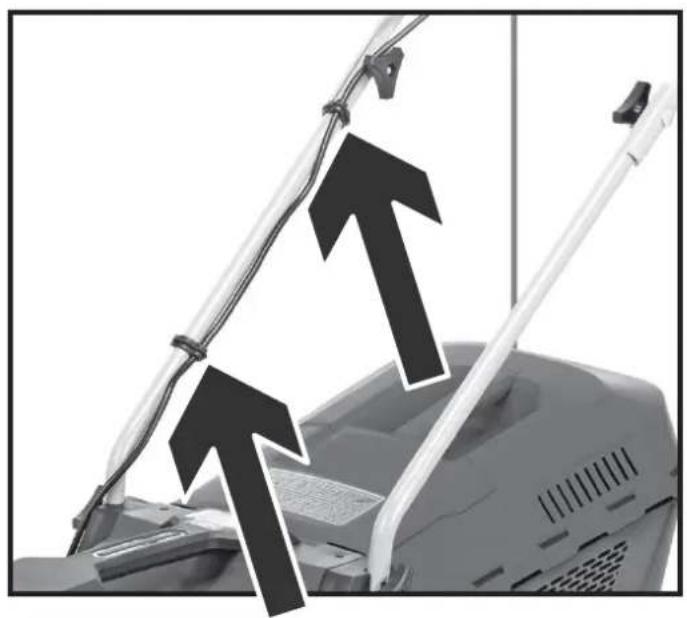

Druk de voedingskabel in de klemmen op de stangen.

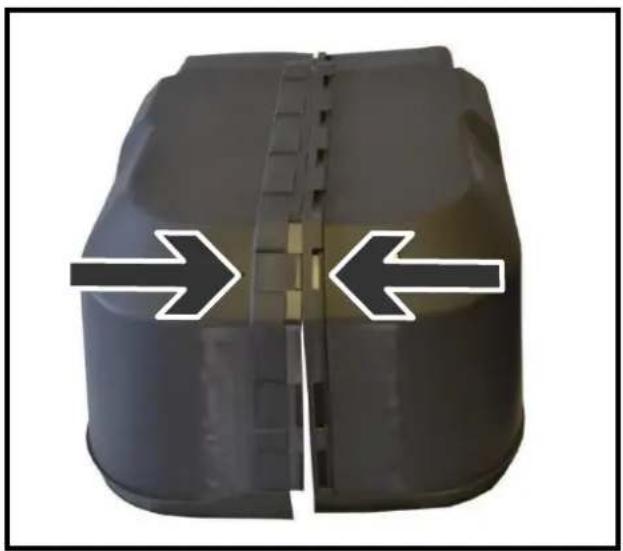

Zet de grasvanger in elkaar zoals afgebeeld.

BELANGRIJK: Monteer of demonteer de grasvanger alleen als de motor is uitgeschakeld. Anders bestaat er een aanzienlijk risico op letsel!

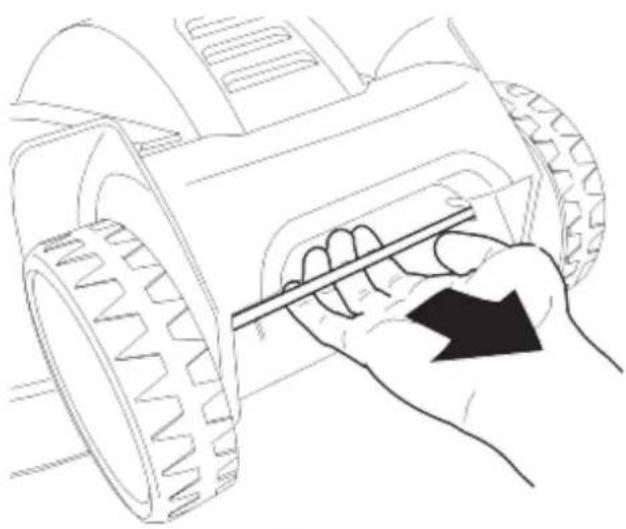

Je kunt drie verschillende maainiveaus selecteren met behulp van de achteras. Om dit te doen, haak je de hoogteverstelhendel in de gewenste uitsparing.

78. De motor starten en stoppen

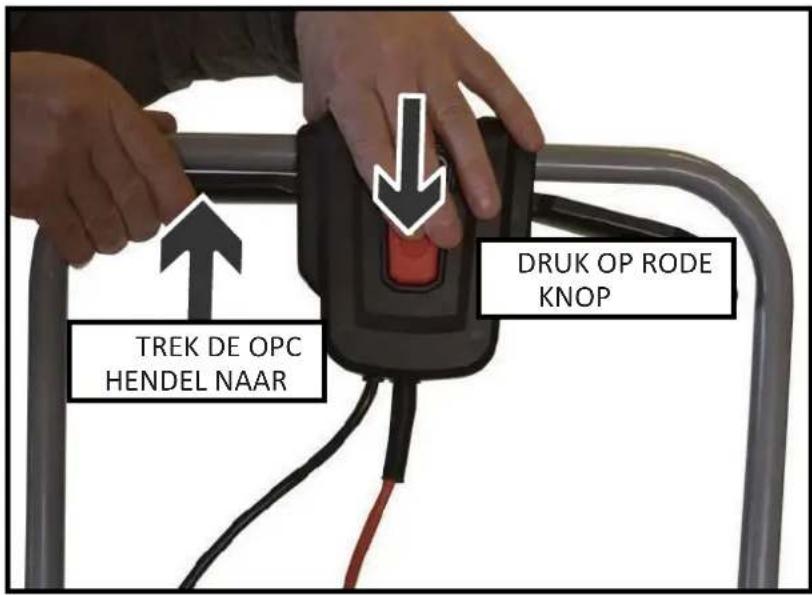

TREK DE OPC HENDEL NAAR DRUK OP RODE KNOP

Om de motor te starten, sluit je de maaier aan op het lichtnet met een verlengsnoer. Houd vervolgens de veiligheidsknop in het midden van het paneel ingedrukt. Trek vervolgens aan een van de gashendels om de motor te starten.

Stop de motor:

Laat de gashendel los. De motor stopt, maar het mes kan nog enkele omwentelingen blijven draaien. Voer geen werkzaamheden aan de maaier uit totdat u zeker weet dat het mes volledig tot stilstand is gekomen.

79. Werkinstructies

• Controleer het hele maaigebied zorgvuldig en verwijder alle vreemde voorwerpen voordat je begint met maaien.
• Gebruik de grasmaaier alleen als er zich geen derden in de gevarenzone bevinden.
  • Maai alleen als het zicht goed is.
  • Bedien de machine alleen stapvoets.
• Gebruik de maaier alleen als het mes scherp is.
  • Maai niet over obstakels (bijv. takken, boomwortels).
• Maai altijd dwars op de helling op hellend terrein. Maai niet bergop of bergaf of op hellingen met een helling van meer dan 20°.
• Wees vooral voorzichtig bij het veranderen van richting op hellend terrein.

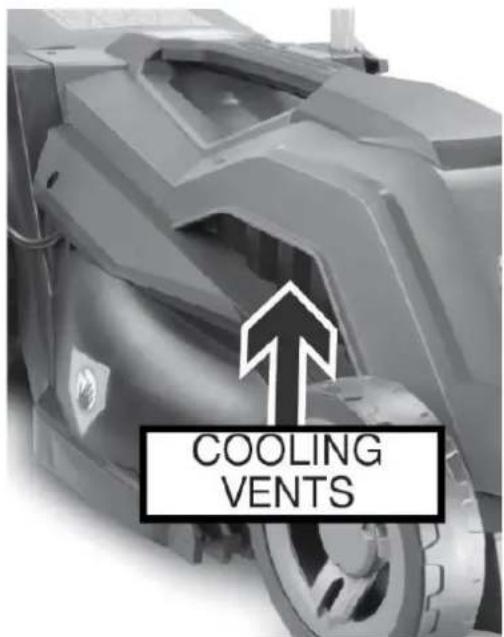

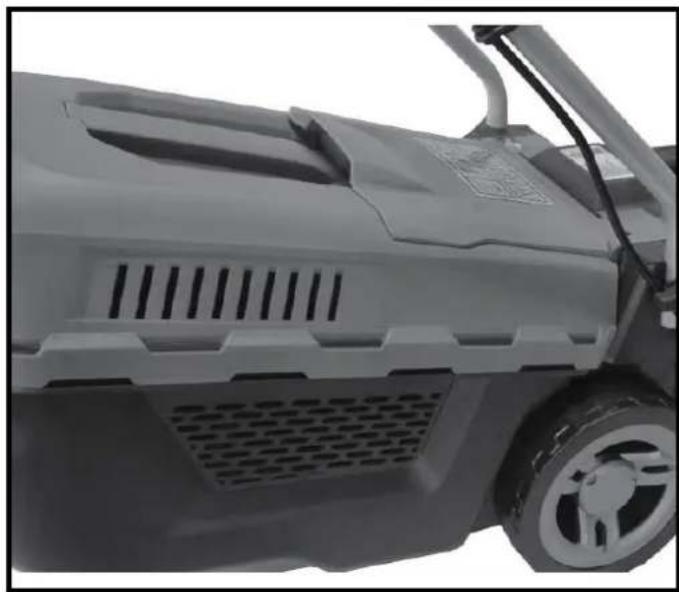

• Controleer voor, tussen en na het maaien de luchtinlaten die de elektromotor koelen en verwijder eventuele verstoppingen. Dit mag alleen worden gedaan als de motor is uitgeschakeld, anders bestaat er een aanzienlijk risico op letsel!

80. Tips voor het maaiproces

• Begin zo dicht mogelijk bij het stopcontact te maaien.
• Houd de verlengkabel altijd op het deel van het gazon dat al gemaaid is.
• Houd een constante maaihoogte van 3-5 cm aan; maai het gras niet tot minder dan de helft van de oorspronkelijke hoogte.
• Overbelast de grasmaaier niet! Als het motortoerental merkbaar afneemt door lang, zwaar gras, verhoog dan de maaihoogte en maai meerdere keren.
  • Maai 's ochtends of laat in de middag om te voorkomen dat het pas gemaaide gras uitdroogt.
• Maai twee keer per week tijdens perioden van sterke groei; verleng de maaiperioden dienovereenkomstig tijdens perioden van weinig neerslag.

81. Opslag

• Haal altijd de stekker uit het stopcontact als u het apparaat opbergt.
• Om ruimte te besparen tijdens het opbergen, klap je de bovenste balk naar beneden.
• Bewaar het apparaat op een droge plaats en buiten het bereik van kinderen en onbevoegden.

82. Afvalverwijdering

i OPMERKING

Neem contact op met uw gemeente voor informatie over verwijderingsopties,

Recycling van grondstoffen in plaats van afvalverwerking.

1. Technische gegevens

Motor	Elektrische motor 220V aansluiting
Nominaal vermogen	1200 watt
Snijhoogtes	20mm-60mm
Snijbreedte	330 mm
Diameter wielen	14cm voor / 16cm achter
Volume grasvanger	30l
Geluidsvermogen	96 dB
Gewicht	9kg

84. EU Conformiteitsverklaring

Fabrikant / Producent FUXTEC GmbH

Kappstraße 69, 71083 Herrenberg Duitsland

E-mail: [e-mail] Web: www.fuxtec.de

Benaming / naam Elektrische grasmaaier FX-RME33

EU-richtlijn / EG-richtlijn 2006 42 EG

2014/30/EU

2000/14/EG gewijzigd door

2005/88/EG Bijlage IV

Toepasselijke normen / Toepasselijke normen

EN 62841-1:2015+AC:15+A11:2022

Hierbij verklaren wij dat bovengenoemde machine, in de door ons op de markt gebrachte versie, voldoet aan de fundamentele veiligheids- en gezondheidseisen van de vermelde EG-richtlijn. Elke manipulatie of wijziging van de machine die niet vooraf uitdrukkelijk door ons is goedgekeurd, maakt dit document ongeldig.

Hierbij verklaren wij dat de hierboven genoemde machine voldoet aan de essentiële veiligheids- en gezondheidseisen van de hierboven genoemde EG-richtlijnen. Elke manipulatie of verandering van de machine die niet vooraf uitdrukkelijk door ons is goedgekeurd, maakt dit document ongeldig.

Duitsland, L. Zirkler, algemeen directeur

Herrenberg, 29 november 2023

C. Jille
