FX-RME33 - Corta-relva Fuxtec - Manual de utilização gratuito

Tipo de produto	Cortador de grama elétrico
Marca	Fuxtec
Modelo	FX-RME33
Potência	1200 W
Alimentação	220-240 V, 50/60 Hz, IPX4
Largura de corte	330 mm
Alturas de corte	20 - 60 mm (3 posições)
Volume do saco coletor	30 L
Diâmetro das rodas	Dianteira: 14 cm, Traseira: 16 cm
Peso	9 kg
Nível de potência acústica	96 dB
Tipo de motor	Motor elétrico 220V
Número de lâminas	1 (lâmina rotativa)
Sistema de corte	Saco coletor traseiro
Guidão	Dobrável para armazenamento
Segurança	Interruptor de segurança + alavanca de aceleração
Uso	Gramados particulares, inclinações até 20°
Manutenção	Limpar as entradas de ar, verificar as lâminas
Armazenamento	Em local seco, fora do alcance de crianças
Acessórios incluídos	Saco coletor, cabo de alimentação

Perguntas frequentes - FX-RME33 Fuxtec

Como iniciar o cortador de grama FX-RME33?

Conecte o cortador a uma tomada elétrica (220-240 V). Pressione o botão de segurança localizado no centro do painel e mantenha-o pressionado. Em seguida, puxe uma das alavancas de aceleração para ligar o motor.

Como parar o cortador de grama?

Solte a alavanca de aceleração. O motor para, mas a lâmina pode ainda girar por alguns instantes. Aguarde a parada completa antes de qualquer intervenção.

Como ajustar a altura de corte?

A altura de corte é ajustada no eixo traseiro usando uma alavanca. Três posições estão disponíveis, de 20 a 60 mm. Certifique-se de parar o motor e aguardar a parada da lâmina antes de qualquer ajuste.

O que fazer se o motor desacelerar durante o corte?

Isso indica sobrecarga. Aumente a altura de corte ou corte em várias passadas. Não corte grama muito alta ou molhada de uma só vez.

Posso cortar em uma inclinação?

Sim, mas apenas em inclinações de até 20°. Corte sempre perpendicularmente à inclinação (não em subida/descida) e tenha cuidado ao mudar de direção para evitar qualquer tombamento.

Como fazer a manutenção do cortador de grama?

Após o uso, limpe as entradas de ar de refrigeração. Verifique regularmente se todas as porcas, parafusos e cavilhas estão apertados. Inspecione a lâmina e o saco coletor para detectar desgaste ou danos.

Posso usar uma extensão elétrica?

Sim, use uma extensão adequada para uso externo. Certifique-se de nunca passar o cortador sobre o cabo e sempre desconecte o aparelho antes de qualquer manutenção.

Como armazenar o cortador de grama?

Desconecte a máquina. Dobre o guidão superior para baixo para economizar espaço. Armazene em local seco, fora do alcance de crianças e pessoas não autorizadas.

O que fazer em caso de vibração excessiva?

Se o aparelho vibrar anormalmente, pare imediatamente o motor e remova a bateria (se aplicável). Verifique se a lâmina não está danificada ou desequilibrada. Mandar reparar por um profissional se necessário.

Onde encontrar peças de reposição?

Entre em contato com o fabricante FUXTEC GmbH ([e-mail]) ou um centro de serviço autorizado. Use apenas lâminas e acessórios projetados para o modelo FX-RME33.

MANUAL DE UTILIZADOR FX-RME33 Fuxtec

1. Introdução e segurança....86
2. Instruções de segurança para cortadores de relva 87
3. Informações e avisos 90
4. Apresentação....92

Manual_FX-RME33_Int24_rev1

1. Montagem....93
2. Arranque e paragem do motor 97
3. Instruções de trabalho 98
4. Conselhos para o processo de corte de relva....99
5. Armazenamento 99
6. Eliminação de resíduos....99
7. Dados técnicos.... 100
8. UE Konformitätserklärung / Declaração de Conformidade .... 101

NEDERLANDSE VERSIE....102

61. Introdução e segurança

Nunca permita que crianças ou pessoas que não estejam familiarizadas com estas instruções utilizem a ferramenta de jardim. As crianças devem ser vigiadas para garantir que não brincam com o aparelho.

Utilização prevista

Este aparelho destina-se exclusivamente ao corte de relva para uso privado.

O aparelho deve ser utilizado de acordo com as

O produto só deve ser utilizado de acordo com as descrições e instruções de segurança fornecidas.

Qualquer outra utilização não está de acordo com a utilização prevista. A utilização incorrecta invalida a garantia e implica a exclusão de qualquer responsabilidade por parte do fabricante. O utilizador é responsável por todos os danos causados a terceiros e aos seus bens. Utilizar o aparelho apenas nas condições técnicas especificadas e fornecidas pelo fabricante. As modificações não autorizadas no aparelho excluem a responsabilidade do fabricante por quaisquer danos daí resultantes.

Redução das vibrações e do ruído

Para minimizar o impacto das vibrações e do ruído, limite as horas de trabalho, utilize regulações que permitam reduzir as emissões de vibrações e de ruído e use equipamento de proteção individual.

Respeitar os seguintes pontos para minimizar a exposição a vibrações e ruídos:

• Utilizar o produto apenas para o fim a que se destina, de acordo com o projeto e as instruções.
• Certificar-se de que o produto está em perfeitas condições e bem conservado.
• Utilize os acessórios corretos e certifique-se de que estão em boas condições.
• Segurar o produto com firmeza, mas não de forma tensa, pelas pegas fornecidas.
• Efetuar a manutenção do produto de acordo com estas instruções e mantê-lo bem lubrificado.
• Planeie o seu horário de trabalho de acordo com estas instruções, de modo a distribuir uma carga de trabalho mais elevada por um período de tempo mais longo.

Emergência

- Familiarizar-se com a utilização do produto através da leitura integral do manual de instruções. Memorize as instruções de segurança e siga-as à risca. Isto ajudá-lo-á a evitar riscos e perigos.

- Preste sempre atenção quando utilizar o produto, para que possa reconhecer e reagir aos perigos numa fase precoce. Uma intervenção rápida pode evitar ferimentos graves e danos materiais.

Riscos residuais

Mesmo que este cortador de relva seja utilizado de acordo com as instruções, existem sempre riscos residuais. Os seguintes perigos podem estar relacionados com a conceção e a construção deste cortador de relva:

p) Ferimentos e danos materiais provocados por peças voadoras.
q) Danos auditivos se não usar proteção auditiva adequada ou se utilizar o cortador de relva durante um longo período de tempo.
r) Danos para a saúde resultantes das vibrações mão-braço se o cortador de relva for utilizado durante um longo período de tempo ou se não for corretamente utilizado e mantido.

62. Instruções de segurança para cortadores de relva

Instruções gerais de segurança

• Para sua própria segurança e para a segurança de terceiros, leia este manual de instruções e as respectivas instruções de segurança antes de utilizar o aparelho. Guarde o manual de instruções e as as suas instruções de segurança para utilização posterior e mantê-las seguras para referência futura. pronto a usar para qualquer utilização.
• Entregar o manual de instruções juntamente com o aparelho, caso este mude de mãos.
• As pessoas que operam o aparelho não devem estar sob a influência de substâncias tóxicas (por exemplo, álcool, drogas ou medicamentos).
• Utilizar o aparelho apenas no modo de funcionamento prescrito e fornecido pelo fabricante. condição técnica. As modificações não autorizadas no aparelho excluem a responsabilidade do fabricante por quaisquer danos daí resultantes.
• Utilizar o aparelho apenas à luz do dia ou sob boa iluminação artificial.
• Utilize o aparelho apenas em condições climatéricas secas. Mantenha-o afastado da chuva ou de condições de humidade. A entrada de água no aparelho aumenta o risco de choque elétrico.
• Desligue o aparelho e retire a bateria nas seguintes condições:

♦ se o aparelho for deixado sem vigilância;

♦ se o aparelho começar a vibrar excessivamente.

Antes da utilização

• Familiarize-se com o aparelho e com as suas funções e comandos antes de iniciar os trabalhos.
• Verificar se o aparelho apresenta sinais de desgaste ou danos antes da colocação em funcionamento e após um impacto.
• Não utilizar um aparelho cujo interrutor esteja defeituoso e já não possa ser ligado ou desligado.

- Verificar se todas as porcas, parafusos e parafusos estão bem apertados para garantir o funcionamento seguro do aparelho.

- Nunca utilize um aparelho com peças danificadas ou em falta. Mande repará-las ou, se necessário, substituí-las por um especialista qualificado ou por uma oficina especializada.

- Ao trabalhar com ou no aparelho, use sempre sapatos resistentes, calças compridas e o equipamento de proteção individual adequado (óculos de proteção, proteção auditiva, luvas de trabalho com boa aderência, etc.). O uso de equipamento de proteção individual reduz o risco de ferimentos.

Quando utilizado

Não ligue o aparelho se houver pessoas (especialmente crianças) ou animais nas imediações.

Assegurar que as crianças não brincam com o aparelho.

Interrompa o trabalho se notar que há pessoas (especialmente crianças) ou animais de estimação por perto.

Trabalhar em declives acentuados pode ser perigoso. Certifique-se de que tem um pé firme e corte a relva lentamente. Corte sempre ao longo do declive e não para cima e para baixo. Tenha especial cuidado ao mudar de direção. Existe o risco de tombar!

Não cortar a relva em declives acentuados. Tenha especial cuidado ao deslocar-se para trás durante o corte e ao puxar o cortador de relva na sua direção.

Não inclinar o cortador de relva quando ligar o motor.

Mantenha uma distância de segurança indicada pela estrutura do punho.

Só ligue o motor quando os seus pés estiverem a uma distância segura da lâmina de corte. Tenha cuidado e não toque na lâmina de corte em rotação. Desligue o cortador de relva antes de o inclinar ou de o transportar, por exemplo, de/para o relevado ou sobre caminhos. Nunca conduza sobre gravilha com o motor em funcionamento. Existe o risco de ser atingido por pedras!

Desligar o motor antes de levantar ou transportar o cortador de relva

até que a lâmina de corte esteja parada. Não regular a altura de corte enquanto o motor não estiver desligado e a lâmina de corte não estiver parada. Nunca abrir a tampa de descarga com o motor em funcionamento. Antes de retirar o dispositivo de recolha de relva, desligar o motor e esperar até que a lâmina de corte esteja parada. Depois de esvaziar o dispositivo de captação de relva, voltar a colocá-lo cuidadosamente e certificar-se de que o dispositivo de captação de relva está bem fixo ao cortador de relva. Se possível, não cortar a relva molhada. Não trabalhar com a ferramenta de jardim num ambiente potencialmente explosivo onde existam líquidos, gases ou poeiras inflamáveis.

Quando interromper o trabalho, nunca deixe o aparelho sem vigilância e guarde-o num local seguro.

Após a utilização

Desligar o aparelho e só depois colocar o aparelho num local seguro.

Não guardar o aparelho ao alcance das crianças. Assegurar-se de que as ranhuras de ventilação do aparelho estão limpas.

Mantenha todas as porcas, parafusos e parafusos apertados para garantir que o cortador de relva está em condições de funcionamento seguras.

Controlar frequentemente o dispositivo de captação de relva quanto a desgaste ou danos.

Utilizar apenas uma lâmina de corte destinada a este cortador de relva.

As reparações só podem ser efectuadas por um técnico qualificado ou por um centro de assistência técnica.

63. Informações e avisos

7083 Horre ELECTRIC LAWNMOWER FX-RME33 Power Source: 220-240 V, 50/60 Hz, IPX4Motor: 1200 WWorking Width: 330 mmWeight: 9 kgS/N: [IMAGE]	Dados técnicos do cortador de relva:Motor 220VPotência 1200 WattLargura de corte 330mmPeso líquido 9kgNível de potência sonora 96dB
	Instruções de utilização para o arranque do corta-relva
	Risco de ferimentos: manter as mãos e os pésafastados!
	Ler atentamente o manual de instruções e manteruma distância segura das zonas perigosas
	NÃO conduza o cortador de relva sobre o cabo dealimentação e desligue o cortador de relva dafonte de alimentação antes de efetuar qualquertrabalho no aparelho.
	Existe o risco de choque elétrico se for utilizadoincorretamente. Manter as mãos e os pésafastados da unidade de corte!

Cuidado. Os objectos podem ser arrastados pelo cortador de relva. Por isso, certifique-se de que a área a ser cortada está livre de objectos.

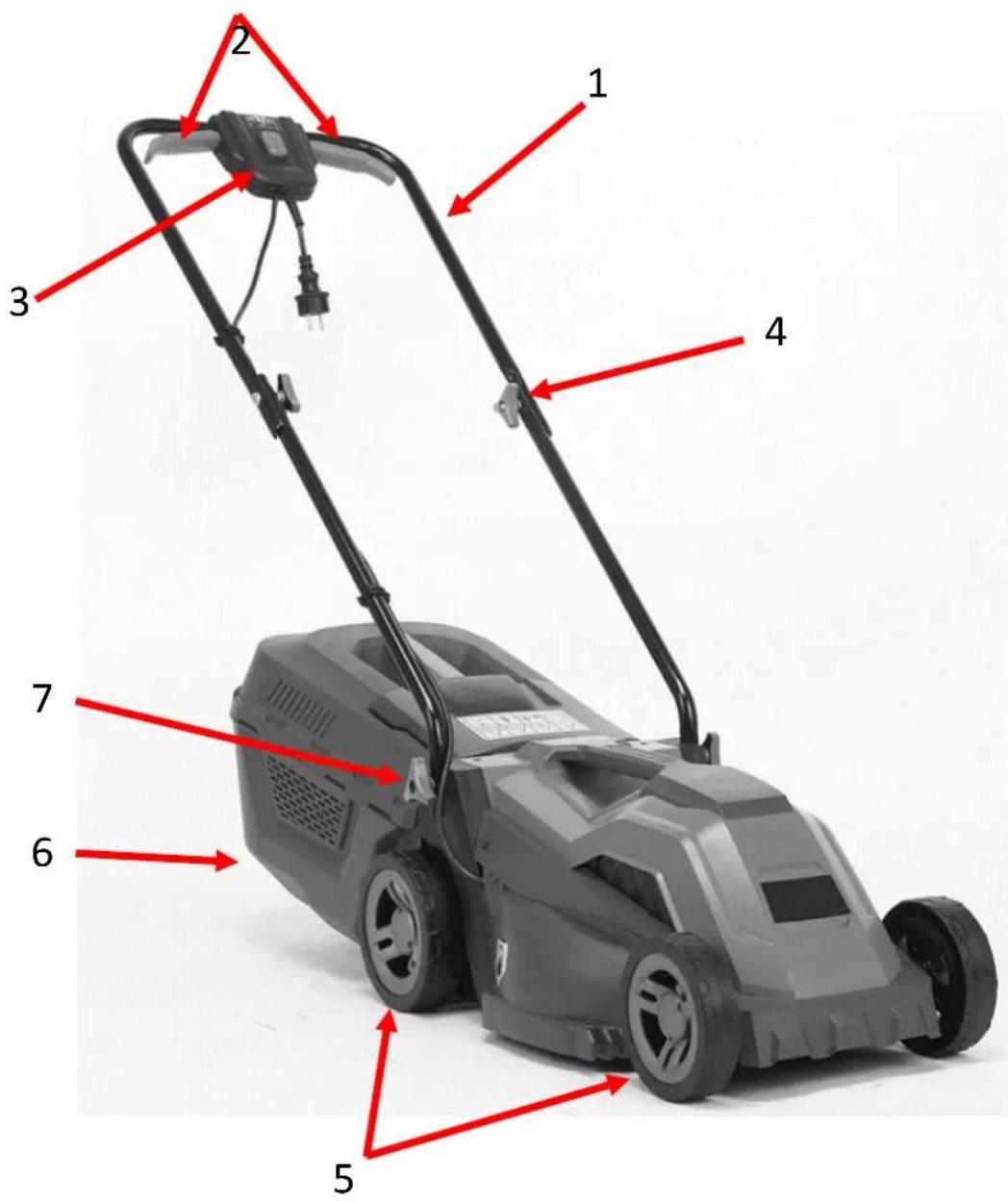

64. Apresentação

29) Barreira superior
30) Pegas de gás
31) Caixa de distribuição com interrutor de ligar/desligar e ficha de rede
32) Parafuso da asa longarina superior
33) Roda dianteira e traseira
34) Apanhador de relva
35) Parafuso da asa longarina inferior

65. Montagem

Notas importantes sobre a montagem do corta-relva

Antes de montar e utilizar o cortador de relva elétrico, leia atentamente todo o manual de instruções e as instruções nele contidas.

Retirar o cortador de relva da embalagem de cartão e verificar se não existem peças soltas na embalagem.

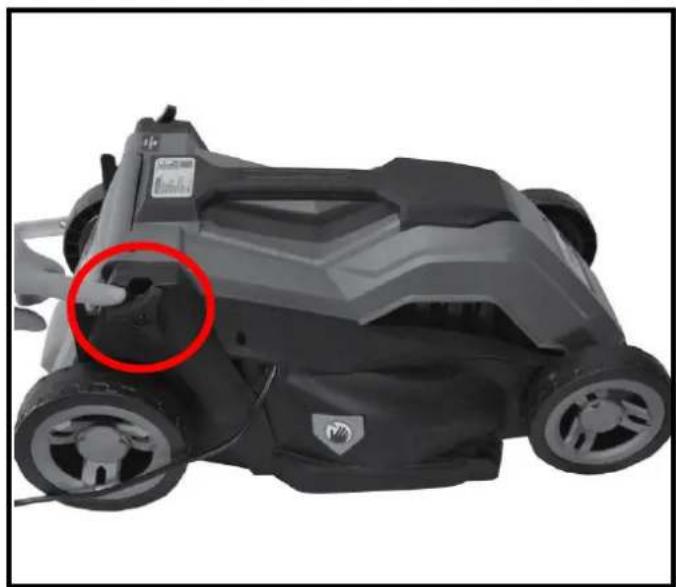

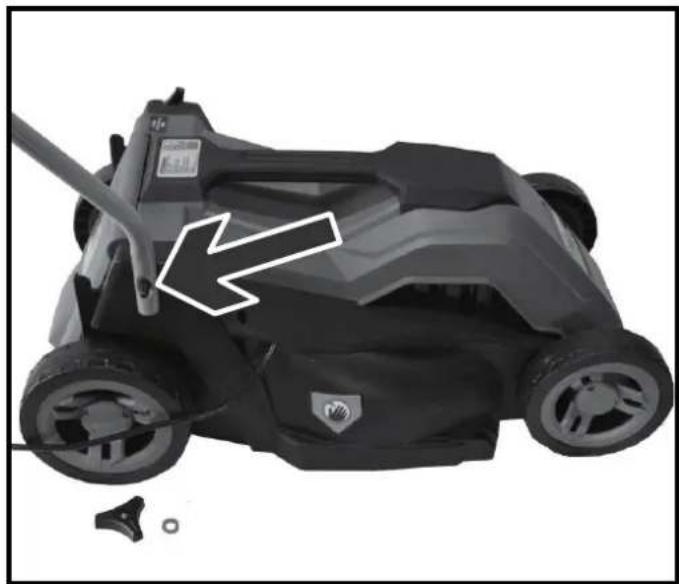

Fixe a barra inferior a ambos os lados do cortador utilizando o parafuso de orelhas fornecido e o parafuso M8 na estrutura do cortador.

Primeiro, desaperte os parafusos, depois guie a barra inferior para o cortador e coloque a anilha entre os parafusos de orelhas e a barra para uma melhor fixação.

Pressionar o cabo de alimentação nas braçadeiras fornecidas nas barras.

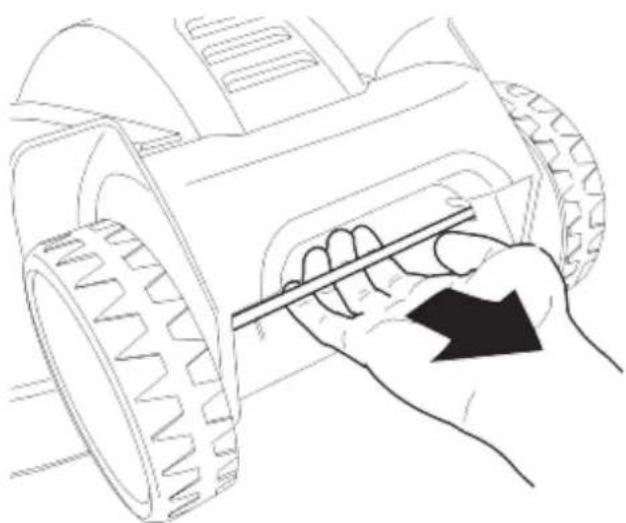

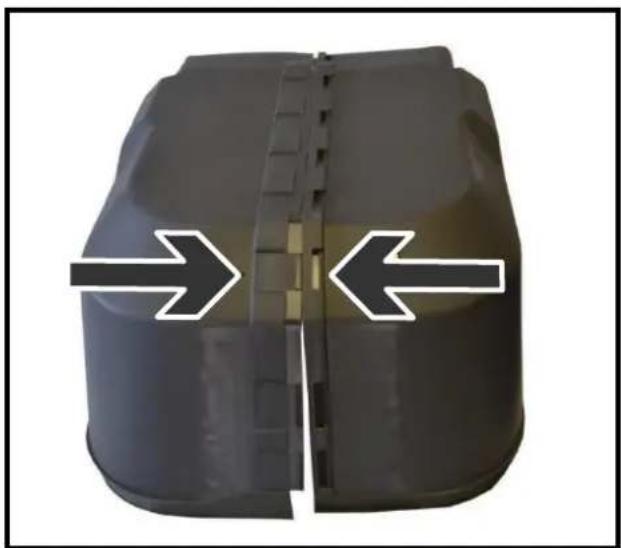

Para instalar o dispositivo de captação de relva no cortador, levantar a porta traseira e fixar o dispositivo de captação de relva.

IMPORTANTE: Instalar ou desmontar o dispositivo de captação de relva apenas com o motor desligado. Caso contrário, existe um risco considerável de ferimentos!

É possível selecionar três níveis de corte diferentes utilizando o eixo traseiro. Para o efeito, encaixe a alavanca de regulação da altura na reentrância desejada.

66. Arranque e paragem do motor

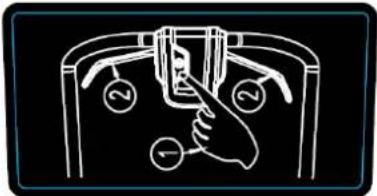

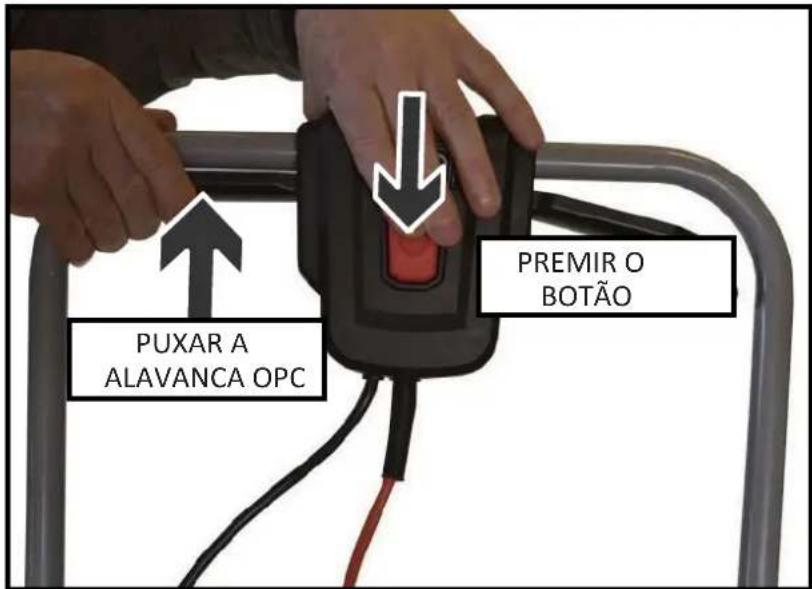

Para ligar o motor, ligar o corta-relva à rede eléctrica através de um cabo de extensão. Em seguida, prima e mantenha premido o botão de segurança situado no centro do painel. Em seguida, puxe uma das alavancas do acelerador para ligar o motor.

Parar o motor:

Solte a alavanca do acelerador. O motor pára, mas a lâmina pode continuar a rodar durante algumas rotações. Não efectue qualquer trabalho no cortador até ter a certeza de que a lâmina está completamente parada.

67. Instruções de trabalho

• Verifique cuidadosamente toda a área de corte e retire todos os objectos estranhos antes de começar a cortar a relva.
• Utilizar o cortador de relva apenas quando não houver terceiros na zona de perigo.
• Cortar a relva apenas quando a visibilidade é boa.
  • Utilizar a máquina apenas a um ritmo de marcha.
• Utilizar o cortador de relva apenas quando a lâmina estiver afiada.
• Não cortar a relva por cima de obstáculos (por exemplo, ramos, raízes de árvores).
• Corte sempre ao longo do declive em terrenos inclinados. Não corte a relva a subir ou a descer, nem em declives com uma inclinação superior a 20°.
• Tenha especial cuidado ao mudar de direção em terrenos inclinados.

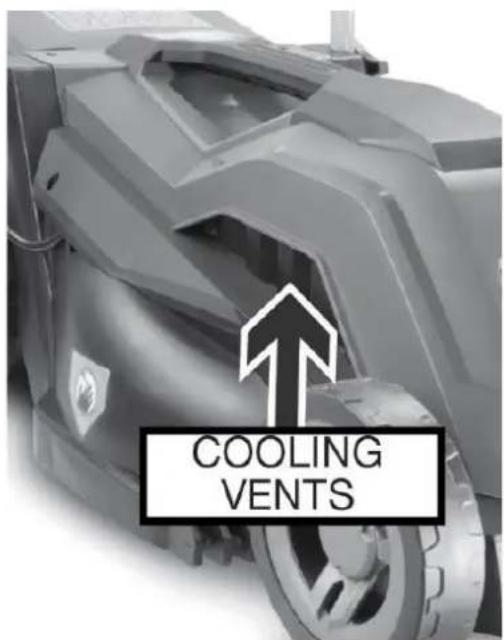

• Antes, entre e depois do corte, verificar as entradas de ar que arrefecem o motor elétrico e eliminar eventuais obstruções. Esta operação só pode ser efectuada com o motor desligado, caso contrário existe um risco considerável de ferimentos!

68. Conselhos para o processo de corte de relva

• Comece a cortar a relva o mais próximo possível da tomada.
• Mantenha sempre o cabo de extensão na secção do relvado que já foi cortada.
• Manter uma altura de corte constante de 3-5 cm; não cortar a relva a menos de metade da sua altura original.
• Não sobrecarregar o cortador de relva! Se a velocidade do motor diminuir sensivelmente devido a relva longa e pesada, aumentar a altura de corte e cortar a relva várias vezes.
• Cortar a relva de manhã ou ao fim da tarde para evitar que a relva acabada de cortar seque.
• Cortar a relva duas vezes por semana durante os períodos de forte crescimento; prolongar os intervalos de corte em conformidade durante os períodos de baixa precipitação.

69. Armazenamento

• Desligar sempre a máquina da alimentação eléctrica para a guardar.
• Para poupar espaço durante a arrumação, dobre a barra superior para baixo.
• Guardar o aparelho num local seco e fora do alcance das crianças e das pessoas não autorizadas.

70. Eliminação de resíduos

i NOTA

Para obter informações sobre as opções de eliminação, contacte a sua autoridade local/cidade,

Reciclagem de matérias-primas em vez de eliminação de resíduos.

71. Dados técnicos

Motor	Ligação do motor elétrico a 220V
Potência nominal	1200 watts
Alturas de corte	20mm-60mm
Largura de corte	330 mm
Diâmetro das rodas	14cm à frente / 16cm atrás
Volume do apanhador de relva	30l
Nível de potência sonora	96dB
Peso	9 kg

72. UE Konformitätserklärung / Declaração de Conformidade

Fabricante / Produtor FUXTEC GmbH

Designação / nome Cortador de relva elétrico FX-RME33

Diretiva da UE / Diretiva CE 2006 42 CE

2014/30/UE

2000/14/CE alterada pela

2005/88/CE Anexo IV

Normas aplicáveis / Normas aplicáveis

EN 62841-1:2015+AC:15+A11:2022

Declaramos que a máquina acima mencionada, na versão por nós colocada no mercado, está em conformidade com as exigências fundamentais de segurança e de saúde da diretiva CE mencionada.

Qualquer manipulação ou modificação da máquina que não tenha sido previamente autorizada por nós, de forma expressa, torna este documento nulo e sem efeito.

Declaramos que a máquina acima mencionada cumpre os requisitos essenciais de segurança e saúde das diretivas CE acima mencionadas. Qualquer manipulação ou alteração da máquina que não seja explicitamente autorizada por nós com antecedência torna este documento nulo e sem efeito.

Armazenamento dos documentos técnicos: FUXTEC GmbH • Kappstraße 69 • 71083 Herrenberg •

Alemanha, L. Zirkler, Diretor Geral

Herrenberg, 29 de novembro de 2023

C. Jille
