BRUKSANVISNING WCM-8010 MK3 DENVER

Tryk på pileknap op eller ned for at se næ ste eller foregående foto.

b.Video

Tryk på Repaly-knap på for at starte videoen, tryk på en gang til igen for at afbryde. Bem æ rk: Tryk på OK for at vende tilbage til displayet.

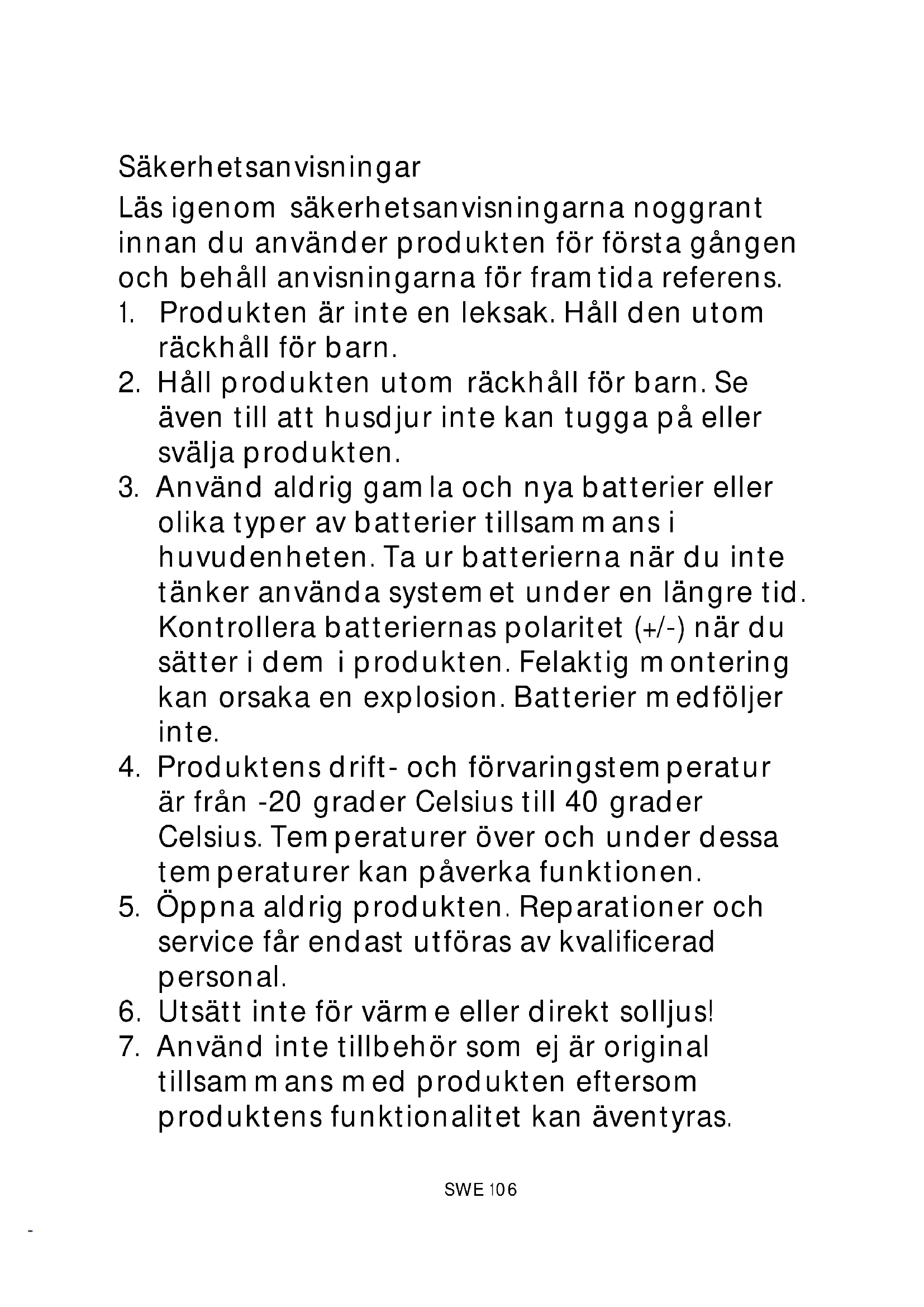

Läs igenom säkerhetsanvisningarna noggrant innan du använder produkten för första gången och behåll anvisningarna för fram tida referens.

1. Produkten är inte en leksak. Håll den utom räckhåll för barn.
2. Håll produkten utom räckhåll för barn. Se även till att husdjur inte kan tugga på eller svälja produkten.
3. Använd aldrig gam la och nya batterier eller olika typer av batterier tillsam m ans i huvudenheten. Ta ur batterierna när du inte tänker använda system et under en längre tid. Kontrollera batteriernas polaritet (+/-) när du sätter i dem i produkten. Felaktig montering kan orsaka en explosion. Batterier medföljer inte.
4. Produktens drift- och förvaringstem peratur är från -20 grader Celsius till 40 grader Celsius. Temperatureer över och under dessa temperaturer kan påverka funktionen.
5. Öppna aldrig produkten. Reparationer och service får endast utföras av kvalificerad personal.
6. Utsätt inte för värm e eller direkt solljus!
7. Använd inte tillbehör som ej är original tillsammans med produkten eftersom produktens funktionalitet kan äventyras.

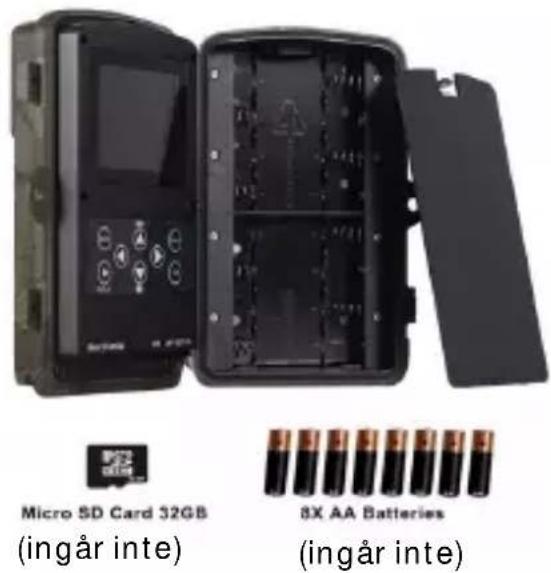

Micro SD Card 32GB (ingår inte) 8X AA Batteries (ingår inte)

Kameran har 3 grundläggande användningslägen:

1. AV-läge: Strömbrytaren är i läget AV.
2. PÅ-läge: Strömbrytaren är i läget PÅ.
3. TEST-läge: Strömbrytaren är i TEST-läget.

I de tre lägena ovan specificeras AV-läget vid byte av SD-kortet eller batterier och transport av kam eran.

A. Det finns 3 lägen under system inställningarna för ditt val.

a. Kam era
Den tar bilder i följd.
b. Video
Den spelar in videor i följd.

c. Kamera & video
Den tar först bilder och spelar sedan in videor.
B. Det finns även 2 sätt att ta bilder och spela in videor.

a. Tryck manuellt på SHOT-knappen

Efter att du skjutit strömbrytaren till TEST, och utan att ha någon meny öppen på skärm en, tryck på Shot för att ta foton eller videoklipp.

b. Automatiskt

Efter att du skjutit strömbrytaren mot läget PÅ blinkar LED-lam pan i 15 sekunder och sedan tar kam eran bilder eller spelar in videor när rörelsen upptäcks.

C. För att visa bilder av videor på kam eran ska du stänga av kam eran, skjuta ström brytaren till TEST och tryck på OK-knappen för att gå in på visningsmodellen.

a. Bilder

Tryck uppåt eller nedåt på fjärrkontrollen för att visa föregående eller nästa bild.

b. Videor

Tryck på Replay-knappen för att starta video, tryck på Replay-knappen igen för att stoppa.

Obs: Tryck på OK för att återgå till skärm en.

D. Observera att detta inte beror på något fel på kam eran:

Kraftigt regn, dim m a och dagg gör bilderna vita utan motiv

E. Skickar bild via 2G/GSM/MMS/GPRS Förberedelse

1. Mobiloperatör 2G/GSM.
2. Form at 2GB+ microSD-kort.
3. Dator (operativsystem en Vista, Windows 7, eller Windows 8).
4. En SIM-kort utan PIN-lås
5. SIM-kortet ska kunna skicka bilder via 2G/GSM/GPRS/MMS nätverk.
6. 12V ström (8 AA batterier, eller 12V ingång för ström försörjning).
7. MMSCONFIG program i CD.
8. Användare måste fråga leverantören om 2G MMS data (APN + konto + lösenord, MMSC + IP + PORT) eller kan du hitta denna info på leverantörens hem sida.
9. 2G GPRS data för SMTP inställning från leverantören (APN + konto + lösenord).
10. Info om avsändares e-postserver (server + port + e-post + lösenord).

Steg för MMS-inställning

1. Infoga microSD-kort och SIM-kortet i kam eran, sätt i batterier i videokam eran, vrid sedan kam eran till testläge, kontrollera att signalstapeln och "SIM"-kortet visas på kam eraskärm en. Anslut sedan kam eran till datorn med den medföljande USB-kabeln och CD till datorn, öppna och dubbelklicka MMSCONFIG

2. Välj Mode Camera eller in Mode Camera & Video Menu Gå till MMS tabellen och markera MMS MODE Manual

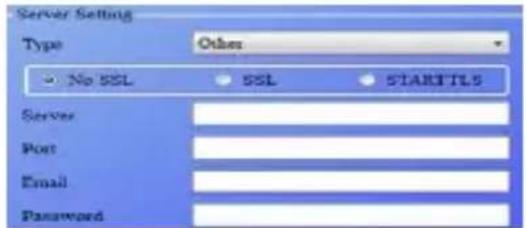

3.Infoga Gprs Setting och Server Setting 4.Fyll i Phone Setting och/eller Email Setting Phone1 Email 1

5.Gå till SMTP, välj SMTP Setting SMTP ON/OFF OFF

6.Klicka på Save knappen och spara som Param eter.dat to microSD-kort.

1. Anslut USB-kabeln från kam eran.

8.Gå till kontrollera densam m a ovan.

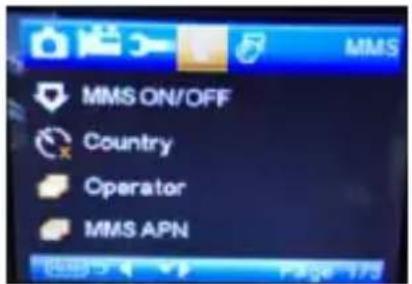

MMS MMS ON/OFF Country Operator MMS APN Page 173

kam eram enyn, att inställningen är som inställningen

1. Vrid kam eran till på.

GPRS inställningssteg

1. Infoga microSD-kort och SIM-kortet i kam eran, sätt i batterier i videokam eran, vrid sedan kam eran till testläge, kontrollera att signalstapeln och "SIM"-kortet visas på kam eraskärm en. Anslut sedan kam eran till datorn med den medföljande USB -kabeln. Sätt i CD:n i datorn, öppna och dubbelklicka MMSCONFIG

2.Välj Mode Camera or, Gå till Camera & Video tabell och markera SMTP MODE Manual

1. Infoga alla Gprs Setting APN Account Password

SWE 110

4.Fyll i info om avsändarens e-post i

1. Gå till MMS tabell och markera

6.Klicka på Save knappen och spara som Param eter.dat to microSD-kort.

1. Anslut USB-kabeln från kam eran.

8.Gå till att

i videom enyn, kontrollera inställningen är densam m a som

inställningen ovan.

9.Vrid kam eran till på.

F. Lista över SMS-kommandon

MMS/SMTP m åste ställas in till läget "på" innan du använder dessa SMS-kommandon

1. *500* ta bild (kan arbeta i både MMS- och SMTP-läge)

SIM-kortet i kam eran skickar Capture (tagna bilder) när du får *500* kom m andot

1. Kom m andot *505* tar bilder och skickar till mobil som i sin tur skickar SMS.

SIM-kortet i kameran skickar Start capturing.. (Börjar ta bilder) och skickar bilden till det insatta Mobil-ID och/eller e-post när du fått kommandot *505*, oavsett i MMS eller SMTP - läge

Men med SIM-kortet skickas bilder via MMS till mobiltelefonen som skickar SMS när kam eran endast är i MMS-läge

1. *520* kontrollera storleken på bilden och batteristatus(kan arbeta i både MMS- och SMTP-läge)

Med SIM-kortet kan du skicka Total Jpg: Free Space: Battery Level:(Totalt Jpg: Ledigt utrymme: Batterinivå:) när mottar kommandot *520*

1. *530* slå på sensorn (kan arbeta i både MMS- och SMTP-läge) Med SIM-kortet skickas meddelandet PIR ON när du mottar kommandot *530*

2. *531* växla sensorn till viloläge (kan arbeta i både MMS- och SMTP-läge) Med SIM-kortet skickas meddelandet PIR OFF(Stopp OK) när kommandot *531* mottas

Observera - Alla produkter är förem ål för ändringar utan föregående meddelande. Vi reserverar oss för fel och uteläm nanden i handboken.

MED ENSAMRÄTT, UPPHOVSRÄTT DENVER A/S

denver

denver.eu

CE

Elektrisk och elektronisk utrustning och tillhörande batterier innehåller material, komponenter och ämnen som kan vara skadliga för hälsan och miljön om avfallet (kasserad elektrisk och elektronisk utrustning och batterier) inte hanteras korrekt.

Elektrisk och elektronisk utrustning och batterier är märkta med en symbol i form av en överstruken soptunna (syns nedan). Denna symbol visar att elektrisk och elektronisk utrustning och batterier inte bör slängas tillsam m ans med annat hushållsavfall, utan ska istället slängas separat.

Som slutanvändare är det viktigt att du lämnar in dina använda batterier i en för ändam ålet avsedd facilitet. På det viset säkerställer du att batterierna återvinns lagenligt och att de inte skadar miljön.

Alla kom m uner har etablerat uppsam lingsställen där elektrisk och elektronisk utrustning och batterier antingen kan läm nas in kostnadsfritt i återvinningsstationer eller häm tas från hushållen. Vidare information finns att tillgå hos din komm uns tekniska förvaltning.

Härm ed försäkrar DENVER A/S att denna typ av radioutrustning WCM-8010MK3 överensstäm mer med direktiv 2014/53/EU. Den fullständiga texten till EU-försäkran om överensstäm m else finns på följande webbadress: Ange: denver.eu.com och klicka sedan på IKONEN längst upp på webbsidan. Ange modellnum ret: WCM-8010MK3 Ange nu produktsida, och direktivet finns under hämtningar/övriga hämtningar

Driftsfrekvensom rade: 850-1900 MHz Maximal utgående ström: 2W
