MANUAL DE UTILIZADOR WCM-8010 MK3 DENVER

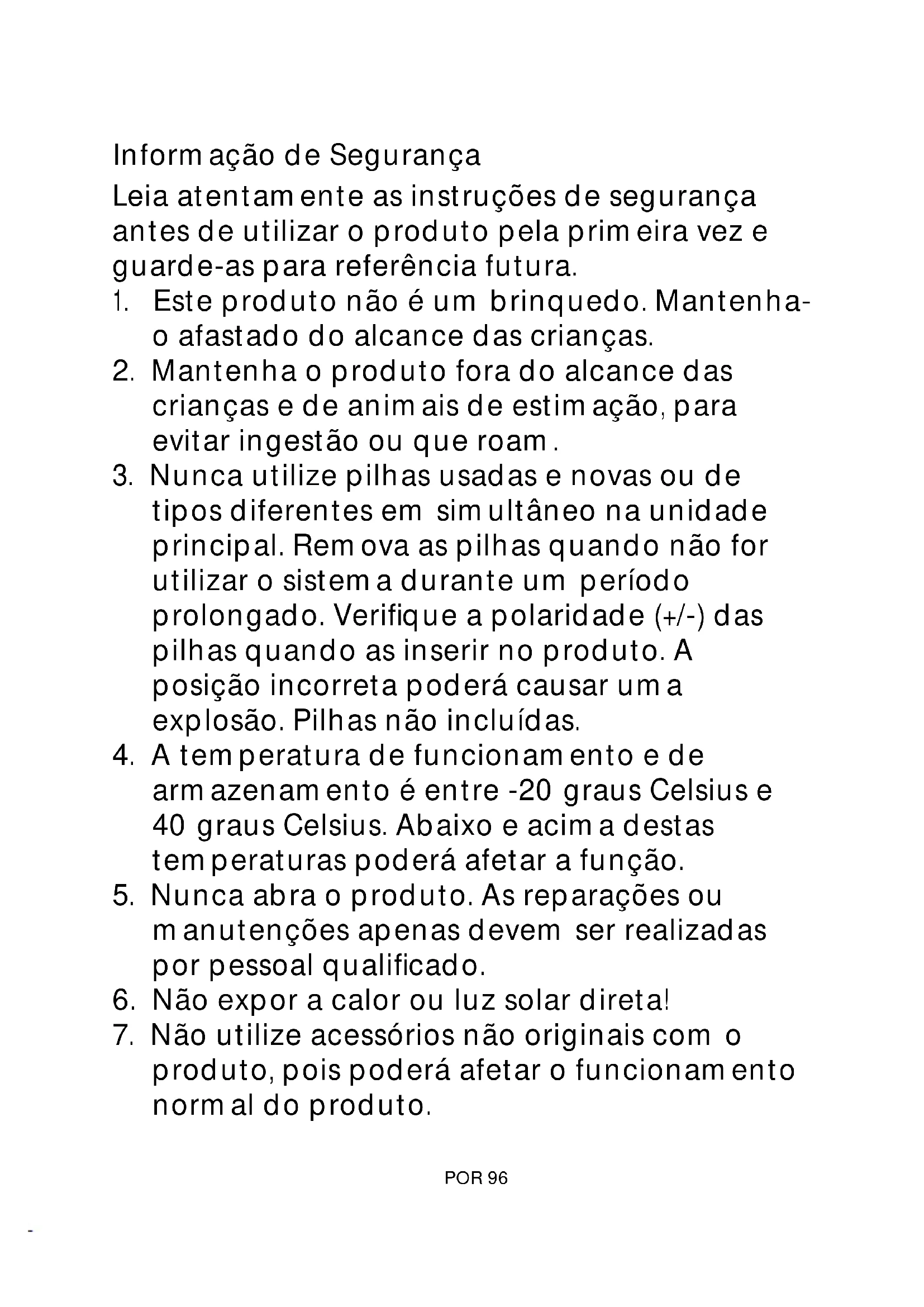

Informação de Segurança

Leia atentamente as instruções de segurança antes de utilizar o produto pela primeira vez e guarde-as para referência futura.

1. Este produto não é um brinquedo. Mantenha-o afastado do alcance das crianças.
2. Mantenha o produto fora do alcance das crianças e de animais de estimação, para evitar ingestão ou que roam.
3. Nunca utilize pilhas usadas e novas ou de tipos diferentes em simultâneo na unidade principal. Rem ova as pilhas quando não for utilizar o sistem a durante um período prolongado. Verifique a polaridade (+/-) das pilhas quando as inserir no produto. A posição incorreta poderá causar um a explosão. Pilhas não incluídas.
4. A tem peratura de funcionamento e de arm azenamento é entre -20 graus Celsius e 40 graus Celsius. Abaixo e acima destas temperaturas poderá afetar a função.
5. Nunca abra o produto. As reparações ou manutenções apenas devem ser realizadas por pessoal qualificado.
6. Não expor a calor ou luz solar direta!
7. Não utilize acessórios não originais com o produto, pois poderá afetar o funcionamento normal do produto.

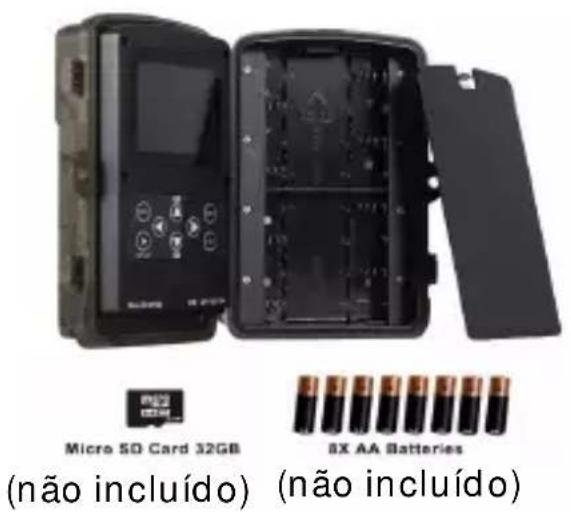

Micro SD Card 32GB (não incluído) (não incluído) 8X AA Batteries

LCD DISPLAY ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉟a ㉟b ㉟c ㉟d ㉟e ㉟f ㉟g ㉟h ㉟i ㉟j ㉟k ㉟l ㉟m ㉟n ㉟o ㉟p ㉟q ㉟r ㉟s ㉟t ㉟u ㉟v ㉟w ㉟x ㉟y ㉟z

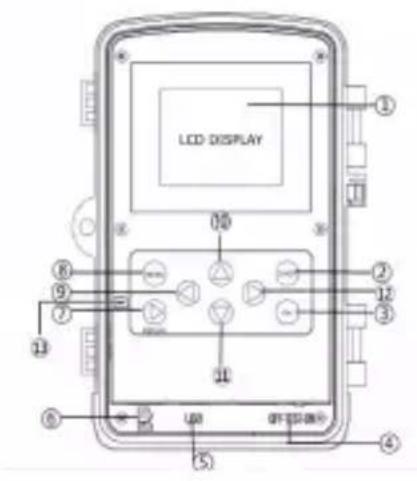

Visão geral

1) Display LCD a cores de 2 polegadas
2) Botão de disparo
3) Botão OK
4) Interruptor de energia
5) Conector USB Tipo C

7 Botão Repetição
8) Botão Menu
9) Botão esquerdo
10) Botão para cim a
11) Botão para baixo
12) Botão Direito
13) SIM de tam anho normal (não incluído)

6) slot para cartão Micro SD

câm ara tem 3 m odos básicos de funcionamento:

1. Modo DESLIGADO: Interruptor de alimentação está na posição DESLIGADO.
2. Modo LIGADO: Interruptor de alimentação está na posição LIGADO.
3. Modo TESTE: Interruptor de alimentação está na posição TESTE.

Nos três modos acim a referidos, o modo DESLIGADO é o modo seguro especificado quando substituir o cartão SD ou as baterias e quando transportar a câm ara.

A. Há 3 modos na definição do sistem a para a sua selecção.

a. Câmara

Tira som ente fotografias.

b. Vídeo

Faz somente vídeo.

C. Câmara e Vídeo

Em primeiro lugar tira

fotografias, depois faz vídeos.

B. Existem também 2 form as de tirar fotografias ou fazer vídeos.

a. Manualmente usando o Botão SHOT

Depois de colocar o interruptor de alimentação na posição TEST, sem qualquer menu exibido no ecrã, premir Botão Shot para tirar fotografias ou fazer vídeos.

b. Automaticamente

Depois de colocar o interruptor de alimentação em LIGADO, o LED pisca durante 15 segundos, seguidamente a câm ara tira fotografias ou faz vídeos sempre que for detectado um movimento.

C. Para visualizar as fotografias de vídeos na câm ara, desligar a câm ara, colocar o interruptor de alimentação em TEST, premir a tecla Botão OK para entrar no modelo de visualização.

a .Fotografias

Prem ir para cima ou para baixo para visualizar a fotografia seguinte ou a anterior.

b .Vídeos

Prem ir o botão Replay para iniciar o vídeo, prem ir o botão de novo para parar.

Nota: Prem ir OK para voltar ao ecrã.

D. Note que, não se trata de um erro na Câmara: A chuva forte, o nevoeiro e os chuviscos (no escuro) fornecerão fotos em branco sem motivo.

E. A enviar a imagem através de 2G/GSM/MMS/GPRS Preparação

1. Srviço de Operadora Móvel 2G/GSM.
2. Cartão microSD com formato 2GB+.
3. Computador (Vista, Windows 7, windows 8 system).
4. Um cartão SIM sem bloqueio PIN
5. O cartão SIM deverá poder enviar im agens através da rede 2G/GSM/GPRS/MMS.
6. 12V de potência (8 Pilhas AA ou fonte de alimentação de entrada de 12V).
7. Program a MMSCONFIG no CD.
8. Os utilizadores têm de solicitar os dados 2G MMS ao fornecedor (APN + conta + palavra-passe, MMSC + IP + PORTA) ou localizar estas informações na página principal do fornecedor.
9. Dados 2G GPRS para definição de SMTP do fornecedor (APN + conta + palavra-passe).
10. Inform ações do servidor de E-mail do Remetente (servidor + porta + e-mail + palavra-passe).

Passos de Definição de MMS

1. Insira o cartão microSD e o cartão SIM na câm ara, coloque as pilhas na câm ara, ligue a câm ara no modo de teste e, em seguida, verifique se existe barra de sinal e "SIM" no ecrã da câm ara.

Em seguida, ligue a câm ara ao PC com o cabo USB incluído, insira o CD no computador, abra e, em seguida, clique duas vezes. MMSCONFIG

1. Seleccione Mode Camera ou Mode Camera & Video em Menu. Vá para atabela MMS e seleccione MMS MODE Manual
   3.Insira Gprs Setting e Server Setting
   4.Preencha Phone Setting e/ou Email Setting Phone1 Email1
2. Vá para SMTP e seleccione Smtp Setting SMTP ON/OFF OFF
   6.Clique no botão Save e guarde com o Parameter.dat no cartão microSD.
3. Ligue o cabo USB da câm ara.
4. Vá para verifique igual à no menu da câm ara, se a subdefinição é defini ção acima.
   9.Ligue a câm ara.

Passos de Definição de GPRS

1. Insira o cartão microSD e o cartão SIM na câm ara, coloque as pilhas na câm ara, ligue a câm ara no modo de teste e, em seguida, verifique se existe barra de sinal e "SIM" no ecrã da câm ara. Em seguida, ligue a câm ara ao PC com o cabo USB incluído. Insira o CD no computador, abra e, em seguida, clique duas vezes MMSCONFIG

2. Seleccione Mode Camera ou Mode Camera & Video. Vá para a tabela SMTP e seleccione SMTP MODE Manual

3.Insira tudo Gpra Setting APN Account Password

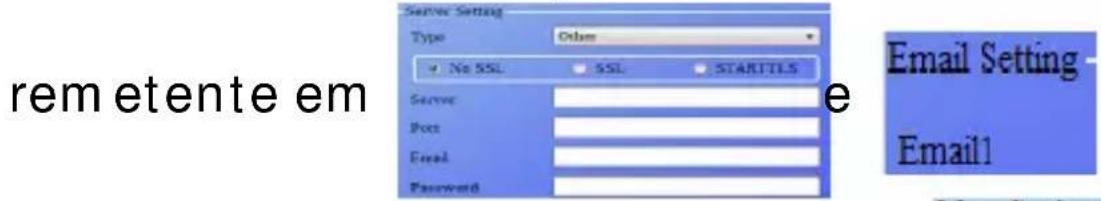

1. Preencha as inform ações de e-mail do

rem etente em Email Setting Email1

5.Vá para a tabela MMS e seleccione

1. Clique no botão Save e guarde com o Param eter.dat no cartão microSD.

2. Ligue o cabo USB da câm ara.

no menu da câm ara se a subdefinição é definição acima.

1. Ligue a câm ara.

O MMS/SMTP tem de ser definido no modo 'ligado' antes de usar estes com andos de SMS.

1. *500* tirar foto (pode funcionar em ambos os modos MMS e SMTP) O SIM na câm ara enviará Capture (Capturar) quando receber o comando *500*.

2. *505* tirar foto e enviar para o telem óvel que envia a SMS

O SIM na câm ara irá enviar Start capturing (Iniciar captura) e enviará a imagem para o ID de Telem óvel e/ou e-mail quando receber o comando * 505*, quer esteja no modo MMS ou SMTP.

No entanto, o SIM enviará im agens através de MMS para o telem óvel que envia o SMS apenas quando a câm ara estiver no Modo MMS

1. *520* verificar a quantidade de imagens e estado da bateria

(pode funcionar em ambos os modos MMS e SMTP) O SIM irá enviar Total Jpg: Free Space: Battery Level: (Total Jpg: Espaço Livre: Nível da Bateria) quando receber o comando *520*

1. *530* ligar sensor

(pode funcionar em ambos os modos MMS e SMTP)

O SIM irá enviar PIR ON (Início OK) quando receber o comando *530*

1. *531* ligar sensor no modo de suspensão (pode funcionar em ambos os modos MMS e SMTP) O SIM irá enviar PIR OFF (Paragem OK) quando receber o comando *531*

Tom e nota - Todos os produtos estão sujeitos a alteração sem aviso prévio. Aceitam os dúvidas acerca de erros e om issões no manual.

TODOS OS DIREITOS RESERVADOS, COPYRIGHT DENVER A/S

denver denver.eu CE

Equipamentos eléctricos e electrónicos, bem como as pilhas que os acompanham, contêm materiais, componentes e substâncias que podem ser perigosos à sua saúde e ao meio ambiente, caso o lixo (equipamentos eléctricos e electrónicos jogados fora, incluindo pilhas) não seja eliminado correctamente.

Os equipamentos eléctricos e electrónicos, bem como as pilhas, vêm marcados com um símbolo com posto de um a lixeira e um X, como o mostrado abaixo. Este símbolo significa que equipamentos eléctricos e electrónicos, bem como pilhas, não devem ser jogados fora junto com o lixo doméstico, mas separadamente.

Como o utilizador final, é importante que envie suas pilhas usadas a um a unidade de reciclagem adequada. Assim, certamente as pilhas serão recicladas de acordo com a legislação e o meio ambiente não será prejudicado.

Toda cidade possui pontos de colecta específicos, onde equipamentos eléctricos e electrónicos, bem como pilhas, podem ser enviados gratuitamente a estações de reciclagem e outros sítios de colecta ou buscados em sua própria casa. O departamento técnico de sua cidade disponibiliza informações adicionais quanto a isto.

O(a) abaixo assinado(a) DENVER A/S declara que o presente tipo de equipamento de radio WCM-8010MK3 está em conformidade com a Diretiva 2014/53/EU. O texto integral da declaração de conformidade está disponível no seguinte endereço de Internet: Entrar em : denver.eu e depois clicar no ÍCONE procurar no campo superior do sítio web. Escrever o número do modelo: WCM-8010MK3 Agora entrar na página do produto e a instrução a vermelho encontra-se por baixo de transferências/outras transferências

Alcance operacional da frequência: 850-1900MHz

Potência de saída máxima: 2W

DENVER A/S

Omega 5A, Soeften

DK-8382 Hinnerup

Dinam arca
