CR12DA - Såg HiKOKI - Gratis bruksanvisning och manual

Produkttyp	Batteridriven tigersåg
Märke	HiKOKI
Modell	CR12DA
Märkspänning	12 V DC
Tomgångsvarvtal	0 – 3 200 min⁻¹
Slaglängd	13 mm
Kapacitet – mjukt stål (rör)	Ø 50 mm
Kapacitet – mjukt stål (plåt)	12 mm
Kapacitet – trä	50 mm
Kapacitet – PVC-rör	Ø 50 mm
Vikt (beroende på batteri)	1,4 – 1,5 kg
Strömförsörjningstyp	Litiumjonbatteri
Kompatibelt batteri	BSL1240M (exempel)
Medföljande laddare	UC12SL
Inbyggd LED-belysning	Ja, med automatisk avstängning efter 3 s
Termiskt skydd	Ja (automatisk avstängning vid överbelastning)
Plungesågning	Ja (för trä)
Justerbar bas	Ja (basjustering)
Kompatibelt blad	Standard tigersågsblad och T-skaft sticksågsblad
Ljudeffektsnivå	93 dB(A)
Ljudtrycksnivå	82 dB(A)
Arbetstemperatur	-5 °C till 40 °C
Garanti	Enligt nationella bestämmelser

Vanliga frågor - CR12DA HiKOKI

Hur byter man bladet på tigersågen CR12DA?

För att byta blad, vrid bladhållaren i pilens riktning, sätt in bladet helt i springan och släpp sedan hållaren för att låsa det. Dra två eller tre gånger på bladets baksida för att kontrollera att det är ordentligt fastsatt. OBS: rör aldrig bladet omedelbart efter användning eftersom det är varmt.

Hur laddar man batteriet till CR12DA?

Anslut laddaren UC12SL till ett eluttag. Sätt i litiumjonbatteriet i laddaren tills det klickar på plats. Den röda kontrollampan blinkar under laddning och lyser konstant när laddningen är klar. Laddningstiden varierar beroende på kapacitet (t.ex. 60 min för 4,0 Ah). Koppla sedan bort laddaren och ta bort batteriet.

Vilka viktiga säkerhetsåtgärder bör man följa?

Använd alltid skyddsglasögon. Arbeta inte i explosiv atmosfär. Använd en jordfelsbrytare (RCD) i fuktiga miljöer. Håll sågen i isolerade greppytor för att undvika elektriska stötar. Håll barn på avstånd och förvara verktyget utom räckhåll för barn. Läs noggrant igenom manualen före användning.

Vilka material kan man såga med CR12DA?

Denna tigersåg kan såga rör av mjukt stål (max Ø 50 mm), plåt av mjukt stål (max tjocklek 12 mm), trä (max tjocklek 50 mm), PVC-rör (max Ø 50 mm), samt syntetiska hartser och icke-järnmetaller (aluminium, koppar). Använd ett blad som är lämpligt för materialet.

Hur gör man en plungesågning med CR12DA?

Plungesågning är möjlig endast på trä. Placera basen eller kragen mot arbetsstycket, luta sågen och för in bladet gradvis med början från änden. Tvinga inte och håll verktyget stadigt. Efter sågningen, sätt tillbaka basen om du har tagit bort den.

Vad gör man om bladet fastnar eller motorn stannar?

Om motorn stannar kan det bero på termiskt skydd eller överbelastning. Släpp avtryckaren, ta bort batteriet och låt verktyget svalna. Åtgärda orsaken till blockeringen (för tjockt material, olämpligt blad). Tvinga aldrig bladet; om det fastnar, stoppa omedelbart verktyget.

Hur underhåller man tigersågen CR12DA?

Innan underhåll, stäng av verktyget och ta bort batteriet. Kontrollera regelbundet bladets skick (byt ut om det är slött). Rengör huset med en torr eller lätt fuktad trasa (tvålvatten) – inga lösningsmedel. Se till att fästskruvarna är åtdragna. Förvara verktyget på en torr plats under 40 °C.

Kan man använda sticksågsblad på CR12DA?

Ja, sticksågsblad med T-skaft (säljs separat) är kompatibla. Montera dem på samma sätt som ett standardblad: för in skaftet i den centrala öppningen på hållaren och lås. Kontrollera alltid infästningen genom att dra i bladets baksida.

Vad är batteritiden och hur förlänger man den?

Batteritiden beror på batterikapaciteten (t.ex. 4,0 Ah ger cirka 60 minuters laddning). För att förlänga livslängden, ladda batteriet i rumstemperatur (0–40 °C). Förvara det laddat om du inte använder det på mer än 3 månader. Undvik fullständiga urladdningar och extrema temperaturer.

Var hittar man reservdelar till CR12DA?

Reservdelar (blad, batterier, laddare, bladhållare etc.) finns hos auktoriserade HiKOKI-återförsäljare. För reparationer, kontakta en HiKOKI-serviceverkstad. Använd endast originaldelar för att garantera säkerhet och prestanda.

BRUKSANVISNING CR12DA HiKOKI

Läs alla säkerhetsvarningar, instruktioner, bilder och specifikationer som medföljer detta elektriska verktyg. Om inte alla instruktioner nedan följs kan detta leda till elektrisk stöt, brand och/eller allvarlig skada.

Spara alla varningar och instruktioner för framtida referens.

Uttrycket "elektriskt verktyg" i varningar hänvisar till ditt eldrivna (med sladd) eller batteridrivna (sladdlöst) elektriska verktyg.

1) Säkerhet på arbetsplats

a) Håll arbetsplatsen ren och välbelyst.
Röriga eller mörka arbetsplatser inbjuder till olyckor.
b) Använd inte elektriska verktyg i explosiva omgivningar, som t ex i närvaro av antändliga vätskor, gaser eller damm.
Elektriska verktyg bildar gnistor som kan antända dammet eller ångorna.
c) Håll barn och kringstående på avständ när du arbetar med ett elektriskt verktyg.
Distraktioner kan få dig att tappa kontrollen.

2) Elektrisk säkerhet

a) Det elektriska verktygets stickpropp måste matcha uttaget. Modifiera aldrig stickproppen. Använd inte adapterstickproppar till jordade elektriska verktyg. Omodifi erade stickproppar och matchande uttag minskar risken för elstötar.

b) Undvik kroppskontakt med jordade ytor som tex rör, värmeelement, spisar och kylskåp. Det finns ökad risk för elstötar om din kropp är jordad.

c) Utsätt inte elektriska verktyg för regn eller väta. Om vatten kommer in i ett elektriskt verktyg ökar risken för elstötar.

d) Misshandla inte sladden. Använd aldrig sladden för att bära, dra eller dra ur sladden till det elektriska verktyget. Håll sladden borta från värme, olja, skarpa kanter eller rörliga delar.

Skadade eller tilltrasslade sladdar ökar risken för elstötar.

e) Använd en förlängningssladd som är lämplig för utomhusbruk när du arbetar med det elektriska verktyget utomhus.

Användning av en sladd som är lämplig för utomhusbruk minskar risken för elstötar.

f) Om du inte kan undvika att använde ett elektriskt verktyg på en fuktig plats, använd ett uttag med jordfelsbrytare.

Användning av en jordfelsbrytare minskar risken för elektrisk stöt.

3) Personlig säkerhet

a) Var vaksam, se upp med vad du gör och använd sunt förnuft när du arbetar med ett elektriskt verktyg. Använd inte elektriska verktyg när du är trött, drog- eller alkoholpåverkad eller har tagit mediciner.

Ett ögonblicks ouppmärksamhet under arbetet kan resultera i allvarliga personskador.

b) Använd personskyddsutrustning. Ha alltid ögonskydd.

Skyddsutrustning som till exempel en ansiktsmask, glidfria säkerhetsskor, hjälm eller hörselskydd för tillämpliga förhållanden minskar personskadorna.

c) Förebygg oavsiktlig start. Se till att omkopplaren står i läge av innan du ansluter det elektriska verktyget till strömkällan och/eller batteriet, tar upp eller bär verktyget.
Att bära det elektriska verktyget med fi ngret på omkopplaren eller kraftansluta det elektriska verktyget då omkopplaren är på inbjuder till olyckor.
d) Avlägsna eventuell jüsteringsnyckel eller skruvnyckel innan du startar det elektriska verktyget.
En skruvnyckel eller nyckel som lämnats kvar på en roterande del av det elektriska verktyget kan resultera i personskador.
e) Sträck dig inte för långt. Stå alltid stadigt på fötterna och håll balansen.
På så sätt får du bättre kontroll över det elektriska verktyget i oväntade situationer.
f) Klä dig korrekt. Ha inte på dig vida, lösa kläder eller smycken. Håll ditt här och dina kläder borta från rörliga delar.
Vida kläder, smycken eller långt hår kan fastna i de rörliga delarna.
g) Omtillbehörföranslutningavdammuppsugnings- och damminsamlingsanordningar ingår, se då till att dessa anordningar ansluts och används på korrekt sätt.
Användning av damminsamling kan minska dammrelaterade faror.
h) Låt inte vanan av regelbunden användning av verktyg tillåta dig att bli för självsäker och ignorera verktygssäkerhetsprinciper.
En oförsiktig åtgärd kan orsaka allvarlig skada inom en bråkdel av en sekund.

4) Användning och skötsel av elektriska verktyg

a) Tvinga inte det elektriska verktyget. Använd korrekt verktyg för det du ska göra. Korrekt verktyg gör arbetet bättre och säkrare med den hastighet som det är avsett för.

b) Använd inte det elektriska verktyget om omkopplaren inte kan vridas Från eller Till.

Elektriska verktyg som inte kan kontrolleras med omkopplaren är farliga och måste repareras.

c) Dra ut sladden ur uttaget och/eller ta ur batteriet om det är avtagbart från det elektriska verktyget innan du gör justeringar, byter tillbehör eller förvarar det elektriska verktyget.

Sådana förebyggande säkerhetsåtgärder minskar risken för att det elektriska verktyget startar oavsiktligt.

d) Förvara elektriska verktyg som inte används utom räckhåll för barn och låt inte personer som är obekanta med verktyget eller dessa instruktioner använda verktyget.

Elektriska verktyg är farliga i händerna på otränade användare.

e) Underhåll elektriska verktyg och accessoarer. Kontrollera med avseende på felaktig inriktning eller om rörliga delar kärvar, om delar har spruckit samt alla andra tillständ som kan påverka verktygets drift. Om verktyget är skadat se till att det repareras innan du använder det. Många olyckor förorsakas av dåligt underhållna verktyg.

f) Håll skärverktygen skarpa och rena.

Korrekt underhållna skärverktyg med skarpa skäreggar kärvar inte och är lättare att kontrollera.

g) Använd det elektriska verktyget, tillbehör och hårdmetallskär etc. i enlighet med dessa instruktioner, samtidigt som du tar arbetsförhållanden och det arbete som ska utföras med i beräkningen.

Att använda det elektriska verktyget för andra ändamål än det är avsett för kan resultera i farliga situationer.

Svenska

h) Håll handtag och gripytor torra, rena och fria från olja och fett.
Hala handtag och greppytor tillåter inte säker hantering och kontroll av verktyget i oväntade situationer.

5) Användning och vård av batteriverktyg

a) Ladda endast med laddare som angetts av tillverkaren.
En laddare som passar för en typ av batteri kan orsaka brandfara om den använd med ett annat batteri.

b) Använd verktyg endast med specifi kt avsedda batteri.

Användning av annat batteri kan orsaka risk för skada eller brand.

c) När batteriet inte används förvara det frånskilt från andra metallföremål så som gem, mynt, nycklar, spikar, skruvar eller andra metallföremål som kan orsaka anslutning från en pol till en annan.

d) Vid oriktigt handhavande kan vätska komma ut från batteriet; undvik kontakt. Om kontakt av misstag sker, spola med vatten. Om vätska kommer i ögonen sök medicinsk hjälp.

Vätska som läcker från batteriet kan orsaka irritation eller brännskador.

e) Använd inte ett batteri eller verktyg som har skadats eller modifi erats.

Skadade eller modifi erade batterier kan uppvisa oförutsägbart beteende som leder till brand, explosion eller risk för skada.

f) Utsätt inte batteriet eller verktyget för brand eller överdriven temperatur.

Exponering för brand eller temperatur över 130°C kan orsaka explosion.

g) Följ alla laddningsinstruktioner och ladda inte batteriet eller verktyget utanför det temperaturintervall som anges i instruktionerna.

Felaktig laddning eller laddning vid temperaturer utanför det angivna intervallet kan skada batteriet och öka risken för brand.

6) Service

a) Låt en kvalifi cerad reparatör utföra service på ditt elektriska verktyg och använd bara identiska reservdelar.
Detta garanterar att det elektriska verktyget alltid är säkert och fungerar som det ska.

b) Serva aldrig skadade batterier.

Service av batterier får endast utföras av tillverkaren eller auktoriserade serviceleverantörer.

FÖREBYGGANDE ÅTGÄRD

Håll barn och bräckliga personer på avständ.

När verktygen inte används ska de förvaras utom räckhåll för barn och bräckliga personer.

SÄKERHETSVARNINGAR FÖR BATTERIDRIVEN STICKSÅG

1. Håll i elverktygets isolerade greppytor när du utför arbeten under vilka skärtillbehöret riskerar att komma i kontakt med dolda sladdar.

Om skärtillbehöret kommer i kontakt med en strömförande sladd kan detta göra frilagda metalldelar av elverktyget strömförande och ge dig en elstöt.

1. Använd tvingar eller annat praktiskt för att säkra och stödja arbetsstycket på ett stabilt underlag.

Att hålla arbetsstycket med handen eller mot kroppen gör det instabilt och kan leda till förlorad kontroll.

YTTERLIGARE SÄKERHETSVARNINGAR

1. Förberedelse och kontroll av arbetsmiljö Se till att arbetsplatsen uppfyller alla villkor i föreskrifterna.

2. Se till att inga främmande föremål hamnar i verktyget genom batteriöppningen eller uttagen.

3. Ta aldrig isär vare sig det uppladdningsbara batteriet eller laddningsaggregatet.

4. Se till att det uppladdningsbara batteriet inte kortsluts. Kortslutning av batteriet kan orsaka en stor elektrisk ström och överhettning. Det leder till brännskada eller skada på batteriet.

5. Kasta inte batteriet i öppen eld. Om batteriet blir bränt kan det explodera.

6. Så snart batteriets efterladdningstid blir för kort för verktygets praktiska användning, skall du föra eller skicka batteriet till återförsäljaren. Kasta inte bort det urladdade batteriet med sopor.

7. Se till att inga föremål eller främmande ämnen hamnar i laddningsaggregatets ventilationshål. Isättning av metallföremål eller lättantändliga objekt i ventilationshålen kommer att resultera i elektriska överslag och skador på laddningsaggregatet.

8. Långvarig användning utan uppehåll kan leda till överhettning av verktyget, vilket kan skada motorn och strömbrytaren. Se till att låta sågen vila ett tag, om dess ytterhölje blivit varmt.

9. Om maskinen används kontinuerligt med låg hastighet läggs en extra belastning på motorn, vilket kan leda till att motorn kärvar. Använd alltid elverktyget på så sätt att sågbladet inte fastnar i materialet under användningen. Justera alltid sågbladets hastighet för att få en smidig skärning.

10. Håll alltid stadigt i elverktygets kropp och hölje enligt Bild 13. Annars kan motkrafterna som skapas resultera i felaktig eller till och med farligt handhavande.

11. Montering och demontering av sågbladet

○ Dra två eller tre gånger för hand i ryggen på sågbladet för att kontrollera att det sitter fast ordentligt. Om det klickar till och bladhållaren flyttar sig en aning när du drar i sågbladet, så betyder det att bladet är korrekt monterat. (Bild 6-c)

Se till att hålla i ryggen på sågbladet för att dra i det. Om någon annan del av sågbladet hålls kan det lätt resultera i en olycka.

Rör aldrig vid sågklingan omedelbart efter användning. Metallen är varm och kan lätt leda till brännskador.

Om det avbrutna sågbladet är gömt inuti den lilla skåran i tryckkolven: haka tag i sågbladet med hjälp av spetsen på ett annat sågblad för att ta ut det avbrutna sågbladet. (Bild 8-b)

○ Använd tryckluft eller en borste till att avlägsna sågspån, jord, sand, fukt o.s.v. efter att sticksågen använts, så att sågbladets monteringsmekanism kan arbeta smidigt.

○ Använd inga sågblad med ett utslitet sågbladshål. I annat fall kan sågbladet lossna och orsaka personskador.

1. Kontrollera att batteriets iättning i verktyget har skett på korrekt sätt. Slarvig istättning kan medföra risk för olycksfall beroende på att batteriet faller ut ur verktyget.

2. Håll inte fast och fäst inte strömbrytarlåset. Håll dessutom fi ngret från strömbrytarknappen när du bär verktyget. I annat fall finns det risk för att strömbrytaren slås till (läget ON) av misstag, vilket kan leda till olycksfall.

3. Var noga med att inte låta sågspån, jord, fukt o.s.v. tränga in i maskinen genom tryckkolvsdelen under pågående sågning. Rengör alltid sticksågen före användning, om sågspån eller annat ansamlats i tryckkolvsdelen.

4. Tryck fotplattan stadigt mot arbetsstycket under användning.

5. Välj ett sågblad av så passande längd som möjligt. Idealet är att den del av sågbladet som sticker ut från sågfoten, medan sågbladet vid sågning befinner sig längst in i maskinen, är längre än tjockleken på det arbetsstycke som ska sågas.

Vid sågning av ett kraftigt rör, ett stort träblock o.s.v., vars tjocklek överstiger sågbladets räckvidd, kan det hända att bladet kommer i kontakt med arbetsstyckets innervägg och skadas. (Bild 9)

1. Utsätt aldrig sågbladet för orimlig påfrestning vid sågning, eftersom sågbladet då lätt kan gå av.

2. Beroende på kombinationen av det material som ska sågas och det sågblad som används kan det ibland hända att motorn låser sig. Slå genast av motorn om den har låst sig.

3. Använd tvingar eller annat praktiskt för att säkra och stödja arbetsstycket på ett stabilt underlag. (Bild 10)

Att hålla arbetsstycket i handen eller mot kroppen gör det instabilt och kan leda till förlorad kontroll.

1. Vid skärning av metalliska material, använd en lämplig skärningsvätska (spindelolja, tvålvatten etc.) för att förlänga bladets livslängd.

2. Arbeta långsamt vid sågning med snäva cirkelformade rörelser. För snabba rörelser kan leda till att sågbladet går av.

3. Instickssågning

○ Undvik instickssågning i metall, eftersom det lätt kan leda till att sågbladet skadas.

○ Tryck aldrig in avtryckaren med spetsen på sågbladet pressat mot arbetsstycket, eftersom det lätt kan leda till att sågbladet skadas samtidigt som det stöter emot arbetsstycket.

○ Var mycket noga med att hålla i sticksågen ordentligt och att såga långsamt. Sågbladet kan lätt skadas, om det vid sågning utsätts för orimlig påfrestning.

1. Använd lampan endast under pågående sågning. Om lampan lyser i andra lägen fi nns det risk för att strömbrytaren slås till (läget ON) av misstag, vilket kan leda till olycksfall.

2. Lys inte med ljuset direkt i ögonen.

Ogonen kan ta skada om de utsätts av för mycket ljus.

1. Vidrör aldrig rörliga delar.

Placera aldrig händer, fi ngrar eller andra kroppsdelar nära verktygets rörliga delar.

1. Använd aldrig om inte alla skyddsanordningar är på plats.

Använd aldrig detta verktyg om inte samtliga skyddsanordningar är på plats eller om verktyget inte fungerar korrekt. Om underhåll eller service kräver borttagning av en skyddsanordning eller en säkerhetsfunktion, var noga med att återmontera skyddsanordningen eller säkerhetsfunktionen innan du fortsätter använda verktyget.

1. Lämna ALDRIG verktyget påslaget utan uppsikt. Stäng av strömmen.

Lämna inte verktyget förrän det har stannat helt.

1. Det elektriska verktyget är utrustat med en temperaturskyddskrets för att skydda motorn. Kontinuerligt arbete kan få enhetens temperatur att stiga, vilket aktiverar temperaturskyddskretsen och driften stoppas automatiskt. Om detta inträff ar, låt det elektriska verktyget svalna innan du fortsätter användningen.

2. Utsätt inte brytarpanelen för kraftiga stötar eller ha sönder den. Det kan leda till problem.

3. Använd inte produkten om verktyget eller batteripolarna (batteriluckan) är deformerade.

Att montera ett sådant batteri kan orsaka kortslutning vilket kan leda till rökutsläpp eller antändning.

1. Håll verktygets anslutningar (batterilucka) fri från spån och damm.

○ Före användning, se till att spån och damm inte har ansamlats i området vid terminalerna.
○ Försök att undvika att spån eller damm på verktyget hamnar på batteriet under drift.
○ När du avbryter drift eller efter användning, lämna inte verktyget i ett område där det kan utsättas för fallande spän eller damm.

Detta kan orsaka kortslutning som kan leda till rökutveckling eller brand.

1. Använd alltid verktyget och batteriet vid temperaturer mellan -5°C och 40°C.

2. Ladda alltid batteriet vid en omgivningstemperatur på 0–40°C.

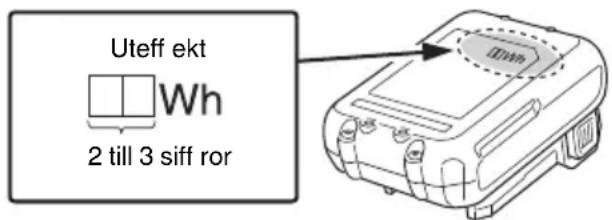

FÖRSIKTIGHETSÅTGÄRDER FÖR LITIUMJONBATTERI

För att förlänga livstiden är litiumjonbatteriet utrustat med en skyddsfunktion som stoppar utmatning.

I händelse av 1 till 3 som beskrivs nedan, vid användning av denna produkt, även om du trycker på knappen kan det hända att motorn stannar. Detta är inget fel utan ett resultat av skyddsfunktionen.

1. När kvarvarande batterikraft tar slut stannar motorn.
   I detta fall ladda omedelbart upp det.
2. Om verktyget är överbelastat kan motorn stanna. Om så händer släpp knappen på verktyget och ta åtgärda orsaken till överbelastningen. Du kan använda det igen när det svalnat.
3. Om batteriet överhettas under för hög belastning kan batteriet ta slut.

Om detta händer, sluta använda batteriet och låt det svalna. Du kan använda det igen när det svalnat.

Vidare, var god beakta följande varningar och föreskrifter.

WARNING

För att förebygga läckage från batteri, värmeutveckling, rök, explosion och eldsvåda, var god beakta följande försiktighetsåtgärder.

1. Se till att damm och smuts inte samlas på batteriet.
   ○ Vid arbete se till att damm och smuts inte faller på batteriet.
   ○ Se till att eventuellt damm och smuts som faller på det elektriska verktyget vid arbete inte samlas på batteriet.
   ○ Förvara inte batteri som inte används på en plats där de utsätts för damm och smuts.
   ○ Innan förvaring av ett batteri avlägsna eventuellt damm och smuts som har fastnat på det och förvara det inte tillsammans med metallföremål (skruvar, spikar etc.).
2. Gör inte hål i batteri med skarpa föremål så som spik, slå med hammare, stampa på eller kasta föremål på eller utsätt batteriet för fysisk påfrestning.
3. Använd inte uppenbarligt skadat batteri eller batteri som är deformerat.
4. Använd inte batteriet med polerna omvända.
5. Anslut inte direkt till ett elektriskt uttag eller uttaget för cigarettändare i en bil.
6. Använd inte batteri för andra syften än de som anges.
7. Om batteriladdningen inte lyckas avslutas trots att den angivna laddningstiden passerat, stoppa omedelbart vidare laddning.
8. Utsätt inte batteriet för höga temperaturer eller högt tryck så som i en mikrovågsugn, hårtork eller högtrycksbehållare.
9. Håll borta från eld så snart läckage eller illaluktande lukt upptäcks.
10. Använd inte på plats där stark statisk elektricitet skapas.
11. Om batteriet läcker, luktar illa, blir varmt, missfärgat eller missformerat eller på något sätt upplevs som onormalt vid användning, laddning eller förvaring, ta omedelbart bort det från verktyget eller batteriladdaren och sluta använda det.

Svenska

1. Lägg inte batteriet i vätskor och se till att vätskor inte tränger in i det. Om en konduktiv vätska, exempelvis vatten, skulle komma in i batteriet kan det skadas och antändas eller explodera. Förvara batteriet på en sval, torr plats, borta från brännbara och lättantändliga föremål. Batteriet får inte utsättas för miljöer med frätande gas.

FÖRSIKTIGT

1. Om vätska som läcker från batteriet kommer i ögonen gnid inte ögonen och skölj dem väl med friskt rent vatten från en kran och kontakta omedelbart medicinsk hjälp.

Om inget görs kan vätskan orsaka ögonproblem.

1. Om vätskan kommer i kontakt med din hud eller dina kläder, tvätta omedelbart väl med rent vatten så som från en kran.

Det fi nns en chans att det kan orsaka hudirritation.

1. Om du upptäcker rost, dålig lukt, överhettning, missfärgning, deformering och/eller andra ovanligheter när du använder batteriet för första gången använd det inte utan lämna tillbaka det till din återförsäljare eller handlare.

WARNING

Om ett främmande elektriskt ledande material kommer i kontakt med batteriets anslutningar, kan batteriet kortslutas och förorsaka brand. Vid förvaring av litiumjonbatterier, se till att följa nedanstående anvisningar.

• Plácera inte ledande föremål som spikar och ledningar i stål eller koppar i förvaringsfacket.
  ○ För att undvika kortslutning, montera batteriet i verktyget eller sätt på batteriskyddet vid förvaring för att dölja ventilatorn.

ANGÅENDE TRANSPORT AV LITIUMJONBATTERIER

laktta följande försiktighetsåtgärder när litiumjonbatterier transporteras.

WARNING

Meddela transportföretaget att ett paket innehåller ett litiumjonbatteri, informera företaget om dess uteffekt och följ transportföretagets instruktioner när transporten arrangeras.

○ Litiumjonbatterier som överskrider en uteff ekt på 100 Wh klassifi ceras som farligt gods och kommer att kräva en särskild behandlingsprocedur.
○ För transport utomlands måste du uppfylla internationell lagstiftning samt destinationslandets regler och förordningar.

Uteff ekt Wh 2 till 3 siff ror

1	Handtag Bladhål	13
2	Upplåsningsknapp Spärr	14
3	Motor Indikeringslampa	15
4	Hölje	16	Displaypanel
5	Typskylt	17	Återstående batteriindikatoromkopplare
6	LED-lampa	18	Återstående batteriindikatorlampa
7	Bladhållare Figursågblad	19
8	Sågblad Skåra i kolven	20
9	Bas	21	Hålighet
10	Baslåsknapp	22	Ett annat sågblad
11	Avtryckare	23	Slaglängd
12	Batteri	24	Krage

SYMBOLER

WARNING

Nedan visas de symboler som används för maskinen. Se till att du förstår vad de betyder innan verktyget används.

	CR12DA: Batteridriven sticksåg
	Användaren måste läsa bruksanvisningen för att minska risken för personskador.
	Gäller endast EU-länderElektriska verktyg får inte kastas ihushållssoporna!Enligt direktivet 2012/19/EU som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning.
	Likström
	Slå PÅ
	Slå AV
	Koppla loss batteriet
	Lås
	Lås upp
	Varning
	Förbjuden åtgärd

Batteri

	Knapp för kvarvarande batteri
	Lyser;Batteriets återstående energi är 75%.
	Lyser;Batteriets återstående energi är 50%-75%.
	Lyser;Batteriets återstående energi är 25%-50%.
	Lyser;Batteriets återstående energi är mindre än 25%.
	Blinkar ;Batteriet är nästan helt urladdat. Ladda batteriet så snart som möjligt.
	Blinkar ;Drift stoppad på grund av hög temperatur.Avlägsna batteriet från verktyget och låt det svalna helt.
	Blinkar ;Utmatningen avbruten på grund av fel eller funktionsfel. Det kan vara fel på batteriet så kontakta din återförsäljare.

ANMÄRKNING

För att förebygga att batteriets kraft förbrukas på grund av att man glömt slå av LED-ljuset kommer ljuset att slås av automatiskt efter cirka 3 sekunder.

STANDARDTILLBEHÖR

Förutom huvudenheten (1 enhet) innehåller paketet tillbehören listade på sidan 186.

Standardtillbehören kan ändras utan föregående meddelande.

ANVÄNDNINGSOMRÅDEN

○ Sågning av metall och rör av rostfritt stål.
O Sågning av olika typer av virke.
○ Sågning av konstruktionsstål, aluminium och kopparplåt.
○ Sågning av syntetharts, som t.ex. fenolharts och vinylklorid.

TEKNISKA DATA

Modell		CR12DA
Spänning		12 V
Tomgångsvarvtal		0–3200 min ^-1
Slaglängd		13 mm
Skäreff ekt	Mjukt stålrör	Yttre diam. 50 mm
	Vinylkloridrör	Yttre diam. 50 mm
	Mjuk kolstålsplåt	12 mm
	Trä	50 mm
Vikt*		1,4–1,5 kg

* Enligt EPTA-procedur 01/2014

Beroende på anslutet batteri. Den tyngsta vikten mäts med BSL1240M (säljs separat).

ANMÄRKNING

Beroende på HiKOKIs kontinuerliga forsknings- och utvecklingsarbete, förbehåller HiKOKI rätten till ändringar av tekniska data utan föregående meddelande.

BATTERILADDNING

Ladda upp batteriet enligt de följande anvisningarna innan du använder ditt elektriska verktyg.

1. Anslut laddarens nätkabel till uttaget.

Kontrollampan kommer att blinka i rött (med intervaller på 1 sekund) efter anslutning av nätkabel till laddaren.

2. Sätt i batteriet i laddaren.

Sätt i batteriet ordentligt i laddaren såsom visas i Bild. 3 (på sidan 2).

3. Laddning

Laddningen sätts igång efter batteriets isättning i laddaren. Signallampan lyser i rött.

När batteriet blir fullt laddad kommer signallampan att blinka röd. (Med intervaller på 1 sekund) (Se Tabell 1)

● Signallampans indikationer

Signallampans indikationer visas i Tabell 1, i enlighet med statusen hos laddaren eller det laddningsbara batteriet.

Tabell 1

Signallampans indikationer
Signallampa (röd)	Före laddning Blinkar	Lyser 0,5 sekunder. Lyser inte 0,5 sekunder. (släckt 0,5 sekunder)
	Under pågående laddning	Lyser lyser ihållande
	Laddningen fullbordad	Blinkar lyser 0,5 sekunder. Lyser inte 0,5 sekunder. (släckt 0,5 sekunder)
	Överhettad, standby	Blinkar Lyser 1 sekund. Lyser inte 0,5 sekunder. (släckt 0,5 sekunder)	Batteriet överhettat. Kan inte ladda. (laddning kommer att börja när batteriet svalnat).
	Går inte att ladda	Flimrar Lyser 0,1 sekunder. Lyser inte 0,1 sekunder. (släckt 0,1 sekunder)	Fel i batteriet eller laddaren

Svenska

- Angående temperaturer och laddningstid för batteriet. Temperaturer och laddningstider blir som visas i Tabell 2.

Tabell 2

Batteri\Laddare		UC12SL
Laddningsspänning V 10	8–12 Toppvärde
Typ av batteri Li-ion
Temperaturer vid vilka batterierna kan laddas		0°C–50°C
Laddningstid för batterikapacitet, ca. (vid 20°C)
1,5 Ah	min	22 (3 celler)
2,5 Ah	min	37 (3 celler)
4,0 Ah	min	60 (3 celler)

ANMÄRKNING

Laddningstiden

kan

variera

enli

omgivningstemperaturen och nätspänningen.

Dessutom blir laddningstiden betydligt längre i en omgivning med låg temperatur, men detta är inte onormalt.

FÖRSIKTIGT

När batteriladdaren har används kontinuerligt kommer batteriladdaren att bli varm, och kan komma att bli orsaken till fel. När en laddning är klar låt laddaren vila i 15 minuter innan nästa laddning.

4. Dra ut laddarens nätkabel ur nätuttaget.

5. Fatta ett stadigt tag i laddaren och dra ut batteriet ur laddaren.

ANMÄRKNING

Kom ihåg att dra ut batteriet ur laddaren efter användning och att spara det.

FÖRSIKTIGT

○ Om batteriet laddas när det är varmt efter att ha legat i direkt solljus eller då det använts nyligen lyser laddarens signallampa i 1 sekund och släcks i 0,5 sekunder (avstängd i 0,5 sekunder). Om detta inträff ar, låt batteriet svalna innan du börjar ladda.
När signallampan flimrar (med 0,2-sekunders intervaller) ska batteriets isättningsöppning kontrolleras för främmande föremål som i så fall måste tas bort. Om det inte fi nns några främmande föremål är det troligt att det är fel på batteriet eller laddaren. Ta den till en auktoriserad serviceverkstad.
Vänta minst 3 sekunder innan du sätter i batteriet igen för att fortsätta laddningen, eftersom det tar ungefär 3 sekunder för den inbyggda mikrodatorn att upptäcka att batteriet som laddas med laddaren tagits ur. Om batteriet sätts i igen inom 3 sekunder kanske det inte laddas korrekt.
○ Om indikatorlampan inte blinkar rött (varje sekund) trots att laddarsladden är ansluten till strömmen, indikerar detta att laddarens skyddskrets kan vara aktiverad. Koppla bort sladd eller kontakt från strömmen och återanslut efter cirka 30 sekunder. Om detta inte får indikatorlampan att blinka rött (varje sekund), lämna in laddaren till HiKOKIs auktoriserade servicecenter.

MONTERING OCH ANVÄNDNING

Åtgärd	Bild	Sida
Borttagning och isättning av batteri*1	2	2
Laddning	3	2
Indikator för återstående batteri	4	2
Startomkopplarens manövrering	5	3
Montera sågbladet*2	6	3
Montera fi gursågbladet*3	7	4
Demontera klingan*4	8-a 4
Välj ett sågblad med lämplig längd	9	4
Fäst ett arbetsstycke ordentligt	10	5
Justera basen	11	5
Hålsågning (för trä)*5	12	5
Val av tillbehör	—	187

*1 Kontrollera att batteriets isättning i verktyget har skett på korrekt sätt. Slarvig istättning kan medföra risk för olycksfall beroende på att batteriet faller ut ur verktyget.
*2 Montera sågbladet

(1) För in bladet hela vägen in i den smala skåran på bladet, medan bladhållaren vrids i riktningen som indikeras av pilen. (Bild 6-b)

(2) Bladet låses på plats när bladhållaren släpps.

Bladet kan monteras vänt uppåt eller nedåt beroende på användningen.

(3) Dra två eller tre gånger för hand i ryggen på sågbladet för att kontrollera att det sitter fast ordentligt. (Bild 6-c)

ANMÄRKNING

Bladet kan monteras utan att passa in det i basen. Men se i så fall alltid till att basen sitter fast på verktyget efter montering av bladet.

*3 Montering av figursågbladet (säljs separat)

Ett figursågblad med T-skaft kan användas med denna produkt. (Bild 6-a)

Monteras på samma sätt som ett blocksågsblad. Se till att bladets skaft är monterat i mitthålet. (Bild 7)

Dra två eller tre gånger för hand i ryggen på sågbladet för att kontrollera att det sitter fast ordentligt. (Bild 6-c).

*4 Demontera klingan

FÖRSIKTIGT

Rör aldrig vid sågklingan omedelbart efter användning. Metallen är varm och kan lätt leda till brännskador.

(1) Rikta bladet nedåt efter att du vridit bladhållaren. Klingan bör falla ut på egen hand. Om klingan inte faller ut, dra ut den manuellt.

NÄR KLINGAN GÅR SÖNDER

Även om sågbladet gått sönder och sitter kvar i den lilla skåran på bladhållaren, bör det falla ut när bladhållaren vrids och bladet är riktat nedåt. Om klingan inte faller ut på egen hand, ta ut den enligt proceduren som beskrivs nedan.

(1) Om en del av den trasiga sågklingan sticker ut från det lilla spåret på bladhållaren, dra ut den utstickande delen och ta ut klingan.
(2) Om den trasiga sågklingan är gömd inne i den lilla skåran, haka fast den trasiga klingan med hjälp av spetsen på en annan sågklinga och ta ut det. (Bild 8-b)

*5 Hålsågning (för trä)

ANMÄRKNING

○ Skär gradvis in från bladspetsen genom att använda kragen eller basen som stöd.
○ Eftersom basen är av metall kan den repa eller skada ytan beroende på vilket material som skärs. Använd i så fall kragen som stöd. Om du tar bort basen vid fönsterskärning, se till att den återmonteras på verktyget när du fortsätter använda verktyget.

Denna produkt har funktioner som utformats för att skydda själva verktyget liksom batteriet. Om någon av säkerhetsfunktionerna aktiveras under användning när omkopplaren är dragen, blinkar LED-lampan enligt beskrivningen i Tabell 3. Ta omedelbart bort fingret från omkopplaren och följ de anvisningar som finns beskrivna under avhjälpande åtgård när någon av säkerhetsfunktionerna aktiveras.

Säkerhetsfunktion LED-	ampdisplay Avhjälpande åtgård
Överbelastningsskydd	På 0,25 sekund/av 0,25 sekundget och batteriet svalna ordentligt.	Avlägsna orsaken till överbelastningen.
Temperaturskydd Låt verktyg
Lågspänningsskydd Ladda batteriet.

UNDERHÅLL OCH INSPEKTION

FÖRSIKTIGT

Var noga med att stänga av strömbrytaren och ta bort batteriet före underhåll och inspektion.

1. Kontroll av sågblad

Fortsatt användning av ett slött eller skadat sågblad minskar sågningseff aktiviteten och kan också överbelasta motorn. Byt ut bladet mot ett nytt så snart det börjar bli för slitet.

Kontrollera alla monteringsskruvar med jämna mellanrum och kontrollera att de är ordentligt fastdragna. Om någon av skruvarna är lösa, dra omedelbart åt dem. Om du inte gör det kan det kan det leda till allvarlig fara.

3. Motorns underhåll

Motorns lindning kan sägas utgöra maskinens hjärta. Var mycket försiktig så att lindningen inte kommer till skada och/eller utsätts för olja eller vatten.

När elverktyget blir smutsigt, torka av det med en torr mjuk trasa eller en trasa fuktad i tvålvatten. Använd aldrig klorlösningar, bensin eller thinner då de smälter plast.

5. Förvaring

Förvara elverktyget och batteriet på ett ställe där temperaturen inte överstiger 40°C och där inte barn kommer åt den.

ANMÄRKNING

Förvaring av litiumjonbatterier.

Se till att litiumjonbatterier är fulladdade innan de förvaras.
En längre tids förvaring (3 månader eller mer) av batterier med en låg laddningsnivå kan leda till försämrad prestanda, väsentligt minskad användningstid för batterierna eller att batterierna inte kan hålla laddningen.
Men väsentligt minskad användningstid för batterier kan
återställas genom upprepad laddning och användning av batterierna två till fem gånger.
Om batteriernas användningstid förblir extremt kort även efter upprepad laddning och användning, anse att batterierna är slut och köp nya batterier.

FÖRSIKTIGT

Vid användning och underhåll av elverktyg måste de säkerhetsbestämmelser och standarder som gäller i respektive land iakttas.

Viktigt meddelande för batterier till HiKOKI batteridrivna elektriska verktyg

Använd alltid anvisade originalbatterier. Vi kan inte garantera säkerheten och prestanda för våra batteridrivna elektriska verktyg som används med andra batterier än de vi anvisat eller när batterier har tagits isär och modifi erats (så som isärtagning och utbyte av celler eller andra inre delar).

GARANTI

Vi garanterar HiKOKI Elektriska verktyg i enlighet med lagstadgade/landsspecifika bestämmelser. Denna garanti täcker inte defekter eller skada på grund av felaktig användning, missbruk eller normal förslitning. Vid reklamation, var god att skicka det elektriska verktyget, ej isärtaget, med GARANTIBEVIS som hittas i slutet på denna instruktion, till en auktoriserad HiKOKI serviceverkstad.

Information angående buller och vibrationer

Uppmätta värden har bestämts enligt EN62841 och fastställts i enlighet med ISO 4871.

A-vägd ljudeff ektnivå: 93 dB (A)

Uppmätt A-vägd ljudtrycksnivå: 82 dB (A)

Osäkerhet K: 5 dB (A).

Använd hörselskydd.

Vibration totalvärden (triax vektorsumma) har bestämts enligt EN62841.

Såga brädor:

Vibrationsavgivningsvärde a_h , B = 10,5 m/s ^2

Osäkerhet K = 2,8 m/s²

Såga träbjälkar:

Vibrationsavgivningsvärde a_h , WB = 13,5 m/s ^2

Osäkerhet K = 1,8 m/s²

Det deklarerade totalvärdet för vibration och det deklarerade bulleremissionsvärdet har uppmätts i enlighet med en standardtestmetod och kan användas för att jämföra ett verktyg med ett annat.

De kan även användas vid en preliminär exponeringsbedömning.

WARNING

○ Vibrations- och bulleremissionerna under faktisk användning av elverktyget kan skilja sig från det deklarerade totalvärdet beroende på hur verktyget används, särskilt vilken typ av arbetsstycke som bearbetas; och
○ Identifiera säkerhetsåtgärder som kan utföras för att skydda operatören som baseras på en uppskattning av utsättning i verkligheten (tar med i beräkningen alla delar av användandet så som när verktyget är avstängt och när det körs på tomgång utöver ut då startomkopplaren används).

ANMÄRKNING

Beroende på HiKOKIs kontinuerliga forsknings- och utvecklingsarbete, förbehåller HiKOKI rätten till ändringar av tekniska data utan föregående meddelande.

GENERELLE

SIKKERHEDSADVARSLER FOR ELEKTRISK VÄERKT∅J

ADVARSEL

1) Sikring på arbeidsområdet
