CR12DA - Pila HiKOKI - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma CR12DA HiKOKI ve formátu PDF.
| Typ produktu | Akumulátorová pila ocaska |
| Značka | HiKOKI |
| Model | CR12DA |
| Jmenovité napětí | 12 V ss |
| Počet zdvihů naprázdno | 0 – 3 200 min⁻¹ |
| Zdvih | 13 mm |
| Řezná kapacita – měkká ocel (trubka) | Ø 50 mm |
| Řezná kapacita – měkká ocel (plech) | 12 mm |
| Řezná kapacita – dřevo | 50 mm |
| Řezná kapacita – PVC trubka | Ø 50 mm |
| Hmotnost (podle baterie) | 1,4 – 1,5 kg |
| Typ napájení | Lithium-iontová baterie |
| Kompatibilní baterie | BSL1240M (příklad) |
| Dodávaná nabíječka | UC12SL |
| Integrované LED osvětlení | Ano, s automatickým vypnutím po 3 s |
| Tepelná ochrana | Ano (automatické vypnutí při přetížení) |
| Ponořovací řez | Ano (pro dřevo) |
| Nastavitelná základna | Ano (nastavení základny) |
| Kompatibilní pilový list | Standardní pilové listy pro pily ocasky a pilové listy pro přímočaré pily s T-stopkou |
| Hladina akustického výkonu | 93 dB(A) |
| Hladina akustického tlaku | 82 dB(A) |
| Provozní teplota | -5 °C až 40 °C |
| Záruka | V souladu s národními předpisy |
Často kladené otázky - CR12DA HiKOKI
Dotazy uživatelů ohledně CR12DA HiKOKI
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Pila ve formátu PDF zdarma! Najděte svůj návod CR12DA - HiKOKI a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. CR12DA značky HiKOKI.
NÁVOD K OBSLUZE CR12DA HiKOKI
Přečtěte si všechna varování, pokyny, nákresy a specifi kace dodané k tomuto nářadí.
Nedodržení kteréhokoli z následujících varování a pokynů může vést k úrazu elektrickým proudem, ke vzniku požáru anebo vážnému zranění.
Všechna varování a pokyny uschovejte pro budoucí použití.
Výrazem „elektrické nářadí“ ve všech dále uvedených varováních je myšleno jak elektrické nářadí napájené ze sítě (se šňůrou), tak i nářadí napájené z akumulátoru (bez šňůry).
1) Bezpečnost na pracovišti
a) Údržujte vaše pracoviště v čistotě a dobře osvětlené.
Nepořádek a tmavá místa na pracovišti bývají příčinou nehod.
b) Nepoužívejte elektrické nářadí v prostředí s nebezpečím výbuchu, kde se vyskytují hořlavé kapaliny, plyny nebo prach.
V elektrickém nářadí vznikají jiskry, které mohou zapálit prach nebo výpary.
c) Při používání elektrického nářadí zamezte přístupu dětí a dalších osob.
Budete-li vyrušováni, můžete ztratit kontrolu nad prováděnou činností.
2) Elektrická bezpečnost
a) Zástrčka pohyblivého přívodu elektrického nářadí musí odpovídat síťové zásuvce. Nikdy se nepokoušejte zástrčku jakkoli upravovat. S uzemněným elektrickým nářadím nikdy nepoužívejte žádné zásuvkové adaptéry.
Zástrčky, které nejsou znehodnoceny úpravami, a odpovídající zásuvky sníží nebezpečí úrazu elektrickým proudem.
b) Zabraňte kontaktu těla s uzemněnými povrchy, jako jsou trubky, radiátory, sporáky a lednice.
Nebezpečí úrazu elektrickým proudem je větší, je-li vaše tělo uzemněno.
c) Nevystavujte elektrické nářadí dešti, vlhku nebo mokru.
Voda, která vnikne do elektrického nářadí, zvýší nebezpečí úrazu elektrickým proudem.
d) Zacházejte správně s napájecí šňůrou. Nikdy nenoste a netahejte elektrické nářadí za šňůru ani nevytrhávejte zástrčku ze zásuvky tahem za šňůru.
Chraňte napájecí šňůru před horkem, mastnotou, ostrými hranami a pohybujícími se částmi.
Poškozené nebo zamotané šňůry zvyšují nebezpečí úrazu elektrickým proudem.
e) Je-li elektrické nářadí používáno venku, používejte prodlužovací přívod vhodný pro venkovní použití.
Používání prodlužovacího přívodu pro venkovní použití snižuje nebezpečí úrazu elektrickým proudem.
f) Pokud je použití elektrického nářadí na vlhkém místě nevyhnutelné, použijte napájení s ochranným zařízením na zbytkový proud.
Použití zařízení na zbytkový proud snižuje riziko elektrického šoku.
3) Osobní bezpečnost
a) Při používání elektrického nářadí bud'te pozorní, věnujte pozornost tomu, co právě děláte, soustřed'te se a střizlivě uvažujte.
Elektrické nářadí nepoužívejte, jste-li unavení nebo pod vlivem drog, alkoholu nebo léků.
Chvilková nepozornost při používání elektrického nářadí může způsobit vážné zranění.
b) Používejte osobní ochranné prostředky. Vždy používejte ochranu očí.
Ósobní ochranné prostředky, jako je respirátor, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo ochrana sluchu, používané v příslušných podmínkách snižují možnost zranění.
c) Zabraňte neúmyslnému spouštění. Před připojením ke zdroji napájení anebo akumulátorovému zdroji či před zvedáním nebo přenášením elektrického nářadí se ujistěte, že je spínač v poloze „vypnuto“.
Přenášení elektrického nářadí s prstem na spínači nebo zapojování zástrčky se zapnutým spínačem může být příčinou úrazu.
d) Před zapnutím elektrického nářadí odstraňte všechny seřizovací nástroje nebo klíče.
Seřizovací nástroj nebo klíč, který ponecháte připevněný k rotující části elektrického nářadí, může způsobit zranění.
e) Pracujte jen tam, kam bezpečně dosáhnete. Vždy si udržujte stabilní postoj a rovnováhu.
Budete tak lépe ovládat elektrické nářadí nepředvídaných situacích.
f) Oblékejte se vhodným způsobem. Nenoste volné oděvy ani šperky. Vlasy a oděv udržujte v dostačující vzdálenosti od pohybujících se části.
Volné oděvy, šperky nebo dlouhé vlasy mohou být vtaženy do pohybujících se částí.
g) Pokud jsou k dispozici prostředky pro připojení zařízení k odsávání a sběru prachu, zajistěte, aby byla připojena a správně používána.
Použitím zařízení ke sběru prachu lze omezit nebezpečí způsobená vznikajícím prachem.
h) Nedovolte, aby díky častému používání nástroje Vaši činnost ovládla rutina, abyste neusnuli na vavřinech a nezačali ignorovat zásady bezpečnosti pro tento přístroj.
Neopatrný postup může způsobit vážné zranění ve zlomku vteřiny.
4) Používání elektrického nářadí a péče o něj
a) Nepřetěžujte elektrické nářadí. Používejte vždy správné elektrické nářadí, které je určeno pro prováděnou práci.
Správné elektrické nářadí bude lépe a bezpečněji vykonávat práci, pro kterou bylo konstruováno.
b) Nepoužívejte elektrické nářadí, které nelze zapnout a vypnout spínačem.
Jakékoli elektrické nářadí, které nelze ovládat spínačem, je nebezpečné a musí být opraveno.
c) Před jakýmkoli seřizováním, před výměnou příslušenství nebo uskladněním elektrických nástrojů vždy nejprve odpojte zástrčku ze zdroje napájení anebo vyjměte baterie, pokud jsou vyjímatelné.
Tato preventivní bezpečnostní opatření snižují nebezpečí neúmyslného spuštění elektrického nářadí.
d) Nepoužívané elektrické nářadí skladujte mimo dosah dětí a nedovolte osobám, které nebyly seznámeny s nářadím nebo s těmito pokyny, aby nářadí používaly.
Elektrické nářadí je v rukou nevyškolených uživatelů nebezpečné.
e) Udržujte v pořádku elektrické nástroje a příslušenství. Kontrolujte správný vzájemný zákryt a připojení pohybujících se částí, soustřed’te se na praskliny, zlomené součásti a jakékoli další okolnosti, které mohou ohrozit funkci elektrického nástroje. Je-li nářadí poškozeno, před dalším používáním zajistěte jeho opravu.
Mnoho nehod vzniká v důsledku nedostatečně udržovaným elektrickým nářadím.
f) Udržujte řezací nástroje ostré a čisté.
Správně udržované a naostřené řezací nástroje se s menší pravděpodobností zachytí za materiál nebo se zablokují a práce s nimi se snáze kontroluje.
g) Elektrické nářadí, příslušenství, vsazené části atd. používejte v souladu s těmito pokyny a takovým způsobem, jaký byl předepsán pro konkrétní elektrické nářadí, a to s ohledem na dané pracovní podmínky a druh prováděné práce.
Používání elektrického nářadí k provádění jiných činností, než pro jaké bylo určeno, může vést k nebezpečným situacím.
h) Udržujte rukojeti a povrchy pro uchopení suché, čisté a bez oleje a vazelíny.
Kluzké rukojeti a uchopovací povrchy neumožňují bezpečnou manipulaci a ovládání nářadí v neočekávaných situacích.
5) Použití nářadí na baterie a péče o ně
a) Dobíjejte pouze nabíječkou specifikovanou výrobcem.
Nabiječka, která je vhodná pro jeden typ akumulátorového zdroje, může v případě použití s jiným akumulátorovým zdrojem způsobit nebezpečí požáru.
b) Elektrické nářadí používejte výhradně se specifi kovanými akumulátorovými zdroji.
Použitím jakéhokoli jiného akumulátorového zdroje může vzniknout nebezpečí zranění a požáru.
c) Pokud akumulátorové zdroje nepoužíváte, udržujte je mimo ostatní kovové předměty, jako jsou kancelářské sponky, mince, klíče, hřebíky, šroubky či jiné drobné kovové předměty, které mohou způsobit přemostění kontaktů.
Vzájemné zkratování pólů akumulátoru může způsobit popáleniny nebo požár.
d) Při nevhodném zacházení může z akumulátoru vytékat kapalina; zabraňte kontaktu s ní. V případě náhodného kontaktu místo opláchněte vodou. Pokud kapalina vnikne do očí, vyhledejte lékařskou pomoc.
Kapalina vytékající z akumulátoru může způsobit podráždění nebo popáleniny.
e) Nepoužívejte akumulátorový zdroj nebo nástroj, který je poškozen nebo upraven.
Poškozené nebo upravené akumulátory mohou vykazovat nepředvídatelné chování, které může vést k požáru, výbuchu nebo nebezpečí zranění.
f) Nevystavujte akumulátorový zdroj ani nástroj ohni nebo nadměrné teplotě.
Vystavení ohni nebo teplotě nad 130°C může způsobit výbuch.
g) Dodržujte všechny pokyny pro nabíjení a nenabíjejte akumulátorový zdroj ani nástroj mimo rozsah teplot uvedených v pokynech.
Nesprávný způsob nabíjení nebo nabíjení při teplotách mimo stanovený rozsah může poškodit akumulátor a zvýšit riziko požáru.
6) Servis
a) Opravy vašeho elektrického nářadí svěřte kvalifikované osobě, která bude používat identické náhradní díly.
Tímto způsobem bude zajištěna stejná roveň bezpečnosti elektrického nářadí jako před opravou.
b) Nikdy neopravujte poškozené akumulátory.
Servis akumulátorových zdrojů by měl provádět pouze výrobce nebo autorizovaní poskytovatelé služeb.
PREVENTIVNÍ OPATŘENÍ
Nedovolte přístup dětem a nemohoucím osobám.
Pokud nářadí nepoužíváte, měli byste je skladovat mimo dosah dětí a nemohoucích osob.
BEZPEČNOSTNÍ VAROVÁNÍ PRO AKKU PILU OCASKU
- Při práci, při které by kladivo mohlo přijít do kontaktu se skrytými vodiči přidržujte elektrické nářadí za izolované úchopy.
V případě kontaktu kladiva s vodičem pod napětím by mohly být pod napětím také nechráněné kovové části elektrického nářadí a mohlo by dojít ke zranění obsluhy elektrickým proudem.
- Pomocí svorek nebo jiným praktickým způsobem zajistěte a upevněte obrobek ke stabilní podložce.
Přidržování obrobku rukou nebo tělem není dostatečně stabilní a může vést ke ztrátě vlády nad ním.
DALŠÍ BEZPEČNOSTNÍ VAROVÁNÍ
-
Příprava a kontrola pracovního prostředí. Ujistěte se, že pracoviště splňuje všechny podmínky stanovené v pokynech.
-
Zajistěte, aby do otvoru pro připojení dobíjecího akumulátoru nevnikly cizí předměty nebo nečistoty.
-
Nikdy nerozebírejte dobíjecí akumulátor a nabíječku.
-
Dobíjecí akumulátor nikdy nezkratujte. Zkrat akumulátoru způsobí prudký nárůst elektrického proudu a přehřátí. To vede ke spálení nebo poškození akumulátoru.
-
Nevhazujte akumulátor do ohně. Akumulátor může v takovém případě explodovat.
-
Jakmile akumulátor dosáhne konce životnosti a není možné jej již více používat, odevzdejte jej do prodejny, ve které jste jej zakoupili. Nevyhazujte vybité akumulátory.
-
Do větracích otvorů v nabíječce nevkládejte žádné předměty. Kovové předměty nebo hořlavý materiál vložený do větracích otvorů nabíječky představuje nebezpečí úrazu elektrickým proudem a vyústí v poškození nabíječky.
-
Při nepřetržitém používání této jednotky se může jednotka přehřát, což může vést k poškození v motoru a spínači. Proto, kdykoli se zvýší teplota krytu, prestaňte pilu na chvíli používat.
-
Neustálé používání stroje při nízké rychlosti způsobuje zvýšené zatížení motoru, a to může mít za následek zadření motoru. S elektrickým nástrojem pracujte vždy tak, aby břit během provozu nezachytil o žádný materiál. Vždy upravte rychlost břitu tak, aby obrábění probíhalo hladce.
-
Rukojeť těla elektrického nářadí i jeho pouzdro vždy držte pevně, jak je znázorněno na Obr. 13. V opačném případě může být vlivem vznikající protisíly práce s nářadím nepřesná, a dokonce nebezpečná.
-
Montáž a demontáž břitu
○ Zatáhněte dvakrát nebo třikrát rukou zadní část pilového listu a zkontrolujte, zda je list spolehlivě namontován.
O tom, že byl list náležitým způsobem namontován, se přesvědčíte, pokud při zatažení za něj uslyšíte cvaknutí a jeho držák se mírně pohne. (Obr. 6-c).
○ Při zatažení pilového listu se ujistěte, že jej zatáhnete za zadní část. Zatažení za jiné části listu může způsobit zranění.
○ Nikdy se nedotýkejte pilového listu ihned po použití. Kovový povrch bude horký a může vám snadno popálit pokožku.
○ Jestliže zlomený pilový listu je skryt v malé drážce, zachytte zlomený list pomocí hrotu jiného listu a vyjměte jej (Obr. 8-b).
○ Po použití výfoukejte piliny, zeminu, písek, vlhkost atd. pomocí tlakového vzduchu nebo je odstraňte pomocí kartáče apod., aby byla zaručena plynulá funkce upevnění listu.
○ Nepoužívejte pilový list s opotřebovaným otvorem listu. V opačném případě může dojít k uvolnění pilového listu, což může způsobit zranění.
12. Ujistěte se, že akumulátor je vložen pevně. Jestliže je uvolněný, mohl by vypadnout a způsobit nehodu.
13. Neupevňujte a nezajišťujte blokování spínače. Kromě toho také držte prst mimo spínač, když nástroj přenášíte. V opačném případě by mohlo dojít k neúmyslnému spuštění hlavní části, což může mít za následek neočekávané nehody.
14. Zajistěte, aby piliny, zemina, vlhkost atd. nemohly během provozu vnikat do vnitřního prostoru nářadí přes plunžrovou část. Pokud se piliny apod. nashromáždí v plunžrové části, vždy tento prostor před použitím očistěte.
15. Během používání stiskněte základnu pevně proti obrobku.
16. Zvolte pilový list nejvhodnější délky. V ideálním případě by měla být délka vyčnívající ze základní desky pilového listu po odečtení délky zdvihu větší než tloušťka materiálu.
Pokud řežete velkou trubku, velký dřevěný špalek atd., které zvyšují řezný výkon listu, vzniká nebezpečí, že se list může dostat do styku s vnitřní stěnou trubky, dřeva td. a může dojít k poškození listu (Obr. 9).
17. Nikdy nepoužívejte při řezání nepřiměřenou sílu na pilový list. V tomto případě dojde snadno ke zlomení listu.
18. Motor se může někdy zaseknout. Závisí to na kombinaci řezaného materiálu a pilového kotouče. Pokud se motor zasekne, okamžitě vypněte nástroj.
19. Pomocí svorek nebo jiným praktickým způsobem zajistěte a upevněte obrobek ke stabilní podložce.
(Obr. 10)
Přidržování obrobku rukou nebo tělem není dostatečně stabilní a může vést ke ztrátě vlády nad ním.
20. Při obrábění kovových materiálů používejte příslušnou řeznou kapalinu (vřetenový olej, mýdlovou vodu atd.) pro prodloužení životnosti břitu.
21. Snižte rychlost posuvu při řezání materiálu v malých kruhových obloucích. Nepřiměřeně rychlý posuv může způsobit prasknutí listu.
22. Ponorné řezání
○ Neprovádějte zapichovací řezání u kovových materiálů. Může tím snadno dojít ke zlomení listu.
○ Nikdy nezapínejte vypínač, když hrot pilového listu je přitlačen k řezanému materiálu. Jinak může snadno dojít při nárazu na materiál k poškození listu.
○ Zajistěte, aby řezání bylo pomalé, a držte nářadí pevně. Pokud použijete při řezání nepřiměřenou sílu na pilový list, může snadno dojít k poškození listu.
23. Nechte světlo rozsvícené pouze během obrábění. Pokud světlo svítí v jiných případech, může dojít k nechtěnému zapnutí hlavní části, což může mít za následek neočekávané nehody.
24. Nedívejte se přímo do světla.
Pokud budou vaše oči soustavně vystaveno světlu, mohly by vás bolet.
25. Nikdy se nedotýkejte pohyblivých částí.
Nikdy nestrkejte ruce, prsty nebo jiné části těla do blízkosti pohyblivých částí nástroje.
- Nikdy s nástrojem nepracujte bez kteréhokoli z krytů na svém místě.
Nikdy s tímto nástrojem nepracujte bez kteréhokoli z krytů či bezpečnostních prvků na svém místě a řádně funkčního. Pokud údržba nebo servis vyžadují odmontování krytu nebo bezpečnostního prvku, nezapomeňte kryt nebo bezpečnostní prvek před dalším používáním nástroje nasadit zpátky. - NIKDY nenechávejte nástroj v chodu bez dozoru. Vypněte napájení.
Nenechávejte nástroj bez dozoru, dokud se úplně nezastaví. - Mechanický nástroj je vybaven tepelnou ochranou okruhu z důvodu ochrany motoru. Nepřetržitý provoz může způsobit vzestup teploty jednotky, čímž se zaktivuje tepelná ochrana okruhu a provoz se automaticky zastaví. Pokud k tomu dojde, nechte mechanický nástroj před jeho opětovným použitím vychladnout.
- Chraňte panel přepínače před silnými oťresy či rozbitím. Mohlo by dojít k potížím.
- Výrobek nepoužívejte, pokud jsou svorky nářadí nebo akumulátoru (upevnění akumulátoru) jakkoli zkřiveny. Osazením akumulátoru by mohlo dojít ke zkratu a v jeho důsledku ke vznícení nebo k tvorbě kouře.
- Dbejte na to, aby se na svorkách nářadí (upevnění akumulátoru) nevyskytovaly kovové částečky a prach.
○ Před použitím si ověřte, že se v prostoru svorek nenahromadily kovové částečky a prach.
○ Při používání se snažte zabránit tomu, aby kovové částečky nebo prach z nářadí pronikly na akumulátor.
○ Při pozastavení provozu nebo po použití nenechávejte nářadí v místech, kde by mohlo být vystaveno ze vzduchu se snášejícím kovovým částečkám nebo prachu.
V opačném případě by mohlo dojít ke žkratu a v jeho důsledku ke vznícení nebo k tvorbě kouře. - Nástroj a akumulátor vždy používejte při teplotách mezi -5°C a 40°C.
- Akumulátor vždy nabíjejte při okolní teplotě v rozmezí 0–40°C.
UPOZORNĚNÍ TÝKAJÍCÍ SE LITHIUMIONTOVÝCH AKUMULÁTORŮ
Z důvodu prodloužení životnosti je lithium-iontový akumulátor vybaven ochrannou funkcí zastavení výkonu.
V případech 1 až 3 popsaných níže se může motor během používání tohoto výrobku zastavit, přestože držíte spínač. Nejedná se o závadu, ale o výsledek ochranné funkce.
- Jakmile dojde k vybití zbývající kapacity akumulátoru, motor se zastaví.
V takovém případě akumulátor okamžitě dobijte.
-
Pokud je nářadí přetíženo, motor se může zastavit. V takovém případě uvolněte spínač nářadí a odstraňte příčinu přetížení. Potom můžete nářadí znovu používat.
-
Je-li akumulátor přehřátý a přetížený, může se pohon akumulátoru zastavit.
V takovém případě přestaňte akumulátor používat a nechte jej vychladnout. Potom můžete nářadí znovu používat.
Dále prosím dbejte následujících varování a upozornění.
VARÓVÁNÍ
Abyste předešli případnému úniku kapaliny z akumulátoru, vzniku tepla, emisím kouře, výbuchu a vznícení, dbejte následujících pokynů.
- Ujistěte se, že se na akumulátoru neusazují piliny a prach.
○ Během práce kontrolujte, že na akumulátor nepadají piliny a prach.
○ Ujistěte se, že se piliny a prach padající během práce na elektrické nářadí neusazují na akumulátoru.
○ Akumulátor, který nepoužíváte, neskladujte na místě vystaveném pilinám a prachu.
Čeština
○ Před uskladněním akumulátoru odstraňte veškeré piliny a prach, který na něm může být usazený, a neskladujte ho společně s kovovými předměty (šroubky, hřebíky atd.).
2. Nepropichujte akumulátor ostrým předmětem, například hřebíkem, nebouchejte do něj kladivem, nestoupejte na něj, neházejte jím ani jej nevystavujte silným otřesům.
3. Nepoužívejte viditelně poškozený či deformovaný akumulátor.
4. Nepoužívejte akumulátor obrácenou polaritou.
5. Nepřipojujte jej přímo k elektrické zástrčce ani k zásuvce cigaretového zapalovače v automobilu.
6. Nepoužívejte akúmulátor k jinému než určenému účelu.
7. Pokud se nabíjení akumulátoru nedokončí, i když uvedená doba nabíjení uplynula, ihned zastavte další nabíjení.
8. Nevystavujte akumulátor působení vysokých teplot nebo vysokého tlaku, neumístujte jej např. do mikrovlnné trouby, sušičky nebo vysokotlakého zásobníku.
9. V případě zjištění úniku nebo zápachu okamžitě zajistěte bezpečnou vzdálenost od ohně.
10. Nepoužívejte na místech se silnou statickou elektrinou.
11. V případě úniku kapaliny, zápachu, vznikajícího tepla, ztráty barvy, deformace nebo v případě jakékoli abnormality během používání, nabíjení nebo skladování okamžitě vyjměte akumulátor z přístroje či nabíječky a přestaňte jej používat.
12. Akumulátor nepotápějte ani nenechte vniknout dovnitř žádné tekutiny. Vniknutí vodivých kapalin, jako je voda, může způsobit poškození s následkem požáru nebo výbuchu. Akumulátor skladujte na chladném, suchém místě, stranou od vznětlivých a hořlavých předmětů. Je nutné se vyvarovat prostředí s žíravým plynem.
UPOZORNĚNÍ
- Pokud se kapalina unikající z akumulátoru dostane do očí, netřete si je, dobře je vymyjte čistou vodou, například vodou z vodovodu, a ihned vyhledejte lékaře. Bez lékařského ošetření může kapalina způsobit problémy se zrakem.
- Pokud se kapalina dostane do kontaktu s pokožkou či oděvem, ihned zasažená místa omyjte čistou vodou, například vodou z vodovodu. Kapalina může způsobit podráždění kůže.
- Zjistíte-li při prvním použití, že na akumulátoru je rez, vzniká zápach, přehřátí, ztráta barvy, vidíte deformaci anebo jinou abnormalitu, nepoužívejte jej a vraťte jej dodavateli či prodejci.
VAROVÁNÍ
Pokud se vodivé cizí těleso dostane do svorky lithium-iontového akumulátoru, akumulátor se může zkratovat a způsobit požár. Při skladování lithium-iontových akumulátorů se řídte následujícími předpisy a rádně je dodržujte.
Neumistujte vodivé úlomky, hřebíky a vodiče, například železné a měděné dráty do krabice určené pro skladování.
○ Za účelem zabránění zkratu vložte akumulátor do nářadí nebo jej bezpečně uložte do krytu pro akumulátor tak, aby byly skryty ventilační otvory.
TÝKAJÍCÍ SE PŘEPRAVY LITHIUMIONTOVÝCH BATERIÍ
Při přepravě lithium-ionotové baterie se řid'te následujícími opatřeními.
VAROVÁNÍ
Uvědomte přepravní společnost, že balení obsahuje lithiumiontovou baterii, informujte společnost o jejím výkonu a postupujte podle instrukcí přepravní společnosti při domlouvání přepravy.
○ Lithium-ionotové baterie, jejichž výkon přesahuje 100 Wh, jsou považovány z hlediska přepravní klasfikace za nebezpečné zboží a budou vyžadovat zvláštní aplikační postupy.
○ Pro přepravu do zahraničí musíte postupovat v souladu s mezinárodním právem, předpisy a nařízeními cílové země.

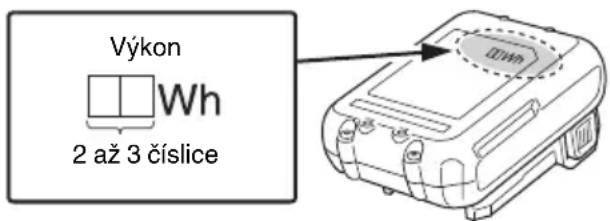

| 1 | Držadlo Otvor pro břit | 13 | |
| 2 | Tlačítko zablokování Aretáce | 14 | |
| 3 | Motor Kontrolka | 15 | |
| 4 | Kryt Panel displeje | 16 | |
| 5 | Identifikační štítek | 17 | Spínač ukazatele zbývajícího nabití baterie |
| 6 | LED kontrolka | 18 | Kontrolka ukazatele zbývajícího nabití baterie |
| 7 | Držák listua | 19 | Tenký list |
| 8 | Břit | 20 | Odstřížek z plunžru |
| 9 | Základna | 21 | Dutina |
| 10 | Tlačítko aretace základny | 22 | Další břit |
| 11 | Spínač | 23 | Zdvih |
| 12 | Baterie | 24 | Výčnělek objímky |
SYMBOLY
VAROVÁNÍ
Následující text obsahuje symboly, které jsou použity na zařízení. Než začnete nářadí používat, ujistěte se, že rozumíte jejich významu.
 | CR12DA: Akku pîla ocaska |
  | Aby se snížilo riziko zranění, uživatel si musí přečíst návod k obsluze.Jen pro státy EUElektrické nářadí nevyhazujte do komunálního odpadu!Podle evropské směrnice2012/19/EU o nakládání s použitými elektrickými a elektronickými zařízeními a odpovídajících ustanovení právních předpisů jednotlivých zemí se použitá elektrická nářadí musí sbírat odděleně od ostatního odpadu a podrobit ekologicky šetrnému recyklování. |
| --- | Stejnosměrný proud |
 | ZAPNUTÍ |
 | VYPNUTÍ |
 | Odpojte baterii |
 | Zablokovat |
 | Odblokovat |
 | Varování |
 | Zakázaná akce |
Akumulátor
 | Spínač ukazatele zbývající kapacity akumulátoru |
 | Svítí;Zbývá více než 75% kapacity akumulátoru. |
 | Svítí;Zbývá 50%-75% kapacity akumulátoru. |
 | Svítí;Zbývá 25%-50% kapacity akumulátoru. |
 | Svítí;Zbývá méně než 25% kapacity akumulátoru. |
 | Bliká;Akumulátor je téměř vybitý. Dobijte akumulátor co nejdříve. |
 | Bliká;Příkon se přerušil z důvodu vysoké teploty.Vyjměte akumulátor z nářadí a nechte jej plně vychladnout. |
 | Bliká;Příkon se přerušil kvůli poruše nebo závadě.Potíž může tkvět v akumulátoru, proto se prosím obraťte na svého prodejce. |
POZNÁMKA
Aby se předešlo spotřebě energie způsobené zapomenutím vypnout LED kontrolku, světlo se samo automaticky vypíná po přibližně 3 sekundách.
STANDARDNÍ PŘÍSLUŠENSTVÍ
Obsah balení přístroje (1 přístroj) navíc obsahuje příslušenství uvedené na straně 186.
Standardní příslušenství podléhají změnám bez předchozího upozornění.
POUŽITÍ
O Řezání kovové trubky a trubky z nerezové oceli.
O Rezání různého reziva.
O Řezání desek z měkké oceli, hliníku a mědi.
O Rezání syntetické pryskyřice, jako např. fenolové pryskyřice a vinylchloridu.
SPECIFIKACE
| Model | CR12DA | |
| Napětí | 12 V | |
| Rychlost bez zatížení | 0–3200 min ^-1 | |
| Zdvih 13 mm | ||
| Kapacita | Trubka z měkké oceli | Vnější průměr 50 mm |
| Trubka z umělé hmoty | Vnější průměr 50 mm | |
| Dřevo 12 mm | ||
| Deska z měkké oceli | 50 mm | |
| Váha* 1,4–1,5 kg | ||
* Podle metody EPTA 01/2014
Závisí na připojeném akumulátoru. Největší hmotnost byla naměřena s BSL1240M (prodává se samostatně).
POZNÁMKA
Vlivem stále pokračujícího výzkumného a vývojového programu společnosti HiKOKI mohou zde uvedené parametry podléhat změnám bez předchozího upozornění.
NABÍJENÍ
Před použitím elektrického nářadí nabijte akumulátor dle níže uvedených pokynů.
-
Zapojte sitový kabel nabíječky do elektrické zásuvky. Po připojení zástrčky nabíječky do elektrické zásuvky se červeně rozbliká kontrolka (bude blikat v 1sekundovém intervalu).
-
Vložte akumulátor do nabíječky.
Akumulátor vložte pevně do nabíječky tak, jak je ukázáno na Obr. 3 (na straně 2).
- Nabíjení
Po vložení akumulátoru do nabíječky se spustí nabíjení a kontrolka začne svítit červeně. Když je akumulátor zcela nabitý, kontrolka se červeně rozbliká. (v 1 sekundových intervalech) (viz Tabulka 1)
● Signalizace kontrolky
Kontrolka signalizuje stav nabiječky nebo akumulátoru tak, jak je uvedeno v Tabulce 1.
Tabulka 1
| Signalizace kontrolky | ||||
| Kontrolka (červená) | Před nabíjením Bliká | Svítí 0,5 sekundy. Nesvítí 0,5 sekundy.(vypne se na 0,5 sekundy) | ||
| Během nabíjení | Svítí Stále svítí | |||
| Nabíjení dokončeno | Bliká Svítí 0,5 sekundy. Nesvítí 0,5 sekundy.(vypne se na 0,5 sekundy) | |||
| Pohotovostní režim při přehřátí | Bliká Svítí 1 sekundu. Nesvítí 0,5 sekundy.(vypne se na 0,5 sekundy) | Akumulátor je přehřátý. Nelze nabíjet. (Nabíjení bude zahájeno po vystydnutí akumulátoru) | ||
| Nelze nabíjet Bliká | Svítí 0,1 sekundy. Nesvítí 0,1 sekundy.(vypne se na 0,1 sekundy) | Závada na akumulátoru nebo nabíječce | ||
- Informace o teplotách a době nabíjení akumulátoru.
Teploty a doba nabíjení jsou uvedeny v Tabulce 2
Tabulka 2
| Nabíječka | UC12SL | |
| Akumulátor | ||
| Nabíjecí napětí | V | 10,8–12 Nejvýše |
| Typ baterie Li-ion | ||
| Rozmezí teplot pro nabíjení 0°C–50°C | ||
| Doba nabíjení pro kapacitu akumulátoru, přibližná (při 20°C) | ||
| 1,5 Ah | min | 22 (3 články) |
| 2,5 Ah | min | 37 (3 články) |
| 4,0 Ah | min | 60 (3 články) |
POZNÁMKA
Doba nabíjení se může měnit podle okolní teploty a napájecího napětí.
Kromě toho se doba nabíjení výrazně prodlužuje v prostředí s nízkými teplotami, nejde však o nic mimořádného.
UPOZORNĚNÍ
Pokud budete bez přestávky používat nabíječku akumulátoru, nabíječka se zahřeje, čímž může dojít k poruše. Po dokončení nabíjení vyčkejte 15 minut, než budete opět nabíjet.
4. Odpojte síťový kabel nabíječky ze zásuvky.
5. Peyně držte nabíječku a vytáhněte akumulátor.
POZNÁMKA
Ujistěte se, že jste po nabití vyjmuli akumulátor z nabíječky a poté jej uložte.
UPOZORNĚNÍ
○ Pokud je akumulátor nabíjen zahřátý, protože byl po dlouhou dobu vystaven přímému slunečnímu záření nebo protože byl právě používán, kontrolka nabíječky se na 1 sekundu rozsvítí a zhasne na 0,5 sekundy (vypne se na 0,5 sekundy). V takovém případě nechte akumulátor nejprve vychladnout a poté zahajte nabíjení.
○ Pokud kontrolka bliká (v intervalech 0,2 sekundy), zkontrolujte, zda nejsou v konektoru nabíječky akumulátoru cizí předměty, a pokud ano, odstraňte je. Pokud důvodem nejsou žádné cizí předměty, pravděpodobně se jedná o poruchu akumulátoru nebo nabíječky. Obraťte se na autorizované servisní středisko.
○ Protože vestavěnému mikropočítači trvá přibližně 3 sekundy, než potvrdí, že akumulátor nabíjený nabíječkou byl vyjmut, vyčkejte nejméně 3 sekundy, než jej vložíte zpět a budete pokračovat v nabíjení. Pokud akumulátor znovu vložíte během těchto 3 sekund, pravděpodobně se řádně nenabije.
○ Pokud kontrolka nebliká červeně (každou sekundu), a to i přesto, že je kabel nabíječky připojen k napájení, znamená to, že mohla být aktivována ochrana proti zkratu nabíječky.
Odpojte kabel či zástrčku z napájení a po přibližně 30 sekundách je opět připojte. Pokud kontrolka přesto nebliká červeně (každou sekundu), předejte nabíječku autorizovanému servisnímu středisku společnosti HiKOKI.
MONTÁŽ A PROVOZ
| Činnost Obrázek Strana | ||
| Vyjmutí a vložení akumulátoru*1 | 2 | 2 |
| Nabíjení 3 2 | ||
| Ukazatel zbývající kapacity akumulátoru | 4 | 2 |
| Činnost spínače | 5 | 3 |
| Nasazení břitu*2 | 6 | 3 |
| Osazení tenkého pilového listu*3 | 7 | 4 |
| Sejmutí břitu*4 | 8-a | 4 |
| Vyberte břit pily příslušné délky | 9 | 4 |
| Připevněte obrobek pevně | 10 | 5 |
| Seřízení základny | 11 | 5 |
| Ponorné řezání (na dřevo)*5 | 12 | 5 |
| Výběr příslušenství | — | 187 |
*1 Ujistěte se, že akumulátor je vložen pevně. Jestliže je uvolněný, mohl by vypadnout a způsobit nehodu.
\*2 Nasazení břitu
(1) Za současného otáčení držákem listu ve směru označeném šipkou zasuňte list až na doraz do malé štěrbiny v držáku. (Obr. 6-b)
(2) Po uvolnění držáku listu bude list zajištěn na svém místě.
List můžete v závislosti na požadovaném úkori upevnit ostřím nahoru nebo dolů.
(3) Zatáhněte dvakrát nebo třikrát rukou zadní část pilového listu a zkontrolujte, zda je list spolehlivě namontován. (Obr. 6-c)
POZNÁMKA
List lze osadit bez uchycení do základny. V takovém případě však nikdy nezapomeňte základnu po osazení listu na nářadí nasadit.
*3 Osazení tenkého pilového listu (prodává se samostatně) U tohoto výrobku lze použít tenký pilový list se stopkou ve tvaru T. (Obr. 6-a)
Osazuje se stejným způsobem jako list pily ocasky. Přesvědčte se, že stopka listu sedí ve středové dutině. (Obr. 7)
Zatáhněte dvakrát nebo třikrát rukou zadní část pilového listu a zkontrolujte, zda je list spolehlivě namontován. (Obr. 6-c)
*4 Sejmutí břitu
UPOZORNĚNÍ
Nikdy se nedotýkejte pilového listu ihned po použití. Kovový povrch bude horký a může vám snadno popálit pokožku.
(1) Po otočení držákem nasměrujte list směrem dolů. Čepel by měla sama vypadnout. V případě, že čepel nevypadne, vyndejte ji ručně.
I když je pilový list poškozený a zůstává uvnitř malé štěrbiny držáku listu, měl by vypadnout, když držákem otočíte a list směřuje k zemi. V případě, že čepel sama nevypadne, vytáhněte ji pomocí níže popsanych postupů.
(1) Trčí-li část zlomené pilové čepele z malé štěrbiny držáku čepele, vytáhněte vyčnívající část a vyjměte čepel.
(2) Je-li zlomená pilová čepel ukrytá uvnitř malé štěrbiny, zahákněte zlomenou čepel za hrot jiné pilové čepele a vytáhněte ji. (Obr. 8-b)
*5 Ponorné řezání (na dřevo)
POZNÁMKA
○ Použijte výčnělek objímky nebo základnu jako oporu a postupně řežte od špičky listu.
○ Protože je základna kovová, může její použití coby opory poškrábat nebo poškodit povrch některých řezaných materiálů. V takovém případě použijte výčnělek objímky jako oporu. Pokud při vyřezávání okénka sejmete základnu, nezapomeňte ji před další prací s nářadím opět nasadit.
VAROVNÉ SIGNÁLY LED KONTROLKY (Obr. 14)
Tento produkt obsahuje funkce, které jsou navrženy, aby chránily samotný nástroj, ale také baterii. Zatímco je spínač povytažen, pokud jsou spuštěny jakékoli bezpečnostní funkce během provozu, LED kontrolka bude blikat dle popisu v tabulce 3. Když jsou spuštěné nějaké bezpečnostní funkce, okamžitě sejměte prst ze spínače a pokračujte podle instrukcí popsaných v části opravných akcí.
| Bezpečnostní funkce Podsvícený LED displej Opravná akce | ||
| Ochrana proti přetížení | 0,25 sekundy zap/0,25 sekundy vyp | Odstraňte příčinu přetížení. |
| Tepelná ochrana | Nechte nástroj a baterii důkladně vychladnout. | |
| Ochrana proti kolísání napětí Nabijte baterii. | ||
ÚDRŽBA A KONTROLA
UPOZORNĚNÍ
Před údržbou a kontrolou se ujistěte, že je spínač vypnut a baterie vyjmuta.
1. Kontrola listu
Používání tupého nebo poškozeného listu má za následek snížení účinnosti řezání a může způsobit přetížení motoru. Jakmile zjistíte nadměrné opotřebení listu, vyměňte jej za nový.
2. Kontrola montážních šroubů
Pravidelně kontrolujte všechny montážní šrouby a zajistěte, aby byly řádně utaženy. Pokud jsou jakékoli šrouby uvolněné, okamžitě je dotáhněte. Pokud tak neučiníte, vystavujete se vážnému nebezpečí.
3. Údržba motoru
Vinutí motoru je „srdce“ elektrického nářadí. Ujistěte se, že vinutí není poškozené nebo mokré od vody či oleje.
4. Údržba povrchu
Pokud je přístroj znečištěný, otřete jej měkkým suchým hadříkem nebo hadříkem navlhčeným v mýdlové vodě. Nepoužívejte rozpouštědla s obsahem chlóru, benzin ani ředidlo, jelikož tyto látky rozpouštějí umělé hmoty.
5. Skladování
Elektrické nářadí a akumulátor skladujte na místě s teplotou nižší než 40°C a mimo dosah dětí.
POZNÁMKA
Skladování lithium-ionotových akumulátorů
Před uskladněním lithium-iontových akumulátorů zkontrolujte, zda jsou plně nabité.
Dlouhodobější skladování (3 měsíce a déle) málo nabitých akumulátorů může způsobit snížení jejich výkonu, výrazně snížit dobu použití, případně může dojít ke ztrátě schopnosti akumulátoru držet zátěž.
Výrazně sníženou dobu použití však lze obnovit dvěma až pěti cykly opakovaného nabíjení a využití akumulátorů.
Pokud je doba využití akumulátoru extrémně krátká, nehledě na to, že jste jej opakovaně nabili a použili, zkontrolujte, zda není akumulátor nefunkční a zvažte pořízení nového akumulátoru.
UPOZORNĚNÍ
Při obsluze a údržbě elektrických zařízení musí být dodržovány bezpečnostní předpisy a normy platné v každé zemi, kde je výrobek používán.
Důležité upozornění týkající se akumulátoru pro elektrické akumulátorové nářadí společnosti HiKOKI
Používejte vždy jeden z námi určených originálních akumulátorů. Nemůžeme zaručit bezpečnost a výkonnost našeho elektrického akumulátorového nářadí, pokud jsou používány jiné, než námi určené akumulátory nebo pokud je akumulátor rozebrán a změněn (např. byl rozebrán a nahrazen článek akumulátoru nebo jiných vnitřních částí).
ZÁRUKA
Ručíme za to, že elektrické nářadí HiKOKI splňuje zákonné/místně platné předpisy. Tato záruka nezahrnuje závady nebo poškození vzniklé v důsledku nesprávného použití, hrubého zacházení nebo normálního opotřebení. V případě reklamace zašlete prosím elektrické nářadí v nerozebraném stavu společně se ZÁRUČNÍM LISTEM připojeným na konci těchto pokynů pro obsluhu do autorizovaného servisního střediska společnosti HiKOKI.
Informace o hluku a vibracích
Měřené hodnoty byly určeny podle EN62841 a deklarovány ve shodě s ISO 4871.
Změřená vážená hladina akustického výkonu A: 93 dB (A)
Změřená vážená hladina akustického tlaku A: 82 dB (A)
Nejistota K: 5 dB (A).
Používejte chrániče sluchu.
Celkové hodnoty vibrací (vektorový součet triax) stanovené dle normy EN62841.
Řezání desek:
Hodnota vibračních emisí a_h, B = 10,5 m/s^2
Nejistota K = 2,8 m/s²
Řezání dřevěných trámů:
Hodnota vibračních emisí a_h , WB=13,5~m/s^2
Nejistota K = 1,6 m/s ^2
Deklarovaná celková hodnota vibrací a deklarovaná hodnota hlukových emisí byly změřeny v souladu se standardním zkušebním postupem a lze je použít ke vzájemnému srovnávání jednotlivých nářadí.
Lze je rovněž použít k předběžnému posouzení expozice pracovníka jejich účinkům.
VAROVÁNÍ
○ Vibrace a hlukové emise se mohou během skutečného používání elektrického nářadí lišit od deklarovaných celkových hodnot v závislosti na způsobech použití nářadí, zejména na druhu zpracovávaného obrobku; a
○ Stanovte bezpečnostní opatření k ochraně obsluhy založená na odhadu vystavení vlivům v daných podmínkách použití (v úvahu je třeba vzít všechny části pracovního cyklu, například doby, kdy je nářadí vypnuté i kdy běží naprázdno před spuštěním).
POZNÁMKA
Vlivem stále pokračujícího výzkumného a vývojového programu společnosti HiKOKI mohou zde uvedené parametry podléhat změnám bez předchozího upozornění.
1) Bezpečnost na pracovisku
2) Elektrická bezpečnost
3) Osobná bezpečnost'
V rukách neškolených osôb je elektrické náradie nebezpečné.
Slovenčina
g) Dodržujte všetky pokyny na nabíjanie a nenabíjajte akumulátor ani nástroj mimo rozsahu teplôt uvedeného v návode.
Tým sa zabezpečí zachovanie bezpečnosti elektrického náradia.
b) Nikdy neopravujte poškodené batérie.
| Model CR12DA | ||
| Napätie 12 V | ||
| Otáčky naprázdno 0–3200 min | -1 | |
| Zdvih 13 mm | ||
| Kapacita | Rúra z mäkkej ocele | Vonkajší priemer 50 mm |
| Vinylchloridová rúra | Vonkajší priemer 50 mm | |
| Drevo 12 mm | ||
| Platňa z mäkkej ocele | 50 mm | |
| Hmotnost* 1,4–1,5 kg | ||
* V súlade s postupom EPTA 01/2014
Pred použitím elektrického náradia nabite batériu nasledovne.
- Napájací kábel nabíjačky pripojte k zásuvke.
Po pripojení zástrčky nabíjačky k zásuvke začne blikat kontrolka načerveno (v 1-sekundových intervaloch).
- Vložte batériu do nabíjačky.
Batériu pevne vložte do nabijačky tak, ako je to zobrazené na Obr. 3 (na strane 2).
- Nabíjanie
Pri vkladaní batérie do nabíjačky sa spustí nabíjanie a kontrolka bude nepretržite svietit načerveno.
Okrem toho bude čas nabíjania podstatne dlhší v prostredí s nízkou teplotou, toto je však normalne.
UPOZORNENIE
4. Odpojte napájací kábel nabíjačky zo zásuvky.
5. Nabíjačku pevne uchopte a vytiahnite batériu.
POZNÁMKA
Po použití nezabudnite z nabíjačky vybrať batériu a potom ju odložte.
UPOZORNENIE
○ Ked'že vstavaný mikropočítač potvrdí vybratie batérie nabíjanej pomocou nabíjačky až približne po 3 sekundách, počkajte aspoň 3 sekundy, kým batériu znova vložíte a budete pokračovať v nabíjaní. Ak batériu znova vložíte do 3 sekúnd, nemusí sa správne nabit.
Pred vykonaním údržby a kontroly sa uistite, či ste vypli spínač a vybrali batériu.
1. Kontrola nástroja
Elektrické náradie a batériu skladujte na miestach s teplotou do 40°C a mimo dosahu detí.
POZNÁMKA
Nameraná vážená úroveň hladiny akustického výkonu A: 93 dB (A)
Nameraná vážená úroveň hladiny akustického tlaku A: 82 dB (A)
Odchýlka K: 5 dB (A).
Používajte chrániče sluchu.
Odchýlka K = 2,8 m/s²
Odchýlka K = 1,8 m/s²
Modřická 205, 664 48 Moravany, Czech Republic
Tel: +420 547 422 660
Fax: +420 547 213 588
URL: http://www.hikoki-powertools.cz
