Produkttyp	Robotgräsklippare
Modell	Kress Mission 1500 KR122E
Nominell spänning	20 V (max)
Tomgångshastighet	2200 rpm
Maximal klippyta	1500 m²
Klippdiameter	22 cm
Klipphöjd	30–60 mm, 4 lägen
Batterityp	Litiumjon
Batterimodell	KA0102 / KA3024
Laddningstid	Cirka 90 minuter
Laddarmodell	KA3710 / KA3711
Laddarens strömförsörjning	Ingång: 100–240 V~50/60 Hz, 90 W; Utgång: 20 V, 3,0 A
Maskinvikt	12 kg
Skyddsklass	III
Maximal arbetslutning	35 %
Ljudtrycksnivå (LpA)	47,72 dB(A)
Ljudeffektsnivå (LwA)	58,72 dB(A)
Frekvensband (Bluetooth/Wi-Fi)	2400–2483,5 MHz
Bladunderhåll	Vänd varje månad, byt varannan månad; byt alltid alla blad samtidigt med nya skruvar
Rengöring	Rengör höljet med en fuktig trasa; använd inte vattenstråle; rengör kontaktstiften
Medföljande tillbehör	Laddningsbas, fästpinnar, insexnyckel, avståndsmått, reservblad, batteri, laddare

Vanliga frågor - Mission 1500 KR122E KRESS

Hur byter man bladen på Kress Mission 1500 KR122E?

Stäng först av gräsklipparen och ta på skyddshandskar. Vänd försiktigt på maskinen, ta bort batteriluckan och batteriet. Skruva loss bladskruvarna med en skruvmejsel, sätt i nya blad (alltid alla samtidigt) och fäst dem ordentligt med nya skruvar. Sätt tillbaka batteriet och luckan. Kontrollera att bladen roterar fritt.

Hur rengör man robotgräsklipparen Kress Mission 1500?

Innan rengöring, stäng av gräsklipparen och ta på skyddshandskar. För höljet, använd en trasa eller mjuk borste; undvik lösningsmedel. För undersidan, vänd på gräsklipparen och rengör klippskivan, motorn och hjulen med en fuktig trasa eller mjuk borste. Använd aldrig vattenstråle eller högtryckstvätt. Rengör även kontaktstiften och laddningsbanden med en torr trasa.

Vad är batteritiden och hur förlänger man den?

Batteritiden beror på gräsmattans storlek, klippfrekvens och batteriunderhåll. För att förlänga livslängden, förvara batteriet fulladdat på en sval och torr plats (20°C ± 5°C). Undvik extrema temperaturer. Ladda det fullt före vinterförvaring och låt det inte laddas ur helt.

Vad gör man om gräsklipparen inte ansluter till laddningsbasen?

Kontrollera först att laddaren är inkopplad och att den gröna lampan på basen lyser. Se till att begränsningskabeln är korrekt ansluten. Rengör basens kontaktstift och gräsklipparens laddningsband med en torr trasa. Om problemet kvarstår, kontrollera att gräsklipparen är rätt placerad på basen och starta om den.

Hur installerar man begränsningskabeln för robotgräsklipparen?

Begränsningskabeln avgränsar klippområdet. Lägg den längs kanterna med rundade hörn (inga räta vinklar). Fäst den med medföljande pinnar. Anslut ändarna till laddningsbasen. Använd avståndsmåtten för att hålla rekommenderat avstånd. Undvik att placera kabeln på lutningar över 17% (10°).

Hur vinterförvarar man gräsklipparen Kress Mission 1500?

Före vintern, rengör gräsklipparen noggrant, ladda batteriet fullt och stäng av den. Förvara den på en torr plats som garage eller förråd. Lämna den inte utomhus upp och ner. Begränsningskabeln kan vara kvar, men skydda ändarna (t.ex. i en låda med fett). På våren, rengör laddningskontakterna med fint sandpapper.

Vilken är den justerbara klipphöjden och hur ändrar man den?

Klipphöjden är justerbar från 30 till 60 mm i 4 lägen. För att ändra den, använd justeringsknappen på ovansidan av gräsklipparen (komponent nr 3 i manualen). Vrid den för att välja önskad höjd.

Fungerar gräsklipparen i lutningar?

Ja, gräsklipparen Kress Mission 1500 kan arbeta i lutningar upp till 35 %. För lutningar över 17 % (10°) måste begränsningskabeln placeras bort från lutningen för att förhindra att gräsklipparen lämnar arbetsområdet.

Vad betyder lamporna på laddningsbasen?

Fast grönt ljus indikerar att basen är strömförsörjd och redo. Blinkande grönt ljus betyder att gräsklipparen laddas. Rött ljus kan indikera ett fel (begränsningskabel ej ansluten eller anslutningsproblem). Se felsökningsguiden i manualen för mer information.

Hur byter man batteriet på Kress Mission 1500?

Stäng av gräsklipparen och ta på handskar. Vänd på den, ta bort skruvarna till batteriluckan och luckan. Koppla bort det gamla batteriet genom att trycka på spärren och dra i kontakterna (dra inte i kablarna). Anslut det nya originalbatteriet, sätt tillbaka luckan och skruva åt ordentligt.

BRUKSANVISNING Mission 1500 KR122E KRESS

2. När apparatet bruges automatisk

Funktion Grasklipning

2. I tillegg, daß Produktet gär automatisk

ADVARSEL! När klipperen er snudd på hodet, på strømmen alltid vare slätt av. Strømmen skal vare slätt av under alt arbeid på klipperen under rammen, for eksempel rengjöring eller bytte av kniver.

Ogsa na er det viktig Å slå av Mission™ og ta på beskyttelseshansker För man rörer bladskiven.

På vegne av Positec erklær atprodukter

Beskrivelse Robot-gresskipper

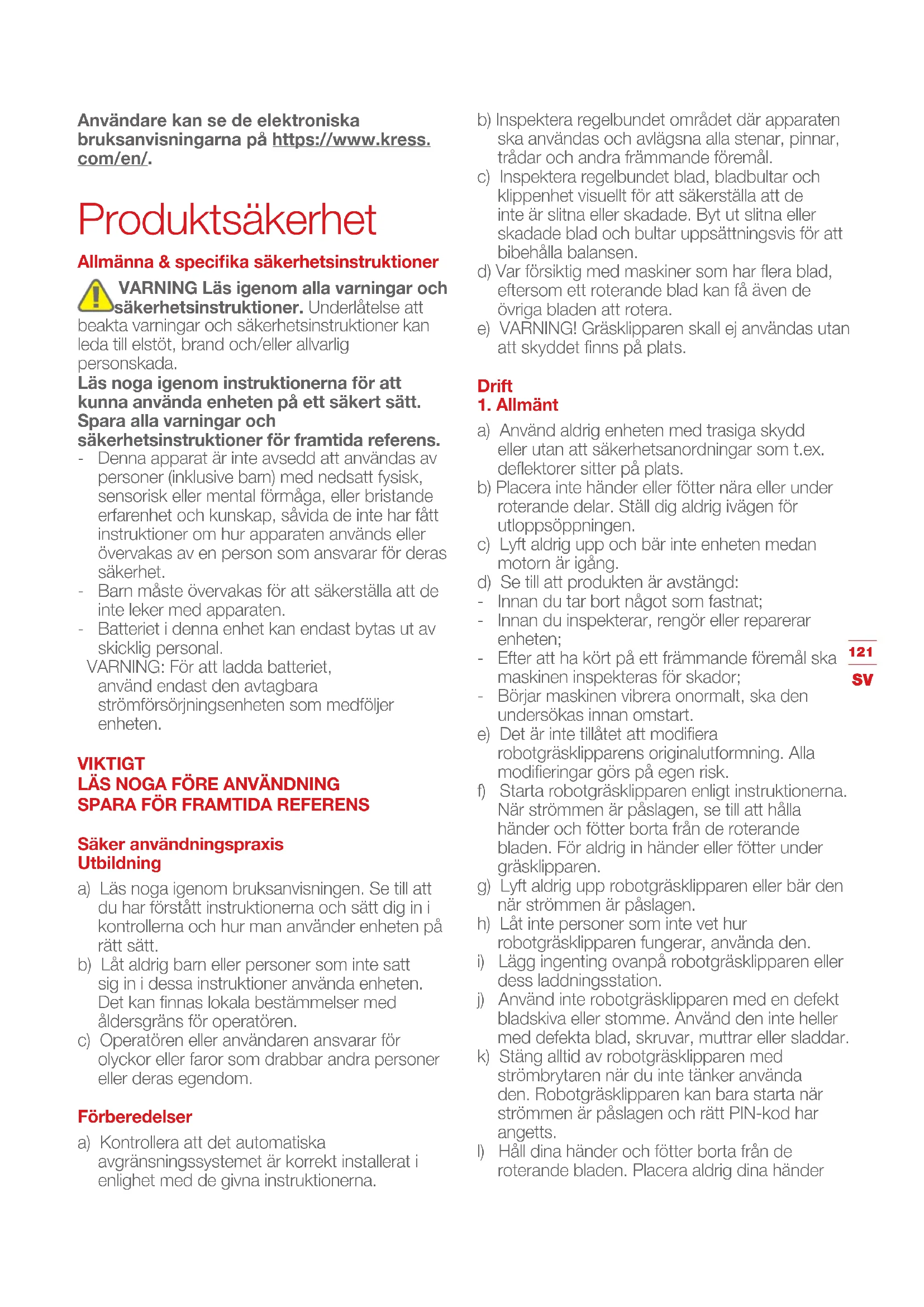

Användare kan se de elektroniska braupsanvisingarna på https://www.kress. com/en/.

Produktssakerhet

Allmännà & specifika sakerhetsinstruktioner

WARNING Läsigenom alla varningar och

Sakerhetsinstruktioner. Underlalte se att

beakta varningar och sakerhetsinstruktioner kan leda till elstot, brand och/eller allvarlig personskada.

Läs noga igenom instruktionerna für att kunna använda encheten på ett sakert satt.

Spara alla varningar och

sakerhetsinstruktioner for framtida referens.

• Denna apparatär inte avseddd att användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental formåga, aller bristande erfarenhet och kunskap, savida de inte har fätt instruktioner om hur apparaten används eller overvakas av en person som ansvarar for deras sakerhet.
• Barn måste övervakas for att sakerställa att de inte leker med apparaten.
• Batteriet ienna enchet kan endast bytas ut av skicklig personal.

VARNING: For att ladda batteriet,
använd endast den avtagbara
strömförsörningsenheten som medfoljer
enheten.

VIKTIGT

LÄS NOGA FÖRE ANVÄNDNING

SPARA FÖR FRAMTIDA REFERENS

Saker användningspraxis

Utbildning

a) Läs nogaigenom braksanvisningen. Se till att du har forstätt instruktionerna och satt dig in i kontrollerna och hur man anvander encheten pa ratt satt.
b) Låt aldrig barn eller personer som inte satt sig in i dessa instruktioner använda encheten. Det kan finnas lokala bestämmelser med Åldersgräns for operatoren.
c) Operatoren aller användaren ansvarar for olyckor aller faror som drabbar andra personer aller deras egendom.

Förberedelseer

a) Kontrollera att det automatiska avgransingssystemet ar korrekt installerat i enlighet med de givna instruktionerna.

b) Inspektera regelbundet området)där apparaten ske användas och avlagsna alla stenar, pinnar, trådar och andra främande foremål.
c) Inspektera regelbundet blad, bladbultar och klippenhet visuellt for att sakerstalla att de inte ar slitna aller skadade. Byt ut slitna uller skadade blad och bultar uppsattningsvis for att bibehalla balansen.
d) Var försiktig med maskiner som har flera blad, eftersom ett roterande blad kan få även de övriga bladen att rotera.
e) WARNING! Gräsklipparen skall ej anecdas utan att skyddet finns på plats.

Drift

1. Allmänt

a) Använd aldrig encheten med trasiga skydd aller atan att sakerhetsanordningar som t.ex. deflektorer sitter på plats.
b) Placera inte händer eller fötter nara eller under roterande delar. Ställ dig aldrig ivägen for utloppsöppningen.
c) Lyft aldrig upp och bär inte encheten medan motorn ar igäng.
d) Se till attprodukten ar avständg:

• Innan du tar bort nagot som fastnat;
• Innan du inspekterar, rengör eller reparar enheten;
• Efter att ha kört på ett främande foremål skamaskinen inspekteras for skador;
• Börjar maskinen vibrera onormalt, ska den undersökas innan omstart.
  e) Det ar inte tillåt et att modifera robotgräsklipparens originalutformning. Alla modiferingar gös på egen risk.
  f) Starta robotgräsklipparen enligt instruktionerna. När strömmen ar pāslagen, se till att hälla händer och fötter borta是从 de roterande bladen. För aldrig in händer eller fötter under gräsklipparen.
  g) Lyft aldrig upp robotgrasklipparen eller bär den\ när strömmen ar pääslagen.
  h) Låt inte personer som inte vet hur robotgräsklipparen fungerar, använda den.
  i) Lagg ingenting ovanpå robotgräsklipparen ellereddss laddningsstation.
  j) Använd inte robotgräsklipparen med en defekt bladskiva eller stomme. Använd den inte heller med defekta blad, skruvar, muttrar eller sladdar.
  k) Stäng alltid av robotgräsklipparen med strömbrytaren;när du inte tänker använden. Robotgräsklipparen kan bara starta;när strömmen ar pāslagen och rätt PIN-kod har angetts.
  I) Håll dina händer och fötter borta是从 der roterande bladen. Placera aldrig dina händer

och fötter nara eller under chassiet nar den robotliknande gräsklipparen ar i drift.

m) Undvik använding av maskinen och dess kringutrustning iDSLiga vaderforhällanden, särskilt vid risk for Asknedslag.

n) Vidrör inte de farliga delar när de ar i rörelse, forrän de har stannat welt.

o) För maskiner som används på offentlig yta, skavarningsskyltarna placeras rund maskinens arbetsyta. De skiva foljande text:

Varning! Automatisk gräsklippare! Håll dig borta frän maskinen! Håll koll på barnen!

2. När robotgräsklipparen körs automatiskt

a) Låt inte encheten köra automatiskt utan overvakning på områden)där det finns husdjur, barn eller andra personer.

Underhäll och Förvaring

WARNING! När gräsklipparen vänds uppooch ner skarströmmen alltid varaängd.

Strömmen skara varavstängd under allt arbete pgrassklipparens underrede, som t.ex. rengöring ell er byte av blad.

a) Se till att alla muttrar, bultar och skruvar ar ordentligt atdragna sa att encheten halls i sakert brukssckick.
b) Inspektera robotgräsklipparen varje vecka och byt ut slitna eller skadade delar for sakerhets skull.
c) Kontrollera i synnerhet att varken blad aller bladskiva ar skadade. Byt ut alla blad och skruvar uppsattningsvis, sa att de roterande delarna behaller sin balans.
d) Se till att endast anecd aklippdelar av ratt typ vid utbyte.
e) Ladda endast batteriet med den laddare som rekommenderas av tillverkaren. Delaktig anvandning kan leda till elstot, overhettning ellr lackage av fratande vatska fran batteriet.
f) Om elektry skulle lacked at, spola med vatten/ neutraliserande medel, och uppsok lakare om elektrytenkommen i kontakt med ogon osv.
g) Service av encheten mäste utforas i enlighemed tillverkarens instruktioner.

Rekommendation

Koppla enbart maskinen och/eller dess kringutrustning til eluttag som skyddas av jordfelsbrytare med en felstrom som inte mer an 30mA

Övriga risker

For att undvika skador bör duanvänd

skyddshandskar när du byter bladen.

Transport

Använd originalforpackningen om robotgräsklipparen ska transporteras en langre sträcka.

Så har lämnar/gár du in i arbetsområdet på ett sækert satt:

a) Tryck på STOP knappen for att stoppa klipparen.
Du valde den fyra siffrorna i PIN-koden nar du startade klipparen forsta gangen.
b) Stäng alltid av robotgräsklipparen om du avser att bärden.
c) Du bar robotgräsklipparen i handtaget som sitter på framsidan på robotgräsklipparen. Bar robotgräsklipparen sa att bladskivan ar bortvänd frän din kropp.

Krav for RF-exponering

For att uppfylla kraven for RF-exponering, kravs det att ett separationsavstand pa 200mm ell er mer uppratthalls mellanenna apparat och manniskor da apparaten anvands.

For att sakerstalla overensstammelse,
rekommenderas ingen anvandning som sker pa
narnare häll an detta avstand. Antennen som
anvands forenna sandare far inte finnas pa
samma plats i anslutting till nagon annan antenn
eller sandare.

Det ar en klass III-apparat och ska endast strömförsörjas med extra lög sakerhetsspänning som motsvarar markningen på apparaten.

Sakerhetsvarningar for batteri innate i verktyget

a) Ta inte isär batteriet, öppna inte heller batteriet eller sära på battericeller.
b) Kortslut inte batteriet. Förvara inte batteriet på att slarvigt satt i en låda)där det kan kortslutas eller skadas av ledandematerial. När batteriet inte används,hall det borta frän metallobjekt, sasom pappersgem,pengar, nycklar, naglar, skruvar erler andrasma metallobjekt som kan leda ström frän enterminal till en annan. Om batteriterimalerna kortsluter varandra kan de fororsaka brandrisk.
c) Exponera inte batteriet for eld aller värme. Undvik Förvaring i direkt solljus.
d) Utsatt inte batteriet for mekanisk chock.
e) Om batteriet lacker, låt inte vätskan komma i kontakt med hud eller ögon. Om söända skulle hända, skölj med mycket vatten och sök läkarhjalp.
f) Sök omedelbar lakarhjalp om nàgon har

g) Håll batteriet rent och torrt.
h) Ladda endast med laddare av varumarket Kress. Använd ingen annan laddare an den som specifikt ska anvandas med det har batteriet.
i) Använd inte att batteri som inte ar avsett for användning med det här verktyget.
j) Häll batteriet borta fran barn.
k) Behäll den ursprungliga braksanvisningen für framtida användning.
I) Kassera batteriet på rätt sätt.
m)Blanda inte batterier med olica tillverkning, kapacitet, storlek eller typ i encheten.
n) Varning! Icke-uppladdningsbara batterier ske inte anvandas.

a) Enheten fár endast användas under forutsätting att foljande tvá villkor ar uppfyllda:
(1) Enheten fär inte orsaka skadlig störning och.
(2) encheten måste acceptera all mottagen störning, inklusive störningar som kan orsaka oönskad användning.
b) Forsiktigkeit: Andringar aller modifieringar avenna enhet som inte uttryckligen godkants av parten som ar ansvarig for dess uppfylelsekan upphava anvandarens ratt att anzanda ustrustningen.
c) NOTERA: Utrustningen alstrar, anvander och kan avge radiofrekvensenergi och om den inte installeras och anvands i enlighem med instruktionerna kan den orsaka skadliga störningar på radiokommunikation. Det finns dock inte nagon garanti for att störning inte inträffar i en specifik installation. Om utrustningen orsakar skadliga störningar vid mottagning av radio- eller tv-mottagning, vilket kan fastställas genom att stänga av och slå pa utrustingen, upppmanas användaren att fösoka korrigera störmingen genom en eller flera av foljande Åtgärder:
- Rikta om eller flytta mottagningsantennen.
- Öka avständet mellan utrustningen och mottagaren.
- Anslut encheten till atttag som hör till en annan krets an den som mottagaren ar ansluten till.
- Kontakta Återförsäljaren eller en erfaren radioeller TV-tekniker for att få hjälp.

Symboler

VARNING - ROBOTGRÄSKLIPPARE kan vara farliga om de anecdotes på fel satt.

Läs noga igenom braksanvisingen och satt dig in i dess innehäll innan du använder din ROBOTGRASKLIPPARE.

WARNING - Hällett sakerhetsavstand frän,enheten närdenärigang.

WARNING - Stång av encheten innan du utfor arbete på den eller lyfter upp den.

WARNING - Ak inte pa encheter.

Klass III-apparat

Elektriska avfallsprodukter fär inte kasseras med hushållsavfallet. Återvinn på ätervinningscentraler. Kontakta dina lokala myndigheter eller äterförsäljaren for ätervinningsrad.

Lithiumjonbatteri Denna produit har markerats med en symbol som ar associerad med "separat samling" av alla batteripaket och batteripaket. Det atervinns aller tas bort for att minska miljopavkerkan. Batteriet kan vara skadigt for miljon och manniskors halsa aftersom det innehaller skadliga amnen.

Kastainte in ield

Om det inte hanteras ordentlich kan batteriet gä in i vattencykeln, vilket kan orsaka skador pa ekosystemet. Kassera ej anvanda batterier som osorderat kommunalt avfall.

Tvattainte maskinen med hogtryckstvatt.

Läs bruksanvisingen

A-viktat ljudtryck L	pA=47.72 dB (A), KpA=2.06 dB(A)
A-viktad ljudnivå L	wA=58.72 dB (A), KwA=2.06 dB(A)
Bär hörskyydd:när ljudtrycket:är högre:an	80dB(A)

Ett visst matt av buller fran maskinen kan inte undvikas. Aterkommande bullerarbete sca licensieras och begransas under vissa perioder. Att halla viloperioder och begransa arbetstiden till ett minimum kan aven behovas. For personligt skydd och for skydd av personer som jobbar i narheten skall lampligt horselskydd baras.

Tillbehör

	KR121E	KR122E	KR123E
Skruvar 9		9	9
Laddningsbas 1		1	1
Fästspikar für laddningsbas 8		8	8
Insexnyckel 1		1	1
Avständsmätare für grünsträd 2		2	2
Blad 9		9	9
Batteripaket (KA0102 / KA3024 / KA3025) 1		1	1
Laddning (KA0200/KA0201)	1	/	/
Laddning (KA3710/KA3711)	/	1	1

Vi rekommenderar att du endast koper originaldar enigt ovanstende lista fran den butik dar du kopte encheten. Se tillbehorsforpackningen for mer information. Butikspersonalen kan hjalpa dig och ge rad.

Ändamåsenlig användning

Denna gräsklippare ar avsedd for hemmabruk. Den ar konstruerad att klippa ota och hälla gräsmatta finare och i bättre form an nagonsin. Beroende på din gräsmattas storlek kan Mission™ programmeras att arbeta nar som helst eller regelbundet. Den ar inte avsedd for graving, sopning eller snöröning.

Underhäll

Du maste inspektera din Mission™ dà och dà. Din Mission™ jobbar hårt och behöver emellanåt rengöras grundligt samt fá vissa delar utbytta nár de blir slittna. Använd aldrig Mission™ med defekt AV/PÅ knapp.
Stäng av maskinen innan du utfor service eller underhäll.
Här nedan informerar vi om hur du tar hand om din Mission™.

1

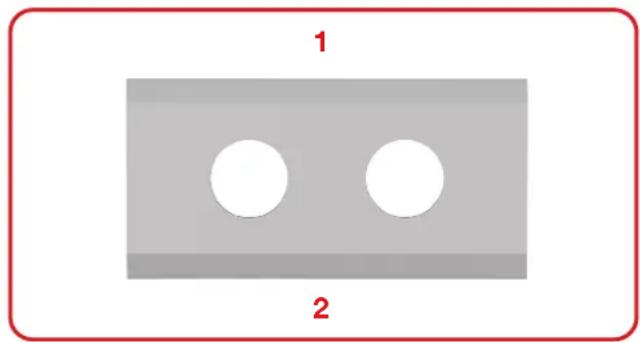

Skärpa

VARNING: Färe rengöring, justering ell er utbyte av blad, stäng AV din Mission™ Använd skyddshandskar.

WARNING: Vid byte av blad se till att du byter ALLA blad Near nagot byte gors. Anvand alltid nya skruvar Near bladen fests. Detta ar viktigt for att sakerstalla att bladet halls kvar och att skivan forblir balanserad. Om inte nya skruvar anvands kan det ortsaka allvarliga skador.

Mission™ klipper inte gräs som andra gräsklippare. Dess skärblad ar knivskarpa i fyra kanter och roterar i bada riktninger for maximal kapacitet. Varje blad av din Mission™ har fyra skäreggar. Knivsvängskivan slumpmässigt framåt och bakåt for att använda fyra skäreggar och minimera frekvensen for byte av knivar. Och med nytt material blir livslängden for varje skärblad tre gänger langre øn for andra marken nar det ør programmerat att klippa varje dag. Kontrolera alltid om knivarna ør flisade eller skadade och byt ut dem om de ør. När skärbladen ør trubbiga och utslitna, bør de bytas ut mot de reservblad som medfoljer ditt uppdrag™. Reservblad finns øså hos din区域内 Kress-Återförsäljare.

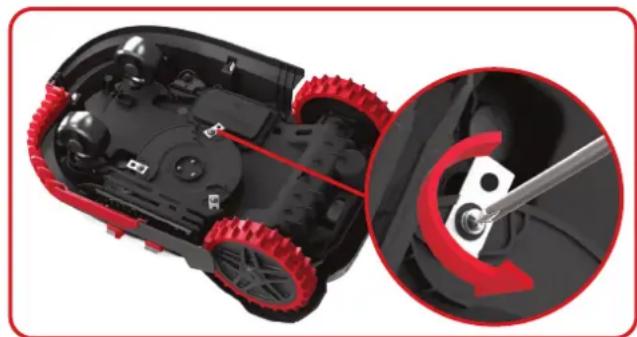

A.Byta ut bladen

Vanligtvis ska bladen i Mission™ vändas varje帽子 och bytas ut varannan帽子. När du byter ut bladen skau alltså byta ut alla blad samtidigt. Du kan ersätta bladen med en av de reservatserna och extra bladskruvarna som medfoljer din Mission™.

Innan nagot byte av Mission™ s blad görs, stäng av strömmen och ta på skyddshandskar. Följ)därefter dessa steg:

1. Vänd försiktigt på din Mission™.
2. Ta bort batterilocket och batteriet.
3. Ta bort skruvarna på bladen med en skruvmejsel.
4. Skruva fast de nya bladen ordentligt.
5. Satt tillbaka batteriet och batterilocket.

Viktigt: När du har skruvat fast bladet på bladskivan, kontrollera att bladet kan rotera fritt.

2

Rengöring

WARNING: Innan du sca rengöra din Mission™ maste du stanga AV den Satt paskyddshandskar innan du rengör bladskivan. Använd inte rinnande vatten.

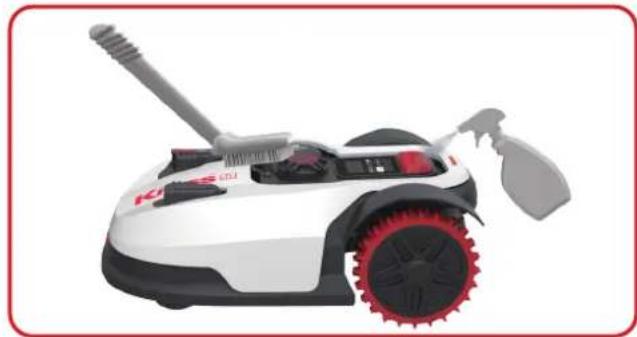

Din Mission™kommen att leva langre och ma bättre om du rengör den regelbundet. Dà Mission™ ar en elektrisk maskin bör du vara försiktig vid rengöring, sa använd INTE en slang, högtryckstvätt erler pa annat sätt hälla rinnande vatten på Mission™, det ar böst att använda en sprejflaska fylld med vatten. Vid rengöring av maskinens holje använd en mjuk borste eller en ren trasa och undvik att använda rengöringsmedel eller polish. Slutligen, se till att ta bort all uppsamlat gräsklipp och skrap.

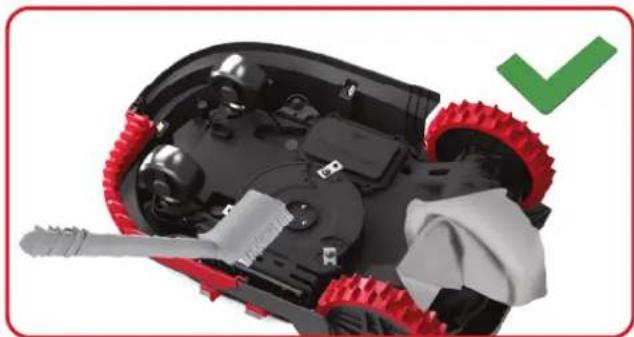

Aterigen ar det viktigt att du stanger AV din Mission™ och att du anvander skyddshandskar när du rör vid bladskivan. Först, vänd din Mission™ upp och ned für att visa undersidan. På undersidan kan du se bladskivan, den omgivande motorramboxen och framhjul och drivhjul. Rengör alltihop noggrant med en mjuk borste eller en fuktig trasa.

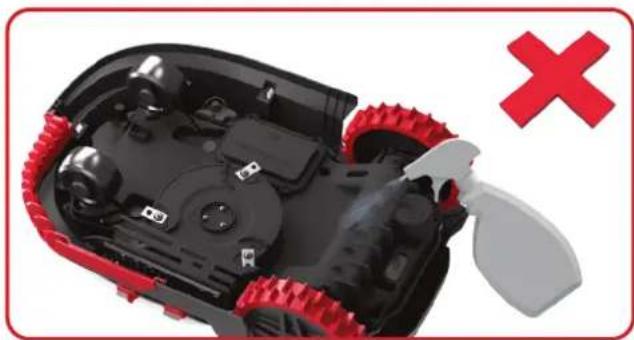

WARNING: Rengör ALDRIG undersidan av Mission™ encheten med vattenspolning.

Skada på komponenterna kan uppsta. Rotera bladskivan for att kontrollera att den roterar fritt. Kontrollera att bladen kan rotera fritt rund fästskruvarna. Ta bort eventuella blockage.

VIKTIGT: Ta bort allt skräp sa att det inte fär bladskivan att spricka. Till och med en minimal spricka kan försämra gräsklipparens effekt.

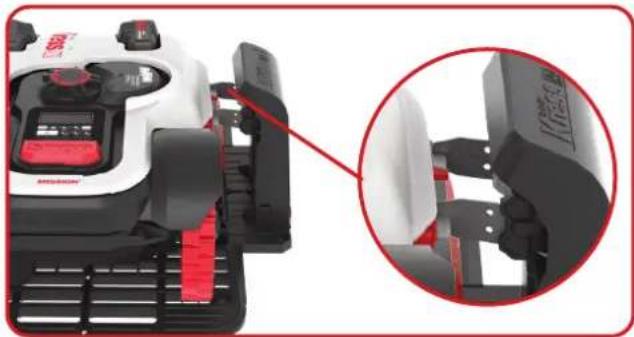

C. Rengöring av kontaktstift och laddbleck

Rengör kontaktstiften på laddningsstationen och laddningsremsan på Mission™ med en trasa. Ta bort ansamlate gräsrester och smuts runt kontaktstiften och laddningsremsorna med regelbundna mellanrum für att se till att Mission™ laddas ordentigt varje gäng.

3

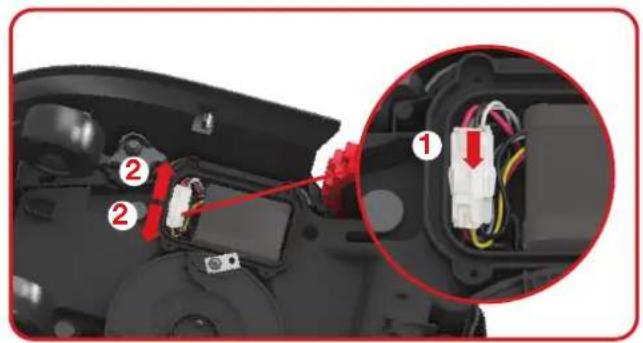

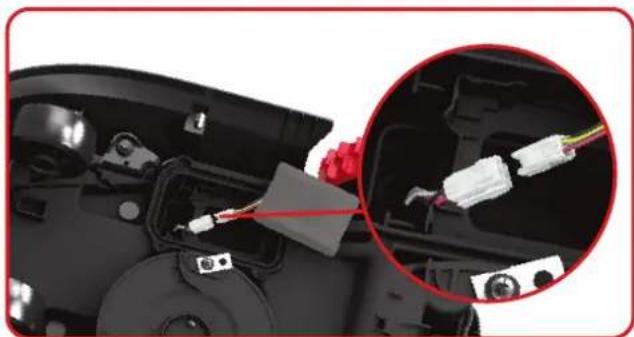

Batterilivstid

Hjärat i din Mission™ År dess 20V litiumjonbatteri. För korrekt förvaring av batteriet, fövara det fulladdat på en kall och torr plats mellan 20^ ± 5^ .

HUOMAA: Mission™ rekommenderade användningstemperatur ár 0^ - 45^ . The life-span of the Mission™'s battery depends on various factors, such as:

Hur lang klippsasongen ar i din region
Hur mänga timmar din MissionTM klipper gräs per dag
Hur du sköter batteriet under forvaring

MissionTM kan laddas manuellt utan gransomrdeskabeln.

1. Anslut laddningsbasen till en lamplig stromkalla. Laddningsenhetens grona liuskommen att lysa.
2. Docka den avstängda Mission™ manuellt inom laddningsbasens räckvidd.
3. Laddningsenhetens grona luskommen att blir od,kommen MissionTM att borjia ladda.

4

Vinterförvaring

Din Mission™kommen att leva langre och hälla sig friskare om den fär gä i ide på vintern. Därfor rekommenderar vi att du forvarar din Mission™ iett uthus eller ett garage under vintern. Innan du stuvar undan din Mission™ inför vintern sku du:

• Rengöra din Mission™ noggrant
• Ladda batterjet fullt
  Stanga av grasklipparen

For att maximera batteriets livsid rekommenderas du att ladda det fullt innan du stuvar undan det infor vintern.

VARNING: Skydda undersidan av Mission™ encheten fran vatten. Förvara ALDRIG Mission™ encheten upp och ner utomhus.

Gränstråden kan lämnas kvar i marken, men dessändar bör skyddas genom att t.ex. placeras i en konservburk med smörifett. Om laddningsbasen lämnas kvar utomhus over vintern, lät gränsträden forbli ansluten till den.

OBS: När du tar fram din Mission™ after vinterfövaringen, kontrollera att laddningsytoma och kontaktstiften är rena. Du kan använda en fin smärgelduk für att rengör dem. Genom att använda appen, se till att datumet och tiden stämmer och lät Mission™ fortssätta med sin favoritsyssa: klippa graset.

5

Byta ut batteriet

WARNING: För ON/OFF-knappen till OFF innan du utfor en justering, utbyte erler reparation.
Färe utbyte av blad, stäng AV din Mission™ Använd skyddshandskar.

Om du behöver byta ut batteriet, följ dessa steg:

1. Vänd försiktigt på din Mission™.
2. Ta bort de skruvarna som haller fast batteriet. Ta bort batteriluckan.

1. Ta forsiktigt ut det gamla batteriet. Tryck pa sparren och slapp kontakterna.
   OBS: Dra inte i nagra sladdar. Häll kontakterna och lossa sparren.
2. Anslut ett nytt originalbatteri genom att fasta ihop kontakterna tills det lases pa plats.

131 SV

1. Montera batteriet enligt bilden. Satt tillbaka locket i sin position och montera fast skruvarna.

Felsymptom

Om din Mission™ inte fungerar som den ska, följ felsökningsguiden nedan. Om felet kvarstär, kontakta din Återförsäljare.

Symptom Orsak Åtgård
LED-indikatorn på laddningsstationen tänds inte	Det finns ingen ström.	Kontrollera att elsladden är korrekt ansluten till laddaren och att laddaren är ansluten till en lämplicg strömkälla.
Röttl jus tänds laddningsstationen. Gränstråden Är inte ansluten.	Kontrollera att gränstråden är korrekt ansluten till laddningsbasen. Kontrollera gräslinjen För brott, särskilt vid ledningens ände.
Din Mission™ befinner sig inuti territoriet men displayen visar "outside working area"(utanfor arbetsområde) och LED-lampan lyserɚnt.	Gränstrådens änderår felaktigt fästa.	Vänd på gränstrådens änder.
MissionTM kan inte docka på rätt sätt med laddningsbasen.	Miljöpåverkan. Starta om Mission	TM.
	Dälig anslutning orsakad av skråp på laddningsremsan.	Gör rent kontaktens stift på laddningsbasen och laddningsremsan på Mission™ med en trasa.
Mission™ kör utanför gränstråden. MissionTM klipper inte ett område inom gränstråden zon. MissionTM backar eller roterar underligtnecta gränstråden.	Gränstråden till en annan MissionTM erlen robotgräsklippare av annat märke År placerad För nara.	Se till att gränstråden till MissionTM befinner sig minst 1 m bort frän den angränsande gränstråden.
	Gränstråden har installerats med skarpa kanter.	Kontrollera gränstråden für att försäkra dig om att kanterna År mjuka.
	I fuktigt vader kan gränstrådens elektriska signal låcka därträden har fogats eller reparerats.	Kontrollera gränstrådens fogar. Isolera für att få en helt vattentät anslütning.
	Gränstråden elsignal læcker på grund av trasig isolering.	Reparera gränstrådens skadade isolering med isoleringstejp.
	Klippningsområdet År större ¬det tillåtna klippningsområdet För Mission™.	Minska klippyhan eller använd Mission™.
MissionTM lämnar gränstråden på grund av hög hastighet;när den äker nedfor en kulle.	Gränstråden År placerad i en lutting som År större ¬17% (10%).	Flytta gränstråden bort frän luttingar som År större ¬17% (10%).

Miljohansyn

Elektriska avfallsprodukter fär inte kasseras med hushållsavfallet. Återvinn på ätervinningscentraler. Kontakta dina lokala myndigheter eller Återförsäljaren for ätervinningsrad.

Deklaration om överensstämmlse

Vi,

Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

På Positecs vög'nar förklara attprodukten

Beskrivning Grasklipparrobot

Typ KR121E KR122E KR123E (100-199- - maskinbeteckning, anger Gräsklipparrobot) (Är, arikelnummer och serienummer uppges på sista sidan. Det fullständiga serienumret står tydligt på gräsklipparens Förpackningen) med batteriladdare KA0200/KA0201/KA3710/KA3711 och laddningsstation KA0071

Funktion Grasklippning

Uppfyller foljande direktiv,

2006/42/EC, 2014/30/EU, 2014/35/EU, 2011/65/EU&(EU)2015/863, 2000/14/EC andrad av 2005/88/EC, 2014/53/EU

• Konformitetsutvärderingsprocedur enligt Annex V

• Uppmatt bullerniva 58.72 dB (A)

• Deklarerad garanterad bullernivá 61 dB (A)

Det anmalda organet, Intertek, Semko AB, NB-No. 0413 har genomfort en EU-typkontroll enigt direktiv 2014/53/EU och utfardat foljande EU-typkontrollintyg: SE-RED-2200106

Standarder overensstämmer med,

För gräsklippare: EN 50636-2-107:2015+A1:2018+A2:2020+A3:2021, EN 60335-1:2012+A11:2014+A13:

2017+A1:2019+A2:2019+A14:2019+A15:2021, EN IEC 62311:2020, EN IEC 55014-1:2021, EN IEC 55014-2:2021, EN IEC 61000-3-2:2019+A1:2021, EN 61000-3-3:2013+A1:2019+A2:2021

Forinduktionsslingsystem:EN303447V1.1.1

Forultraljudsmodul:EN55011:2016+A11:2020

For Bluetooth & WIFI-modul (2,4G): EN 301 489-1 V2.2.3, EN 301 489-17 V3.2.4, EN 300 328 V2.2.2

For laddare: EN IEC 55014-1:2021, EN IEC 55014-2:2021, EN IEC 61000-3-2:2019+A1:2021, EN

61000-3-3:2013+A1:2019+A2:2021, EN IEC 60335-2-29:2021+A1:2021, EN 60335-1:2012+A11:2014+A13:2

017+A1:2019+A2:2019+A14:2019+A15:2021, EN 62233:2008

For buller: EN ISO 3744:2005

Personen som godkänts att sammanställa den tekniska filen,

Namn Marcel Filz

Adress Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany

2023/09/19

Allen Ding

Vice chefsingenjör, tester och certificering

Positec Technology (China) Co., Ltd.
