Produkttype	Robotplenklipper
Modell	Kress Mission 1500 KR122E
Nominell spenning	20 V (maks)
Tomgangshastighet	2200 o/min
Maksimal klippeareal	1500 m²
Klippediameter	22 cm
Klippehøyde	30 - 60 mm, 4 posisjoner
Batteritype	Litium-ion
Batterimodell	KA0102 / KA3024
Ladetid	Omtrent 90 minutter
Ladermodell	KA3710 / KA3711
Laderstrømforsyning	Inngang: 100-240 V~50/60 Hz, 90 W; Utgang: 20 V, 3,0 A
Maskinvekt	12 kg
Beskyttelsesklasse	III
Maksimal arbeidshelling	35 %
Lydtrykknivå (LpA)	47,72 dB(A)
Lydeffektnivå (LwA)	58,72 dB(A)
Frekvensbånd (Bluetooth/Wi-Fi)	2400 - 2483,5 MHz
Bladvedlikehold	Snu hver måned, bytt hver 2. måned; bytt alltid alle blad sammen med nye skruer
Rengjøring	Rengjør huset med en fuktig klut; ikke bruk vannstråle; rengjør kontaktstiftene
Medfølgende tilbehør	Ladestasjon, festespiker, unbrakonøkkel, avstandsmålere, reservedeler, batteri, lader

Ofte stilte spørsmål - Mission 1500 KR122E KRESS

Hvordan bytte blad på Kress Mission 1500 KR122E?

For å bytte blad, slå av klipperen og ta på vernehansker. Snu apparatet forsiktig, fjern batteridekselet og batteriet. Skru ut bladskruene med en skrutrekker, monter de nye bladene (alltid alle samtidig) og fest dem godt med nye skruer. Sett tilbake batteriet og dekselet. Forsikre deg om at bladene roterer fritt.

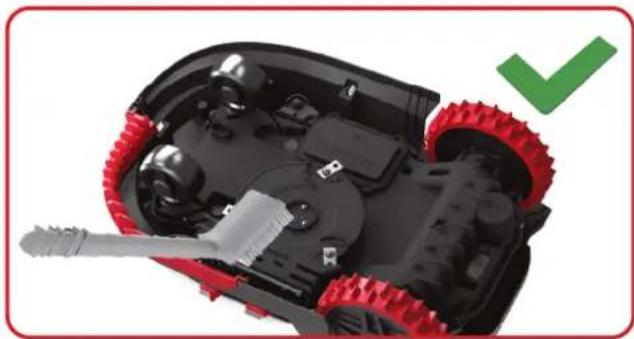

Hvordan rengjøre robotklipperen Kress Mission 1500?

Før rengjøring, slå av klipperen og ta på vernehansker. For huset, bruk en klut eller myk børste; unngå løsemidler. For underdelen, snu klipperen og rengjør klippeskiven, motoren og hjulene med en fuktig klut eller myk børste. Bruk aldri vannstråle eller høytrykksspyler. Rengjør også kontaktstiftene og ladebåndene med en tørr klut.

Hva er batterilevetiden og hvordan forlenge den?

Batteritiden avhenger av plenstørrelse, klippefrekvens og batterivedlikehold. For å forlenge levetiden, oppbevar batteriet fulladet på et kjølig og tørt sted (20°C ± 5°C). Unngå ekstreme temperaturer. Lad det helt før vinterlagring og la det ikke lades helt ut.

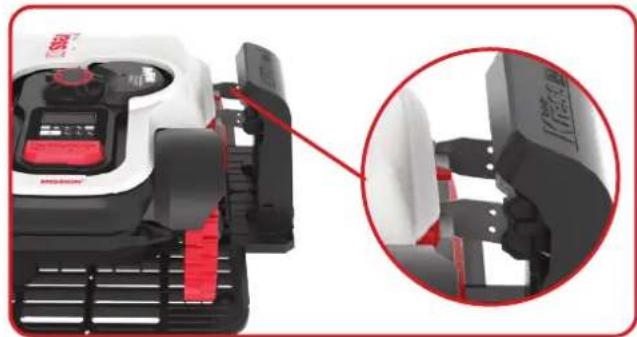

Hva gjør jeg hvis klipperen ikke kobler til ladestasjonen?

Kontroller først at laderen er tilkoblet og at det grønne lyset på stasjonen lyser. Forsikre deg om at periferikabelen er riktig tilkoblet. Rengjør kontaktstiftene på stasjonen og ladebåndene på klipperen med en tørr klut. Hvis problemet vedvarer, kontroller at klipperen er riktig plassert på stasjonen og start den på nytt.

Hvordan installere periferikabelen for robotklipperen?

Periferikabelen avgrenser klippeområdet. Legg den langs kantene med avrundede hjørner (ikke rette vinkler). Fest den med medfølgende spiker. Koble endene til ladestasjonen. Bruk avstandsmålerne for å overholde anbefalt avstand. Unngå å legge kabelen i hellinger over 17% (10°).

Hvordan overvintre klipperen Kress Mission 1500?

Før vinteren, rengjør klipperen grundig, lad batteriet helt og slå den av. Oppbevar den på et tørt sted som garasje eller bod. Ikke la den ligge opp ned utendørs. Periferikabelen kan bli liggende, men beskytt endene (for eksempel i en boks med fett). Om våren, rengjør ladeterminalene med fint sandpapir.

Hva er justerbar klippehøyde og hvordan endre den?

Klippehøyden er justerbar fra 30 til 60 mm i 4 posisjoner. For å endre den, bruk justeringsknappen på toppen av klipperen (komponent nr. 3 i manualen). Drei den for å velge ønsket høyde.

Fungerer klipperen i hellinger?

Ja, klipperen Kress Mission 1500 kan arbeide i hellinger opp til 35 %. For hellinger over 17% (10°) må periferikabelen plasseres vekk fra hellingen for å hindre at klipperen forlater arbeidsområdet.

Hva betyr lysene på ladestasjonen?

Fast grønt lys indikerer at stasjonen er strømforsynt og klar. Blinkende grønt lys betyr at klipperen lader. Rødt lys kan indikere en feil (periferikabel ikke tilkoblet eller tilkoblingsproblem). Se feilsøkingsguiden i manualen for flere detaljer.

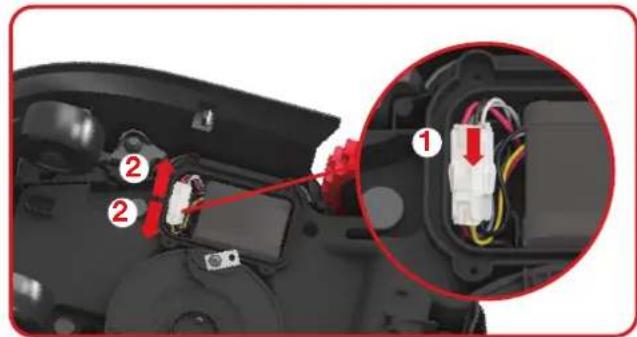

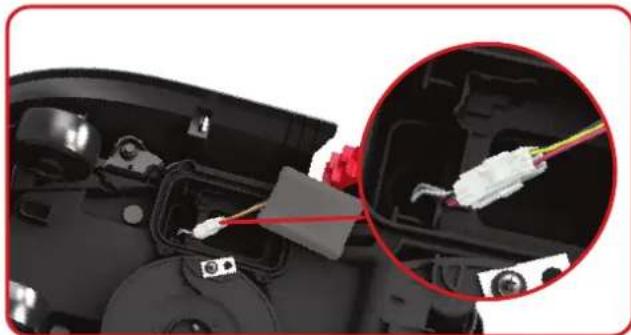

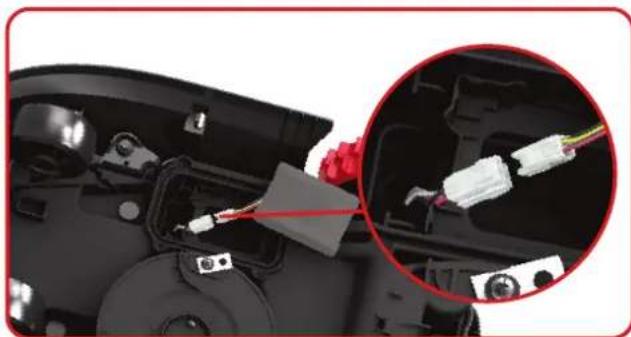

Hvordan bytte batteri på Kress Mission 1500?

Slå av klipperen og ta på hansker. Snu den, fjern skruene på batteridekselet og dekselet. Koble fra det gamle batteriet ved å trykke på låsen og trekke i kontaktene (ikke trekk i kablene). Koble til det nye originalbatteriet, sett på dekselet og skru fast.

BRUKSANVISNING Mission 1500 KR122E KRESS

ADVARSEL: Læs alle sikkerhedsadvarslerne og alle

knogler og andre genstande.

Vedligeholdelse og opbevaring

a) Sorg for, at alle motrikker, bolte og skruer sidder ordentlig fast, sa du sikre at apparatet er sikker stand.

Pens underside ved at spule med vand. Det

kan forarsage skader pa komponenter. Drej klingedisken for at sikre at den roterer frit. Kontroller at knivene drejer frit omkring skruerne. Fjern eventuelle forbinderger.

VIGTIGT: Fjern al fastklemt skidt, sa det ikke forårsager revner klingeskiven. Selv den minnde revne kan reducere din Mission™ 's evne til at slå græs.

Beskrivelse Robotplaeneklipper

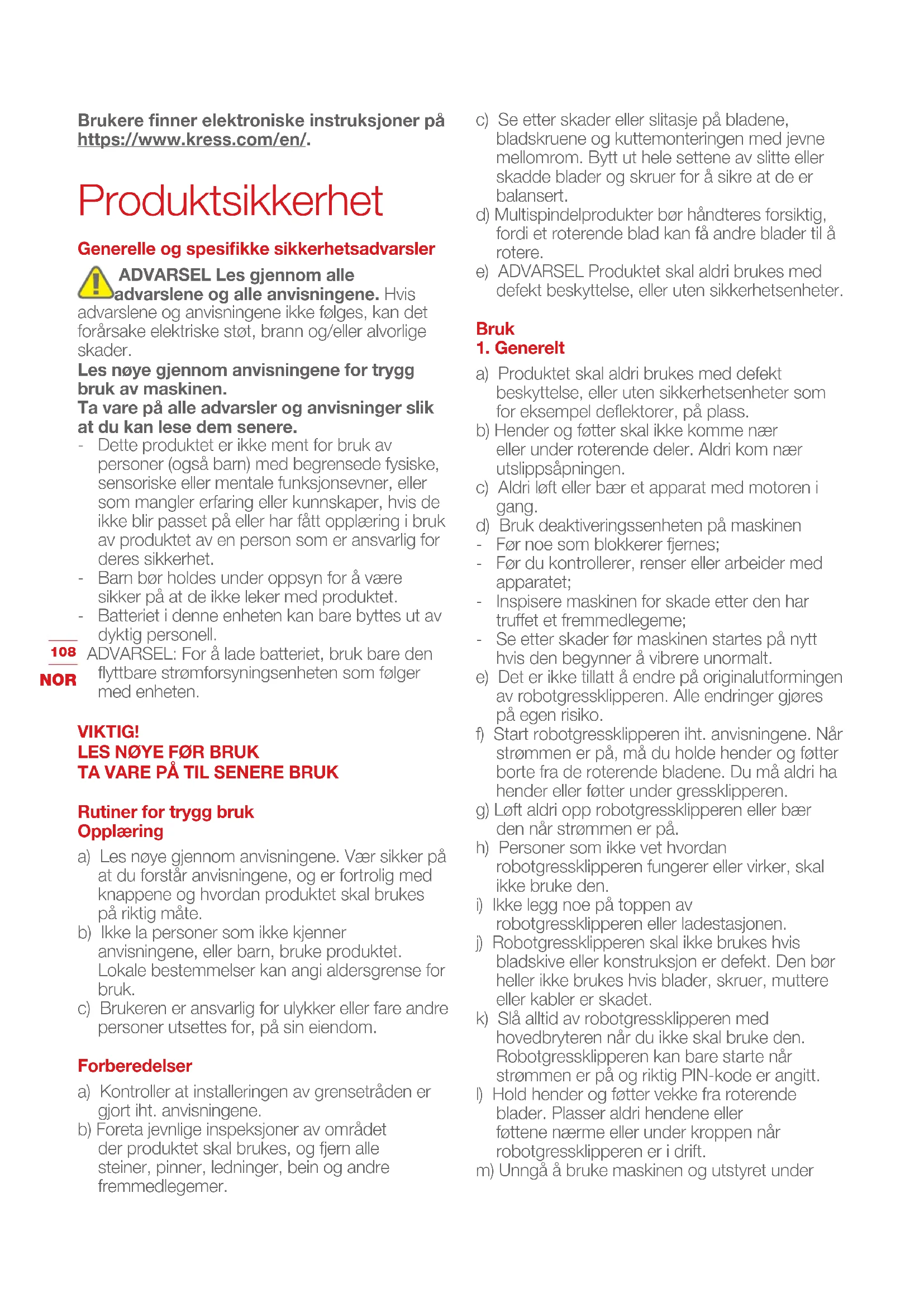

Brukere finner elektroniske instruksjoner på https://www.kress.com/en/.

Produktikhermet

Generelle og spesifikke sikkerhetsadvorsler

ADVARSEL Les gjennom alle

Advarslene og alle anvisingene. Hvis

advorslene og anvisingene ikke følges, kan det forårsake elektriske støt, brann og/eller alvorlige skader.

Les nuye gjennom anvisningene for trygg bruk av maskinen.

Ta vare på alle advarsler og anvisninger sik at du kan lese dem senere.

• Dette produit er/DDke ment for bruk av personer (ogs' barn) med begrensede fysiske, sensoriske ell mentale funksjonsevner, ell som mangler erfaring ell kunnskaper, hvis de/DDke blir passet pA ell her fatt opplaering i bruk av produits et av en person som er ansvarlig for deres sikkerhet.
  Barn bør holds under oppsyn for Å vare sikker på at de ikke leker medprodukter.
• Batteriet i donne encheten kan bare byttes ut av. dyktig personell.

108

NOR

ADVARSEL: For à lade batteriet, bruk bare den flyttbare stromforsyningsenheten som følger med enheten.

VIKTIG!

LES N°YE FØR BRUK

TA VARE PÁ TIL SENERE BRUK

a) Les nôve giennom anvisingene. Vær sikker på at du forstår anvisingene, og er fortrolig med knappene og hvordan produktet skal brukes på riktig på.
b) Ikke la personer som ikke kjenner anvisingene, ellr barn, bruke produktet. Lokale bestemmelser kan angi aldersgrense for bruk.
c) Brukeren er ansvarlig for ulykker eller fare andre personer utsettes for, pa sin eiendom.

Forberedelser

a) Kontroller at installmenten avGRENSETRAden er gjort iht. anvisingene.
b) Foreta javnlige inspeksjoner av omradyet der produit kal brukes, og fjern alle steiner, pinner, ledninger, bein og andre fremmedlegemer.

c) Se etter skader eller slitasje på bladene, bladskruene og kuttemonteringen med jevne mellomrom. Bytt ut—hele settene av slitte uller skadde blader og skruer for Å sikre at de er balansert.
d) Multispindelprodukter bør händteres forsiktig, fordiet roterende blad kan få andre blader til Å rotere.
e) ADVARSEL Produktet skal aldri brukes med defect beskyttelse, aller uten sikkerhetsenheter.

Bruk

1. Generelt

a) Produktet skal aldri brukes med defekt beskyttelse, aller uten sikkerhetsenheter som for eksempel deflektorer, pa plass.
b) Hender og føtter skal ikkekommenærer under roterende deler. Aldri kom nerautslippsapningen.
c) Aldri lsoft ell er baer et apparat med motoren in gang.
d) Bruk deaktiveringssenheten pa maskinen - Før noe som blokkerer fjernes;

• Før du kontROLLERer, renser eller arbeider med apparatet;
• Inspisere maskinen for skade etter den har truffet et fremmedlegeme;
• Se etter skader För maskinen startes på nytt hvis den begynner Å vibrere unnormalt.
  e) Det er ikke tillatt Å endre på originalutformingen av robotgressklipperen. Alle endringer gjores på egen risiko.
  f) Start robotgressklipperen iht. anvisningene. När strommen er pa, ma du holde hender og føtter borte fra de roterende bladene. Du ma aldri ha hender eller føtter undergressklipperen.
  g) Løft aldri opp robotgressklipperen eller bæn den.nr strømmen er på.
  h) Personer som ikke vet hvordan robotgressklipperen fungerer eller virker, skal ikke bruke den.
  i) Ikke legg noe på toppen av robotgressklipperen eller ladestasjonen.
  j) Robotgressklipperen skal ikke brukes hvis bladskive eller konstrujsjon er defekt. Den bør heller ikke brukes hvis blader, skruer, muttere eller kabler er skadet.
  k) Slå alltid av robotgressklipperen med hovedbryteren nár du ikke skal bruke den. Robotgressklipperen kan bare starte nár strømmen er på og riktig PIN-kode er angitt.
  I) Hold hender og føtter vekke fra roterende blader. Plasser aldri hendene eller føtteneærme uller under kroppen narr robotgressklipperen er i drift.
  m) Unngå Å bruke maskinen og utstyret under

n) Ikke rør farlige bevegelige deler før de harstanset helt opp.
o) For maskiner som brukes i fellesområder, skal advarselsskiltene plasseres rundt arbeidsområdet av maskin. De skal vise innholdet i følgende tekst:

Advarsel! Automatisk gressklipper! Hold deg vekk fra maskinen! Overvåke barn!

a) Ikke la maskinen gå uten oppsyn hvis du vet at det er kjaeledyr, barn eller andre personer iærheten.

Vedlikehold og lagring

a) Pass på at alle muttere, bolter og skruer er godt festet sik atproduktet kan brukes på entrygg mæte.
b) Sjekk robotgresskipperen hver uke og bytt ut slitte eller skadde deler, av sikkerhetshensyn.
c) Spesielt bladene og bladskiven ma sjekkes for skader. Bytt om nodvendig ut alle blader og skruer samtidig, sik at de roterende delene er balansert.
d) Kontroller at det bare brukes kuttedeler av riktig type.
e) Kontroller at batteriet lades med riktig lader anbefalt av produsenten. Feil bruk kan fore til elektrisk stot, overoppheting ell erlekjasje av etsende vaeske fra batteriet.
f) Hvis elektrolytt lekker ut, skyll med vann/ noytraliserende middel, og oppsk lege hvis det kammer i kontakt med oynene, osv.
g) Service på produitet skal foretas i henhold til produsentens anvisninger.

Anbefaling

Å koble maskinen og/eller utstyret kun til en stromforsyning som er beskyttet med en jordfeilbryter (RCD) som slr ut ved strøm på mer enn 30mA .

Restrisiko

For a unnga skade brukes vernehansker narknivene skiftes.

Transport

Bruk originalemballasjen nár robotgressklipperen, skal fraktes over lengre avstander.

For a tilfredsstille RF-eksponetingskrav, bør en separasjonsavstand på 200mm eller mer opprettholdes mellomijke encheten og personer under enchetsoperasjon.

For a sikre overholdelse anbefales ikke operasjoner på naermere enn这部分 avstanden.

Antennen som brukes til donne senderen, mä不同程度er sammens med andre antenner erer sendere.

Dette er et apparat i klasse Ill som kun skal forsynes med ekstra lav spenning tilsvarende merkingen på apparatet.

Sikkerhetsadvarsler for batteripakke innate i verktøyet

a) Ikke demonter, Åpne eller riv opp sekundære celerller batteripakker.
b) Ikke kortslutt en celle aller en batteripakke. Ikke oppbevar celler aller batteripakke Iost i en boks eller skuff hvor de kan kortslutte hverandre aller bli kortsluttet av andre metallgjenstander. Nar batteripakken ikke er i bruk skal den holdes adskilt fra andre metallgjenstander som binders, mynter, nokler, spiker, skruer uller andre sma metallobjekter. Kortslutting av batteriet kan forarsake skader uller brann.
c) Ikke utsett celerller batteripakke for varme ell. Id. Unnga oppbevaring i direkte sollys.
d) Ikke utsett celler aller batteripakke for mekanisk støt.
e) Hvis du opplever cellelekkasje, ikke la væskenkommenikontaktmedhudenerøynene.Dersomkontaktharoppstatt, vask området med rikelige mengder vann og opposk medisinsk hjelp.

f) Sok medisinsk hjelp umiddelbart hvis en celle eller batteripakke har blitt svelget.
g) Hold batteripakken ren og torr.
h) Bruk kun batterilader spesifisert av Kress. Bruk ikke andre ladere enn de som er levert for bruk med utstyret.
i) Ikke bruk batteripakker som/DD er beregnet for bruk sammen med utstyret.
j) Hold batteripakken utenfor barnsrekkevidde.
k) Ta vare på den originale bruksanvisningen for fremtidig bruk
I) Kvitt deg med produitet på forsvarlig mate.
m)Ikke bland batterier av forskjellig produksjon, kapasitet, storrelse aller type i encheten.
n) Advarsel! Ikke bruk ikke-oppladbare batterier.

Brukerhandbokskrav for tradlost produit

110

NOR

a) Bruk av delleenheten er underlagt falgende to betingelser:

(1) Denne encheten kan/DDke forarsake skadelig interferens, og
(2)ienne encheten ma akseptere all interferens som mottas, inkludert interferens som kan forarsake uønsket drift.

(b) Forsiktig: Endringer eller modifikasjoner av denen enheten som ikke er uttrykkelig godkjent av parten som er ansvarlig for samsvar, kan ugylddiggjore brukerens rett til Å bruke utstyret.

c) MERK: Dette utstyret genererer, bruker og kan utstråle radiofrekvensenergi, og hvis det ikke installeres og brukes i samsvar med instruksjonene, kan det forårsake skadelig interferens for radiokommunikasjon. Det er imidertid ingen garanti for at interferens ikke vil oppstå i en bestemt installationsjon. Hvis dette utstyret forårsaker skadelig interferens for radioeller TV-mottak, noe som kan fastslås ved Å slå utstyret av og på, oppfordres brukeren til Å prøve Å korrigere interferensen med ett eller flere av følgende tiltak:

• Reorienter aller flytt mottakerantennen.
• Øk avstanden mellom utstyret og mottakeren.
• Koble utstyret til en stikkontakt på en annen krets, enn den mottakeren er koblet til.
• Konsulter forhandleren aller en erfaren radio/ TVtekniker for a fã hjelp.

Symboler

ADVARSEL - robotgressklippere kan vare farlige hvis de brukes pa feil mæte.

Les noye gjennom bruksanvisningen og pass pa at du forstar innholdet fdo du bruker robotgresskipperen.

Hvis det ikke handteres på riktig mæte, kan batterietkommeninn i vannsyklusen, noe som kan forarsake skade pa okosystemet. Ikke kast bruke batterier som usortert kommunalt avfall.

ADVARSEL - hold deg på god avstand fra maskinen nr du bruker den.

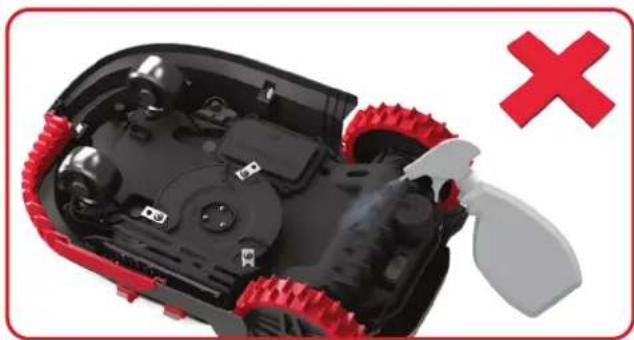

Ikke vask maskinen med en hoytrykksspyler

ADVARSEL - Slå gressklipperen av for du utforer arbeide på eller løfter maskinen.

Les bruksanvisingen

ADVARSEL - ikkei pā maskinen.

Avtakbar forsyningsenhet

Klasse III apparatus

Avfall etter elektriskeprodukter ma化进程 legges sammen med husholdningsavfall. Vennligst resirkuler avfallet der dette finnes. Undersok hos de lokale myndighetene aller en detailjist for resirkuleringsrad.

Lithiumbatteri Som er merket med symbolene knyttet til "separat smling" av alle batteripakker og batteripakker. Det blir deretter resirkulert aller fjernet for a redusere miljobelastningen. Batteripakken kan vare skadelig for miljoet og messneskers helse fordit det ineholder skadelige stoffer.

Ma ikke brennes.

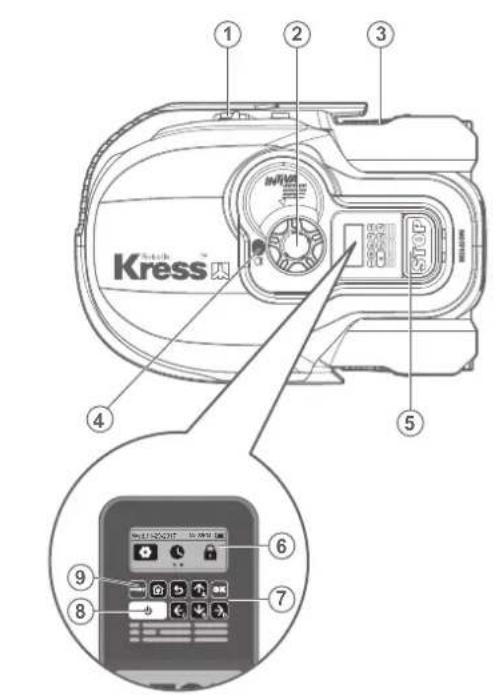

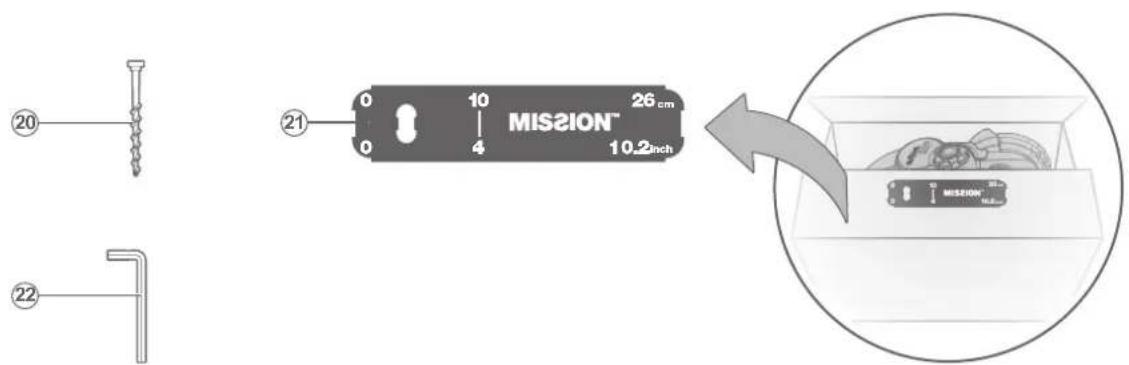

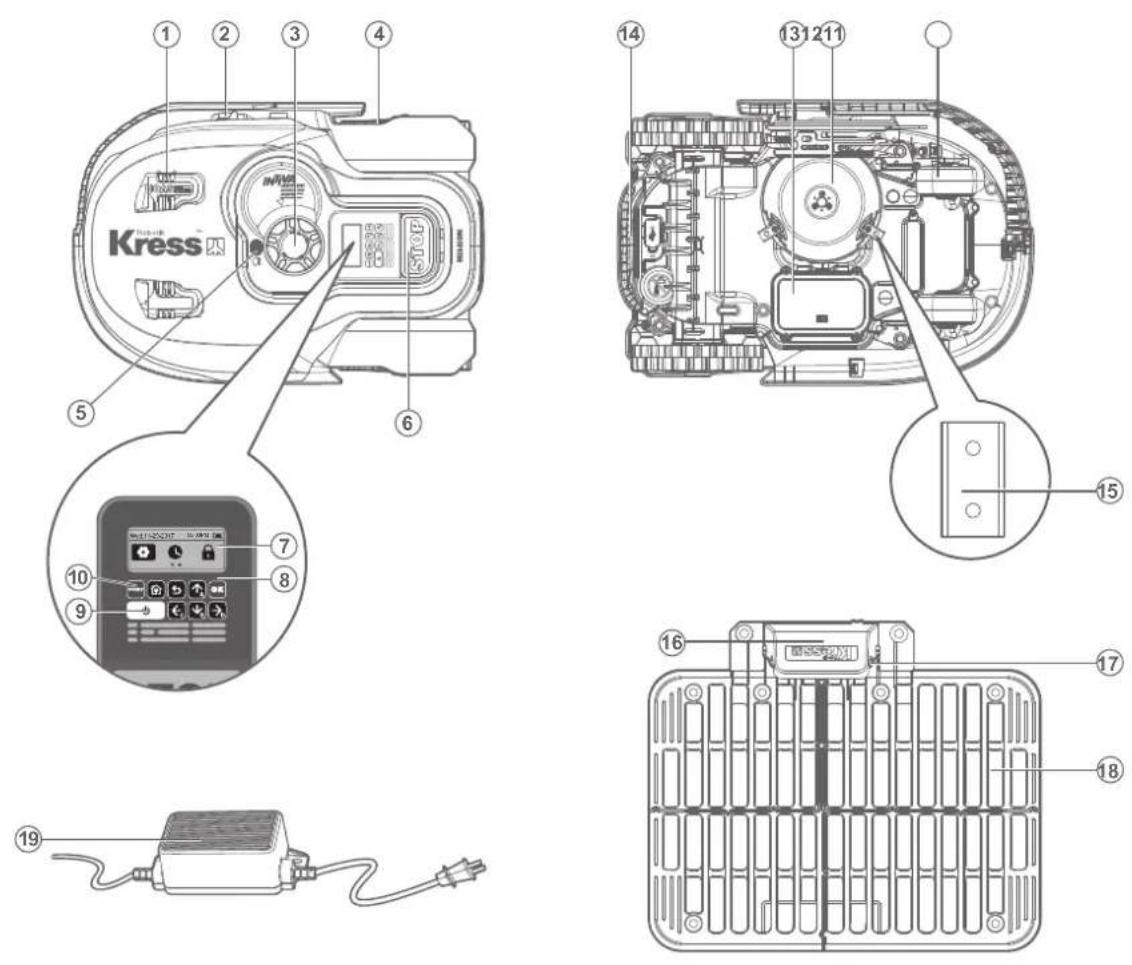

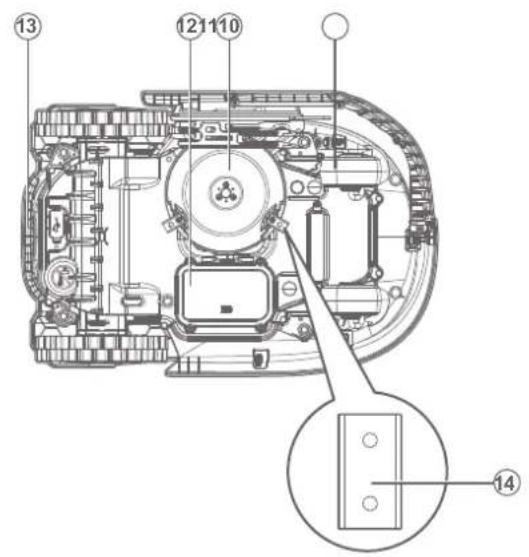

K部件ist

112 NOR

1. Ultrasonic sensor 12. Bladesvinge
2. LADESTRIPE 13. Batteri pakke
3. Justeringsknappen for klippehoyde 14.
4. BAKRE FÖRERHJUL

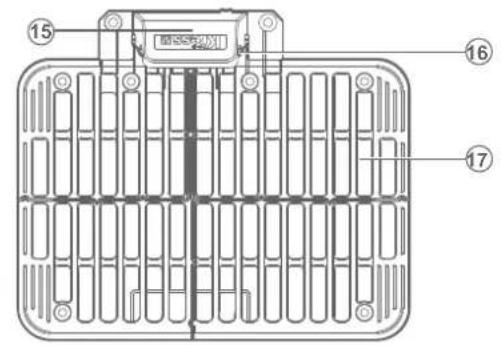

5. REGNSensor 16. Beskyttelsedsdeksel
6. STOPP-tast 17. KONTAKTPINNER
7. VISNING 18. LADEBASE
8. Tastatur
9. Pa / Av Bryter

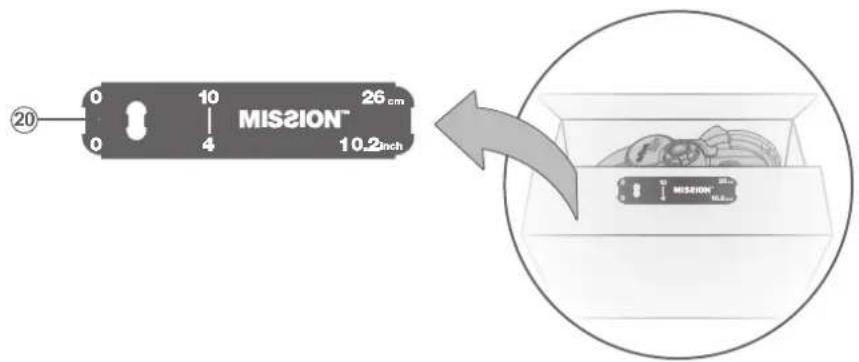

10. START-tast 21. AVSTANDSHOLDER TIL GRENSETRAD
11. Forhjul
12. Skjaereblad

13. STRÖMADAPTER

14. FESTESPIKER FOR LADEBASEN

15. SEKSKANTNOKKEL

Tekniske Data

Type KR121E KR122E KR123E (100-199 - typebetegnelse til maskin, Robot-gresskipper)

	KR121E KR122E	KR123E
Merkespenning	20V --- Max.*
Hastighet uten belastning	2200/min
Kutteområde	1000m²	1500m²	2000m²
Skjærédiameter	22cm
Klippehøyde	30-60mm
Klippehøyde posisjoner	4
Batteri type	Litowo-jonowa
Batteri modell	KA0102/KA3024	KA0102/KA3024	KA3025
Ladings tid ca.	160 min	90 min	105 min
Lade modell	KA0200 / KA0201	KA3710/KA3711
Lade vurdering	Wejosciowa: 100-240V~50/60Hz, 38W, Wyjosciowa: 20V, 1.5A	Wejosciowa: 100-240V~50/60Hz, 90W, Wyjosciowa: 20V, 3.0A
Maskinens vekt	11.8kg	12kg	12.1kg
Beskyttesesklasse	III
App	Y
Maksimal skråning innenfor arbeidsflaten	35%
Frekvensbänd for Bluetooth (MHz)	2400-2483.5 MHz
Maksimal overført kraft for Bluetooth (dBm)	8 dBm
Frekvensbänd for Wi-Fi (MHz) 2400-2483.5 MHz
Maksimal overført effekt for Wi-Fi (dBm)	20 dBm
Frekvensbänd av det induktive søyfesystemet	77 Hz
Maksimal. RF-effekt av det induktive sløfesystemet	82 dBμA/m

• Spenning mål't uten belastning. Batterispenningen er 20 V til Å begynne med. Nominell spanning er 18 V.

Støyinformasjon

Belastning lydtrykk L	pA = 47.72 dB (A), KDA = 2.06 dB(A)
Belastning lydeffekt L	wA = 58.72 dB (A), KwA = 2.06 dB(A)
Bruk hørselsvern nær lydtrykket er over	80dB(A)

En viss grad av stoy fra maskinen er uungaelig. Stoyende arbeide ma godkjennes og begrenses til visse perioder. Overhold hvileperiode, og begrens arbeidstid til et minimum. For personlig beskyttels og beskyttelse for mennesker som arbeider i nærhen, ma passende horselsvern benyttes.

Tilleggsutstyr

	KR121E	KR122E	KR123E
Skruer 9		9	9
Ladestasjon 1		1	1
Festeskruer til ladestasjonen 8		8	8
Sekskantnøkkel 1		1	1
Avstandsmåler for grensetråd 2		2	2
Blader 9		9	9
Batteripakke (KA0102 / KA3024 / KA3025)	1	1	1
Lader (KA0200/KA0201)	1//
Lader (KA3710/KA3711)	/	1	1

Vi anbefaler at du kjooper alt ekstrautstyr fra butikken der du kjopte dette verktoyet. Henviser til tilbehorspakningen for videre detailjer. Butikkpersonalet kan ogsa gi hjelp og rad.

Formålsmessig bruk

Dette Produktet er beregnet for gressklipping pa private eiendommer. Den er konstrukt for a klippe plenen regelmessig, sik at du fär en penere plen en noen gang før. Avhengig av hvor stor plenen er, kan du programmere Mission™NANO til a arbeide när som helst eller med javne mellomrom. Den er ikke ment for graving, feing aller snørydding.

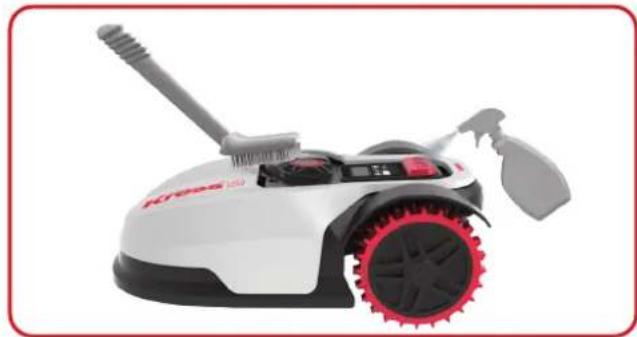

Vedlikehold

Mission™ bør sjekkes av og til. Mission™ jobber hardt, og over tid trenger den en skikkelig rengjöring, og deler må byttes nár de er slitt. Bruk aldri Mission™ din med ødelagt På/av-bryter.

Slå av maskinen for Å utføre enhver type av service eller vedlikehold. Nedenfor skal vi forklare hvordan du tar vare på din Mission™.

1

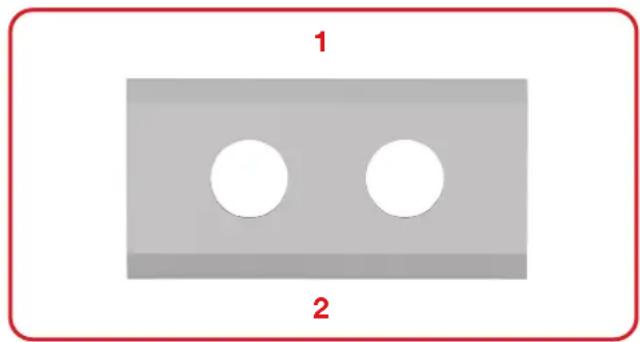

Hold den skarp

ADVARSEL: Før rengjaring, justering ell er byting av blader ma du slå din Mission™ AV, og du ma bruke beskyttelseshansker.

ADVARSEL: Ved utskifting av knivene ma ALLE knivene skiftes. Bruk alltid nye skruer narr du monterer blader. Dette er viktg for a sikre sammenslaingen av bladene og balansen pa sjonsplaten. Hvis det ikke brukes nye skruer kan det forarsake alvorlig persorskade.

Mission™ Kan ikke klippe gressom andre gressklippere. Skjærebladet til detteprodukter er veldig skarpt på alle 4 kanter og kan roteres i begge retninger for öppnà maksimal skjærekapasitet. Mission™ Hvert blad har 4 skjærokeranter. Bladroterende disk vil tilfeldig rotere fremover og bakover for ö bruke 4 skjærokeranter og minimere hyppigheten av bladutskifting. Etter at det nye materialet er tatt i bruk, vil levetiden til hvert blad ære tre ganger lengre enn for andre merker av kniver hv der dag som er programmert til ö klippe. Sjekk alltid kniven for sprekker eller skader, og erstatt i sö fall kniven. När skjærebladet blir sløvt og slitt, bør det byttes ut med reservebladet som følger med Mission™. En Kress-forhandler iærheten av deg kan øgså skaffe ekstra kniver.

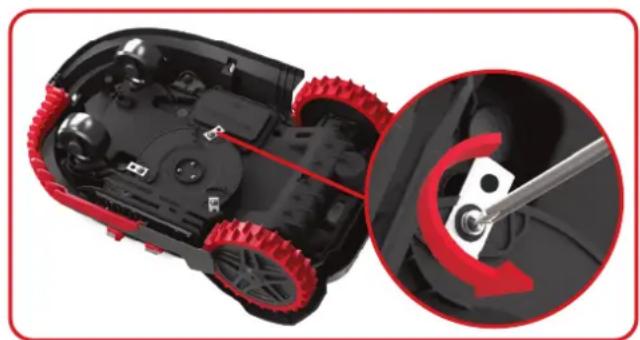

A. Erstatt bladene

1. Snu Mission™ forsiktig rundt.
2. Fjern batteridekselet og ta ut batteriet.
3. Ta skruene av knivene med en skrutrekker
4. Skru de nye bladene godt fast.
5. Sett inn batteriet og batteridekslet.

Viktig: Etter at bladene er skrudd fast i bladskiven, ma du sjekke at bladene roterer fritt.

2

Hold den ren

ADVARSEL: Slå AV din Mission™ För rengjöring. Ta på deg beskyttelseshansker För du rengjør bladskiven, og unngå bruk av rennende vann.

A. Rengjør kroppen

Hvis det rengjores regelmessig, vil Mission™ vare mer holdbart og varre longer. Siden Mission™ er en motor, ma du vaere forsiktig nár du rengjör den. IKKE bruk vannslange eller tøm rennende vann på Mission™. Det er best à bruke en sprayflaske med vann. Nár du rengjør maskinen utvendig bør du bruke en myk børste ell er ren klut og unngå bruk av losemidler uller poleringsmidler. Og pass til slutt pát at du fjemer alt gress og rusk.

B. Vaske undersiden av maskinen

Forst, vend din Mission™ opp-ned for Åkommen til på undersiden. Her ser du bladskiven, motorrammehuset rundt, somt forhjul og drivhjul. Rengjør alt grundig med en myk bxrste ell er fuktig klut.

ADVARSEL:Rengjor ALDRI undersiden av MissionTM med spelende vann. Deler kan

bli skadet.

Roter bladskiven for a sikre at den roterer fritt.
Sjekk at bladene spinner fritt rund festeskruene.
Fjern eventuelle hindringer.

NOR

VIKTIG: Fjern avfall som har kilt seg fast sik at det ikke forårsaker hakk i bladskiven. Selv små hakk kan forringe Mission™ s klippeegenskaper.

C. Rengjör kontaktpunktene og ladestripene

Rengjør kontaktpinnen på ladebasen og ladestripen på Mission™ med en klut. Fjern all opp sampling av klippet gras og avfall rundt kontaktpinnene og ladestripene med jevne mellomrom for Å sikre at Mission™ lades opp hver gang.

3

Batterilevetid

Hjertet i Mission™ er litium-ionbatteriet pa 20V. Riktig oppbevaring av batteriet innebaerer at det er fulladet og settes pa et tort sted med en temperatur mellom 20^ ± 5^ .

MERK: Den anbefalte brukstemperaturen for Mission™ er mellom 0^ - 45^ . Levetiden til Mission™ s batteri avhenger av forskjellige faktorer, som for eksempel:

Mission™ kan lades manuelt uten grensetråden.

1. Koble ladebasen til en passende stromkilde. Det gronne lyset pa ladestasonen vil slas pa.
2. Forankre Mission™ manuelt i ladebasen mens Mission™ er slätt av.
3. Lampen på ladebasen blinker gront, Mission™ vill starte på lade.

4

Vinterdvale

Mission™ fär lengre levetid og fungerer bedre hvis den fär gä i dvale om vinteren. Sā selv om det er toft, anbefaler vi at du lagrer Mission™ i uteboden eller garasjen om vinteren.

För du lagrer Mission™ for vinteren, mä du huske fällende:

• Rengjor Mission™ skikkelig.
• Lad batteriet helt opp.
• Slå av strømmen.

For a maksimere batteriets levetid, ma du lade batteriet helt for du lagrer det om vinteren.

ADVARSEL: Beskytt undersiden av Mission™ -en mot vann. Lagre ALDRI Mission™ opp-ned utendørs.

Grensetråden kan bli liggende pa bakken, men endene bor beskytttes, for eksempel ved Å plassere dem i en hermetikkboks med smorefett. Hvis ladestasonen star ute om vinteren, laGREseträden vaere koblet til.

MERK: Forsikre deg om at ladestangen og kontaktpinnene er rene nár du gjør Mission™ for Å gjenoppta arbeidet etter dvalemodus. Vi anbefaler at du bruker en smerteduk av hoy kvalitet for Å rengjore kontaktene. Bruk appen, sorg for at datoen og klokkeslettet er riktig, og send deretter Mission™ tilbake til det den liker Å gjøre: klipping.

5

Bytt ut batteriet

ADVARSEL: Slå av maskinen før du justerer, bytter erler reparerer noe som helst. Før bytting av blader må du slå din Mission™ AV, og du må bruke beskyttelseshansker.

Nár du skal bytte batteriet, følger du disse trinnene:

1. Snu Mission™ forsiktig opp-ned.
2. Fjern de skruene fra batteriet. Ta av batteridekselet.

1. Loft forsikring ut det gamle batteriet. Trykk inn Iåsen og Iøs ut kontaktene.

OBS: Ikke trekk i ledningene. Hold kontaktene og frigjør lASN.

1. Koble til et nytt originalbatteri ved Å feste kontaktene sammen til den lases på plass.

118 IOR

1. Sett inn batteriet som vist. Sett dekselet tilbake pa plass og fest skruene godt.

Feilsøking

Hvis Mission™ seks fungerer som den skal, kan du bruke veiviseren for feilsøking nedenfor. Hvis problemet ikke,...

Symptom Årsak Løsning
LED-lyset på ladesstasjonen slås ikke.	Det er ikke noe strøm.	Sjekk at stromledningen er riktig koblet til laderen, og at laderen er koblet til en egnet strømforsyning.
Rød't lys SLAR på ladebasen.	Greneledningen er ikke koblet til.	Sjekk at greneledningen er riktig koblet til ladesstasjonen.Kontroller grenselinjen for brudd, spesielt på enden av ledningen.
Din Mission™ er innenfor dens område, men displayet viser "outside working area"(utenfor arbeidsområdet), og LED-lampen er grønn.	Greneledningsens ender er feil koblet til.	Snu om på koblingene av endene på greneledningen.
Mission™ klarer ikke ø forankre seg riktig til ladebasen.	Påvirkning i omgivelsene. Start MisssionTM på nytt.
	Dårlig koblig på grunn av skitt på ladekontakten.	Rengjør kontaktpinnene som befinner seg på basen på ladesstasjonen og ladesstripen på din Mission™ med et händkle.
Mission™ gør utenfor greneledningen. Mission™ klipper违法犯罪 innenfor greneledningsområdet. Mission™ går bakover eller roterer felnær greneledningen.	Grenestråden til en annen Mission™ eller en robotgressklipper av et annet merke er posisjonert forær.	Kontroller at det er minst 1 m melom grenestråden din Mission™ bruker og grenestråden som naboens robotgressklipper bruker.
	Greense Markeringswiren er installert med skarpe kanter.	Kontroller at hjørnene til grenemarkerings-wiren er jevne.
	Under våte forhold kan det oppstå feli på det elektriske signalet ved lekkasje der som greneledningen har blitt skjøtet aller reparert.	Sjekk greneledningen sammenkoblinger. Isoler for ø appnæ en fullstendig vanntett kobling.
	Det er brudd på greneledningen elektriske signal som følge av brutt isolasjon.	Reparere skadet begrensningskabelisolasjon med kontakter.
	Området for klipping er større enn tillatt klipseområde for Mission™.	Reduser skjæereområdet aller bruik Mission™.
Mission™ går utenfor greneledningen på gurnn av hoy hastighet;när den gør ned en bakke.	Greneledningen er plassert på en helling som er brattere enn 17% (10%).	Flytt greneledningen unna hellinger som er brattere enn 17% (10%).

Miljøverntiltak

Avfall etter elektriskeprodukter ma ikke legges sammen med husholdningsavfall. Vennligst resirkuler avfallet der dette finnes. Undersök hos de lokale myndighetene eller en detailjist for resirkuleringsrad.

Samsvarserklaering

Vi,

Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

Type KR121E KR122E KR123E (100-199-typebetegnelse til maskin, Robot-gresskipper)(Ar, artikkelnummer og maned for serienummer er plassert på siste side. Det fullstendige serienummeret vises tydelig på vedlegget til gresskipperen) med batterilader KA0200/KA0201/KA3710/KA3711 og ladebase KA0071

Funksjon Gressklipping

Det tekniske kontrollorganet Intertek, Semko AB, NB-No. 0413 har utfør en EU-undersøkelse i henhold til direktiv

Visesjefsinenior, Testing og Sertifering

Positec Technology (China) Co., Ltd.

Avtagbar matningsenhet

Dellista

125 SV

1. Ultraljudsgivare 12. BLADVANDSKIVA
2. LADDNINGSYTA
3. BATTERIPAKET
4. Reglage for klippfojd 14. HANDTAGSSTÄNG
5. BAKRE DRIVHJUL 15. SKÄRBLAD
6. REGNSensor 16. Skyddskapa
7. STOP-Knapp 17. KONTAKTSTIFT
8. Display 18. LADDNINGSBAS
9. KNAPPSATS 19. STRÖMADAPTER
10. På/Av växla 20.
11. START knapp
12. FRAMHJUL
13. INSEXNYCKEL

ÄSTDON FÖR LADDNINGSBAS

1. AVSTÄNDSMÄTARE FÜR GRÄNSTRAD

Tekniska data

Typ KR121E KR122E KR123E (100-199 - maskinbeteckning, anger Grasklipparrobot)

	KR121E	KR122E	KR123E
Märkspänning	20V --- Max.*
Hastighetutan belastning	2200/min
Klippområde	1000m²	1500m²	2000m²
Klippdiameter	22cm
Klipphofd	30-60mm
Klipphofdslagen	4
Battertyp	Lithium-jon
Batterimodell	KA0102/KA3024	KA0102/KA3024	KA3025
Laddningstid cirka	160 min	90 min	105 min
Laddarmodell	KA0200 / KA0201	KA3710/KA3711
Laddargrading	Ineffekt:100-240V~50/60Hz,38W,Uteffekt: 20V, 1.5A	Ineffekt:100-240V~50/60Hz,90W,Uteffekt: 20V, 3.0A
Enhetsvikt	11.8kg	12kg	12.1kg
Skyddsklass	III
App	Y
Maximal lutting inom arbetsytan	35%
Frekvensband für Bluetooth (MHz)	2400-2483.5 MHz
Maximal sändareffekt für Bluetooth (dBm)	8 dBm
Frekvensband für WiFi (MHz)	2400-2483.5 MHz
Maximal overförd effekt für WiFi (dBm)	20 dBm
Frekvensband für det induktiva loop-systemet	77 Hz

Maximal RF-effekt i det induktiva loop-systemet 82 dBμA/m

• Spanning uppmatt utan belastning. Initial batterispanning ar max. 20 V. Nominell spanning ar 18 V..

Bullerinformation

A. Rengöring av stonne

B. Rengöring av undersida

2000/14/EC andrad av 2005/88/EC
