Produkttyp	Sladdlös cirkelsåg
Märke	Metabo
Modell	MS 18 LTX 15
Nominell spänning	18 V
Batterityp	Li-Ion (Metabo / CAS)
Rekommenderad batterikapacitet	2,0 - 10,0 Ah
Sågklingans diameter	165 mm
Max skärdjup	55 mm
Tomgångsvarvtal	5000 varv/min
Vikt (med batteri)	3,5 kg
Mått (L x B x H)	350 x 200 x 250 mm
Ljudnivå (LpA)	85 dB(A)
Kompatibel laddare	ASC 30-36, ASC 55, ASC 55 SE, ASC 145, ASC 145 SE, ASC ultra, SC 60 Plus, SC 30
Laddtid (t.ex. batteri 4,0 Ah)	Cirka 30 min med laddare ASC 55
Skydd	Skyddsklass II
Avsedd användning	Sågning av trä och träbaserade material
Underhåll	Rengör regelbundet laddarens ventilationsöppningar
Säkerhet	Utsätt inte för fukt; använd endast inomhus
Reparerbarhet	Reparationer ska utföras av en Metabo-specialist
Miljöinformation	Kasta inte med hushållsavfall; återvinn enligt lokala föreskrifter

Vanliga frågor - MS 18 LTX 15 METABO

Hur laddar jag batteriet till min Metabo MS 18 LTX 15 såg?

Sätt i batteriet helt i laddarens glidfäste tills det tar stopp. Kontrollampan blinkar under laddning. När laddningen är klar lyser lampan fast och laddaren går över till underhållsläge.

Vilka batterityper är kompatibla med laddaren?

Laddaren är kompatibel med Li-Ion-batterier från Metabo och CAS (Cordless Alliance System) med spänningar 12 V till 36 V och kapaciteter 1,3 Ah till 10 Ah, samt vissa NiCd-batterier (endast för modellerna ASC 55/55 SE).

Vad betyder den blinkande varningslampan på laddaren?

En blinkande varningslampa indikerar ett defekt batteri eller felaktig insättning. Ta omedelbart ut batteriet och kontrollera dess skick. Om problemet kvarstår, kontakta kundtjänst.

Kan jag lämna batteriet i laddaren efter laddning?

Ja, laddaren växlar automatiskt till underhållsläge när laddningen är klar. Batteriet kan säkert sitta kvar i laddaren och är alltid redo att användas.

Vilken omgivningstemperatur rekommenderas för laddning?

Rekommenderad omgivningstemperatur för laddning är mellan 0 °C och 40 °C. Om batteriet är för varmt eller för kallt väntar laddaren tills temperaturen återgår till detta intervall innan laddningen startar.

Hur rengör jag laddaren?

Koppla ur laddaren före rengöring. Använd en torr, luddfri trasa för att torka av utsidan. Se till att ventilationsöppningarna är fria; stick aldrig in metall- eller vassa föremål.

Vad gör jag om varningslampan lyser konstant?

En fast lysande varningslampa indikerar att batteriet inte laddas på grund av olämplig temperatur. Om batteriets temperatur är mellan 0 °C och 50 °C startar laddningen automatiskt. Annars vänta tills batteriet svalnar eller värms upp.

Kan jag använda laddaren utomhus?

Nej, laddaren är endast avsedd för inomhusbruk. Skydda den mot fukt och utsätt den inte för regn eller snö. Använd den på en torr och väl ventilerad plats.

Hur vet jag om batteriet är defekt?

Om varningslampan blinkar efter att batteriet satts i och det är korrekt placerat är batteriet sannolikt defekt. Ta omedelbart ut det och använd det inte längre. Kontakta kundtjänst för utbyte.

Var kan jag få min Metabo-laddare reparerad?

Reparationer ska utföras av en auktoriserad Metabo-specialist. För att hitta en serviceverkstad, besök www.metabo.com eller kontakta din återförsäljare. Försök aldrig reparera laddaren själv.

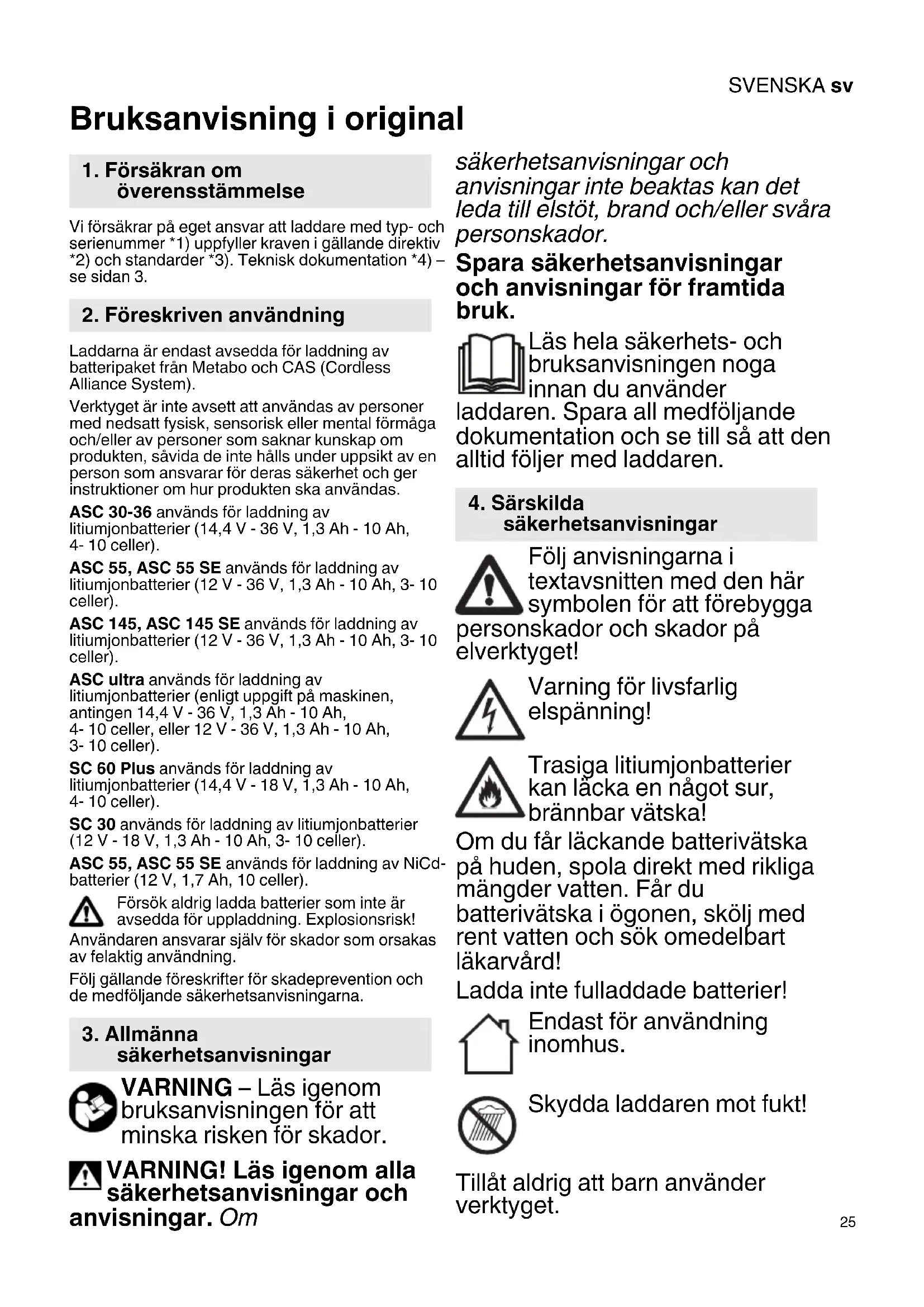

BRUKSANVISNING MS 18 LTX 15 METABO

1. Försäkran om överensstämmelse

Vi försäkrar på eget ansvar att laddare med typ- och serienummer *1) uppfyller kraven i gällande direktiv *2) och standarder *3). Teknisk dokumentation *4) – se sidan 3.

2. Föreskriven användning

Laddarna är endast avsedda för laddning av batteripaket från Metabo och CAS (Cordless Alliance System).

Verktyget är inte avsett att användas av personer med nedsatt fysisk, sensorisk eller mental förmåga och/eller av personer som saknar kunskap om produkten, såvida de inte hålls under uppsikt av en person som ansvarar för deras säkerhet och ger instruktioner om hur produkten ska användas.

ASC 30-36 används för laddning av litiumjonbatterier (14,4 V - 36 V, 1,3 Ah - 10 Ah, 4- 10 celler).

ASC 55, ASC 55 SE används för laddning av litiumjonbatterier (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celler).

ASC 145, ASC 145 SE används för laddning av litiumjonbatterier (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celler).

ASC ultra används för laddning av litiumjonbatterier (enligt uppgift på maskinen, antingen 14,4 V - 36 V, 1,3 Ah - 10 Ah, 4- 10 celler, eller 12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 celler).

SC 60 Plus används för laddning av litiumjonbatterier (14,4 V - 18 V, 1,3 Ah - 10 Ah, 4- 10 celler).

SC 30 används för laddning av litiumjonbatterier (12 V - 18 V, 1,3 Ah - 10 Ah, 3- 10 celler).

ASC 55, ASC 55 SE används för laddning av NiCd-batterier (12 V, 1,7 Ah, 10 celler).

Försök aldrig ladda batterier som inte är avsedda för uppladdning. Explosionsrisk!

Användaren ansvarar själv för skador som orsakas av felaktig användning.

Följ gällande föreskrifter för skadeprevention och de medföljande säkerhetsanvisningarna.

3. Allmänna säkerhetsanvisningar

WARNING – Läs igenom bruksanvisningen för att minska risken för skador.

WARNING! Läs igenom alla säkerhetsanvisningar och visningar. Om

säkerhetsanvisningar och anvisningar inte beaktas kan det leda till elstöt, brand och/eller svåra personskador.

Spara säkerhetsanvisningar och anvisningar för framtida bruk.

Läs hela säkerhets- och bruksanvisningen noga innan du använder en. Spara all medföljande mentation och se till så att den öljer med laddaren.

4. Särskilda säkerhetsanvisningar

Följ anvisningarna i textavsnitten med den här symbolen för att förebygga nskador och skador på tryget!

Varning för livsfarlig elspänning!

Trasiga litiumjonbatterier kan läcka en något sur, brännbar vätska!

Om du får läckande batterivätska på huden, spola direkt med rikliga mängder vatten. Får du batterivätska i ögonen, skölj med rent vatten och sök omedelbart läkarvård!

Ladda inte fulladdade batterier!

Endast för användning inomhus.

Skydda laddaren mot fukt!

Tillåt aldrig att barn använder verktyget.

SVENSKAsv

Håll barn under uppsikt, så att de inte leker med verktyget.

Håll barn borta från laddaren och arbetsområdet!

Förvara laddaren oåtkomlig för barn!

Dra genast ur kontakten vid rökutveckling eller brand i laddaren!

Stick aldrig in föremål i laddarens ventilationsöppningar - risk för stötar resp. kortslutning!

Använd aldrig trasiga batterier!

Ladda inte batteripaket med AIR COOLED-laddare i områden med hög dammbelastning.

5. Översikt

Se sida 2. Bilderna utgör exempel för alla maskiner.

1 Batteri (ingår inte)
2 Skjutfäste
3 Driftsindikering
4 Varningsindikering

6. Driftstart

Kontrollera först att den spänning och frekvens som anges på märkskylten överensstämmer med den nätström du ska använda.

Maskiner av den här typen som kan generera likström, kan påverka enklare jordfelsbrytare.

Använd typ F eller bättre med brytström på max. 30 mA.

Se till så att ventilationsöppningarna på laddaren inte är igensatta innan du använder den. Håll ett avständ på minst 5 cm till andra föremål!

6.1 Självtest

Sätt i nätkontakten.

Varningsindikeringen (4), laddindikeringen (3) och underhållsladdindikeringen tänds efter varandra i ca 1 sekund, den inbyggda fläkten arbetar i ca 5 sekunder.

7. Användning

Skjut batteripaketet så långt det går i skjutfästet (2).

Laddindikeringen (3) blinkar.

OBS! Vill du få en laddindikering på ett litiumjonbatteri, ta först ut batteriet ur laddaren och tryck sedan på knappen på batteriet.

7.2 Underhållsladdning

Laddaren slår automatiskt om till underhållsladdning när laddningen är klar.

Batteriet kan sitta kvar i laddaren, så att det är klart att använda.

Laddindikeringen (3) lyser fast.

8. Fel

8.1 Varningslampan (4) lyser fast

Batteriet laddar inte. Temperaturen är för hög/låg. Ligger batteritemperaturen mellan 0 °C och 50 °C, så börjar laddningen automatiskt.

8.2 Varningslampan (4) blinkar

• Trasigt batteri. Ta genast ut batteriet ur laddaren.
• Batteriet är inte ordentligt påskjutet på skjutfästet (2). Se kapitlet 7.1.

9. Reparation

Laddaren får bara repareras av elektriker!

Om maskinens nätkabel skadas måste den bytas ut av tillverkaren eller kundtjänst eller av en person med liknande kvalifikationer för att undvika faror.

Metabo-laddare som behöver reparation skickar du till din Metabo-återförsäljare. För adresser, se www.metabo.com.

10. Miljöskydd

Följ nationella miljöföreskrifter för omhändertagande och återvinning av uttjänta maskiner, förpackningar och tillbehör.

Förpackningsmaterial måste bortskaffas i enlighet med kommunala riktlinjer baserat på produktmärkningen. Mer information finns på www.metabo.com under service.

Gäller endast för EU-länder: Släng inte uttjänta elverktyg i hushållssoporna! Enligt Europaparlamentets och rådets direktiv

2012/19/EU om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och införlivande i den nationella lagstiftningen ska elektriska

verktyg samlas in separat och återvinnas på ett miljövänligt sätt.

11. Tekniska specifikationer

Se sida 3.

U = Batteripaketets spänningsområde

C = Batterikapacitet

IC = Laddström1)

1) Beroende på batteripaketets återstående kapacitet samt temperatur kan de faktiska laddtiderna avvika från uppgifterna.

Rekommenderad omgivningstemperatur vid laddning: 0 °C till 40 °C.

Med reservation för tekniska ändringar.

□ Maskin av skyddsklass II

\~ Växelström
