Tuotetyyppi	Langaton pyörösaha
Merkki	Metabo
Malli	MS 18 LTX 15
Nimellisjännite	18 V
Akkutyyppi	Li-Ion (Metabo / CAS)
Suositeltu akkukapasiteetti	2,0 - 10,0 Ah
Terän halkaisija	165 mm
Suurin leikkaussyvyys	55 mm
Kuormittamaton nopeus	5000 tr/min
Paino (akun kanssa)	3,5 kg
Mitat (P x L x K)	350 x 200 x 250 mm
Äänitaso (LpA)	85 dB(A)
Yhteensopiva laturi	ASC 30-36, ASC 55, ASC 55 SE, ASC 145, ASC 145 SE, ASC ultra, SC 60 Plus, SC 30
Latausaika (esim. 4,0 Ah akku)	Noin 30 min ASC 55 -laturilla
Suojaus	Suojausluokka II
Käyttötarkoitus	Puun ja puupohjaisten materiaalien leikkaus
Huolto	Puhdista laturin tuuletusaukot säännöllisesti
Turvallisuus	Älä altista kosteudelle; käytä vain sisätiloissa
Korjattavuus	Korjaukset on annettava Metabo-asiantuntijan tehtäväksi
Ympäristötiedot	Ei saa hävittää kotitalousjätteen mukana; kierrätä paikallisten ohjeiden mukaisesti

Usein kysytyt kysymykset - MS 18 LTX 15 METABO

Kuinka ladata Metabo MS 18 LTX 15 -sahan akku?

Aseta akku kokonaan laturin liukukiskoon niin pitkälle kuin se menee. Ohjausvalo vilkkuu latauksen aikana. Latauksen päätyttyä valo palaa tasaisesti ja laturi siirtyy ylläpitotilaan.

Minkä tyyppiset akut ovat yhteensopivia laturin kanssa?

Laturi on yhteensopiva Li-Ion Metabo- ja CAS-akkujen (Cordless Alliance System) kanssa jännitteillä 12 V - 36 V ja kapasiteeteilla 1,3 Ah - 10 Ah, sekä joidenkin NiCd-akkujen kanssa (vain malleille ASC 55/55 SE).

Mitä laturin vilkkuva varoitusvalo tarkoittaa?

Vilkkuva varoitusvalo ilmaisee vian akussa tai virheellistä asennusta. Poista akku välittömästi ja tarkista sen kunto. Jos ongelma jatkuu, ota yhteyttä huoltopalveluun.

Voinko jättää akun laturiin latauksen jälkeen?

Kyllä, laturi vaihtaa automaattisesti ylläpitotilaan latauksen päätyttyä. Akku voi turvallisesti jäädä laturiin ja on aina käyttövalmis.

Mikä on suositeltu ympäristön lämpötila lataukselle?

Suositeltu ympäristön lämpötila lataukselle on 0 °C - 40 °C. Jos akku on liian kuuma tai kylmä, laturi odottaa, kunnes lämpötila palaa tälle alueelle ennen latauksen aloittamista.

Kuinka laturi puhdistetaan?

Irrota laturi verkosta ennen puhdistusta. Pyyhi ulkopinta kuivalla ja nukkaamattomalla liinalla. Varmista, että tuuletusaukot pysyvät esteettöminä; älä koskaan työnnä metallisia tai teräviä esineitä sisään.

Mitä tehdä, jos varoitusvalo palaa jatkuvasti?

Jatkuvasti palava varoitusvalo ilmaisee, että akkua ei ladata sopimattoman lämpötilan vuoksi. Jos akun lämpötila on 0 °C - 50 °C, lataus alkaa automaattisesti. Muussa tapauksessa odota, kunnes akku jäähtyy tai lämpenee.

Voinko käyttää laturia ulkona?

Ei, laturi on tarkoitettu vain sisäkäyttöön. Suojaa sitä kosteudelta äläkä altista sateelle tai lumelle. Käytä sitä kuivassa ja hyvin ilmastoidussa tilassa.

Kuinka tiedän, onko akku viallinen?

Jos varoitusvalo vilkkuu akun asettamisen jälkeen ja akku on oikein paikallaan, akku on todennäköisesti viallinen. Poista se välittömästi äläkä käytä sitä enää. Ota yhteyttä huoltopalveluun vaihtoa varten.

Missä voin korjauttaa Metabo-laturini?

Korjaukset on teetettävä Metabo-valtuutetulla asiantuntijalla. Löytääksesi huoltokeskuksen, käy verkkosivustolla www.metabo.com tai ota yhteyttä jälleenmyyjääsi. Älä koskaan yritä korjata laturia itse.

KÄYTTÖOHJE MS 18 LTX 15 METABO

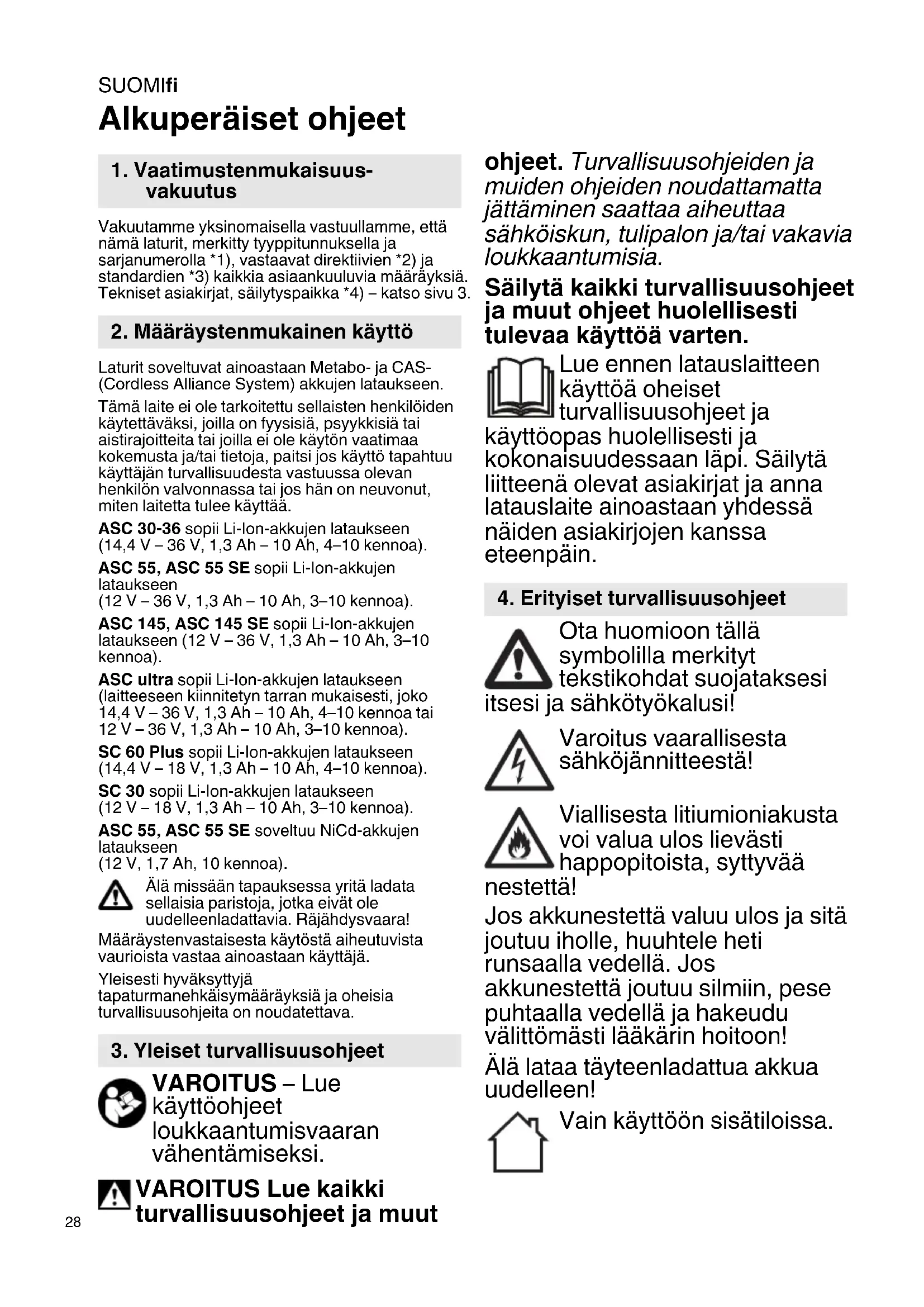

fi Alkuperäiset ohjeet 28

1. Vaatimustenmukaisuus-vakuutus

Vakuutamme yksinomaisella vastuullamme, että nämä laturit, merkitty tyyppitunnuksella ja sarjanumerolla *1), vastaavat direktiivien *2) ja standardien *3) kaikkia asiaankuuluvia määräyksiä. Tekniset asiakirjat, säilytyspaikka *4) – katso sivu 3.

2. Määräystenmukainen käyttö

Laturit soveltuvat ainoastaan Metabo- ja CAS-(Cordless Alliance System) akkujen lataukseen.

Tämä laite ei ole tarkoitettu sellaisten henkilöiden käytettäväksi, joilla on fyysisiä, psyykkisiä tai aistirajoitteita tai joilla ei ole käytön vaatimaa kokemusta ja/tai tietoja, paitsi jos käyttö tapahtuu käyttäjän turvallisuudesta vastuussa olevan henkilön valvonnassa tai jos hän on neuvonut, miten laitetta tulee käyttää.

ASC 30-36 sopii Li-lon-akkujen lataukseen (14,4 V – 36 V, 1,3 Ah – 10 Ah, 4–10 kennoa).

ASC 55, ASC 55 SE sopii Li-lon-akkujen lataukseen (12 V – 36 V, 1,3 Ah – 10 Ah, 3–10 kennoa).

ASC 145, ASC 145 SE sopii Li-Ion-akkujen lataukseen (12 V – 36 V, 1,3 Ah – 10 Ah, 3–10 kennoa).

ASC ultra sopii Li-lon-akkujen lataukseen (laitteeseen kiinnitetyn tarran mukaisesti, joko 14,4 V – 36 V, 1,3 Ah – 10 Ah, 4–10 kennoa tai 12 V – 36 V, 1,3 Ah – 10 Ah, 3–10 kennoa).

SC 60 Plus sopii Li-lon-akkujen lataukseen (14,4 V – 18 V, 1,3 Ah – 10 Ah, 4–10 kennoa).

SC 30 sopii Li-Ion-akkujen lataukseen (12 V – 18 V, 1,3 Ah – 10 Ah, 3–10 kennoa).

ASC 55, ASC 55 SE soveltuu NiCd-akkujen lataukseen (12 V, 1,7 Ah, 10 kennoa).

Älä missään tapauksessa yritä ladata sellaisia paristoja, jotka eivät ole uudelleenladattavia. Räjähdysvaara!

Määräystenvastaisesta käytöstä aiheutuvista vaurioista vastaa ainoastaan käyttäjä.

Yleisesti hyväksyttyjä tapaturmanehkäisymääräyksiä ja oheisia turvallisuusohjeita on noudatettava.

3. Yleiset turvallisuusohjeet

VAROITUS – Lue käyttöohjeet loukkaantumisvaaran vähentämiseksi.

VAROITUS Lue kaikki turvallisuusohjeet ja muut

ohjeet. Turvallisuusohjeiden ja muiden ohjeiden noudattamatta jättäminen saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavia loukkaantumisia.

Säilytä kaikki turvallisuusohjeet ja muut ohjeet huolellisesti tulevaa käyttöä varten.

Lue ennen latauslaitteen käyttöä oheiset turvallisuusohjeet ja käyttöopas huolellisesti ja kokonaisuudessaan läpi. Säilytä liitteenä olevat asiakirjat ja anna latauslaite ainoastaan yhdessä näiden asiakirjojen kanssa eteenpäin.

4. Erityiset turvallisuusohjeet

Ota huomioon tällä symbolilla merkityt tekstikohdat suojataksesi

itsesi ja sähkötyökalusi!

Varoitus vaarallisesta sähköjännitteestä!

Viallisesta litiumioniakusta voi valua ulos lievästi happopitoista, syttyvää

nestettä!

Jos akkunestettä valuu ulos ja sitä joutuu iholle, huuhtele heti runsaalla vedellä. Jos akkunestettä joutuu silmiin, pese puhtaalla vedellä ja hakeudu välittömästi lääkärin hoitoon! Älä lataa täyteenladattua akkua uudelleen!

Vain käyttöön sisätiloissa.

Suojaa latauslaitetta kosteudelta!

Älä missään tapauksessa anna lasten käyttää laitetta.

Huolehdi siitä, että lapset eivät pääse leikkimään laitteella.

Älä päästä lapsia latauslaitteen tai työskentelyalueen lähelle!

Säilytä latauslaitettasi siten, että lapset eivät pääse siihen käsiksi!

Irrota latauslaite heti verkkopistokkeesta, jos savua tai liekkejä esiintyy!

Älä laita mitään esineitä latauslaitteen tuuletusrakoihin - sähköiskun tai oikosulun vaara!

Älä käytä viallisia akkuja!

Älä lataa akkuja AIR COOLED - latureilla tiloissa, joissa on korkea metallipölypitoisuus.

5. Yleiskuva

Katso sivu 2. Kuvat ovat esimerkkeinä kaikille laitteille.

1 Akku (ei sisälly toimitukseen)
2 Latausaukko
3 Toiminnan merkkivalo
4 Varoitusvalo

6. Käyttöönotto

Vertaa ennen käyttöönottoa, että tyyppikilvessä ilmoitettu verkkojännite ja verkkotaajuus vastaavat paikallisen sähköverkon arvoja.

Tämänkaltaiset tasavirtaa muodostavat laitteet voisivat aiheuttaa häiriöitä yksinkertaiselle vikavirtasuojakytkimelle. Käytä tyypin F tai sitä parempaa kytkintä, jonka laukaisuvirta on enintään 30 mA.

Varmista ennen latauslaitteen käyttöönottoa, että tuuletusaukot ovat vapaina. Vähimmäisetäisyys muihin esineisiin väh. 5 cm!

6.1 Itsetesti

Asenna verkkopistoke verkkovirtaan.

Varoitusvalo (4) ja toiminnan merkkivalo (3) palavat perätysten n. 1 sekunnin ajan, integroitu tuuletin käy n. 5 sekunnin ajan.

7. Käyttö

7.1 Akun lataaminen

Työnnä akku kokonaan vasteeseen asti latausaukkoon (2).

Toiminnan merkkivalo (3) vilkkuu.

Ohje: Kun haluat nähdä Li-lon-akkujen varaustilan, ota ensin akku pois latauslaitteesta ja paina sitten akun painiketta.

7.2 Säilytyslataus

Kun lataus on päättynyt, latauslaite kytkeytyy automaattisesti ylläpitolataukselle.

Akku voidaan jättää latauslaitteeseen, jolloin se on aina käyttövalmis.

Toiminnan merkkivalo (3) palaa jatkuvasti.

8. Häiriö

8.1 Varoitusvalo (4) palaa jatkuvasti

Akku ei lataannu. Lämpötila liian korkea / liian matala. Kun akun lämpötila on 0 °C ja 50 °C välillä, lataus alkaa automaattisesti.

8.2 Varoitusvalo (4) vilkkuu

• Akku viallinen. Ota akku välittömästi pois latauslaitteesta.
• Akkua ei ole työnnetty oikein latausaukkoon (2). Katso luku 7.1.

9. Korjaus

Latauslaitteen korjaustöitä saavat suorittaa ainoastaan sähköalan ammattilaiset!

Jos tämän laitteen verkkoliitäntäjohto vaurioituu, valmistajan, valmistajan huoltopalvelun tai vastaavan valtuutetun henkilön on vaihdettava se vaaratilanteiden välttämiseksi.

Korjausta tarvitsevien Metabo-latauslaitteiden yhteydessä käänny Metabo-edustajan puoleen. Katso osoitteet osoitteesta www.metabo.com.

10. Ympäristönsuojelu

Noudata käytöstä poistettujen koneiden, pakkausten ja lisätarvikkeiden ympäristöystävällistä hävittämistä ja kierrätystä koskevia kansallisia määräyksiä.

SUOMIfi

Pakkausmateriaalit on hävitettävä paikallisia määräyksiä noudattaen niiden tunnisteiden mukaisesti. Lisätietoa löytyy osoitteessa ww.metabo.com kohdassa Asiakaspalvelu.

Vain EU-maille: Älä hävitä sähkötyökaluja kotitalousjätteiden mukana! Sähkö- ja elektroniikkalaiteromua koskevan EU-direktiivin 2012/19/EU ja sen kansallisen täytäntöönpanon mukaan käytetyt sähkötyökalut on kerättävä erikseen ja toimitettava ympäristöä säästävään kierrätykseen.

11. Tekniset tiedot

Katso sivua 3.

U = akun jännitealueet

C = akun kapasiteetti

lC = latausvirta tL = latausaika 1)

1) Jäännöskapasiteetista ja akun lämpötilasta riippuen todelliset latausajat voivat poiketa annetuista tiedoista.

Suositeltu ympäristön lämpötila ladattaessa: 0 °C ... 40 °C.

Pidätämme oikeuden teknisen kehityksen vaatimien muutoksien tekemiseen.

Suojausluokan II laite

\~ Vaihtovirta
