Тип продукту	Акумуляторна циркулярна пила
Бренд	Metabo
Модель	MS 18 LTX 15
Номінальна напруга	18 В
Тип акумулятора	Li-Ion (Metabo / CAS)
Рекомендована ємність акумулятора	2,0 - 10,0 А·год
Діаметр диска	165 мм
Максимальна глибина різання	55 мм
Частота обертання холостого ходу	5000 об/хв
Вага (з акумулятором)	3,5 кг
Розміри (Д x Ш x В)	350 x 200 x 250 мм
Рівень шуму (LpA)	85 дБ(А)
Сумісний зарядний пристрій	ASC 30-36, ASC 55, ASC 55 SE, ASC 145, ASC 145 SE, ASC ultra, SC 60 Plus, SC 30
Час заряджання (напр. акумулятор 4,0 А·год)	Приблизно 30 хв із зарядним пристроєм ASC 55
Захист	Клас захисту II
Призначення	Різання деревини та подібних матеріалів
Обслуговування	Регулярно очищайте вентиляційні отвори зарядного пристрою
Безпека	Не піддавати впливу вологи; використовувати тільки всередині приміщень
Ремонтопридатність	Ремонт повинен виконувати кваліфікований спеціаліст Metabo
Екологічна інформація	Не викидати разом із побутовим сміттям; утилізувати відповідно до місцевих норм

Часті запитання - MS 18 LTX 15 METABO

Як зарядити акумулятор моєї пили Metabo MS 18 LTX 15?

Вставте акумулятор повністю в ковзне гніздо зарядного пристрою до упору. Контрольний індикатор блимає під час заряджання. Після завершення заряджання індикатор світиться постійно, і зарядний пристрій переходить у режим обслуговування.

Які типи акумуляторів сумісні із зарядним пристроєм?

Зарядний пристрій сумісний із акумуляторами Li-Ion Metabo та CAS (Cordless Alliance System) напругою від 12 В до 36 В та ємністю від 1,3 А·год до 10 А·год, а також із деякими акумуляторами NiCd (лише для моделей ASC 55/55 SE).

Що означає миготливий попереджувальний індикатор на зарядному пристрої?

Миготливий попереджувальний індикатор вказує на несправний акумулятор або неправильне вставлення. Негайно вийміть акумулятор і перевірте його стан. Якщо проблема не зникає, зверніться до служби підтримки.

Чи можна залишати акумулятор у зарядному пристрої після заряджання?

Так, зарядний пристрій автоматично перемикається в режим обслуговування після завершення заряджання. Акумулятор може залишатися в зарядному пристрої безпечно і буде готовий до використання в будь-який час.

Яка рекомендована температура навколишнього середовища для заряджання?

Рекомендована температура навколишнього середовища для заряджання становить від 0 °C до 40 °C. Якщо акумулятор занадто гарячий або холодний, зарядний пристрій почекає, поки температура повернеться в цей діапазон, перш ніж почати заряджання.

Як чистити зарядний пристрій?

Від'єднайте зарядний пристрій перед чищенням. Використовуйте суху безворсову ганчірку для протирання зовнішньої поверхні. Переконайтеся, що вентиляційні отвори залишаються вільними; ніколи не вставляйте металеві або гострі предмети.

Що робити, якщо попереджувальний індикатор постійно світиться?

Постійне світіння попереджувального індикатора вказує на те, що акумулятор не заряджається через невідповідну температуру. Якщо температура акумулятора становить від 0 °C до 50 °C, заряджання почнеться автоматично. В іншому випадку зачекайте, поки акумулятор охолоне або нагріється.

Чи можна використовувати зарядний пристрій на вулиці?

Ні, зарядний пристрій призначений лише для використання всередині приміщень. Захищайте його від вологи та не піддавайте впливу дощу або снігу. Використовуйте в сухому добре провітрюваному місці.

Як дізнатися, що акумулятор несправний?

Якщо попереджувальний індикатор блимає після вставлення акумулятора і він правильно встановлений, акумулятор, ймовірно, несправний. Негайно вийміть його та не використовуйте далі. Зверніться до служби підтримки для заміни.

Де я можу відремонтувати свій зарядний пристрій Metabo?

Ремонт повинен виконувати уповноважений спеціаліст Metabo. Щоб знайти сервісний центр, відвідайте сайт www.metabo.com або зверніться до вашого дилера. Ніколи не намагайтеся ремонтувати зарядний пристрій самостійно.

ПОСІБНИК КОРИСТУВАЧА MS 18 LTX 15 METABO

uk Оригінальна інструкція з експлуатації 57

7.1 Чинціншінх імрунлянгібірп інғfuіліпрідні

q_nu_nw_lh_s w_pw_lh_ngp w p_nn_gm_ip_jw p , h_lf_sh y_tp_g g_nw_tg_tg_tl u_wh_ny g_nw_tg_tw_g p_fh_lh (2) t_2 :

Ucqummufwjhi ndchih hghhluunnpp (3) puppnuf t;

3wgnul' Li-lon (Lhpmls-ln6mgh) lqnwmhjs dmpwnhgctph Lhgth dwhmpnmhq wkufkln hndmp, hndtf dmpwnqge Lhgfwnpdaml ampfhg, myfinchknl uquktf hnfuhlp dmpwnqgh dpuc;

7.2 Чинчай, привфшипрна

Bpp lqmmllhsp Lhgfmlpmpmd t, Lhgfmlpudmi umpfp wlmndwn whlvmphlnsd t npwLhgfmlpudmi ndduh h pnc:

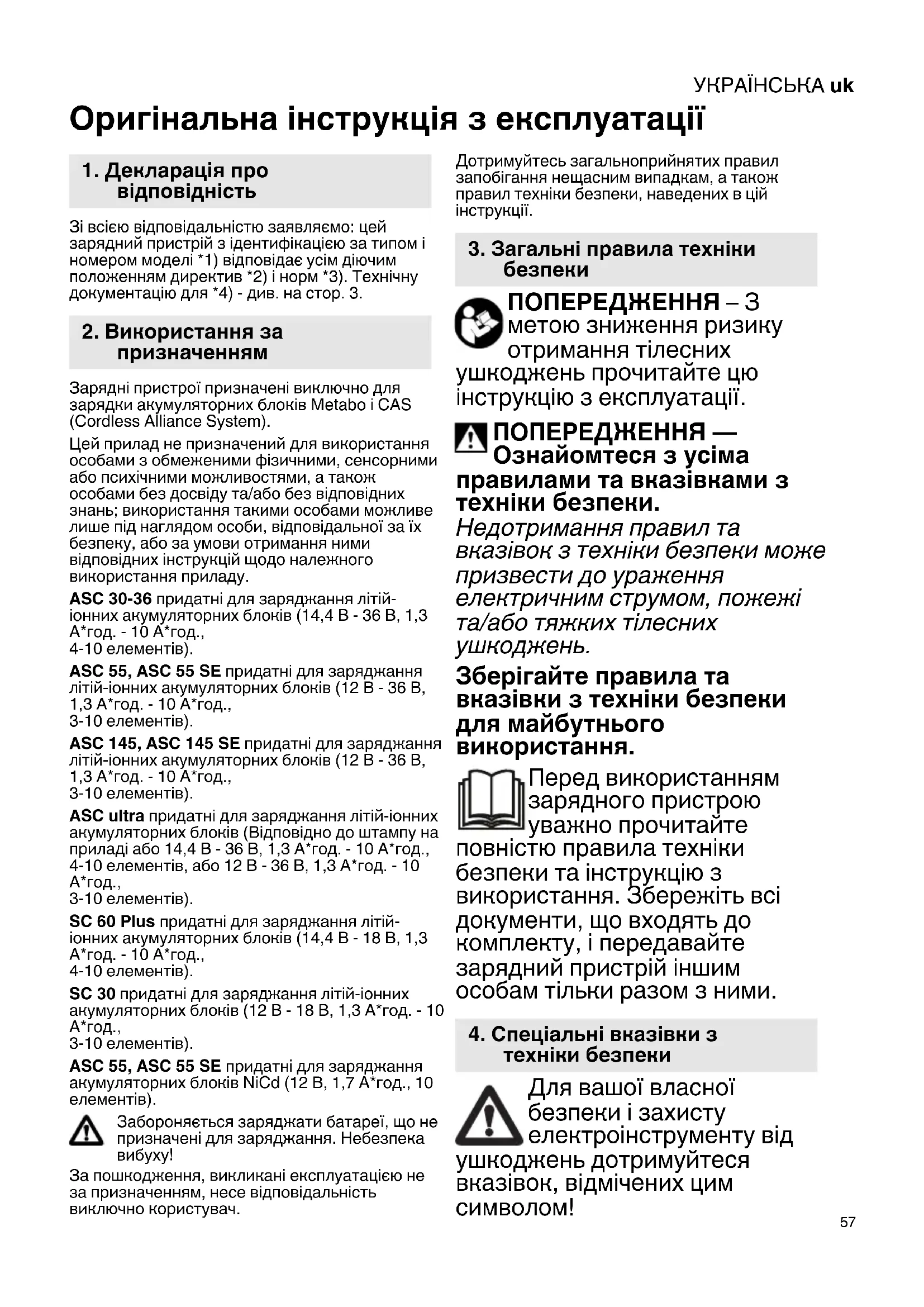

Оригінальна інструкція з експлуатації

1. Декларація про відповідність

Зі всією відповідальністю заявляємо: цей зарядний пристрій з ідентифікацією за типом і номером моделі *1) відповідає усім діючим положенням директив *2) і норм *3). Технічну документацію для *4) - див. на стор. 3.

2. Використання за призначенням

Зарядні пристрої призначені виключно для зарядки акумуляторних блоків Metabo і CAS (Cordless Alliance System).

Цей прилад не призначений для використання особами з обмеженими фізичними, сенсорними або психічними можливостями, а також особами без досвіду та/або без відповідних знань; використання такими особами можливе лише під наглядом особи, відповідальної за їх безпеку, або за умови отримання ними відповідних інструкцій щодо належного використання приладу.

ASC 30-36 придатні для заряджання літій- іонних акумуляторних блоків (14,4 В - 36 В, 1,3 А*год. - 10 А*год., 4-10 елементів).

ASC 55, ASC 55 SE придатні для заряджання літій-іонних акумуляторних блоків (12 В - 36 В, 1,3 А*год. - 10 А*год., 3-10 елементів).

ASC 145, ASC 145 SE придатні для заряджання літій-іонних акумуляторних блоків (12 В - 36 В, 1,3 А*год. - 10 А*год., 3-10 елементів).

ASC ultra придатні для заряджання літій-іонних акумуляторних блоків (Відповідно до штампу на приладі або 14,4 В - 36 В, 1,3 А*год. - 10 А*год., 4-10 елементів, або 12 В - 36 В, 1,3 А*год. - 10 А*год., 3-10 елементів).

SC 60 Plus придатні для заряджання літій- іонних акумуляторних блоків (14,4 В - 18 В, 1,3 А*год. - 10 А*год., 4-10 елементів).

SC 30 придатні для заряджання літій-іонних акумуляторних блоків (12 В - 18 В, 1,3 А*год. - 10 А*год., 3-10 елементів).

ASC 55, ASC 55 SE придатні для заряджання акумуляторних блоків NiCd (12 В, 1,7 А*год., 10 елементів).

Забороняється заряджати батареї, що не призначені для заряджання. Небезпека вибуху!

За пошкодження, викликані експлуатацією не за призначенням, несе відповідальність виключно користувач.

Дотримуйтесь загальноприйнятих правил запобігання нещасним випадкам, а також правил техніки безпеки, наведених в цій інструкції.

3. Загальні правила техніки безпеки

ПОПЕРЕДЖЕННЯ – 3 метою зниження ризику отримання тілесних оджень прочитайте цю рукцію з експлуатації.

ПОПЕРЕДЖЕННЯ — Ознайомтеся з усіма авилами та вказівками з кніки безпеки.

Недотримання правил та вказівок з техніки безпеки може призвести до ураження електричним струмом, пожежі та/або тяжких тілесних ушкоджень.

Зберігайте правила та вказівки з техніки безпеки для майбутнього використання.

Перед використанням зарядного пристрою уважно прочитайте повністю правила техніки безпеки та інструкцію з використання. Збережіть всі документи, що входять до комплекту, і передавайте зарядний пристрій іншим особам тільки разом з ними.

4. Спеціальні вказівки з техніки безпеки

Для вашої власної безпеки і захисту електроінструменту від ушкоджень дотримуйтеся вказівок, відмічених цим символом!

УКРАЇНСЬКАук

Попередження про небезпеку, спричинену електричною напругою!

З несправного літій- іонного акумуляторного блока може витікати слабокисла горюча рідина!

Якщо електроліт пролився і потрапив на шкіру, негайно промийте цю ділянку великою кількістю води. У випадку потрапляння електроліту в очі промийте їх чистою водою і терміново зверніться до лікаря! Не заряджайте повністю заряджений акумуляторний блок!

Тільки для використання всередині приміщення.

Захищайте зарядний пристрій від попадання вологи!

Не дозволяйте дітям використовувати пристрій.

Діти повинні знаходитись під постійним наглядом, щоб вони не використовували пристрій у якості іграшки.

Не допускайте дітей до зарядного пристрою / в робочу зону!

Зберігайте зарядний пристрій у недоступному для дітей місці!

При появі диму в зарядному пристрої або його займанні негайно вийміть вилку з розетки!

Не вставляйте ніякі предмети у вентиляційні прорізи зарядного пристрою. Небезпека короткого замикання або ураження електричним струмом!

Не користуйтеся несправними акумуляторними блоками! Не заряджайте акумуляторні блоки за допомогою зарядних пристроїв AIR COOLED у місцях з підвищеним рівнем металевого пилу.

5. Огляд

Див. стор. 2. Малюнки можуть служити прикладом для всіх моделей.

1 Акумуляторний блок (не входить до обсягу поставки)
2 Слайдове кріплення
3 Індикатор режиму заряджання
4 Попереджувальний індикатор

6. Введення в експлуатацію

Перед початком роботи переконайтеся, що вказані на технічній табличці приладу напруга та частота в мережі співпадають з даними вашої електромережі.

Прилади, подібні до цього, які генерують постійний струм, можуть впливати на роботу звичайних пристроїв захисного відключення. Використовуйте пристрій захисного відключення типу F або вище із струмом відключення макс. 30 мА.

Перед введенням в експлуатацію зарядного пристрою переконаєється в тому, що вентиляційні отвори відкриті. Мінімальна відстань від інших предметів на складати не менше 5 см!

6.1 Самодіагностика

Попереджувальний індикатор (4) та індикатор режиму заряджання (3) світяться по черзі по прибл. 1 секунді, вбудований вентилятор працює бл. 5 секунд.

7. Експлуатація

7.1 Заряджання акумуляторного блока

Акумуляторний блок встановити до упору на слайдове кріплення (2).

Індикатор режиму заряджання (3) блимає.

Вказівка. Щоб з літій-іонними акумуляторними блоками відображався рівень заряду, спочатку вийміть акумуляторний блок з зарядного пристрою, а потім натисніть кнопку на акумуляторному блоці.

7.2 Підтримуюче заряджання акумулятора

Після завершення процесу заряджання зарядний пристрій автоматично перемикається на режим підтримуючого заряджання.

Акумуляторний блок може залишатися в зарядному пристрої і таким чином завжди бути готовим до роботи.

Індикатор режиму заряджання (3) горить постійно.

8. Несправності

8.1 Попереджувальний індикатор (4) горить постійно.

Акумуляторний блок не заряджається. Температура занадто висока / занадто низька. Коли температура акумуляторного блоку складає від 0 °C до 50 °C, процес заряджання починається автоматично.

8.2 Попереджувальний індикатор (4) блимає

• Акумуляторний блок пошкоджений. Негайно вийміть акумуляторний блок із зарядного пристрою.
• Акумуляторний блок неправильно вставлений у гніздо (2). Див. розділ 7.1.

9. Ремонт

Ремонт зарядного пристрою повинен здійснюватися тільки професійними електриками!

У разі ушкодження кабелю живлення даного приладу в цілях безпеки необхідно забезпечити його заміну виробником, фахівцем сервісної служби або іншою особою відповідної кваліфікації.

Для ремонту зарядних пристроїв Metabo звертайтесь в регіональне представництво Metabo. Адреси див. на сайті www.metabo.com.

10. Захист довкілля

Дотримуйтеся національних правил безпечної утилізації і переробки використаних інструментів, пакувальних матеріалів і приладдя.

Пакувальні матеріали утилізуються відповідно до їхнього маркування згідно з комунальними правилами. Додаткову інформацію можна знайти на сайті www.metabo.com у розділі «Сервіс».

Тільки для країн ЄС: не утилізуйте електроінструменти разом з побутовими відходами! Згідно з директивою ЄС 2012/19/ЄС про електричні та електронні пристрої та відповідними національними нормами відпрацьовані електроінструменти підлягають роздільній утилізації з метою їх подальшої екологічно безпечної переробки.

11. Технічні характеристики

Див. стор. 3.

U = напруга акумуляторного блоку

C = ємність акумуляторного блоку

I_C = струм заряджання _1) t = час заряджання

1) Залежно від залишкової ємності та температури акумуляторного блоку реальний час зарядки може не збігатися зі вказаними значеннями.

Рекомендована температура навколишнього середовища під час заряджання: від 0 °C до 40 °C.

Залишаємо за собою право на технічні зміни.

□ Прилад класу захисту II

\~ Змінний струм
