Termék típusa	Akkumulátoros körfűrész
Márka	Metabo
Modell	MS 18 LTX 15
Névleges feszültség	18 V
Akkumulátor típusa	Li-Ion (Metabo / CAS)
Ajánlott akkumulátor kapacitás	2,0 - 10,0 Ah
Fűrészlap átmérője	165 mm
Max. vágási mélység	55 mm
Üresjárati fordulatszám	5000 ford./perc
Súly (akkumulátorral)	3,5 kg
Méretek (H x Sz x M)	350 x 200 x 250 mm
Zajszint (LpA)	85 dB(A)
Kompatibilis töltő	ASC 30-36, ASC 55, ASC 55 SE, ASC 145, ASC 145 SE, ASC ultra, SC 60 Plus, SC 30
Töltési idő (pl. 4,0 Ah akkumulátor)	Kb. 30 perc ASC 55 töltővel
Védelem	II. védelmi osztály
Rendeltetésszerű használat	Fa és fa alapú anyagok vágása
Karbantartás	Rendszeresen tisztítsa meg a töltő szellőzőnyílásait
Biztonság	Ne tegye ki nedvességnek; csak beltéri használatra
Javíthatóság	A javításokat bízza Metabo szakemberre
Környezetvédelmi információk	Ne dobja a háztartási hulladékba; hasznosítsa újra a helyi előírások szerint

Gyakran ismételt kérdések - MS 18 LTX 15 METABO

Hogyan töltsem fel a Metabo MS 18 LTX 15 fűrészem akkumulátorát?

Helyezze be az akkumulátort teljesen a töltő tolórekeszébe, amíg az ütközésig be nem illeszkedik. A töltés alatt a vezérlőjelző villog. A töltés befejeztével a jelző folyamatosan világít, és a töltő karbantartó üzemmódba lép.

Milyen típusú akkumulátorok kompatibilisek a töltővel?

A töltő kompatibilis a Li-Ion Metabo és CAS (Cordless Alliance System) akkumulátorokkal, 12 V és 36 V közötti feszültséggel, 1,3 Ah és 10 Ah közötti kapacitással, valamint bizonyos NiCd akkumulátorokkal (csak az ASC 55/55 SE modellek esetében).

Mit jelent a töltőn villogó figyelmeztető jelző?

A villogó figyelmeztető jelző hibás akkumulátorra vagy helytelen behelyezésre utal. Azonnal távolítsa el az akkumulátort, és ellenőrizze az állapotát. Ha a probléma továbbra is fennáll, vegye fel a kapcsolatot a vevőszolgálattal.

Hagyhatom az akkumulátort a töltőben a töltés után?

Igen, a töltő automatikusan karbantartó üzemmódba kapcsol a töltés befejeztével. Az akkumulátor biztonságosan a töltőben maradhat, és bármikor használatra kész.

Milyen környezeti hőmérséklet ajánlott a töltéshez?

Az ajánlott környezeti hőmérséklet a töltéshez 0 °C és 40 °C között van. Ha az akkumulátor túl meleg vagy túl hideg, a töltő megvárja, amíg a hőmérséklet visszatér ebbe a tartományba, mielőtt elkezdené a töltést.

Hogyan tisztítsam a töltőt?

A tisztítás előtt húzza ki a töltőt. Használjon száraz, szöszmentes ruhát a külső felület letörléséhez. Ügyeljen arra, hogy a szellőzőnyílások szabadok maradjanak; soha ne helyezzen be fém vagy hegyes tárgyakat.

Mit tegyek, ha a figyelmeztető jelző folyamatosan világít?

A folyamatosan világító figyelmeztető jelző azt jelzi, hogy az akkumulátor nem töltődik a nem megfelelő hőmérséklet miatt. Ha az akkumulátor hőmérséklete 0 °C és 50 °C között van, a töltés automatikusan megkezdődik. Ellenkező esetben várja meg, amíg az akkumulátor lehűl vagy felmelegszik.

Használhatom a töltőt a szabadban?

Nem, a töltő csak beltéri használatra készült. Védje a nedvességtől, és ne tegye ki esőnek vagy hónak. Száraz, jól szellőző helyen használja.

Hogyan tudom, hogy az akkumulátor hibás?

Ha a figyelmeztető jelző villog az akkumulátor behelyezése után, és az akkumulátor megfelelően van elhelyezve, az akkumulátor valószínűleg hibás. Azonnal távolítsa el, és ne használja tovább. Csere érdekében vegye fel a kapcsolatot a vevőszolgálattal.

Hol javíttassam meg a Metabo töltőmet?

A javításokat Metabo által jóváhagyott szakember végezheti el. A szervizközpont megtalálásához látogasson el a www.metabo.com weboldalra, vagy lépjen kapcsolatba a forgalmazóval. Soha ne próbálja megjavítani a töltőt saját maga.

HASZNÁLATI ÚTMUTATÓ MS 18 LTX 15 METABO

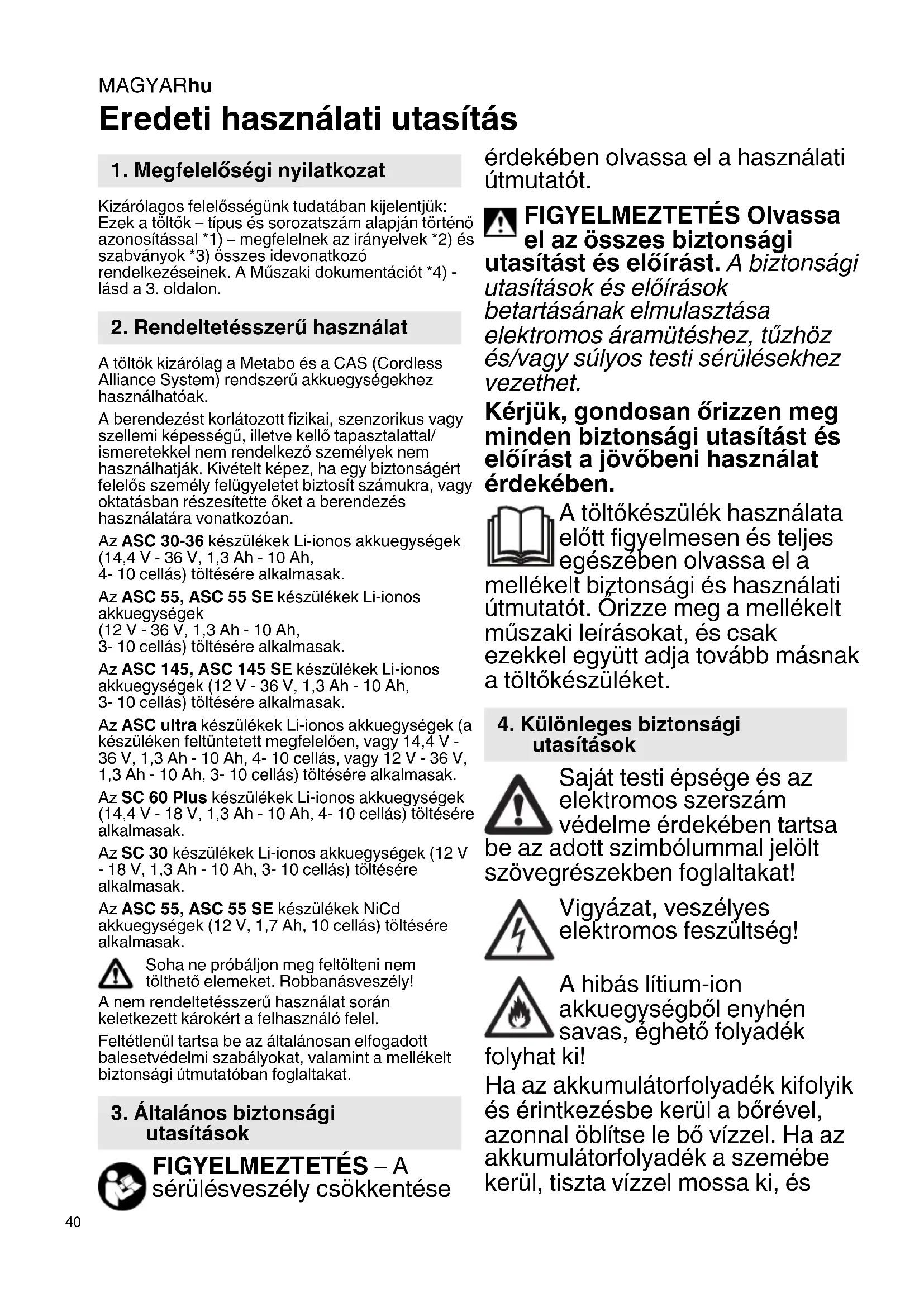

hu Eredeti használati utasítás 40

Eredeti használati utasítás

1. Megfelelőségi nyilatkozat

Kizárólagos felelősségünk tudatában kijelentjük: Ezek a töltők – típus és sorozatszám alapján történő azonosítással *1) – megfelelnek az irányelvek *2) és szabványok *3) összes idevonatkozó rendelkezéseinek. A Műszaki dokumentációt *4) - lásd a 3. oldalon.

2. Rendeltetésszerű használat

A töltök kizárólag a Metabo és a CAS (Cordless Alliance System) rendszerű akkuegységekhez használhatóak.

A berendezést korlátozott fizikai, szenzorikus vagy szellemi képességű, illetve kellő tapasztalattal/ismeretekkel nem rendelkező személyek nem használhatják. Kivételt képez, ha egy biztonságért felelős személy felügyeletet biztosít számukra, vagy oktatásban részesítette őket a berendezés használatára vonatkozóan.

Az ASC 30-36 készülékek Li-ionos akkuegységek (14,4 V - 36 V, 1,3 Ah - 10 Ah, 4- 10 cellás) töltésére alkalmasak.

Az ASC 55, ASC 55 SE készülékek Li-ionos akkuegységek (12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 cellás) töltésére alkalmasak.

Az ASC 145, ASC 145 SE készülékek Li-ionos akkuegységek (12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 cellás) töltésére alkalmasak.

Az ASC ultra készülékek Li-ionos akkuegységek (a készüléken feltüntetett megfelelően, vagy 14,4 V - 36 V, 1,3 Ah - 10 Ah, 4- 10 cellás, vagy 12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 cellás) töltésére alkalmasak.

Az SC 60 Plus készülékek Li-ionos akkuegységek (14,4 V - 18 V, 1,3 Ah - 10 Ah, 4- 10 cellás) töltésére alkalmasak.

Az SC 30 készülékek Li-ionos akkuegységek (12 V - 18 V, 1,3 Ah - 10 Ah, 3- 10 cellás) töltésére alkalmasak.

Az ASC 55, ASC 55 SE készülékek NiCd akkuegységek (12 V, 1,7 Ah, 10 cellás) töltésére alkalmasak.

Soha ne próbáljon meg feltölteni nem tölthető elemeket. Robbanásveszély!

A nem rendeltetésszerű használat során keletkezett károkért a felhasználó felel.

Feltétlenül tartsa be az általánosan elfogadott balesetvédelmi szabályokat, valamint a mellékelt biztonsági útmutatóban foglaltakat.

3. Általános biztonsági utasítások

FIGYELMEZTETÉS – A sérülésveszély csökkentése

érdekében olvassa el a használati útmutatót.

FIGYELMEZTETÉS Olvassa el az összes biztonsági

utasítást és előírást. A biztonsági utasítások és előírások betartásának elmulasztása elektromos áramütéshez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.

Kérjük, gondosan órizzen meg minden biztonsági utasítást és előírást a jövőbeni használat érdekében.

A töltőkészülék használata előtt figyelmesen és teljes egészében olvassa el a elt biztonsági és használati tót. Órizze meg a mellékelt ki leírásokat, és csak el együtt adja tovább másnak készüléket.

4. Különleges biztonsági utasítások

Saját testi épsége és az elektromos szerszám védelme érdekében tartsa

be az adott szimbólummal jelölt szövegrészekben foglaltakat!

Vigyázat, veszélyes elektromos feszültség!

A hibás lítium-ion akkuegységből enyhén savas, éghető folyadék

folyhat ki!

Ha az akkumulátorfolyadék kifolyik és érintkezésbe kerül a bőrével, azonnal öblítse le bő vízzel. Ha az akkumulátorfolyadék a szemébe kerül, tiszta vízzel mossa ki, és

haladéktalanul vesse alá magát orvosi kezelésnek!

A teljesen feltöltött akkuegységet nem szabad újra feltölteni.

Csak beltéri használatra alkalmas.

Óvja a töltőkészüléket a nedvességtől!

Ne engedje meg, hogy gyerekek használják a készüléket.

Mindig figyelni kell arra, hogy a gyerekek ne játszhassanak a készülékkel.

Tartsa távol a gyerekeket a töltőkészüléktől ill. a munkaterülettől!

Tárolja a töltőkészüléket gyerekek számára nem hozzáférhető helyen!

Tüz vagy füst keletkezésekor azonnal húzza ki a töltőkészülék hálózati csatlakozódugóját!

Ne dugjon semmit az akkumulátortöltő készülék szellőzőnyílásaiba – elektromos áramütés illetve rövidzárlat veszélye!

Ne használjon meghibásodott akkuegységet!

Nagy fémporterheléses területeken ne töltsön fel akkuegységet AIR COOLED töltókkel.

5. Áttekintés

Lásd a 2. oldalon. Az ábrák minden készülékre vonatkozóan példa értékűek.

1 akkuegység (nem része a szállítási terjedelemnek)
2 csúszó érintkező
3 üzemeléskijelző
4 figyelmeztető kijelző

6. Üzembe helyezés

Az üzembe helyezés előtt ellenőrizze, hogy a szerszám típustábláján megadott hálózati feszültség és frekvencia megfelel-e az Ön által használt hálózat adatainak.

Az ehhez hasonló, egyenáramot előállító készülékek befolyásolhatják az egyszerű hibaáramú védőkapcsolók működését. Használjon „F” vagy jobb típust, max. 30 mA kioldóárammal.

A töltőkészülék üzembe helyezése előtt győződjön meg róla, hogy a szellőzőnyílások szabadok. A más tárgyakhoz betartandó legkisebb távolság legalább 5 cm!

6.1 Önteszt

Csatlakoztassa a hálózati csatlakozót.

A figyelmeztető kijelző (4) és az üzemeléskijelző (3) kb. 1 másodpercre egymás után felvillannak, a beépített ventilátor kb. 5 másodpercig jár.

7. Használat

7.1 Akkuegység feltöltése

Az akkuegységet teljesen, ütközésig tolja fel a (2) csúszó érintkezőre.

Az üzemeléskijelző (3) villog.

Megjegyzés: Li-ionos akkuegységnél úgy jelezheti ki a töltésszintet, hogy először kiveszi az akkuegységet a töltőkészülékböl, majd megnyomja az akkuegységen lévő gombot.

7.2 Fenntartó-töltés

Ha a töltés befejeződött, az akkumulátortöltő készülék automatikusan fenntartó töltésre kapcsol át.

Az akkuegység az akkumulátortöltő készülékben maradhat, és így mindig üzemkész.

Az üzemeléskijelző (3) folyamatosan világít.

8. Üzemzavar

8.1 A figyelmeztető kijelző (4) folyamatosan világít

Az akkuegység nem töltődik. A hömérséklet túl magas vagy túl alacsony. Ha az akkuegység hömérséklete 0 °C és 50 °C közé kerül, a töltési folyamat automatikusan elkezdődik.

8.2 A figyelmeztető kijelző (4) villog

MAGYARhu

• Az akkuegység meghibásodott. Az akkuegységet haladéktalanul ki kell venni a töltőkészülékből.
• Az akkuegységet nem tolták fel megfelelően a csúszó érintkezőre (2). Lásd a 7.1. fejezetet.

9. Javítás

Töltőkészüléket csak villamos szakember javíthat!

Amennyiben a készülék hálózati csatlakozóvezetéke megsérül, akkor azt a sérülések elkerülése érdekében a gyártóval, a gyártó ügyfélszolgálatával vagy hasonlóan képzett személlyel ki kell cseréltetni.

A javításra szoruló Metabo töltőkészülékekkel kérjük, forduljon Metabo szakkereskedőjéhez. A címeket a www.metabo.com honlapon találja.

10. Környezetvédelem

Kövesse a régi gépek, csomagolások és tartozékok környezetbarát ártalmatlanítására és újrahasznosítására vonatkozó helyi előírásokat.

A csomagolóanyagokat a jelölésük alapján a helyi irányelveknek megfelelően kell a hulladékeltávolításba vinni. További információkat a www.metabo.com honlapon találhat a Szerviz menüpontban.

Csak az EU tagországok esetében: soha ne dobjon elektromos kéziszerszámot a háztartási hulladék közé! A 2012/19/EU sz., a régi elektromos és elektronikus berendezésekről és annak nemzeti jogba való átvételéről szóló Európai Irányelvnek megfelelően a használt elektromos szerszámokat külön kell gyűjteni és környezetbarát újrahasznosításba kell helyezni.

11. Műszaki adatok

Lásd a 3. oldalt.

U = az akkuegységek feszültségtartománya

C = az akkuegység kapacitása

l_C = töltóáram 1)

^1) Az akkuegység maradék kapacitásától, valamint hőmérsékletétől függően a valós töltési idők eltérhetnek a megadottaktól.

Megengedett környezeti hömérséklet töltés során: 0 °C - 40 °C

A műszaki változtatás joga a továbbfejlesztés érdekében fenntartva.

□ Il védőosztályba tartozó készülék

\~ Váltóáram
