Rodzaj produktu	Akumulatorowa piła tarczowa
Marka	Metabo
Model	MS 18 LTX 15
Napięcie znamionowe	18 V
Typ akumulatora	Li-Ion (Metabo / CAS)
Zalecana pojemność akumulatora	2,0 - 10,0 Ah
Średnica tarczy	165 mm
Maks. głębokość cięcia	55 mm
Prędkość obrotowa na biegu jałowym	5000 obr/min
Waga (z akumulatorem)	3,5 kg
Wymiary (dł. x szer. x wys.)	350 x 200 x 250 mm
Poziom hałasu (LpA)	85 dB(A)
Kompatybilna ładowarka	ASC 30-36, ASC 55, ASC 55 SE, ASC 145, ASC 145 SE, ASC ultra, SC 60 Plus, SC 30
Czas ładowania (np. akumulator 4,0 Ah)	Około 30 min z ładowarką ASC 55
Ochrona	Klasa ochronności II
Przeznaczenie	Cięcie drewna i materiałów drewnopochodnych
Konserwacja	Regularnie czyścić szczeliny wentylacyjne ładowarki
Bezpieczeństwo	Nie wystawiać na wilgoć; używać wyłącznie w pomieszczeniach
Naprawialność	Naprawy powierzać specjalistom Metabo
Informacje dotyczące ochrony środowiska	Nie wyrzucać do odpadów domowych; utylizować zgodnie z lokalnymi przepisami

Często zadawane pytania - MS 18 LTX 15 METABO

Jak naładować akumulator mojej piły Metabo MS 18 LTX 15?

Włóż akumulator całkowicie do wysuwanej komory ładowarki aż do oporu. Kontrolka miga podczas ładowania. Po zakończeniu ładowania kontrolka świeci światłem ciągłym, a ładowarka przechodzi w tryb podtrzymania.

Jakie typy akumulatorów są kompatybilne z ładowarką?

Ładowarka jest kompatybilna z akumulatorami Li-Ion Metabo i CAS (Cordless Alliance System) o napięciu od 12 V do 36 V i pojemności od 1,3 Ah do 10 Ah, a także z niektórymi akumulatorami NiCd (tylko dla modeli ASC 55/55 SE).

Co oznacza migająca kontrolka ostrzegawcza na ładowarce?

Mrugająca kontrolka ostrzegawcza wskazuje na uszkodzony akumulator lub nieprawidłowe włożenie. Natychmiast wyjmij akumulator i sprawdź jego stan. Jeśli problem nie ustąpi, skontaktuj się z serwisem.

Czy mogę pozostawić akumulator w ładowarce po zakończeniu ładowania?

Tak, ładowarka automatycznie przełącza się w tryb podtrzymania po zakończeniu ładowania. Akumulator może bezpiecznie pozostać w ładowarce i będzie gotowy do użycia w każdej chwili.

Jaka jest zalecana temperatura otoczenia do ładowania?

Zalecana temperatura otoczenia do ładowania wynosi od 0°C do 40°C. Jeśli akumulator jest zbyt gorący lub zbyt zimny, ładowarka poczeka, aż temperatura wróci do tego zakresu przed rozpoczęciem ładowania.

Jak czyścić ładowarkę?

Odłącz ładowarkę przed czyszczeniem. Użyj suchej, niestrzępiącej się szmatki do wycierania zewnętrznych powierzchni. Upewnij się, że szczeliny wentylacyjne pozostają drożne; nigdy nie wkładaj metalowych ani ostrych przedmiotów.

Co zrobić, jeśli kontrolka ostrzegawcza świeci światłem ciągłym?

Świecąca światłem ciągłym kontrolka ostrzegawcza oznacza, że akumulator nie jest ładowany z powodu nieodpowiedniej temperatury. Jeśli temperatura akumulatora wynosi od 0°C do 50°C, ładowanie rozpocznie się automatycznie. W przeciwnym razie poczekaj, aż akumulator ostygnie lub się ogrzeje.

Czy mogę używać ładowarki na zewnątrz?

Nie, ładowarka jest przeznaczona wyłącznie do użytku wewnętrznego. Chroń ją przed wilgocią i nie wystawiaj na deszcz ani śnieg. Używaj w suchym i dobrze wentylowanym miejscu.

Jak rozpoznać, że akumulator jest uszkodzony?

Jeśli kontrolka ostrzegawcza miga po włożeniu akumulatora, a akumulator jest prawidłowo umieszczony, prawdopodobnie jest on uszkodzony. Natychmiast go wyjmij i nie używaj go ponownie. Skontaktuj się z serwisem w celu wymiany.

Gdzie mogę oddać do naprawy moją ładowarkę Metabo?

Naprawy muszą być wykonywane przez autoryzowanego specjalistę Metabo. Aby znaleźć centrum serwisowe, odwiedź stronę www.metabo.com lub skontaktuj się ze swoim sprzedawcą. Nigdy nie próbuj naprawiać ładowarki samodzielnie.

INSTRUKCJA OBSŁUGI MS 18 LTX 15 METABO

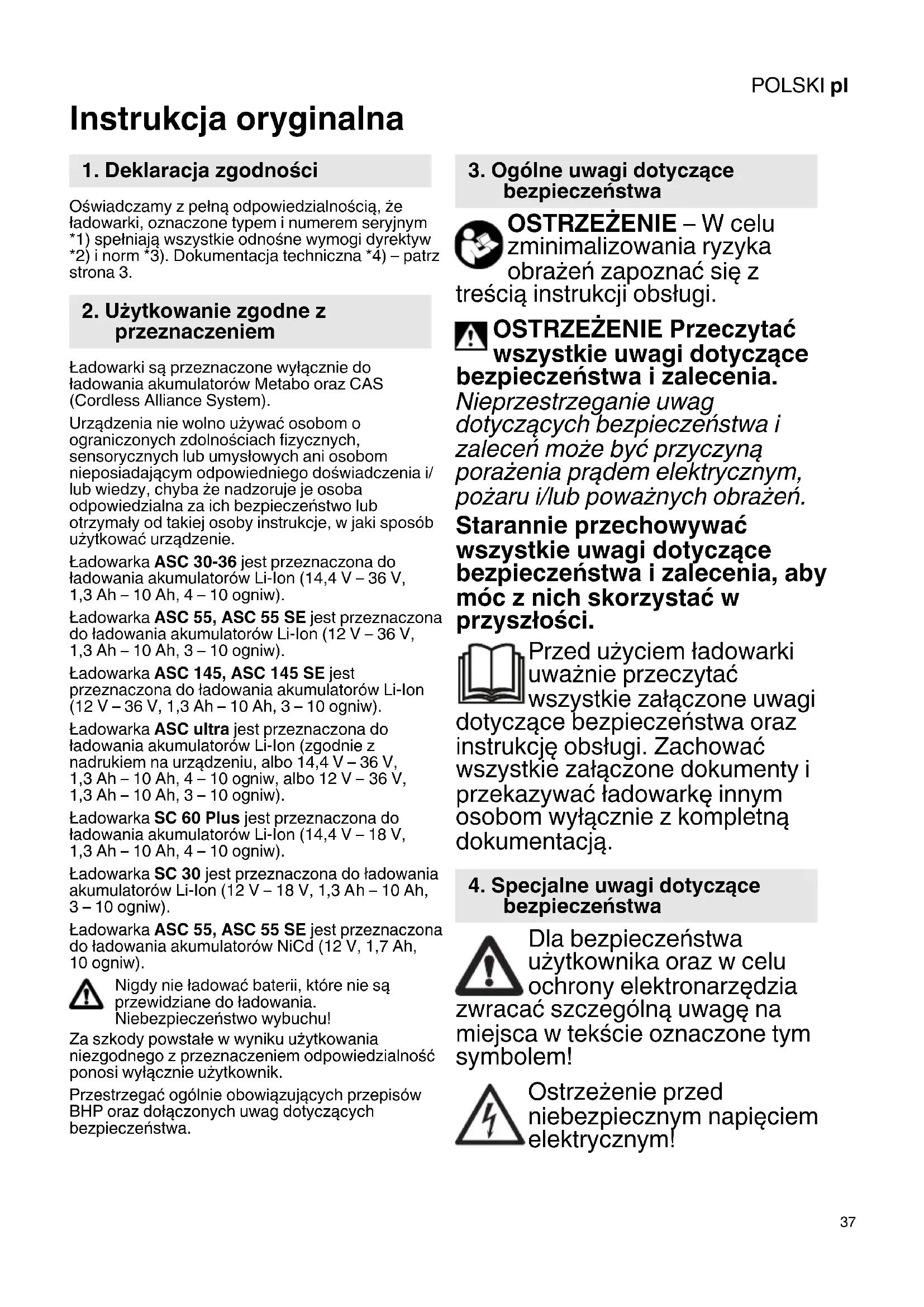

pl Instrukcja oryginalna 37

Instrukcja oryginalna

1. Deklaracja zgodności

Oświadczamy z pełną odpowiedzialnością, że ładowarki, oznaczone typem i numerem seryjnym *1) spełniają wszystkie odnośne wymogi dyrektyw *2) i norm *3). Dokumentacja techniczna *4) – patrz strona 3.

2. Użytkowanie zgodne z przeznaczeniem

Ładowarki są przeznaczone wyłącznie do ładowania akumulatorów Metabo oraz CAS (Cordless Alliance System).

Urządzenia nie wolno używać osobom o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych ani osobom nieposiadającym odpowiedniego doświadczenia i/ lub wiedzy, chyba że nadzoruje je osoba odpowiedzialna za ich bezpieczeństwo lub otrzymały od takiej osoby instrukcje, w jaki sposób użytkować urządzenie.

Ładowarka ASC 30-36 jest przeznaczona do ładowania akumulatorów Li-Ion (14,4 V – 36 V, 1,3 Ah – 10 Ah, 4 – 10 ogniw).

Ładowarka ASC 55, ASC 55 SE jest przeznaczona do ładowania akumulatorów Li-Ion (12 V – 36 V, 1,3 Ah – 10 Ah, 3 – 10 ogniw).

Ładowarka ASC 145, ASC 145 SE jest przeznaczona do ładowania akumulatorów Li-Ion (12 V – 36 V, 1,3 Ah – 10 Ah, 3 – 10 ogniw).

Ładowarka ASC ultra jest przeznaczona do ładowania akumulatorów Li-Ion (zgodnie z nadrukiem na urządzeniu, albo 14,4 V – 36 V, 1,3 Ah – 10 Ah, 4 – 10 ogniw, albo 12 V – 36 V, 1,3 Ah – 10 Ah, 3 – 10 ogniw).

Ładowarka SC 60 Plus jest przeznaczona do ładowania akumulatorów Li-Ion (14,4 V – 18 V, 1,3 Ah – 10 Ah, 4 – 10 ogniw).

Ładowarka SC 30 jest przeznaczona do ładowania akumulatorów Li-Ion (12 V – 18 V, 1,3 Ah – 10 Ah, 3 – 10 ogniw).

Ładowarka ASC 55, ASC 55 SE jest przeznaczona do ładowania akumulatorów NiCd (12 V, 1,7 Ah, 10 ogniw).

Nigdy nie ładować baterii, które nie są przewidziane do ładowania. Niebezpieczeństwo wybuchu!

Za szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem odpowiedzialność ponosi wyłącznie użytkownik.

Przestrzegać ogólnie obowiązujących przepisów BHP oraz dołączonych uwag dotyczących bezpieczeństwa.

3. Ogólne uwagi dotyczące bezpieczeństwa

OSTRZEŻENIE – W celu zminimalizowania ryzyka obrażeń zapoznać się z cią instrukcji obsługi.

OSTRZEŻENIE Przeczytać wszystkie uwagi dotyczące zpieczeństwa i zalecenia.

Nieprzestrzeganie uwag dotyczących bezpieczeństwa i zaleceń może być przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń.

Starannie przechowywać wszystkie uwagi dotyczące bezpieczeństwa i zalecenia, aby móc z nich skorzystać w przyszłości.

Przed użyciem ładowarki
uważnie przeczytać
wszystkie załączone uwagi dotyczące bezpieczeństwa oraz instrukcję obsługi. Zachować wszystkie załączone dokumenty i przekazywać ładowarkę innym osobom wyłącznie z kompletną dokumentacją.

4. Specjalne uwagi dotyczące bezpieczeństwa

Dla bezpieczeństwa użytkownika oraz w celu ochrony elektronarzędzia zwracać szczególną uwagę na miejsca w tekście oznaczone tym symbolem!

Ostrzeżenie przed niebezpiecznym napięciem elektrycznym!

POLSKIpl

Z uszkodzonych akumulatorów Li-Ion może wyciec lekko kwasowa ciecz palna!

W razie wydostania się cieczy z akumulatora i kontaktu ze skórą bezzwłocznie spłukać to miejsce dużą ilością wody. Jeżeli ciecz z akumulatora dostanie się do oczu, przepłukać oczy czystą wodą i bezzwłocznie udać się do lekarza!

Całkowicie naładowanego akumulatora nie wolno ponownie ładować!

Urządzenie jest przeznaczone wyłącznie do eksploatacji w pomieszczeniach.

Chronić ładowarkę przed wilgocią!

Nie zezwalać dzieciom na używanie urządzenia.

Dopilnować, aby dzieci nie bawiły się urządzeniem.

Dzieci nie mogą znajdować się w pobliżu ładowarki lub obszaru roboczego!

Ładowarkę przechowywać w miejscu niedostępnym dla dzieci!

W przypadku pojawienia się dymu lub ognia w ładowarce natychmiast wyciągnąć wtyczkę sieciową!

Nie wkładać żadnych przedmiotów w szczeliny wentylacyjne ładowarki – niebezpieczeństwo porażenia prądem elektrycznym lub zwarcia!

Nie używać uszkodzonych akumulatorów!

W strefach o silnym obciążeniu pyłem metalowym nie ładować akumulatorów ładowarkami AIR COOLED.

5. Elementy urządzenia

Patrz strona 2. Przedstawione ilustracje stanowią przykłady odnoszące się do wszystkich urządzeń.

1 Akumulator (nie objęty zakresem dostawy)
2 Gniazdo
3 Wskaźnik pracy
4 Wskaźnik ostrzegawczy

6. Uruchomienie

Przed uruchomieniem urządzenia sprawdzić, czy napięcie zasilania i częstotliwość sieci podane na tabliczce znamionowej są zgodne z parametrami zasilania sieciowego w miejscu pracy.

Urządzenia takie jak to, które wytwarzają prąd stały, mogą mieć wpływ na proste wyłączniki różnicowo-prądowe. Używać typu F lub wyższego, z prądem wyzwalającym o maks. 30 mA.

Przed uruchomieniem ładowarki sprawdzić, czy szczeliny wentylacyjne nie są przysłonięte. Minimalna odległość od innych przedmiotów musi wynosić co najmniej 5 cm!

6.1 Autotest

Włożyć wtyczkę do gniazda sieciowego.

Wskaźnik ostrzegawczy (4) oraz wskaźnik pracy (3) zapalają się jeden po drugim ma ok. 1 sekundę, wbudowany wentylator obraca się przez ok. 5 sekund.

7. Użytkowanie

7.1 Ładowanie akumulatora

Nasunąć akumulator całkowicie do oporu na gniazdo (2).

Wskaźnik pracy (3) miga.

Zalecenie: W celu sprawdzenia poziomu naładowania akumulatorów Li-Ion, najpierw wyjąć akumulator z ładowarki, a następnie nacisnąć przycisk na akumulatorze.

7.2 Ładowanie konserwacyjne

Po zakończeniu ładowania ładowarka jest automatycznie przełączana na ładowanie konserwacyjne.

Akumulator może pozostać w ładowarce i w ten sposób jest zawsze gotowy do pracy.

Wskaźnik pracy (3) świeci się stale.

8. Usterka

8.1 Wskaźnik ostrzegawczy (4) świeci się przez cały czas

Akumulator nie jest ładowany. Zbyt wysoka / zbyt niska temperatura. Przy temperaturze akumulatora w zakresie od 0 °C do 50 °C ładowanie rozpoczyna się automatycznie.

8.2 Wskaźnik ostrzegawczy (4) miga

• Akumulator jest uszkodzony. Bezzwłocznie wyjąć akumulator z ładowarki.
• Akumulator nie został prawidłowo wsunięty na gniazdo (2). Patrz rozdział 7.1.

9. Naprawy

Wszelkie naprawy ładowarki wolno wykonywać wyłącznie elektrykom!

W celu uniknięcia zagrożeń uszkodzony przewód zasilający urządzenia musi zostać wymieniony przez producenta, jego serwis lub osobę o podobnych kwalifikacjach.

W sprawie naprawy ładowarki należy się zwrócić do przedstawiciela Metabo. Adresy są dostępne na stronie www.metabo.com.

10. Ochrona środowiska

Przestrzegać lokalnych przepisów dotyczących ekologicznej utylizacji i recyklingu zużytych maszyn, opakowań i osprzętu.

Materiały opakowaniowe utylizować zgodnie z ich oznakowaniem i wytycznymi obowiązującymi na terenie danej gminy. Więcej informacji można znaleźć w dziale Serwis na stronie www.metabo.com

Dotyczy tylko państw UE: nie wyrzucać elektronarzędzi wraz z odpadami komunalnymi! Zgodnie z dyrektywą europejską 2012/19/UE

o zużytych urządzeniach elektrycznych i elektronicznych oraz jej implementacją w prawodawstwie krajowym zużyte elektronarzędzia trzeba segregować i poddawać odzyskowi surowców wtórnych zgodnie z przepisami o ochronie środowiska.

11. Dane techniczne

Patrz strona 3.

U = zakresy napięć akumulatora

C = pojemność akumulatora

I_C = prąd ładowania t = czas ładowania 1)

1) W zależności od pojemności resztkowej, jak również temperatury akumulatora rzeczywiste czasy ładowania mogą różnić się od podanych.

Zalecana temperatura otoczenia podczas ładowania: od 0 °C do 40 °C.

Prawo do zmian związanych z postępem technicznym zastrzeżone.

Urządzenie w klasie ochronności II

\~ prąd przemienny
