Тип изделия	Аккумуляторная циркулярная пила
Бренд	Metabo
Модель	MS 18 LTX 15
Номинальное напряжение	18 В
Тип аккумулятора	Li-Ion (Metabo / CAS)
Рекомендуемая емкость аккумулятора	2,0 - 10,0 А·ч
Диаметр пильного диска	165 мм
Максимальная глубина резания	55 мм
Частота вращения на холостом ходу	5000 об/мин
Вес (с аккумулятором)	3,5 кг
Размеры (Д x Ш x В)	350 x 200 x 250 мм
Уровень шума (LpA)	85 дБ(А)
Совместимое зарядное устройство	ASC 30-36, ASC 55, ASC 55 SE, ASC 145, ASC 145 SE, ASC ultra, SC 60 Plus, SC 30
Время зарядки (напр., аккумулятор 4,0 А·ч)	Около 30 мин с зарядным устройством ASC 55
Защита	Класс защиты II
Назначение	Распиловка древесины и древесных материалов
Обслуживание	Регулярно очищайте вентиляционные щели зарядного устройства
Безопасность	Не подвергать воздействию влаги; использовать только внутри помещений
Ремонтопригодность	Ремонт должен выполняться специалистом Metabo
Информация по охране окружающей среды	Не выбрасывать с бытовыми отходами; утилизировать согласно местным правилам

Часто задаваемые вопросы - MS 18 LTX 15 METABO

Как зарядить аккумулятор моей пилы Metabo MS 18 LTX 15?

Вставьте аккумулятор до упора в зарядное устройство. Контрольный индикатор мигает во время зарядки. После завершения зарядки индикатор горит постоянно, и зарядное устройство переходит в режим обслуживания.

Какие типы аккумуляторов совместимы с зарядным устройством?

Зарядное устройство совместимо с аккумуляторами Li-Ion Metabo и CAS (Cordless Alliance System) напряжением от 12 В до 36 В и емкостью от 1,3 А·ч до 10 А·ч, а также с некоторыми аккумуляторами NiCd (только для моделей ASC 55/55 SE).

Что означает мигающий предупреждающий индикатор на зарядном устройстве?

Мигающий предупреждающий индикатор указывает на неисправность аккумулятора или неправильную установку. Немедленно извлеките аккумулятор и проверьте его состояние. Если проблема не устраняется, обратитесь в сервисную службу.

Можно ли оставить аккумулятор в зарядном устройстве после зарядки?

Да, зарядное устройство автоматически переключается в режим обслуживания после завершения зарядки. Аккумулятор может оставаться в зарядном устройстве в безопасности и будет готов к использованию в любое время.

Какая рекомендуемая температура окружающей среды для зарядки?

Рекомендуемая температура окружающей среды для зарядки составляет от 0 °C до 40 °C. Если аккумулятор слишком горячий или слишком холодный, зарядное устройство будет ждать, пока температура вернется в этот диапазон, прежде чем начать зарядку.

Как чистить зарядное устройство?

Перед очисткой отключите зарядное устройство от сети. Используйте сухую безворсовую ткань для протирки внешних поверхностей. Следите, чтобы вентиляционные щели оставались свободными; никогда не вставляйте металлические или острые предметы.

Что делать, если предупреждающий индикатор горит постоянно?

Постоянно горящий предупреждающий индикатор означает, что аккумулятор не заряжается из-за неподходящей температуры. Если температура аккумулятора находится в диапазоне от 0 °C до 50 °C, зарядка начнется автоматически. В противном случае подождите, пока аккумулятор охладится или нагреется.

Можно ли использовать зарядное устройство на улице?

Нет, зарядное устройство предназначено только для использования внутри помещений. Защищайте его от влаги, не подвергайте воздействию дождя или снега. Используйте в сухом и хорошо проветриваемом месте.

Как узнать, неисправен ли аккумулятор?

Если после установки аккумулятора (при правильном положении) мигает предупреждающий индикатор, аккумулятор, вероятно, неисправен. Немедленно извлеките его и не используйте. Обратитесь в сервисную службу для замены.

Где я могу отремонтировать мое зарядное устройство Metabo?

Ремонт должен выполняться авторизованным специалистом Metabo. Чтобы найти сервисный центр, посетите сайт www.metabo.com или свяжитесь с вашим дилером. Никогда не пытайтесь ремонтировать зарядное устройство самостоятельно.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MS 18 LTX 15 METABO

ru Оригинальное руководство по эксплуатации 43

hy Oqmmqnpdfuu uqqpfuulmfi nultgug 47

kk Тупнуска пайдалану бойынша нускаулык 50

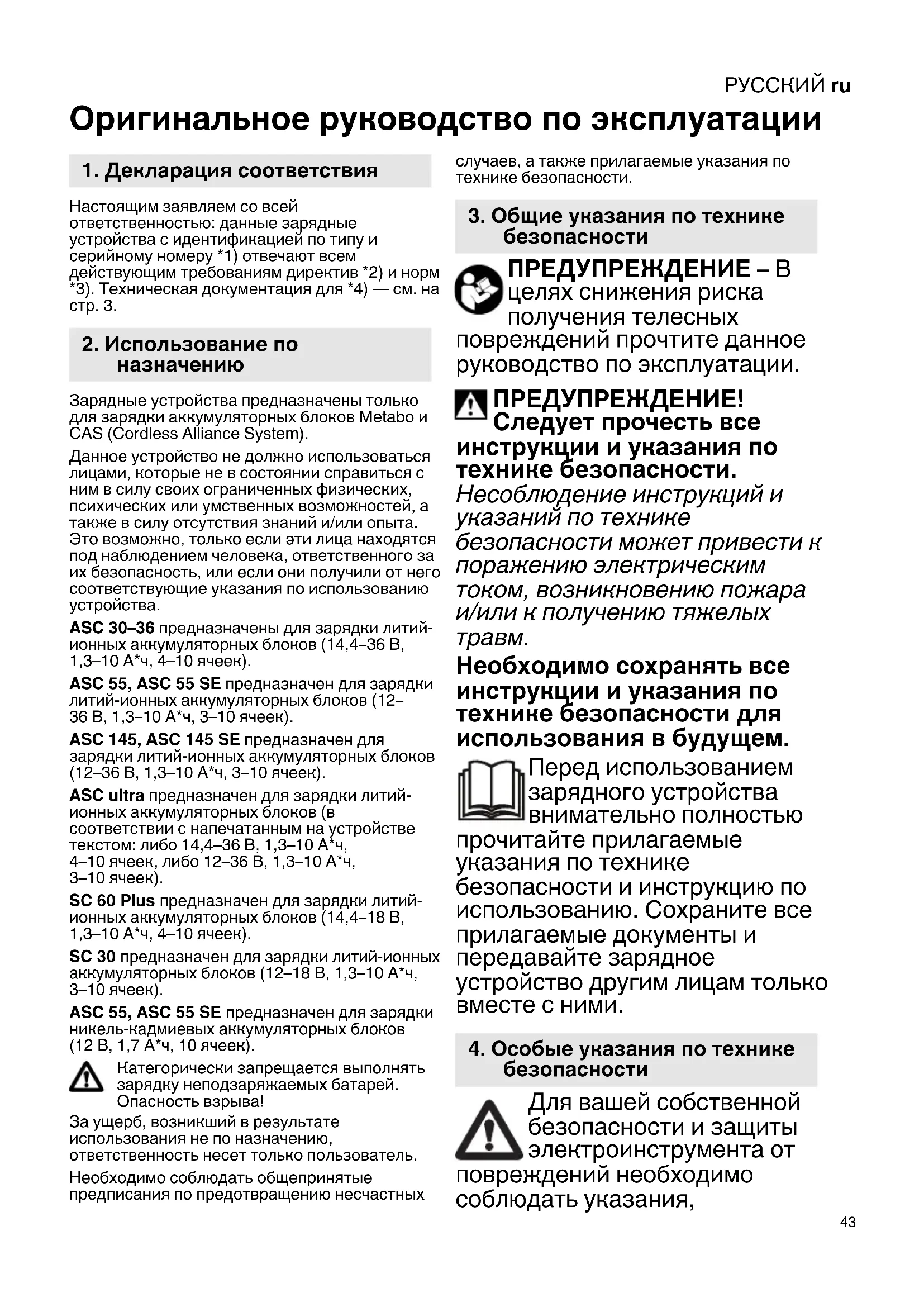

Оригинальное руководство по эксплуатации

1. Декларация соответствия

Настоящим заявляем со всей ответственностью: данные зарядные устройства с идентификацией по типу и серийному номеру *1) отвечают всем действующим требованиям директив *2) и норм *3). Техническая документация для *4) — см. на стр. 3.

2. Использование по назначению

Зарядные устройства предназначены только для зарядки аккумуляторных блоков Metabo и CAS (Cordless Alliance System).

Данное устройство не должно использоваться лицами, которые не в состоянии справиться с ним в силу своих ограниченных физических, психических или умственных возможностей, а также в силу отсутствия знаний и/или опыта. Это возможно, только если эти лица находятся под наблюдением человека, ответственного за их безопасность, или если они получили от него соответствующие указания по использованию устройства.

ASC 30–36 предназначены для зарядки литий-ионных аккумуляторных блоков (14,4–36 В, 1,3–10 А*ч, 4–10 ячеек).

ASC 55, ASC 55 SE предназначен для зарядки литий-ионных аккумуляторных блоков (12–36 В, 1,3–10 А*ч, 3–10 ячеек).

ASC 145, ASC 145 SE предназначен для зарядки литий-ионных аккумуляторных блоков (12–36 В, 1,3–10 А*ч, 3–10 ячеек).

ASC ultra предназначен для зарядки литий- ионных аккумуляторных блоков (в соответствии с напечатанным на устройстве текстом: либо 14,4–36 В, 1,3–10 А*ч, 4–10 ячеек, либо 12–36 В, 1,3–10 А*ч, 3–10 ячеек).

SC 60 Plus предназначен для зарядки литий-ионных аккумуляторных блоков (14,4–18 В, 1,3–10 А*ч, 4–10 ячеек).

SC 30 предназначен для зарядки литий-ионных аккумуляторных блоков (12–18 В, 1,3–10 А*ч, 3–10 ячеек).

ASC 55, ASC 55 SE предназначен для зарядки никель-кадмиевых аккумуляторных блоков (12 В, 1,7 А*ч, 10 ячеек).

Категорически запрещается выполнять зарядку неподзаряжаемых батарей. Опасность взрыва!

За ущерб, возникший в результате использования не по назначению, ответственность несет только пользователь.

Необходимо соблюдать общепринятые предписания по предотвращению несчастных

случаев, а также прилагаемые указания по технике безопасности.

3. Общие указания по технике безопасности

ПРЕДУПРЕЖДЕНИЕ – В

целях снижения риска получения телесных

повреждений прочтите данное руководство по эксплуатации.

ПРЕДУПРЕЖДЕНИЕ!

Следует прочесть все инструкции и указания по технике безопасности.

Несоблюдение инструкций и указаний по технике безопасности может привести к поражению электрическим током, возникновению пожара и/или к получению тяжелых травм.

Необходимо сохранять все инструкции и указания по технике безопасности для использования в будущем.

Перед использованием зарядного устройства внимательно полностью

прочитайте прилагаемые указания по технике безопасности и инструкцию по использованию. Сохраните все прилагаемые документы и передавайте зарядное устройство другим лицам только вместе с ними.

4. Особые указания по технике безопасности

Для вашей собственной безопасности и защиты электроинструмента от

повреждений необходимо соблюдать указания,

РУССКИЙRU

отмеченные в тексте данным символом!

Предупреждение об опасном электрическом напряжении!

Из неисправного литий- ионного аккумуляторного блока может вытекать слабокислая горючая жидкость!

Если электролит пролился и попал на кожу, немедленно промойте этот участок большим количеством воды. В случае попадания электролита в глаза промойте их чистой водой и срочно обратитесь к врачу!

Не ставьте на зарядку полностью заряженный аккумуляторный блок!

Предназначено для эксплуатации только в помещениях.

Примите меры по защите зарядного устройства от попадания влаги!

Не допускать детей к использованию инструмента.

Следите за детьми, чтобы они не использовали прибор в качестве игрушки.

Не допускайте детей к зарядному устройству/в рабочую зону!

Храните зарядное устройство в недоступном для детей месте!

При появлении дыма в зарядном устройстве или его возгорании немедленно выньте вилку из розетки!

Не вставляйте никаких предметов в вентиляционные прорези зарядного устройства. Опасность короткого

замыкания или поражения электрическим током!

Не пользуйтесь неисправными аккумуляторными блоками!

Не заряжайте аккумуляторные блоки зарядными устройствами с технологией «AIR COOLED» в зонах с высоким содержанием металлической пыли.

5. Обзор

См. стр. 2. Изображения могут использоваться в качестве примера для всех приборов.

1 Аккумуляторный блок (не входит в объем поставки)
2 Слайдер
3 Индикатор режима
4 Предупреждающий индикатор

6. Ввод в эксплуатацию

Перед вводом в эксплуатацию проверить, совпадают ли указанные на заводской табличке значения напряжения и частоты сети с параметрами электросети.

Инструменты, подобные этому, которые генерируют постоянный ток, могут влиять на работу обычных автоматов защиты от тока утечки. Используйте автоматы защиты от тока утечки типа F или выше с током отключения макс. 30 мА.

Перед вводом в эксплуатацию зарядного устройства убедитесь в том, что ляционные прорези открыты.

Минимальное расстояние до других предметов должно составлять не менее 5 см!

6.1 Самодиагностика

Вставьте вилку в розетку.

Предупреждающий индикатор (4) и индикатор режима (3) последовательно горят на протяжении около 1 секунды, встроенный вентилятор работает около 5 секунд.

7. Эксплуатация

7.1 Зарядка аккумуляторного блока

Вставьте аккумуляторный блок полностью до упора в слайдер (2).

Индикатор режима (3) мигает.

Примечание: Чтобы проверить состояние заряда литий-ионных аккумуляторных блоков, сначала извлеките аккумулятор из зарядного устройства, а затем нажмите кнопку на аккумуляторном блоке.

7.2 Подзарядка аккумулятора

После завершения процесса зарядки зарядное устройство автоматически переключается на режим подзарядки.

Аккумуляторный блок может оставаться в зарядном устройстве и таким образом всегда быть готовым к работе.

Индикатор режима (3) горит постоянно.

8. Сбои

8.1 Предупреждающий индикатор (4) горит постоянно

Аккумуляторный блок не заряжается. Температура слишком высокая / слишком низкая. Когда температура аккумуляторного блока составляет от 0 °C до 50 °C, процесс зарядки начинается автоматически.

8.2 Предупреждающий индикатор (4) мигает

• Аккумуляторный блок неисправен. Немедленно выньте аккумуляторный блок из зарядного устройства.
• Аккумуляторный блок неправильно вставлен в слайдер (2). См. главу 7.1.

9. Ремонт

К ремонту зарядного устройства допускаются только квалифицированные специалисты-электрики!

В случае повреждения сетевого кабеля данного прибора в целях безопасности необходимо обеспечить его замену изготовителем, специалистом сервисной службы либо другим лицом аналогичной квалификации.

Для ремонта зарядных устройств Metabo обращайтесь в региональное представительство Metabo. Адрес см. на сайте www.metabo.com.

10. Защита окружающей среды

Соблюдайте национальные предписания по экологически безопасной утилизации и переработке отслуживших машин, упаковки и принадлежностей.

Упаковочные материалы утилизируются в соответствии с их маркировкой согласно коммунальным правилам. Дополнительную информацию можно найти на сайте www.metabo.com в разделе «Сервис».

Только для стран ЕС: не утилизировать электроинструменты вместе с бытовыми отходами! Согласно европейской директиве 2012/19/ЕС по отходам электрического и электронного оборудования и соответствующим национальным нормам отработавшие электроинструменты подлежат сбору с целью их последующей экологически безопасной переработки.

11. Технические характеристики

См. стр. 3.

U = диапазон напряжений аккумуляторного блока

C = емкость аккумуляторного блока

I_C = ток зарядки t_1 = время зарядки 1)

1) В зависимости от остаточной емкости и температуры аккумуляторного блока реальное время зарядки может не совпадать с указанными значениями.

Рекомендуемая температура окружающего воздуха при зарядке: от 0 °C до 40 °C.

Оставляем за собой право на изменения, обусловленные техническим прогрессом.

□ Прибор соответствует классу защиты II

\~ переменный ток

EAC

Информация для покупателя:

Сертификат соответствия:

№ ЕАЭС RU C-DE.ГБ09.В.00131/20, срок действия с 10.02.2020 по 09.02.2025 г., выдан органом по сертификации продукции Общество с ограниченной ответственностью

"Независимая экспертиза"; Место нахождения (адрес юридического лица) и адрес места осуществления деятельности: 115280, Россия, город Москва, улица Ленинская Слобода, дом 19, этаж 2, комнаты 21ш8, 21ш9, 21ш10, 21ш11; Телефон: [phone]; Адрес электронной почты: [e-mail]; Аттестат аккредитации № РОСС RU.0001.11ГБ09 от 09.09.2014 г.

Декларация о соответствии: № ЕАЭС N RU Д-DE.ГБ09.В.00348/20, срок действия с 04.03.2020 по 26.02.2025 г., зарегистрирована органом по сертификации продукции Общество с ограниченной ответственностью

"Независимая экспертиза"; Место нахождения (адрес юридического лица) и адрес места осуществления деятельности: 115280, Россия, город Москва, улица Ленинская Слобода, дом 19, этаж 2, комнаты 21ш8, 21ш9, 21ш10, 21ш11; Телефон: [phone]; Адрес электронной почты: [e-mail]; Аттестат аккредитации № РОСС RU.0001.11ГБ09 от 09.09.2014 г.

РУССКИЙRU

Страна изготовления: Китай, Вьетнам

Производитель: "Metabowerke GmbH",

Metaboallee 1, D-72622 Nuertingen, Германия

Импортер в России:

ООО "Метабо Евразия"

Россия, 127273, Москва

ул. Березовая аллея, д 5 а, стр 7, офис 106

тел.: [phone]

Дата производства указана на зарядном устройстве

Срок службы изделия составляет 7 лет. Не

рекомендуется к эксплуатации по истечении 5

лет хранения с даты изготовления без

предварительной проверки (дату изготовления

см. На этикетке).
