Märke	Hartan
Modell	Viva GTR
Produkttyp	Terrängbarnvagn
Maximal barnvikt	22 kg
Rekommenderad ålder	Från 6 månader (under 6 månader med lämplig babylift)
Mått (L x B x H)	Cirka 95 x 60 x 105 cm (utfälld)
Vagnens vikt	Cirka 11 kg
Säkerhetssele	5-punkts med magnetiskt spänne
Parkeringsbroms	Fotbroms, handbroms som tillval
Fjädring	Justerbara fjädrar (mjuk eller sportig)
Hjul	Svängbara och låsbara hjul, fram- och bakfjädring
Ryggstöd	Justerbart i två lägen, lutning till liggande position
Fotstöd	Justerbart med röd säkerhetsspärr
Kapell och båge	Avtagbara, justerbara
Hopfällning	Ja, med transportlås
Tyger skötsel	Maskintvättbara i 30°C (skonsam tvätt)
Fjädring underhåll	Rengöring och lätt smörjning var fjärde vecka
Garanti	2 år
Standarder	Öko-Tex 100, barnsäkerhet enligt norm

Vanliga frågor - Viva GTR HARTAN

Hur fäller man ut Hartan Viva GTR barnvagnen?

Tryck på stoppknapparna på lutningsreglagen på båda sidor, placera reglagen horisontellt, ta bort reglagen från transportklämmorna och dra barnvagnen uppåt.

Vilken är den maximala vikten som barnvagnen tål?

Maximal barnvikt är 22 kg. För barn under 6 månader upp till 9 kg, använd en lämplig babylift.

Hur underhåller man hjul och fjädring?

Rengör och smörj lätt hjulaxlarna var fjärde vecka. Använd silikonspray för plastdelar. Använd aldrig högtryckstvätt.

Hur justerar man ryggstödet på barnvagnen?

Lyft justeringsspaken bak på skalet för att lägga ryggstödet i liggande position i två nivåer från sittläget.

Hur använder man den extra handbromsen?

Handbromsen justeras genom att vrida på justeringsringen upptill. Om bromseffekten skiljer sig mellan bakhjulen, justera med fjädrad kabelring nedtill.

Kan jag använda barnvagnen för jogging eller rullskridskor?

Nej, det är förbjudet att använda denna barnvagn för jogging eller rullskridskor, eftersom det innebär en fara för barnet.

Hur tvättar man tygerna på barnvagnen?

Alla avtagbara tygdelar kan maskintvättas i 30°C (skonsam tvätt). Undvik att gnugga och torka ordentligt för att undvika mögel.

Vilken garanti har Hartan Viva GTR barnvagnen?

Barnvagnen har en garanti på 2 år mot material- och tillverkningsfel. Spara garantikortet och kvittot.

Hur fäster man sätet på chassit?

Placera sätet på chassit så att de övre delarna av fästet vilar på låsbultarna. Tryck på sätet så att låsningarna stängs automatiskt. Kontrollera före varje användning att sätet är ordentligt fastsatt.

Hur justerar man fjädringen på barnvagnen?

Vrid på justeringshandtaget för fjädringen för att välja mellan mjuk eller sportig fjädring.

BRUKSANVISNING Viva GTR HARTAN

5 Svingbart hjul med lås

6 Svinghjulsholder

Demontering av svinghjulene

Denna modell är avsedd för barn fr o m 6 månader med en max. vikt upp till 22 kg. Använd denna modell tillsammans med en passande babylift för barn under 6 månader.

Denna produkt är inte lämplig för jogging eller skating.

1 Styre

2 Styrets låsanordning

3 Stängningsmekanism

3a Säkringsknappar

4 Hjullåsning

5 Låsbart svänghjul

6 Svänghjulets fäste

6a Tryck på knappen för att ta bort de vridbara hjulen

7 Parkeringsbroms

8 Reglerbar fjädring

9 Led på styre

10a Inställningsringen på undre Bowdenkabeln (Kan väljas)

11 Skyddsbygelreglering

12 Losstagning av suffletten och skyddsbygeln

13 Inställning av ryggstödet

14 Säkerhetsbälte

15 Inställning av fotstödet

16 Förlängning av omslag

17 Automatisk låsning av överdelen

18 Solskärm

19 Knappen Lås upp för toppen

20 Främre hjulupphängning

Vi gratulerar dig!

För att din baby ska känna sig säker och trygg har du bestämt dig för en förstklassig produkt från Harlan och därmed gjort ett mycket gott val. Förstklassig tillverkning och kontinuerlig, sträng kvalitetskontroll ger dig en garanti för att du under lång tid kommer att ha mycket stor glädje av din vagn från Harlan. Vid fabrikation har textilier använts, som testats med avseende på skadliga ämnen, och detta innebär trygg säkerhet för din baby.

OBS! VI BER DIG ATT NOGGRANT LÄSA ALLA ANVISNINGAR INNAN DU TAR DIN BARNVAGN I BRUK, LIKSOM ATT DU SPARAR DEM FÖR EVENTUELLA FRAMTIDA FRÅGOR. OM DU INTE FÖLJER DESSA INSTRUKTIONER KAN DETTA NEGATIVT PÅVERKA DITT BARNS SÄKERHET. Kontakta din fackhandlare om du inte förstår denna bruksanvisning eller om du vill ha mer information. Se till att även andra användare är informerade om vagnens funktioner och säkerhetsanvisningarna.

För ditt barns säkerhet

WARNING! –Förvissa dig före vagnens bruk om, att alla låsanordningar är lästa.

VARNING! –Före användning ska du kontrollera att vagnen inte är skadad och att inga delar är spruckna eller har gått sönder. I sådant fall får vagnen under inga förhållanden användas.

WARNING! –Kontrollera att barnet är utom räckhåll när vagnen skall fällas upp och fällas ihop, i syfte att undvika skador.

WARNING! – Lämna aldrig barnet i vagnen utan tillsyn.

VARNING! –Kontrollera före användningen att barnvagsinsatsen, sittenheten eller bilbarnstolen har lästs fast ordentligt.

VARNING! –Både körning i trappor eller över avsatser och en alltför tung belastning kan skada vagnen och utgöra en fara för ditt barn.

VARNING! –Var noga med att alltid ha bromsen ilagd när du ställer vagnen ifrån dig och se till att den står stadigt i allmännakommunikationsmedel.

WARNING! –Barnvagn, kärra och babylift utgör varken säng eller ersättning för vagga och får enbart användas för transport.

WARNING! –Det är inte tillåtet att använda denna barnvagn samtidigt när du joggar, åker rullbräde eller dylikt eftersom det är farligt.

VARNING! – Håll vagnen utom räckhåll för barn och på ett sådant sätt, att barn inte kan leka med den.

WARNING! – Använd alltid bältessystemet.

WARNING! –Häng inga väskor eller annan last på handtaget, ryggstödet eller på vagnens sidor - det försämrar vagnens stabilitet.

WARNING! – Denna modell är avsedd för 1 barn.

VARNING! – Extra sittenheter är inte tillåtna på denna modell.

VARNING! – Sittenhet, barnvagnsinsats och bärväska får inte användas till transport i bil.

VARNING! –Använd inte regnskyddet om du tagit bort suffletten (det finns fara för kvävning). Använd aldrig regnskyddet i gassande solsken om ditt barn befinner sig i vagnen (det finns fara för överhettning).

VARNING! –Håll vagnen på ett säkert avständ från öppen eld och andra värmekällor.

VARNING! –Eliminera alla plastpåsar efter uppackningen. Låt inte ditt barn leka med plastpåsarna (det finns fara för kvävning).

VARNING! – Tillbehörs- och reservdelar som inte har godkänts av tillverkaren får inte användas.

Bruksanvisning

VARNING! Vid öppnande och hopfällning av stativet och vid justering av ryggstödet kan klämriskpunkter uppstå som kan medföra skador vid oaktsamhet. Se till att hålla ett säkert avständ till barnet.

Uppställning av vagnen

Tryck på spärrknapparna till handtagsleden 9 på båda sidorna och ställ handtaget vågrätt.

Lossa handtaget ur transportklämmorna och dra vagnen uppåt.

Hopfällning av vagnen

Lossa förreglingarna på båda sidor 2 genom att trycka på läsknapparna 3a och dra låsmekanismen 3 uppåt.

Lyft upp stativet och vrid framhjulen inåt så att transportsäkringen kan haka fast på båda sidor. Sväng handtaget inåt.

Tryck på spärrknapparna till handtagsleden 9 på båda sidor och placera handtagets överdel i önskad position.

Bakhjulens losstagning

Slå från parkeringsbromsen 7. Tryck på tryckknappen 4 och dra loss hjulet. Trä för hjulets återmontering hjulet på axeln så längt det går. Kontrollera att alla hjul är korrekt isatta.

Losstagning av svänghjulen

För att lossa: tryck på tryckknappen 6a på insidan av svänghjulsfästet 6 och dra ut hjulet ur hållaren. Vill du sätta på hjulet igen så skjut då hjulet med fästbultarna före in i fästet och tryck kraftigt tills hjulet hörbart snäpper in i läge.

Låsbara svänghjul

För att fixera svänghjulen: fäll ned manöverspaken 5; hjulen låses fast automatiskt på båda sidor när de står i färdriktningen. För att lossa: fäll manöverspaken 5 till vågrätt läge. Det rekommenderas att låsa svänghjulen för att undvika hjulens blockering om du kör på mycket ojämna vägar eller gator eller om du går mycket snabbt.

Justera handbromsen (valfritt)

Handbromsen kan justerasgenom att vrida på inställningsringen 10. Med inställningsringen 10a som hänger på undre Bowdenkabeln går det att individuellt reglera vardera bakhjulets bromsverkan.

3a 3

6 6a

Slå på bromsen genom att trycka på den röda bromstangenten 7. Prova att skjuta iväg vagnen innan du ställer den ifrån dig. Slå från bromsen genom att trycka på den gröna bromstangenten 7.

WARNING! Var noga med att alltid ha bromsen ilagd innan du sätter i eller lyfter ur barnet.

Reglerbar fjädring

Genom att vrida på justerhandtaget 8 kan du ställa in en mjukare eller sportigare fjädring.

Sufflett och skyddsbygel

Sedan du tryckt på bajonettlåset 12 kan du dra ut suffletten eller skyddsbygeln. Var noga med att inga tygdelar råkar i kläm och att skyddsbygeln låser sig ordentligt i sitt läge när du sätter i den igen. Skyddsbygeln kan vridas till annat läge genom att trycka på justerknapparna 11.

WARNING! Sportvagnens sufflettbygel får inte användas till att bära sportvagnen i.

Justera ryggstödet och fäll sitsen

Genom att ställa upp justeringsspaken 13 på baksidan kan fällsitsen ändras i två steg från sitt- till liggposition.

Inställning av fotstödet

Genom samtidig intryckning av de båda röda säkerhetsknapparna 15 går det att sänka ned fotstödet. Vid lyftning sker lägesinställningen automatiskt.

Säkerhetsbälte - WARNING!

Spänn fast barnet med 5-punktsbältet 14.

Se till att axelremmarna D är isatta och att bältet ligger an ordentligt. Du kan ställa in bältets längd med bandändarna F, du kan ställa in axel- och höftbnden genom att fälla upp snabblåsspännet G och dra i bältet E.

Öppna bältet: Tryck ihop de båda knapparna B och ta bort magnetspännet A. Nu kan den undre fixeringen C tas bort lätt.

Stäng bältet: För ihop de båda fixeringarna C och sätt på magnetspännet A nu stängs låset automatiskt.

Automatiskt överdelslås

Sätt på sittenheten på underredet så att båda fästöverdelarna sitter på de avsedda spärrbultarna. Låsningarna 17 stängs på båda sidor automatiskt när du trycker till sittenheten.

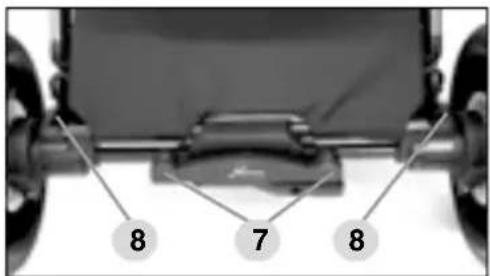

8 7 8

WARNING! Kontrollera att sittenheten sitter säkert före användning!

Tryck på säkringsknappen på höger sida om upplåsningsknappen på baksidan om fällsitsen för att öppna låsningen och tryck sedan på upplåsningsknappen helt till anslag.

Ta tag i skyddsbygeln med den andra handen och ta av sittenheten.

Lämplighet för barnet

Sittenheten är avsedd för barn från 6 månaders ålder upp till 22 kg.

WARNING! Använd denna sittenhet endast när barnet kan sitta självt och fr.o.m. en ålder på 6 månader.

För barn under 6 månaders ålder och med en maximal kroppsvikt på 9 kg, vilka inte ännu kan sätta sig upp själva resp. kan rulla åt sidan eller stödja sig på händer och knän, endast i kombination med lämplig babylift.

Kontroll och skötsel

Alla de material, som vi har använt, är lättskötta.

Skötsel av tygdelar

Rengör nedsmutsade tygdelar med en torr klädborste eller med rent vatten (och torka med hårtork) men undvik kraftig gnuggning. Besvärliga fläckar kan du avlägsna med hjälp av milt tvättmedel. Alla tygdelar, som går att ta loss, kan du köra i tvättmaskinens fintvättprogram (30° C) med tvättmedel för fintvätt. Råkar du ut för regnväder så ska du efteråt med uppfälld sufflett torka av din vagn med en trasa i ett torrt, luftigt rum för att förhindra att fukt trängs genom sömmarna till delarna i tyg inuti vagnen, eftersom detta kunde resultera i att vattenränder uppstår. Ett garanterat skydd mot väder och vind får du bara med det av oss medlevererade skyddet, som även finns att köpa i fackhandeln. De material vi använt har många positiva egenskaper men de är mycket känsliga för intensivt solljus. Därför rekommenderar vi dig att ställa vagnen i skuggan.

Vagnens underrede kräver regelbunden skötsel. Hjulaxlarna måste rengöras och inoljas lätt var fjärde vecka. Före inoljning av hjul- och insticksaxlarna måste man se till att axlarna är helt rena från smuts och sand, annars äventyras låsmekanismens funktion. Med hjälp av silikonsprej kan du hålla de rörliga plast-detaljerna i funktionsdugligt skick. Ytbehandlade och förkromade metalldelar ska hållas torra och vid behov behandlas med bilpolish eller krompasta. Små lackskador på underredet åtgärdar du med hjälp av ett lackstift, som finns att köpa i fackhandeln. Använd aldrig en högtrycksapparat för vagnens rengöring för den förstör hjulens insmörjade kullager och funktionsdelar (släpande och gnisslande biljuder uppstår). Hjul: Nedslitna hjulbussningar och fjädrar ska bytas i rätt tid.

2 ÅRS garanti

Vi lämnar 2 års garanti på denna produkt. Kontakta fackhandlaren, där du har köpt produkten, om du vill reklamera. Garantin gäller från datum när du får varan från din handlare. Förvara det ifyllda garantikortet, det av dig underskrivna överlåtelsebetyget och kassakvittot tills garantitiden gått ut för att kunna redovisa när du fått varan. En handläggning av reklamationer kan bara göras om alla dessa dokument uppvisas.

GARANTIN LÄMNAS FÖR:

Garantin avser alla material- och fabrikationsfel som existerade vid tidpunkten för varans överlåtande.

VI LÄMNAR INGEN GARANTI FÖR ...

Vi lämnar ingen garanti för defekter eller skador på den sålda varan, för vilka vi inte är ansvariga, i synnerhet inte för

■ naturligt slitage (nötning) och skador till följd av att varan överbelastats.
■ efterföljande fel, som uppkommit p g a att ingen hänsyn tagits till skador /fel och som leder till att reparationen försvåras.
■ skador till följd av olämplig eller icke fackmässig användning (se bruksanvisningen).
■ skador p g a felaktig montering eller idrifttagning.
■ skador förorsakade av slarvig behandling eller bristfällig skötsel av köpeobjektet.
■ skador p g a inte fackmässigt utförda ändringar på köpeobjektet.

GARANTIFALL ELLER INTE?

Rost: Ramen är rostskyddsbehandlad och på så vis ordentligt grundskyddad. Bristfällig skötsel kan dock leda till att rostfläckar uppkommer. Ingen garanti lämnas i detta avseende. Repor: Där repor förekommer rör det sig om normalt slitage och för detta kan ingen garanti lämnas. Mögel: Om delar i tyg blivit fuktiga eller våta måste de torkas ordentligt för att undvika mögelbildning (se bruksanvisningen). Ingen garanti kan lämnas för skador som uppstått p g a mögel. Tygens urblekning: Vi garanterar att tygerna uppfyller gällande normer. Det går emellertid inte att utesluta tygens urblekning genom solljus, påverkan av svett, rengöringsmedel, friktion (i synnerhet på ställen som utgör "greppområdet") eller alltför ofta genomförd tvätt och detta berättigar inte till reklamationer. Det går inte alltid att undvika smärre nyansskillnader mellan enskilda tillverkningsserier och därför kan ingen garanti lämnas för detta. Noppor bildas på tygerna: Ingen garanti lämnas mot att noppor bildas. Detta faller under allmän textilvård och kan enkelt åtgärdas med hjälp av en klädborste eller noppborttagare på samma sätt som exempelvis på en yllepullover. Sömmar, tryckknappar eller tyget går sönder: Vi ber dig att i samband med köpet noga kontrollera, att alla tygdelar, sömmar och tryckknappar är ordentligt sydda och fastsatta. Eventuella reklamationer angående sömmar eller defekta tryckknappar måste du lämna till din fackhandlare omedelbart efter det att du har upptäckt felet. Hjul: Barnvagnshjul är inte utbalanserade och därför kan hjulen skeva något. Nedslitna hjul hör till det naturliga slitaget. Får luftfyllda däck punkteringar så kan de enbart ha uppstått p g a yttre påverkan t ex genom vassa föremål eller körning med för lågt ringtryck. Ingen garanti kan lämnas för detta.

TÄNK PÅ FÖLJANDE I SAMBAND MED KÖPET

Kontrollera att vagnen levereras komplett och att inga delar saknas. Kontrollera att alla vagnens funktioner fungerar helt perfekt och bekräfta detta på överlåtelsebetyget.

GÖR SÅ HÄR OM DU VILL REKLAMERA

Meddela omedelbart ett eventuellt fel per telefon till den fackhandlare, där du har köpt vagnen. Din handlare talar om för dig hur du ska gå tillväga i forsättningen. Vi lämnar ingen garanti för säkerhetsrelevanta brister, som inte meddelats till fackhandlaren inom 30 dagar från det att de upptäckts. Vid handläggning av reklamationsärenden tillämpar vi produktspecifika värdeminskningar – vi hänvisar till våra Allmänna Affärsvillkor, som finns utlagda.

Vagnen skall skickas in i rengjort skick. Kraftigt nedsmutsade vagnar kan inte repareras.

ANVÄNDNING, SKÖTSEL OCH UNDERHÅLL

Barnvagnen är ett transportmedel för ditt barn och måste skötas och underhållas i enlighet med bruksanvisningen, för att den ska bibehålla sin ursprungliga kvalitet.
