BRUKSANVISNING Lite XL HARTAN

Demontering av svinghjulene

Denna modell är avsedd för barn fr o m 6 månader med en max. vikt upp till 15 kg. Använd denna modell tillsammans med en passande hopfällbar babylift för barn under 6 månader.

LITE XL

Denna modell är avsedd för barn från 0-3 år med en max. vikt upp till 15 kg.

Babyliften motsvarar DIN EN 1466:2008

Bottenmätt: 76,5 x 33,5 cm

Använd inte dessa modeller samtidigt när du joggar eller åker skateboard.

Hartan

1 Styre
2 Styrets låsanordning
3 Vred – teleskopstyrets inställning i höjdled
4 Hjullåsning
5 Låsbara svänghjul
6 Svänghjulets fäste
7 Parkeringsbroms
8 Reglerbar fjädring
9 Barer för Beinlasche
10 Öppning för luftcirkulation
11 Skyddsbygelreglering
12 Losstagning av skyddsbygeln
13 Inställning av ryggstödet
14 Säkerhetsbälten
15 Inställning av fotstödet
16 Automatisk låsning av överdelen
17 Lossningsspärr
18 Säkerhetsknapp för bärbygel
19 Spännbygel för hopfällbar babylift
20 Bärhandtag
21 Tvättbar invändig klädsel
22 Fastsättningsbygel
23 Parasollfäste
24 Frigöringsspak röd sportstolen

Vi gratulerar dig!

För att din baby ska känna sig säker och trygg har du bestämt dig för en förstklassig produkt från Hartan och därmed gjort ett mycket gott val. Förstklassig tillverkning och kontinuerlig, sträng kvalitetskontroll ger dig en garanti för att du under lång tid kommer att ha mycket stor glädje av din vagn från Hartan Vid fabrikation har textilier använts, som testats med avseende på skadliga ämnen, och detta innebär trygg säkerhet för din baby.

Obs! Vi ber dig att noggrant läsa alla anvisningar innan du tar din barnvagn i bruk, liksom att du sparar dem för eventuella framtida frågor. Om du inte följer dessa instruktioner kan detta negativt påverka ditt barns säkerhet.

Kontakta din fackhandlare om du inte förstår denna bruksanvisning eller om du vill ha mer information.

Se till att även andra användare är informerade om vagnens funktioner och säkerhetsanvisningarna

För ditt barns säkerhet

VARNING! Före användning ska du kontrollera att vagnen inte är skadad och att inga delar är spruckna eller har gått sönder. I sådant fall får vagnen under inga förhållanden användas.

VARNING! Undvik risken att ditt barn gör sig illa genom att hålla det på ett säkert avständ från vagnen vid dess upp- och hopfällning.

WARNING! Lämna aldrig barnet i vagnen utan tillsyn.

VARNING! Före användning ska du förvissa dig om att alla låsanordningar är stängda och att överdelen sitter ordentligt fast.

VARNING! Både körning i trappor eller över avsatser och en alltför tung belastning kan skada vagnen och utgöra en fara för ditt barn.

WARNING! Var noga med att alltid ha bromsen ilagd när du ställer vagnen ifrån dig och se till att den står stadigt i allmännakommunikationsmedel.

VÄRNING! Barnvagn, kärra och babylift utgör varken säng eller ersättning för vagga och får enbart användas för transport.

WARNING! Det är inte tillåtet att använda denna barnvagn samtidigt när du joggar, åker rullbräde eller dylikt eftersom det är farligt.

WARNING! Håll vagnen utom räckhåll för barn och på ett sådant sätt, att barn inte kan leka med den.

WARNING! Spänn alltid fast barnet med säkerhetsbältet.

WARNING! Sätt inte fast eventuella väskor i vagnens styre, eftersom detta negativt påverkar vagnens stabilitet.

VARNING! Denna modell är avsedd för 1 barn.

WARNING! Extra sittenheter är inte tillåtna på denna modell.

WARNING! Använd aldrig sittenheten, barnvagnens överdel och babyliften för att transportera ditt barn i bilen.

VARNING! Använd inte regnskyddet om du tagit bort suffletten (det finns fara för kvävning). Använd aldrig regnskyddet i gassande solsken om ditt barn befinner sig i vagnen (det finns fara för överhettning).

WARNING! Håll vagnen på ett säkert avständ från öppen eld och andra värmekällor.

WARNING! Eliminera alla plastpåsar efter uppackningen. Låt inte ditt barn leka med plastpåsarna (det finns fara för kvävning).

VARNING! Av säkerhetsskäl ska du enbart använda tillbehör och reservdelar från Hartan.

Bruksanvisning

Uppfällning av vagnen

Dra styret 1 uppåt tills styrets låsanordning 2 på båda sidor snäpper in i läge. VARNING! Förvissa dig före vagnens bruk om, att alla låsanordningar är lästa. Håll ditt barn på ett säkert avständ vid vagnens upp- och hopfällning.

Hopfällning av vagnen

Vrid vredet 3 inåt och tryck på teleskopstyret samtidigt så långt det går.

Håll vredet 3 i vridet läge, tryck på den röda tryckknappen 17 och tryck styret fortfarande kraftigt tills det lossar. VARNING! Tänk vid vagnens upp- och hopfällning och ryggstödets reglering att det vid oaktsamhet finns risk för skada om fingarna råkar i kläm.

I höjdled inställbart teleskopstyre

Vrid för lägets ändring vredet 3 inåt och dra styret 1 till önskat läge tills det snäpper in i läge på båda sidor.

Bakhjulens losstagning

Slå från parkeringsbromsen 7. Tryck på tryckknappen 4 och dra loss hjulet. Trä för hjulets återmontering hjulet på axeln så längt det går. Kontrollera att samtliga hjul är låsta i läge. Tryck därefter in tryckknappen.

Låsbara svänghjul

För att låsa svänghjulen ska du vrida spärrspaken 5 nedåt. Hjulen läser sig på båda sidor automatiskt i det ögonblick de befinner sig i körriktningen. Oppna låsningen genom att vrida spärrspaken 5 i vågrätt läge. Det rekommenderas att låsa svänghjulen för att undvika hjulens blockering om du kör på mycket ojämna vägar eller gator eller om du går mycket snabbt.

Losstagning av svänghjulen

Tryck på knappen i mitten av vridlocket 6 och dra loss svänghjulet från fästet. Vill du sätta på hjulet igen så skjut då hjulet med fästbultarna före in i fästet och tryck kraftigt tills hjulet hörbart snäpper in i läge

Slå på bromsen genom att trycka på den röda bromstangenten 7. Prova att skjuta iväg vagnen innan du ställer den ifrån dig. Slå från bromsen genom att trycka på den gröna bromstangenten 7.

VARNING! Var noga med att alltid ha bromsen ilagd innan du sätter i eller lyfter ur barnet.

Reglerbar fjädring

Genom att vrida på justerhandtaget 8 kan du ställa in en mjukare eller sportigare fjädring.

8 7 8

Bruksanvisning

Skyddsbygel

Tryck på bajonettlåset 12 när du vill dra ut skyddsbygeln helt. Var noga med att skyddsbygeln låser sig ordentligt i sitt läge när du sätter i den igen och att inga tygdelar råkar i kläm. Tryck på justerknapparna 11 om du vill positionera skydds bygeln i ett annat läge.

VÄRNING! Skyddsbygeln är inte avsedd att användas som bärhandtag för vagnen.

13

Ryggstödets reglering

Genom att öppna de båda blixtläsen 13 kan du ställa om ryggstödet för olika ligglägen.

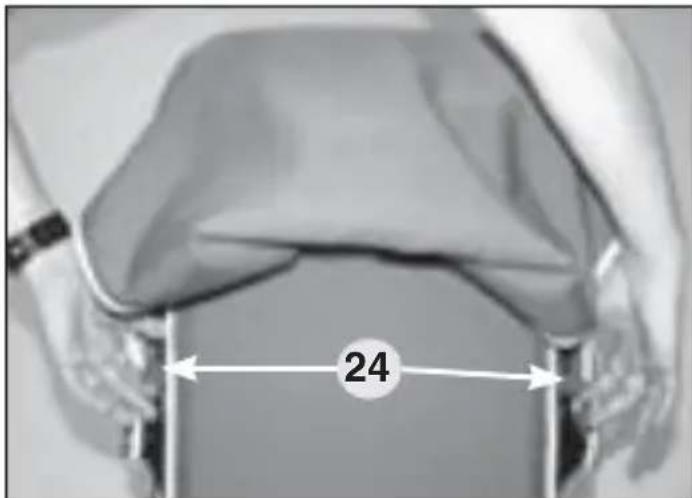

Sufflettens hopfällning

Vänd först fotstödet inåt och sedan skyddsbygeln neråt. Dra båda röda spakarna 24 uppåt och tryck samtidigt ryggstödet framåt. Suffletten kan nu fällas ihop.

24

15

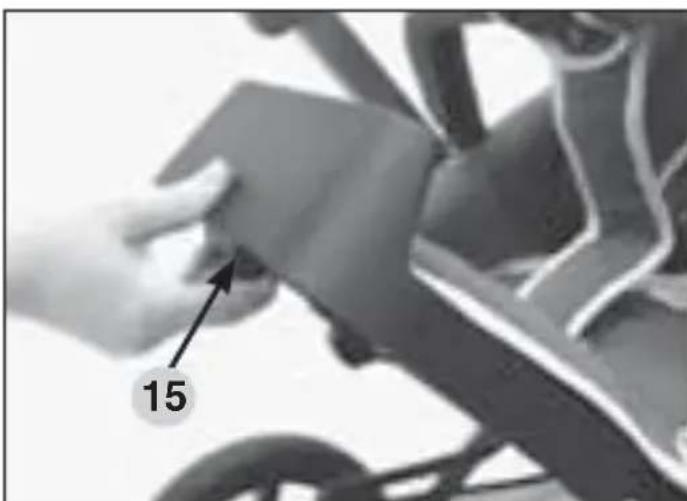

Fotstödets reglering

Dra i spaken 15 som befinner sig på fotstödets undersida och sänk ner fotstödet. Fotstödet snäpper automatiskt in i olika lägen när det lyfts uppåt.

Bruksanvisning

Säkerhetsbälte - WARNING!

Spänn fast ditt barn med bältet 14.

Använd alltid grenbältet D i kombination med midjebältet E. Var noga med att bältet sitter riktigt åt. Den riktiga inställningen gör du med justerspännen. Med tanke på säker fastsättning ska du vara noga med att trä bältets spänne genom grenbältets extra ögla F när du stänger spännet. Mindre barn kan inte "slira" ner från sätet när grenbältet D träs genom öglan G på sätet.

Öppna bältet så här: Öppna bältet genom att trycka på den röda pricken A och de båda tungorna B.

Öppna axelbälten genom att trycka på knapparna C.

Automatisk låsning av överdelen 16

Sätt vagnens sittdel eller överdel på stativramen så att de båda sidobultarna på vardera sidan snäpper in i läge i den härför avsedda öppningen. Skjut därefter kraftigt in överdelen så längt det går. Låsanordningarna stänger automatiskt på båda sidor med ett hörbart klickljud.

WARNING! Före användning ska du genom att dra vågrätt i överdelen

kontrollera att den sitter säkert fast!

Låsanordningen är inte stängd om du ännu ser den röda pricken i sidan.

För att öppna låsanordningen ska du trycka på den gröna pricken och samtidigt dra låsbygeln nedåt tills den snäpper in i läget och därpå kan du lyfta bort överdelen.

WARNING! Tjockare madrass än 2 cm får inte användas!

VARNING! Den bärbara korgen är enbart lämplig för ett barn, som ännu inte kan sätta sig själv upp resp rulla över på sidan eller stödja sig på händer och knän. Barnet får högst väga 9 kg.

WARNING! Ställ aldrig upp den bärbara korgen på någon form av ställning, utan enbart på ett stabilt, plant underlag.

WARNING! Använd inte den bärbara korgen, om delar har spruckit eller gått sönder. Kontrollera regelbundet handtag och botten med avseende på skador eller tecken på slitage.

VARNING! Tänk alltid på riskerna med öppen eld eller andra värmekällor, t ex elektriska radiatorer, gaslågor etc, om sådana befinner sig i omedelbar närhet av den bärbara korgen.

Fäst babyliften på underredet så här:

1. Ta bort sittvagnens del från underredet.
2. Placera babyliften på stativet så att båda bultarna i sidorna snäpper in i läge i fastsättningsramens öppningar 16.
3. Skjut därefter ordentligt in babyliften så långt det går. Låsanordningarna stänger automatiskt med ett hörbart klickljud.

VARNING! Kontrollera före användning genom att dra horisontellt i baby-liften att den är fastsatt på ett säkert sätt. Låset har inte låst ordentligt om du fortfarande kan se den röda punkten i sidan.

1. Babyliften kan tas bort genom att dra båda låsbyglarna nedåt till dess att de snäpper in i läge.

2. Vänd fästbyglarna 22 platt mot liftens bottenplatta om du vill bära baby-liften eller ställa den ifrån dig.

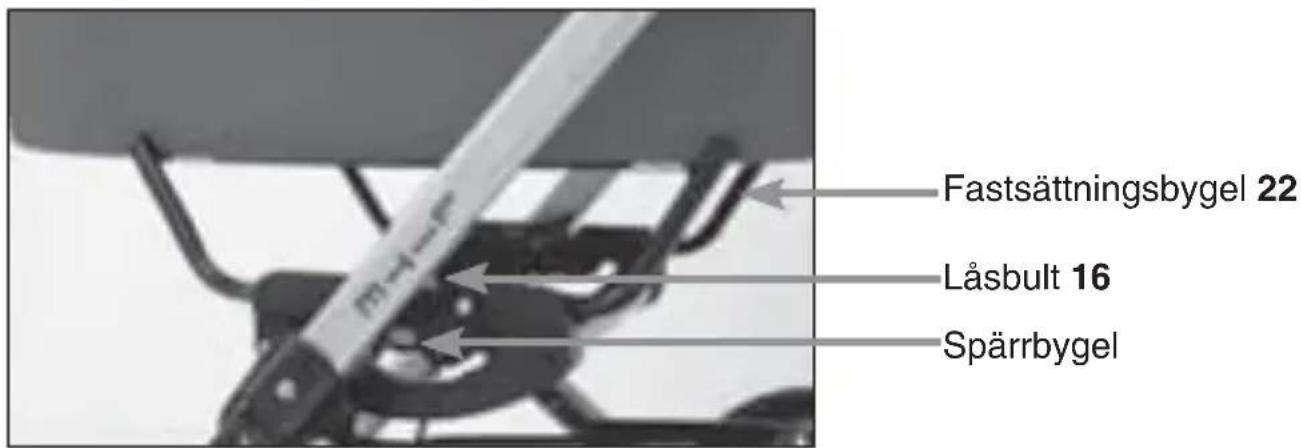

Fastsättningsbygel 22 Låsbult 16 Spärrbygel

Babyliftens funktioner

1. Sufflettbygeln är föresedd med ett grepp. Bär baby-liften genom att hålla i sufflettbygelns grepp. Kontrollera att bygeln snäpper ordentligt in i bärläge när du vill bära babyliften.

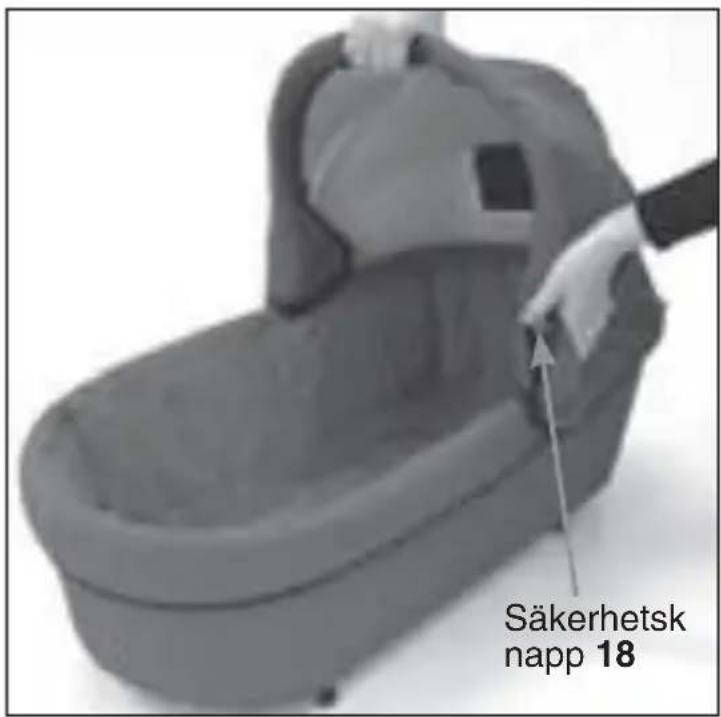

Tryck för bärbygelns nedfällning bakåt på båda röda säkerhetsknapparna 18 och fäll ner bygeln stegvis.

Säkerhetsk napp 18

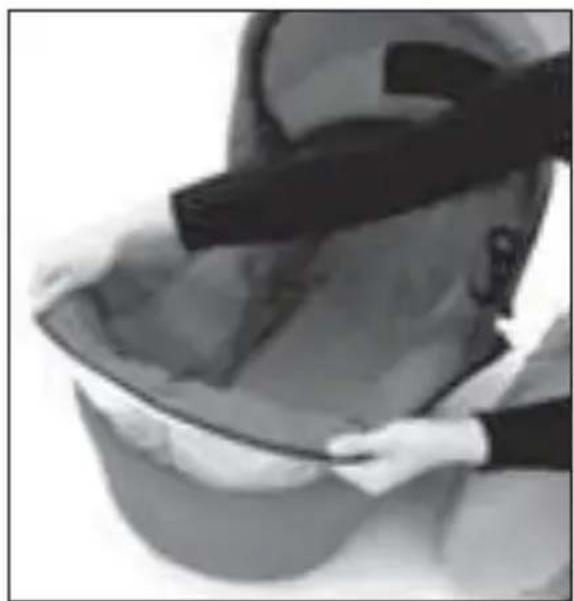

1. Babyliftens invändiga klädsel kan tas bort och tvättas (se Skötselanvisningarna). Öppna tryckknapparna och ta bort klädseln.

1. Babyliftens innerklädsel kan för tvättning tas loss genom att öppna blixtåset (följ skötselanvisningarna).

2. Fäll ihop babyliften genom att trycka alla fyra spännbyglarna 19 inåt. Tryck för babyliftens uppfällning spännbyglarna 19 utåt tills de snäpper in i läge.

Hopfällning 19

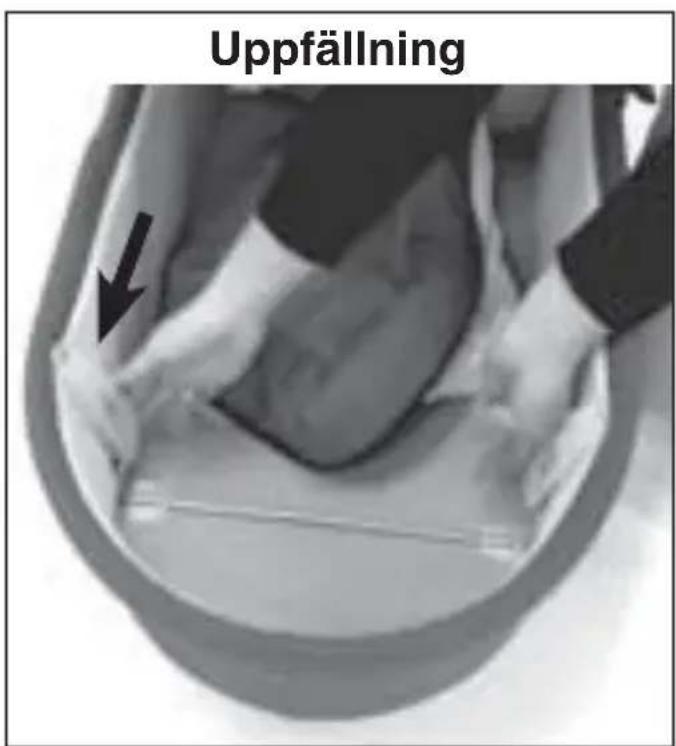

Uppfällning

Bruksanvisning

1. Öppna ventilationsluckan i suffletten för att förhindra att det blir för hett inuti suffletten. Gör så här: öppna blixtlåsen och fäst ventilationsluckans lock under laskan med kardborrebandet.

Öppna ventilationsluckan i suffletten så här.

Lämplighet för ditt barn

Modellen LITE är avsedd för barn från 6 månaders ålder och upp till 15 kg.

VARNING! Använd denna sittvagn bara när ditt barn redan kan sitta för sig själv. För barn under 6 månader får den bara användas i kombination med lämplig bärbar korg.

Modellen LITE XL är avsedd för barn mellan 0 och 12 månader och upp till 9 kg.

Alla de material, som vi har använt, är lättskötta.

Skötsel av tygdelar

Rengör nedsmutsade tygdelar med en torr klädborste eller med rent vatten (och torka med hårtork) men undvik kraftig gnuggning. Besvärliga fläckar kan du avlägsna med hjälp av milt tvättmedel. Alla tygdelar, som går att ta loss, kan du köra i tvättmaskinens fintvättprogram (30° C) med tvättmedel för fintvätt. Råkar du ut för regnväder så ska du efteråt med uppfälld sufflett torka av din vagn med en trasa i ett torrt, luftigt rum för att förhindra att fukt trängs genom sömmarna till delarna i tyg inuti vagnen, eftersom detta kunde resultera i att vattenränder uppstår. Ett garanterat skydd mot väder och vind får du bara med det av oss medlevererade skyddet, som även finns att köpa i fackhandeln. De material vi använt har många positiva egenskaper men de är mycket känsliga för intensivt solljus. Därför rekommenderar vi dig att ställa vagnen i skuggan.

Vagnens underrede kräver regelbunden skötsel. Hjulaxlarna måste rengöras och inoljas lätt var fjärde vecka. Med hjälp av silikonsprej kan du hålla de rörliga plastdetaljerna i funktionsdugligt skick. Ytbehandlade och förkromade metalldelar ska hållas torra och vid behov behandlas med bilpolish eller krompasta. Små lackskador på underredet åtgärdar du med hjälp av ett lackstift, som finns att köpa i fackhandeln. Använd aldrig en högtrycksapparat för vagnens rengöring för den förstör hjulens insmörjade kullager och funktionsdelar (släpande och gnisslande biljuder uppstår). Hjul: Nedslitna hjulbussningar och fjädrar ska bytas i rätt tid.

För däck

Du ska vara noga med att hålla rätt lufttryck i luftfyllda däck. Lufttrycket ska ligga mellan 1,5 och max 2 bar. WARNING! Du kommer snabbt upp i maximalt ringtryck – tänk på att överskridande kan leda till olyckor och skador! Undvik långtidsparkering av vagnar med luftfyllda däck på ljusa PVC- eller linoleumgolv, eftersom alla typer av gummidäck kan förorsaka svarta missfärgningar på dessa golvbeläggningar. För att undvika att däcken skevar efter det att luften har gått ur helt, ska du bara pumpa däcken till ungefär hälften och sedan rikta upp dem samt därefter pumpa upp dem helt.

Garanti och garantivillkor

2 ÅRS garanti

Vi lämnar 2 års garanti på denna produkt. Kontakta fackhandlaren, där du har köpt produkten, om du vill reklamera. Garantin gäller från datum när du får varan från din handlare. Förvara det ifyllda garantikortet, det av dig underskrivna överlåtelsebetyget och kassakvittot tills garantitiden gått ut för att kunna redovisa när du fått varan. En handläggning av reklamationer kan bara göras om alla dessa dokument uppvisas.

GARANTIN LÄMNAS FÖR:

Garantin avser alla material- och fabrikationsfel som existerade vid tidpunkten för varans överlåtande.

VI LÄMNAR INGEN GARANTI FÖR ...

Vi lämnar ingen garanti för defekter eller skador på den sålda varan, för vilka vi inte är ansvariga, i synnerhet inte för

■ naturligt slitage (nötning) och skador till följd av att varan överbelastats.
■ efterföljande fel, som uppkommit p g a att ingen hänsyn tagits till skador /fel och som leder till att reparationen försvåras.
■ skador till följd av olämplig eller icke fackmässig användning (se bruksanvisningen).
■ skador p g a felaktig montering eller idrifttagning.
■ skador förorsakade av slarvig behandling eller bristfällig skötsel av köpeobjektet.
■ skador p g a inte fackmässigt utförda ändringar på köpeobjektet.

GARANTIFALL ELLER INTE?

Rost: Underredet är rostskyddsbehandlat och på så vis ordentligt grundskyddad. Bristfällig skötsel kan dock leda till att rostfläckar uppkommer. Ingen garanti lämnas i detta avseende. Repor: Där repor förekommer rör det sig om normalt slitage och för detta kan ingen garanti lämnas. Mögel: Om delar i tyg blivit fuktiga eller våta måste de torkas ordentligt för att undvika mögelbildning (se bruksanvisningen). Ingen garanti kan lämnas för skador som uppstått p g a mögel. Tygens urblekning: Vi garanterar att tygerna uppfyller gällande normer. Det går emellertid inte att utesluta tygens urblekning genom solljus, påverkan av svett, rengöringsmedel, friktion (i synnerhet på ställen som utgör "greppområdet") eller allför ofta genomförd tvätt

och detta berättigar inte till reklamationer. Det går inte alltid att undvika smärre nyansskillnader mellan enskilda tillverkningsserier och därför kan ingen garanti lämnas för detta. Noppor bildas på tygerna: Ingen garanti lämnas mot att noppor bildas. Detta faller under allmän textilvård och kan enkelt åtgärdas med hjälp av en klädborste eller noppborttagare på samma sätt som exempelvis på en yllepullover. Sömmar, tryckknappar eller tyget går sönder: Vi ber dig att i samband med köpet noga kontrollera, att alla tygdelar, sömmar och tryckknappar är ordentligt sydda och fastsatta. Eventuella reklamationer angående sömmar eller defekta tryckknappar måste du lämna till din fackhandlare omedelbart efter det att du har upptäckt felet. Hjul: Barnvagnshjul är inte utbalanserade och därför kan hjulen skeva något. Nedslitna hjul hör till det naturliga slitaget. Får luftfyllda däck punkteringar så kan de enbart ha uppstått p g a yttre påverkan t ex genom vassa föremål eller körning med för lågt ringtryck. Ingen garanti kan lämnas för detta.

Garanti och garantivillkor

TÄNK PÅ FÖLJANDE I SAMBAND MED KÖPET

Kontrollera att vagnen levereras komplett och att inga delar saknas. Kontrollera att alla vagnens funktioner fungerar helt perfekt och bekräfta detta på överlåtelsebetyget.

GÖR SÅ HÄR OM DU VILL REKLAMERA

Meddela omedelbart ett eventuellt fel per telefon till den fackhandlare, där du har köpt vagnen. Din handlare talar om för dig hur du ska gå tillväga i forsättningen. Vi lämnar ingen garanti för säkerhetsrelevanta brister, som inte meddelats till fackhandlaren inom 30 dagar från det att de upptäckts. Vid handläggning av reklamationsärenden tillämpar vi produktspecifika värdeminskningar – vi hänvisar till våra Allmänna Affärsvillkor, som finns utlagda.

ANVÄNDNING, SKÖTSEL OCH UNDERHÅLL

Barnvagnen är ett transportmedel för ditt barn och måste skötas och underhållas i enlighet med bruksanvisningen, för att den ska bevara sin ursprungliga kvalitet.
