| Produkttyp | Barnvagn |
| Märke | Hartan |
| Modell | Rock it GTR |
| Rekommenderad ålder (sits) | Från 6 månader, upp till 22 kg |
| Ålder med anpassad liggdel | Mindre än 6 månader, upp till 9 kg |
| Maximal barnvikt | 22 kg |
| Fasthållningssystem | 5-punktssele med magnetiskt spänne |
| Ryggstödsjustering | Ja, två lutningsnivåer |
| Fotstödsjustering | Ja, med barnsäkerhet |
| Styreglagjustering | Ja, i höjdled |
| Fjädring | Justerbar med fjädrar (mjuk eller sportig) |
| Låsbroms | Ja, med röd/grön tryckknapp |
| Handbroms | Ja, justerbar |
| Svängbara hjul | Ja, låsbara |
| Kapell | Med avtagbart solskydd, justerbart |
| Skyddsbåge | Ja, avtagbar |
| Hopfällning | Ja, med säkerhetslåsning ett halvt varv |
| Användning för jogging/rullskridskor | Inte tillåten |
| Textilnormer | Öko-Tex 100 |
| Underhåll av tyger | Maskintvätt vid 30°C, skonsamt program |
| Underhåll av fjädring | Smörjning var 4:e vecka |
| Garanti | 2 år |
Vanliga frågor - Rock it GTR HARTAN
Användarfrågor om Rock it GTR HARTAN
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Barnvagn i PDF-format gratis! Hitta din manual Rock it GTR - HARTAN och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. Rock it GTR av märket HARTAN.
BRUKSANVISNING Rock it GTR HARTAN
Svingbare hjul med lås
Denna modell är avsedd för barn fr o m 6 månader med en max. vikt upp till 22 kg. Använd denna modell tillsammans med en passande babylift för barn under 6 månader.
Denna produkt är inte lämplig för jogging eller skating.
Lämplig ålder på barnet
Sportvagnsenheten på modell Rock it GTR passar för barn from 6 månader och upp till ca 22 kg.
WARNING! Använd denna sittenhet endast när barnet kan sitta självt och fr.o.m. en ålder på 6 månader.
För barn under 6 månaders ålder och med en maximal kroppsvikt på 9 kg, vilka inte ännu kan sätta sig upp själva resp. kan rulla åt sidan eller stödja sig på händer och knän, endast i kombination med lämplig babylift.
1 Styre
2 Låsanordning för styre
3 Vridbart säkerhetslås
4 Led på styre
5 Hjullåsning
6 Låsbart svänghjul
7 Parkeringsbroms
8 Reglerbar fjädring
9 Justerbar handbroms
9a Inställningsringen på undre Bowdenkabeln
10 Tystgående sufflettreglering
11 Solsufflett
12 Sufflett- och skyddsbygel vridbart
13 Inställning av ryggstödet
14 Säkerhetsbälte
15 Inställning av fotutrymme
16 Automatisk låsning av överdelen
17 Klimatzon
18 upplåsningsknapp
19 Teleskopfjädring
20 Solskärm
21 Fäste för parasoll
Vi gratulerar dig!
För att din baby ska känna sig säker och trygg har du bestämt dig för en förstklassig produkt från Hartan och därmed gjort ett mycket gott val. Förstklassig tillverkning och kontinuerlig, sträng kvalitetskontroll ger dig en garanti för att du under lång tid kommer att ha mycket stor glädje av din vagn från Hartan. Vid fabrikation har textilier använts, som testats med avseende på skadliga ämnen, och detta innebär trygg säkerhet för din baby.
Obs! Vi ber dig att noggrant läsa alla anvisningar innan du tar din barnvagn i bruk, liksom att du sparar dem för eventuella framtida frågor. Om du inte följer dessa instruktioner kan detta negativt påverka ditt barns säkerhet.
Kontakta din fackhandlare om du inte förstår denna bruksanvisning eller om du vill ha mer information. Se till att även andra användare är informerade om vagnens funktioner och säkerhetsanvisningarna.
För ditt barns säkerhet
VARNING! – Förvissa dig före vagnens bruk om, att alla låsanordningar är lästa.
WARNING! – Före användning ska du kontrollera att vagnen inte är skadad och att inga delar är spruckna eller har gått sönder.
I sådant fall får vagnen under inga förhållanden användas.
VARNING! – Kontrollera att barnet är utom räckhåll när vagnen skall fällas upp och fällas ihop, i syfte att undvika skador.
VARNING! – Lämna aldrig barnet i vagnen utan tillsyn.
WARNING! – Kontrollera före användningen att barnvagsinsatsen, sittenheten eller bilbarnstolen har lästs fast ordentligt.
WARNING! – Både körning i trappor eller över avsatser och en alltför tung belastning kan skada vagnen och utgöra en fara för ditt barn.
VARNING! – Var noga med att alltid ha bromsen ilagd när du ställer vagnen ifrån dig och se till att den står stadigt i allmännakommunikationsmedel.
WARNING! – Barnvagn, kärra och babylift utgör varken säng eller ersättning för vagga och får enbart användas för transport.
VARNING! – Det är inte tillåtet att använda denna barnvagn samtidigt när du joggar, åker rullbräde eller dylikt eftersom det är farligt.
WARNING! – Håll vagnen utom räckhåll för barn och på ett sådant sätt, att barn inte kan leka med den.
WARNING! –Använd alltid bältessystemet.
WARNING! – Häng inga väskor eller annan last på handtaget, ryggstödet eller på vagnens sidor - det försämrar vagnens stabilitet.
WARNING! – Denna modell är avsedd för 1 barn.
VARNING! – Extra sittenheter är inte tillåtna på denna modell.
WARNING! – Sittenhet, barnvagnsinsats och bärväska får inte användas till transport i bil.
WARNING! – Använd inte regnskyddet om du tagit bort suffletten (det finns fara för kvävning). Använd aldrig regnskyddet i gassande solsken om ditt barn befinner sig i vagnen (det finns fara för överhettning).
VARNING! –Håll vagnen på ett säkert avständ från öppen eld och andra värmekällor.
WARNING! – Eliminera alla plastpåsar efter uppackningen. Låt inte ditt barn leka med plastpåsarna (det finns fara för kvävning).
VARNING! – Tillbehörs- och reservdelar som inte har godkänts av tillverkaren får inte användas.
WARNING! Vid öppnande och hopfällning av stativet och vid justering av ryggstödet kan klämriskpunkter uppstå som kan medföra skador vid oaktsamhet. Se till att hålla ett säkert avständ till barnet.
Uppfällning av vagnen
Genom att trycka på låsknapparna 4 ställer du styrets överdel vågrätt. Dra sedan styret 1 uppåt till dess att styrets låsanordning 2 går i ingrepp.
WARNING! Förvissa dig före bruk om, att alla låsanordningar är låsta!
Hopfällning av vagnen
Vrid säkerhetslåset 3 inåt till dess att styret 1 lossar, tryck sedan styret nedåt och fäll ihop vagnen. Genom att trycka på läsknapparna 4 kan du fälla styrets överdel inåt.
Höjdinställning av styrets överdel
Tryck på låsknapparna på båda sidor om styrets led 4 och ställ in styrets överdel 1 i önskad position.
Avlägsnande av hjulen
Öppna parkeringsbromsen 7. Tryck på knappen 5 för att ta av eller sätta dit hjulet. Se till att hjulet hamnar korrekt på plats.
Låsbara svänghjul
För att låsa svänghjulen ska du vrida på vridlocken 6 tills den röda punkten blir synlig. Hjulen läser sig automatiskt i det ögonblick de befinner sig i körriktningen. Vrid på vridlocken 6 tills den gröna punkten blir synlig när du vill öppna låsningen. För att ta av hjulet: tryck på knappen i mitten av kapseln 6 och dra ut hjulet ur fästet. För att sätta fast hjulet: sätt i hjulet med fästbulten i fästet, tills att det klickar på plats.
Solsufflett
Solskyddet kan fällas in eller tas av med blixtlåset.
Justera handbromsen
Handbromsen kan justerasgenom att vrida på inställningsringen 9. Med inställningsringen 9a som hänger på undre Bowdenkabeln går det att individuellt reglera vardera bakhjulets bromsverkan.
Reglerbar fjädring
Genom att vrida på justerhandtaget 8 kan du ställa in en mjukare eller sportigare fjädring.
Parkeringsbroms
Slå på bromsen genom att trycka på den röda bromstangenten 7. Prova att skjuta iväg vagnen innan du ställer den ifrån dig. Slå från bromsen genom att trycka på den gröna bromstangenten 7.
WARNING! Var noga med att alltid ha bromsen ilagd innan du sätter i eller lyfter ur barnet.
Sufflett och skyddsbygel
Sedan du tryckt på bajonettlåset 12 går det att dra ut suffletten eller skyddsbygeln. Var noga med att inga tygdelar råkar i kläm och att skydds bygeln läser sig ordentligt i sitt läge när du sätter i den igen. Vrid skydds bygeln genom att trycka på justerknapparna.
WARNING! Sufflettbygeln och skydds bygeln är inte avsedda att användas som bärhandtag för kärran.

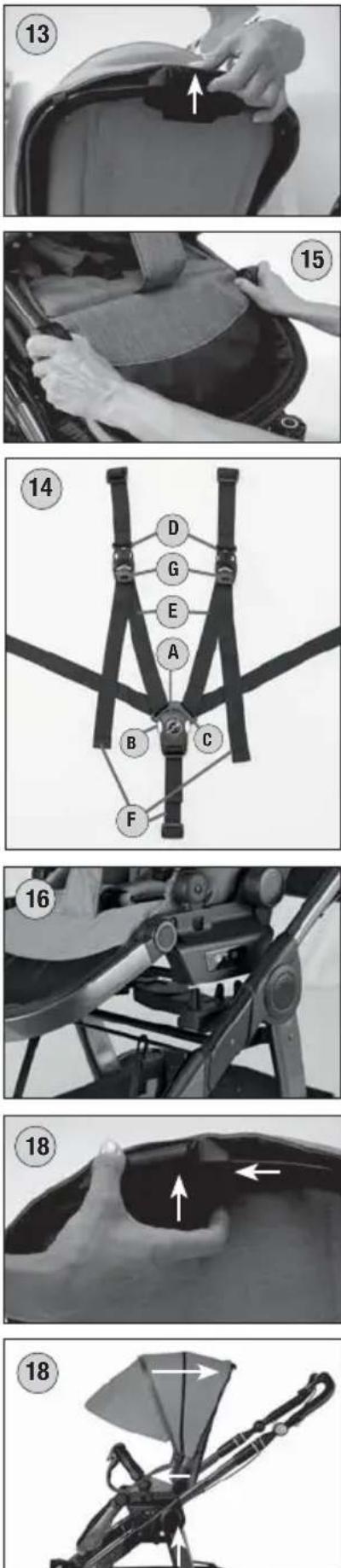

Justera ryggstödet och fäll sitsen
Genom att ställa upp justeringsspaken 13 på baksidan kan fällsitsen ändras i två steg från sitt- till liggposition.
Inställning av fotstödet
Genom samtidig intryckning av de båda röda säkerhetsknapparna 15 går det att sänka ned fotstödet. Vid lyftning sker lägesinställningen auto matiskt.
Säkerhetsbälte - WARNING!
Spänn fast barnet med 5-punktsbältet 14.
Se till att axelremmarna D är isatta och att bältet ligger an ordentligt. Du kan ställa in bältets längd med bandändarna F, du kan ställa in axel- och höftbnden genom att fälla upp snabblåsspännet G och dra i bältet E.
Öppna bältet: Tryck ihop de båda knapparna B och ta bort magnetspännet A. Nu kan den undre fixeringen C tas bort lätt.
Stäng bältet: För ihop de båda fixeringarna C och sätt på magnetspännet A nu stängs låset automatiskt.
Automatiskt överdelslås
Sätt på sittenheten på underredet så att båda fästöverdelarna sitter på de avsedda spärrbultarna. Låsningarna 16 stängs på båda sidor automatiskt när du trycker till sittenheten.
VARNING! Kontrollera att sittenheten sitter säkert före användning!
Tryck på säkringsknappen på höger sida om upplåsningsknappen på baksidan om fällsitsen för att öppna låsningen och tryck sedan på upplåsningsknappen helt till anslag.
Ta tag i skyddsbygeln med den andra handen och ta av sittenheten.
Alla de material, som vi har använt, är lättskötta.
Skötsel av tygdelar
Rengör nedsmutsade tygdelar med en torr klädborste eller med rent vatten (och torka med hårtork) men undvik kraftig gnuggning. Besvärliga fläckar kan du avlägsna med hjälp av milt tvättmedel. Alla tygdelar, som går att ta loss, kan du köra i tvättmaskinens fintvättprogram (30° C) med tvättmedel för fintvätt. Råkar du ut för regnväder så ska du efteråt med uppfälld sufflett torka av din vagn med en trasa i ett torrt, luftigt rum för att förhindra att fukt trängs genom sömmarna till delarna i tyg inuti vagnen, eftersom detta kunde resultera i att vattenränder uppstår. Ett garanterat skydd mot väder och vind får du bara med det av oss medlevererade skyddet, som även finns att köpa i fackhandeln. De material vi använt har många positiva egenskaper men de är mycket känsliga för intensivt solljus. Därför rekommenderar vi dig att ställa vagnen i skuggan.
Vagnens underrede kräver regelbunden skötsel. Hjulaxlarna måste rengöras och inoljas lätt var fjärde vecka. Före inoljning av hjul- och insticksaxlarna måste man se till att axlarna är helt rena från smuts och sand, annars äventyras låsmekanismens funktion. Med hjälp av silikonsprej kan du hålla de rörliga plastdetaljerna i funktionsdugligt skick. Ytbehandlade och förkromade metalldelar ska hållas torra och vid behov behandlas med bilpolish eller krompasta. Små lackskador på underredet åtgärdar du med hjälp av ett lackstift, som finns att köpa i fackhandeln.
Använd aldrig en högtrycksapparat för vagnens rengöring för den förstör hjulens insmörjade kullager och funktionsdelar (släpande och gnisslande biljuder uppstår).
Hjul: Nedslitna hjulbussningar och fjädrar ska bytas i rätt tid.
Garanti och garantivillkor
2 ÅRS garanti
Vi lämnar 2 års garanti på denna produkt. Kontakta fackhandlaren, där du har köpt produkten, om du vill reklamera. Garantin gäller från datum när du får varan från din handlare. Förvara det ifyllda garantikortet, det av dig underskrivna överlåtelsebetyget och kassakvittot tills garantitiden gått ut för att kunna redovisa när du fått varan. En handläggning av reklamationer kan bara göras om alla dessa dokument uppvisas.
GARANTIN LÄMNAS FÖR:
Garantin avser alla material- och fabrikationsfel som existerade vid tidpunkten för varans överlåtande.
VI LÄMNAR INGEN GARANTI FÖR ...
Vi lämnar ingen garanti för defekter eller skador på den sålda varan, för vilka vi inte är ansvariga, i synnerhet inte för
■ naturligt slitage (nötning) och skador till följd av att varan överbelastats.
■ efterföljande fel, som uppkommit p g a att ingen hänsyn tagits till skador /fel och som leder till att reparationen försvåras.
■ skador till följd av olämplig eller icke fackmässig användning (se bruksanvisningen).
■ skador p g a felaktig montering eller idrifttagning.
■ skador förorsakade av slarvig behandling eller bristfällig skötsel av köpeobjektet.
■ skador p g a inte fackmässigt utförda ändringar på köpeobjektet.
Garanti och garantivillkor
GARANTIFALL ELLER INTE?
Rost: Ramen är rostskyddsbehandlad och på så vis ordentligt grundskyddad. Bristfällig skötsel kan dock leda till att rostfläckar uppkommer. Ingen garanti lämnas i detta avseende.
Repor: Där repor förekommer rör det sig om normalt slitage och för detta kan ingen garanti lämnas.
Mögel: Om delar i tyg blivit fuktiga eller våta måste de torkas ordentligt för att undvika mögelbildning (se bruksanvisningen). Ingen garanti kan lämnas för skador som uppstått p g a mögel.
Tygens urblekning: Vi garanterar att tygerna uppfyller gällande normer. Det går emellertid inte att utesluta tygens urblekning genom solljus, påverkan av svett, rengöringsmedel, friktion (i synnerhet på ställen som utgör "greppområdet") eller alltför ofta genomförd tvätt och detta berättigar inte till reklamationer. Det går inte alltid att undvika smärre nyansskillnader mellan enskilda tillverkningsserier och därför kan ingen garanti lämnas för detta.
Noppor bildas på tygerna: Ingen garanti lämnas mot att noppor bildas. Detta faller under allmän textilvård och kan enkelt åtgärdas med hjälp av en klädborste eller noppborttagare på samma sätt som exempelvis på en yllepullover.
Sömmar, tryckknappar eller tyget går sönder: Vi ber dig att i samband med köpet noga kontrollera, att alla tygdelar, sömmar och tryckknappar är ordentligt sydda och fastsatta. Eventuella reklamationer angående sömmar eller defekta tryckknappar måste du lämna till din fackhandlare omedelbart efter det att du har upptäckt felet.
Hjul: Barnvagnshjul är inte utbalanserade och därför kan hjulen skeva något. Nedslitna hjul hör till det naturliga slitaget. Får luftfyllda däck punkteringar så kan de enbart ha uppstått p g a yttre påverkan t ex genom vassa föremål eller körning med för lågt ringtryck. Ingen garanti kan lämnas för detta.
TÄNK PÅ FÖLJANDE I SAMBAND MED KÖPET
Kontrollera att vagnen levereras komplett och att inga delar saknas. Kontrollera att alla vagnens funktioner fungerar helt perfekt och bekräfta detta på överlåtelsebetyget.
GÖR SÅ HÄR OM DU VILL REKLAMERA
Meddela omedelbart ett eventuellt fel per telefon till den fackhandlare, där du har köpt vagnen. Din handlare talar om för dig hur du ska gå tillväga i forsättningen. Vi lämnar ingen garanti för säkerhets-relevanta brister, som inte meddelats till fackhandlaren inom 30 dagar från det att de upptäckts. Vid handläggning av reklamationsärenden tillämpar vi produktspecifika värdeminskningar – vi hänvisar till våra Allmänna Affärsvillkor, som finns utlagda.
Vagnen skall skickas in i rengjort skick. Kraftigt nedsmutsade vagnar kan inte repareras.
ANVÄNDNING, SKÖTSEL OCH UNDERHÅLL
Barnvagnen är ett transportmedel för ditt barn och måste skötas och underhållas i enlighet med bruksanvisningen, för att den ska bibehålla sin ursprungliga kvalitet.
