Produkttyp	Barnvagn
Varumärke	Hartan
Modell	VIP GTX
Rekommenderad ålder	Från 6 månader (med liggvagn från födseln)
Maximal barnvikt	22 kg
Barnvagnens vikt	Cirka 12 kg (uppskattning)
Mått (utfälld)	Cirka 110 x 60 x 105 cm (uppskattning)
Material	Tyget testat öko-tex 100, rostskyddsbehandlad metallram
Hjul	Bakhjul med broms, framhjul svängbara med låsning
Fjädring	Justerbar fjäderupphängning (mjuk eller sportig)
Styre	Höjdjusterbar teleskopisk med vridbart handtag
Ryggstöd	Justerbart i flera lägen, upp till helt liggande
Säkerhetssele	5-punkts med magnetiskt spänne
Kapuschong	Med skyddsbåge, avtagbar, inbyggt solskydd
Broms	Fotbroms (röd för bromsning, grön för att lossa)
Hopvikning	Kompakt ihopvikning genom att manövrera styret
Användning	Avsedd för promenad, inte för jogging eller rullskridskor
Underhåll	Tvättbara textilier i maskin 30°C; smörj axlar var 4:e vecka
Tillbehör	Regnskydd, liggvagn (tillval)
Garanti	2 år (förbehåll för angivna villkor)
Reservdelar	Använd endast Hartan-godkända tillbehör
Reparerbarhet	Hjul, fjädrar och glidlager utbytbara

Vanliga frågor - VIP GTX HARTAN

Från vilken ålder kan jag använda barnvagnen VIP GTX?

Barnvagnen är lämplig från 6 månader. För en nyfödd måste en lämplig liggvagn användas.

Vilken är den maximala vikten?

Maximal barnvikt är 22 kg.

Hur viker man ihop barnvagnen?

Vrid teleskopstyrets handtag ett halvt varv, tryck sedan styret bestämt framåt medan du trycker på den röda knappen för att lossa.

Hur justerar man styrets höjd?

Vrid justeringshandtaget ett halvt varv, skjut styret till önskad höjd, släpp sedan så att det låser på båda sidor.

Hur underhåller man fjädringen?

Rengör och smörj lätt hjulaxlarna var fjärde vecka. Använd en silikonspray för plastens rörliga delar.

Hur rengör man textilierna?

De avtagbara tygdelarna tvättas i maskin vid 30°C (skonsam cykel). Undvik högtryckstvätt som skadar lagren.

Är barnvagnen lämplig för jogging?

Nej. Det är starkt avrådan att använda denna produkt för jogging eller rullskridskor på grund av risk för tippning.

Hur använder man parkeringsbromsen?

Tryck på den röda knappen för att bromsa, och på den gröna knappen för att lossa. Kontrollera alltid låsningen innan du placerar eller tar ut barnet.

Hur spänner man säkerhetsbältet?

5-punktsbältet stängs med ett magnetiskt spänne. Sätt ihop de två nedre fästena, klicka sedan fast spännet. Justera remmarnas spänning.

Vilka tillbehör är kompatibla?

Använd endast Hartan-godkända tillbehör och reservdelar, som liggvagn eller regnskydd. Fäst inte väskor på styret eller ryggstödet.

BRUKSANVISNING VIP GTX HARTAN

Demontering av svinghjulene

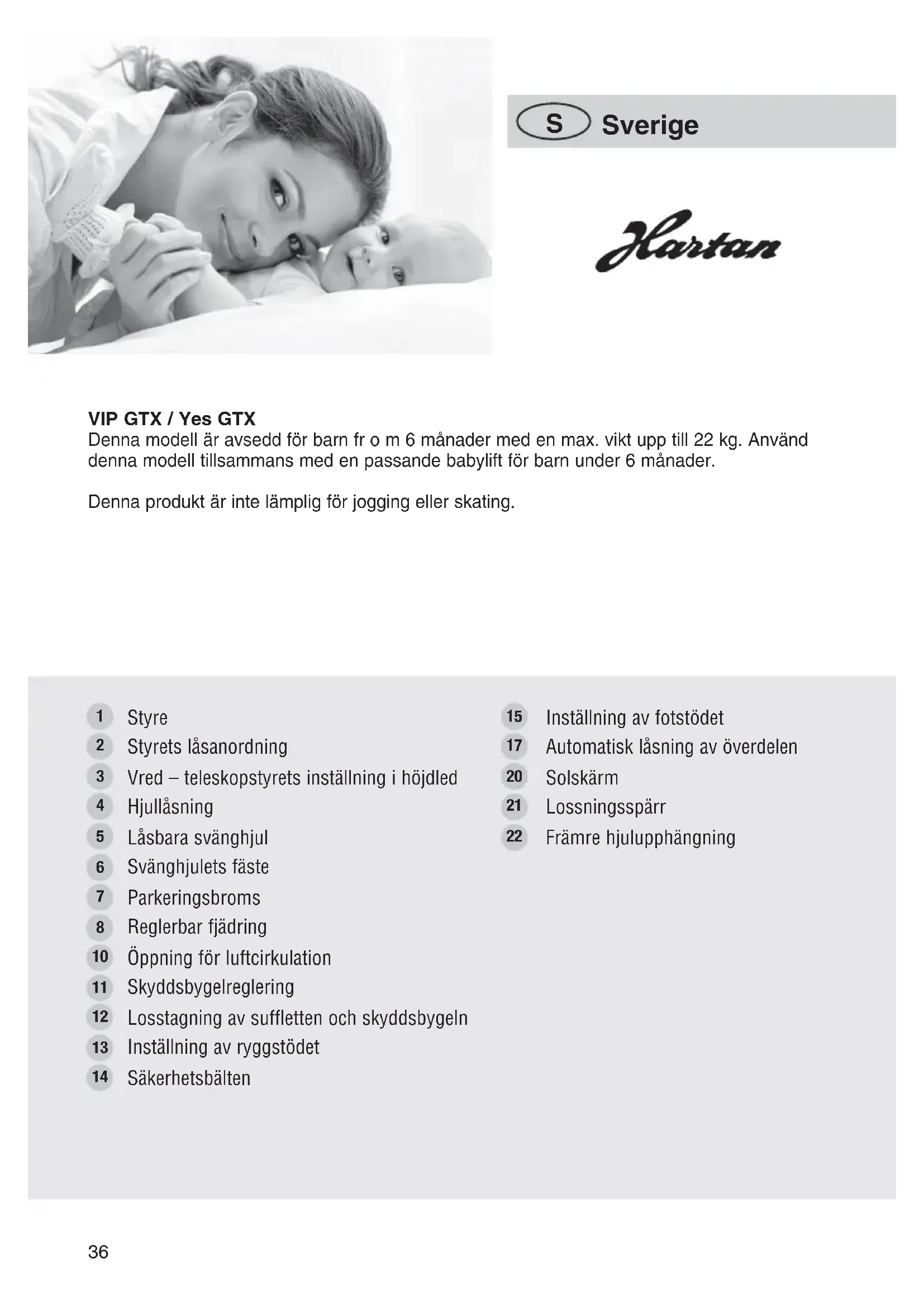

Denna modell är avsedd för barn fr o m 6 månader med en max. vikt upp till 22 kg. Använd denna modell tillsammans med en passande babylift för barn under 6 månader.

Denna produkt är inte lämplig för jogging eller skating.

1 Styre
2 Styrets låsanordning
3 Vred – teleskopstyrets inställning i höjdled
4 Hjullåsning
5 Låsbara svänghjul
6 Svänghjulets fäste
7 Parkeringsbroms
8 Reglerbar fjädring
10 Öppning för luftcirkulation
11 Skyddsbygelreglering
12 Losstagning av suffletten och skyddsbygeln
13 Inställning av ryggstödet
14 Säkerhetsbälten

15 Inställning av fotstödet

17 Automatisk låsning av överdelen

20 Solskärm

21 Lossningsspärr

22 Främre hjulupphängning

Vi gratulerar dig!

För att din baby ska känna sig säker och trygg har du bestämt dig för en förstklassig produkt från Hartan och därmed gjort ett mycket gott val. Förstklassig tillverkning och kontinuerlig, sträng kvalitetskontroll ger dig en garanti för att du under lång tid kommer att ha mycket stor glädje av din vagn från Hartan. Vid fabrikation har textilier använts, som testats med avseende på skadliga ämnen, och detta innebär trygg säkerhet för din baby.

OBS! VI BER DIG ATT NOGGRANT LÄSA ALLA ANVISNINGAR INNAN DU TAR DIN BARNVAGN I BRUK, LIKSOM ATT DU SPARAR DEM FÖR EVENTUELLA FRAMTIDA FRÅGOR. OM DU INTE FÖLJER DESSA INSTRUKTIONER KAN DETTA NEGATIVT PÅVERKA DITT BARNS SÄKERHET.

Kontakta din fackhandlare om du inte förstår denna bruksanvisning eller om du vill ha mer information. Se till att även andra användare är informerade om vagnens funktioner och säkerhetsanvisningarna.

För ditt barns säkerhet

VARNING! – Förvissa dig före vagnens bruk om, att alla låsanordningar är låsta.

WARNING! – Före användning ska du kontrollera att vagnen inte är skadad och att inga delar är spruckna eller har gått sönder.

I sådant fall får vagnen under inga förhållanden användas.

VARNING! – Kontrollera att barnet är utom räckhåll när vagnen skall fällas upp och fällas ihop, i syfte att undvika skador.

WARNING! – Lämna aldrig barnet i vagnen utan tillsyn.

WARNING! – Kontrollera före användningen att barnvagsinsatsen, sittenheten eller bilbarnstolen har lästs fast ordentligt.

WARNING! – Både körning i trappor eller över avsatser och en alltför tung belastning kan skada vagnen och utgöra en fara för ditt barn.

WARNING! – Var noga med att alltid ha bromsen ilagd när du ställer vagnen ifrån dig och se till att den står stadigt i allmännakommunikationsmedel.

WARNING! – Barnvagn, kärra och babylift utgör varken säng eller ersättning för vagga och får enbart användas för transport.

VARNING! – Det är inte tillåtet att använda denna barnvagn samtidigt när du joggar, åker rullbräde eller dylikt eftersom det är farligt.

VARNING! – Håll vagnen utom räckhåll för barn och på ett sådant sätt, att barn inte kan leka med den.

WARNING! –Använd alltid bältessystemet.

WARNING! – Häng inga väskor eller annan last på handtaget, ryggstödet eller på vagnens sidor - det försämrar vagnens stabilitet.

WARNING! – Denna modell är avsedd för 1 barn.

VARNING! – Extra sittenheter är inte tillåtna på denna modell.

WARNING! – Sittenhet, barnvagnsinsats och bärväska får inte användas till transport i bil.

VARNING! – Använd inte regnskyddet om du tagit bort suffletten (det finns fara för kvävning). Använd aldrig regnskyddet i gassande solsken om ditt barn befinner sig i vagnen (det finns fara för överhettning).

WARNING! –Håll vagnen på ett säkert avständ från öppen eld och andra värmekällor.

VARNING! – Eliminera alla plastpåsar efter uppackningen. Låt inte ditt barn leka med plastpåsarna (det finns fara för kvävning).

VARNING! – Tillbehörs- och reservdelar som inte har godkänts av tillverkaren får inte användas.

Bruksanvisning

WARNING! Vid öppnande och hopfällning av stativet och vid justering av ryggstödet kan klämriskpunkter uppstå som kan medföra skador vid oaktsamhet. Se till att hålla ett säkert avständ till barnet.

Uppfällning av vagnen

Dra styret 1 uppåt tills styrets låsanordning 2 på båda sidor snäpper in i läge.

Hopfällning av vagnen

Vrid vredet 3 inät och tryck på teleskopstyret samtidigt så längt det går. Håll vredet 3 i vridet läge, tryck på den röda tryckknappen 21 och tryck styret fortfarande kraftigt tills det lossar.

I höjdled inställbart teleskopstyre

Vrid för lägets ändring vredet 3 inåt och dra styret 1 till önskat läge tills det snäpper in i läge på båda sidor.

Bakhjulens losstagning

Slå från parkeringsbromsen 7. Tryck på tryckknappen 4 och dra loss hjulet. Trä för hjulets återmontering hjulet på axeln så långt det går. Kontrollera att samtliga hjul är låsta i läge. Tryck därefter in tryckknappen.

Låsbara svänghjul

För att låsa svänghjulen ska du vrida spärrspaken 5 nedåt. Hjulen läser sig på båda sidor automatiskt i det ögonblick de befinner sig i körriktningen. Öppna låsningen genom att vrida spärrspaken 5 i vägrätt läge. Det rekommenderas att låsa svänghjulen för att undvika hjulens blockering om du kör på mycket ojämna vägar eller gator eller om du går mycket snabbt.

Losstagning av svänghjulen

Tryck på knappen i mitten av vridlocket 6 och dra loss svänghjulet från fästet. Vill du sätta på hjulet igen så skjut då hjulet med fästbultarna före in i fästet och tryck kraftigt tills hjulet hörbart snäpper in i läge.

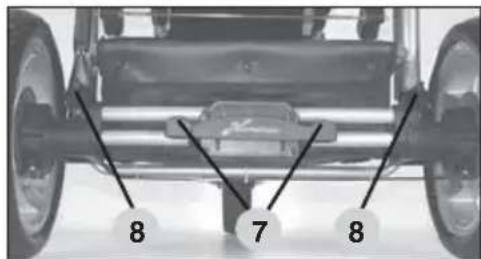

Parkeringsbroms

Slå på bromsen genom att trycka på den röda bromstangenten 7. Prova att skjuta iväg vagnen innan du ställer den ifrån dig. Slå från bromsen genom att trycka på den gröna bromstangenten 7.

WARNING! Var noga med att alltid ha bromsen ilagd innan du sätter i eller lyfter ur barnet.

8 7 8

Reglerbar fjädring

Genom att vrida på justerhandtaget 8 kan du ställa in en mjukare eller sportigare fjädring.

Sufflett och skyddsbygel

Sedan du tryckt på bajonettlåset 12 kan du dra ut suffletten eller skyddsbygeln. Var noga med att inga tygdelar råkar i kläm och att skyddsbygeln låser sig ordentligt i sitt läge när du sätter i den igen. Skyddsbygeln kan vridas till annat läge genom att trycka på justerknapparna 11.

WARNING! Sufflettbygeln och skyddsbygeln är inte avsedda att användas som bärhandtag för vagnen.

Justera ryggstödet och fäll sitsen

Genom att ställa upp justeringsspaken 13 på baksidan kan fällsitsen ändras i två steg från sitt- till liggposition.

Inställning av fotstödet

Genom samtidig intryckning av de båda röda säkerhetsknapparna 15 går det att sänka ned fotstödet. Vid lyftning sker lägesinställningen automatiskt.

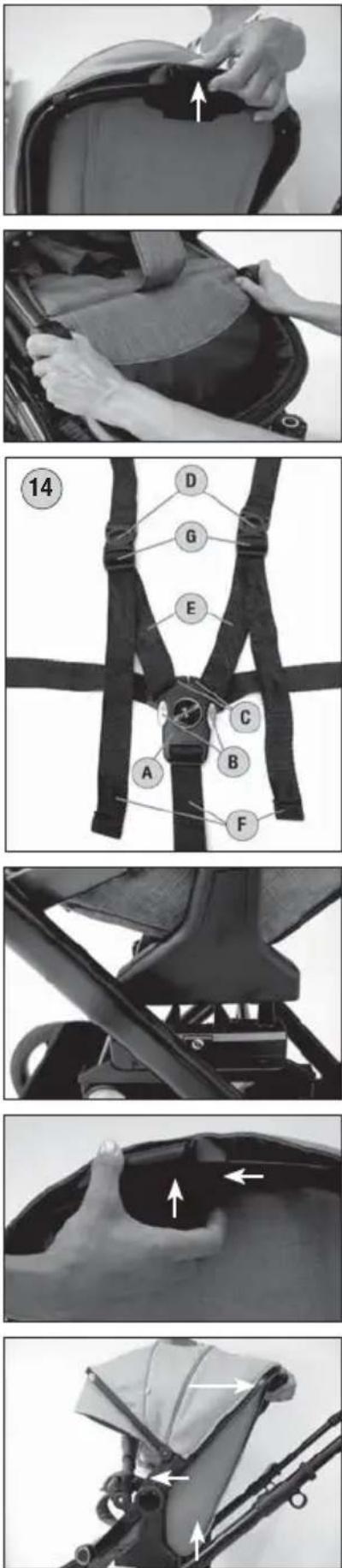

Säkerhetsbälte - WARNING!

Spänn fast barnet med 5-punktsbältet 14.

Se till att axelremmarna D är isatta och att bältet ligger an ordentligt. Du kan ställa in bältets längd med bandändarna F, du kan ställa in axel- och höftbnden genom att fälla upp snabblåsspännet G och dra i bältet E.

Öppna bältet: Tryck ihop de båda knapparna B och ta bort magnetspännet A. Nu kan den undre fixeringen C tas bort lätt.

Stäng bältet: För ihop de båda fixeringarna C och sätt på magnetspännet A nu stängs låset automatiskt.

Automatiskt överdelslås

Sätt på sittenheten på underredet så att båda fästöverdelarna sitter på de avsedda spärrbultarna. Låsningarna 17 stängs på båda sidor automatiskt när du trycker till sittenheten.

WARNING! Kontrollera att sittenheten sitter säkert före användning!

Tryck på säkringsknappen på höger sida om upplåsningsknappen på baksidan om fällsitsen för att öppna låsningen och tryck sedan på upplåsningsknappen helt till anslag.

Ta tag i skyddsbygeln med den andra handen och ta av sittenheten.

Bruksanvisning

Lämplighet för barnet

Sittenheten är avsedd för barn från 6 månaders ålder upp till 22 kg.

VARNING! Denna produkt är avsedd endast för ett barn som ännu inte självt kan sätta sig upp, rulla över på sidan eller stödja sig på händer och knän.

Barnets max.vikt: 9 kg.

Dessa mjukliftar får aldrig placeras på ett stativ.

Kontroll och skötsel

Alla de material, som vi har använt, är lättskötta.

Skötsel av tygdelar

Rengör nedsmutsade tygdelar med en torr klädborste eller med rent vatten (och torka med hårtork) men undvik kraftig gnuggning. Besvärliga fläckar kan du avlägsna med hjälp av milt tvättmedel. Alla tygdelar, som går att ta loss, kan du köra i tvättmaskinens fintvättprogram (30° C) med tvättmedel för fintvätt. Råkar du ut för regnväder så ska du efteråt med uppfälld sufflett torka av din vagn med en trasa i ett torrt, luftigt rum för att förhindra att fukt trängs genom sömmarna till delarna i tyg inuti vagnen, eftersom detta kunde resultera i att vattenränder uppstår. Ett garanterat skydd mot väder och vind får du bara med det av oss medlevererade skyddet, som även finns att köpa i fackhandeln. De material vi använt har många positiva egenskaper men de är mycket känsliga för intensivt solljus. Därför rekommenderar vi dig att ställa vagnen i skuggan.

Vagnens underrede kräver regelbunden skötsel. Hjulaxlarna måste rengöras och inoljas lätt var fjärde vecka. Före inoljning av hjul- och insticksaxlarna måste man se till att axlarna är helt rena från smuts och sand, annars äventyras låsmekanismens funktion. Med hjälp av silikonsprej kan du hålla de rörliga plast-detaljerna i funktionsdugligt skick. Ytbehandlade och förkromade metalldelar ska hållas torra och vid behov behandlas med bilpolish eller krompasta. Små lackskador på underredet åtgärdar du med hjälp av ett lackstift, som finns att köpa i fackhandeln. Använd aldrig en högtrycksapparat för vagnens rengöring för den förstör hjulens insmörjade kullager och funktionsdelar (släpande och gnisslande biljuder uppstår). Hjul: Nedslitna hjulbussningar och fjädrar ska bytas i rätt tid.

2 ÅRS garanti

Vi lämnar 2 års garanti på denna produkt. Kontakta fackhandlaren, där du har köpt produkten, om du vill reklamera. Garantin gäller från datum när du får varan från din handlare. Förvara det ifyllda garantikortet, det av dig underskrivna överlåtelsebetyget och kassakvittot tills garantitiden gått ut för att kunna redovisa när du fått varan. En handläggning av reklamationer kan bara göras om alla dessa dokument uppvisas.

GARANTIN LÄMNAS FÖR:

Garantin avser alla material- och fabrikationsfel som existerade vid tidpunkten för varans överlåtande.

VI LÄMNAR INGEN GARANTI FÖR ...

Vi lämnar ingen garanti för defekter eller skador på den sålda varan, för vilka vi inte är ansvariga, i synnerhet inte för

■ naturligt slitage (nötning) och skador till följd av att varan överbelastats.
■ efterföljande fel, som uppkommit p g a att ingen hänsyn tagits till skador /fel och som leder till att reparationen försvåras.
■ skador till följd av olämplig eller icke fackmässig användning (se bruksanvisningen).
■ skador p g a felaktig montering eller idrifttagning.
■ skador förorsakade av slarvig behandling eller bristfällig skötsel av köpeobjektet.
■ skador p g a inte fackmässigt utförda ändringar på köpeobjektet.

GARANTIFALL ELLER INTE?

Rost: Ramen är rostskyddsbehandlad och på så vis ordentligt grundskyddad. Bristfällig skötsel kan dock leda till att rostfläckar uppkommer. Ingen garanti lämnas i detta avseende. Repor: Där repor förekommer rör det sig om normalt slitage och för detta kan ingen garanti lämnas. Mögel: Om delar i tyg blivit fuktiga eller våta måste de torkas ordentligt för att undvika mögelbildning (se bruksanvisningen). Ingen garanti kan lämnas för skador som uppstått p g a mögel. Tygens urblekning: Vi garanterar att tygerna uppfyller gällande normer. Det går emellertid inte att utesluta tygens urblekning genom solljus, påverkan av svett, rengöringsmedel, friktion (i synnerhet på ställen som utgör "greppområdet") eller alltför ofta genomförd tvätt och detta berättigar inte till reklamationer. Det går inte alltid att undvika smärre nyansskillnader mellan enskilda tillverkningsserier och därför kan ingen garanti lämnas för detta. Noppor bildas på tygerna: Ingen garanti lämnas mot att noppor bildas. Detta faller under allmän textilvård och kan enkelt åtgärdas med hjälp av en klädborste eller noppborttagare på samma sätt som exempelvis på en yllepullover. Sömmar, tryckknappar eller tyget går sönder: Vi ber dig att i samband med köpet noga kontrollera, att alla tygdelar, sömmar och tryckknappar är ordentligt sydda och fastsatta. Eventuella reklamationer angående sömmar eller defekta tryckknappar måste du lämna till din fackhandlare omedelbart efter det att du har upptäckt felet. Hjul: Barnvagnshjul är inte utbalanserade och därför kan hjulen skeva något. Nedslitna hjul hör till det naturliga slitaget. Får luftfyllda däck punkteringar så kan de enbart ha uppstått p g a yttre påverkan t ex genom vassa föremål eller körning med för lågt ringtryck. Ingen garanti kan lämnas för detta.

TÄNK PÅ FÖLJANDE I SAMBAND MED KÖPET

Kontrollera att vagnen levereras komplett och att inga delar saknas. Kontrollera att alla vagnens funktioner fungerar helt perfekt och bekräfta detta på överlåtelsebetyget.

GÖR SÅ HÄR OM DU VILL REKLAMERA

Meddela omedelbart ett eventuellt fel per telefon till den fackhandlare, där du har köpt vagnen. Din handlare talar om för dig hur du ska gå tillväga i forsättningen. Vi lämnar ingen garanti för säkerhetsrelevanta brister, som inte meddelats till fackhandlaren inom 30 dagar från det att de upptäckts. Vid handläggning av reklamationsärenden tillämpar vi produktspecifika värdeminskningar – vi hänvisar till våra Allmänna Affärsvillkor, som finns utlagda.

Vagnen skall skickas in i rengjort skick. Kraftigt nedsmutsade vagnar kan inte repareras.

ANVÄNDNING, SKÖTSEL OCH UNDERHÅLL

Barnvagnen är ett transportmedel för ditt barn och måste skötas och underhållas i enlighet med bruksanvisningen, för att den ska bibehålla sin ursprungliga kvalitet.
