BRUGSANVISNING Lite XL HARTAN

Egnet til børn fra 6 måneder på indtil 15 kg

under 6 måneder med en passende sammenfoldelig taske

LITE XL

Egnet til børn fra 0 til 3 år på indtil 15 kg.

1 Styr
2 Stellås
3 Drejegreb teleskopindstilling
4 Hjullås
5 Svingbare hjul med lås
6 Svinghjulsholder
7 Bremsestang
8 Indstillelig elastisk affjedring
9 Barer for Beinlasche
10 Klimazone
11 Bajonetlås
12 Fjern beskyttelse bar
13 Ryglæn
14 Sikkerhedsseler
15 Justering af fodstøtte
16 Automatisk låsning af overdel
17 Spærring mod oplåsning
18 Låseknap til bærebøjle
19 Spændebøjle til lift
20 Bærebøjle
21 Vaskbart indvendigt betræk
22 Fastgøringsbøjle
23 Holder til solskærm
24 Udløsergreb rød sportssæde

Hjertelig tillykke

For at dit barn kan føle sig sikker og tryg, har du valgt et produkt af høj kvalitet fra Hartan og således truffet en virkelig god beslutning. Takket være førsteklasses udførelse og løbende streng kvalitetskontrol vil du have megen glæde af dit Hartan produkt i lang tid. Forarbejdningen af tekstiler, der er afprøvet for sundhedsskadelige stoffer, garanterer, at dit barn ikke udsættes for risici.

VIGTIGT! Læs alle vejledninger opmærksomt igennem før produktet tages i brug og opbevar dem for fremtidige formål og kontakt. Dit barns sikkerhed vil kunne påvirkes, hvis du ikke iagttager disse henvisninger. Kontakt din forhandler, hvis du ikke forstår vejledningerne eller ønsker yderligere oplysninger.

Forvis dig om, at andre brugere også er informeret om vognens funktioner og sikkerhedsanvisningerne.

Barnets sikkerhed

ADVARSEL! Kontrollér inden brug, om vognen er beskadiget og om dele er revnet eller brudt. Hvis det er tilfældet, må vognen under ingen omstændigheder benyttes.

ADVARSEL! Vær sikker på, at barnet er uden for rækkevidde, når barnevognen klappes op og sammen, for at undgå kvæstelser.

ADVARSEL! Barnet i vognen skal altid være under opsyn.

ADVARSEL! Kontrollér inden brug, om alle låse er lukket og overdelen er fastgjort sikkert.

ADVARSEL! Kørsel på trapper eller trin og for tung belæsning kan beskadige vognen og udsætte barnet for fare.

ADVARSEL! Lås altid bremsen, när vognen parkeres. Sørg for, at vognen står sikkert i offentlige befordringsmidler.

ADVARSEL! Barnevogne, klapvogne og lift er ikke en seng eller vugge og må kun benyttes til transport.

ADVARSEL! Jogging og skating e.l. er farligt med vognen og er derfor forbudt.

ADVARSEL! Hold børn, der leger, borte fra vognen og lad dem ikke lege med vognen.

ADVARSEL! Brug selen for dit barns sikkerheds skyld.

ADVARSEL! Anbring ikke tasker på styret. De påvirker vognens stabilitet.

ADVARSEL! To sæder er ikke tilladt for denne model.

ADVARSEL! Sæden, overdelen af vognen og liften må ikke benyttes til transport i bilen.

ADVARSEL! Regnslaget må ikke benyttes, när kalechen er fjernet (kvælningsfare). Regnslaget må ikke udsættes for solstråler hvis barnet befinder sig i klapvognen (overophedning).

ADVARSEL! Hold klapvognen borte fra åben ild og varmekilder.

ADVARSEL! Fjern al folieemballage og lad ikke dit barn lege med emballagen (kvælningsfare).

ADVARSEL! Benyt udelukkende Hartan tilbehør og reservedele af sikkerhedsmæssige grunde.

Betjeningsvejledning

Opstilling af klapvogn

Løft grebet 1 indtil skydelåsen 2 er gået i indgreb i begge sider. ADVARSEL! Kontrollér inden brug, om alle låse er låst.

Sammenklapning af klapvogn

Drej drejegrebet 3 indad og skub samtidigt teleskopgrebet så langt nedad som muligt. Træk derefter oplukningsgrebene 17 opad samtidigt og slå stellet sammen i nedadgående retning.

Højdeindstilleligt teleskopgreb

Drej drejegreb 3 indad for justering og indstil greb 1 i ønsket position indtil det er gået i indgreb i begge sider.

Aftagning af baghjul

Åbn parkeringsbremsen 7. Tryk på trykknap 4 og træk hjulet af. Sæt hjulet på akslen indtil stop. Sørg for at alle hjul er gået rigtigt i indgreb.

De svingbare hjul låses ved at vippe låsegreb 5 ned. Hjulene låses automatisk på begge sider, när de står i kørselsretning. De lukkes op ved at vippe låsegreb 5 til lodret position. På ekstremt ujævne overflader samt ved en meget hurtig gangart anbefaler vi at låse de svingbare hjul for at undgå blokering.

Aftagning af de svingbare hjul

Hjulene tages af ved at trykke på trykknappen midt på hætte 6 og trække hjulet ud af holderen. Hjulet fastgøres ved at sætte hjulet med fastgøringsboltene ind i holderen og trykke kraftigt, indtil den er gået hørbart i indgreb.

Få bremsen til at gå i indgreb ved at trykke på den røde bremseknap 7. Prøv altid om klapvognen kan skubbes, när den er parkeret. Bremsen åbnes ved at trykke på den grønne bremseknap 7.

ADVARSEL! Husk altid at lukke bremsen, när barnet placeres i eller tages op af klapvognen.

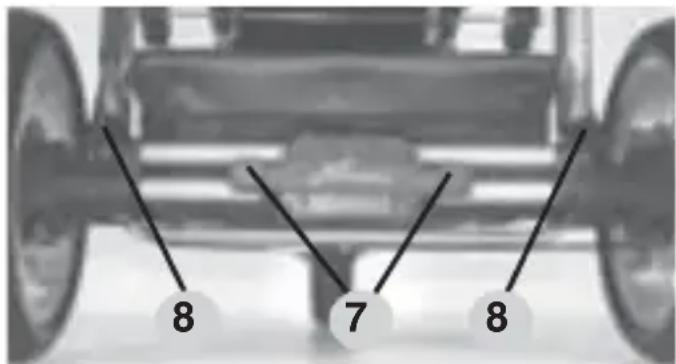

Indstillelig svingbar affjedring

Ved drejning af justeringsgreb 8 kan der indstilles en blød eller sportslig affjedring.

8 7 8

Betjeningsvejledning

Sikkerhedsbøjle

Når der trykkes på bajonetlåsen 12, kan sikkerhedsbøjlen trækkes ud. Pas på ved påsætningen, at sikkerhedsbøjlen går rigtigt i indgreb og at der ikke kommer tøj i klemme. Når der trykkes på justerknapperne 11, kan sikkerhedsbøjlen drejes.

ADVARSEL! Sikkerhedsbøjlen er ikke beregnet til at bære vognen i.

13

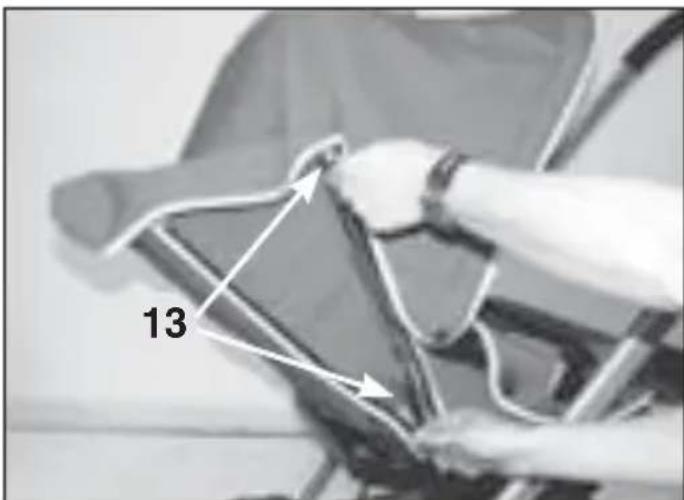

Indstilling af ryglænet

Når lynlåsene 13 åbnes, kan man indstille ryglænets forskellige positioner.

Sammenfoldning af indsatsen

Klap fodstøtten indad og derefter sikkerhedsbøjlen nedad. Træk de to røde udløsergreb 24 opad og pres samtidig ryglænet fremad. Nu kan kalechen klappes sammen.

24

15

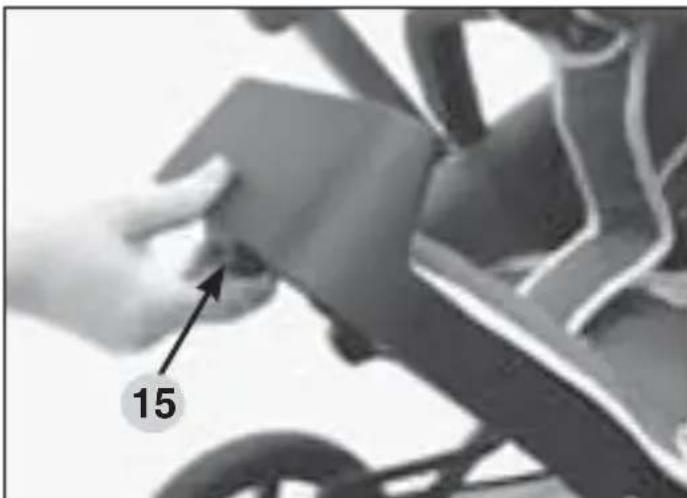

Indstilling af fodstøtten

Træk ud i grebet 15 på fodstøttens underside og sænk fodstøtten ned. Når fodstøtten løftes opad igen, går den automatisk i indgreb i de forskellige positioner.

Betjeningsvejledning

Sikkerhedssele ADVARSEL!

Brug selen 14 for dit barns sikkerheds skyld. Benyt altid skridtselen D i forbindelse bækkenselen E. Vær opmærksom på, at selen sidder stramt, hvilket kan indstilles med skydespænden.

Husk at føre selespænden gennem den ekstra lask F på skridtselen for sikker fastgørelse ved lukning. Som en ekstra sikring mod udglidning af små børn trækkes skridtselen D gennem lasken G på sædet. Åbning af selen: Tryk på det røde punkt A og på begge tunger B og åbn selen. Tryk på knapperne C for at løsne H-selerne.

Automatisk låsning af overdel 16

Sæt klapvognsindsatsen eller barnevognens øverste del på stellet, således at begge bolte i hver side går i indgreb i den dertil beregnede kærv. Skub derefter overdelen kraftigt hen til stop. Låsene lukkes automatisk på begge sider med et hørbart „klik”.

ADVARSEL! Kontrollér inden brug om overdelen er fastgjort rigtigt ved at trække den ud vandret!

Den er ikke låst, hvis det røde punkt i siden ses! Tryk på den grønne knap for at lukke låsen op og træk samtidigt läsebøjlen nedad, indtil den går i indgreb.

Overdelen kan derefter tages af.

Betjeningsvejledning

ADVARSEL! Brug ikke en madras, der er tykkere end 2 cm!

ADVARSEL! Denne lift er kun beregnet til børn, der ikke kan sætte sig op alene, rulle sig over på siden eller støtte sig på hænder eller knæ. Barnets maks. vægt: 9 kg.

ADVARSEL! Benyt aldrig denne lift på et stativ.

Stil altid liften på et fast, vandret underlag.

ADVARSEL! Benyt ikke liften, hvis dele er revnet eller brudt.

Kontrollér grebene og bunden regelmæssigt med hensyn til skader eller slitage,

ADVARSEL! Tag hensyn til risici med åben ild eller andre varmekilder, fx elektriske varmeapparater, gasflammer osv., hvis disse befinder sig direkte i nærheden af liften.

Fastgøring af liften på stativet

1. Fjern klapvognsoverdelen fra stativet.
2. Sæt liften på stellet, således at de to låsebolte i siden går i indgreb i kærvene 16
3. Skub liften frem til anslag. Låsene udløses automatisk med et hørbart „klik”.

ADVARSEL! Kontrollér inden brug om liften er fastgjort rigtigt ved at trække den ud vandret. Låseanordningen er ikke lukket, hvis det røde punkt på siden er synligt.

1. Skub de to låsebøjler ned, indtil de går i hak, når liften tages af. Derefter kan liften trækkes ud.
2. Klap fastgøringsbøjlen 22 i bunden op inden posen bæres eller frastilles.

Betjeningsvejledning

Liftens funktion

1. Kalechebøjlen med håndtag er egnet til at bære liften i.

Sørg for at bøjlen er gået sikkert i hak i bæreposition.

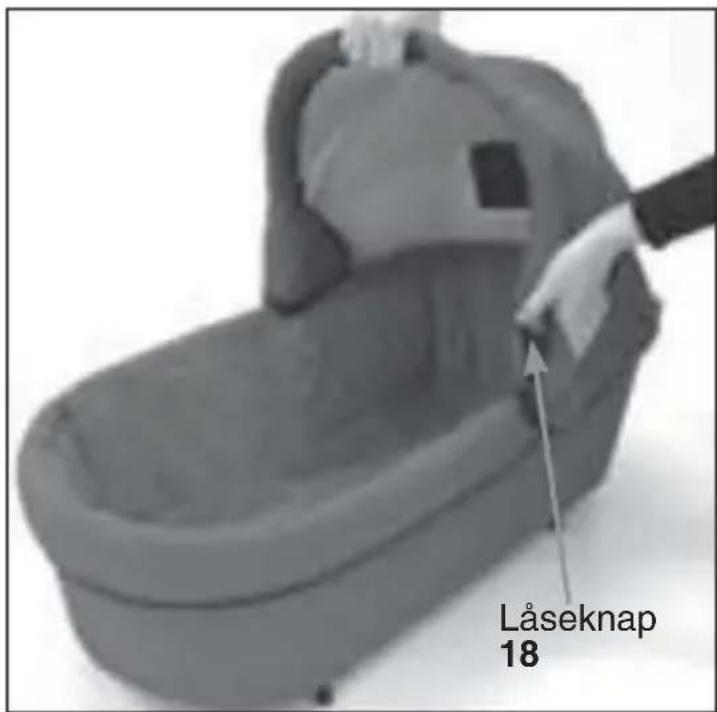

Tryk på begge røde sikkerhedsknapper 18 for at klappe bærebøjlen tilbage og læg bøjlen bagover i flere trin.

Låseknap 18

1. Det indvendige betræk i tasken kan tages ud og vaskes (se plejeanvisningen). Luk trykknapperne på stellet op forinden.

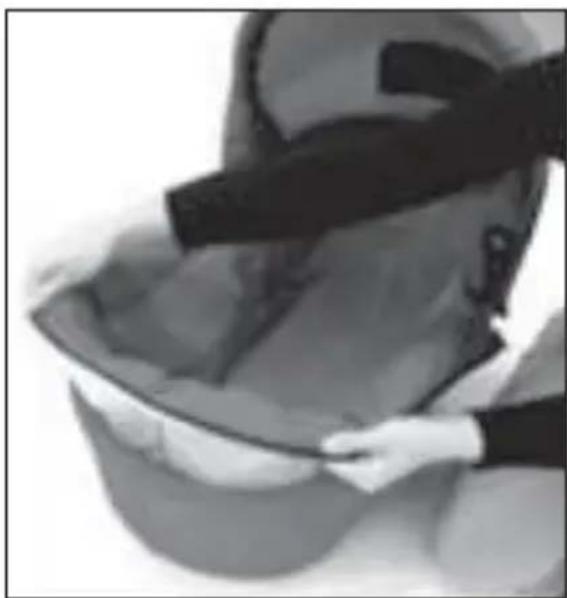

1. Det indvendige betræk i liften kan tages ud ved at åbne lynlåsen og vaskes (se vaskeanvisningen).

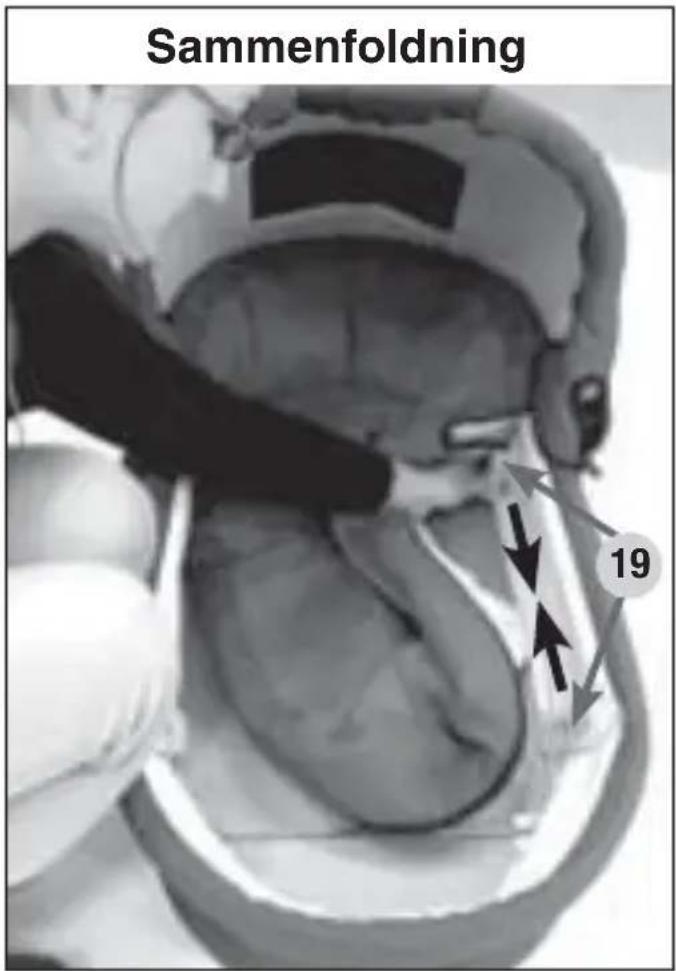

2. Bæretasken kan foldes sammen. Vip de fire spændebøjler 19 indad forinden.

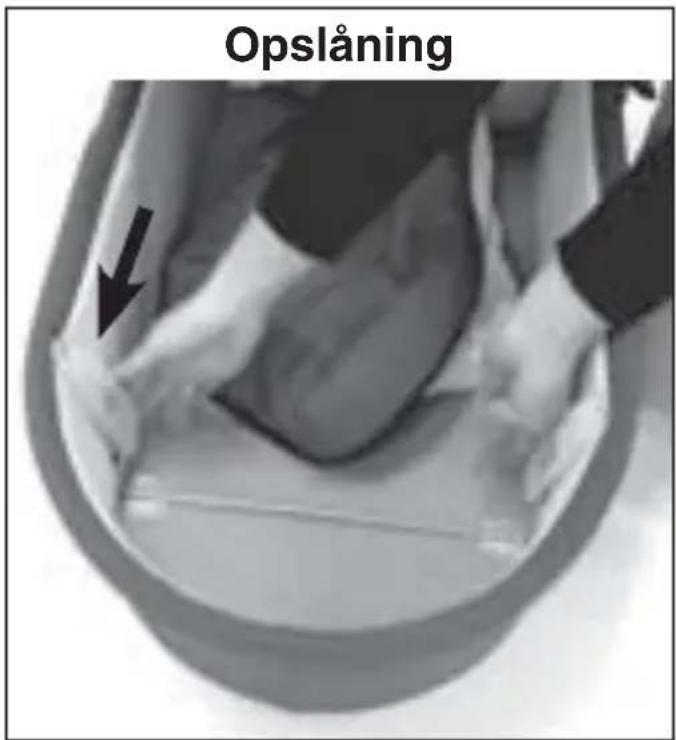

Tryk spændebøjlen 19 udad indtil den går i indgreb, inden tasken slås op.

Sammenfoldning 19

Opslåning

Betjeningsvejledning

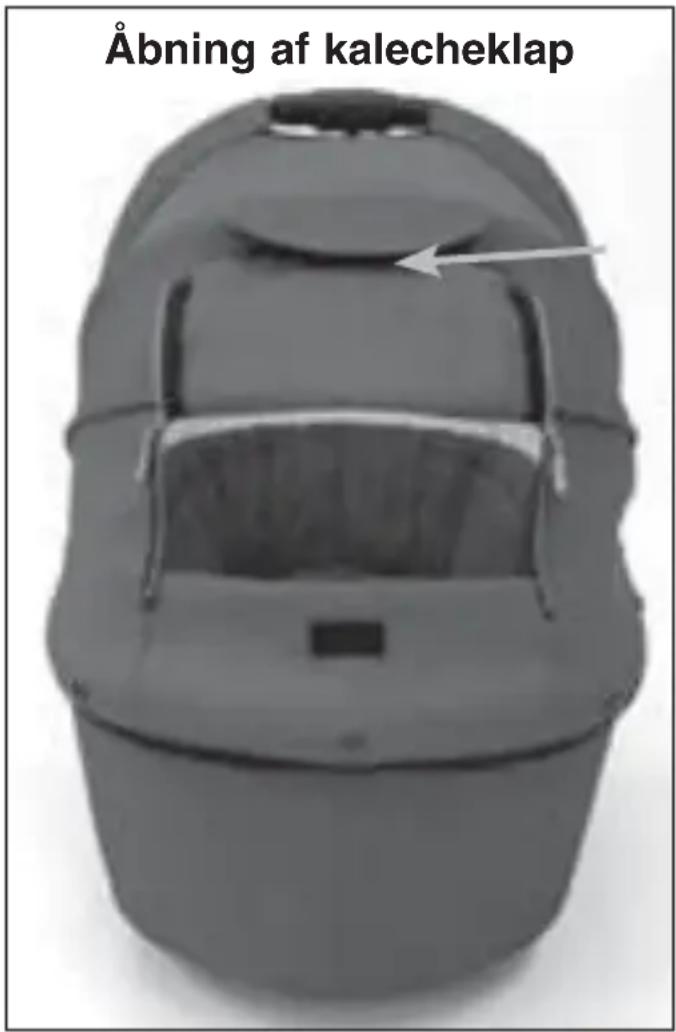

1. Kalechen kan åbnes for at undgå varmeophobning. Åbn lynlåsene forinden og fastgør kalecheklappen under lasken med velcrobåndet.

Åbning af kalecheklap

Egnethed for børn

Klapvognsindsatsen LITE er beregnet til børn fra 6 måneder på indtil 15 kg.

ADVARSEL! Klapvognsindsatsen må kun bruges, hvis barnet kan sidde selvstændig.

Klapvognsindsatsen er kun egnet til børn under 6 måneder, hvis der bruges en passende lift.

Barnevognsenheden LITE XL er beregnet til børn fra 0-12 måneder på indtil 9 kg.

Alle benyttede materialer et lette at vedligeholde.

Pleje af tekstiler

Rengør tilsmudsede stoffer i tør tilstand med en klædebørste eller med rent vand (tørres med en hårtørrer). Undgå kraftig gnidning. Hårdnakkede pletter kan fjernes med et mildt vaskemiddel. Alle aftagelige stoffer kan vaskes i vaskemaskinen med et finvaskemiddel ved 30° C (skåne program). Skulle det hænde, at du pludseligt overraskes af en regnbyge, skal du efterfølgende tørre vognen med opslået kaleche af med en klud i et tørt og godt ventileret rum for at undgå, at der trænger fugtighed ind i inderbetrækket gennem sømmene. Der ville ellers kunne opstå vandskjolder. Garanteret værn mod vind og vejr opnås kun med et regnslag, der følger med eller kan købes hos en forhandler.

Vore tekstiler har mange positive egenskaber, de reagerer dog stærkt over for intensivt sollys. Vi anbefaler derfor at parkere vognen i skyggen.

Vedligeholdelse af stel

Stellet skal vedligeholdes med jævne mellemrum. Hjulakslerne skal renses hver fjerde uge og smøres med lidt olie. Bevægelige plastdeles funktionsevne bibeholdes ved hjælp af en silikonespray. Belagte og forkromede metaldele skal holdes tørre og plejes med bilpolitur eller chrompasta om nødvendigt. Små lakskader på stellet fjernes med en lakstift, der fås i specialforretninger. Barnevognen må aldrig rengøres med en højtryksrenser, da de smurte kuglelejer på hjulene og funktionsdelene derved ødelægges (de slæber på og hviner). Hjul: Slidte hjulbøsninger og fjedre skal fornyes rettidigt.

Til dæk

Vær opmærksom på tilstrækkeligt stort luftryk ved hjul med dæk, der bør være på mellem 1,2 og maksimum 1,5 bar. ADVARSEL! Det maksimale fyldningstryk er hurtigt nået. For højt tryk kan forårsage uheld og tilskadekomst. Undgå frastilling af lufthjul i længere tid på lyse PVC- eller linoleums gulve, da belægningen på dette sted vil kunne blive sort, ligesom det er tilfældet for alle gummihjul. For at undgå hjulslør, hvis der ikke er mere luft i hjulet, pumpes det kun ca. halvt op rettes op, til hjulet bevæger sig korrekt, og derefter pumpes det helt op.

Kvalitetsaftale

TO ÅRS garanti

Du har krav på 2 års garanti på dette produktet af din kontraktpartner. Garantiperioden starter ved forhandlerens overdragelse af produktet til køber. Som dokumentation opbevares dette kort i udfyldt stand af køber tilligemed den af køber underskrevne overdragelsescheckliste samt kassebonen i hele garantiperioden. En reklamation kan ikke behandles uden fremlæggelse af disse dokumenter.

GARANTI I TILFÆLDE AF REKLAMATION

Garantien omfatter alle eksisterende materiale- og fabrikationsfejl på overdragelsestidspunktet.

DER YDES INGEN GARANTI PÅ....

Der ydes ingen garanti på mangler eller skader på den solgte vare, som vi ikke er ansvarlige for. Det gælder især for

■ naturlige tegn på slid (slitage) og skader pga. uforholdsmæssig belastning
■ følgemangler forårsaget af ikke iagttagede skader/fejl, hvilket har haft større reparationer til følge
■ skader, der er opstået pga. uegnet eller ukyndig brug (se brugsanvisning)
■ skader, der er opstået pga. fejlagtig montering eller ibrugtagning
■ skader, der er opstået pga. uagtsom behandling eller manglende vedligeholdelse af købsgenstanden
■ skader, der er opstået pga. ukyndige ændringer på købsgenstanden.

GARANTISAG ELLER IKKE?

Rust: Stellet er behandlet mod rust for at give det en ordentlig grundbeskyttelse. Der vil dog kunne opstå rustpletter ved manglende vedligeholdelse. Der overtages ingen garanti for dem. Ridser: Ridser er normal slitage og er derfor ikke omfattet af garantien. Skimmeldannelse: Tekstiler, som er blevet fugtige, skal tørre rigtigt for at undgå dannelse af skimmel (se brugsanvisning). Der overtages intet ansvar for skimmeldannelse. Falmning af stoffer: Vi bekræfter, at stofferne er i overensstemmelse med gældende normer. Pga. sollys, sved, rengøringsmidler, slid (især på de steder, hvor der bribes fat i stoffet) eller for hyppig vask kan falmning ikke udelukkes og er således ingen reklamationsgrund. Ringe farvedifferencer mellem forskellige produktionspartier kan desværre ikke altid undgås og er ikke omfattet af garantien. Noppedannelse på stofferne: Noppedannelse er ikke omfattet af garantien. Det falder ind under almindelig pleje af tøj og kan ligesom ved uldtrøjer ganske enkelt fjernes med en klædebørste eller en noppemaskine. Revner i søm/ved trykknapper/i stoffet: Kontrollér omhyggeligt ved købet at alle stofdele, søm og trykknapper er syet og fastgjort korrekt. Eventuelle reklamationer af søm/defekte trykknapper skal efter konstatering af fejlen omgående videregives til forhandleren. Hjul: Barnevognshjul afbalanceres ikke og kan derfor have et let slag ("slå"). Nedslidte hjul er naturlig slitage. Punkteringer i lufthjul kan kun skyldes ydre påvirkning, spidse genstande eller kørsel med for lavt lufttryk og er ikke omfattet af garantien.

Kvalitetsaftale

TAG HENSYN TIL F∅LGENDE VED K∅B

Kontrollér, at vognen er leveret komplet og der ikke mangler dele. Kontrollér, at alle vognens funktioner fungerer korrekt og bekræft det på overdragelseschecklisten.

FREMGANGSMÅDE VED REKLAMATIONER

Giv omgående forhandleren, hvor vognen er købt, telefonisk besked om fejlen for at drøfte nærmere om fremgangsmåden. Der ydes ingen garanti på sikkerhedsrelevante mangler, der ikke meddeles forhandleren inden 30 dage, efter at fejlen er optrådt. Ved behandling af reklamationskrav anvendes produktspecifikke afskrivningssatser. Der henvises til vore fremlagte almindelige forretningsbetingelser.

BRUG, PLEJE, VEDLIGEHOLDELSE

Barnevognen er et transportmiddel for et barn og skal plejes og vedligehol- des i henhold til brugsanvisningen for at bevare dens oprindelige kvalitet.

Forhandler
