Merke	Hartan
Modell	Viva GTR
Produkttype	Terrengvogn
Maksimal barnvekt	22 kg
Anbefalt alder	Fra 6 måneder (under 6 måneder med tilpasset vugge)
Mål (L x B x H)	Omtrent 95 x 60 x 105 cm (utfoldet)
Vognens vekt	Omtrent 11 kg
Sikkerhetssele	5-punkts med magnetisk lås
Parkeringsbrems	Fotbrems, håndbrems som tilbehør
Fjæring	Justerbar fjæring (myk eller sporty)
Hjul	Svingbare og låsbare hjul, fjæring foran og bak
Ryggstøtte	Justerbar i to trinn, kan legges helt ned
Fotstøtte	Justerbar med rød sikkerhet
Kalesje og bøyle	Avtakbare, justerbare
Sammenlegging	Ja, med transportlås
Stell av tekstiler	Maskinvaskbare ved 30°C (skånsom vask)
Stell av fjæring	Rengjøring og lett smøring hver 4. uke
Garanti	2 år
Standarder	Öko-Tex 100, barnesikkerhet i henhold

Ofte stilte spørsmål - Viva GTR HARTAN

Hvordan brettes Hartan Viva GTR-vognen ut?

Trykk på stoppknappene for vippeskyverne på begge sider, sett skyverne horisontalt, fjern skyverne fra transportklemmene og trekk vognen oppover.

Hva er maksimalvekten vognen tåler?

Maksimal barnvekt er 22 kg. For barn under 6 måneder opptil 9 kg, bruk en tilpasset vugge.

Hvordan vedlikeholde hjul og fjæring?

Rengjør og smør lett hjulaksler hver fjerde uke. Bruk silikonspray for bevegelige plastdeler. Bruk aldri høytrykksvasker.

Hvordan justere ryggstøtten på vognen?

Løft justeringsspaken på baksiden av skallet for å sette ryggstøtten i liggestilling på to trinn fra setet.

Hvordan bruke den valgfrie håndbremsen?

Håndbremsen justeres ved å dreie justeringsringen øverst. Hvis bremseeffekten er forskjellig mellom de to bakhjulene, juster med bremsekabelringen nederst.

Kan jeg bruke vognen til jogging eller rulleskøyter?

Nei, det er forbudt å bruke denne vognen til jogging eller rulleskøyter, da det utgjør en fare for barnet.

Hvordan vaske vognens tekstiler?

Alle avtakbare tekstildeler kan vaskes i maskin på 30°C (skånsom vask). Unngå å gni, og tørk ordentlig for å unngå mugg.

Hva er garantien på Hartan Viva GTR-vognen?

Vognen har 2 års garanti mot material- og produksjonsfeil. Oppbevar garantikortet og kvitteringen.

Hvordan feste setet på rammen?

Plasser setet på rammen slik at de øvre festepartiene hviler på låseboltene. Trykk setet ned slik at låsene lukkes automatisk. Kontroller før hver bruk at setet er godt festet.

Hvordan justere vognens fjæring?

Drei på justeringshåndtaket for fjæringen for å velge mellom en myk eller mer sporty fjæring.

BRUKSANVISNING Viva GTR HARTAN

Dette produkt er ikke egnet til jogging eller skating.

1 Styr

2 Styrelås

3 Lukningsmekanisme

3a Fuse-knapper

4 Hjullås

6a Trykknap til at fjerne drejehjulene

7 Parkeringsbremse

8 Indstillelig elastisk affjedring

9 Knækstyr

Aflåselige svingbare hjul

egnet fra 6 måneder, opp til 22 kg under 6 måneder med en passende bag.

Dette produktet er ikke egnet for jogging eller skating.

1 Håndtak
2 Händtaklås
3 Lukkemekanisme
3a Sikringsknapper
4 Hjullås
5 Låsbart svinghjul
6 Svinghjulsholder
6a Trykknapp for å fjerne svinghjulene
7 Parkeringsbremse
8 Innstillbar elastisk fjæring
9 Nedfellbart håndtak
10 Etterjustering av håndbremsen (Ekstrautstyr)
10a Innstillingsringen på nedre bowdenkabel (Ekstrautstyr)
11 Bajonetlås

16 Forlengelse av deksel

17 Automatisk låsing av overdel

18 Solskjerm

19 Lås opp-knappen for toppen

20 Forhjulenes oppheng

GRATULERER

For at barnet ditt kan føle seg sikkert og trygt, har du valgt et produkt med høy kvalitet fra Hartan og dermed virkelig tatt en bra avgjørelse. Takket være førsteklasses utførelse og streng kvalitetskontroll vil du ha stor glede av din Hartan vogn i lang tid. Vi bruker tekstiler som er kontrollert med hensyn til helsefarlige stoffer, slik at barnet ditt ikke utsettes for noen risiko.

VIKTIG! LES NÖYE GJENNOM ALLE INSTRUKSENE F∅R BARNEVOGNEN TAS I BRUK OG OPPBEVAR DEM FOR FREMTIDIGE FORMÅL OG KONTAKT. SIKKERHETEN TIL BARNET DITT KAN INNSKRENKES HVIS DU IKKE F∅LGER DISSE HENVISNINGENE.

Hvis du ikke forstår instruksene og trenger ytterligere informasjoner, så nøl ikke med å ta kontakt med forhandleren.

Pass på at også andre brukere er informert om vognens funksjon og sikkerhetsinformasjonene.

Barnets sikkerhed

ADVARSEL! – Før bruk må du forvisse deg om at alle låsene er låst.

ADVARSEL! – Før bruk må du sjekke at vognen ikke er skadet og at ingen deler er revnet eller brukket, ellers må vognen ikke brukes.

ADVARSEL! – For å unngå personskade må du forvisse deg om at barnet ikke er i nærheten, før du slår opp vognen eller klapper den sammen.

ADVARSEL! – Barnet i vognen skal alltid være under oppsyn.

ADVARSEL! – Før bruk må du kontrollere at barnevognens overdel, eller seteenheten / bilbarnesetet er skikkelig låst.

ADVARSEL! – Kjøring i trapper og trinn og for mye last i vognen kan skade vognen og utsette barnet ditt for fare.

ADVARSEL! – Parker vognen alltid med utløst bremse, pass på at vognen er sikkert plassert i offentlige transportmidler.

ADVARSEL! – Barnevogn, sportsvogn og bag er ikke en erstatning for seng eller vogge og må kun brukes til transport.

ADVARSEL! – Bruk av barnevognen til jogging og skating er farlig og er derfor ikke tillatt.

ADVARSEL! – Seteenheten, barnevognens overdel og bærebagen må ikke brukes til transport i bilen.

ADVARSEL! – Regnbeskyttelsen skal ikke brukes när kalesjen er tatt av (fare for kvelning). Utsett regnbeskyttelsen aldri for sol när barnet befinner seg i vognen (overoppheting).

ADVARSEL! – Hold vognen borte fra åpen ild og varmekilder.

ADVARSEL! – Fjern straks alle folieforpakninger og la ikke barnet leke med disse (fare for kvelning).

ADVARSEL! – Det må ikke brukes tilbehør eller reservedeler som ikke er godkjent av produsenten.

Bruksanvisning

ADVARSEL! Under åpning og sammenlegging av chassis og ved regulering av rygglenen kan det oppstå innklemmingssteder som kan føre til skader, dersom en er uaktsom. Se til at du har en sikker avstand til barnet ditt.

Oppstilling av vognen

Låseknappene på skyverens bøyning 9 trykkes på begge sider og skyveren settes horisontal.

Skyveren løsnes fra transportklemmene og vognen trekkes oppover.

Legge sammen vognen

Ta bort innlegget til sportsvogn!

Løsne de to låsene 2 på begge sider ved å trykke på sikringsknappene 3a og trekke låsemekanismen 3 oppover.

Rammen løftes og fremhjulene dreies innover, slik at transportsikringen kan låses fast på begge sider. Skyveren svinges innover.

Skyvehåndtak kan justeres i høyden

Låseknappene til skyverens bøyning 9 trykkes på begge sider og skyverens overdel settes i ønsket posisjon.

Demontering av bakhjulene

Åpne låsebremsen 7. Trykk på trykknappen 4 og trekk hjulet av. Sett hjulet helt inn på aksen. Se til at alle hjul er festet riktig.

For å ta av, trykker du på trykknapp 6a på innsiden til svinghjulholder 6 og trekk hjulet av holder. Til festing setter du hjulet med festeboltene inn i holderen og trykker det kraftig til den smekker hørbart i lås.

Låsbare svinghjul

For å feste svinghjulene klaffer du betjeningspak 5 nedover, hjulene låses automatisk på begge sider, med en gang de står i kjøreretning. For å løsne klaffes betjeningspak 5 i horisontal posisjon. På svært ujevne flater og ved svært hurtig gange anbefaler vi å låse hjulene slik at de ikke blokkerer.

Justere håndbremse (alternativ)

Ved å dreie innstillingsringen 10 kan du etterjustere håndbremsen. Forskjellig bremsing på de to bakhjulene kan du regulere med innstillingsringen 10a på nedre bowdenkabel.

3a 3

6 6a

ADVARSEL! Pass på at bremsen alltid er utløst før du setter barnet inn eller tar det ut av vognen.

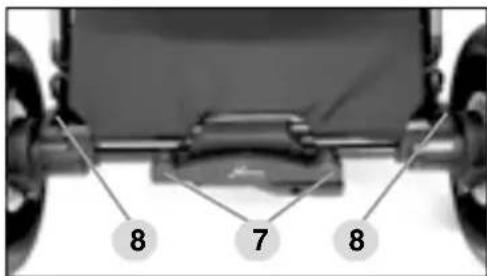

8 7 8

Innstillbar svingfjæring

Ved å dreie innstillingshåndtaket 8 kan det innstilles en myk eller sportslig fjæring.

Kalesje og beskyttelsesbøyle

Etter trykking av bajonettlåsen 12 kan kalesjen eller beskyttelsesbøylen trekkes ut. Ved innsetting må

du passe på at beskyttelsesbøylen er gått riktig i lås og at ingen stoff- deler er klemt fast. Ved å trykke på innstillingsknappene 11 kan du svinge beskyttelsesbøylen.

ADVARSEL! Kalesjebøylen til sportsvognen er ikke egnet til å bære sportsvognen.

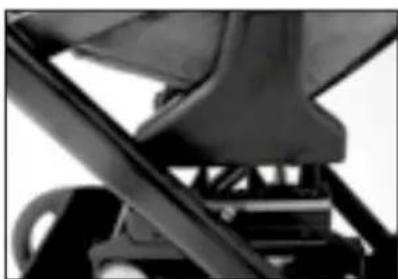

Regulere rygglenet og svinge skålen

Ved å vippe opp reguleringsspaken 13 på baksiden kan svingskålen settes fra sitte- til liggeposisjon i to trinn.

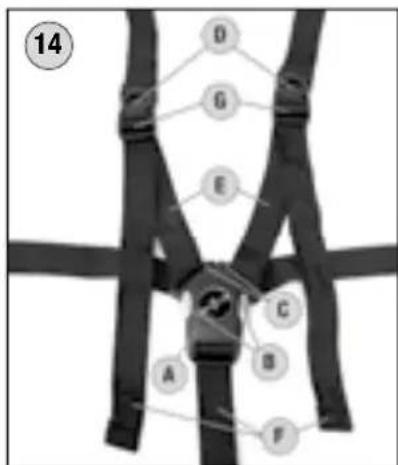

Se til at skulderbeltene D er satt inn og at beltet ligger stramt på.

Lengden til beltene kan du stille stramt inn med belte-endene F, vidden på skulder- og bekkenbeltene kan du stille inn ved å løfte opp hurtiglåsskyver G og trekke i beltebåndet E.

Åpne beltet: Trykk de to tastene B sammen og fjern magnetlukker A. Nedre feste C kan så fjernes lett.

Lukke beltet: De to festene C føres sammen og magnetlukker A settes på, låsen lukkes automatisk.

14 D G E C A B F

Automatisk låsing av overdel

Sett sitteenheten på chassis slik at de to festeoverdelene sitter på de tilhørende låseboltene. Låsene 17 lukkes automatisk på begge sider när sitteenheten trykkes ned.

Bruksanvisning

For å åpne låsen trykker du sikringsknappen på høyre side av låsetasten på baksiden av svingskålen, og så trykker du låsetasten helt ned.

Med den andre hånden tar du tak i beskyttelsesbøylen og du kan ta av sitteenheten.

Seteenheten er ment for barn fra 6 måneder inntil 22 kg.

ADVARSEL! Denne seteenheten må kun brukes når barnet ditt kan sitte alene og fra en alder på 6 måneder.

For barn under 6 måneder og med en maksimal kroppsvekt på 9 kg, som enda ikke kan sette seg opp selv, rulle seg på siden eller kan støtte seg på hender og knær, må den kun brukes i forbindelse med en egnet bæreveske.

Kontroll og vedlikeholdsanvisning

All the materials we use can easily be cared for. Alle benyttede materialene er lette å vedlikeholde.

Pleie av tekstiler

Rengjør tilsmussede stoffer i tørr tilstand med en klesbørste eller med rent vann (tørkes med en føn). Unngå kraftig gnidning. Hårdnakkede flekker kan fjernes med et mildt vaskemiddel. Alle avtagbare stoffer kan vaskes i vaskemaskinen med et finvaskemiddel ved 30° C (skånvask). Skulle det hende at du plutselig overraskes av en regnbøye, skal du etterpå tørke av vognen med en klut med oppslått kalesje i et tørt og godt ventilert rom for å unngå at det trenger fuktighet inn gjennom sømmene i innertrekket. Det kan ellers oppstå vannskjolder. Garantert vern mot vind og vær oppnås kun med et regntrekk, som følger med eller kan kjøpes hos en forhandler.

Våre tekstiler har mange positive egenskaper, men de reagerer sterkt på intensivt sollys. Vi anbefaler derfor å parkere vognen i skyggen.

Vedlikehold av rammen

Rammen skal vedlikeholdes med jevne mellomrom. Hjulakslene skal rengjøres hver fjerde uke og smøres med litt olje. Pass på, før du oljer inn hjul- og stikkakselen, at akslene er helt frie for smuss og sand, slik at låsemekanismens funksjon ikke ødelegges. Bevegelige plastdelers funksjonsevne opprettholdes ved hjelp av en silikonspray. Belagte og forkrommede metalldeler skal holdes tørre og pleies med bilpolerings middel eller krompasta om nødvendig. Små lakkskader på rammen fjernes med en lakkstift, som fås kjøpt i spesialforretninger. Rengjør aldri vognen med en høytrykkspyler, ellers ødelegges de smørte kulelagrene i hjulene og funksjonsdelene (slepelyder ogkvining). Hjul: Slitte hjulbøssinger og fjærer skal skiftes ut i tide.

TO ÅRS reklamasjonsrett

Du har krav på 2-års-garanti på dette produktet av din kontraktpartner. Reklamasjons fristen starter ved forhandlerens overlevering av produktet til kjøperen. Som dokumentasjon oppbevarer kjøperen dette utfylte kortet, over leverings-sjekklisten som er underskrevet av kjøperen samt kvitteringen i hele reklamasjonsperioden. En reklamasjon kan ikke behandles uten at disse dokumentene legges frem.

GARANTI I REKLAMASJONSTILFELLER

Reklamasjonsretten omfatter alle eksisterende material- og fabrikasjonsfeil på overleveringstidspunktet.

DET YTES INGEN REKLAMASJONSRETT PÅ...

Det ytes ingen reklamasjonsrett på mangler eller skader på den solgte varen, som vi ikke er ansvarlige for. Det gjelder spesielt for

■ naturlige tegn på slitasje og skader pga. uforholdsmessig belastning
■ påfølgende mangler som er forårsaket av ikke registrerte skader/feil som medfører større reparasjoner
■ skader som er oppstått pga. uegnet eller ukyndig bruk (se bruksanvisning)
■ skader som er oppstått pga. gal montering eller bruk
■ skader som er oppstått pga. uaktsom behandling eller manglende vedlikehold av den kjøpte gjenstanden
■ skader som er oppstått pga. ukyndige endringer på produktet

REKLAMASJONSSAK ELLER IKKE?

Rust: Stellet er behandlet mot rust for å gi det en ordentlig grunnbeskyttelse. Men det vil likevel kunne oppstå ruststeder ved manglende vedlikehold. Det overtas ingen garanti for dem. Riper: Riper er normal slitasje og inngår derfor ikke i garantien. Mugg: Tekstiler som er blitt fuktige, skal tørke riktig for å unngå at det oppstår mugg (se bruksanvisningen). Det overtas intet ansvar for muggdannelse.

Falming av stoffer: Vi bekrefter at stoffene er i overensstemmelse med gyldige normer. På grunn av sollys, svette, rengjøringsmidler, slitasje (særlig på steder der man tar i stoffet) eller for hyppig vasking kan falming ikke utelukkes og dette er derfor ingen reklamasjonsgrunn. Små fargedifferanser mellom forskjellige produksjonspartier kan dessverre ikke alltid unngås og inngår ikke i garantien.

Nopedannelse på stoffene: Nopedannelse inngår ikke i garantien. Dette inngår under vanlig pleie av tøy og kan som på ulltøy ganske enkelt fjernes med en klesbørste eller en noppemaskin.

Revner i sømmene/ved trykknapper/i stoffet: Kontrollér omhyggelig ved kjøpet at alle stoffdeler, sommer og trykknapper er sydd og festet på korrekt måte. Eventuelle reklamasjoner av sommer/defekte trykknapper skal etter konstatering av feilen omgående meldes til forhandleren. Hjul: Barnevognshjul avbalanseres ikke og kan derfor ha et lett kast. Nedslitte hjul er naturlig slitasje. Punkteringer i luftdekk kan kun oppstå med en ytre påvirkning, spisse gjenstander eller kjøring med for lavt lufttrykk og inngår derfor ikke i garantien.

Kontrollér at vognen er levert komplett og det ikke mangler deler. Kontrollér at alle vognens funksjoner fungerer korrekt og bekreft dette på over leverings-sjekklisten.

FREMGANGSMÅTE VED REKLAMASJONER

Gi straks forhandleren du kjøpte vognen hos, telefonisk beskjed om feilen for å drøfte fremgangsmåten nærmere. Det ytes ingen garanti på sikkerhetsrelevante mangler, som ikke meldes til forhandleren i løpet av 30 dager etter at feilen er oppstått. Ved behandling av reklamasjons krav anvendes produktspesifiske avskrivningssatser. Det henvises til våre fremlagte standard kontraktvilkår.

Se til at kjøretøyet sendes inn i ren tilstand. Kjøretøy som er svært tilskitnet kan ikke repareres.

BRUK, PLEIE, VEDLIKEHOLD

Barnevognen er et transportmiddel for ditt barn og skal pleies og vedlikeholdes i henhold til bruksanvisningen for å bevare dens opprinnelige kvalitet.

Ta av sportvagnsinsatsen!

Skötsel av underredet
