Viva GTR - Kinderwagen HARTAN - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts Viva GTR HARTAN als PDF.
| Marke | Hartan |
| Modell | Viva GTR |
| Produkttyp | Geländewagen |
| Maximales Kindesgewicht | 22 kg |
| Empfohlenes Alter | Ab 6 Monaten (unter 6 Monaten mit geeignetem Tragekorb) |
| Maße (L x B x H) | Ca. 95 x 60 x 105 cm (aufgeklappt) |
| Gewicht des Kinderwagens | Ca. 11 kg |
| Sicherheitsgurt | 5-Punkt mit Magnetverschluss |
| Feststellbremse | Fußfeststellbremse, Handbremse optional |
| Federung | Einstellbare Federung (weich oder sportlich) |
| Räder | Schwenk- und feststellbare Räder, Federung vorne und hinten |
| Rückenlehne | Zweistufig verstellbar, Neigung bis zur Liegeposition |
| Fußstütze | Verstellbar mit roter Sicherung |
| Verdeck und Bügel | Abnehmbar, verstellbar |
| Faltmechanismus | Ja, mit Transportsicherung |
| Pflege der Stoffe | Waschbar bei 30°C (Schonwaschgang) |
| Pflege der Federung | Reinigung und leichte Schmierung alle 4 Wochen |
| Garantie | 2 Jahre |
| Normen | Öko-Tex 100, kindersicher gemäß Normen |
Häufig gestellte Fragen - Viva GTR HARTAN
Benutzerfragen zu Viva GTR HARTAN
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Kinderwagen kostenlos im PDF-Format! Finden Sie Ihr Handbuch Viva GTR - HARTAN und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. Viva GTR von der Marke HARTAN.
BEDIENUNGSANLEITUNG Viva GTR HARTAN
PLZ, Ort / Town, postcode:
Telefon (mit Vorwahl):
QS-Nummer / QM number:
Wagentyp / Stroller type:
Artikel-Nummer / Article number:
Stoff-Farbe (Design):
Käufer (Unterschrift)
Buyer (signature)
Verkäufer (Name in Druckschrift)
(Durch die Unterzeichnung dieses Übergabeprotokolls werden die gesetzlichen Rechte
des Kauters nicht eingeschränkt) Note: signing this acceptance proof
Geeignet ab 6 Monate, bis 22 kg,
unter 6 Monate mit einer passenden Tragetasche.
Dieses Produkt ist nicht zum Joggen oder Skaten geeignet.
damit sich Ihr Baby sicher und geborgen fühlt!
1 D Deutschland
Sicherheit – Qualität und neueste Technik
Unreal Modello worden
hergedell and priestel
DIN EN 1888:2019-06
DIN EN 1486:2015-02
*Intermoden: Ein Musik können (2) Schumbe, Die Raum des Altersland
Sinnereinbetragung auswerten.
0
Sicherheit
und
vertrauen
durch schadstoff- geprüfte Textilien
图 1
Hartan Kinderwagenwerk e. K.
D-05342 Box
D-90242 Schmeters-Gestungen aus dem www.harten.de
Herzlichen Glückwunsch
Damit sich Ihr Baby sicher und geborgen fühlt, haben Sie sich für ein hoch wer tiges Produkt aus dem Hause Hartan entschieden und damit eine sehr gute Wahl getroffen. Hochwertige Verarbeitung und laufende, strenge Qualitäts kontrollen geben Ihnen die Sicherheit, dass Sie lange sehr viel Freude an Ihrem Hartan Wagen haben. Die Verarbeitung schadstoff geprüfter Textilien garantiert Ihnen die Unbedenklichkeit für Ihr Baby.
WICHTIG! BITTE LESEN SIE ALLE ANLEITUNGEN VOR GEBRAUCH IHRES KINDERWAGENS SORGFÄLTIG DURCH UND HEBEN SIE SIE FÜR SPÄTERE ZWECKE UND RÜCK FRAGEN AUF. WENN SIE DIESE HINWEISE NICHT BEACHTEN, KANN DAS DIE SICHER HEIT IHRES KINDES BEEINTRÄCHTIGEN.
Wenn Sie Anleitungen nicht verstehen und weitere Infor ma tionen benötigen, wenden Sie sich an Ihren Fach händler. Stellen Sie sicher, dass auch andere Benutzer über die Funktionen des Wagens und die Sicherheitshinweise informiert sind.
Zur Sicherheit Ihres Kindes
WARNUNG! – Vergewissern Sie sich vor Gebrauch, dass alle Ver riege lungen eingerastet sind.
WARNUNG! – Prüfen Sie vor dem Gebrauch, dass der Wagen nicht beschädigt ist und keine Teile eingerissen oder gebrochen sind, in diesem Fall den Wagen keinesfalls benutzen.
WARNUNG! – Vergewissern Sie sich, dass Ihr Kind beim Aufklappen und Zusammenklappen des Wagens außer Reichweite ist, um Verletzungen zu vermeiden.
WARNUNG! – Lassen Sie das Kind nie unbeaufsichtigt im Wagen.
WARNUNG! – Vergewissern Sie sich vor Gebrauch, dass der Kinderwagenaufsatz oder die Sitzeinheit oder der Autokindersitz korrekt eingerastet ist.
WARNUNG! – Das Befahren von Treppen oder Stufen, sowie eine zu schwere Beladung, kann Ihren Wagen beschädigen und Ihr Kind gefährden.
WARNUNG! – Stellen Sie den Wagen immer mit festgestellter Bremse ab, achten sie in öffentlichen Verkehrsmitteln auf einen sicheren Stand.
WARNUNG! – Kinderwagen, Sportwagen und Tragetasche sind kein Bett oder Wiegeneratsatz und dürfen nur für den Transport verwendet werden.
WARNUNG! – Der Gebrauch dieses Kinderwagens zum Joggen, Skaten, o. ä. ist gefährlich und ist deshalb nicht erlaubt.
WARNUNG! – Halten Sie spielende Kinder vom Wagen fern und lassen Sie sie nicht mit dem Wagen spielen.
WARNUNG! – Verwenden Sie immer das Rückhaltesystem.
WARNUNG! – Befestigen Sie keine Taschen oder Lasten am Schieber, Rückenlehne und Seiten des Wagens, das beeinträchtigt die Standfestigkeit des Wagens.
WARNUNG! – Die Regenhaube darf bei abgenommenem Verdeck nicht verwendet werden (Erstickungsgefahr). Die Regenhaube niemals der Sonne aussetzen, wenn sich das Kind im Wagen befindet (Überhitzung).
WARNUNG! – Halten Sie den Wagen von offenem Feuer und Hitzequellen fern.
WARNUNG! – Dieses Modell ist geeignet für 1 Kind.
WARNUNG! – Zweitsitze sind für dieses Modell nicht erlaubt.
WARNUNG! – Entfernen Sie sofort alle Folienverpackungen und lassen Sie Ihr Kind nicht damit spielen (Erstickungsgefahr).
WARNUNG! – Sitzeinheit, Kinderwagenaufsatz und Tragetasche dürfen nicht zum Transport im Auto verwendet werden.
WARNUNG! – Vom Hersteller nicht zugelassene Zubehör- und Ersatzteile dürfen nicht verwendet werden.
Bedienungsanleitung
WARNUNG! Beim Öffnen und Zusammenlegen des Fahrgestelles und beim Verstellen der Rückenlehne können Klemmstellen entstehen, die bei Unachtsamkeit zu Verletzungen führen können. Achten Sie auf einen sicheren Abstand zu Ihrem Kind.
Wagen aufstellen
Arretierknöpfe der Schieberabknickung 9 beidseitig drücken und den Schieber waagrecht stellen. Den Schieber aus den Transportklemmen lösen und den Wagen nach oben ziehen.
Wagen zusammenlegen
Sportwageneinsatz abnehmen!
Lösen Sie die beidseitigen Verriegelungen 2 indem Sie die Sicherungsknöpfe 3a drücken und den Verschlussmechanismus 3 nach oben ziehen. Gestell anheben und Vorderräder nach innen drehen, damit die Transportsicherung beidseitig einrasten kann. Schieber nach innen schwenken.
Schiebergriff höhenverstellbar
Arretierknöpfe der Schieberabknickung 9 beidseitig drücken und Schieberoberteil in die gewünschte Position bringen.
Abnehmen der Hinterräder
Öffnen Sie die Feststellbremse 7. Betätigen Sie den Druckknopf 4 und ziehen Sie das Rad ab. Stecken Sie das Rad bis zum Anschlag auf die Achse. Bitte achten Sie darauf, dass alle Räder richtig eingerastet sind.
Abnehmen der Schwenkräder
Zum Abnehmen drücken Sie den Druckknopf 6a an der Innenseite der Schwenkradhalter 6 und ziehen das Rad aus der Halterung. Zum Befestigen stecken Sie das Rad mit den Befestigungsbolzen in die Halte rung und drücken kräftig bis er hörbar eingerastet ist.
Feststellbare Schwenkräder
Zum Feststellen der Schwenkräder klappen Sie den Bedienhebel 5 nach unten, die Räder arretieren sich automatisch auf beiden Seiten sobald sie in Fahrtrichtung stehen. Zum Lösen klappen Sie den Bedienhebel 5 in die waagerechte Stellung. Auf sehr unebenen Flächen und bei sehr schneller Gangart empfehlen wir die Räder festzustellen um ein blockieren zu vermeiden.
Handbremse justieren (optional)
Durch Drehen des Verstell ringes 10 können Sie die Hand bremse nach justieren. Einunterschiedliches Bremsenderbeiden Hinterräderregulieren Sie an den Einstell schrauben 10a.


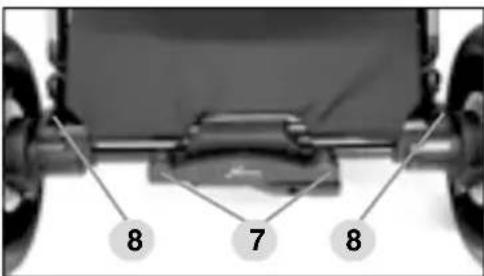

Durch Druck auf die rote Brems taste 7, Bremse einrasten. Beim Ab stellen bitte Schiebeprobe vor neh men. Durch Druck auf die grüne Brems taste 7, Bremse lösen.
WARNUNG! Achten Sie darauf, dass vor dem Hin ein setzen und Herausnehmen des Kindes die Bremse immer geschlossen ist.
Einstellbare Schwingfederung
Durch das Drehen des Verstell griffes 8 können Sie eine weiche oder sport liche Federung einstellen.
Verdeck und Schutzbügel
Nach Drücken des Bajonettverschlusses 12 lässt sich das Verdeck oder der Schutz bügel her aus ziehen. Achten Sie beim Einstecken darauf, dass der Schutz bügel richtig eingerastet ist und keine Stoffteile eingeklemmt sind. Durch Drücken der Ver stell knöpfe 11 können Sie den Schutzbügel schwenken.
WARNUNG! Der Verdeck bügel des Sport wagens ist nicht zum Tra gen des Sport wagensgeeignet.
Verstellen der Rückenlehne und Schwenken der Schale
Durch Aufkippen des Verstellhebels 13 auf der Rückseite lässt sich die Schwenkschale in zwei Stufen von der Sitz- in die Liegeposition bringen.
Verstellen der Fußstütze
Durch gleichzeitiges Betätigen der beiden Sicherheitsknöpfe 15 lässt sich die Fußstütze absenken. Beim An heben erfolgt die Einstellung der Positionenautomatisch.
Sicherheitsgurt WARNUNG!
Sichern Sie Ihr Kind mit dem 5-Punkt-Gurtsystem 14.
Achten Sie darauf, dass die Schultergurte D eingesteckt sind und der Gurt straff anliegt. Die Länge der Gurte können Sie mit den Gurtenden F straff einstellen, die Weite der Schulter- und Beckengurte können Sie einstellen, indem Sie die Schnellverschlussschieber G aufkippen und am Gurtband E ziehen.
Öffnen des Gurtes: Drücken Sie die beiden Taster B zusammen und entfernen den Magnetschließer A. Die untere Fixierung C kann dann leicht entfernt werden.
Schließen des Gurtes: Die beiden Fixierungen C zusammenführen und den Magnetschließer A aufsetzen, der Verschluss schließt automatisch.
Automatische Oberteilverriegelung
Setzen Sie die Sitzeinheit so auf das Fahrgestell, dass die beiden Befestigungsoberteile auf die dafür vorgesehenen Rastbolzen aufsitzen. Die Verriegelungen 17 schließen beidseitig automatisch, wenn Sie die Sitzeinheit andrücken.
WARNUNG! Prüfen Sie vor Ge brauch, ob die Sitzeinheit zuverlässig be festigt ist!
Zum Öffnen der Verriegelung drücken Sie den Sicherungsknopf an der rechten Seite der Entriegelungstaste 19 am Rücken der Schwenkschale und drücken dann die Entriegelungstaste vollständig bis zum Anschlag. Mit der zweiten Hand fassen Sie den Schutzbügel und können die Sitzeinheit abnehmen.
Eignung für das Kind
Die Sitzeinheit ist für Kinder ab 6 Monate bis 22 kg vorgesehen.
WARNUNG!
Benutzen Sie diese Sitzeinheit nur, wenn Ihr Kind selbständig sitzen kann und ab einen Alter von 6 Monaten.
Für Kinder unter 6 Monaten und mit einem maximalen Körpergewicht von 9 kg, die sich noch nicht selbst aufsetzen bzw. auf die Seite rollen oder sich auf Hände und Knie stützen können, nur in Verbindung mit einer geeigneten Tragetasche.
Kontrolle und Pflegeanleitung
Alle von uns verwendeten Materialien lassen sich leicht pflegen.
Pflege der Stoffteile
Reinigen Sie verschmutzte Stoffe mit einer Kleiderbürste trocken oder mit klarem Wasser (mit Fön trock- nen), vermeiden Sie ein starkes Reiben. Hart näckige Flecken können mit einem milden Waschmittel entfernt werden. Alle abnehmbaren Stoffteile können Sie mit einem Feinwaschmittel in der Wasch maschine bei 30° (Schon waschgang) waschen. Sollten Sie einmal von einem Regenguss überrascht werden, trocknen Sie anschließend Ihren Wagen bei aufgespanntem Verdeck in einem trockenen, luftigen Raum mit einem Tuch ab, damit durch die Nähte keine Feuchtigkeit in den Innen be zugs stoff ein dringen kann, es können sonst Wasserränder ent stehen. Ein garantierter Wetter schutz ist nur eine von uns mitgelieferte oder im Fach handel erhältliche Wet ter schutzhaube. Neben vielen positiven Eigen schaf ten unserer Stoffe reagieren diese auf intensive Sonnen ein strahlung sehr empfindlich. Wir empfehlen deshalb das Abstellen des Wagens im Schatten.
Pflege des Fahrgestelles
Das Fahrgestell bedarf einer regelmäßigen Pflege. Die Radachsen müssen alle 4 Wochen gesäubert und leicht geölt werden. Bitte achten Sie vor dem Einölen der Rad- und Einsteckachsen darauf, dass die Achsen vollkommen von Schmutz und Sand befreit sind, um die Funktion des Verschlussmechanismus nicht zu gefährden Bewegliche Kunst stoff teile können mittels eines Siliconsprays funktionsfähig gehalten werden. Ein Quit schen des Fahrgestelles wird dadurch verhindert. Beschich tete und verchromte Metallteile sind trocken zu halten und gegebenenfalls mit Auto politur oder Chrompaste zu pflegen. Kleine Lackschäden am Ge stell beseitigen Sie mit einem Lackstift, der im Fachhandel erhältlich ist. Reinigen Sie niemals Ihren Wagen mit einem Hochdruckreiniger, dadurch werden die gefette ten Kugellager der Räder und Funktionsteile zerstört (Schleif- und Quietschgeräusche). Räder: Die Gleitlager-Radbuchsen und Federn müssen bei Ver schleiß recht zeitig erneuert werden. Ebenso können kleine eingedrückte Stein chen o. ä. den Bodenbelag be schädigen. Beim Ab stel len ihres Wagens in der prallen Sonne sowie beim Verstauen unter Druck im Kofferraum bei Tempe ra tu ren über 40° können sich die Luft kam mer reifen abplatten oder verdrücken.
2-JAHRE Gewährleistung
Sie haben auf dieses Produkt einen Gewährleistungsanspruch gegenüber Ihrem Vertragspartner von 2 Jahren. Die Gewährleistungsfrist beginnt mit der Übergabe des Produktes von Ihrem Händler. Zum Nachweis be wahren Sie bitte diese ausgefüllte Karte, den von Ihnen unterzeichneten Über gabe-Check sowie den Kaufbeleg für die Dauer der Gewährleistungsfrist auf, ohne Vorlage dieser Dokumente kann eine Reklamation nicht bearbeitet werden.
GEWÄHRLEISTUNG IM REKLAMATIONSFALL
Die Gewährleistung bezieht sich auf sämtliche Material- und Herstellungsfehler, die zum Zeitpunkt der Übergabe vorliegen.
KEINE GEWÄHRLEISTUNG WIRD ÜBERNOMMEN...
Es wird keine Gewähr übernommen für Mängel oder Schäden an der veräußerten Ware, die von uns nicht zu vertreten sind. Dies gilt ins besondere für
■ natürliche Abnutzungserscheinungen (Verschleiß) und Schäden durch übermäßige Beanspruchung
■ Folgefehler, die dadurch entstanden sind, dass Schäden/Fehler nicht beachtet wurden und aufgrund dessen zu einer erschwerten Reparatur führen
■ Schäden durch ungeeignete oder unsachgemäße Verwendung (s. Gebrauchsanweisung)
■ Schäden durch fehlerhafte Montage oder Inbetriebsetzung.
■ Schäden durch nachlässige Behandlung oder mangelnde Wartung des Kaufgegenstandes
■ Schäden durch unsachgemäße Änderungen des Kaufgegenstandes.
Gewährleistungsfall oder nicht?
Rost: Das Gestell ist rotschutzbehandelt um einen ordentlichen Grundschutz zu geben. Bei fehlender Wartung kann es jedoch vorkommen, dass Roststellen auftreten. Hierfür wird keine Gewährleistung übernommen. Kratzer: Bei Auftreten von Kratzern handelt es sich um normale Ver schleiß erscheinungen, wofür keine Gewähr leistung übernommen werden kann. Schimmelbildung: Wenn Textilteile feucht geworden sind, müssen sie richtig getrocknet werden, um Schimmelbildung zu vermeiden (siehe Gebrauchsanweisung). Für Schimmelbildung kann keine Gewährleistung übernommen werden. Bleichung der Stoffe: Wir bestätigen, dass die Stoffe den gültigen Normen entsprechen. Durch Sonneneinstrahlung, Schweißeinfluss, Reinigungsmittel, Abrieb (insbesondere an den im Griffbereich liegenden Stellen) oder zu häufiges Waschen ist ein Ausbleichen nicht auszuschließen und somit kein Reklamationsgrund. Geringe Farbunterschiede zwischen einzelnen Fertigungspartien lassen sich leider nicht immer vermeiden. Hierfür kann keine Gewährleistung übernommen werden. Noppenbildung der Stoffe: Gegen Noppenbildung wird keine Gewährleistung übernommen. Dieses fällt unter allgemeine Kleiderpflege und kann wie bei Wollpullovern einfach mit einer Kleiderbürste oder Noppenmaschine beseitigt werden. Einreißen der Nähte/Druckknöpfe/des Stoffes: Bitte prüfen Sie beim Kauf genau, dass alle Stoffteile, Nähte und Druckknöpfe ordnungsgemäß genäht und befestigt sind. Eventuelle Bean standungen von Nähten/defekten Druckknöpfen müssen unverzüglich nach Feststellen des Fehlers bei Ihrem Fachhändler reklamiert werden. Räder: Kinderwagenräder werden nicht ausgewuchtet und können daher einen leichten Höhenschlag („eiern“) aufweisen. Abgefahrene Räder sind natürliche Verschleißerscheinungen. Platten bei Lufträdern kann nur auf äußere Einwirkung, spitze Gegenstände oder Fahren mit zu niedrigem Luftdruck zurückgeführt werden. Hierfür kann keine Gewährleistung übernommen werden.
WAS SIE BEIM KAUF BEACHTEN SOLLTEN
Prüfen Sie, dass der Wagen vollständig ausgeliefert worden ist und dass keine Teile fehlen. Prüfen Sie, dass alle Funktionen des Wagens vollständig funktionieren und bestätigen Sie dieses auf dem Übergabe-Check.
VORGEHENSWEISE BEI REKLAMATIONEN
Melden Sie den Fehler unverzüglich bei dem Fachhändler, bei dem Sie den Wagen gekauft haben telefonisch an, um die weitere Vorgehensweise zu besprechen. Für sicherheitsrelevante Mängel, die nicht innerhalb von 30 Tagen nach Auftreten beim Fachhändler angemeldet werden, kann keine Gewährleistung übernommen werden. Bei der Bearbeitung von Reklamationsansprüchen kommen produktspezifische Abschreibungssätze zur Anwendung. Hier verweisen wir auf die ausliegenden Allgemeinen Geschäftsbedingungen.
Achten Sie darauf, daß der Wagen in einem sauberen Zustand eingeschickt wird. Stark verdreckte Wagen können nicht repariert werden.
VERWENDUNG, PFLEGE UND WARTUNG
Der Kinderwagen ist ein Transportmittel für Ihr Kind und muss entsprechend der Gebrauchsanweisung gepflegt und gewartet werden, damit seine Ursprungsqualität erhalten bleibt.
Entretien des tissus
Höjdjusterbart handtagsgrepp
1 Schieber
2 Schieberverriegelung
3 Verschlussmechanismus
3a Sicherungsknöpfe
4 Radarretierung
5 Feststellbare Schwenkräder
6 Schwenkradhalter
6a Druckknopf zum Abnehmen der Schwenkräder
7 Feststellbremse
8 Einstellbare Schwingfederung
9 Schieberabknickung
10 Einstellbare Handbremse (optional)
10a Einstellschrauben
11 Schutzbügelverstellung
12 Verdeck- und Schutzbügel abnehmen
13 Rückenverstellung
14 Sicherheitsgurte
15 Fußstützenverstellung
16 Verdeckverlängerung
17 Automatische Oberteilverriegelung
18 Sonnenschild
19 Entriegelungsknopf für Oberteil
20 Vorderradfederung
Übergabe-Check
| 1. Vollständigkeit | ○ geprüft/I.O. | ○ nicht anzuwenden |
| 2. Funktionsprüfung | ||
| ■ Klappmechanismus | ○ geprüft/I.O. | ○ nicht anzuwenden |
| ■ Fahrverhalten | ○ geprüft/I.O. | ○ nicht anzuwenden |
| ■ Räder prüfen | ○ geprüft/I.O. | ○ nicht anzuwenden |
| ■ Verstellmechanismen überprüfen | ○ geprüft/I.O. | ○ nicht anzuwenden |
| ■ Bremssicherheitsprüfung | ○ geprüft/I.O. | ○ nicht anzuwenden |
| ■ Federung überprüfen | ○ geprüft/I.O. | ○ nicht anzuwenden |
| 3. Unversehrtheit | ||
| ■ Gestell überprüfen | ○ geprüft/I.O. | ○ nicht anzuwenden |
| ■ Stoffteile überprüfen | ○ geprüft/I.O. | ○ nicht anzuwenden |
| ■ Kunststoffteile überprüfen | ○ geprüft/I.O. | ○ nicht anzuwenden |
| ○ Ich habe das Produkt geprüft und mich vergewissert, dass es komplett ausgeliefert worden ist, frei von äußeren, bzw. sichtbaren Mängeln ist und dass alle Funktionen vollständig intakt sind. | ||
| ○ Ich habe ausreichend Informationen über das Produkt und seine Funktionen vor dem Kauf erhalten und die Pflege- und Wartungs anweisungen zur Kenntnis genommen. | ||
Acceptance Check
