BRUKSANVISNING Miimo HRM 70 Live Honda
Bruksanvisning (Översättning av bruksanvisning i original)
Innehållsförteckning
Svenska 70
Identifieringavmaskinen....70
Körning. 70
Underhåll 71
Förvaringundervintern 71
Programvaruuppdatering 71
Batteririsker 72
Säkerhetsvarningar för dockningsstationen och strömförsörjningen. . . . . . . 72
Symboler 72
Avseddanvändning 72
Ljud-/vibrationsinformation....74
Förklaringavfigurer....74
Installation 74
Läggatillytterligareträdgård/klippområde(sefigurl) 7 5
Klippning 75
Navigera i menyn....7 6
Felsökning 78
Serviceefterförsäljningochförapplikationen 81
Transport. 81
Kassering 81
Svenska
Tack för att du köpte gräsklipparen Miimo Robotic. Vänligen läs säkerhetsinstruktionerna som finns här nedan innan du installerar Miimo.
Säkerhetsanmärkningar
Varning! Läs alla säkerhetsföreskrifter och instruktioner. Bekanta dig med de olika reglagen och korrekt användning av maskinen. Förvara instruktionerna så att du kan ta fram dem vid ett senare tillfälle.
SERIENUMMER
INKÖPSDATUM
SKRIV UPP BÅDE SERIENUMMER OCH
INKÖPSDATUM OCH FÖRVARA DETTA
PÅ EN SÄKER PLATS FÖR FRAMTIDA
REFERENS
[1] Tillverkarens namn och adress.
[2] Importörens namn och adress.
[3] Modelltyp.
[4] Serienummer.
[5] Överensstämmelsemärke enligt EG-direktiv.
Förklaring av symboler på maskinen
Allmänna säkerhetsvarningar.
Försäkra dig om att inga utgångar blockeras eller hindras av maskinen
Varning: Läs instruktionerna innan du använder maskinen.
Varning: Stäng av med På/Av-knappen innan arbete utförs på den eller maskinen lyfts.
Försiktighet: Rör inte vid de roterande knivarna. Knivarna är vassa. Var försiktig så att du inte skadar tår eller fingrar.
Vänta tills alla maskinens delar har stannat helt och hållet innan du rör vid dem. Knivarna fortsätter att rotera även efter att maskinen stängts av. En roterande kniv kan orsaka skada.
Se till att människor i närheten inte blir träffade av föremål som slungas iväg av maskinen.
Varning: Håll säkert avständ från maskinen när den är i drift.
Sitt inte på maskinen.
Batteriladdaren innehåller en säkerhetstransformator.
Använd inte högtryckstvätt eller trädgårdsslangen för att rengöra maskinen.
Körning
▶ Innan något arbete görs på själva gräsklipparen (t.ex. underhåll, byte av verktyg osv.) samt under transport och förvaring, ska maskinen stängas av med På/Av-knappen.
Håll uppsikt över barn så att de inte leker med maskinen.
Låt aldrig barn, personer med fysiska, sensoriska eller mentala begränsningar, eller med brist på erfarenhet och/eller kunskap och/eller som är dåligt insatta i dessa instruktioner, använda gräsklipparen. Lokala bestämmelser kan inskränka åldern för operatören.
Kör inte maskinen när du är barfota eller har öppna sandaler. Se alltid till att ha heltäckande skor och långbyxor.
▶ Undvik att klippa gräset när det är dåligt väder, i synnerhet om det finns risk för blixtnedslag.
▶ Operatören eller användaren ansvarar för personskador eller faror som andra människor eller deras egendom utsätts för.
- Om något riskfyllt inträffar när maskinen är igång ska du omedelbart trycka på den röda STOP-knappen.
Försäkra dig om att installationen av begränsningskabeln har gjorts i enlighet med installationsguiden.
Se installationsguiden, som följer med den här produkten, för fullständiga instruktioner om hur man installerar Miimo.
- Kontrollera med jämna mellanrum området där gräsklipparen används och ta bort alla stenar, pinnar, kablar och andra främmande föremål.
Låt aldrig några anslutna elkablar ligga i det område där gräsklipparen arbetar. Om en strömkabel fastnar i robotgräsklipparen måste den kopplas bort från strömförsörjningen innan försök görs för att ta bort den.
Du ska med jämna mellanrum kontrollera att inte knivarna, knivbultarna eller klippenheten är slitna eller skadade. Byt ut slitna eller skadade blad och bultar som en enhet för att bibehålla balansen.
Använd aldrig maskinen med trasiga skydd eller om inte säkerhetsanordningar är på plats.
Låt inte händer eller fötter komma i närheten av roterande delar.
▶ Lyft aldrig upp eller bär maskinen när motorn är igång.
Lämna aldrig maskinen i drift utan uppsikt om du vet att det finns husdjur, barn eller människor precis i närheten av den.
▶ Starta maskinen så som beskrivs i instruktionerna samtidigt som du håller dig på avständ från roterande delar.
Använd aldrig produkten samtidigt som en vattenspridare är igång, schemalägg inte heller de två systemen så att de körs samtidigt.
- Om av någon anledning produkten hamnar under vatten, ska du lyfta bort den från vattnet och stänga av den med hjälp av På/Av-knappen. Försök inte sätta igång produkten utan kontakta istället din auktoriserade Honda-återförsäljare.
Gör inga modifieringar av den här produkten.
Otillåtna modifieringar kan påverka säkerheten för din produkt och kan orsaka att oljud och vibrationer ökar.
Stäng av produkten med På/Av-knappen:
- innan du tar bort hinder
- innan du kontrollerar, rengör eller utför arbete på maskinen
- före förvaring
- om maskinen börjar vibrera onormalt (stoppa den och kontrollera omedelbart)
– efter att den kört på ett främmande föremål.
Kontrollera om maskinen blivit skadad och kontakta din auktoriserade Honda-återförsäljare för råd om nödvändiga reparationer.
Underhåll
Använd alltid trädgårdshandskar när du hanterar eller arbetar nära de vassa knivarna.
▶ Stäng av gräsklipparen med
På/Av-knappen innan du arbetar med den.
▶ Ta ur kontakten från eluttaget innan du arbetar med dockningsstationen eller strömförsörjningen.
Rengör maskinens utsida noggrant med hjälp av en mjuk borste eller trasa. Använd inte vatten, lösnings- eller polermedel. Ta bort allt gräs och skräp, i synnerhet från ventilationshålen.
Rengör regelbundet knivområdet och de svängbara hjulen genom att vända gräsklipparen uppochner.
Använd en hård borste eller en skrapa för att ta bort kompakt gräsklipp (se figur J).
Knivarna är vändbara.
Se till att alla muttrar, bultar och skruvar är ordentligt åtdragna så det är säkert att arbeta med trädgårdsredskapet. (se figur K)
Av säkerhetsskäl ska man med jämna mellanrum kontrollera maskinen visuellt och byta ut slitna eller skadade delar.
Använd bara reservdelar som godkänts av Honda.
Byt ut alla knivar och bultar som en enhet, när så krävs.
Förvaring under vintern
Gräsklipparen kan arbeta vid temperaturer mellan 5 °C och 45 °C. Under vintersäsongen, när temperaturen i trädgården konsekvent går under 5 °C, ska gräsklipparen och dockningsstationen flyttas till och förvaras i ett säkert, torrt utrymme, utom räckhåll för barn.
Placera inte några andra föremål på gräsklipparen eller dockningsstationen.
Vi rekommenderar att man använder
originalförpackningen när man transporterar Miimo
längre sträckor.
Förvara gräsklipparen inom ett temperaturintervall på mellan -20^ och 50^ . Du får till exempel inte lämna gräsklipparen i bilen på sommaren.
Programvaruuppdatering
Gräsklipparen har ett USB-gränssnitt som enbart används för uppdatering av mjukvaran. Detta utförs av din auktoriserade Honda-återförsäljare. Använd endast USB-minnen som godkänts av USB.org (formaterade med FAT 32) och OTG-kablar som godkänts av USB.org.
Använd inte USB-gränssnittet i något annan syfte. Koppla inte in några externa enheter.
Du kan även aktivera automatiska programvaruuppdateringar i menyn Miimo-inställningar i smarttelefonappen Mii-monitor.
Batteririsker
▶ Ladda endast med dockningsstationen som är godkänd av Honda.
Gräsklipparen kan arbeta mellan 5 °C och 45 °C. Om batteriets temperatur hamnar utanför detta område kommer Miimo att visa ett meddelande och inte lämna dockningsstationen. Om Miimo är i drift kommer den att återvända till dockningsstationen eller stanna där den befinner sig.
- Om batteriet blir defekt kan det komma ut vätska som kan komma i kontakt med närliggande komponenter. Kontrollera alla delar som berörts och kontakta en auktoriserad Honda-återförsäljare.
- Om, trots att det är osannolikt, sådan vätska skulle komma ut ur batteriet ska du undvika all beröring av maskinen. Om du ändå kommer i kontakt med vätskan ska du kontakta läkare.
- Öppna inte maskinen eller batteriet. Risk för kortslutning och elektriska stötar.
Skydda maskinen mot brand. Risk för att batteriet exploderar. Kontakta räddningstjänsten om brand inträffar eller batteriet exploderar.
- Ångor kan komma ut ur batteriet om maskinen skadas eller används på ett felaktigt sätt. Sörj för frisk luft och sök läkare om någon form av krämpor skulle uppstå. Ångorna kan irritera andningsorganen.
Säkerhetsvarningar för dockningsstationen och strömförsörjningen
Använd endast dockningsstation och elkabel som är Honda original för att ladda gräsklipparen. Annars finns det risk för brand och explosion.
- Kontrollera regelbundet dockningsstationen, strömförsörjningsenheten, kablarna samt kontakterna. Om du upptäcker skador eller ålderstecken, ska dockningsstationen eller strömförsörjningen kopplas ur och inte längre användas. Öppna aldrig dockningsstationen eller strömförsörjningen själv. Låt endast en kvalificerad Honda-tekniker utföra reparationer och använd endast originaldelar. En skadad dockningsstation, strömförsörjning, kabel eller kontakt ökar risken för elektriska stötar.
Använd inte dockningsstationen eller strömförsörjningen på lättantändliga ytor (t.ex. papper, textilier etc.) eller omgivningar. Uppvärmningen av dockningsstationen och strömförsörjningen under laddningsprocessen kan utgöra brandrisk.
Håll hela tiden uppsikt över barnen. Detta för att säkerställa att barnen inte leker med dockningsstationen, strömförsörjningen eller maskinen.
- Spänningen som anges på strömförsörjningen måste motsvara spänningen för strömkällan.
▶ Vi rekommenderar att strömförsörjningen endast ansluts till ett uttag som skyddas av en jordfelsbrytare som ska utlösas vid 30 mA läckström. Kontrollera din jordfelsbrytare (RCD) regelbundet.
Strömförsörjningskabeln måste kontrolleras med avseende på skada regelbundet.
- Om dockningsstationen hamnar under vatten ska man stänga av strömförsörjningen vid huvudströmbrytaren och kontakta en auktoriserad Honda-återförsäljare.
Rör aldrig vid elkontakten eller någon annan kontakt med blöta händer.
Kör inte över, krossa eller dra i kablarna. Skydda kablarna från värme, olja och vassa föremål.
Av säkerhetsskäl är strömförsörjningen dubbelisolerad och kräver ingen jordanslutning. Driftspänningen är 230 V AC, 50 Hz (för länder utanför EU 220 V, 240 V så som är tillämpligt). Kontakta din auktoriserade Honda-återförsäljare för mer information.
Om du är tveksam ska du kontakta en kvalificerad elektriker eller närmaste auktoriserade Honda-återförsäljare.
Symboler
Följande symboler är viktiga för att läsa och förstå bruksanvisningarna, i synnerhet figurerna. Var uppmärksam på symbolerna och deras innebörd. Genom att tolka symboler på rätt sätt kommer du att kunna använda trädgårdsprodukten på ett bättre och säkrare sätt.
Symbol Innebörd
Använd skyddshandskar
Tillåten åtgärd
Förbjuden åtgärd
Tillbehör/reservdelar
Avsedd användning
Gräsklipparen är avsedd att användas för klippning av gräsmatta i privat bruk.
Kör inte gräsklipparen inomhus.
Använd inte gräsklipparen i något annat syfte eftersom det kan öka risken för personskador och skador på gräsklipparen. Försök aldrig att på något sätt modifiera gräsklipparen eftersom det kan leda till personskador eller skador på gräsklipparen.
Tekniska data
| Robotgräsklippare SI-enhet HRM70 Live |
| Klippbredd cm 19 | | |
| Klipphöjd mm 30–50 | | |
| Lutningsvinkel (max.) °/% 15/27 | | |
| Storlek på gräsmattans yta | | |
| – maximal m | ^2 | 700 |
| – per laddning upp till ^A) | m^2 | 85 |
| Vikt i enlighet med EPTA-procedur 01:2014 kg 7,6 | | |
| Kapslingsklassning IPX4 | | |
| Serienummer se typskylt på gräsklipparen | | |
| Driftfrekvensområde (induktionssensor) kHz | 5 | |
| max. magnetfältstyrka (induktionssensor) (vid 10 m) | dBμA/m 44 | |
| Driftfrekvensområde (GSM) | MHz | 880-960 |
| MHz | 1710-1880 |
| Max. sändningsstyrka (GSM) | dBm 33 | |
| Batteri | | Li-ion |
| Märkspänning | VDC 18 | |
| Kapacitet Ah 2,5 | | |
| Antal battericeller | | 5 |
| Drifttid, upp till ^A) | min 75 | |
| Laddningstid (max.) | min 60 | |
| Begränsningskabel | | |
| – kabel medföljer | m | 175 |
| – minsta längd som krävs | m 20 | |
| – maximal tillåten längd | m | 350 |
| Dockningsstation | | |
| Ingångsspänning | VDC 24 | |
| Strömförbrukning laddning/begränsningskabeln på | W | 73/2.6 |
| Laddningsström (upp till) | A | 2,3 |
| Tillåtet intervall för laddningstemperatur ^B) | °C | 5-45 |
| Vikt i enlighet med EPTA-procedur 01:2014 kg | 1,65 | |
| Kapslingsklassning IPX4 | | |
| Strömförsörjningsenhet | | |
| Schweiz | | 80004-Y0H-003 |
| Storbritannien | | 80003-Y0H-003 |
| Resten av Europa | | 80002-Y0H-003 |
| Ingångsspänning (AC) | V | 220-240 |
| Skyddsklass | | ☐/II |
| Frekvens | Hz | 50-60 |
| Utspänning (DC) | V 24 | |
| Kapslingsklassning IPX7 | | |
| Vikt kg | 1,25 | |
A) Beror på klipphöjd, gräsförhållanden och fukt
B) Temperatur för internt batteri
Specifikationerna gäller för märkspänning [U] på 230 V. Dessa specifikationer kan variera vid olika spänningar och i olika landspecifika modeller.
Bullervärden fastslagna enligt EN 50636-2-107.
De typiska A-viktade ljudnivåerna är:
Ljudeffektnivå 61 dB(A). Osäkerhet K = 2 dB.
Förklaring av figurer
| Händelse Figur Sidan |
| Tillbehör | A | 100 |
| Leveransomfattning/packa upp gräsklipparen | B | 101 |
| Lägga ut begränsningskabel | C | 101 |
| Förlänga begränsningskabel | D | 102 |
| Lägga ut begränsningskabel runt nya inre objekt | E | 102 |
| Lyfta upp och bära gräsklipparen | F | 103 |
| Ställa in klipphöjd | G | 103 |
| Place & Mow | H | 104 |
| Lägga till ytterligare område som ska klippas | I | 104 |
| – med extra dockningsstation (höger) | | |
| – utan extra dockningsstation (längst upp till vänster) | | |
| Rengöring | J | 105 |
| Underhåll | K | 105 |
| Nätaggregatets anslutning | L | 106 |
Installation
Kontrollera om begränsningskabeln är helt fastsatt i marken och undvik att kabeln slackar. En lös kabel kan innebära en risk att snubbla.
Ta bort stenar, lösa träbitar, kablar, anslutna elkablar och andra främmande föremål från klippområdet.
Se till att klippområdet har en jämn yta och inga diken, fåror eller sluttningar brantare än 15°/27 %, vilka utgör ett verkligt hinder för gräsklipparen.
Dockningsstationen måste vara placerad på kabeln vid klippområdets ytterområde. Den får inte placeras vid sidan av ett redskap eller trädgårdsskjul som står för sig själv i gräsmattan som ska klippas.
Vi rekommenderar att du först klipper gräsmattan med en konventionell gräsklippare innan du installerar Miimo. Gör även detta före första gången som gräsmattan ska klippas när en ny säsong börjar eller när gräset ska klippas mer än 5 mm. Gräsklipparens klippsystem är utformat för att klippa korta bitar av grässtråna (30–50 mm). Gräsklippet kan ligga kvar som gödsel för gräsmattan. Gräsklipparens klipphöjd kan justeras till 30, 40 eller 50 mm.
Rekommendationen är att man börjar med en högre inställning och sedan minskar klipphöjden succesivt allteftersom kabeln försvinner ner i gräset. På så sätt undviker man att Miimo klipper av kabeln.
Ytterligare begränsningskabel kan läggas till med hjälp av en skarvkoppling (se figurerna D–E).
Begränsningskabeln kan förlängas upp till en maximal total längd på 350 m.
Begränsningskabeln kan grävas ner maximalt 5 cm i marken (eller under icke-metalliska plattor).
För att inte begränsningskabeln ska skadas, ska man inte vertikalskära eller kratta det område där den är dragen.
När man lägger ut kabeln ska man undvika vinklar som är mindre än 45°. Det kan påverka gräsklipparens prestanda.

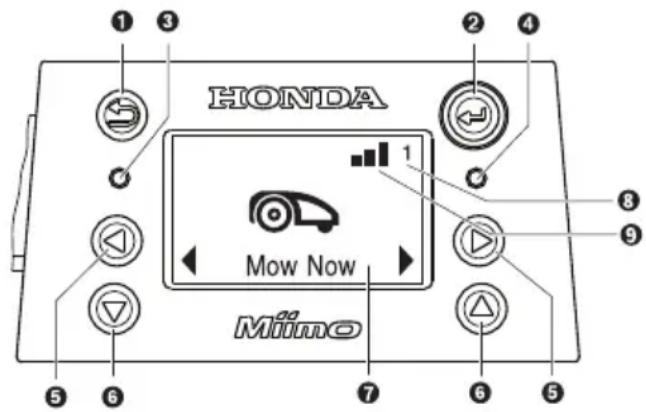

Display
Symbol Innebörd
| 1 | ← | Bakåt-knapp |
| 2 | ← | BekräftelseknappOm bekräftelseknappen trycks in när gräsklipparen kör kommer den att återvända till dockningsstationen |
| 3 | ○ | Röd LED på: fel på gräsklipparen |
| 4 | ○ | Grön LED på: gräsklipparen är på Grön LED av: Gräsklipparen är inaktiv och du måste mata in din fyrsiffriga PIN-kod för att aktivera den.Eller så är gräsklipparen avstängd och du måste slå på På/Av-knappen och mata in din fyrsiffriga PIN-kod för att aktivera den.Obs: när uppdatering av mjukvaran pågår, lyser både den gröna och den röda LED-lampan. |
| 5 | ◀ ▶ | Vänster/höger-knapp |
| 6 | ▽ △ | Ner/upp-knapp |
| 7 | | Display med dialogskärm |
| 8 | 1 2 3 | Trädgårdsnummer (visas när fler än en trädgård kartlagts i gräsklipparens minne) |
| 9 | ..|| | Nätverkssignal finns |
| →□ | Ingen nätverkssignal |
Om ingen knapp tryckts in inom 10 minuter övergår displayen till viloläge.
Lägga till ytterligare trädgård/klippområde (se figur I)
Följ instruktionerna i installationsguiden när du ska installera Miimo i ytterligare ett klippområde.
Separat klippområde med separat dockningsstation
(se figur I, höger): Gräsklipparen kan användas för upp till tre separata gräsmattor. För en extra separat trädgård, krävs en separat dockningsstation (se figur A) och även nödvändig mängd begränsningskabel samt märlor. Om man valt kalenderfunktionen Smart timer kommer gräsklipparen att klippa gräset i det område där den befinner sig, inom de aktuella tidsinställningarna.
Stäng av gräsklipparen när den förflyttas mellan de separata klippområdena.
Obs: uppdatering av gräsklipparens mjukvara måste genomföras i varje dockningsstation.
Vi rekommenderar att man sätter på etiketter med nummer på dockningsstationerna för respektive trädgård. På så sätt vet man vilken dockningsstation som hör till vilken trädgård, vilket annars kan vara lätt att glömma när man tar fram dem igen efter vinterförvaringen.
Utan separat dockningsstation: Det går att koppla samman separata gräsmattor genom att dra begränsningskabeln mellan de två gräsmattorna. Placera i detta fall kabeldragningarna parallellt och så nära varandra som möjligt (se figur I, överst till vänster). Det extra klippområdet utan dockningsstation är inte registrerat i kartläggningsminnet. Gräsklipparen kommer därför inte att använda klippfunktionen Map & Mow (kartlägg och klipp) för klippområdet utan dockningsstation. Maximal rekommenderad storlek för klippområde utan dockningsstation är 50 m². Gräsklipparen kommer att fortsätta att klippa till dess att batteriet tar slut och måste sedan bäras tillbaka till dockningsstationen för att laddas.
Klippning
▶ Låt aldrig barn åka på gräsklipparen.
▶ Tryck på stoppknappen ovanpå gräsklipparen innan du lyfter den. Lyft alltid gräsklipparen i dess bärhandtag. (se figur F)
Se till att det inte finns några små djur på klippområdet, såsom igelkottar eller sköldpaddor.
När installationen är helt klar kan du börja klippningen omedelbart genom att välja "klipp" i den kostnadsfria Honda Mii-appen. Du kan även skapa ett programmerat schema, med hjälp av Hondas Smart timer som även kan planera för framtida klippsessioner baserade när väderprognosen spår att det ska regna.
En manuell kalender kan även ställas in i enlighet med dina egna behov.
Gräsklipparen måste klippa ett klippområde 3 gånger helt och hållet (3 fullständiga klippningar) för att lära sig klippområdet. Under inlärningsperioden kanske inte klippningen blir optimal.
Ungefärliga körtider för att slutföra hela trädgården med hjälp av Map & Mow (kartlägg och klipp) listas
här nedan. Observera att körtiderna kommer att variera beroende på gräsmattans komplexitet och antalet objekt i trädgården.
100 m ^2 4:e tim
500 m² 16:e tim
700 m² 22:e tim
Ställa in ett schema med täta upprepningar. På så sätt uppnår man ett bättre klippresultat, batteriladdningen håller längre och du undviker gräsklipp på gräsmattan.
När gräsklipparen klipper
I "manuellt" kommer den att arbeta till dess att gräsmattan är klippt. Gräsklipparen gör endast avbrott för att ladda batteriet. När gräsmattan är klippt återvänder gräsklipparen till dockningsstationen.
Med det programmerabara läget Kalender eller Hondas kalenderfunktion Smart timer kör gräsklipparen kontinuerligt under en inställd tidsperiod. Gräsklipparen gör endast avbrott för att ladda batteriet. När gräsmattan är klippt innan tidsperioden är slut, återvänder gräsklipparen till dockningsstationen.
Om du vill avsluta klippningen i förtid ska du trycka på knappen Docka i Honda Mii-appen. Du kan även skicka tillbaka gräsklipparen till dockningsstationen genom
bekräfta.
Energisparläge
Gräsklipparen sänker sin energiförbrukning genom att automatiskt stänga av strömmen till begränsningskabeln när den inte klipper och inte laddas.
Om du manuellt vill väcka gräsklipparen ur energisparläget trycker du på "Klipp" i Honda Miiappen. När en kalenderfunktion eller Hondas Smart timer blir aktiv, startar kabelsignalen omedelbart.
Klippa små gräsmattor med Place & Mow
Place & Mow är avsedd för att klippa små områden utan att för den skull hela gräsmattan behöver klippas. T.ex. en gräsplätt där man flyttat undan trädgårdsmöbler. Gräsklipparen placeras i det nedre vänstra hörnet av området som ska klippas (se figur H). Slutresultatet för det klippta området beror på markförhållandena. Det kommer inte nödvändigtvis att bli en perfekt fyrkant. Följ instruktionerna på skärmen när Place & Mow slutförts. Obs: Av säkerhetsskäl ska inte Place & Mow användas utanför begränsningskabeln.
Sensorer
Gräsklipparen är utrustad med följande sensorer:
- Med lyftsensor som aktiveras när man lyfter upp gräsklipparen.
- Med rullningssensor som upptäcker om gräsklipparen välter.
- Med lutningssensor som aktiveras när gräsklipparen hamnar på en sluttning vars vinkel är 32^ .
När någon av sensorerna aktiveras, t.ex. lyftsensorn, stannar drivmotorerna och knivarna. Ett meddelande visas på displayen, t.ex. "lyftning".
– Med känner av föremål/hinder utmed hela gräsklipparens framsidan och ser till att den ändrar riktning.
Batteriladdning
Batteriet är utrustat med temperaturövervakning som innebär att det bara laddas om batteriets interna temperatur håller sig inom området 5 °C till 45 °C.
Litiumjonbatteriet levereras delvis laddat. Vi rekommenderar att man laddar gräsklipparen i dockningsstationen under tiden som man installerar begränsningskabeln.
Litiumjonbatteriet kan laddas när som helst utan att minska dess livslängd. Att avbryta laddningsförfarandet skadar inte batteriet.
När batteriet är helt slut eller urladdat stänger en skyddskrets av gräsklipparen, vilket innebär att knivarna inte längre roterar.
Navigera i menyn
Tabellen nedan förklarar olika menyalternativ som finns på Miimo. De flesta av dessa funktioner finns även i Honda Mii-appen.
| Huvudmeny Undermeny 1 Undermeny 2 Förklaring |
 | | Om man trycker på bekräftelseknappen åker gräsklipparen iväg och börjar klippa. I Av/Manuell arbetar gräsklipparen till dess att displayen visar "trädgård slutförd".I läget Kalender arbetar gräsklipparen till dess att den när slutet på tidsperioden eller till dess att displayen visar "trädgård slutförd" (beroende på vilket som inträffar först). |
| Klipp nu |
 | Smart timer | Hondas Smart timer är optimerad baserat på storleken på klippområdet och har ytterligare funktionalitet genom att den länkas till en lokal väderprognos.Med standardinställningen genomför gräsklipparen två fullständiga klippningar per vecka med början kl. 08.00.Du kan ställa in ditt Smart Timer-schema med hjälp av den kostnadsfria Honda Mii-appen. |
| Kalender |
| Kalender Redigera (vald dag) Programmera ett klippschema genom att ställa in individuella klippdagar och tidsperioder (upp till 2 per dag). |
| Klipp inte/Radera tidsperiod | Detta raderar motsvarande tidsperiod för vald dag.Antalet fullständiga klippningar per vecka för det aktuella schemat visas längst ner på displayen. |
| Av/Manuell Välj det här alternativet om inget schema ska användas.Gräsklipparen kommer bara att börja klippa om man aktiverar Klipp nu. |
Huvudmeny Undermeny 1 Undermeny 2 Förklaring
 Klippläge | Place & Mow Välj en yta på mellan 2 m x 2 m, 3 m x 3 m och 4 m x 4 m. |
| Klippa utan dockningsstation | Gräsklipparen kommer att klippa ett extra klippområde utan dockningsstation i ett slumpmässigt läge till dess att batteriet tar slut. |
 Säkerhet | Autolås Om ingen knapp trycks på inom 3 minuter, låses de automatiskt.Rekommenderas av säkerhetsskäl och som stöldskydd. |
| -På PIN-kod krävs för aktivering efter Autolås. |
| -Av Knapparna är alltid redo att aktiveras. |
| Ändra PIN | Om man vill ändra PIN-kod måste man först mata in befintlig PIN-kod. |
| Alarm | |
| -På Larmet är aktiverat. |
| -Av Larmet är inaktiverat. |
 Datum och tid | | Ändra datum och tid. |
 Ställa in språk | | Ställa in displayens språk. |
| Info | Systemstatus Information om batteriladdning, systeminformation samt drift-och laddningstid för gräsklipparen. |
 Avancerat | Kabel-ID | Ändra begränsningskabelns ID när det finns störningar i närheten. |
| Sensorinställningar/ markförhållanden | Välj mellan Låg (ojämnt underlag), Normal eller Hög (halt underlag). Gräsklipparens stötsensor blir mer eller mindre känslig beroende på vilket markförhållande man valt. |
| Göra om kartläggning | Raderar den befintliga kartläggningen av trädgården. |
| Fabriksäterställning Om man återställer gräsklipparen till fabriksinställningar raderas alla personliga inställningar (förutom PIN).Efter fabriksäterställning måste gräsklipparens kartläggning av klippområden göras om. |
| Trädgårdsöversikt Visa antalet kartlagda trädgårdar, deras storlek, deras kabel-ID samt datum och tid för senaste gången som trädgården klipptes. |
| Radera trädgård Radera kartläggningen av en specifik trädgård eller välja att radera alla kartläggningar på en gång. |
| Ge gräsklipparen ett namn | Ändra namnet som visas på displayen. Detta kan även ändras i Honda Mii-appen. Endast bokstäver ur det latinska alfabetet kan användas. Antalet bokstäver är begränsat. Den här funktionen finns inte för alla språk.För en del språk (t.ex. tjeckiska och polska) går det inte att ändra namnet som visas på displayen på grund av specifika grammatiska krav. |
Huvudmeny Undermeny 1 Undermeny 2 Förklaring
Verktyg
Nivåkontroll Information om gräsklipparens vinkel i förhållande till marken.
Om gräsklipparens är i dockningsstationen men pricken på displayen inte befinner sig inom den angivna cirkeln, måste dockningsstationen installeras på en annan, mer plan yta.
Kabelsignal Känner av kabelsignalen som kommer från begränsningskabeln och visar dess styrka (för servicetekniker).
Gräsklipparen tar inte emot någon kabelsignal när den är i dockningsstationen.
Felsökning
Problem Tänkbar orsak Åtgärd
| LED-lampan på dockningsstationen blinkar | Begränsningskabeln är av, för lång eller för kort. Kabeln är inte ansluten och gräsklipparen är inte i dockningsstationen. | Kontrollera att det inte finns något brott på kabeln och att den är mellan 20 och 350 meter lång. Stäng av strömförsörjningen och slå sedan på den igen.Följ instruktionerna i installationsguiden om hur man installerar gräsklipparen. |
| Kraftiga vibrationer/ högt ljud | Knivbultarna sitter löst Dra åt knivbultarna med ett åtdragningsmoment på 2,5 Nm. |
| Knivblad som är skadat eller böjt | Byt ut knivblad (se figur K). |
| Gräsklipparen dockar inte ordentligt | Begränsningskabeln är inte korrekt ansluten till dockningsstationen | Följ instruktionerna i installationsguiden om hur man installerar begränsningskabeln. |
| Begränsningskabeln är nära en störningskälla | Ta bort all överskott (t.ex. hoprullad) av begränsningskabel i närheten av dockningsstationen.Ändra begränsningskabelns ID i menyn. |
| Gräsklipparen fungerar inte | På/Av-knappen är inte på Ta bort gräsklipparen från dockningsstationen, sätt på På/Av-knappen och sätt tillbaka gräsklipparen i dockningsstationen (försäkra dig om att dockningsstationen är på – LED-lampan lyser grönt). |
| Möjlig tilltäppning Stäng alltid av På/Av-knappen först, kontrollera sedan undertill på gräsklipparen. Rensa sedan om så krävs (använd alltid skyddshandskar). |
| Batteriet är inte fulladdat Placera gräsklipparen i dockningsstationen så att den får laddas. Dockningsstationen måste vara på. |
| Gräset är för långt Klipp gräsmattan med en konventionell gräsklippare med den lägsta klipphöjdsinställningen innan du använder robotgräsklipparen. |
| Batteriet för varmt/kallt Gräsklipparen kan vara i drift när batteriets interna temperatur är mellan 5 °C och 45 °C. Låt gräsklipparen svalna/bli varm. Om detta fel inträffar ofta ska dockningsstationen flyttas till en plats som ligger i skugga. |
| Gräsklipparen har stannat på gräsmattan med släckt display | Driftproblem | Tryck på bekräftelseknappen för att skärmen ska tändas eller placera gräsklipparen i dockningsstationen. |
Problem Tänkbar orsak Åtgärd
| Gräsklipparen laddas inte | Batteriet för varmt/kallt Gräsklipparen kan vara i drift när batteriets interna temperatur är mellan 5 °C och 45 °C. Låt gräsklipparen svalna/bli varm. Om detta fel inträffar ofta ska dockningsstationen flyttas till en plats som ligger i skugga. |
| Dockningsstationen är inte påslagen | Sätt på strömförsörjningen till dockningsstationen. Om dockningsstationen inte startar ska du kontakta din auktoriserade Honda-återförsäljare. |
| Laddningsstiften har korroderat Rengör laddningsstiften. |
| Gräsklipparen är utanför begränsningskabeln | Begränsningskabel i en sluttning | Lämna ett mellanrum på 30 cm mellan begränsningskabeln och sluttningen 15°/27 %. |
| Hinder nära begränsningskabeln | Ta bort hindren. |
| Delar av klippområdet har lämnats oklippt | Gräsklipparen behöver fler klippningar för att genomföra hela trädgården | Låt gräsklipparen köra 3 fullständiga klippningar av hela området som ska klippas. |
| Tidsperioden är inte lång nog för trädgårdens storlek | Öka klipptidsperioden eller använd Hondas kalenderfunktion Smart timer. |
| Avståndet mellan begränsningskablarna är för litet | Öka avståndet mellan begränsningskablarna till minst 75 cm. |
| Ojämna klippförhållanden Välj alternativet "ojämnt underlag/låg känslighet" bland menyalternativen "markförhållanden/stötsensor". Jämna till gräsmattan/ta bort gropar/exkludera olämpliga områden med begränsningskabeln. Följ instruktionerna i installationsguiden. |
| Gräset är för långt Välj alternativet "ojämnt underlag/låg känslighet" bland menyalternativen "markförhållanden/stötsensor". |
| Sluttningar i trädgården är för branta | Se till att gräsklipparen bara behöver arbeta på sluttningar som är 15 grader eller mindre och att hela trädgården inte ligger i en sluttning. |
| Gräsklipparen fastnar i trädgården | Föremål/hinder har inte exkluderats | Använd begränsningskabeln för att utesluta hinder där gräsklipparen ofta fastnar. |
| Nylagd gräsmatta Låt det går några veckor så att marken kan stabilisera sig innan du använder gräsklipparen. Välj alternativet "ojämnt underlag/låg känslighet" bland menyalternativen "markförhållanden/stötsensor". Vänta så länge som möjligt innan du startar gräsklipparen efter att du vattnat. |
| Gräsklipparen kan av misstag klippa av blommor etc. eller köra över vissa hinder | Föremål/hinder lägre än 5 cm har inte exkluderats | Exkludera hinder med hjälp av begränsningskabeln, och se till att den är 30 cm från föremålet, eller ta bort föremålen/hindren. |
Problem Tänkbar orsak Åtgärd
| Gräsklipparenverkar inte klippalogiskt | Systemet Map & Mow(kartlägg och klipp)är beroende avmarkförhållandena.Gräsklipparen fortsätter intenödvändigtvis i nästa oklipptaområde. | Ytterligare information finns i installationsguiden.Om beteendet inträffar ofta bör man göra omkartläggningen av trädgården. |
| Gräsklipparen kör inte alltid ien rak linje när den kör mellanområden | Ingen korrigerande åtgärd krävs. |
| Det händer ofta attgräsklipparen inte hittar rättposition eller kör runt påsamma plats | Byt kabel-ID. |
| Kablarna ligger i kors vid ettexkluderat föremål | Följ instruktionerna i installationsguiden. |
| Gräsklipparen kör i ettslumpmässigt mönster påden extra gräsmattan utandockningsstation. | Normalt beteende. Systemet Map & Mow (kartlägg ochklipp) fungerar bara i områden utan dockningsstation. |
| Begränsningskabelnhar kapats | Kabeln är inte sträckt mellanmärlornaAvståndet mellan märlor ärstörre än 75 cm | Försäkra dig om att kabeln är sträckt och att avståndetmellan märlorna är maximalt 75 cm. Följ instruktionernai installationsguiden. Använd skarvkopplingar för attreparera kabelbrottet. |
| Klippresultatet blirojämnt eller dåligt | Gräsklipparen klipper itetillräckligt ofta | Klipp gräsmattan oftare för ett bra resultat (t.ex. genom attha tätare/längre tidsperioder i schemat). |
| Knivbladen är slöa Vänd på eller byt ut knivbladen (se figur K). |
| Möjlig tilltäppning Stäng alltid av | På/Av-knappen först, kontrollera sedanundertill på gräsklipparen. Rensa sedan om så krävs(använd alltid skyddshandskar). |
| Begränsningskabelnkan inte kännas av | Ingen ström idockningsstationen | Kontrollera om dockningsstationen är påslagen(LED är på). |
| Begränsningskabeln avklippt Kontrollera om begränsningskabeln är skadad. |
| Felaktig installation (t.ex. intetillräckligt avstånd mellankablarna) | Följ instruktionerna i installationsguiden. |
| Begränsningskabeln är nära enstörningskälla | Ta bort all överskott (t.ex. hoprullad) avbegränsningskabel i närheten av dockningsstationen.Ändra begränsningskabelns ID i menyn. |
| Klipphöjdsknappenhar fastnat | Möjlig tilltäppning Stäng alltid av | På/Av-knappen först, kontrollera sedanundertill på gräsklipparen. Rensa sedan om så krävs(använd alltid skyddshandskar). |
Service efter försäljning och för applikationen
Vid all korrespondens och beställning av reservdelar ska man alltid uppge det 4+7-siffriga numret som står på klipparens typskylt.
Det kan även vara så att versionen på gräsklipparens mjukvara behöver uppges (se Meny > Inställningar > Info).
Om det krävs att gräsklipparen lämnas in till den auktoriserade Honda-återförsäljaren, ska alltid gräsklipparen och dockningsstationen lämnas in tillsammans.
Produkten ska kontrolleras och underhållas regelbundet, av säkerhetsskäl och för att den ska prestera på hög nivå.
Regelbundet underhåll kommer även att öka livslängden. Honda rekommenderar att årlig service utförs av en lokal auktoriserad Honda-återförsäljare.
Transport
De medföljande litiumjonbatterierna omfattas av lagstiftningskraven för farligt gods. Batterierna är lämpliga för vägtransport av användaren utan ytterligare begränsningar.
När leverans sker genom tredje part (t.ex. via flygtransport eller speditionsfirma) finns speciella krav vad gäller förpackning och märkning som måste efterföljas. För att förbereda artikeln som skickas, krävs en expert för farligt material.
Kassering
Trädgårdsprodukten, batterierna, tillbehören och förpackningen ska sorteras på ett miljövänligt sätt för återvinning.
Släng inte trädgårdsprodukter eller batterier/laddningsbara batterier i hushållsavfallet!
Endast för EU-länder:
Enligt europeisk lag 2012/19/EU ska elektrisk och elektronisk utrustning som inte längre används, och som enligt europeisk lag 2006/66/EG, är trasig eller förbrukade batteripack/batterier, samlas in separat och avyttras på ett sätt som är miljömässigt korrekt.
Följ instruktionerna som står under Transport.
Obsah
Slovenčina 83
Box 31002 - Långhusgatan 4
215 86 Malmö
Tel.: +46 (0)40 600 23 00
Fax: +46 (0)40 600 23 19
http://www.honda.se
hpesinfo@honda-eu.com
SWITZERLAND
Honda Motor Europe Ltd.
Succursale de Satigny/Genève
Rue de la Bergère 5
1242 Satigny
