Optimate 7 - Batteriladdare Tecmate - Gratis bruksanvisning och manual

Produkttyp	Automatisk batteriladdare och underhållare med diagnos
Märke	Tecmate
Modell	Optimate 7
Ingångsspänning	100-240 V AC
Utgångsspänning	12 V DC eller 24 V DC (valbar)
Laddström	12 V: max 5 A; 24 V: max 2,5 A
Kompatibla batterier	12 V bly-syra från 3 Ah till 400 Ah; 24 V upp till 200 Ah
Funktioner	Diagnos före laddning, Återhämtning (avsulfatering), Huvudladdning, Optimering, Test efter laddning, Intelligent underhåll
Skydd	Polvändning, kortslutning, överhettning
Temperaturreglering	Temperaturkompensation (-0,04 V/cell/°C)
Strömförbrukning i standby	Mindre än 0,5 W (ECO-läge)
Garanti	3 år
Indikatorer	8 LED: spänning, laddningsstatus, test, fel
Inkluderade tillbehör	Batteriklämmor, DC-kablar
Användning	Endast inomhus, får inte utsättas för regn

Vanliga frågor - Optimate 7 Tecmate

Hur väljer man batterispänning (12 V eller 24 V)?

Koppla bort laddaren från batteriet, tryck sedan och släpp knappen SELECT. LED 12V eller 24V tänds för att bekräfta valet.

Vad gör man om LED för omvänd polaritet tänds?

LED nr 2 indikerar omvänd polaritet. Koppla omedelbart bort laddaren, vänd på klämmorna (röd på positiv, svart på negativ) och anslut igen.

Kan jag ladda ett 24 V-batteri med denna laddare?

Ja, Optimate 7 kan ladda 24 V-batterier upp till 200 Ah. Välj 24 V-läge med knappen SELECT.

Hur lång tid tar det att ladda ett 100 Ah-batteri?

För ett urladdat 12 V 100 Ah-batteri är laddtiden vanligtvis mindre än 24 timmar. Djupurladdade batterier kan ta längre tid.

Vad betyder test-LED (grön, gul, röd)?

Grön LED (nr 6): batteri i gott skick. Gul LED (nr 7): svagt batteri. Röd LED (nr 8): urladdat eller defekt batteri. Se tabellen i manualen för mer information.

Kan jag låta laddaren vara ansluten permanent?

Ja, Optimate 7 går över till Intelligent underhåll när batteriet är fulladdat, växlar mellan underhållsladdning och vila för att undvika överladdning och elektrolytförlust.

Vad gör man om batteriet är helt urladdat (sulfaterat)?

Ta bort batteriet från fordonet och inspektera det visuellt. Om det verkar intakt, anslut laddaren. Läget Återhämtning (röd LED nr 3) skickar pulser för att avsulfatera batteriet.

Vilka säkerhetsåtgärder bör vidtas?

Använd laddaren på en ventilerad plats. Rök inte nära batteriet. Använd skyddsglasögon. Koppla bort strömmen innan du ansluter eller kopplar bort klämmorna.

Kan jag använda laddaren utomhus?

Nej, laddaren är endast avsedd för inomhusbruk. Utsätt den inte för regn, snö eller fukt.

Vad gör man om laddaren inte startar laddning?

Kontrollera nätanslutningen och spänningsvalet. Om LED för omvänd polaritet är tänd, vänd på klämmorna. Om batteriet är för svagt försöker laddaren återhämtning; vänta några minuter.

BRUKSANVISNING Optimate 7 Tecmate

VIKTIGT: läs följande fullständiga instruktioner för användningen innan du använder laddaren

Automatic charger for 12V & 24V lead/acid batteries • Chargeur automatique pour batteries 12V & 24V plomb-acide • Cargador automático para baterías 12V & 24V plomo-ácido • Carregador automático para baterias de 12V & 24V chumbo/ácido • Automatische Ladegerät für 12V & 24V Blei-Säure Batterien • Automatische lader voor 12V & 24V loodzuur accu's • Caricabatterie automatico per batterie 12V piombo-acido • Automatisk diagnostisk laddare för 12V & 24V blybatterier

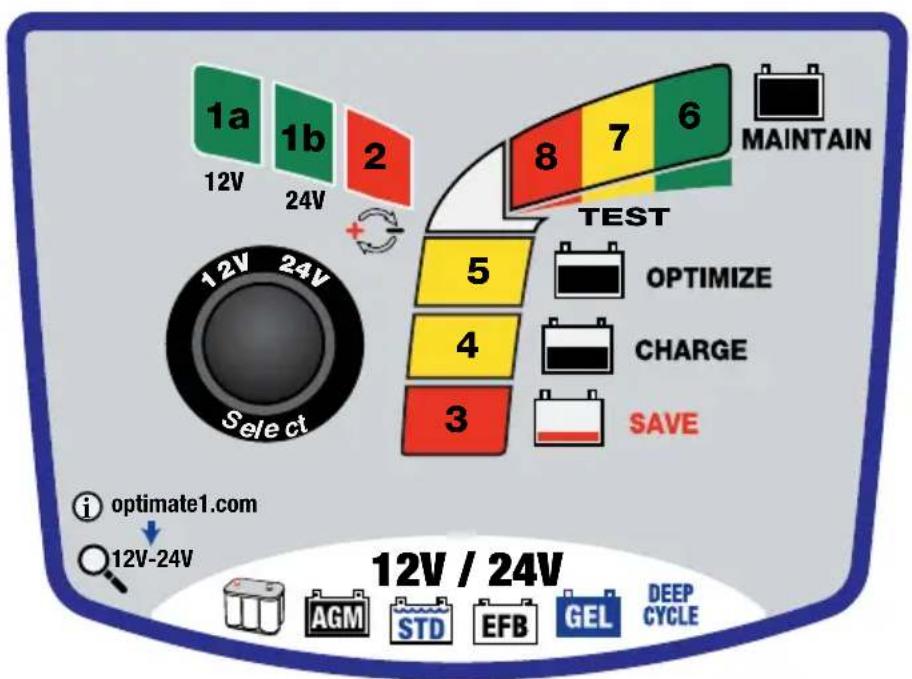

LEDs / SELECT

TEST LEDs

Den här apparaten ska inte användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga, eller personer som saknar erfarenhet och kunskap, såvida de inte hålls under uppsikt eller instrueras om hur apparaten används av en person som ansvarar för deras säkerhet. Håll barn under uppsikt för att se till att de inte leker med apparaten.

SÄKERHETSVARNING OCH SÄKERHETSINFORMATION: Batterier utsöndrar EXPLOSIVA GASER. Förhindra öppen eld eller gnistor i närheten av batterier. Koppla ifrån spänningsförsörjningen (växelström) innan du ansluter eller lossar likströms- eller batterianslutningar. Batterisyra är mycket frätande. Bär skyddskläder och skyddsglasögon och undvik kontakt. Om du av misstag kommer i kontakt med batterisyran måste du genast tvätta med tvål och vatten. Kontrollera att batteriets elektroder inte sitter löst. I så fall måste batteriet kontrolleras av en expert. Om batteriets elektroder är rostiga rengör du dem med en kopparborste. Om de är oljiga eller smutsiga tvättar du dem med en trasa fuktad med rengöringsmedel. Använd endast laddaren om in- och utkablarna och kontaktdonen är oskadda och i gott skick. Om inkabeln är skadad är det mycket viktigt att den genast byts ut av tillverkaren, tillverkarens auktoriserade serviceombud eller en kvalificerad verkstad, så att fara inte uppstår. Skydda laddaren mot syra, syraånga och fukt, både vid användning och förvaring. Skador till följd av korrosion, oxidering eller invändig elektrisk kortslutning täcks inte av garantin. Håll laddaren på avständ från batteriet under laddning för att undvika kontaminering genom eller exponering för syra eller sura ångor. Om du använder laddaren i horisontellt läge måste du placera den på en hård, plan yta och INTE på plast, tyg eller läder. Använd fixeringshålen i höljets botten för att fästa laddaren på en lämplig och stabil lodrät yta.

VÄTSKEEXPONERING: Laddaren är konstruerad för att stå emot lätt regn och vätskor som av misstag spills eller skvimpas ut på höljet ovanifrån. Längre exponering för regn är dock inte att rekommendera, och servicelivslängden ökar om laddaren inte utsätts för sådant. Fel på laddaren, som ett resultat av oxidering orsakad av att vätska trängt in i de elektroniska komponenterna, kontaktdonen eller stickpropparna, täcks inte av garantin.

ANSLUTA LADDAREN TILL BATTERIET

1. Koppla ifrån spänningsförsörjningen (växelström) innan du ansluter eller lossar likströms- eller batterianslutningar.
2. När ett batteri laddas i fordonet med batterikabelskor måste du, innan du ansluter, kontrollera att batteriklämmorna kan placeras säkert och att de inte vidrör omkringliggande ledningar, metallrör eller chassiet. Anslut i följande ordning: Anslut först till den batteriklämma som inte är ansluten till chassiet (normalt positiv), anslut sedan den andra batteriklämman (normalt negativ) till chassiet på ett tillräckligt avständ från batteriet och bränsleledningar. Lossa alltid anslutningarna i motsatt ordningsföljd.
3. När ett batteri ska laddas utanför fordonet med batteriklämmorna måste det placeras i ett utrymme med god ventilation. Anslut laddaren till batteriet: Anslut den RÖDA klämman till PLUS-polen (POS, P eller +) och den SVARTA klämman till MINUS-polen (NEG, N eller -). Kontrollera att anslutningarna sitter korrekt och säkert. God kontakt är viktigt.
4. Om batteriet är djupurladdat (och eventuellt sulfaterat) måste det monteras ur fordonet och kontrolleras, innan det ansluts till laddaren för återhämtning. Kontrollera batteriet visuellt för att upptäcka mekaniska defekter som utbuktningar eller sprickor samt tecken på elektrolytläckor. Om batteriet har påfyllningslock och man kan se plattorna i cellerna utifrån måste batteriet undersökas noga för att avgöra om någon cell verkar annorlunda än de andra (t.ex. vitt material mellan plattorna, plattorna rör vid varandra). Ladda inte batteriet om det är mekaniskt skadat. Låt en fackhandlare kontrollera det.
5. Om batteriet är nytt: Läs batteritillverkarens instruktioner om säkerhet och drift noga innan laddaren ansluts till batteriet. Läs och följ instruktionerna för påfyllning av syra (om tillämpligt).

ÖVERGÅNG TILL LADDNING

LADDNINGSTID : Laddningstiden för ett urladdat, men i övrigt oskadat batteri, är något mindre än 25 % av batteriets Ah-kapacitet, vilket innebär att det inte bör ta mer än 24 timmar för ett 100 Ah-batteri att nå självurladdningskontrollen. För nästan helt urladdade batterier kan laddningen ta betydligt längre tid.

°: Laddningsspänningen och flytspänningen regleras omvänt baserat på omgivningstemperaturen. D.v.s. att spänningen ökar vid lägre temperaturer och minskar vid högre temperaturer. Justering: -0,004 V/cell/°C över eller under 20 °C.

ÖVERGÅNG TILL LADDNING : om den valda spänningen i STEG 1 överensstämmer med den förväntade batterispänningen och det inte finns några anslutningsfel så som det beskrivs i STEG 2, startar den helautomatiska driften från STEG 3.

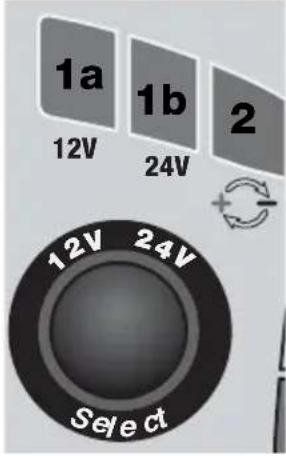

STEG 1Val avspänning		Lysdiod 1a/1b: Bekräftar att laddaren försörjs med växelström och visarvald batterispänning (1a = 12 V, 1b = 24 V).Ändraspänning:Koppla bort laddaren från batteriet. Tryck och släpp SELECT-knappen. Modevalet ändras när knappen släpps. SAVE (nr 3), CHARGE (nr 4) och TEST (nr 6, 7 och 8) blinkar två gånger för att bekräfta att inställningen har sparats i minnet.LED #1a => 12 VLED #1b => 24 VOBS! Denna inställning finns kvar även när inte kontakten sitter i.
STEG 2Skydd		Laddaren aktiveras inte utan att användaren först gör något.LYSDIOD 2 OMVÄND POLARITET:Tänds när batterianslutningarna är felaktiga.Laddaren skyddas elektroniskt så att inga skador kan uppstå, och utsignalen förblir inaktiverad tills anslutningarna har korrigerats.LYSDIOD 2 OMVÄND POLARITET:Tänds när batterianslutningarna är felaktiga.Laddaren skyddas elektroniskt så att inga skador kan uppstå, och utsignalen förblir inaktiverad tills anslutningarna har korrigerats.SÄKERHETSKONTROLL AV SPÄNNING:Lysdioderna för 12 V (1a) och 24 V (1b) blinkar omväxlande och den gröna testlampan (6) tänds. Om 12 V väljs och ett batteri med spänning över 15 V ansluts:Det anslutna batteriet kan vara på 24 V.Ätgård: Koppla bort batteriet och välj 24 V.Lysdioderna för 24 V (1b) och 12 V (1a) blinkar omväxlande och den röda testlampan (8) tänds. Om 24 V (lysdiod 1b) har valts och ett batteri med spänning under 18 V ansluts:Det anslutna batteriet kan vara på 12 V, eller också kan det vara ett djupurladdat 24 V-batteri.Ätgård: Kontrollera batteriet fysiskt. Om den nominella spänningen är 12 V, koppla bort batteriet och välj 12 V.Om nominell spänning är 24V, tryck och håll fingret på SELECT-knappen. Efter 3 sekunder fortsätter programmet till steg 3.

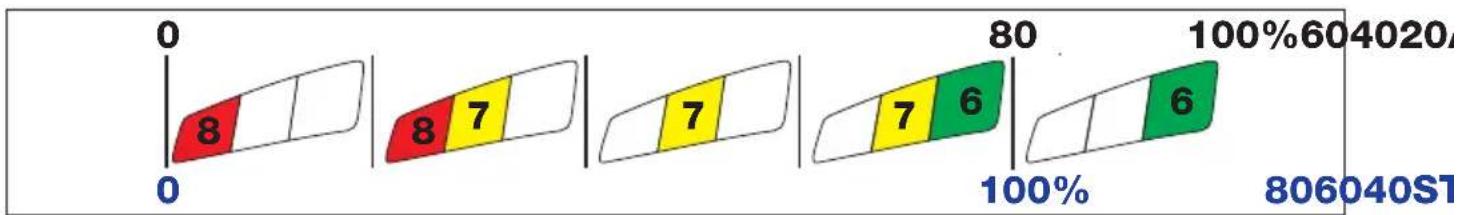

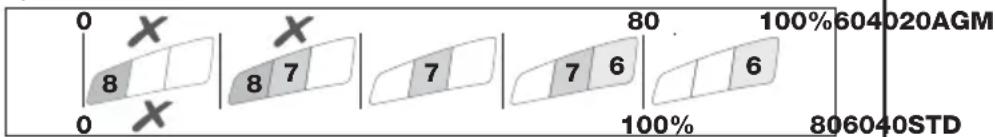

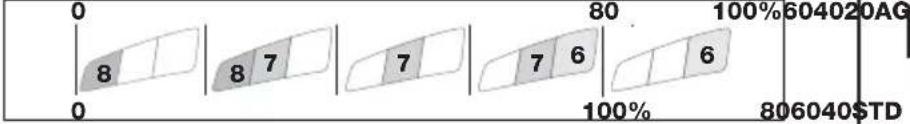

STEG 3TESTA föreladdning	TEST-lysdiod#6: GRÖN#7: GUL#8: RÖD	TEST-lysdioderna 6/7/8 indikerar skicket på batteriet före laddning. Se tabellen på sidan 2 för att se om TEST-lysdiodens indikation överensstämmer mot en beräknad laddningsgrad (SOC%).Under testets gång:Under testets gång:STEG 6 OPTIMERING – kortaste laddningstiden baseras på testresultatet. Tiden varierar från 10 minuter för ett batteri med en laddningsgrad på 80 % eller högre till 120 minuter för ett batteri med en laddningsgrad på 40 % eller lägre.Omgivningstemperaturen mäts i syfte att bestämma laddningsspänningsparametrar.Laddningen påbörjas efter 10 sekunder.Lysdiod 8 blinkar (rött): Batterispänningen är mycket låg. Pulser avges för att bedöma om kortslutning eller anslutna kretsar förekommer. När indikeringen lyser fast i mer än 10 sekunder startar laddningen. Koppla annars bort batteriet från övriga kretsar och försök sedan på nytt.
STEG 4	Lysdiod #3 : ROD[IMAGE]	Läget SAVE aktiveras om batteriet är urladdat till mer än 50 % eller om det är sulfaterat (enligt testet i STEG 3).Laddningstid: Minst 15 minuter, högst 2 timmarÄterställningsladdning sker. Ström levereras i pulser för att förbereda batteriet för att kunna ta normal laddning.
STEG 5LADDNING	Lysdiod #4 : GUL	Läget CHARGE (Laddning) aktiveras om batteriets laddningsstatus är 50 % eller högre (enligt testet i STEG 3) eller så snart batteriet har återställts tillräckligt under STEG 4.Vilken laddingshastighet som är mest effektiv för det anslutna batteriet fastställs automatiskt avamptaticTM-programmet för övervakning och styrning av laddningsström, utifrån batteriets laddningsstatus, skick och elektriska laddningskapacitet. Maximal laddström: 12 V-batteri -> 5 A, 24 V-batteri -> 2,5 A.Laddningsspänningen regleras omvänt baserat på omgivningstemperaturen.D.v.s. att spänningen ökar vid lägre temperaturer och minskar vid högre temperaturer.Justering: -0,04 V/cell/°C över eller under 20 °C.
STEG 6OPTIMERING	Lysdiod #5 : GUL	Läget OPTIMIZE startar när spänningen när 14,4/28,8 V första gången under CHARGE-läget.amptaticTM-programmet för strömstyrning levererar nu ström i pulser för att utjämna de enskilda cellerna inne i batteriet och optimera laddningsnivån.Laddningen bör slutföras inom den kortaste laddningstiden som bestämdes under STEG 3. Om batteriet kräver mer laddning förlängs OPTIMIZE-laddningen upp till de maximala 2 timmarna.OBS! Laddningstiden förlängs vanligtvis om strömförbrukningen orsakad av de anslutna kretsarna är högre än förväntat eller om batteriets skick inte är optimalt.Av säkerhetsskäl finns en laddningsgräns på 72 timmar för STEG 4, 5 och 6.
STEG 7TEST efter laddnin	Lysdiod #6BLINKAR	TEST efter LADDNING: Strömleveransen till batteriet avbryts i 30 minuter** för att programmet ska kunna avgöra vilken förmåga batteriet har att behålla laddningen.** OM en RÖD lampa (lysdiod 8 för ett djupurladdat batteri) tändes under STEG 3 utökas spänningsgradstestet till 12 timmar för att kontrollera batteriets skick.Testresultatet (som visas med lysdioderna 6, 7 och 8) justeras i realtid baserat på uppmätt batterispänning.Testet avbryts om lysdiod 8 (röd) tänds.Ett allvarligt problem föreligger om batteriet inte kan behålla tillräcklig laddning under testperioden.Använd tabellen "TIDIG WARNING FÖR BATTERIPROBLEM" på sidan 2 för att tolka lysdiodernas signaler för den beräknade laddningsgraden (SOC%).Mer information finns i avsnittet "INFORMATION OM TESTRESULTAT".
STEG 8OPTIMERINGSmartUNDERHÅLL	Lysdiod #6 / 7 / 8PÅOm batteriet är i gott skick fortsätter lysdiod #6 (grön) att lysa.Undantag: STD-batterier med flytande elektrolyt och påfyllningslock har en lägre spänning vid maximal laddning: Lysdiod #6 lyser stadigt tillsammans med lysdiod #7.	UNDERHÅLLSLADDNING: Lysdiod 6/7/8 lyser med fast sken enligt den slutgiltiga spänning som uppmättes när STEG 7 avslutades.Inställd flytspänning: För 12 V-batterier: nominellt 13,6 V vid 20 °C För 24 V-batterier: nominellt 27,2 V vid 20 °C.Flytspänningen regleras omvänt i förhållande till omgivande temperatur, vilket alltså innebär att spänningen ökas vid lägre temperatur och minskas vid högre temperatur.Justering: -0,04 V per cell och grad över eller under 20 °CBatteriet kommer kontinuerligt att laddas med en flytande underhållsspänning om laddaren upptäcker att anslutna kretsar har en strömförbrukning som överstiger 200 mA. I annat fall används den vanliga cykeln för underhållsladdning.Det vanliga underhållsläget utgörs av laddningsperioder om 30 minuter som omväxlande följs av viloperioder om 30 minuter. Den här 50-procentiga belastningsgraden förhindrar förlust av elektrolyt i slutna batterier och minimerar den gradvisa förlusten av vatten i elektrolyten i batterier med påfyllningslock. Detta ökar avsevärt livslängden på batterier som används oregelbundet.Under den 30 minuter långa "flytande laddningen" GES EN LÄGSTRÖMSPULSKONTINUERLIGT FÖR ATT FÖRHINDRA SULFATERING, vilket ytterligare ökar batteriets effekt och livslängd.Om OptiMate upptäcker att batteriets laddning sjunker kommer programmet att återgå till laddningsläget.

TEMP För korrekt temperatur, reglerad laddning och underhållsladdning ska OptiMate placeras så nära

batteriet som möjligt under laddningen. Om batteriet exempelvis sitter på en båt som förvaras utomhus och OptiMate ska användas till underhållsladdning, ska laddaren placeras inuti båten eller batteriförvaringsfacket så att laddningen anpassas till den omgivningstemperatur som omger batteriet.

URLADDADE OCH SKADADE BATTERIER: Om batteriet är djupurladdat (och eventuellt sulfaterat) måste det monteras ur fordonet och kontrolleras, innan det ansluts till laddaren för återhämtning.

Observera särskilt följande: Batterier som får stå nästan helt urladdade en längre tid kan få bestående skador i en eller flera celler. Sådana batterier kan bli oerhört varma vid högströmsladdning.

Övervaka batteriets temperatur hela den första timmen och kontrollera det sedan en gång i timmen. Leta efter ovanliga saker som bubblor eller läckande elektrolytvätska, ökad aktivitet i en cell jämfört med andra eller pysande ljud. Om batteriet någon gång blir så varmt att det är obehagligt att röra vid det, eller om du lägger märke till något annat ovanligt, ska du OMEDELBART KOPPLA BORT LADDAREN.

INFORMATION OM TESTRESULTAT:

1. Om du får ett annat testresultat än grön LED #6 (eller grön LED #6 och gul LED #7 tillsammans om det är ett STD-batteri med påfyllningslock) bör du koppla bort batteriet från det elsystem som det stöder och sedan ansluta OptiMate-laddaren igen. Blir testresultat bättre nu antyder det att effektförlusterna delvis beror på ett elektriskt problem i elsystemet, och inte i själva batteriet. Består det dåliga resultatet rekommenderar vi att du lämnar in batteriet för närmare granskning på en serviceverkstad som har tillgång till professionell utrustning.
2. Om den röda LED #8 lyser ensam, eller om den gula LED #7 och den röda LED #8 lyser samtidigt (eller om den gula LED-lampan lyser ensam när ett slutet batteri används), tyder det på ett allvarligt fel. Den röda/den gula + röda LED-lampan indikerar att batteriet inte kan hålla spänningen efter att det laddats, eller att det inte gick att återställa batteriet trots flera försök. Detta kan bero på ett fel i själva batteriet, till exempel en kortsluten cell eller total sulfatering. Om batteriet fortfarande är anslutet till det elsystem som det stödjer kan den röda LED #8 också indikera strömförluster till följd av dåliga kablar, strömslukande tillbehör eller angripna strömbrytare eller kontakter. En plötslig belastning medan laddaren är ansluten kan också leda till att batterispänningen minskar betydligt.
3. GODA TESTRESULTAT, men batteriet kan inte leverera tillräckligt med ström: Permanenta skador inuti batteriet kan orsaka en omfattande självurladdning som inte upptäcks inom testperioden på 12 timmar. Koppla bort batteriet från OptiMate-laddaren. Återanslut batteriet när det gått minst 48 timmar och läs av resultatet under FÖRBEDÖMNINGSTESTET.

LÄNGSIKTIGT BATTERIUNDERHÄLL: OptiMate kan bevara ett batteri i gott skick i flera månader i taget. Du bör kontrollera att kopplingen mellan laddaren och batteriet är korrekt minst varannan vecka och, om det är ett batteri med påfyllningslock på varje cell, bör du även koppla från batteriet från laddaren, kontrollera elektrolytnivån och vid behov fylla på cellerna (med destillerat vatten, INTE syra) och sedan återansluta dem. Ta alltid hänsyn till de SÄKERHETSVARNINGAR som beskrivs ovan när du hanterar eller befinner dig i närheten av batterier.

STRÖMSPARLÄGE NÄR LADDAREN ÄR ANSLUTEN TILL VÄXELSTRÖMSFÖRSÖRJNINGEN:

Strömomvandlaren går över till strömsparläge när laddaren inte är ansluten till något batteri. Det gör att den drar mycket lite ström: mindre än 0,5 W, vilket motsvarar en energiförbrukning på 0,012 kWh per dag. När ett batteri är anslutet till laddaren beror energiförbrukningen på den ström som batteriet och det anslutna fordonet/de elektroniska kretsarna kräver. När batteriet har laddats och laddaren har övergått till läget långvarig underhållsladdning (vilket håller batteriet fulladdat) uppgår den totala energiförbrukningen till ungefär 0,024 kWh, eller ännu mindre, per dag.

INSKRÄNKT GARANTI

TecMate (International) NV, Sint-Truidensesteenweg 252, B-3300 Tienen, Belgien, utfärdar denna garanti till den ursprungliga köparen av produkten. Garantin kan inte överlåtas. Denna batteriladdare har av TecMate (International) försetts med en garanti som gäller i tre år från och med det datum den köpts hos en återförsäljare. Garantin omfattar materialfel och tillverkningsfel. Om något av nämnda fel upptäcks kommer enheten att repareras eller bytas ut enligt tillverkarens önskemål. Köparen måste överlämna enheten tillsammans med ett köpebevis (se "NOTERA") och förbetalda transport- eller portokostnader till tillverkaren eller en auktoriserad återförsäljare. Garantin gäller inte om produkten används felaktigt eller vårdslöst. Den gäller heller inte om produkten reparerats av någon annan än tillverkaren eller en auktoriserad återförsäljare. Denna garanti är den enda giltiga och den omfattar inga implicerade garantikrav, inklusive garantikrav för följdskador.

DETTA ÄR DEN ENDA GÄLLANDE GARANTIN OCH TILLVERKAREN VARKEN ÅTAR SIG ELLER AUKTORISERAR NÅGON ANNAN ATT ÅTA SIG ELLER UPPRÄTTA NÅGRA SKYLDIGHETER GENTEMOT PRODUKTEN FÖRUTOM DENNA GARANTI. DINA LAGLIGA RÄTTIGHETER PÅVERKAS INTE.

NOTERA: Se www.tecmate.com/warranty eller kontakta [e-mail]

Optimate 7 och namnger av andra produkter som nämns i dessa anvisningar liksom BatteryMate, TestMate och TestMatemini, är registreringsvarumärken av TecMate International NV.

Mer information på TecMate produkter kan finnas på www.tecmate.com.

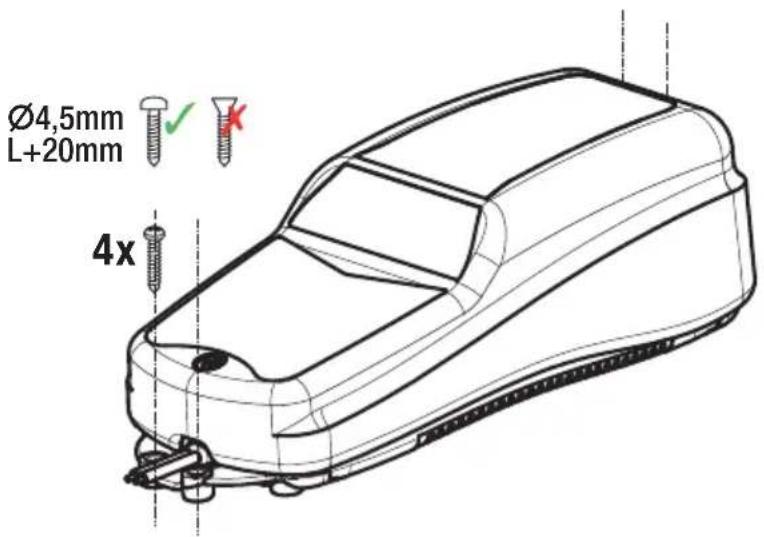

MOUNTING NOTICE NOTICE DE MONTAGE NOTA PARA EL MONTAJE NOTA DA MONTAGEM WANDMONTIERUNG MUURBEVESTIGING NOTA DEL MONTAGGIO VÄGGMONTERING
